Дипломный проект №1039 «Общественное здание с подземной автостоянкой в г. Новосибирск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения офисных помещений, спортивного магазина, фитнес-центра, кафе и подземной автостоянки. Проект выполнен с учетом климатических условий г. Новосибирск и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многофункциональных общественных зданий.

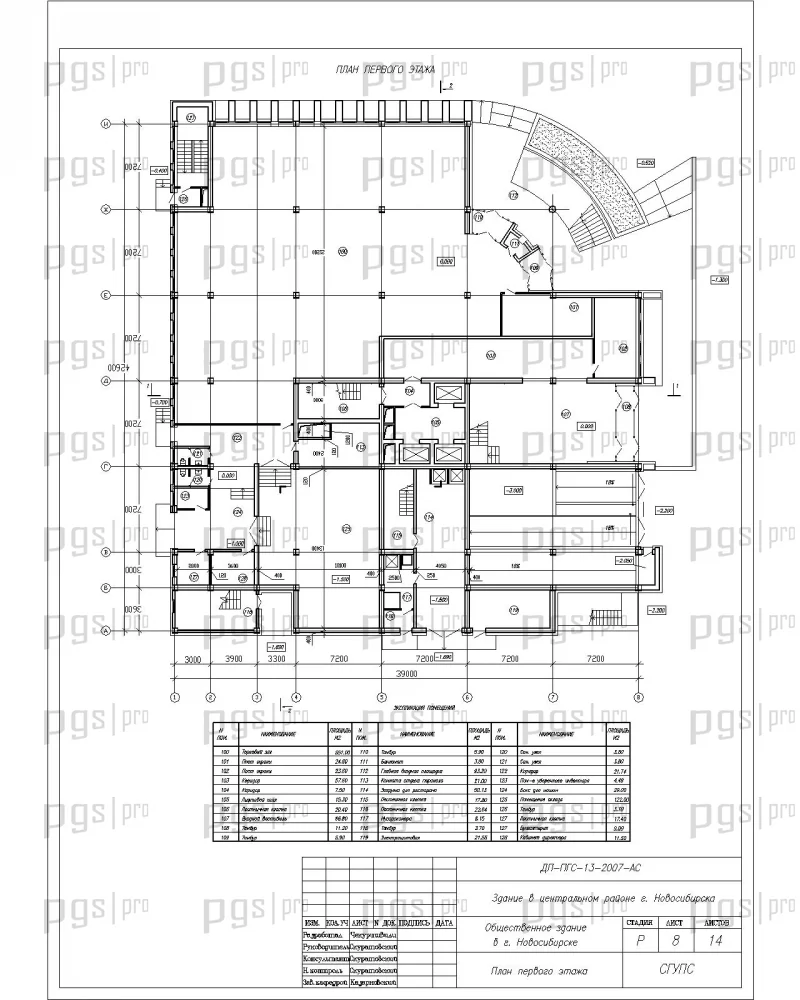

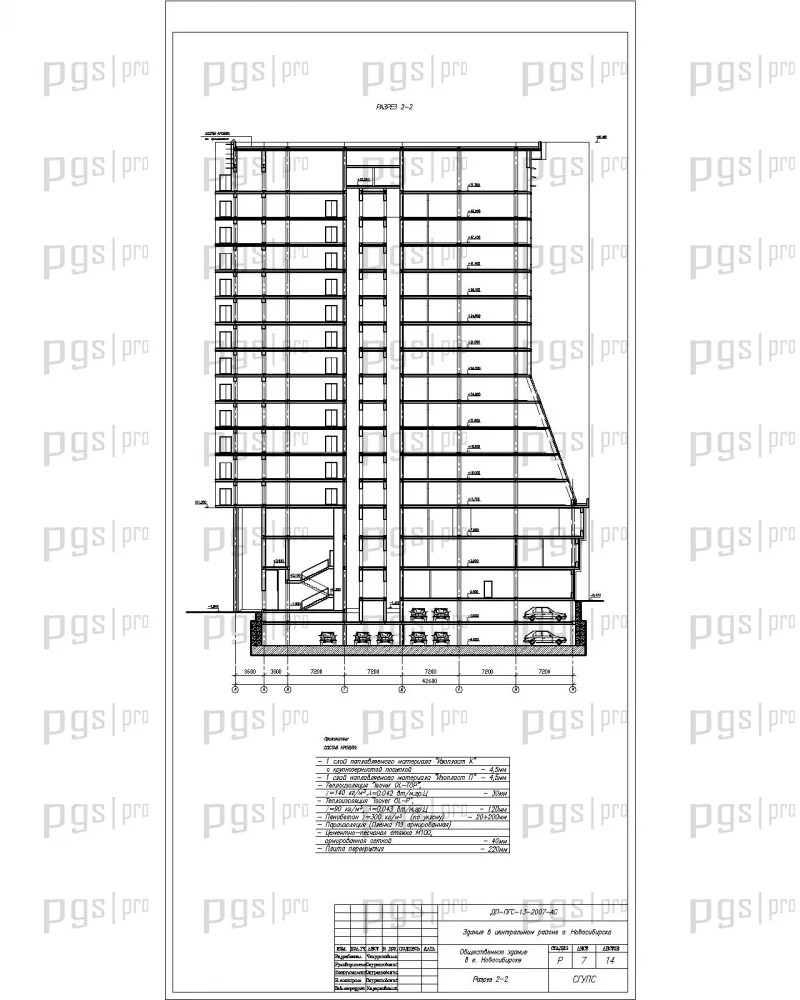

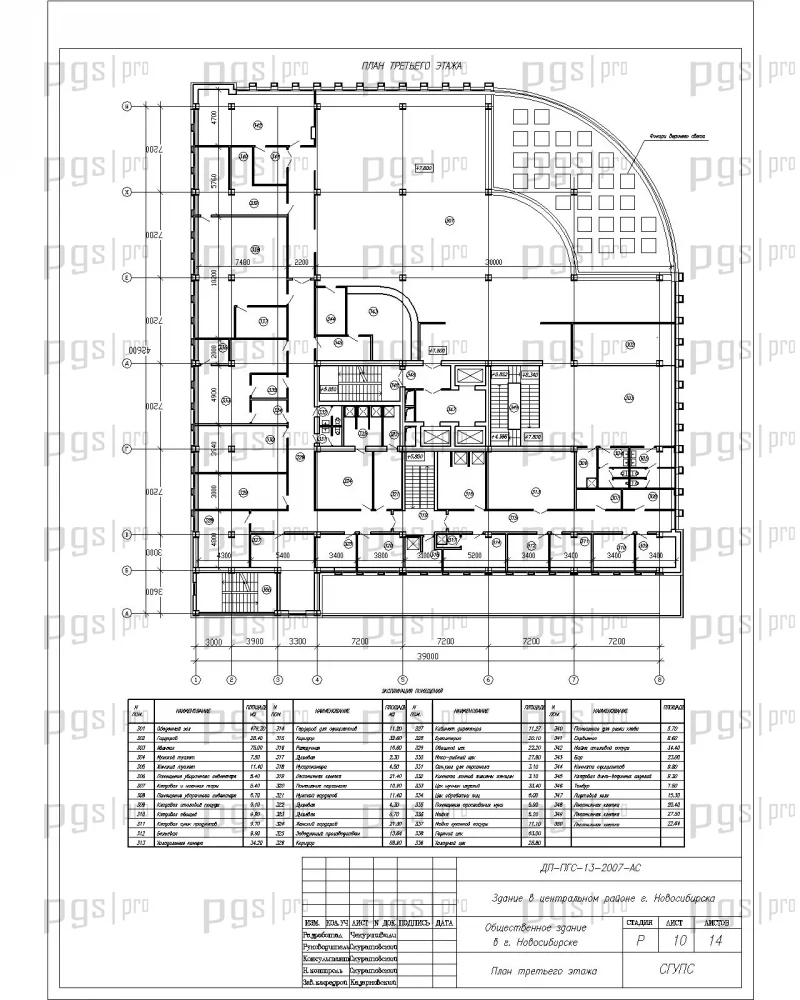

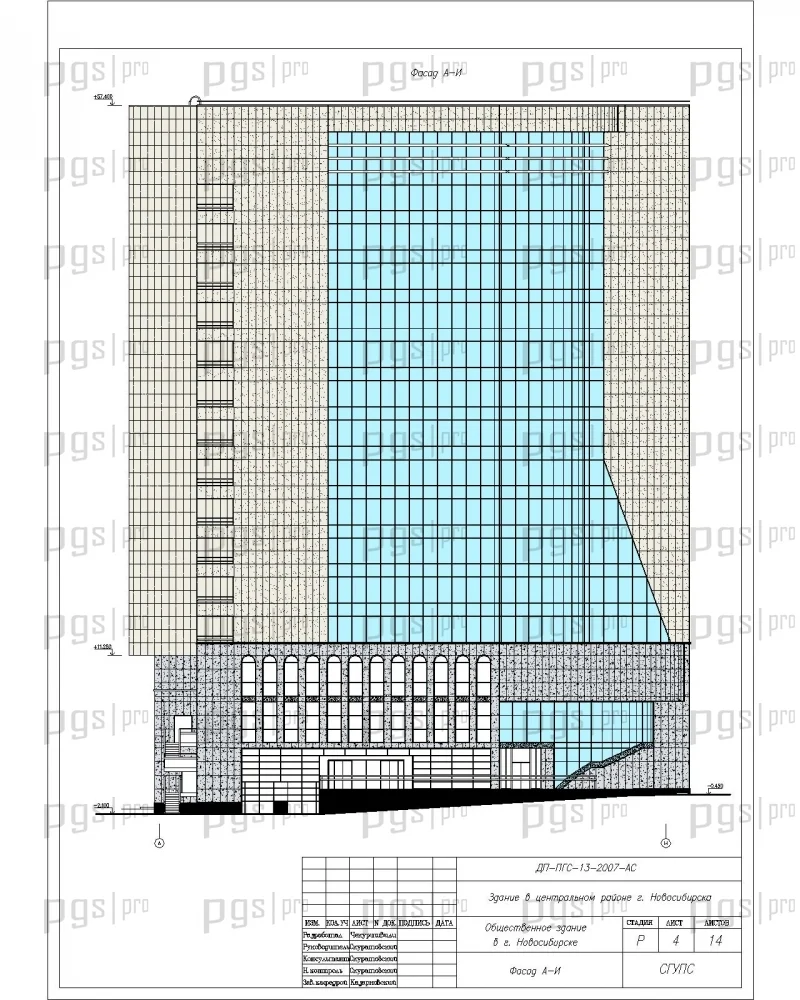

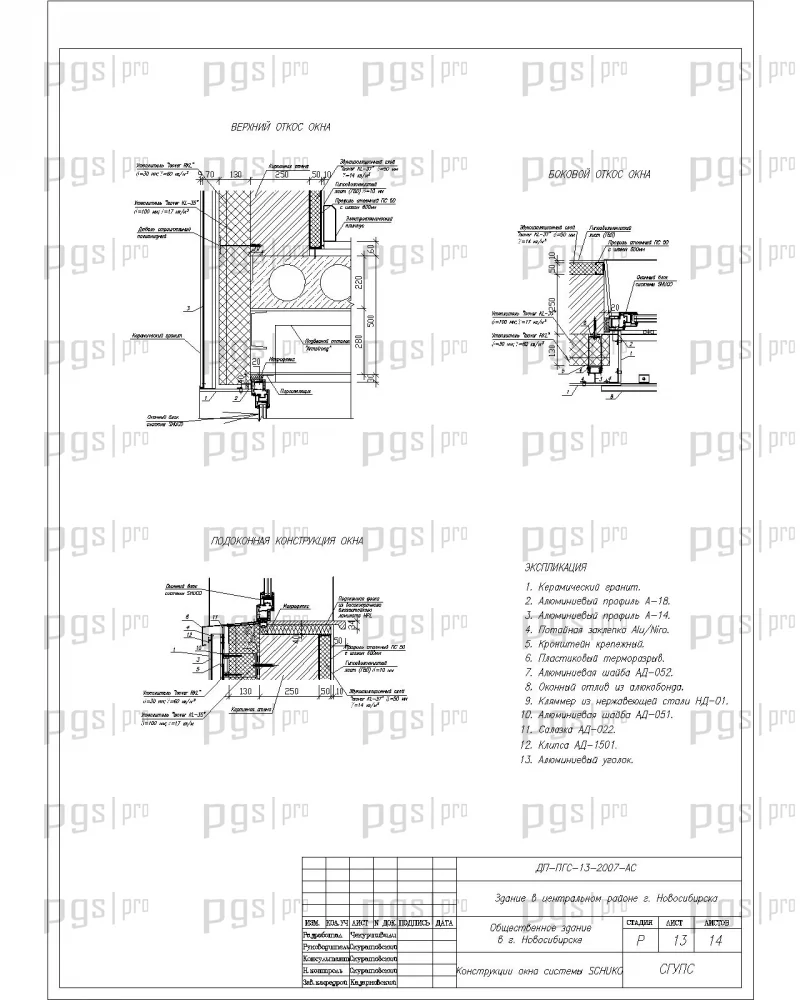

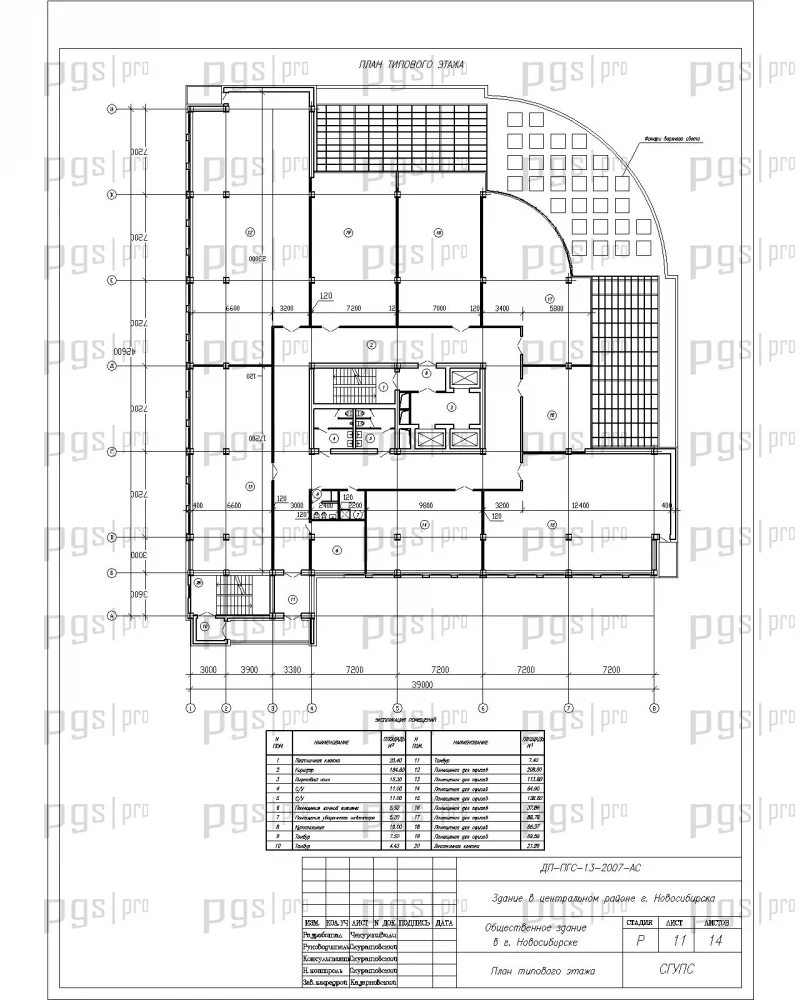

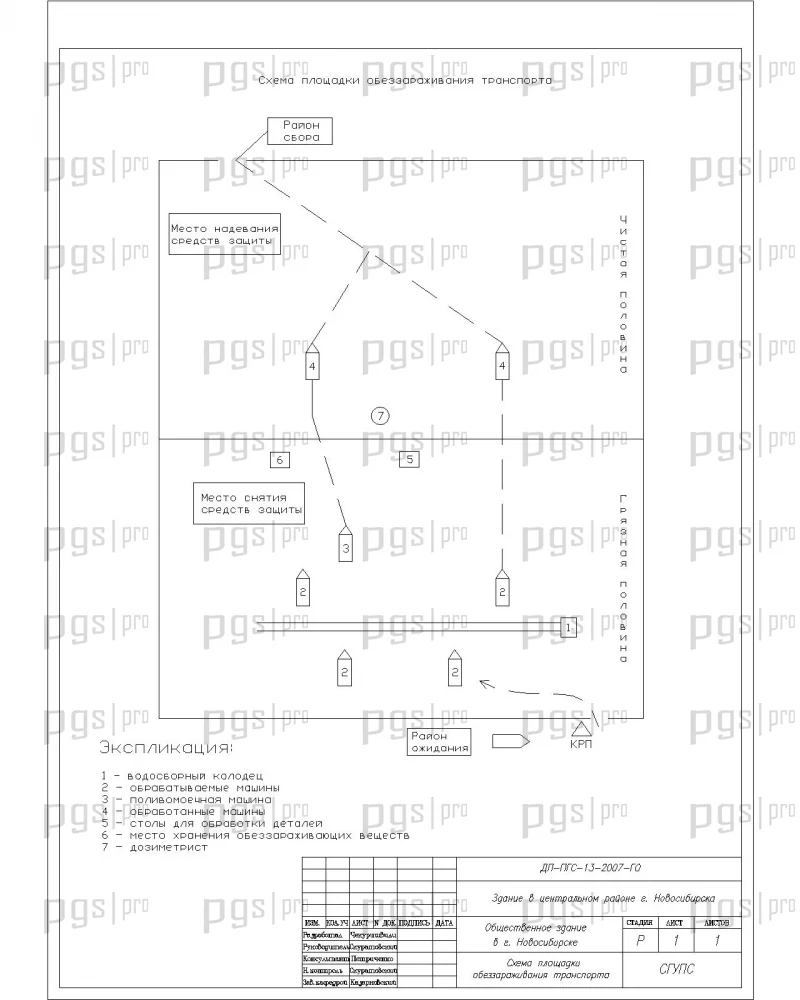

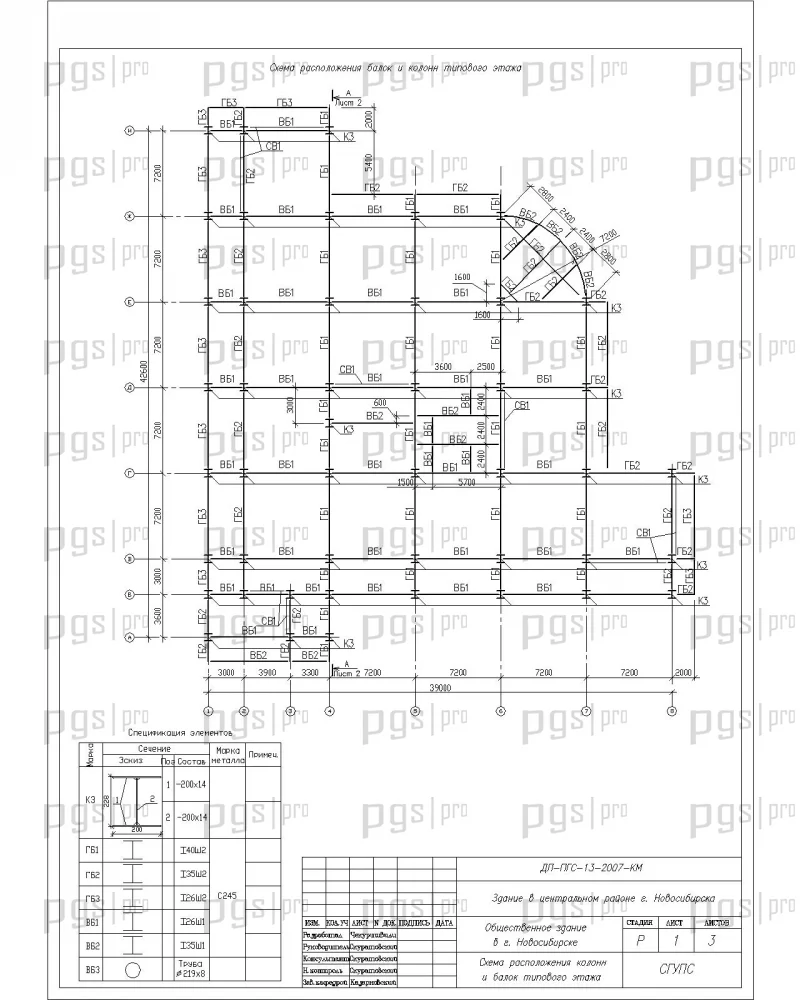

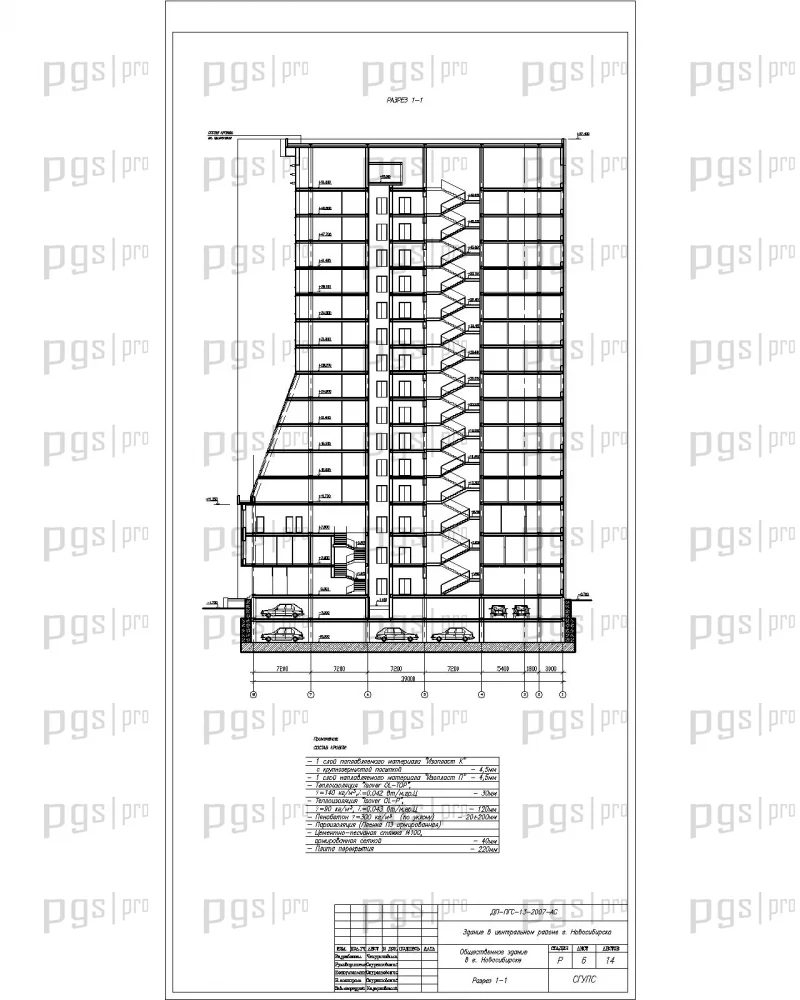

Состав графической части: 3D-визуализация с главного фасада и с задней части двора, фасады (8-1, 1-8, И-А, А-И), генеральный план с экспликацией и ТЭП, планы первого, второго, третьего и типового этажей, разрезы 1-1 и 2-2, план кровли, схема расположения колонн и балок типового этажа, разрез А-А, узлы сопряжения балок с колонной, система навесных фасадов U-Kon, конструкции окна системы SCHUKO, схема площадки обеззараживания транспорта, сетевой график, строительный генплан.

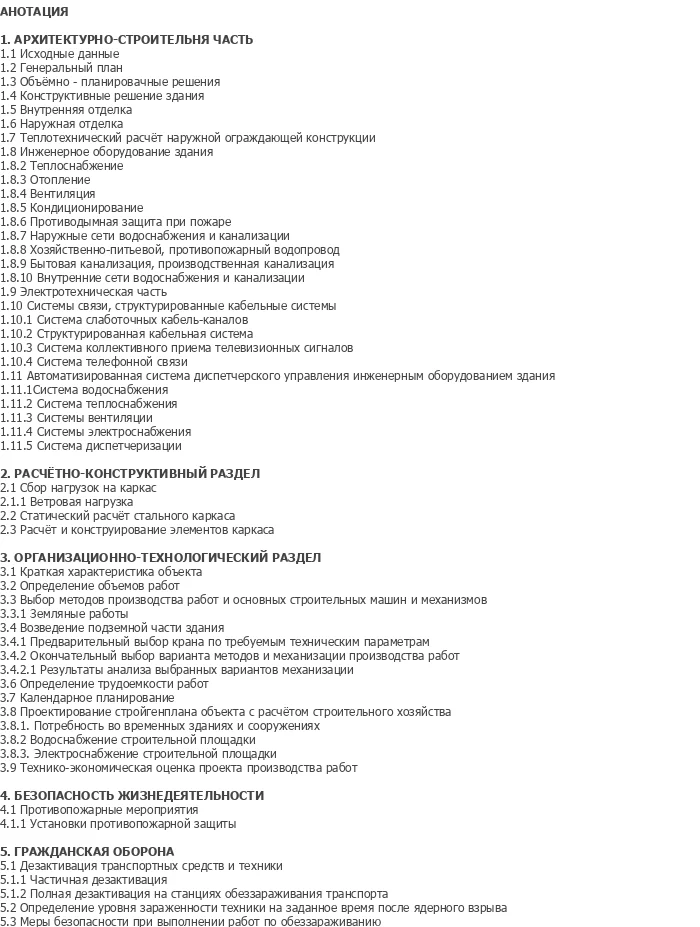

Состав пояснительной записки: аннотация, архитектурно-строительная часть (исходные данные, генеральный план, объемно-планировочные решения, конструктивные решения здания, внутренняя и наружная отделка, теплотехнический расчет наружной ограждающей конструкции, инженерное оборудование здания — теплоснабжение, отопление, вентиляция, кондиционирование, противодымная защита при пожаре, наружные сети водоснабжения и канализации, хозяйственно-питьевой и противопожарный водопровод, бытовая и производственная канализация, внутренние сети, электротехническая часть, системы связи и структурированные кабельные системы, автоматизированная система диспетчерского управления), расчетно-конструктивный раздел (сбор нагрузок на каркас, ветровая нагрузка, статический расчет стального каркаса, расчет и конструирование элементов каркаса), организационно-технологический раздел (краткая характеристика объекта, определение объемов работ, выбор методов производства работ и основных строительных машин, земляные работы, возведение подземной части здания, выбор крана, анализ вариантов механизации, определение трудоемкости, календарное планирование, проектирование стройгенплана с расчетом строительного хозяйства, технико-экономическая оценка), безопасность жизнедеятельности (противопожарные мероприятия, установки противопожарной защиты), гражданская оборона (дезактивация транспортных средств и техники, определение уровня зараженности, меры безопасности при обеззараживании).

Проектируемый объект — пятнадцатиэтажное многофункциональное общественное здание с подземной двухэтажной автостоянкой в г. Новосибирск. Данный готовый диплом ПГС разработан в соответствии с современными требованиями к проектированию высотных общественных зданий повышенной сложности. Здание имеет прямоугольные размеры в плане 42×39 м и относится к категории многофункциональных сооружений с интенсивным людским и транспортным потоком. Объект включает в свой состав офисные помещения, торговые зоны, фитнес-центр, кафе и подземную автостоянку.

Конструктивная схема здания — каркасная с наружными ограждающими самонесущими стенами, опирающимися поэтажно на ригели каркаса и сборные перекрытия. Каркас разработан из стальных элементов по рамно-связевой схеме в продольном и поперечном направлениях на всю высоту здания. Геометрическая неизменяемость каркаса обеспечивается в поперечном направлении устройством жестких узлов сопряжения ригелей с колоннами. В уровне перекрытий выполняется жесткий диск путем анкеровки плит перекрытия между собой и с ригелями. Сопряжение колонн с фундаментной плитой — жесткое. Фундаменты запроектированы монолитной железобетонной плитой на сваях. Если вы ищете, где купить проект или скачать проект по направлению ПГС для высотного общественного здания — диплом №1039 предлагает оптимальное соотношение цены и качества.

Здание имеет сложную архитектурную композицию с витражным фасадом, навесными фасадными системами U-Kon с заполнением керамогранитом и современными оконными конструкциями системы SCHUKO. На первом этаже расположены спортивный магазин с самостоятельным входом, главный вестибюль, офисы, зарубежные бренды кафе и электрощитовая. Второй этаж занимает фитнес-центр с входом по наружной лестнице. На третьем этаже размещается зал-кафе с баром и вспомогательные помещения. С четвертого по пятнадцатый этажи расположены офисные помещения класса В. Данный шаблон проекта подходит для защиты по специальности ПГС в строительных вузах и может быть использован как основа для проектирования аналогичных многофункциональных комплексов.

Функциональные связи в здании решены с учетом специфики многофункционального общественного назначения и требований к эвакуации. Планировочная структура предусматривает четкое зонирование пространства на торговую, офисную, спортивно-оздоровительную, общепитовскую и подземную парковочную зоны. Вход в здание предусмотрен как непосредственно с этажной части здания лестницей и тремя лифтами, так и с улицы через центральный вестибюль.

Первый этаж: спортивный магазин с самостоятельным входом, главный вестибюль, офисы, зарубежные бренды кафе, электрощитовая.

Второй этаж: фитнес-центр. Вход в фитнес-центр — по наружной лестнице, расположенной на углу здания.

Третий этаж: зал-кафе с баром и все вспомогательные и рабочие помещения. Доставка продуктов и удаление отходов осуществляется специальными малыми лифтами и с помощью лестницы. Вход в лестницу — из помещения загрузочной, на первом этаже, со стороны двора.

С четвертого по пятнадцатый этажи: офисные помещения класса В. Связь и выходы на помещения 4–15 этажей оборудованы двумя незадымляемыми лестничными клетками с выходом одной из них через вестибюль 1-го этажа, другой — через воздушную зону. Кроме этого вертикальная связь обеспечивается тремя пассажирскими лифтами грузоподъемностью 1000 кг, один из которых может использоваться пожарными в случае пожара.

Подземные этажи: в двух подвальных этажах размещаются стоянки для автомобилей. В верхнем уровне стоянок, на отметке -3,000, предусмотрены инженерно-технические помещения: тепловой пункт, насосная станция пожаротушения, приточно-вытяжные венткамеры. Все помещения имеют самостоятельный выход на улицу.

Технические этажи: над пятнадцатым этажом офисов расположены технические помещения для размещения вентиляционных камер и других помещений. Офисные помещения оборудованы современной мебелью и компьютерами. Для уборки помещений предусмотрены кладовые уборочного инвентаря, оборудованные душевыми поддонами. Для питания сотрудников офисов на третьем этаже здания запроектировано кафе на 250 мест. Для перемещения сотрудников по этажам предусмотрены пассажирские лифты.

Конструкции каркаса: конструктивное решение выполнено по каркасной схеме с наружными ограждающими самонесущими стенами, опирающимися поэтажно на ригели каркаса и сборные перекрытия. Каркас зданий разработан из стальных элементов по рамно-связевой схеме в продольном и поперечном направлениях на всю высоту здания. Геометрическая неизменяемость каркаса обеспечивается в поперечном направлении устройством жестких узлов сопряжения ригелей с колоннами. В уровне перекрытий выполняется жесткий диск путем анкеровки плит перекрытия между собой и с ригелями. Сопряжение колонн с фундаментной плитой — жесткое.

Фундаменты: фундаменты зданий запроектированы монолитной железобетонной плитой на сваях. Фундаменты класса B15 (F75) с монолитными шпонками из бетона B15. Наружные стены подвала — железобетонные блоки.

Стены: наружная стена представляет собой следующую конструкцию: наружная верста (кирпич) толщиной 250 мм; внутренний отделочный слой из плит ГВЛ толщиной 10,0 мм по металлическому каркасу с заполнением ISOVER KL-37 = 50 мм; утепление наружное — из утеплителя типа ISOVER. Первый, внутренний слой — ISOVER KL-35 = 100 мм. Второй, верхний слой — ISOVER RKL = 30 мм. Навесные фасады системы U-Kon с заполнением керамогранитом толщиной 9 мм.

Перекрытия: межэтажные перекрытия выполнены из сборных железобетонных плит перекрытия. Кровля плоская совмещенная.

Окна: конструкции окна системы SCHUKO. Алюминиевые профили выполняются из трехкомпонентного сплава — алюминия, дешевого легкого, мягкого, повышающего прочность, и кремния, улучшающего литейные свойства. Это легкий, прочный, не поддающийся коррозии материал, обладающий теплоизоляционными свойствами. Алюминиевые окна выполнены в раздельном варианте конструкций. Коробка и переплеты оконного блока сконструированы из полых замкнутых профилей, образующих полое трехмерное поперечное сечение. Средняя большая камера предназначена для выравнивания ветрового давления. В двух крайних между алюминиевыми обвязками изолирующие термостойки из полимерных материалов, превращающие тепловой поток, обеспечивая теплоизоляцию конструкций. Заполнение световых проемов: стеклопакеты. Стеклопакеты в конструкции переплетов закрепляют при помощи штаников и уплотняют упругими резиновыми профилями. Производится герметизация эластичными лентами фальцев остекления и мест примыкания коробок окон к откосам проемов.

Организационно-технологический раздел содержит краткую характеристику объекта, определение объемов работ, выбор методов производства работ и основных строительных машин и механизмов, земляные работы, возведение подземной части здания, предварительный выбор крана по требуемым техническим параметрам, окончательный выбор варианта методов и механизации производства работ, результаты анализа выбранных вариантов механизации, определение трудоемкости работ, календарное планирование, проектирование стройгенплана объекта с расчетом строительного хозяйства (потребность во временных зданиях и сооружениях, водоснабжение строительной площадки, энергоснабжение строительной площадки), технико-экономическая оценка проекта производства работ.

Сетевой график составлен с учетом сезонности и технологических пауз для оптимизации критического пути строительства. Строительный генеральный план включает размещение машин и механизмов на площадке строительства, определение потребности во временных зданиях и сооружениях, расчет площадей приобъектных складов, определение потребности строительства в воде и электроэнергии, проектирование дорог, расчет технико-экономических показателей по стройгенплану.

Безопасность жизнедеятельности включает противопожарные мероприятия и установки противопожарной защиты. Гражданская оборона содержит дезактивацию транспортных средств и техники (частичная дезактивация, полная дезактивация на станциях обеззараживания транспорта), определение уровня зараженности техники на заданное время после ядерного взрыва, меры безопасности при выполнении работ по обеззараживанию.

Диплом №1039 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 115 листов пояснительной записки, 20 листов графики AutoCAD и презентация — объем соответствует требованиям вузовской подготовки;
• Сложный высотный объект: пятнадцатиэтажное многофункциональное здание с подземной двухэтажной автостоянкой — универсальный объект для защиты;
• Разнообразие конструкций: монолитная железобетонная плита на сваях, стальной каркас, сборные железобетонные плиты перекрытия, навесные фасады U-Kon, система остекления SCHUKO — расчет и конструирование всех основных элементов;
• Практическая направленность: технологические карты, календарный и сетевой графики, строительный генплан, технико-экономические показатели;
• Современные материалы: керамогранит, алюминиевые профили SCHUKO, утеплители ISOVER, стеклопакеты;
• Расчет: Выполнен с помощью программного комплекса «SCAD»;
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела;
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности, гражданской обороне и технико-экономической оценке.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1039 по доступной цене — 4 000 рублей.
