Дипломный проект №1040 «Лечебный корпус центральной городской больницы в г. Югорск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для оказания медицинской помощи населению. Проект выполнен с учетом климатических условий г. Югорск и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию медицинских учреждений.

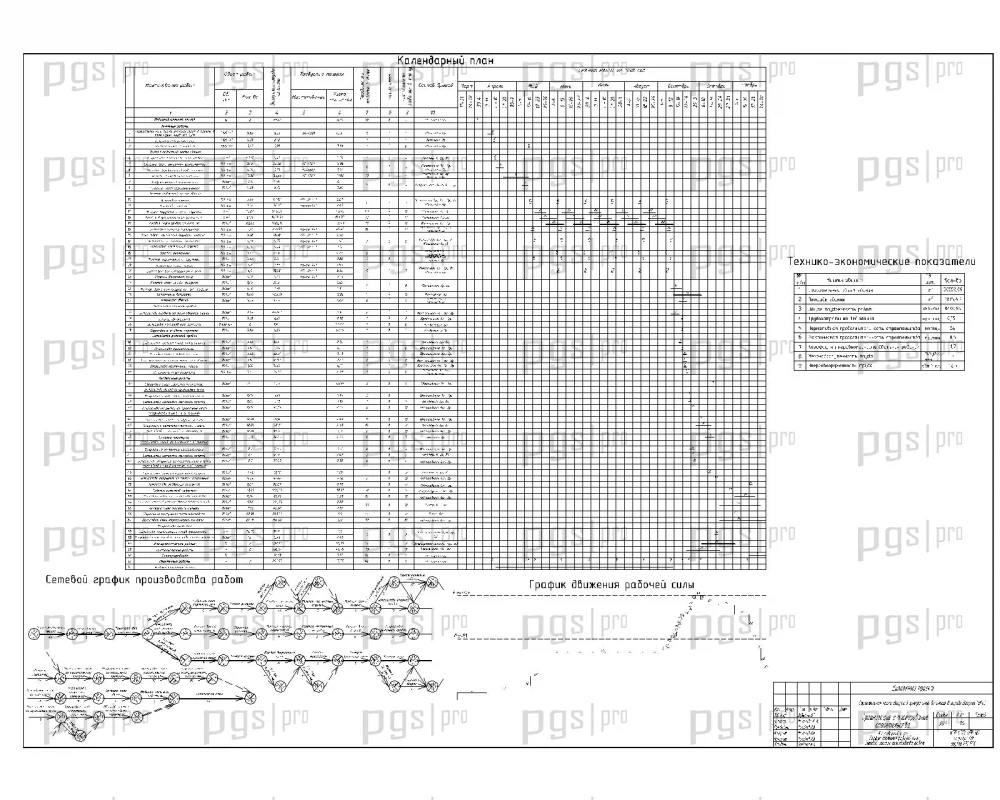

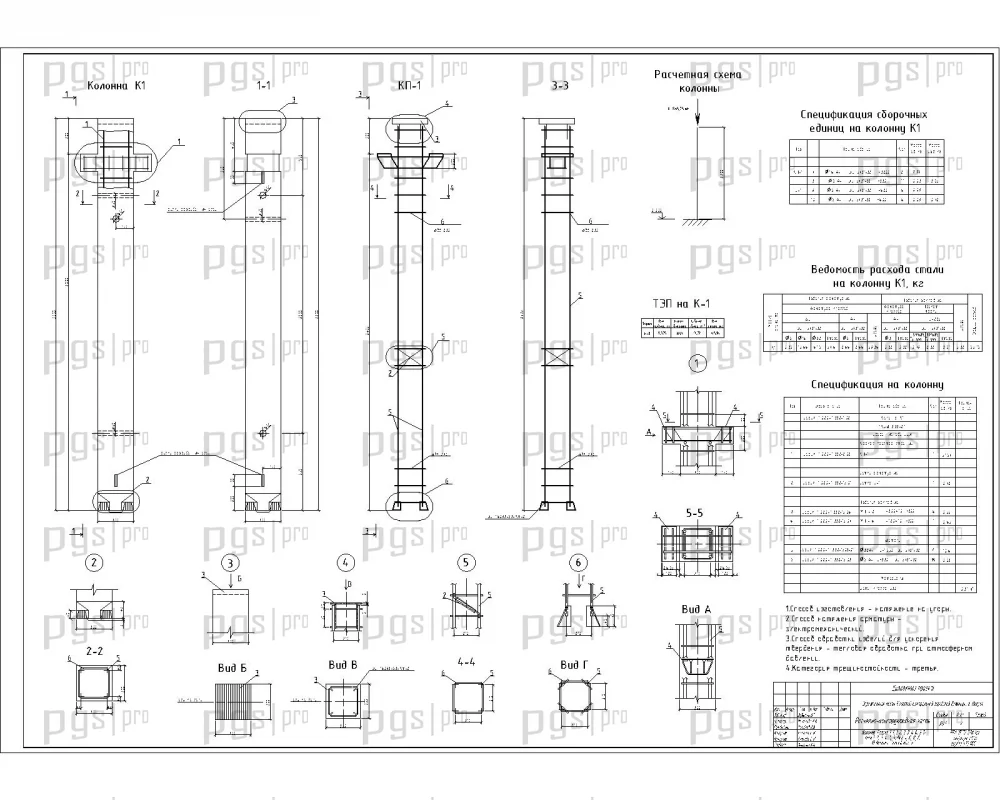

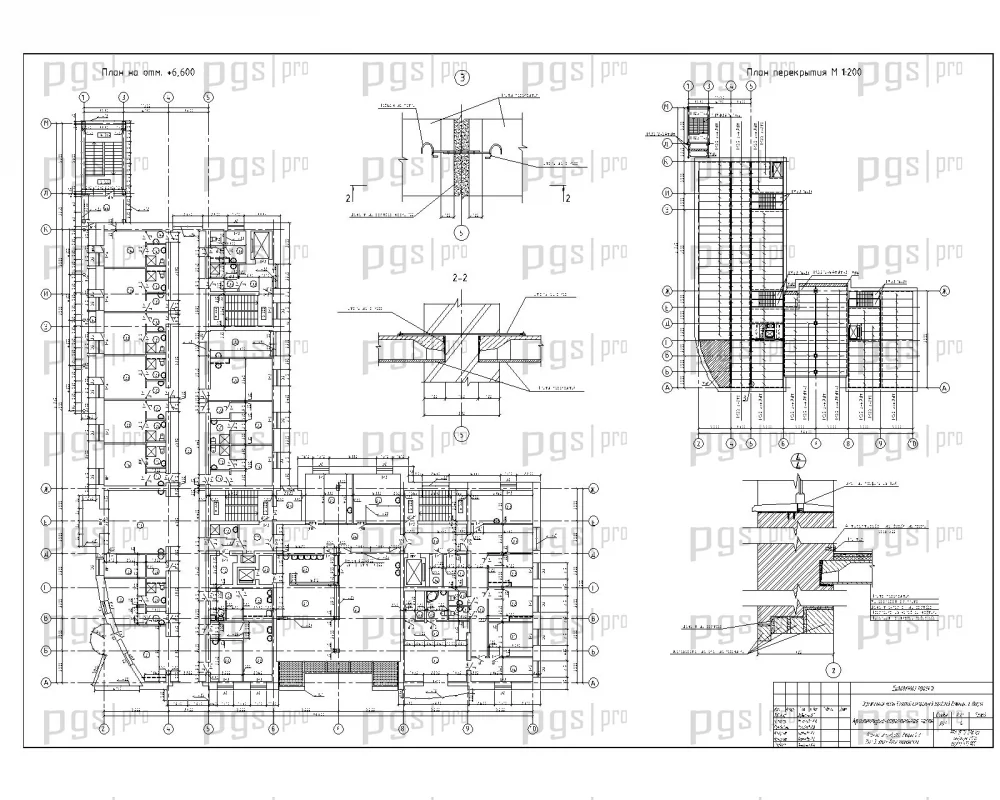

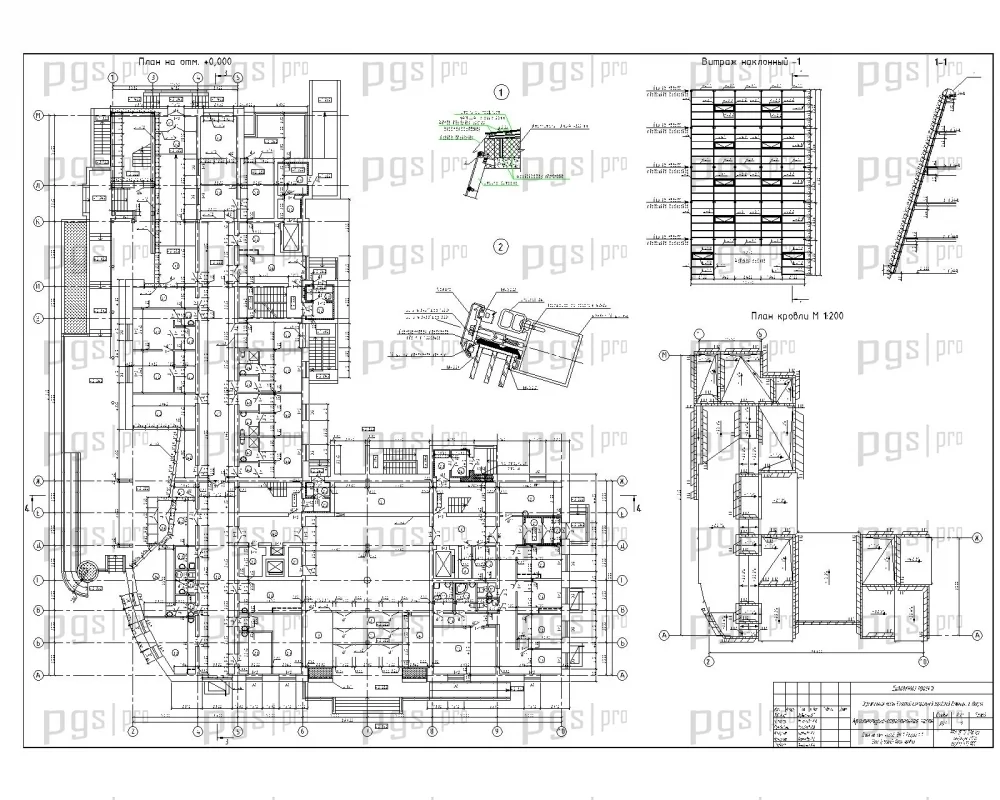

Состав графической части: фасады (8-1, 1-8, И-А, А-И), генеральный план с экспликацией и ТЭП, план на отметке 0,000 и план кровли с разрезами и узлами, план на отметке +6,600, план перекрытия с разрезом и узлами, разрезы и узлы, варианты для сравнения с технико-экономическими показателями, конструирование колонны со спецификацией, конструирование плиты перекрытия и ригеля со спецификацией, конструирование фундамента со спецификацией, технологическая карта на монтаж фундамента, календарный план, строительный генеральный план.

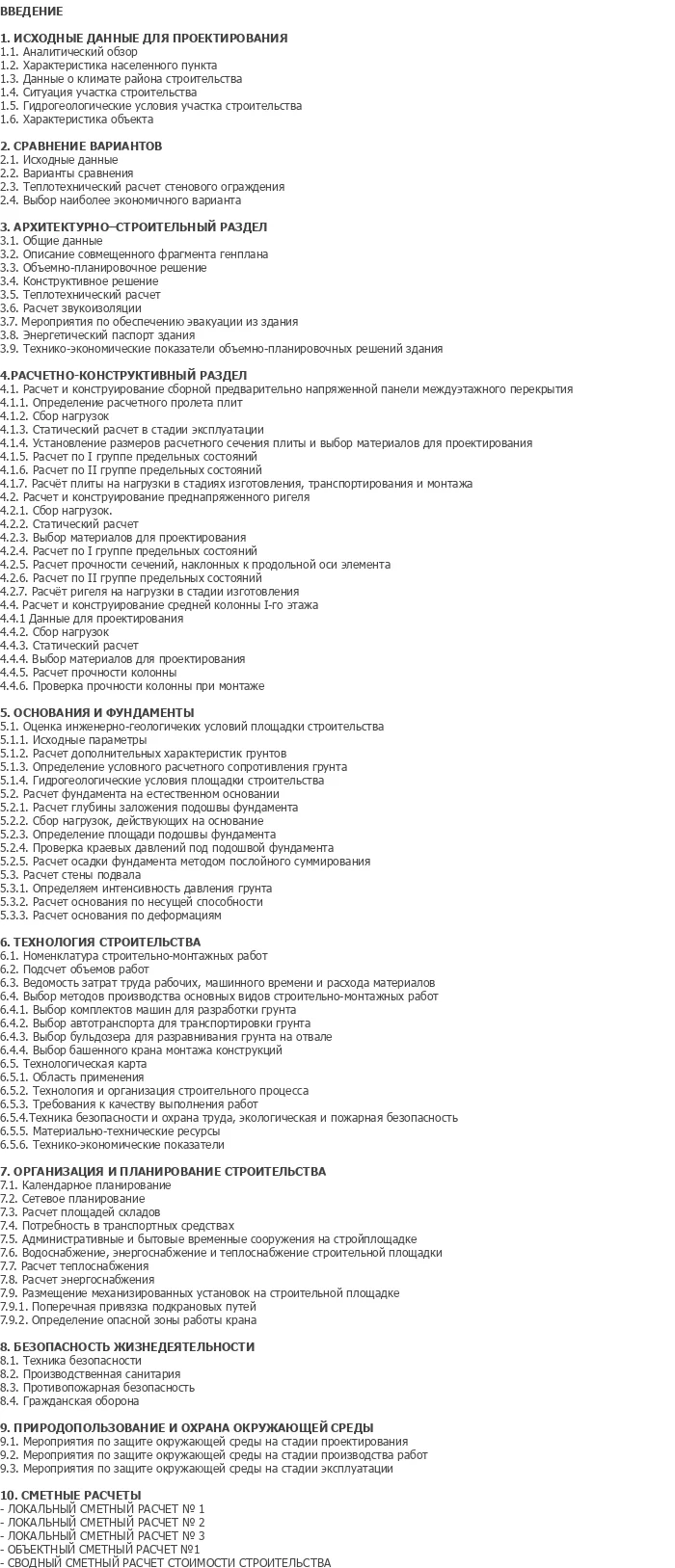

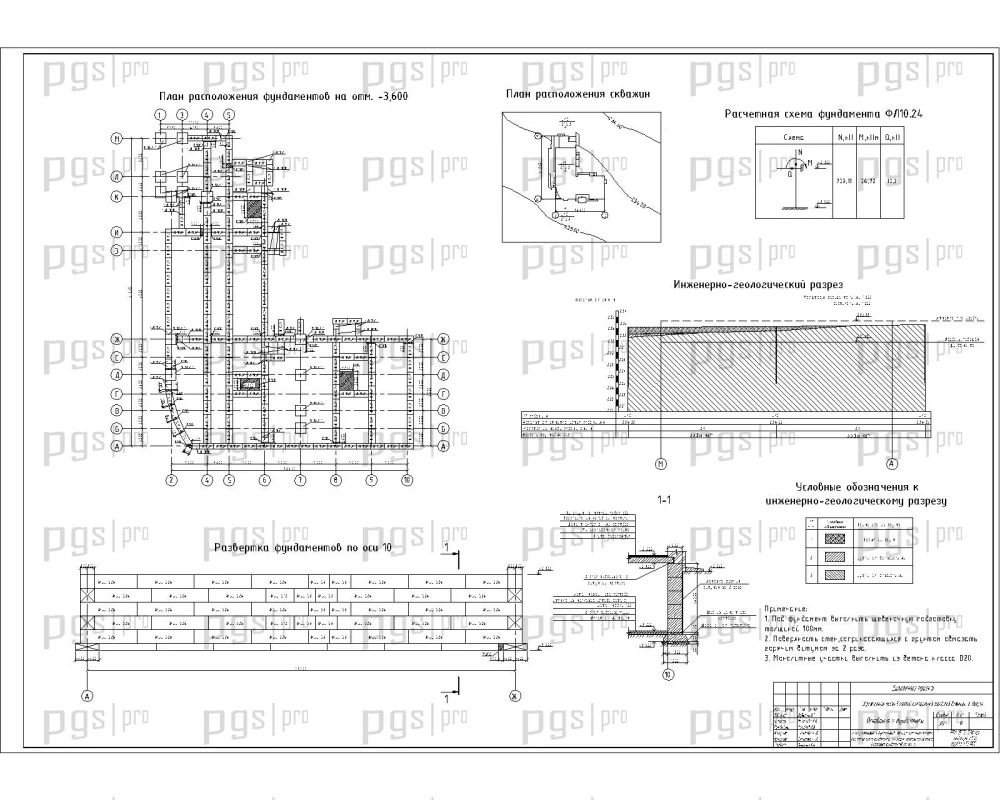

Состав пояснительной записки: исходные данные для проектирования (аналитический обзор, характеристика населенного пункта, климатические данные, ситуация участка, гидрогеологические условия, характеристика объекта), сравнение вариантов с технико-экономическими показателями, архитектурно-строительный раздел (общие данные, описание совмещенного фрагмента генплана, объемно-планировочное решение, конструктивное решение, теплотехнический расчет, расчет звукоизоляции, мероприятия по обеспечению эвакуации, энергетический паспорт здания), расчетно-конструктивный раздел (расчет и конструирование сборной предварительно напряженной панели межэтажного перекрытия, расчет и конструирование преднапряженного ригеля, расчет и конструирование средней колонны I-го этажа), основания и фундаменты (оценка инженерно-геологических условий, расчет фундамента на естественном основании, расчет стены подвала), технология строительства (номенклатура работ, подсчет объемов, ведомость затрат труда, выбор методов производства, технологическая карта), организация и планирование строительства (календарное планирование, сетевое планирование, расчет площадей складов, потребность в транспортных средствах, административные и бытовые временные сооружения, водоснабжение, энергоснабжение, теплоснабжение, размещение механизированных установок), безопасность жизнедеятельности (техника безопасности, производственная санитария, противопожарная безопасность, гражданская оборона), природопользование и охрана окружающей среды, сметные расчеты (локальные сметные расчеты, объектный сметный расчет, сводный сметный расчет стоимости строительства).

Проектируемый объект — лечебный корпус центральной городской больницы в г. Югорск. Данный готовый диплом ПГС разработан в соответствии с современными требованиями к проектированию медицинских учреждений. Здание запроектировано пятиэтажным кирпичным с техническим этажом и подвалом, с высотой этажа 3,3 м. Объект относится к категории социальных зданий повышенной ответственности с четким функциональным и технологическим зонированием.

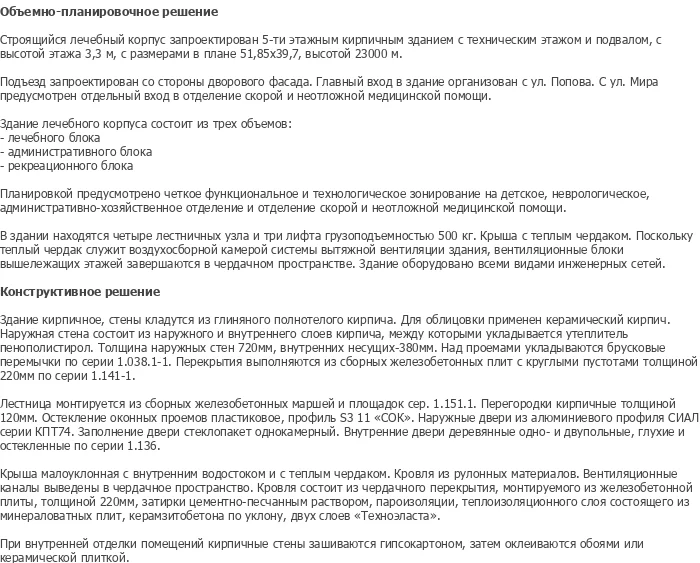

Конструктивная схема здания — кирпичное здание со сборными железобетонными перекрытиями. Наружные стены выполнены из глиняного полнотелого кирпича толщиной 720 мм, внутренние несущие стены — 380 мм. Перекрытия выполнены из сборных железобетонных плит с круглыми пустотами толщиной 220 мм по серии 1.141-1. Лестницы монтируются из сборных железобетонных маршей и площадок по серии 1.151.1. Крыша с внутренним водостоком и теплым чердаком, покрытие из рулонных материалов. Если вы ищете, где купить проект или скачать проект по направлению ПГС для медицинского учреждения — диплом №1040 предлагает оптимальное соотношение цены и качества.

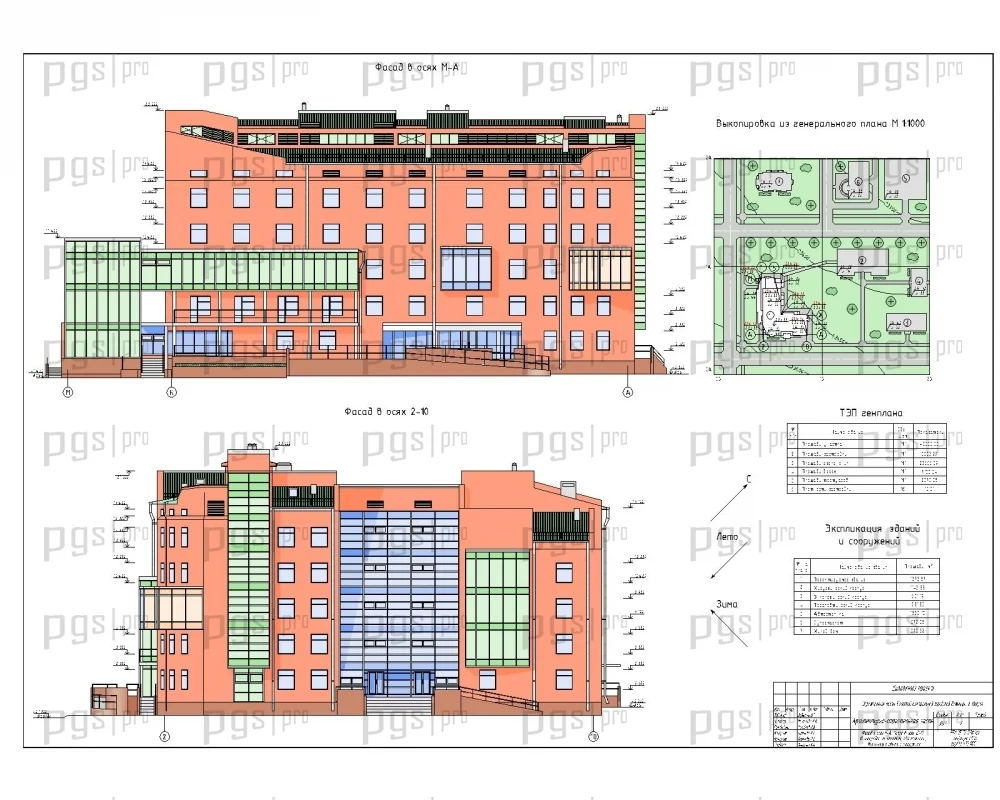

Здание лечебного корпуса состоит из трех объемов: лечебного блока, административного блока и рекреационного блока. Подъезд запроектирован со стороны дворового фасада. Главный вход в здание организован с ул. Попова. С ул. Мира предусмотрен отдельный вход в отделение скорой и неотложной медицинской помощи. Планировкой предусмотрено четкое функциональное и технологическое зонирование на детское, неврологическое, административно-хозяйственное отделение и отделение скорой и неотложной медицинской помощи. Данный шаблон проекта подходит для защиты по специальности ПГС в строительных вузах и может быть использован как основа для проектирования аналогичных медицинских комплексов.

Функциональные связи в здании решены с учетом специфики медицинской деятельности и требований к эвакуации. Планировочная структура предусматривает четкое зонирование пространства на лечебные, административные, рекреационные и вспомогательные зоны. В здании находятся четыре лестничных узла и три лифта грузоподъемностью 500 кг. Крыша с теплым чердаком. Поскольку теплый чердак служит воздухосборной камерой при системы вытяжной вентиляции здания, вентиляционные блоки вышележащих этажей завершаются в чердачном пространстве. Здание оборудовано всеми видами инженерных сетей.

Подъезд и входные группы: подъезд запроектирован со стороны дворового фасада. Главный вход в здание организован с ул. Попова. С ул. Мира предусмотрен отдельный вход в отделение скорой и неотложной медицинской помощи. Такое решение обеспечивает разделение потоков пациентов плановой и экстренной помощи.

Функциональное зонирование: планировкой предусмотрено четкое функциональное и технологическое зонирование на детское отделение, неврологическое отделение, административно-хозяйственное отделение и отделение скорой и неотложной медицинской помощи. Каждое отделение имеет самостоятельный доступ к вертикальным коммуникациям и эвакуационным выходам.

Рекреационные зоны: рекреационный блок обеспечивает естественное освещение коридоров и ожидательных зон. Высота этажа 3,3 м создает комфортные условия для пребывания пациентов и персонала. Вентиляционные блоки вышележащих этажей завершаются в чердачном пространстве, что обеспечивает эффективную работу системы вытяжной вентиляции.

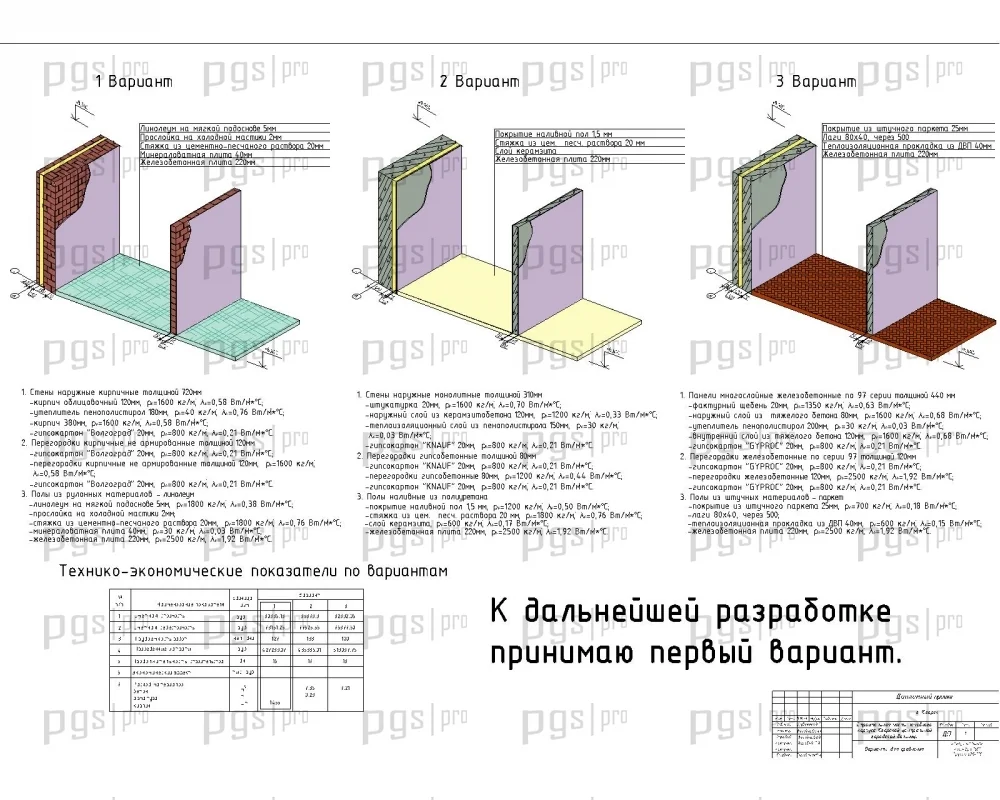

Стены: здание кирпичное, стены кладутся из глиняного полнотелого кирпича. Для облицовки применен керамический кирпич. Наружная стена состоит из наружного и внутреннего слоев кирпича, между которыми укладывается утеплитель пенополистирол по серии 1.038.1-1. Толщина наружных стен 720 мм, внутренних несущих — 380 мм. Над проемами укладываются брусковые перемычки по серии 1.038.1-1.

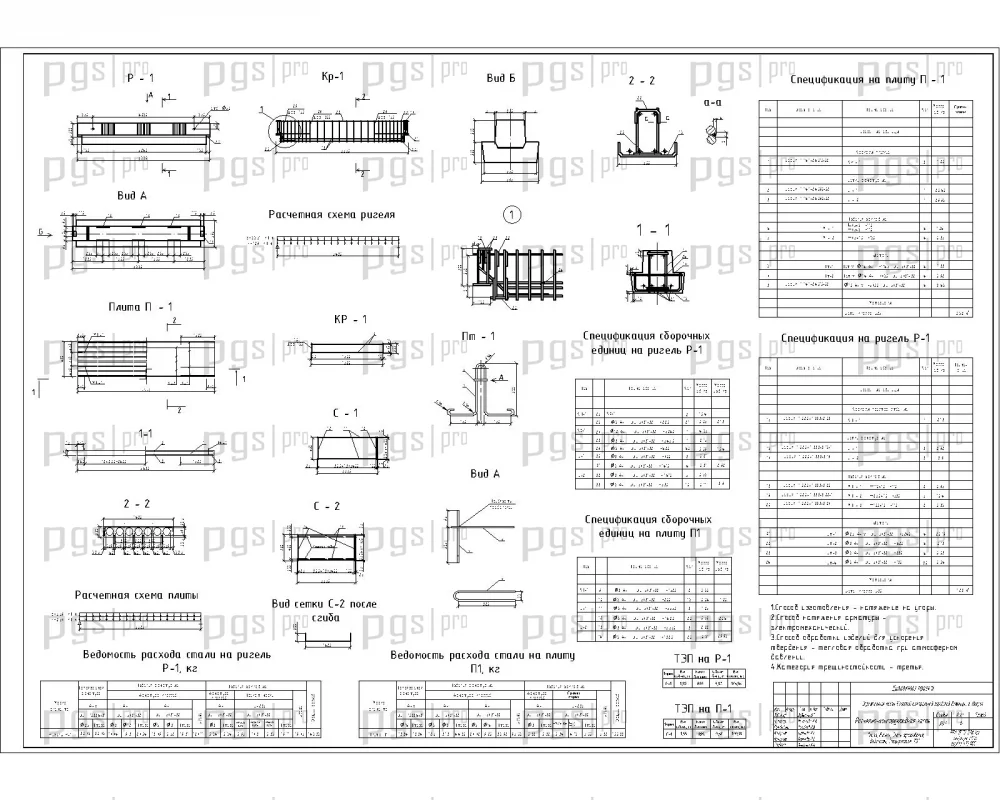

Перекрытия: перекрытия выполняются из сборных железобетонных плит с круглыми пустотами толщиной 220 мм по серии 1.141-1. Плиты укладываются по сплошному цементно-песчаному раствору толщиной 10 мм и анкеруются через одну в стену и между собой.

Лестницы: лестницы монтируются из сборных железобетонных маршей и площадок по серии 1.151.1. Перегородки кирпичные толщиной 120 мм. Остекление двери стеклопакет однокамерный. Внутренние двери деревянные одно- и двупольные, глухие и остекленные по серии 1.136.

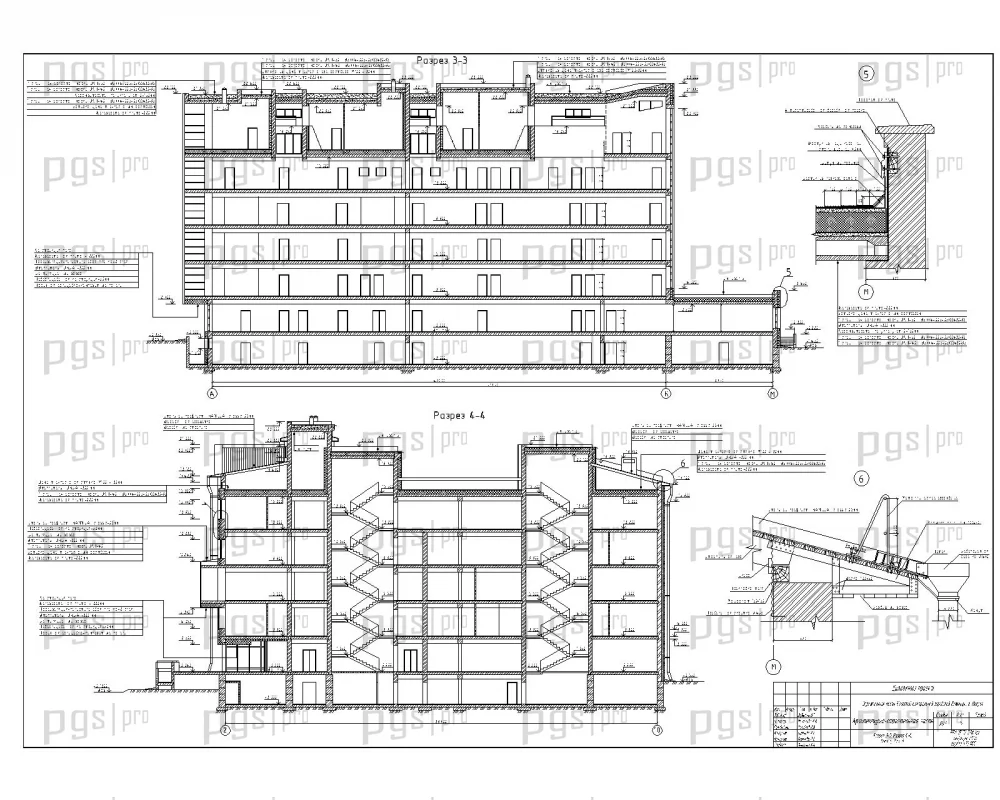

Крыша и покрытие: крыша с внутренним водостоком и с теплым чердаком. Кровля из рулонных материалов. Вентиляционные каналы выведены в чердачное пространство. Кровля состоит из чердачного перекрытия, монтируемого из железобетонной плиты толщиной 220 мм, затирки цементно-песчаным раствором, пароизоляции, теплоизоляционного слоя состоящего из минераловатных плит, керамзитобетона по уклону, двух слоев «Техноэласта».

Внутренняя отделка: при внутренней отделке помещений кирпичные стены зашиваются гипсокартоном, затем оклеиваются обоями или керамической плиткой. Полы в санитарных узлах и помещениях с повышенной влажностью выполняются из керамической плитки с гидроизоляцией. В палатах и процедурных помещениях полы покрываются линолеумом на теплозвукоизоляционной основе.

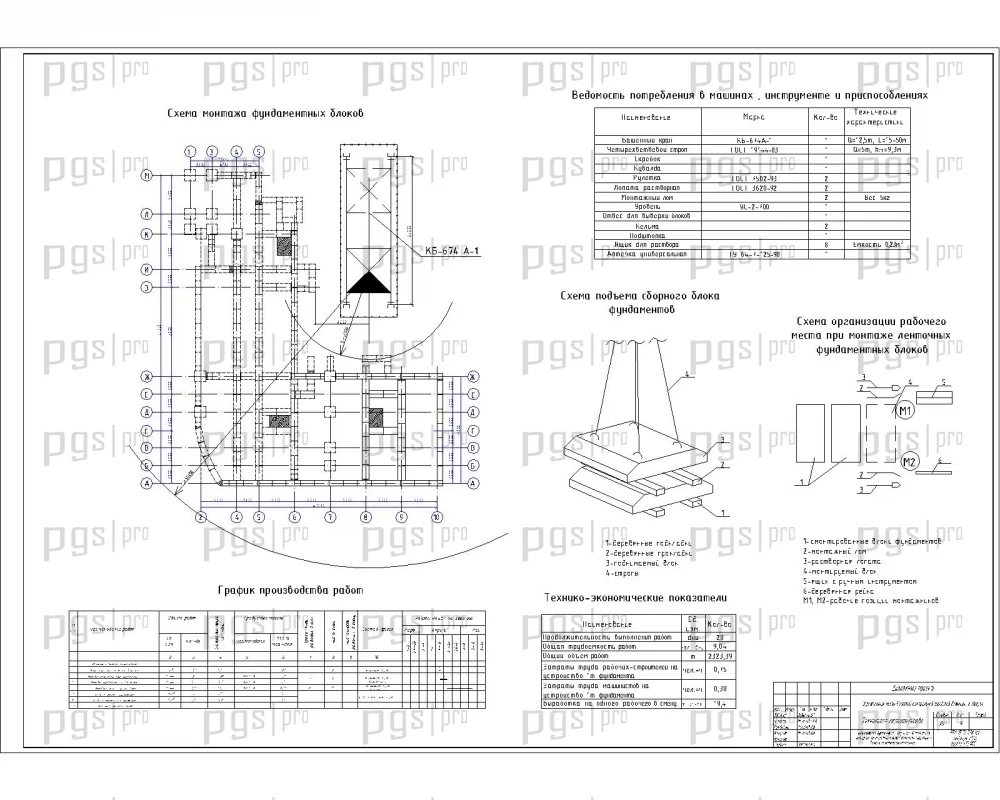

Технологическая карта на монтаж фундамента включает область применения, технологию и организацию строительного процесса, требования к качеству выполнения работ, технику безопасности и охрану труда, экологическую и пожарную безопасность, материально-технические ресурсы и технико-экономические показатели.

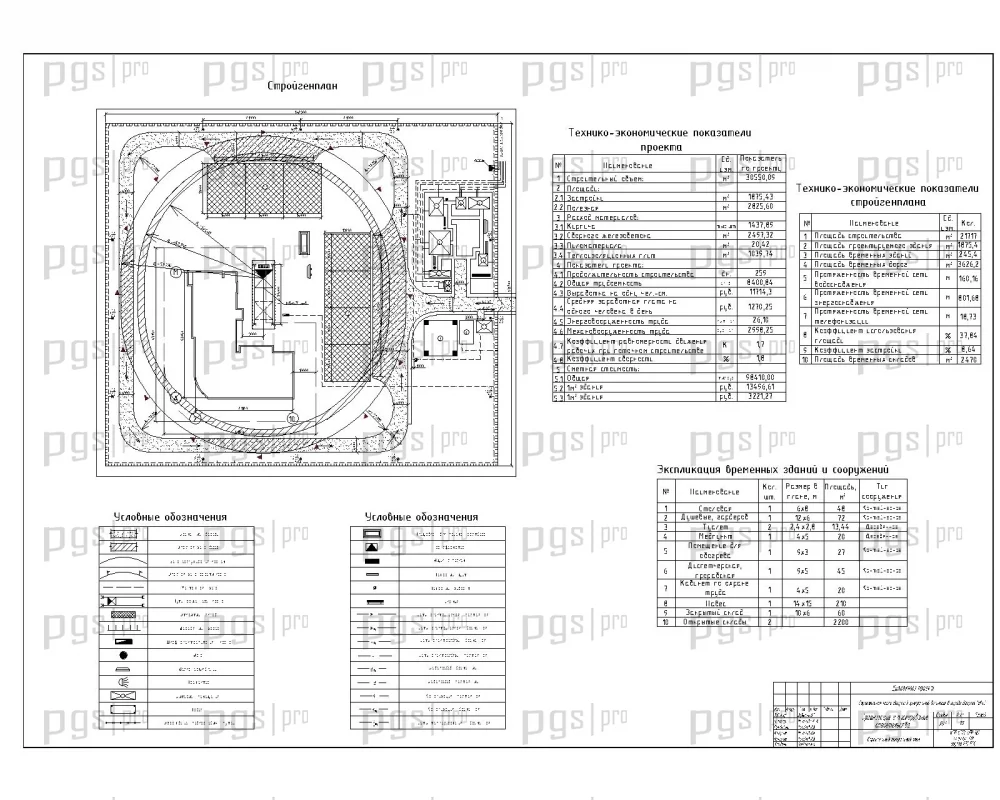

Организация и планирование строительства содержит календарное планирование с определением продолжительности строительства, сетевое планирование с расчетом критического пути, расчет площадей складов для хранения материалов и конструкций, определение потребности в транспортных средствах, расчет административных и бытовых временных сооружений на стройплощадке, водоснабжение, энергоснабжение и теплоснабжение строительной площадки, размещение механизированных установок с определением опасной зоны работы крана.

Безопасность жизнедеятельности включает технику безопасности при производстве строительно-монтажных работ, производственную санитарию, противопожарную безопасность и гражданскую оборону. Природопользование и охрана окружающей среды содержит мероприятия по защите окружающей среды на стадиях проектирования, производства работ и эксплуатации. Сметные расчеты включают локальные сметные расчеты, объектный сметный расчет и сводный сметный расчет стоимости строительства.
