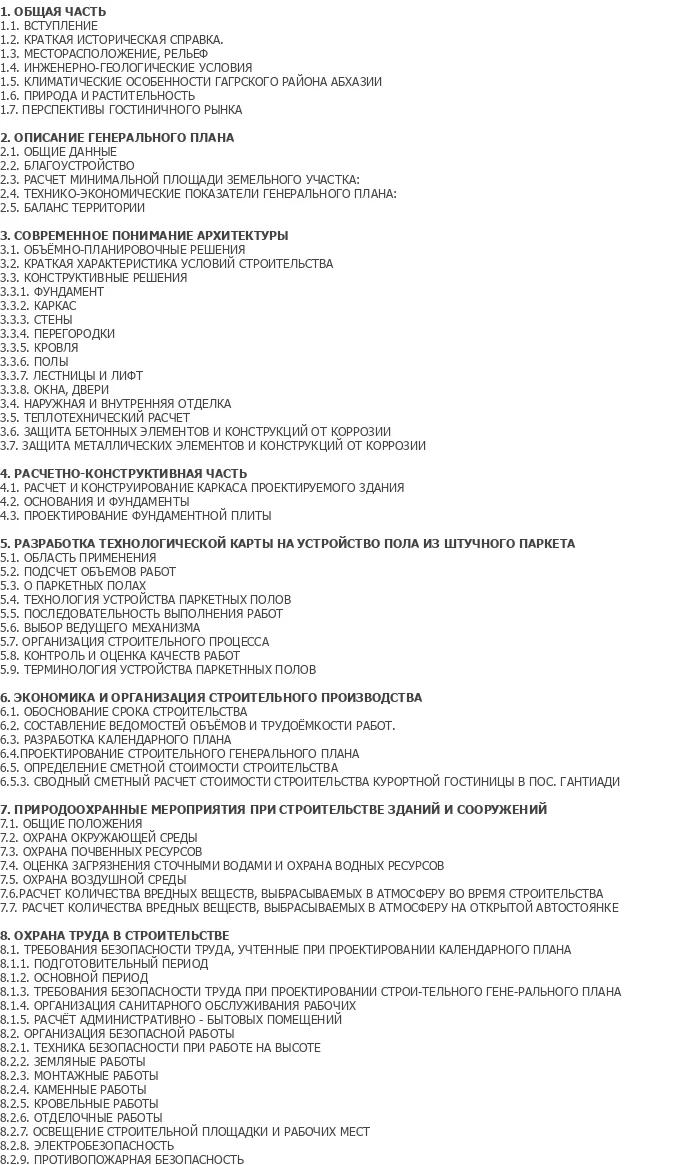

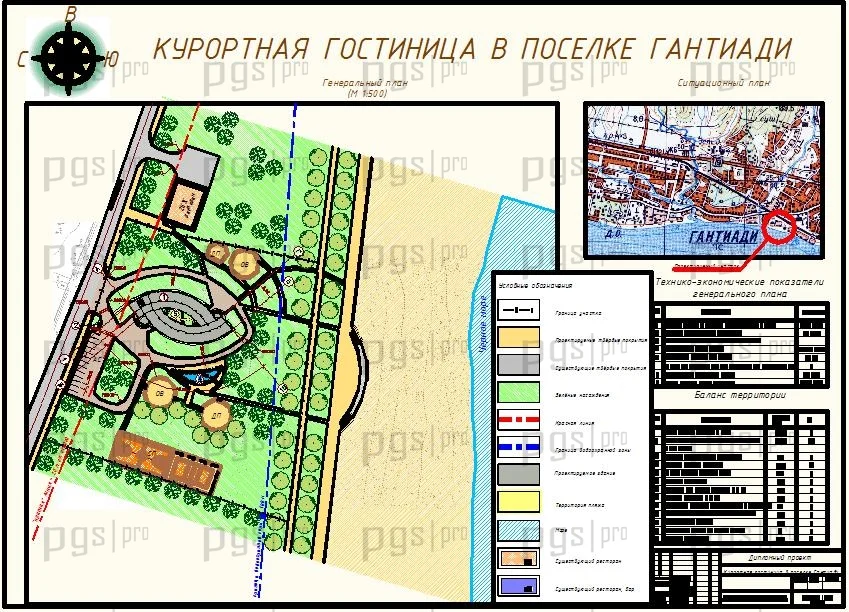

Диплом ПГС гостиницы состоит из 10 чертежей «DWG» и 205 листов пояснительной записки в «WORD». Здание пятиэтажное с мансардой на 190 постояльцев.

Конструктивные решения:
- Схема здания:монолитный каркас;
- Фундамент: монолитная плита;
- Стены: бетонные блоки;
- Крыша: плоская.

Габаритные размеры здания:
Длина: 50,45 м;
Ширина: 28,19 м;
Высота: 20,05 м.

Расчет конструкций: произведен в ПК «Лира».

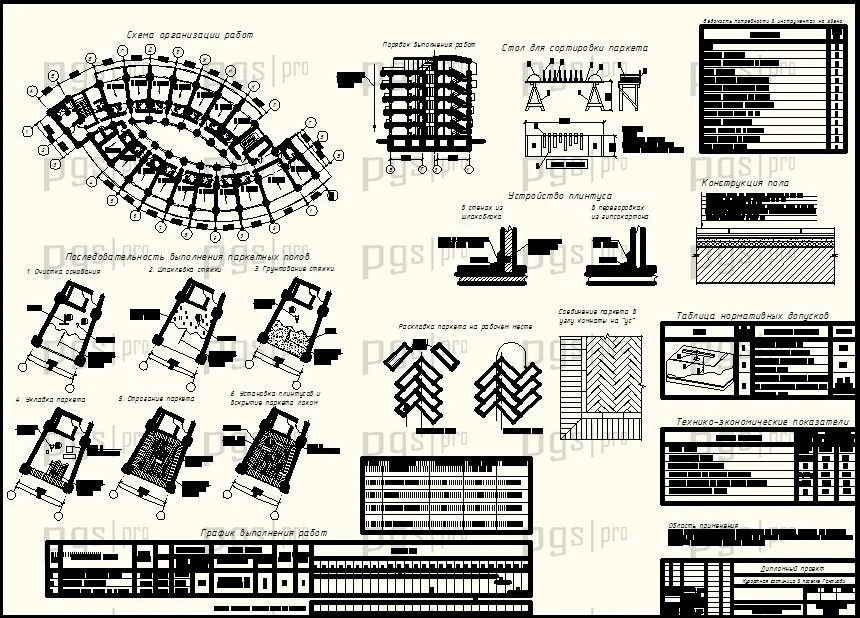

Технологическая карта (ППР) на устройство паркетных полов.

В организационной части разработан:

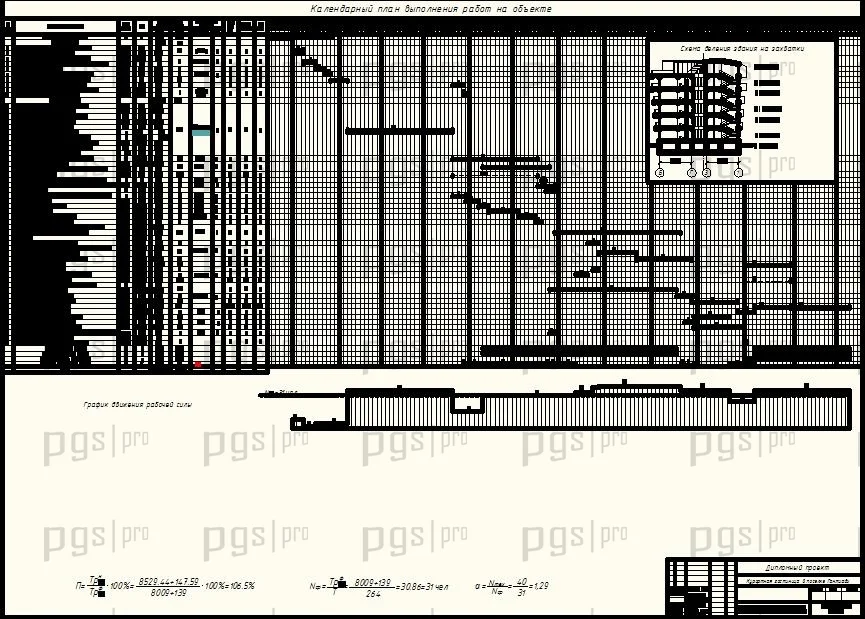

- календарный план;

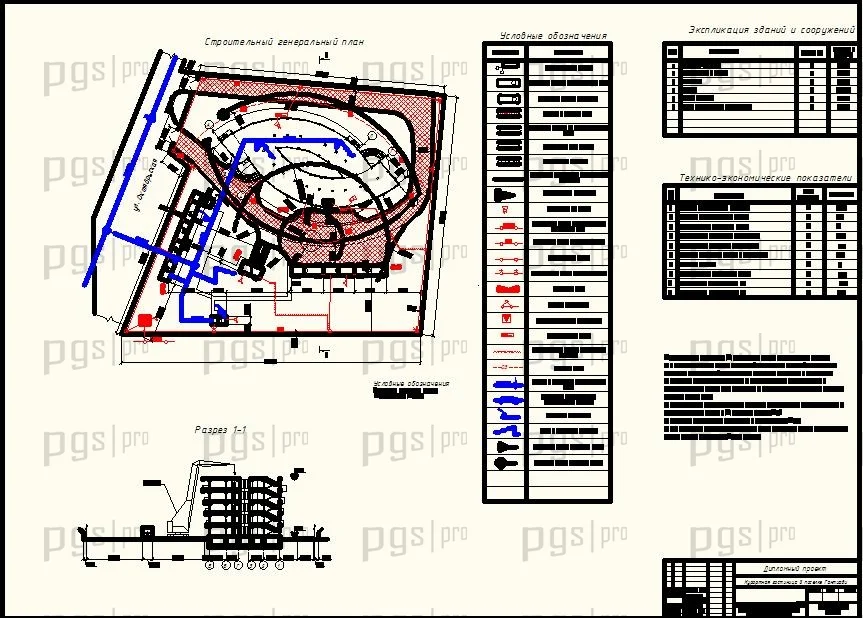

- стройгенплан.

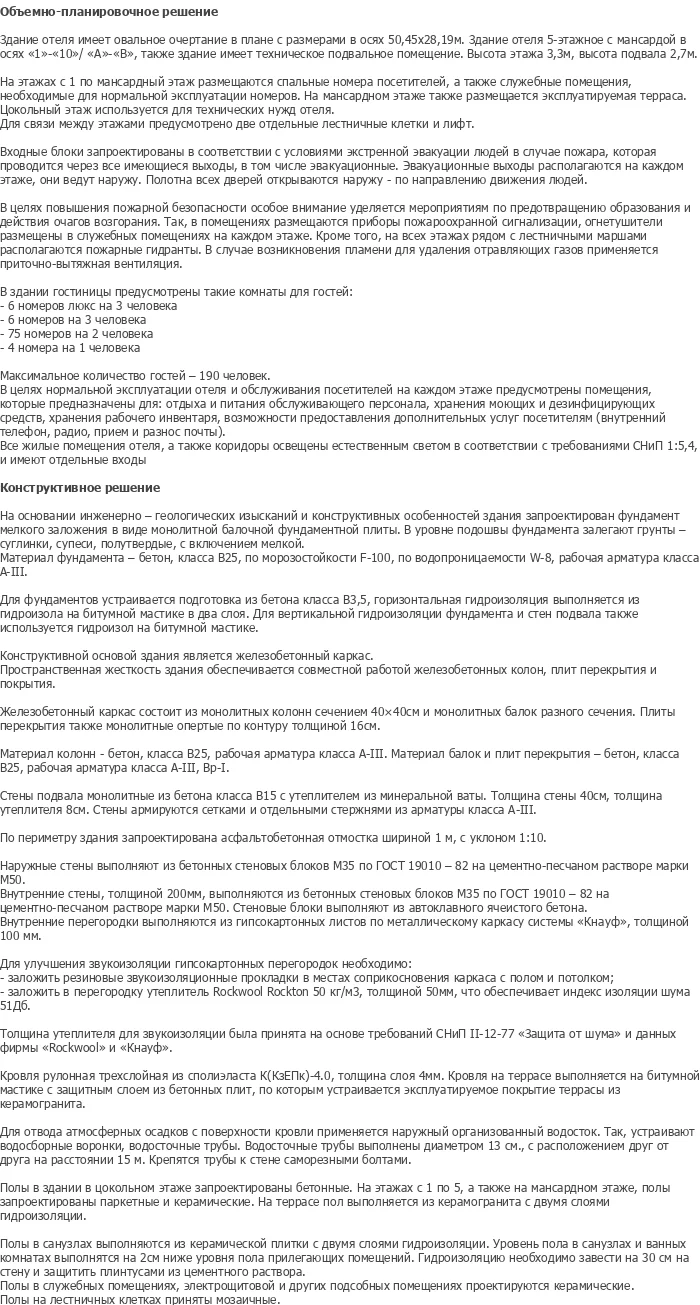

Объемно-планировочное решение

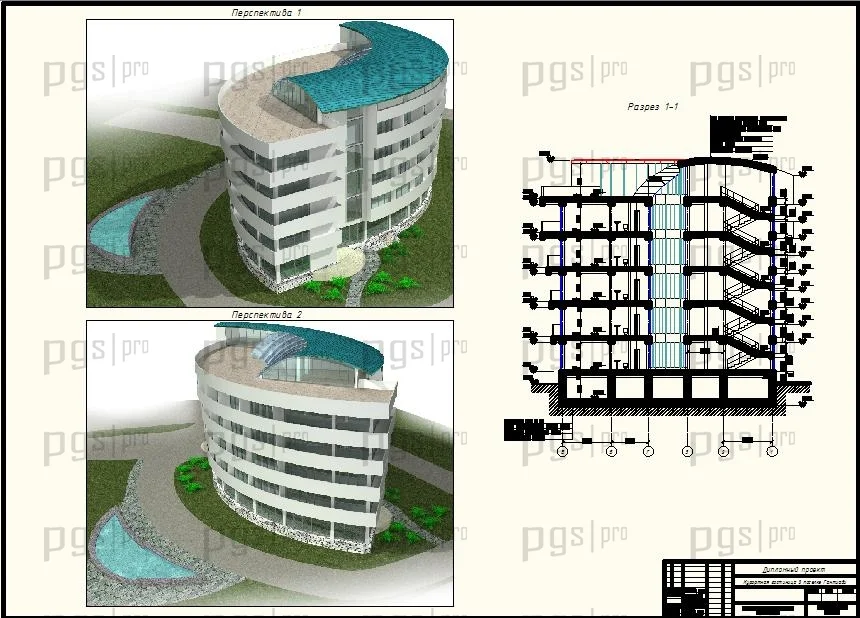

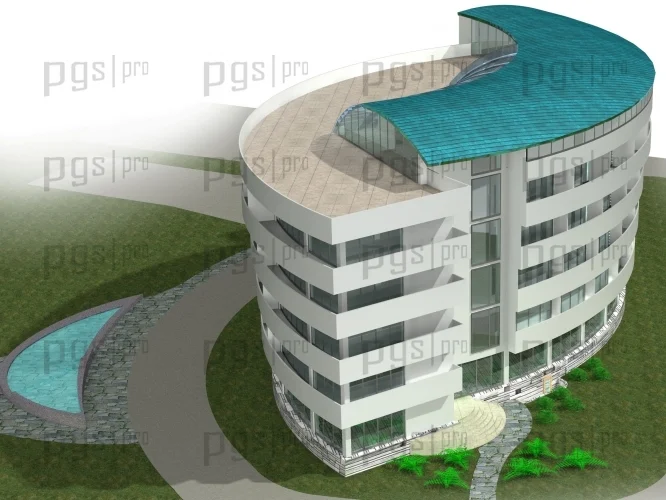

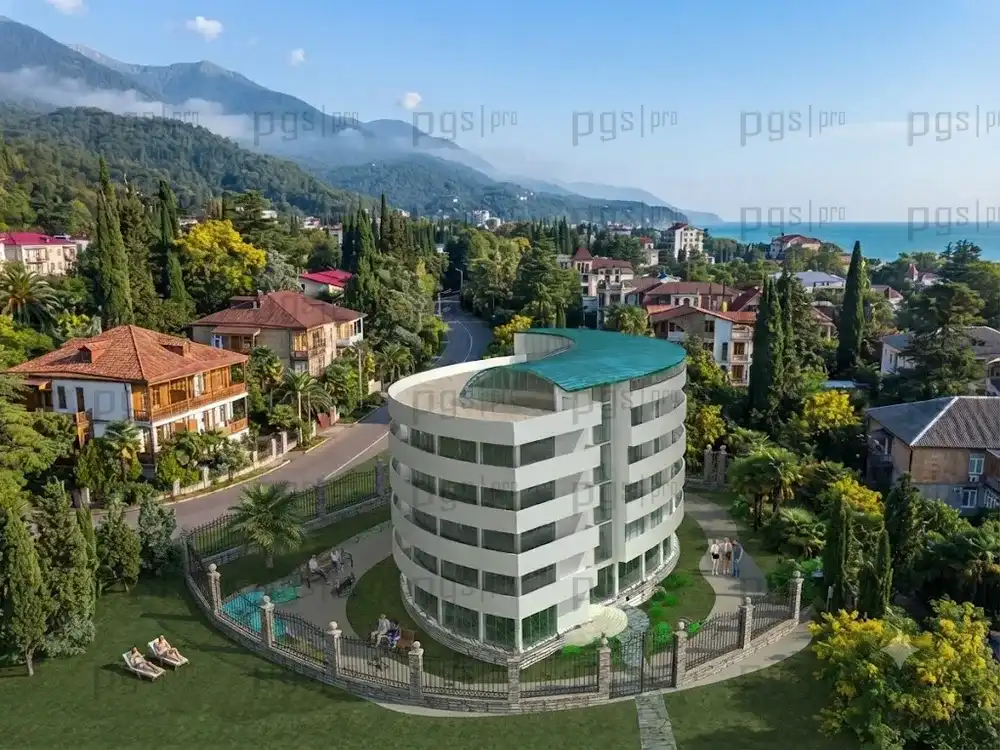

Здание отеля имеет овальное очертание в плане с размерами в осях 50,45х28,19м. Здание отеля 5-этажное с мансардой в осях «1»-«10»/ «А»-«В», также здание имеет техническое подвальное помещение. Высота этажа 3,3м, высота подвала 2,7м.

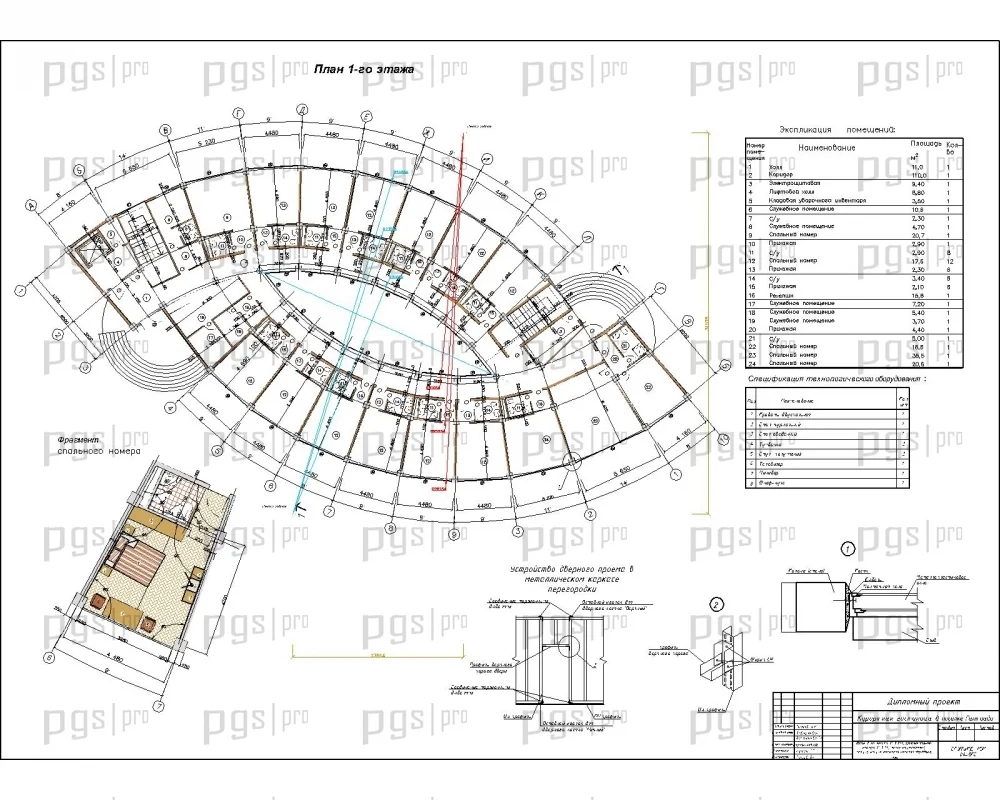

На этажах с 1 по мансардный этаж размещаются спальные номера посетителей, а также служебные помещения, необходимые для нормальной эксплуатации номеров. На мансардном этаже также размещается эксплуатируемая терраса. Цокольный этаж используется для технических нужд отеля.
Для связи между этажами предусмотрено две отдельные лестничные клетки и лифт.

Входные блоки запроектированы в соответствии с условиями экстренной эвакуации людей  в случае пожара, которая проводится через все имеющиеся выходы, в том числе  эвакуационные. Эвакуационные выходы располагаются на каждом этаже, они ведут наружу. Полотна всех дверей открываются наружу - по направлению движения людей.

В целях повышения пожарной безопасности особое внимание уделяется мероприятиям по предотвращению образования и действия очагов возгорания. Так, в помещениях размещаются приборы пожароохранной сигнализации, огнетушители размещены в служебных помещениях на каждом этаже. Кроме того, на всех  этажах рядом с лестничными маршами располагаются пожарные гидранты. В случае возникновения пламени для удаления отравляющих газов применяется приточно-вытяжная вентиляция.

В здании гостиницы предусмотрены такие комнаты для гостей:
- 6 номеров люкс на 3 человека
- 6 номеров на 3 человека
- 75 номеров на 2 человека
- 4 номера на 1 человека

Максимальное количество гостей – 190 человек.
В целях нормальной эксплуатации отеля и обслуживания посетителей на каждом этаже предусмотрены помещения, которые предназначены для: отдыха и питания обслуживающего персонала, хранения моющих и дезинфицирующих средств, хранения рабочего инвентаря, возможности предоставления дополнительных услуг посетителям (внутренний телефон, радио, прием и разнос почты).
Все жилые помещения отеля, а также коридоры освещены естественным светом в соответствии с требованиями СНиП 1:5,4, и имеют отдельные входы

Конструктивное решение

На основании инженерно – геологических изысканий и конструктивных особенностей здания запроектирован фундамент мелкого заложения в виде монолитной балочной фундаментной плиты. В уровне подошвы  фундамента залегают грунты – суглинки, супеси, полутвердые, с включением мелкой.
Материал фундамента – бетон, класса В25, по морозостойкости F-100, по водопроницаемости W-8, рабочая арматура класса A-III.

Для фундаментов устраивается подготовка из бетона класса В3,5, горизонтальная гидроизоляция выполняется из гидроизола на битумной мастике в два слоя. Для вертикальной гидроизоляции фундамента и стен подвала также используется гидроизол на битумной мастике.

Конструктивной основой здания является железобетонный каркас.
Пространственная жесткость здания обеспечивается совместной работой железобетонных колон, плит перекрытия и покрытия.

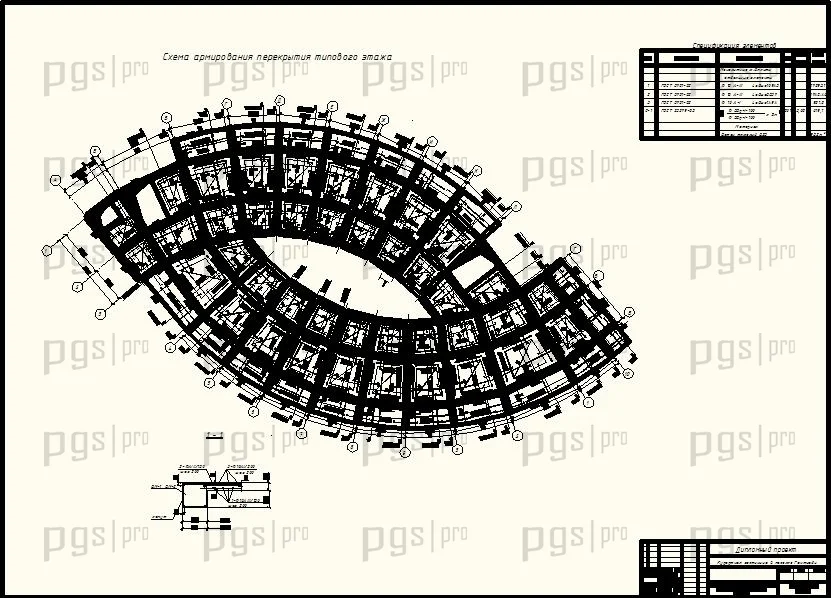

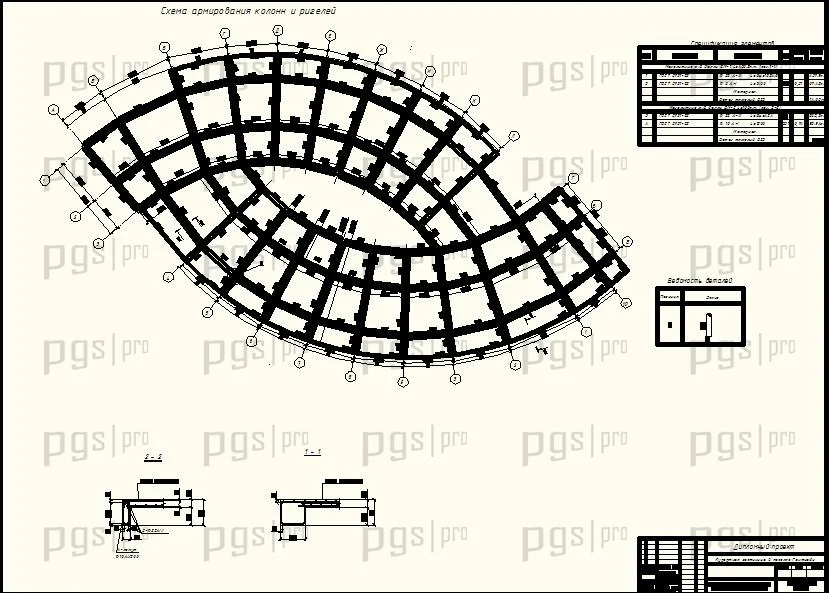

Железобетонный каркас состоит из монолитных колонн сечением 40×40см и монолитных балок разного сечения. Плиты перекрытия также монолитные опертые по контуру толщиной 16см.

Материал колонн - бетон, класса В25, рабочая арматура класса A-III. Материал балок и плит перекрытия – бетон, класса В25, рабочая арматура класса A-III, Вр-I.

Стены подвала монолитные из бетона класса В15 с утеплителем из минеральной ваты. Толщина стены 40см, толщина утеплителя 8см. Стены армируются сетками и отдельными стержнями из арматуры класса А-III.

По периметру здания запроектирована асфальтобетонная отмостка шириной  1 м, с уклоном 1:10.

Наружные стены выполняют из бетонных стеновых блоков М35 по ГОСТ 19010 – 82  на цементно-песчаном растворе марки М50.
Внутренние стены, толщиной 200мм, выполняются из бетонных стеновых блоков М35 по ГОСТ 19010 – 82  на цементно-песчаном растворе марки М50. Стеновые блоки выполняют из автоклавного ячеистого бетона.
Внутренние перегородки выполняются из гипсокартонных листов по металлическому каркасу системы «Кнауф», толщиной 100 мм.

Для улучшения звукоизоляции гипсокартонных перегородок необходимо:
- заложить резиновые звукоизоляционные прокладки в местах соприкосновения каркаса с полом и потолком;
- заложить в перегородку утеплитель Rockwool Rockton 50 кг/м3, толщиной 50мм, что обеспечивает индекс изоляции шума 51Дб.

Толщина утеплителя для звукоизоляции была принята на основе требований СНиП ІІ-12-77 «Защита от шума» и данных фирмы «Rockwool» и «Кнауф».

Кровля рулонная трехслойная из сполиэласта К(КзЕПк)-4.0, толщина слоя 4мм. Кровля на террасе выполняется на битумной мастике с защитным слоем из бетонных плит, по которым устраивается эксплуатируемое покрытие террасы из керамогранита.

Для отвода атмосферных осадков с поверхности кровли применяется наружный организованный водосток. Так, устраивают  водосборные воронки, водосточные трубы. Водосточные трубы выполнены диаметром 13 см., с расположением друг от друга на расстоянии 15 м. Крепятся трубы к стене саморезными болтами.

Полы в здании в цокольном этаже запроектированы бетонные. На этажах с 1 по 5, а также на мансардном этаже, полы запроектированы паркетные и керамические. На террасе пол выполняется из керамогранита с двумя слоями гидроизоляции.

Полы в санузлах выполняются из керамической плитки с двумя слоями гидроизоляции. Уровень пола в санузлах и ванных комнатах выполнятся на 2см ниже уровня пола прилегающих помещений. Гидроизоляцию необходимо завести на 30 см на стену и защитить плинтусами из цементного раствора.
Полы в служебных помещениях, электрощитовой и других подсобных помещениях проектируются керамические.
Полы на лестничных клетках приняты мозаичные.
