Дипломный проект №1043 «Стадион на 40 тысяч мест с большепролетным покрытием раздвижного типа в г. Саратов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных спортивных сооружений повышенной сложности и предназначен для проведения футбольных матчей и массовых мероприятий. Проект выполнен с учетом климатических условий Саратовской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав диплома входит 18 листов чертежей в форматах DWG (AutoCAD) и CDW (Компас), а также 105 листов пояснительной записки в MS Word.

Проектируемый объект — стадион на 40 тысяч зрительских мест с большепролетным покрытием раздвижного типа, расположенный в г. Саратов. Данный ПГС дипломный проект разработан в соответствии с требованиями СНиП II-76-78 «Спортивные сооружения» и предназначен для проведения футбольных матчей международного уровня, а также массовых культурно-развлекательных мероприятий. Футбольное поле имеет размеры 74 × 112 метров, что соответствует стандартам FIFA. Композиционным ядром сооружения является футбольное поле, вокруг которого сосредоточены трибунные и подтрибунные части.

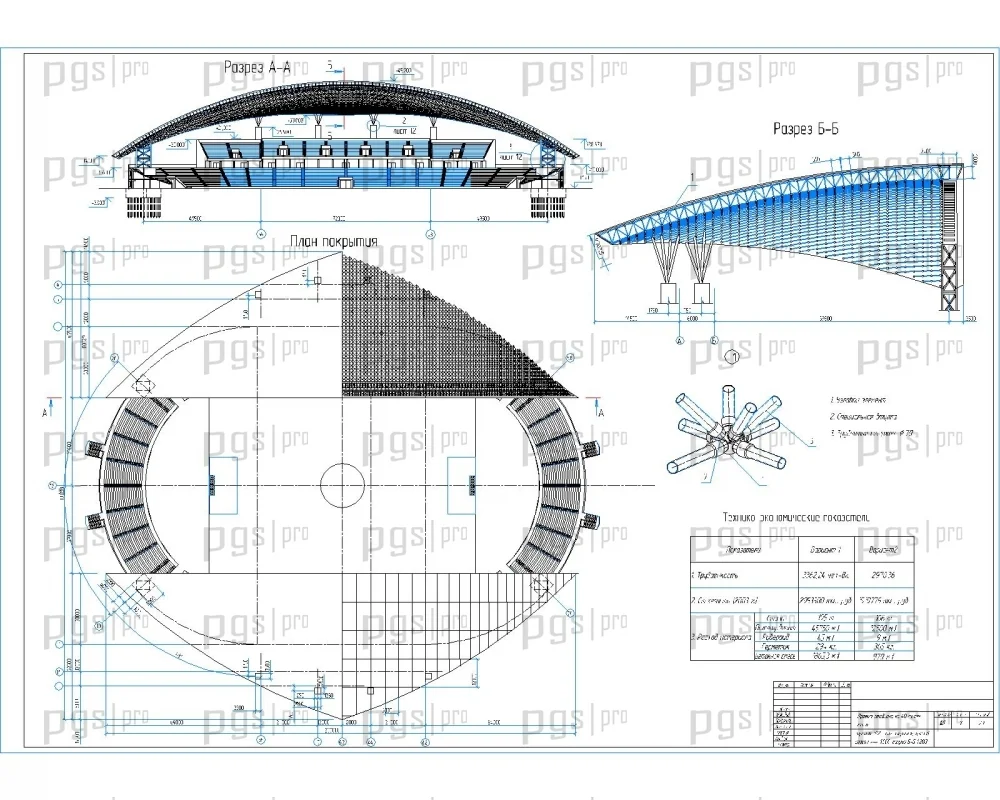

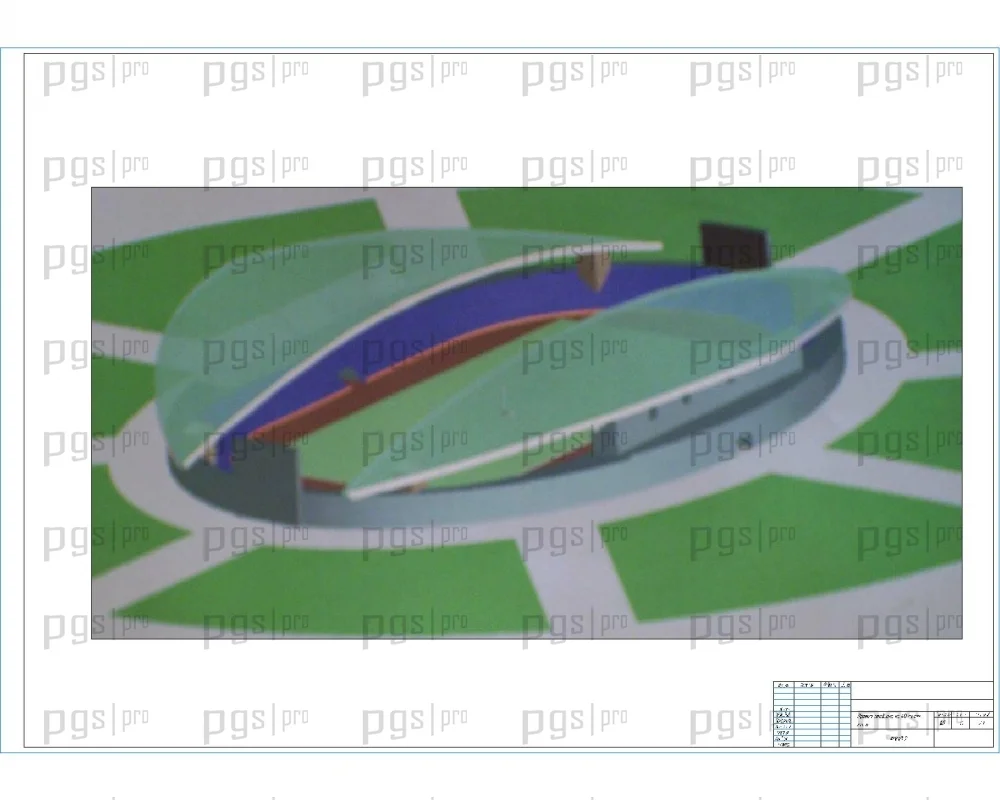

Стадион состоит из двух независимых друг от друга частей: покрытия, имеющего в плане круглую форму диаметром 262 м, и трибунных и подтрибунных конструкций овальной в плане формы 168 × 204 м. По периметру футбольного поля выполнена безопасная зона шириной 8 м. Рельеф местности ровный, спокойный. Площадка сложена грунтами — песками средней крупности, грунтовые воды на отметке WL = 3,20 м. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию спортивных сооружений. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1043 предлагает оптимальное соотношение цены и качества. Это уникальный шаблон проекта для защиты дипломной работы по специальности ПГС.

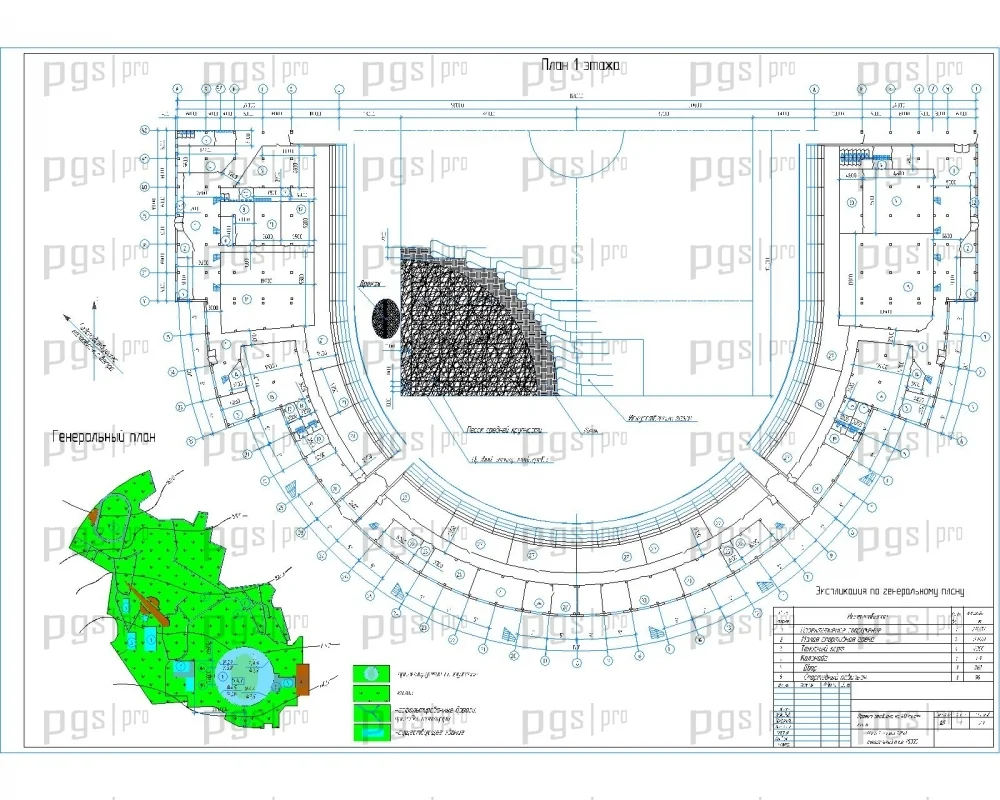

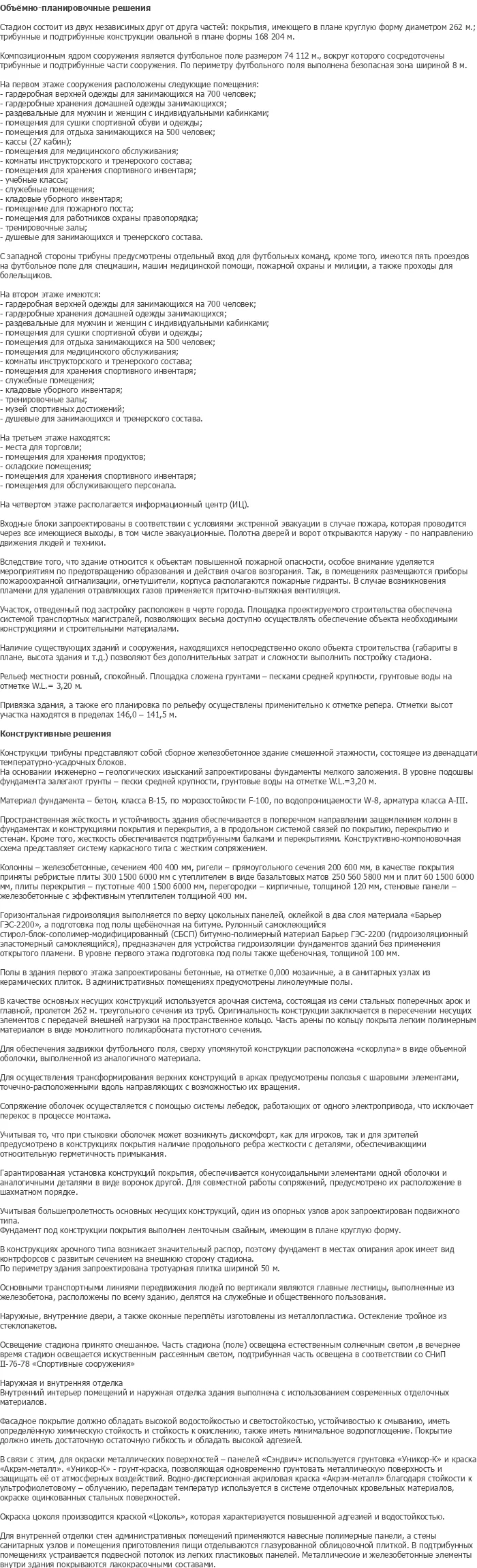

Функциональные связи в здании решены поэтажно с четким зонированием зрительских, спортивных, административных и технических помещений. На первом этаже сооружения расположены гардеробные верхней одежды для 700 человек, гардеробные хранения домашней одежды, раздевальные для мужчин и женщин с индивидуальными кабинками, помещения для сушки спортивной обуви и одежды, помещения для отдыха на 500 человек, кассы (27 кабин), помещения для медицинского обслуживания, комнаты инструкторского и тренерского состава, помещения для хранения спортивного инвентаря, учебные классы, служебные помещения, кладовые уборного инвентаря, помещение для пожарного поста, помещения для работников охраны правопорядка, тренировочные залы, душевые для занимающихся и тренерского состава.

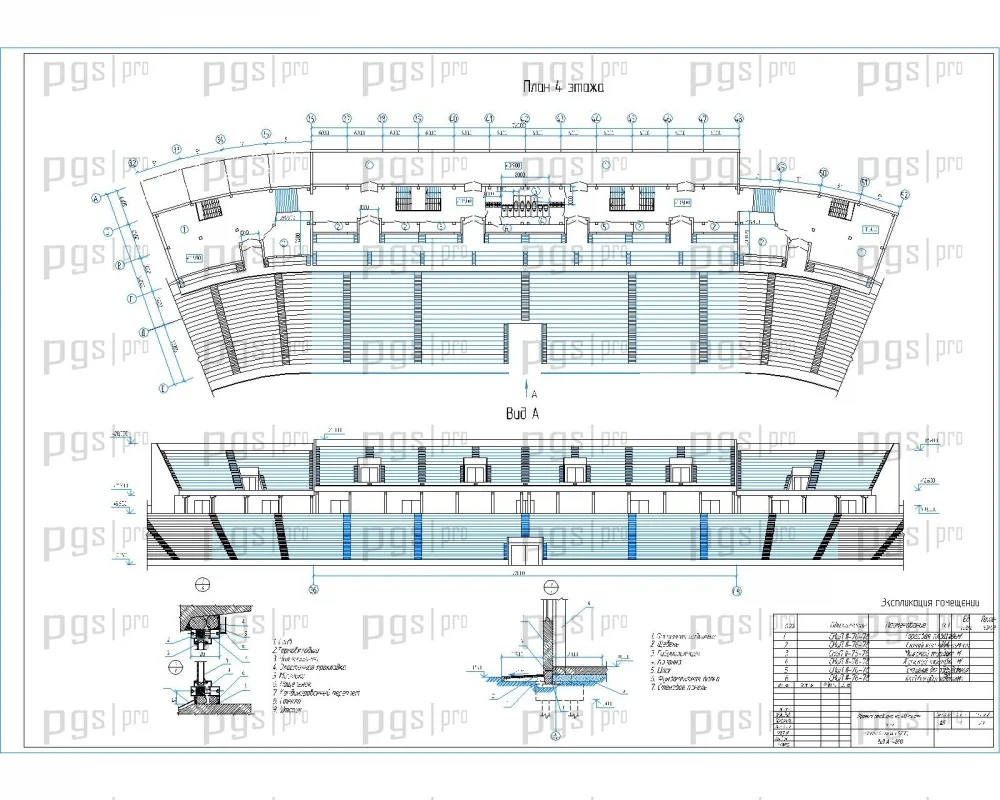

На втором этаже имеются гардеробная верхней одежды для 700 человек, гардеробные хранения, раздевальные, помещения для сушки обуви, помещения для отдыха на 500 человек, помещения для медицинского обслуживания, комнаты инструкторского и тренерского состава, помещения для хранения спортивного инвентаря, служебные помещения, кладовые уборного инвентаря, тренировочные залы, музей спортивных достижений, душевые. На третьем этаже находятся места для торговли, помещения для хранения продуктов, складские помещения, помещения для хранения спортивного инвентаря, помещения для обслуживающего персонала. На четвертом этаже располагается информационный центр (ИЦ).

С западной стороны трибуны предусмотрен отдельный вход для футбольных команд, пять проездов на футбольное поле для спецмашин, машин медицинской помощи, пожарной охраны и милиции, а также проходы для болельщиков. Входные блоки запроектированы в соответствии с условиями экстренной эвакуации при пожаре. Все двери и ворота открываются наружу по направлению движения людей и техники. В связи с тем, что здание относится к объектам повышенной пожарной опасности, особое внимание уделяется мероприятиям по предотвращению образования и действия очагов возгорания.

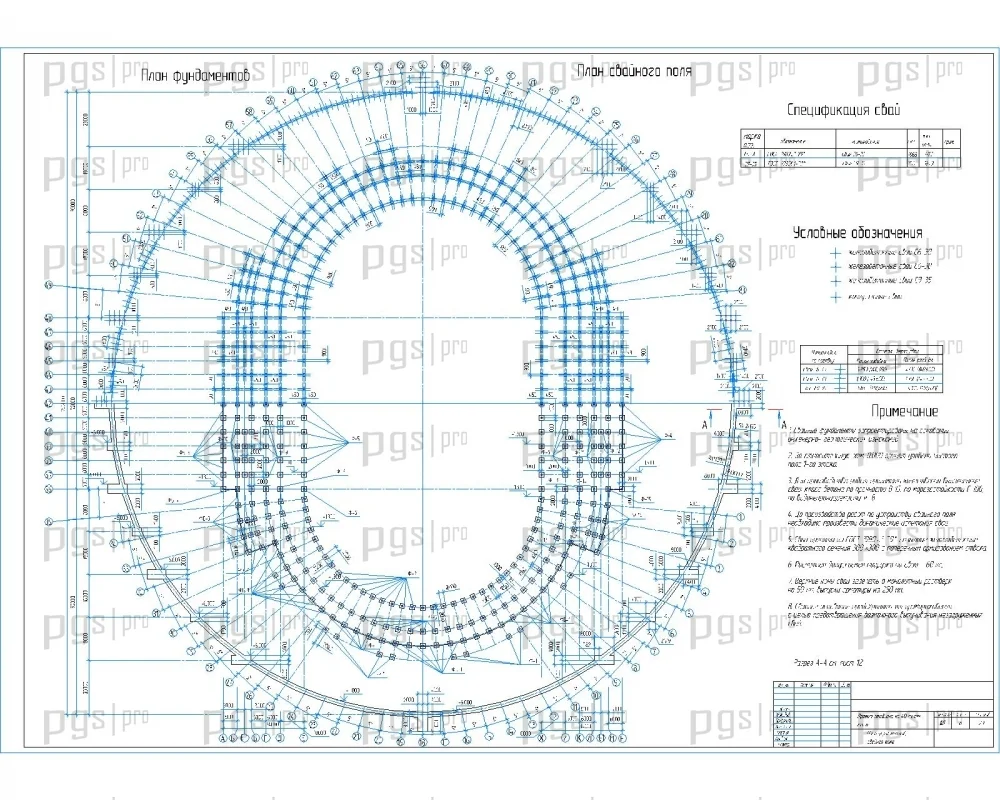

Конструкции трибун представляют собой сборное железобетонное здание смешанной этажности, состоящее из двенадцати температурно-усадочных блоков. На основании инженерно-геологических изысканий запроектированы фундаменты мелкого заложения. В уровне подошвы фундамента залегают грунты — пески средней крупности, грунтовые воды на отметке WL = 3,20 м. Материал фундамента — бетон, класса B-15, по морозостойкости F-100, по водонепроницаемости W-8, арматура класса A-III.

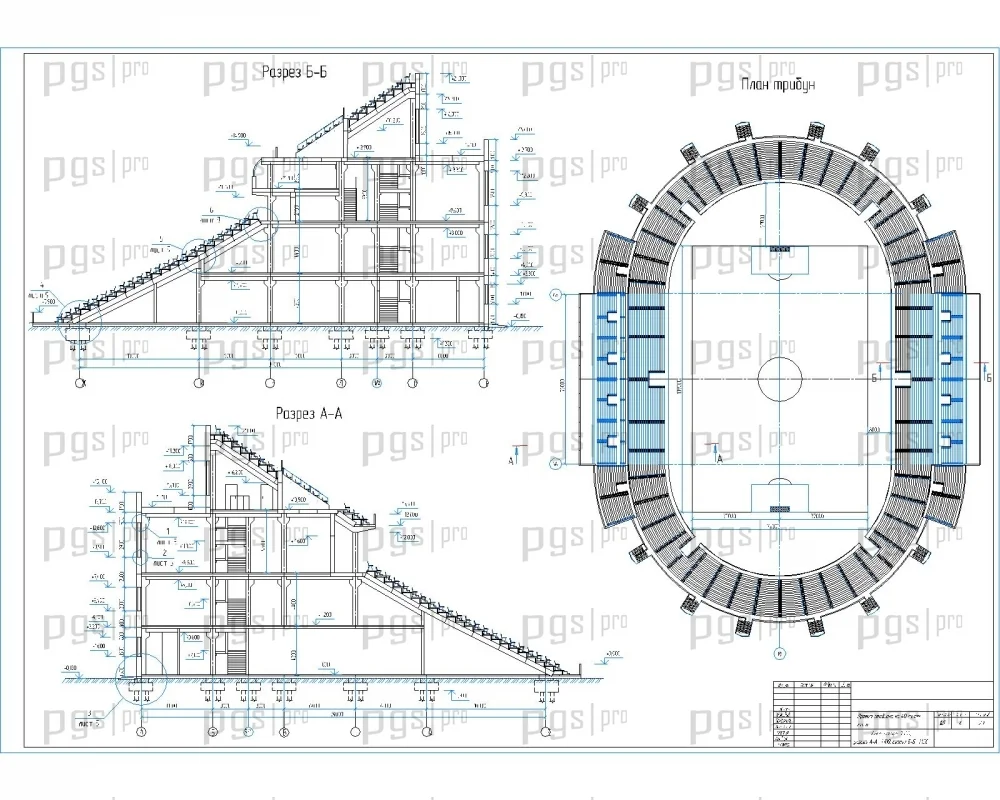

Пространственная жесткость и устойчивость здания обеспечивается в поперечном направлении защемлением колонн в фундаментах и конструкциях покрытия и перекрытия, а в продольном системой связей по покрытию, перекрытию и стенам. Кроме того, жесткость обеспечивается притрибунными балками и перекрытиями. Конструктивно-компоновочная схема представляет систему каркасного типа с жестким сопряжением. Колонны — железобетонные, сечением 400 × 400 мм, ригели — прямоугольного сечения 200 × 600 мм, плиты перекрытия — пустотные 400 × 1500 × 6000 мм, перегородки — кирпичные толщиной 120 мм, стеновые панели — железобетонные с эффективным утеплителем толщиной 400 мм.

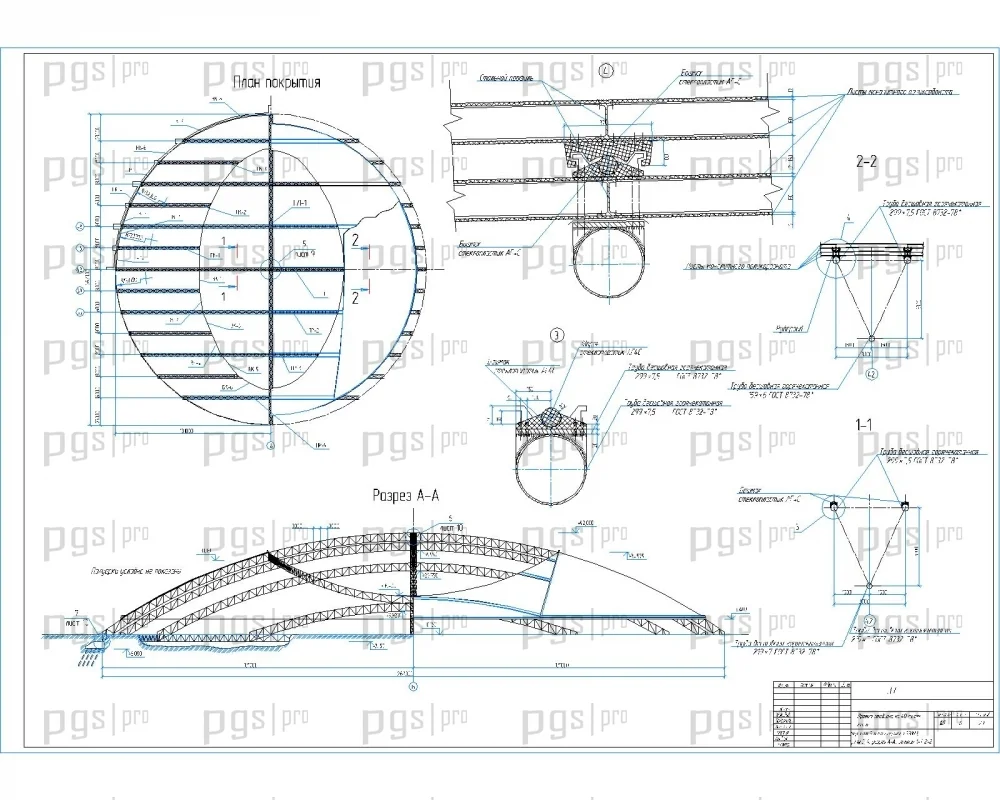

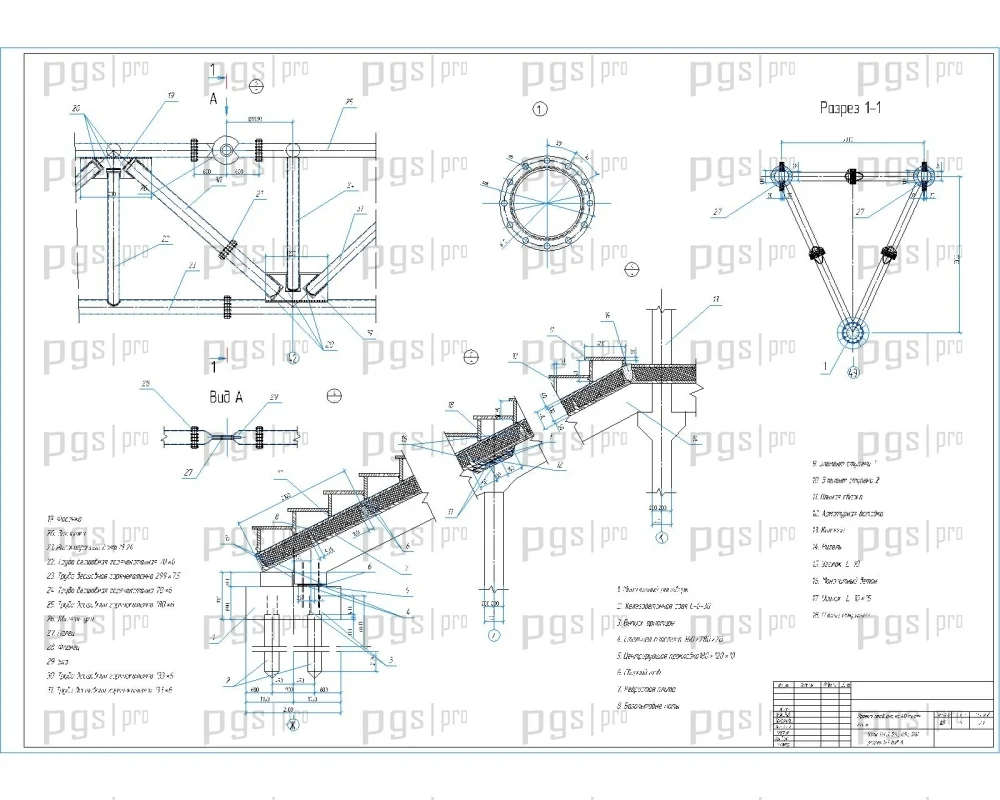

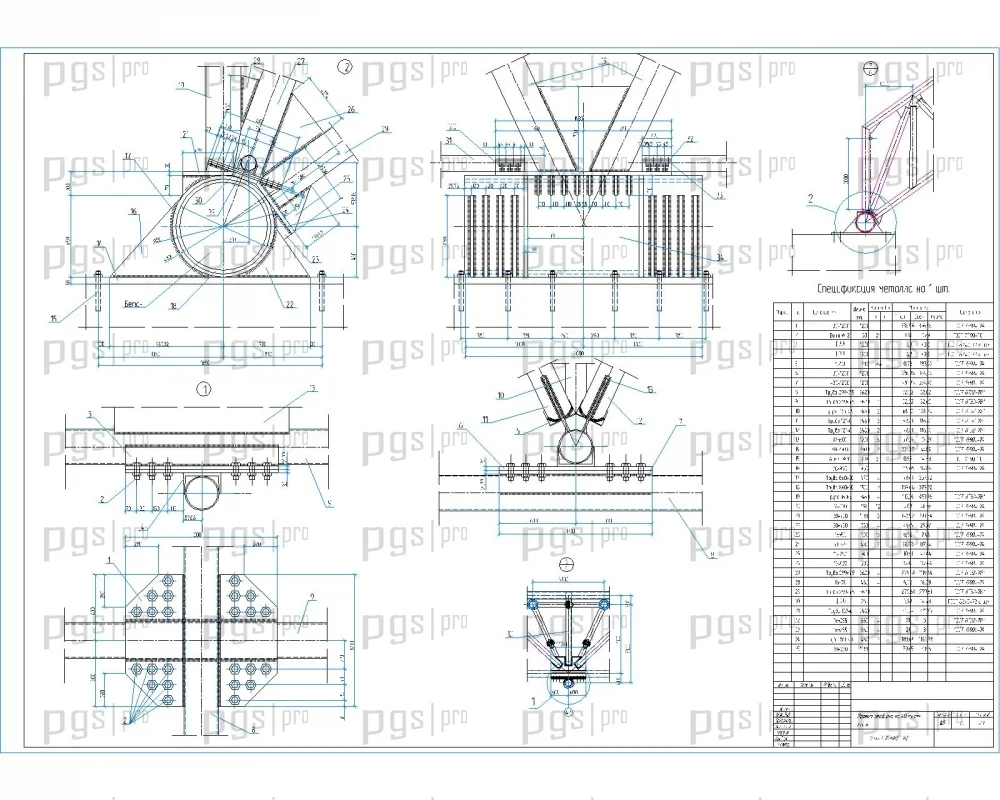

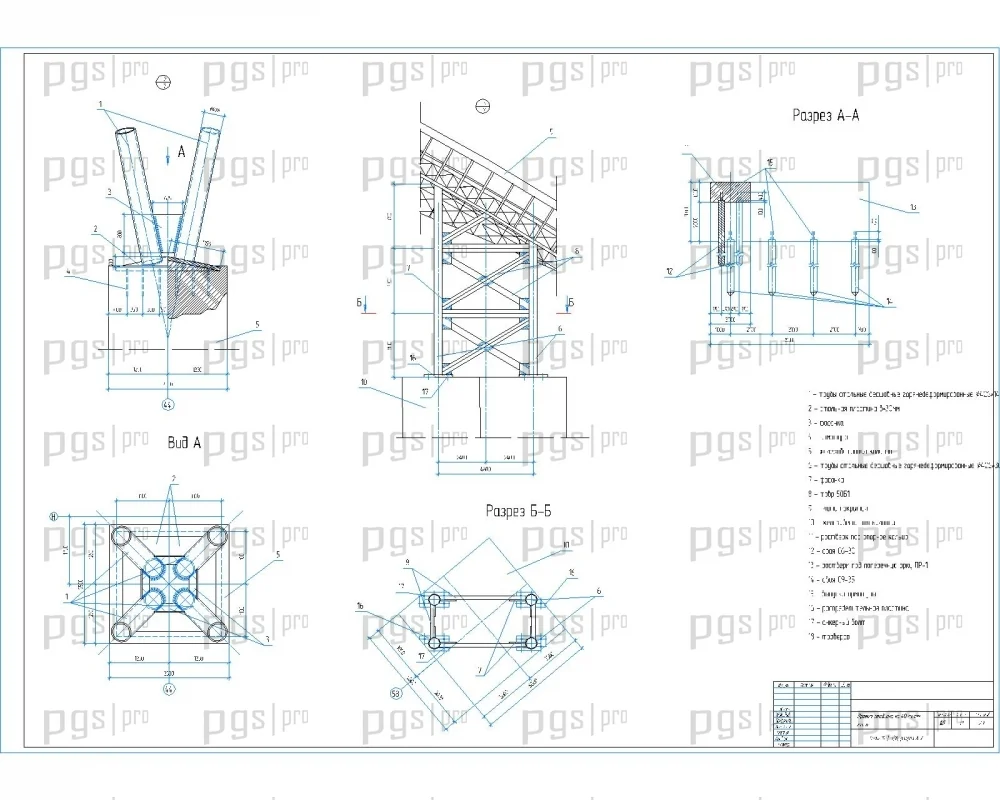

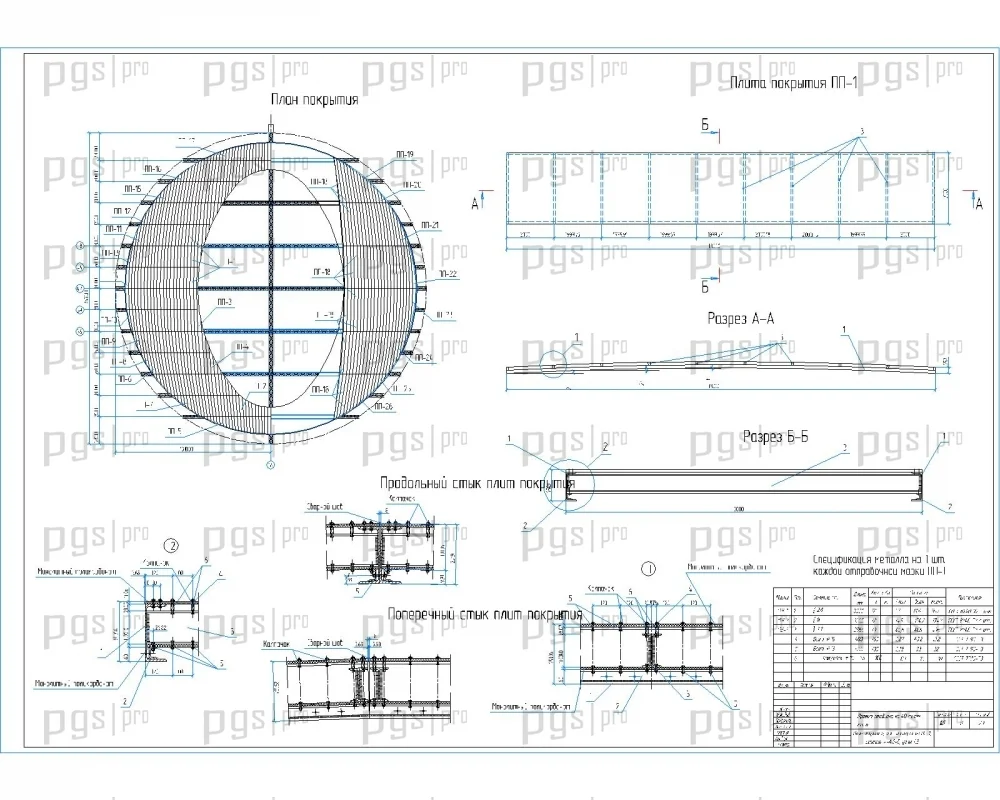

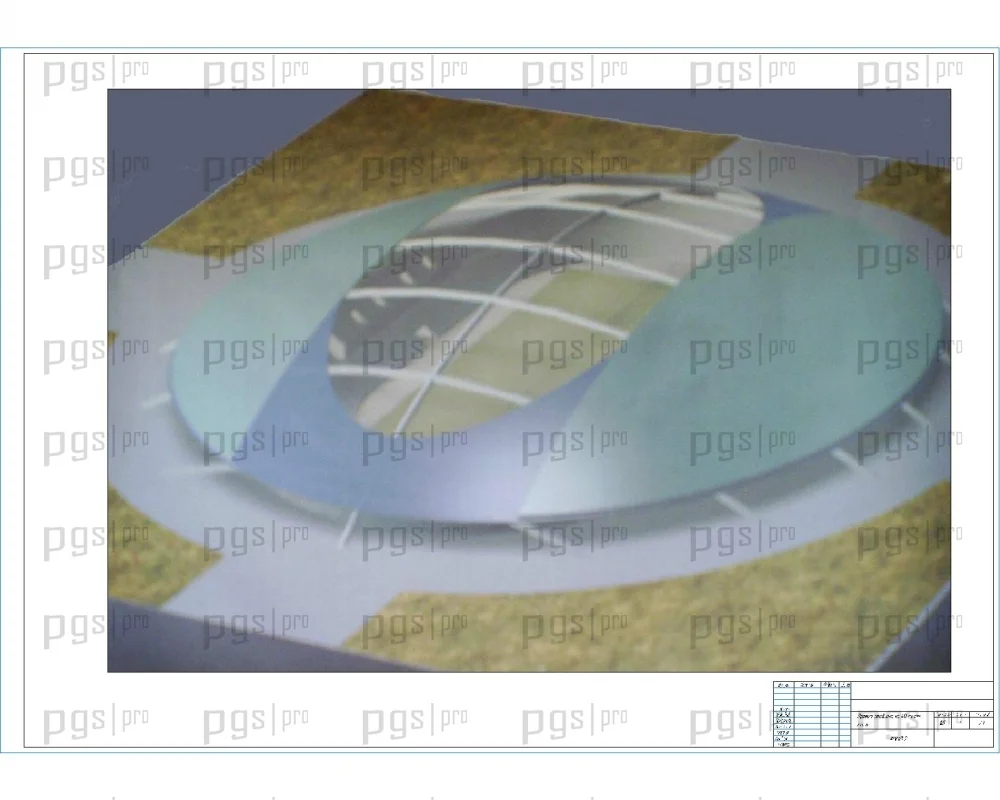

В качестве основных несущих конструкций покрытия используется арочная система, состоящая из семи стальных поперечных арок и связей, пролетом 262 м, с грузонесущими сечениями из труб. Оригинальность конструкции заключается в пересечении несущих элементов с передачей внешней нагрузки на пространственное кольцо. Часть арены по кольцу покрыта легким полимерным материалом в виде монолитного поликарбоната пустотного сечения. Для обеспечения задвижки футбольного поля сверху упомянутой конструкции расположена «скорлупа» в виде объемной оболочки. Для осуществления трансформирования верхних конструкций в арках предусмотрены полозья с шаровыми элементами. Гарантированная установка конструкций покрытия обеспечивается конусоидальными элементами одной оболочки и аналогичными деталями в виде воронок другой.

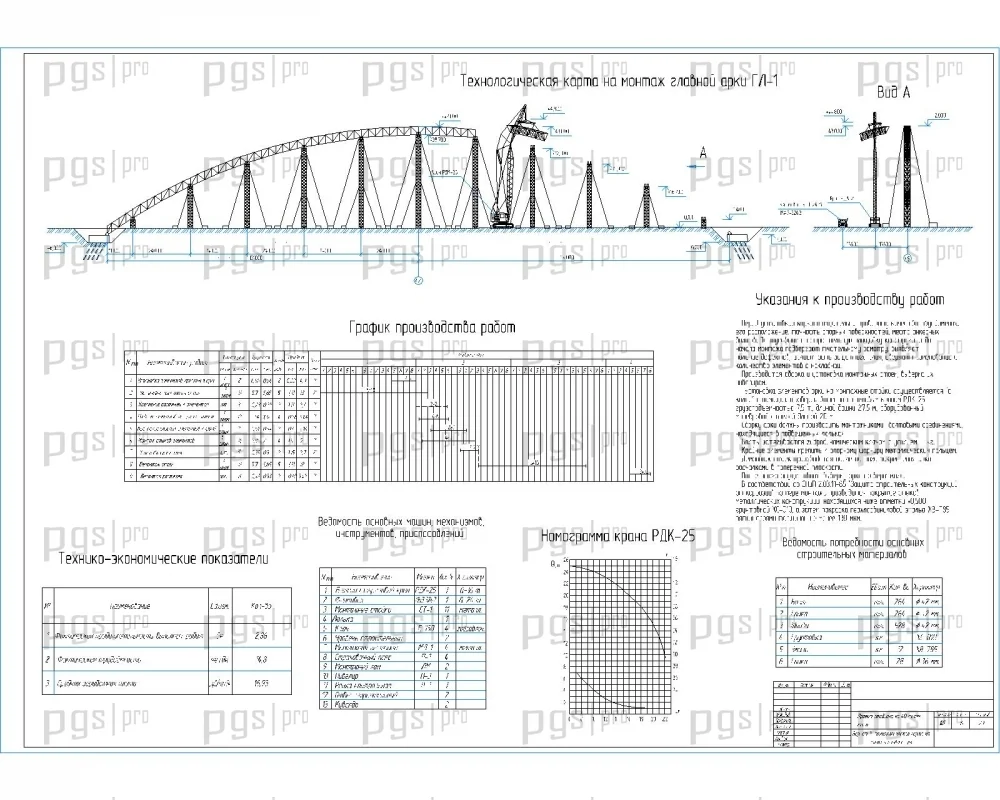

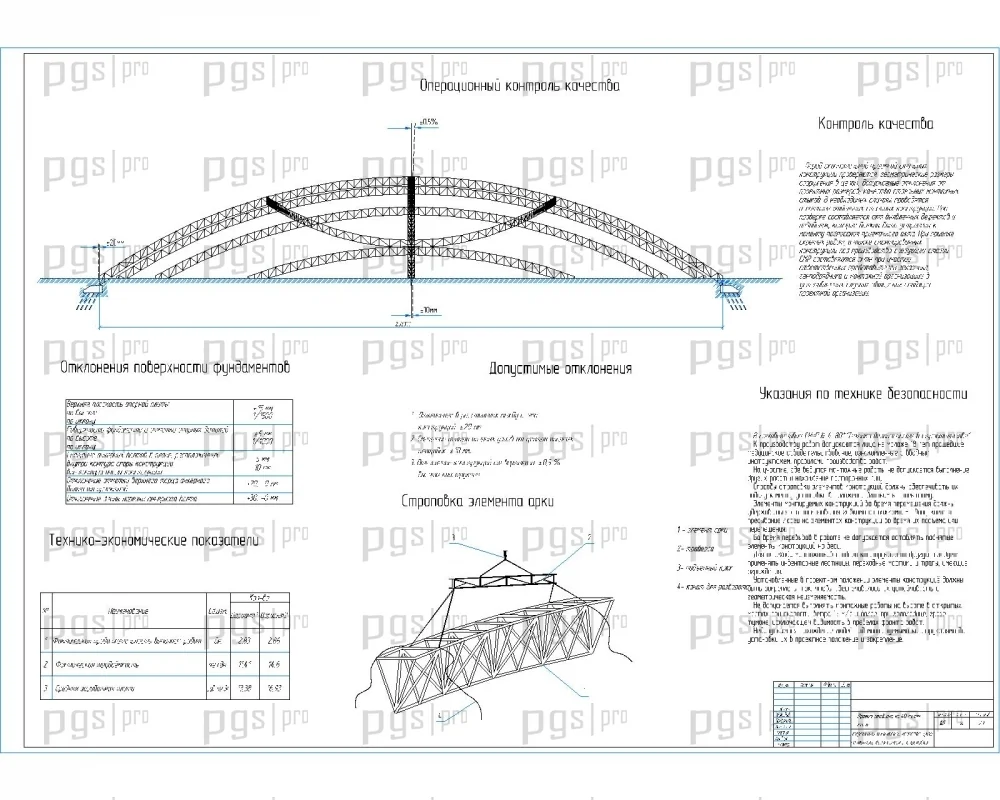

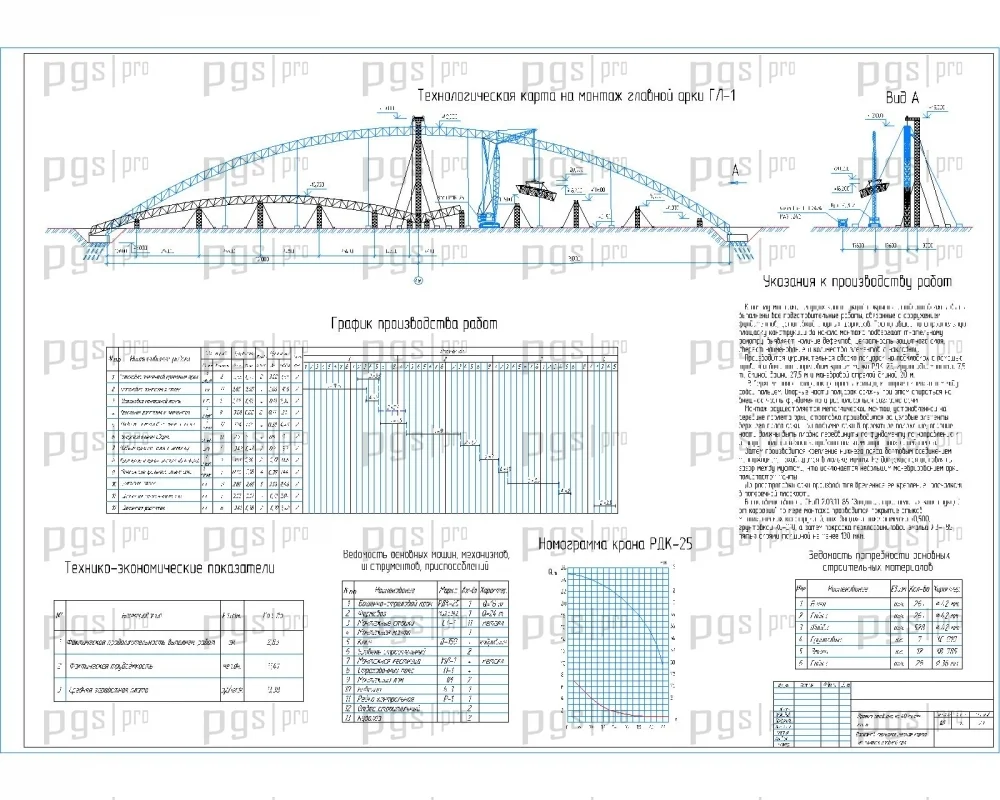

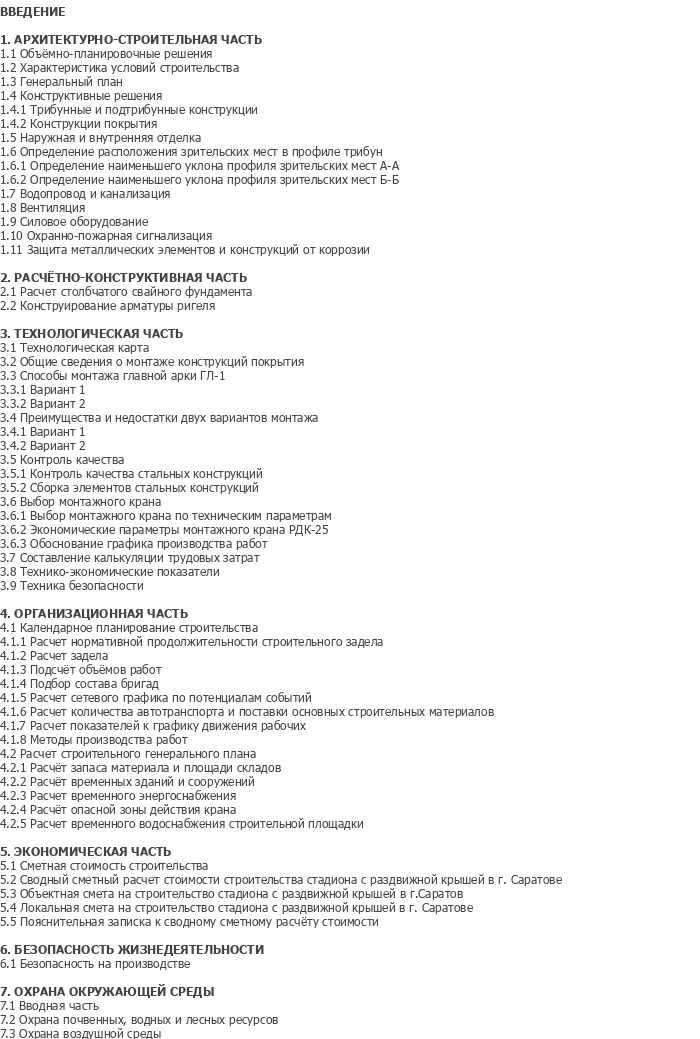

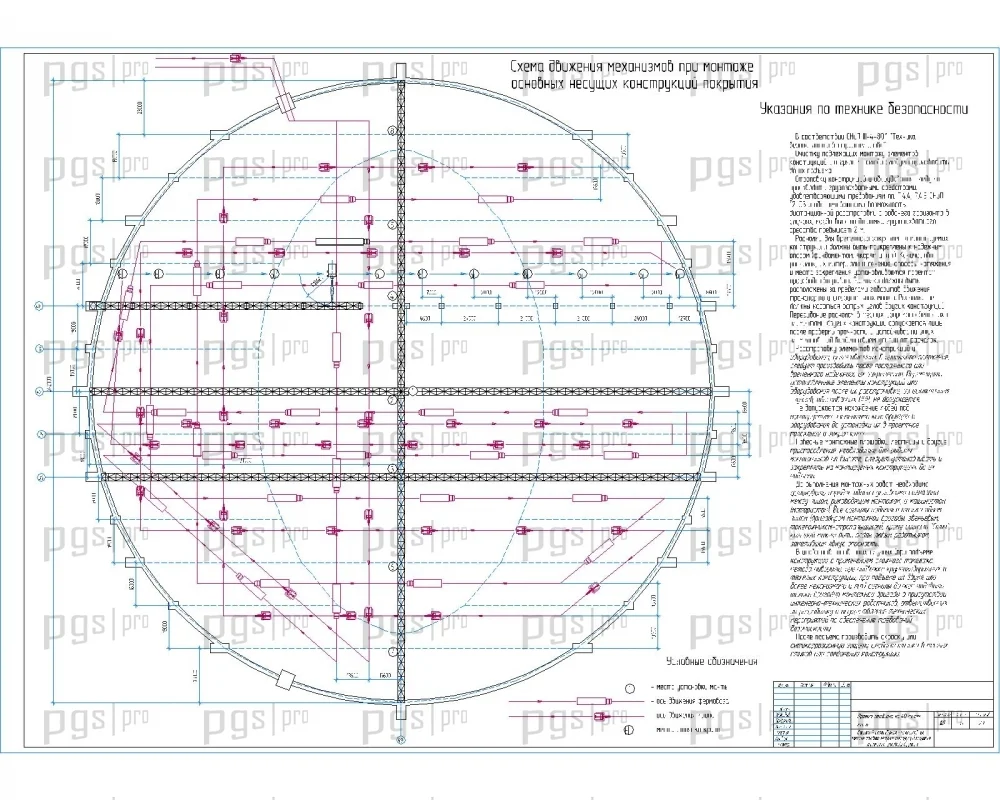

Технологическая карта на монтаж главной арки ГЛ-1 включает два варианта монтажа с подробным описанием способов производства, комплектации машин и механизмов, трудовых затрат и мероприятий по технике безопасности. Рассмотрены преимущества и недостатки обоих вариантов монтажа металлических конструкций покрытия. Контроль качества стальных конструкций включает операционный контроль на всех этапах производства работ, сборку элементов и проверку геометрических параметров.

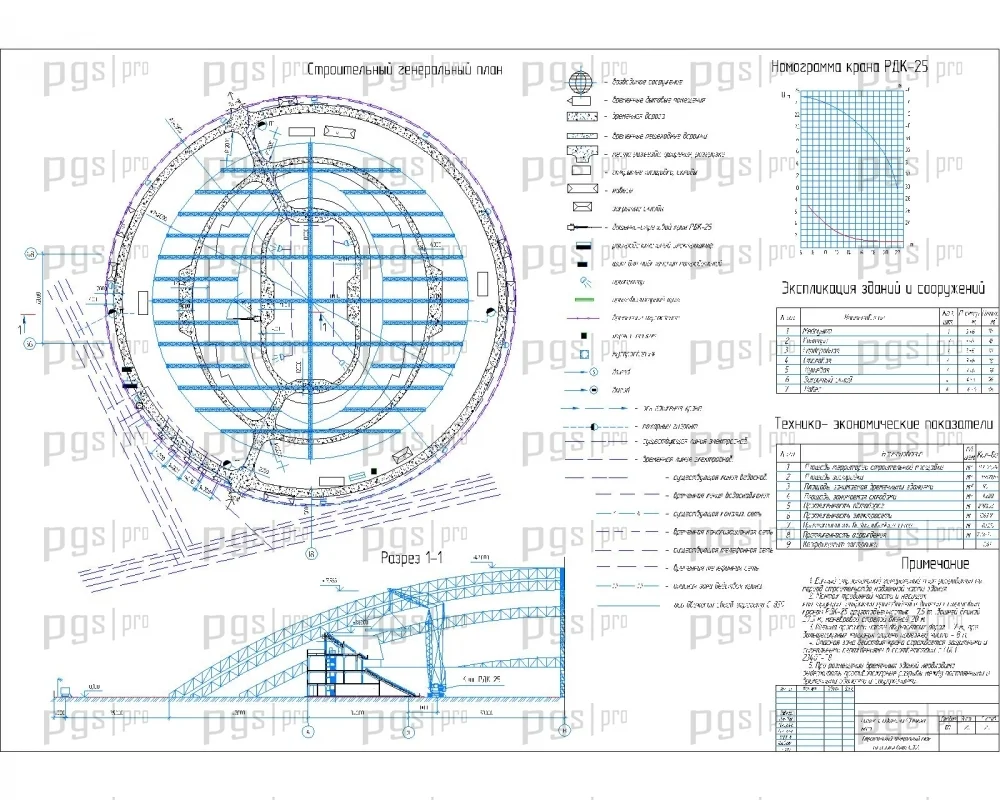

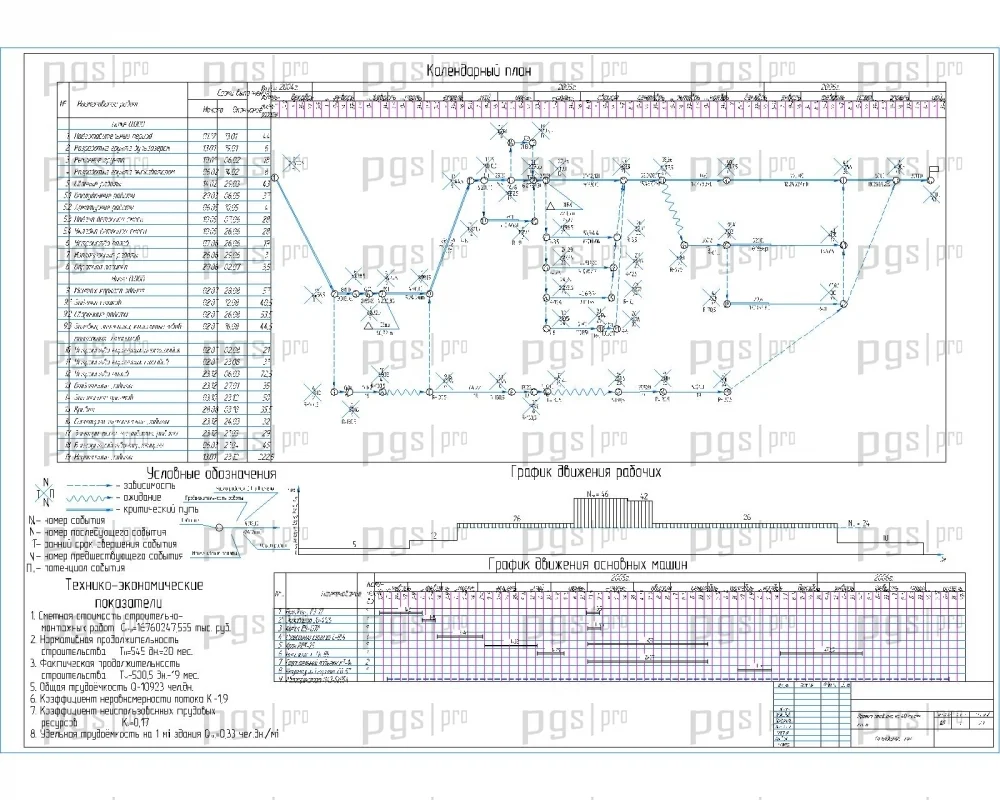

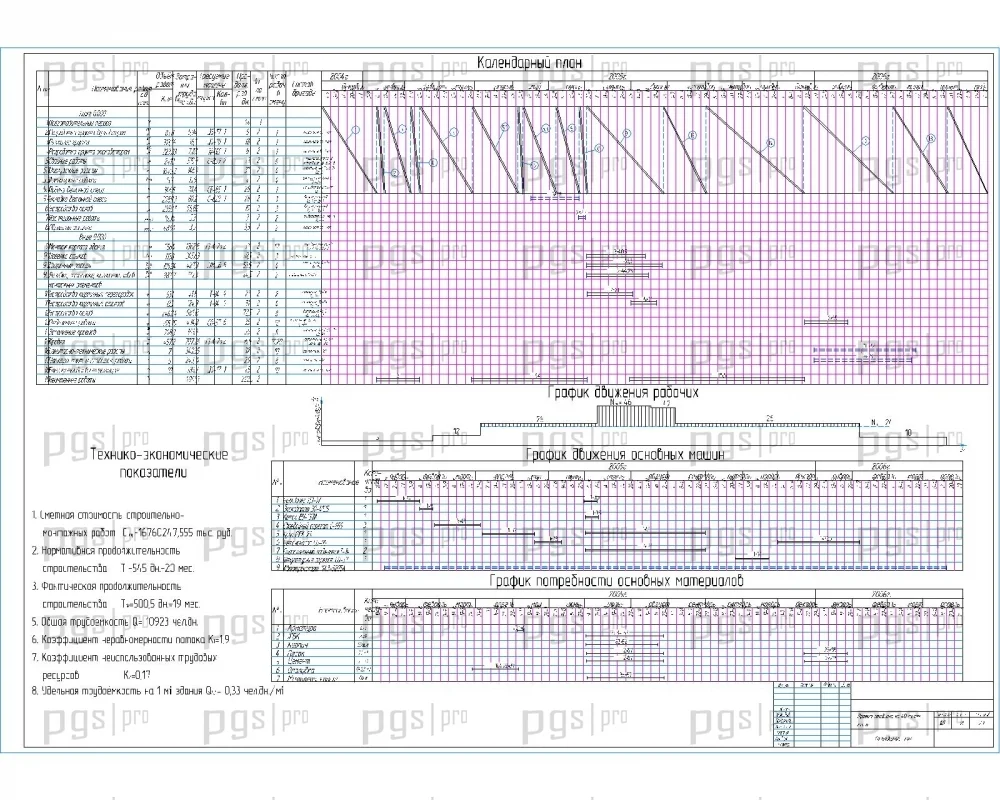

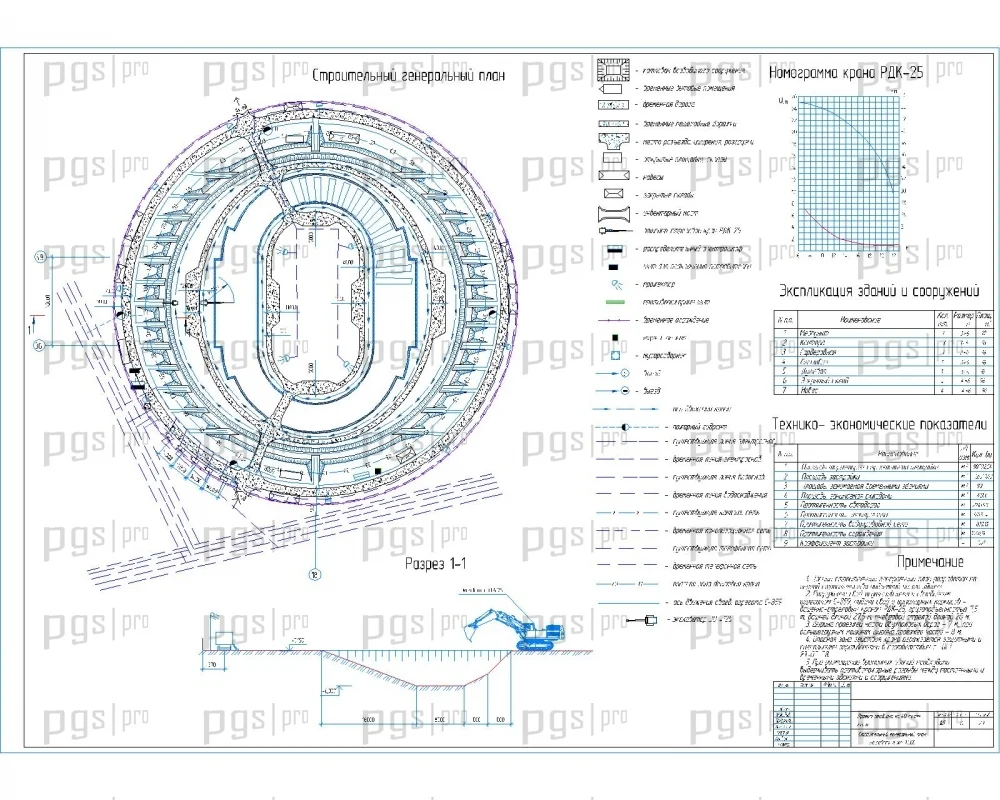

Выбор монтажного крана произведен по техническим параметрам с учетом экономических показателей крана РДК-25. Составлена календарная смета трудовых затрат, сетевой график и календарный план производства работ. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций на период строительства подземной и надземной частей здания. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Технико-экономические показатели включают сметную стоимость строительства, сводный сметный расчет, локальную смету, объектную смету и пояснительную записку к сводному сметному расчету стоимости. Раздел безопасности жизнедеятельности содержит мероприятия по обеспечению безопасности на производстве. Раздел охраны окружающей среды включает охрану почвенных, водных и лесных ресурсов, а также охрану воздушной среды.

Диплом №1043 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальный объект: стадион на 40 тысяч мест с раздвижным покрытием — редкий пример большепролетного сооружения в категории готовых дипломов ПГС.
• Сложная конструктивная схема: стальная арочная система пролетом 262 м с раздвижным механизмом — демонстрация глубоких знаний в области металлических конструкций.
• Полная комплектация: 105 листов пояснительной записки и 18 листов графики в AutoCAD и Компас — объем соответствует требованиям вузовской подготовки.
• Программный расчет: выполнен в программе ЛИРА — современный подход к расчету сложных пространственных систем.
• Два варианта монтажа: технологическая карта на монтаж главной арки включает сравнительный анализ двух вариантов с экономическим обоснованием.
• Практическая направленность: технологические карты, календарный и сетевой графики, строительный генплан, технико-экономические показатели.
• Соответствие нормативам: проект разработан в соответствии с СНиП II-76-78 «Спортивные сооружения».
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Доступная стоимость: 3 500 рублей — оптимальное соотношение цены и качества для дипломной работы такого уровня сложности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1043 по доступной цене.
