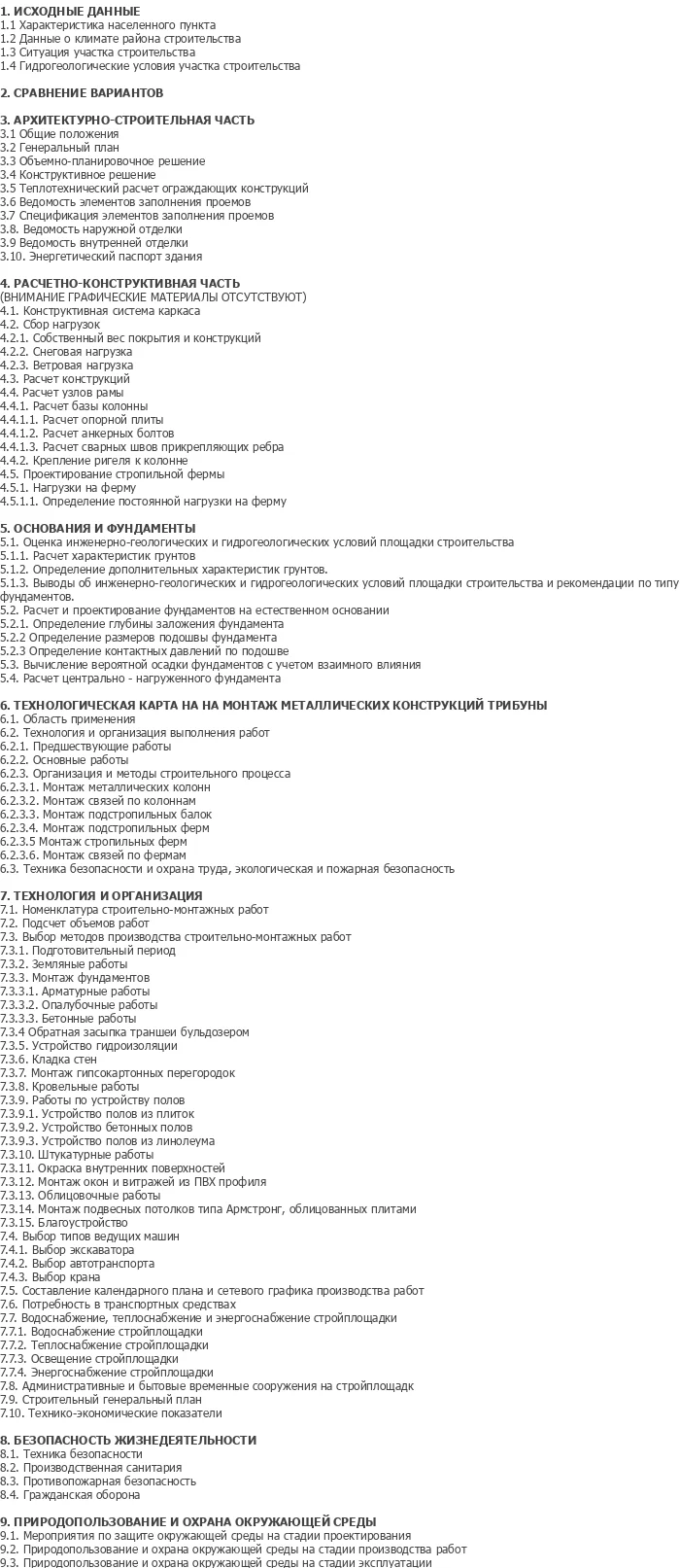

Диплом ПГС открытого стадиона состоит из 9 чертежей «DWG» и 127 листов пояснительной записки в «WORD». Трибуна стадиона четырехэтажная.

Конструктивные решения:
- Схема здания: рамный металлический каркас;
- Фундамент: стаканного типа железобетонный;
- Стены: газобетонные блоки;
- Перекрытие: плиты железобетонные;
- Крыша: фермы с поликорбонатом.

Габаритные размеры здания:
Длина: 144,0 м;
Ширина: 42,0 м;
Высота: 30,5 м.

Расчет конструкций: произведен в ПК «Lira».

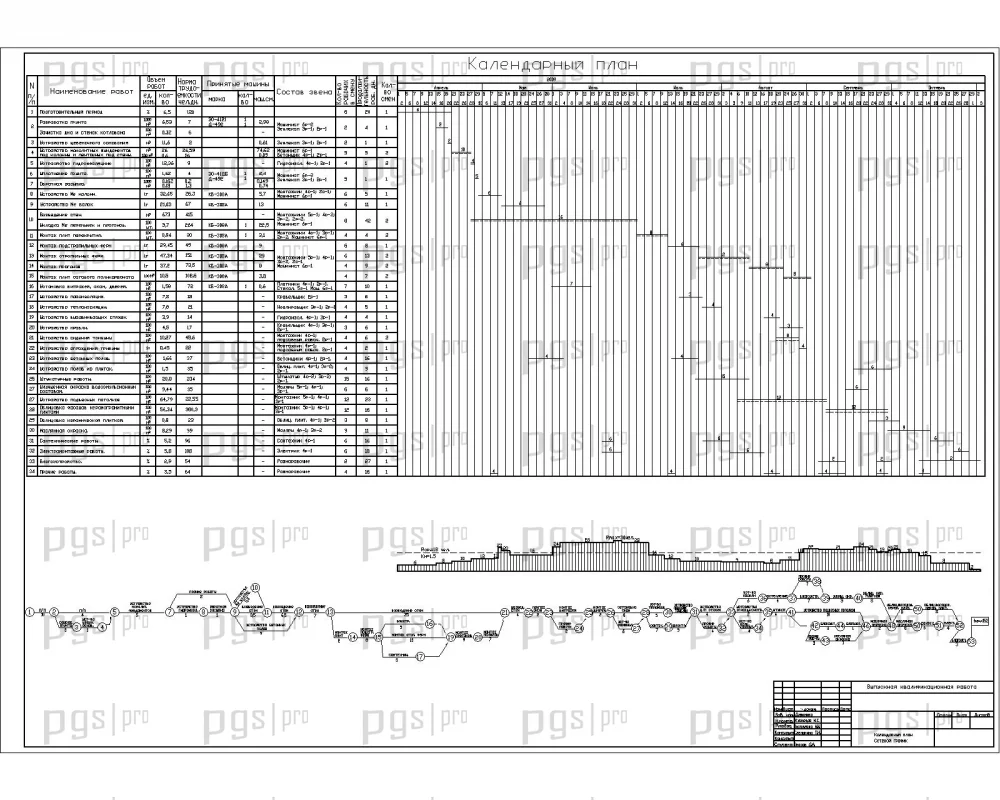

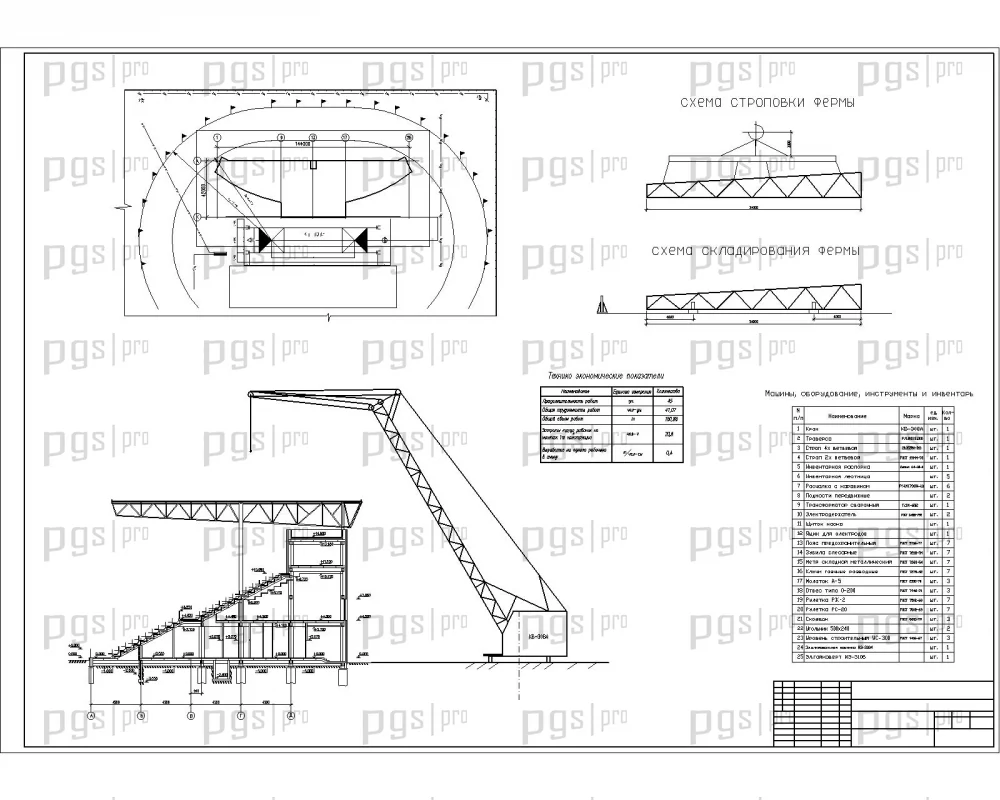

Технологическая карта (ППР) на монтаж ферм.

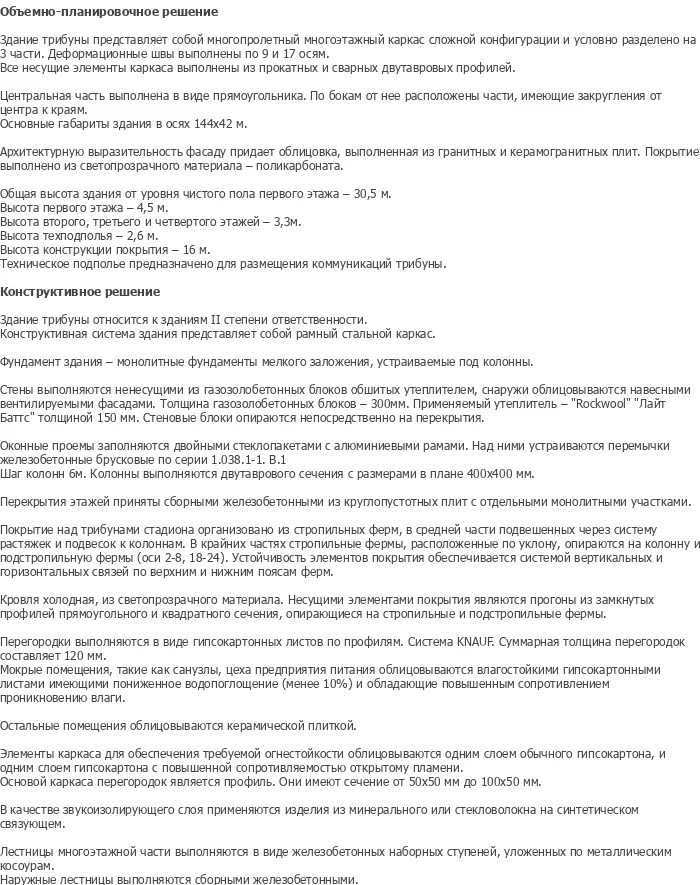

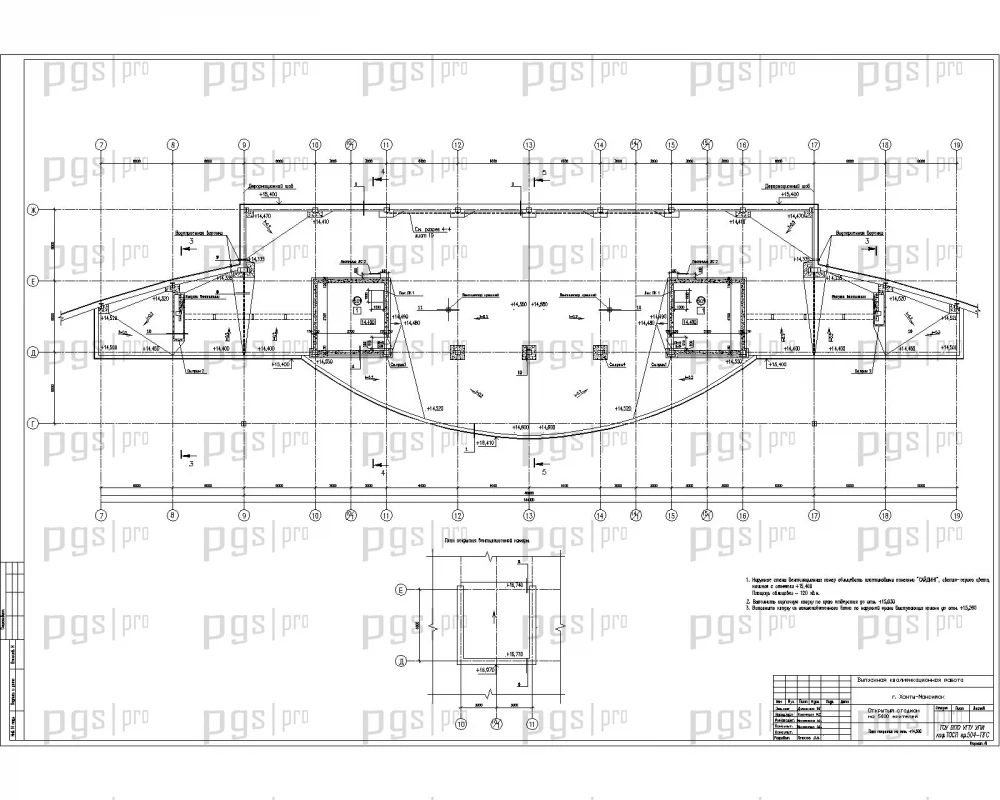

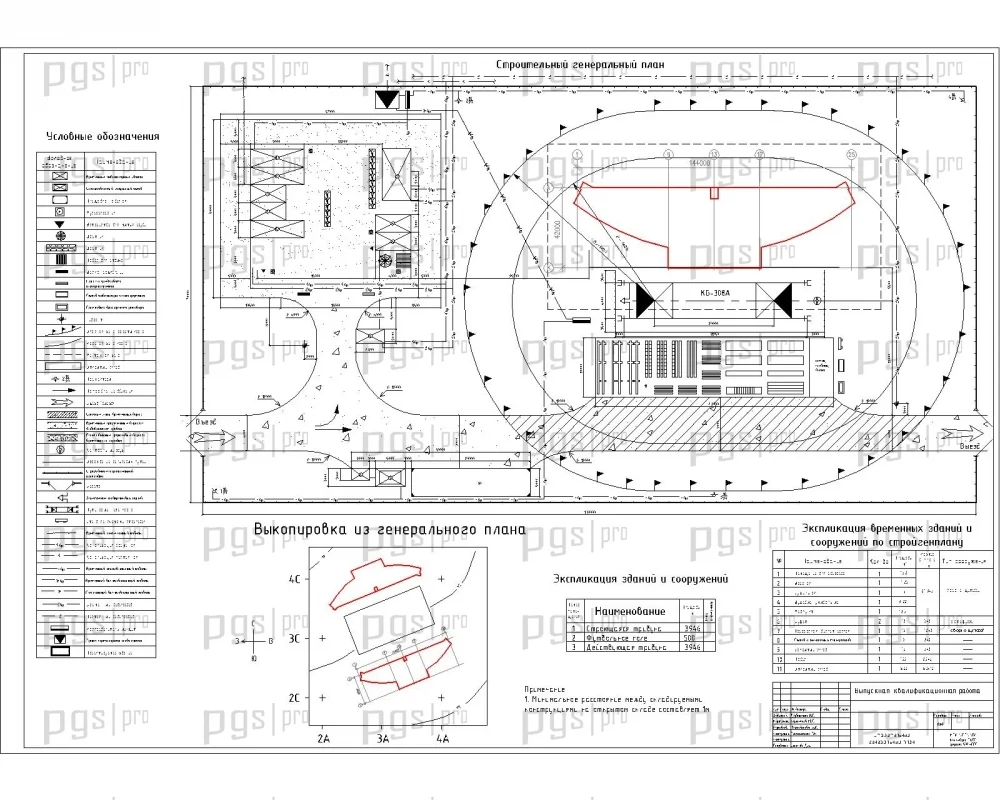

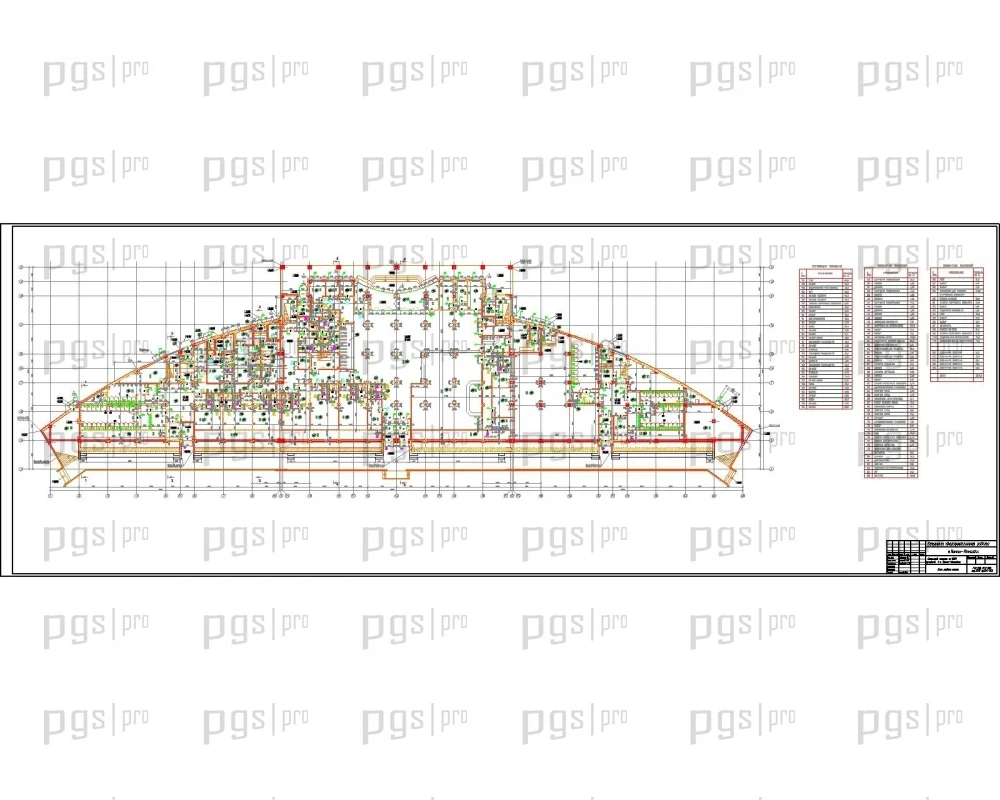

Объемно-планировочное решение

Здание трибуны представляет собой многопролетный многоэтажный каркас сложной конфигурации и условно разделено на 3 части. Деформационные швы выполнены по 9 и 17 осям.
Все несущие элементы каркаса выполнены из прокатных и сварных двутавровых профилей.

Центральная часть выполнена в виде прямоугольника. По бокам от нее расположены части, имеющие закругления от центра к краям.
Основные габариты здания в осях 144х42 м.

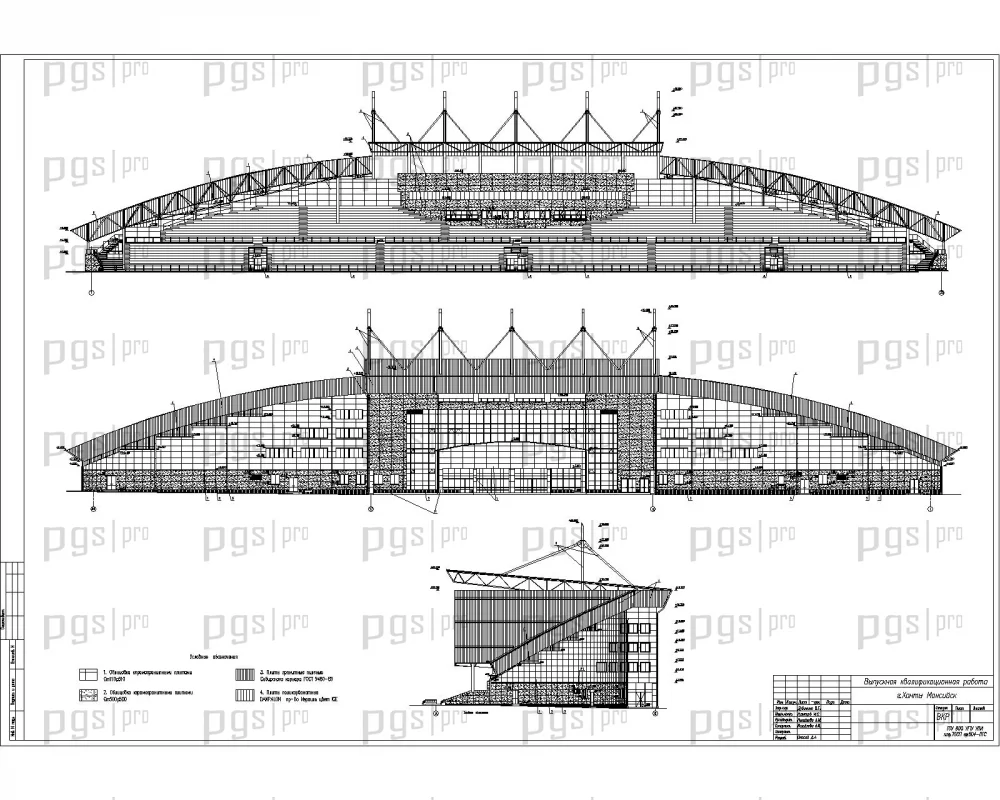

Архитектурную выразительность фасаду придает облицовка, выполненная из гранитных и керамогранитных плит. Покрытие выполнено из светопрозрачного материала – поликарбоната.

Общая высота здания от уровня чистого пола первого этажа – 30,5 м.
Высота первого этажа – 4,5 м.
Высота второго, третьего и четвертого этажей – 3,3м.
Высота техподполья  – 2,6 м.
Высота конструкции покрытия – 16 м.
Техническое подполье предназначено для размещения коммуникаций трибуны.

Конструктивное решение

Здание трибуны относится к зданиям II степени ответственности.
Конструктивная система здания представляет собой рамный стальной каркас.

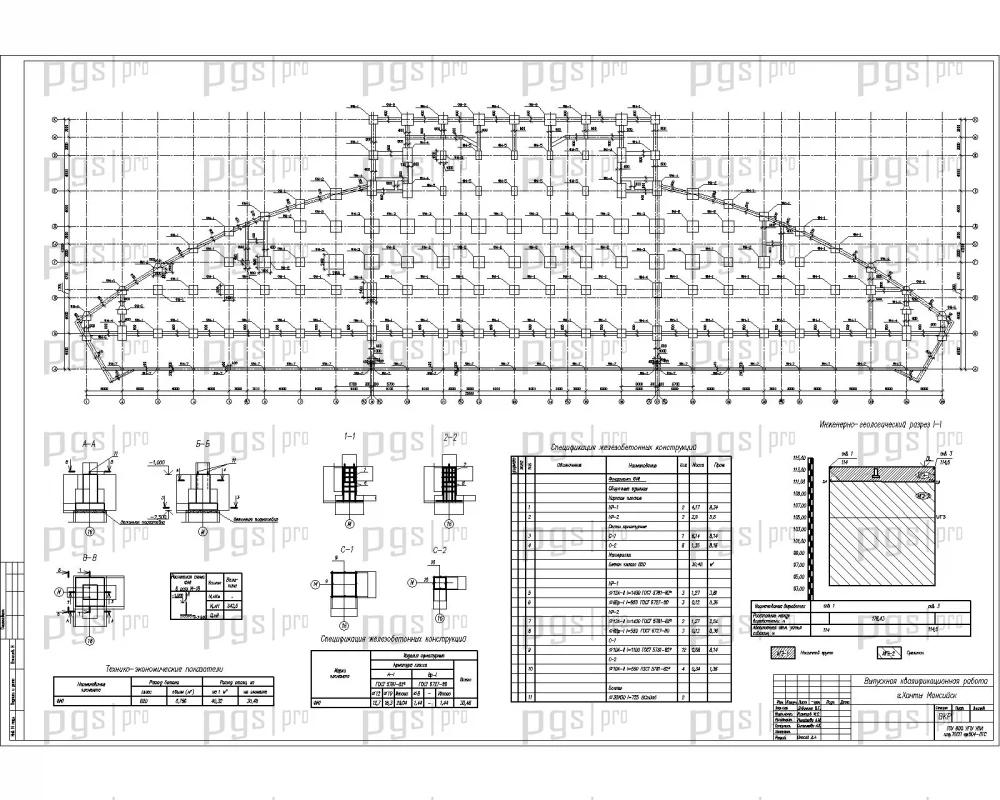

Фундамент здания – монолитные фундаменты мелкого заложения, устраиваемые под колонны.

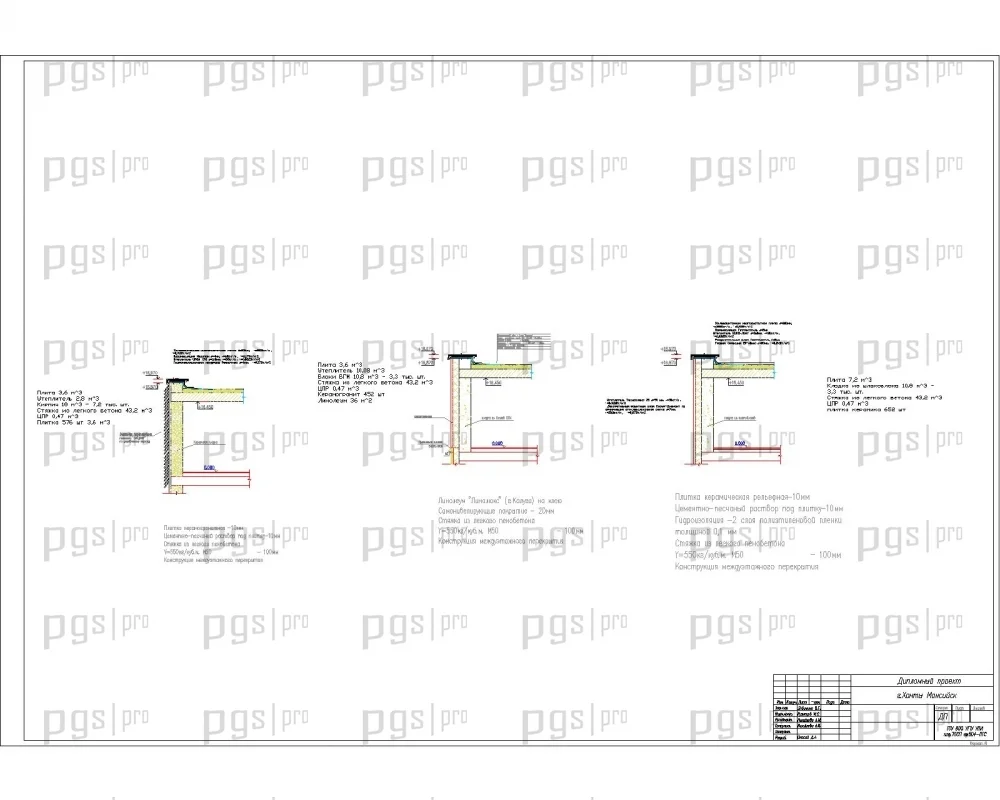

Стены выполняются ненесущими из газозолобетонных блоков обшитых утеплителем, снаружи облицовываются навесными вентилируемыми фасадами. Толщина газозолобетонных блоков – 300мм. Применяемый утеплитель – "Rockwool" "Лайт Баттс" толщиной 150 мм. Стеновые блоки опираются непосредственно на перекрытия.

Оконные проемы заполняются двойными стеклопакетами с алюминиевыми рамами. Над ними устраиваются перемычки железобетонные брусковые по серии 1.038.1-1. В.1
Шаг колонн 6м. Колонны выполняются двутаврового сечения с размерами в плане 400х400 мм.

Перекрытия этажей приняты сборными железобетонными из круглопустотных плит с отдельными монолитными участками.

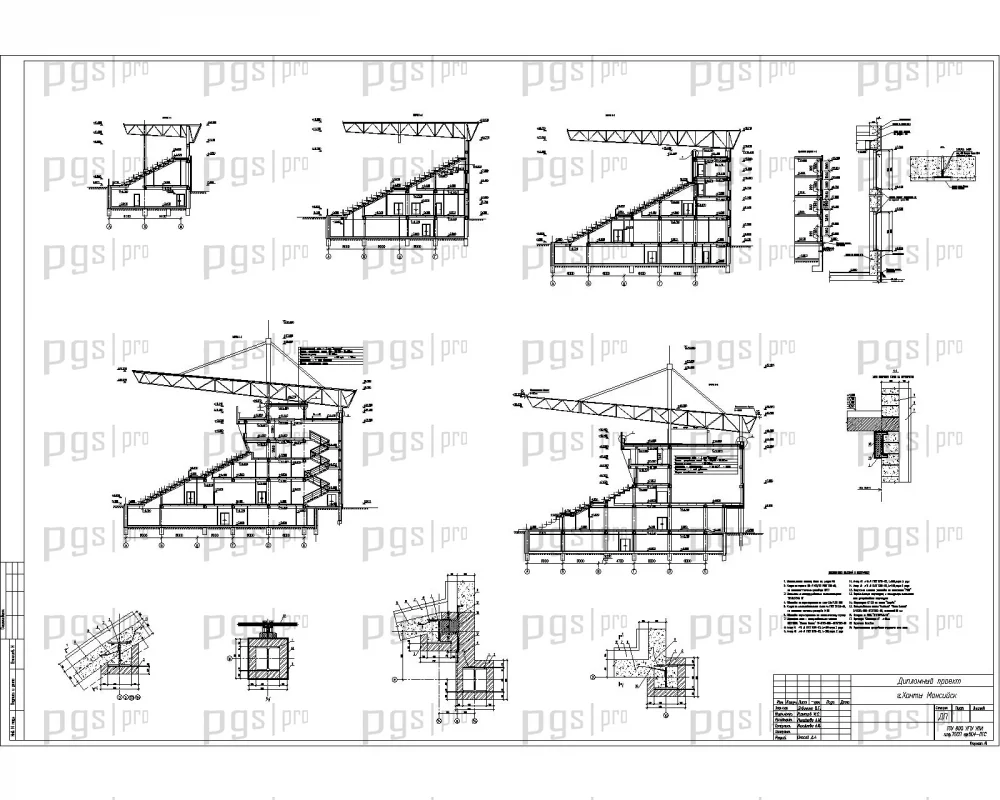

Покрытие над трибунами стадиона организовано из стропильных ферм, в средней части подвешенных через систему растяжек и подвесок к колоннам. В крайних частях стропильные фермы, расположенные по уклону, опираются на колонну и  подстропильную фермы (оси 2-8, 18-24). Устойчивость элементов покрытия обеспечивается системой вертикальных и горизонтальных связей по верхним и нижним поясам ферм.

Кровля холодная, из светопрозрачного материала. Несущими элементами покрытия являются прогоны из замкнутых профилей прямоугольного и квадратного сечения, опирающиеся на стропильные и подстропильные фермы.

Перегородки выполняются в виде гипсокартонных листов по профилям. Система KNAUF. Суммарная толщина перегородок составляет 120 мм.
Мокрые помещения, такие как санузлы, цеха предприятия питания облицовываются влагостойкими гипсокартонными листами имеющими пониженное водопоглощение (менее 10%) и обладающие повышенным сопротивлением проникновению влаги.

Остальные помещения облицовываются керамической плиткой.

Элементы каркаса для обеспечения требуемой огнестойкости облицовываются одним слоем обычного гипсокартона, и одним слоем гипсокартона с повышенной сопротивляемостью открытому пламени.
Основой каркаса перегородок является профиль. Они имеют сечение от 50х50 мм до 100х50 мм.

В качестве звукоизолирующего слоя применяются изделия из минерального или стекловолокна на синтетическом связующем.

Лестницы многоэтажной части выполняются в виде железобетонных наборных ступеней, уложенных по металлическим косоурам.
Наружные лестницы выполняются сборными железобетонными.
