Дипломный проект №1047 «Общеобразовательная школа в г. Старый Оскол» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для обучения учащихся начальных и средних классов в условиях городской застройки. Проект выполнен с учетом климатических условий Старого Оскола и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входят 13 листов чертежей в формате DWG (AutoCAD) и 210 листов пояснительной записки в MS Word.

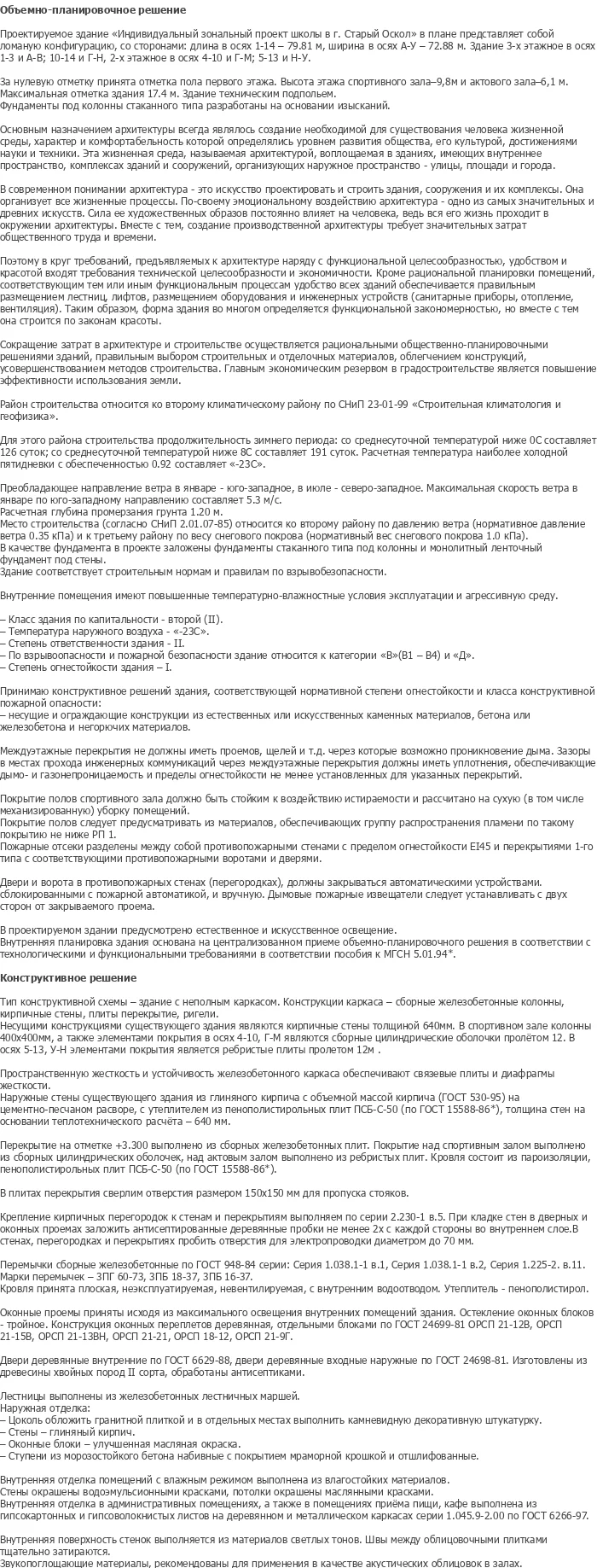

Проектируемый объект — общеобразовательная школа в городе Старый Оскол. Данный ПГС дипломный проект разработан в соответствии с современными требованиями к проектированию образовательных учреждений и предназначен для обучения учащихся начальных и средних классов. Здание в плане представляет собой сложную конфигурацию, состоящую из нескольких корпусов разной этажности: 3-этажное в осях 1-3 и А-В, 10-14 и Г-Н, 2-этажное в осях 4-10 и Г-М, 5-13 и Н-У. Длина здания в осях 1-14 составляет 79,81 м, ширина в осях А-У — 72,88 м.

За нулевую отметку принята отметка пола первого этажа. Высота этажа спортивного зала составляет 9,8 м, актового зала — 6,1 м. Максимальная отметка здания 17,4 м. Здание техническим подпольем. Фундаменты под колонны стаканного типа разработаны на основании инженерно-геологических изысканий. В здании предусмотрены спортивный зал, актовый зал, классные комнаты, административные и бытовые помещения. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию социальных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1047 предлагает оптимальное соотношение цены и качества.

Район строительства относится ко второму климатическому району по СНиП 23-01-99. Для этого района продолжительность зимнего периода со среднесуточной температурой ниже 0C составляет 126 суток, со среднесуточной температурой ниже 8C составляет 191 суток. Расчетная температура наиболее холодной пятидневки с обеспеченностью 0.92 составляет -23C. Преобладающее направление ветра в январе — юго-западное, в июле — северо-западное. Максимальная скорость ветра в январе по юго-западному направлению составляет 5.3 м/с. Расчетная глубина промерзания грунта 1.20 м.

Основным назначением архитектуры является создание необходимой для существования человека жизненной среды, характер и комфорт обстановки которой определялись уровнем развития общества, его культурой, достижениями науки и техники. В современном понимании архитектура — это искусство проектировать и строить здания, сооружения и их комплексы. Она организует все жизненные процессы. По-своему эмоциональному воздействию архитектура — одно из самых значительных в развитии искусств.

Помимо круг требований, предъявляемых к архитектуре наряду с функциональной целесообразностью, удобством и красотой входят требования технической целесообразности и экономичности. Кроме рациональной планировки помещений соответствующим тем или иным функциональным процессам удобство всех зданий обеспечивается правильным размещением лестниц, лифтов, размещением оборудования и инженерных устройств. Таким образом, форма здания в многом определяется функциональной закономерностью, но вместе с тем она строится по законам красоты.

Внутренняя планировка здания основана на централизованном приеме объемно-планировочного решения в соответствии с технологическими и функциональными требованиями в соответствии с пособиями к МГСН 5.01.94. В здании предусмотрены естественное и искусственное освещение. Внутренние помещения имеют повышенные температурно-влажностные условия эксплуатации и агрессивную среду. Класс капитальности здания — второй (II), степень огнестойкости — I, категория по взрывоопасности и пожарной безопасности — «В» (В1-В4) и «Д».

Тип конструктивный решения — здание с неполным каркасом. Конструкции каркаса — сборные железобетонные колонны, кирпичные стены, плиты перекрытия, ригели. Несущими конструкциями существенного здания являются кирпичные стены толщиной 640 мм. В спортивном зале колонны 400×400 мм, а также элементами покрытия в осях 4-10, Г-М являются сборные цилиндрические оболочки пролетом 12 м. В осях 5-13, У-Н элементами покрытия является ребристые плиты пролетом 12 м.

Пространственную жесткость и устойчивость железобетонного каркаса обеспечивают связевые плиты и диафрагмы жесткости. Наружные стены существенного здания из глиняного кирпича с обмазкой массой кирпича (ГОСТ 530-95) на цементно-песчаном растворе, с утеплителем из пенополистирольных плит ПСБ-С-50 (по ГОСТ 15588-86), толщина стен на основании теплотехнического расчета — 640 мм. Перекрытие на отметке +3.300 выполнено из сборных железобетонных плит. Покрытие над спортивным залом выполнено из сборных цилиндрических оболочек, над актовым залом выполнено из ребристых плит. Кровля состоит из пароизоляции, пенополистирольных плит ПСБ-С-50 (по ГОСТ 15588-86).

В плитах перекрытий сверлят отверстия размером 150×150 мм для пропуска стояков. Крепление кирпичных перегородок к стенам и перекрытиям выполняется по серии 2.230-1 в.5. При кладке стен в дверных и оконных проемах заложить антисептированные деревянные пробки не менее 2х с каждой стороны во внутреннем слое. В стенах, перегородках и перекрытиях пробить отверстия для электропроводки диаметром до 70 мм. Перемычки — сборные железобетонные по ГОСТ 948-84 серии: Серия 1.038.1-1 в.1, Серия 1.038.1-1 в.2, Серия 1.225-2. в.11. Марки перемычек — ЗПГ 60-73, ЗПБ 18-37, ЗПБ 16-37.

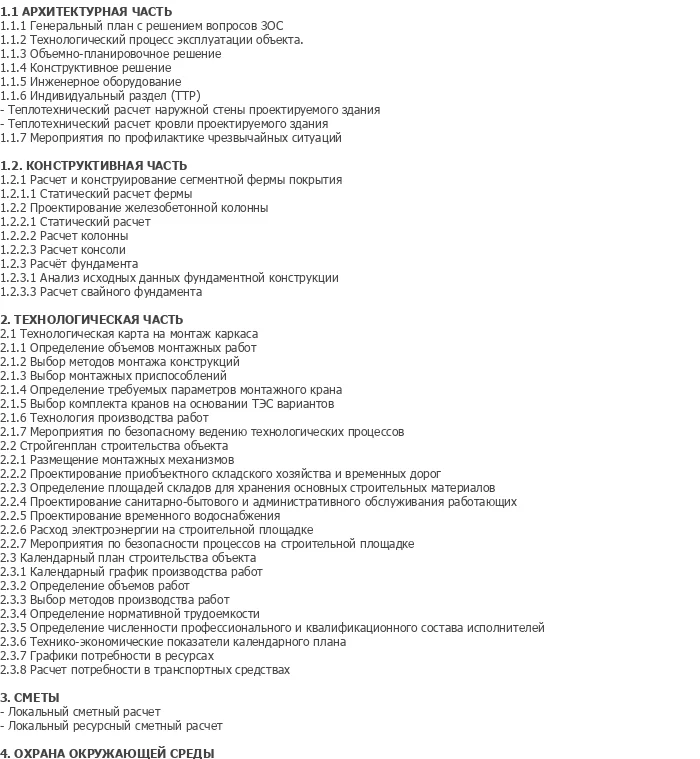

В разделе «Технология и организация строительства» разработана технологическая карта на монтаж каркаса. Карта включает определение объемов монтажных работ, выбор методов монтажа конструкций, выбор монтажных приспособлений, определение требуемых параметров монтажного крана, выбор комплекта кранов на основании ТЭС вариантов, технологию производства работ, мероприятия по безопасному ведению технологических процессов.

Разработан стройгенплан строительства объекта с размещением монтажных механизмов, проектированием приобъектного складского хозяйства и временных дорог, определением площадей складов для хранения основных строительных материалов, проектированием санитарно-бытового и административного обслуживания работающих, проектированием временного водоснабжения, расчетом электроэнергии на строительной площадке, мероприятиями по безопасности процессов на строительной площадке.

Составлен календарный план строительства объекта с календарным графиком производства работ, определением объемов работ, выбором методов производства работ, определением нормативной трудоемкости, определением численности профессионального и квалификационного состава исполнителей, технико-экономическими показателями календарного плана, графиками потребности в ресурсах, расчетом потребности в транспортных средствах. В разделе «Сметы» выполнены локальный сметный расчет и локальный ресурсный сметный расчет. В разделе «Охрана окружающей среды» предусмотрены мероприятия по охране окружающей среды при строительстве и эксплуатации здания.

Диплом №1047 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 210 листов пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: здание сложной конфигурации с различной этажностью корпусов, спортивным и актовым залами повышенной высоты.
• Разнообразие конструкций: сборные железобетонные колонны, кирпичные стены, плиты перекрытия, сборные цилиндрические оболочки, ребристые плиты — расчет и конструирование всех основных элементов.
• Расчет фермы покрытия: статический расчет сегментной фермы покрытия спортивного зала с проектированием железобетонной колонны, консоли, фундамента.
• Практическая направленность: технологическая карта на монтаж конструкций покрытия спортивного зала, календарный график, строительный генплан, сметы.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: готовый диплом ПГС по цене 3 000 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1047 по доступной цене.
