Дипломный проект №1048 «Аквапарк с гостиницей и подземной автостоянкой в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социально-культурных и рекреационных зданий и предназначен для организации досуга, отдыха и размещения посетителей. Проект выполнен с учетом городских условий Москвы и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект или скачать проект №1048 можно на pgsdiplom.pro по доступной цене.

Проектируемый объект — многофункциональный рекреационно-гостиничный комплекс, включающий аквапарк, гостиницу и подземную автостоянку на 328 машиномест для посетителей и 64 машиноместа для служебного транспорта. Данный шаблон проекта разработан для реализации в густонаселенной городской среде г. Москва и отличается сложной объемно-планировочной композицией с доминирующим купольным покрытием над аквапарком. Общественная автостоянка расположена под зданием аквапарка на отметке 116.45 м и связана с городской дорогой, проходящей под эстакадой центрального ядра на отметке 120.50.

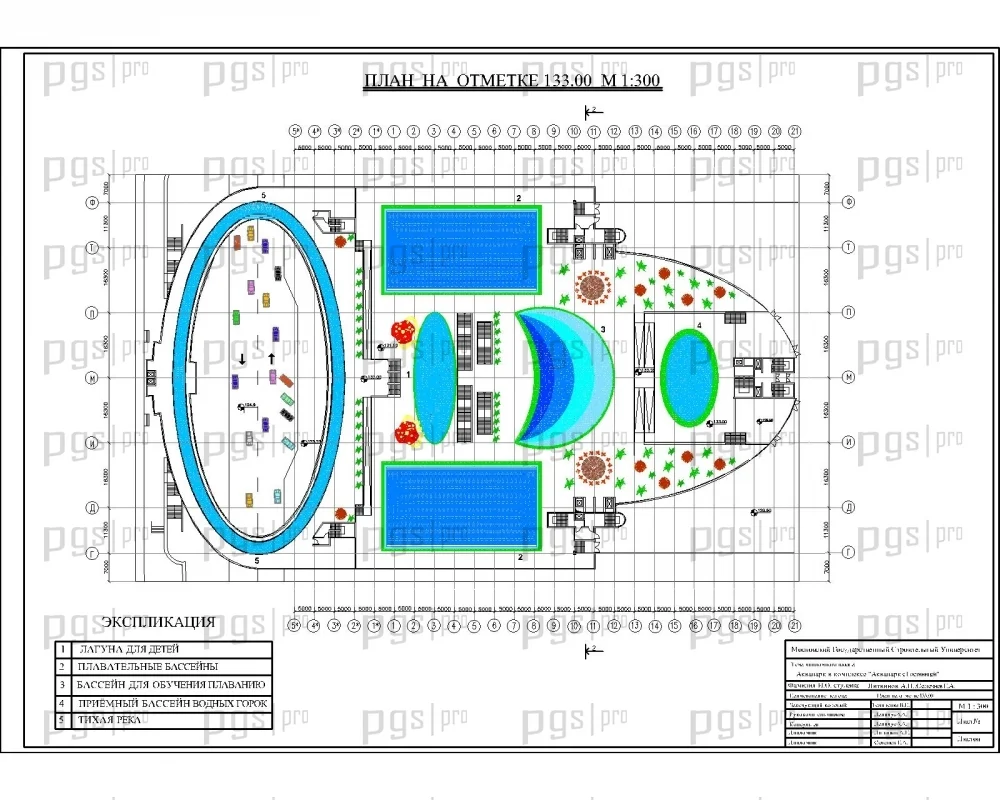

Комплекс предусматривает пять функциональных уровней аквапарка: подземный уровень (+120.30) с билетными кассами и административными помещениями, первый уровень (+125.20) с влажной зоной и аквариумом, второй уровень (+131.50) с лагуной под куполом, а также дополнительные этажи на отметках +133.00 и +149.90 с приемными бассейнами водных горок протяженностью 220 м. Этот ПГС дипломный проект подходит студентам строительных специальностей, изучающих проектирование сложных общественных зданий с подземными сооружениями.

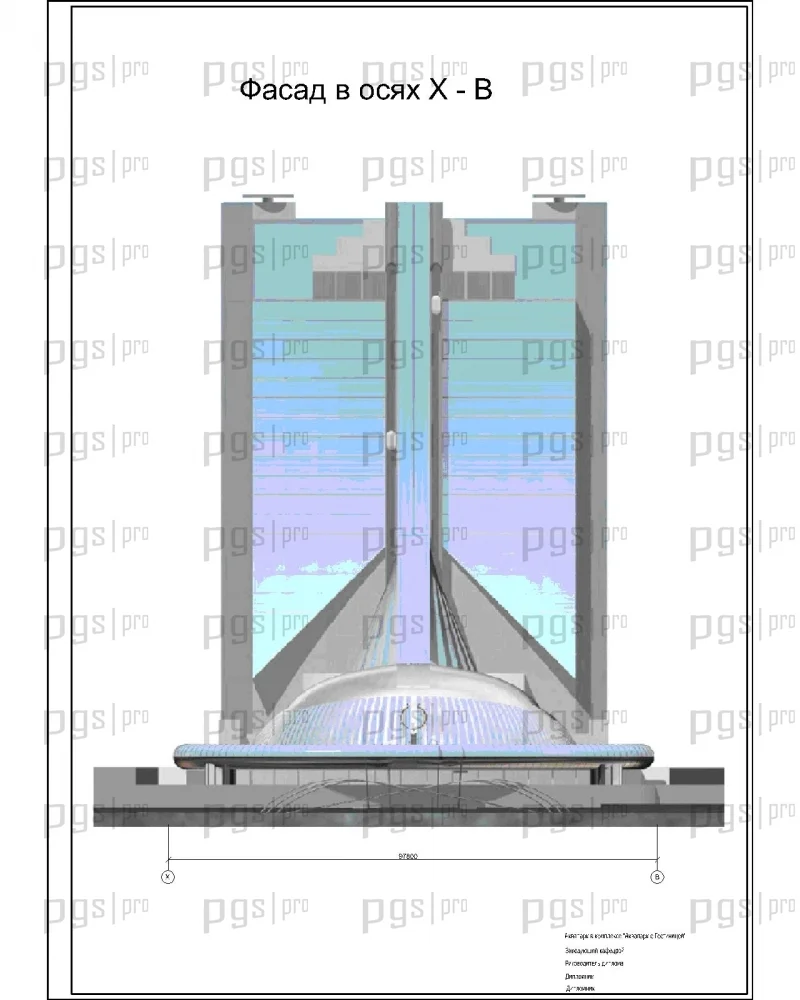

Гостиничная часть комплекса представляет собой высотное здание, примыкающее к аквапарку и соединенное с ним системой пешеходных переходов и эскалаторов. Связь с метрополитеном обеспечена эскалаторами, соединяющими подземный переход эстакады на отметке 109.20 с отметкой 125.20. Данный готовый диплом ПГС рекомендуется для защиты по направлению промышленное и гражданское строительство.

Функциональные связи в комплексе решены через систему многоуровневых пешеходных переходов с рациональным внутренним распределением потоков посетителей между аквапарком, гостиницей, автостоянками и прилегающими участками. Центральное ядро на отметке 125.50 служит основным узлом связи, от которого расходятся переходы к метрополитену, Краснопресненской набережной, автостоянке и гостинице.

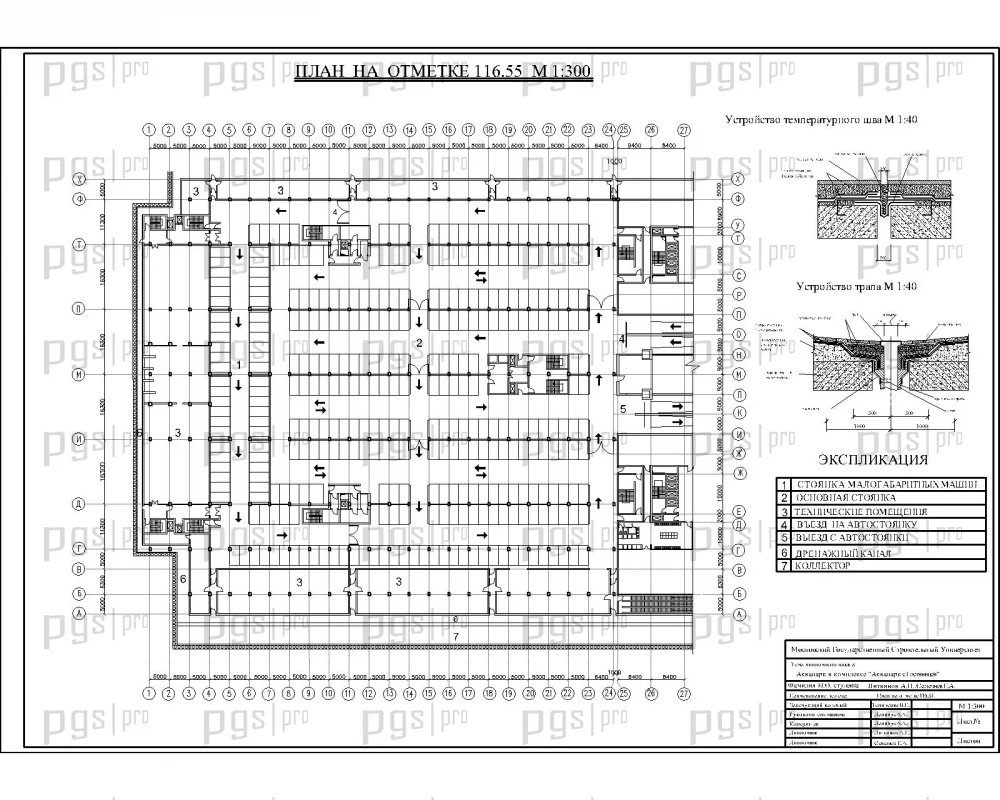

Подземный уровень автостоянки разделен на четыре противопожарных отсека, каждый из которых вмещает до 100 машин. Предусмотрены 6 лифтов для обслуживания клиентов и 2 противопожарных лифта. Каждый отсек снабжен двумя лестницами, ведущими наружу. Пешеходные переходы спроектированы с разделением потоков посетителей и обслуживающего персонала — служебные проходы не пересекаются с маршрутами гостей.

Аквапарк включает торговые галереи с магазинами, большой волновой бассейн, гидромассажные ванны, бассейны с анатомическими лежаками, пузырьковый массаж, приемные бассейны водных горок, бары и рестораны. На втором этаже под куполом размещены стартовые площадки водных горок и бар под конференц-залом с панорамными террасами. Гостиница включает номера различных категорий с видом на аквапарк и Москву-реку.

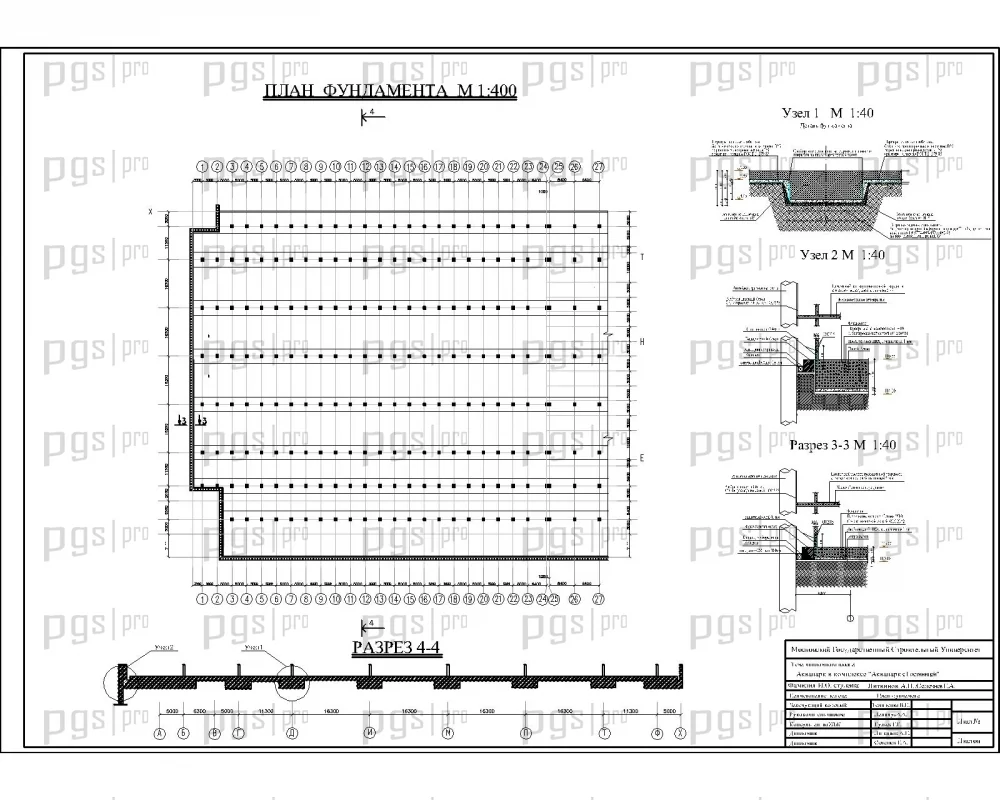

Конструктивная схема здания — каркасная. Для аквапарка используются сплошные фундаментные балки, расположенные под рядами колонн в направлении, параллельном общей длине пролетов. Основание фундамента на отметке 115.60, высота балок 2.00 м, толщина 0.50 м. Под гостиницей выполняется фундамент высотного здания на отметке 109.30 с целью ограничения деформаций окружающего грунта.

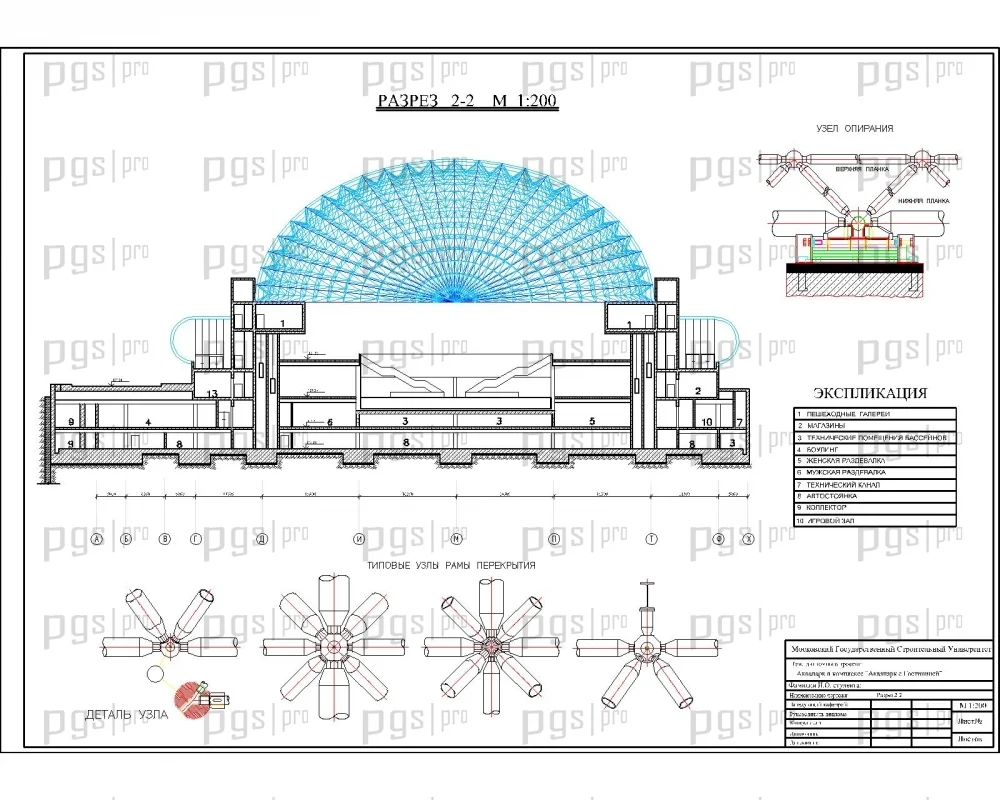

Автостоянка выполнена с прямоугольной сеткой колонн с шагом 5.00 м и межосевым расстоянием 16.30 м. Предусмотрена смешанная система конструкций: стальные колонны и балки с бетонным покрытием. Для купола аквапарка используется многослойная пространственная решетка из стали Fe 510 при полной наполненности кривизны. Геометрия купола обеспечивается продольной эллиптической направляющей длиной 102.50 м и высотой 23.30 м. Перемычки направляющих образуются эллипсами с малой осью 64.00 м и большой осью 102.50 м. Купол опирается на пять опор, передающих нагрузки на фундамент.

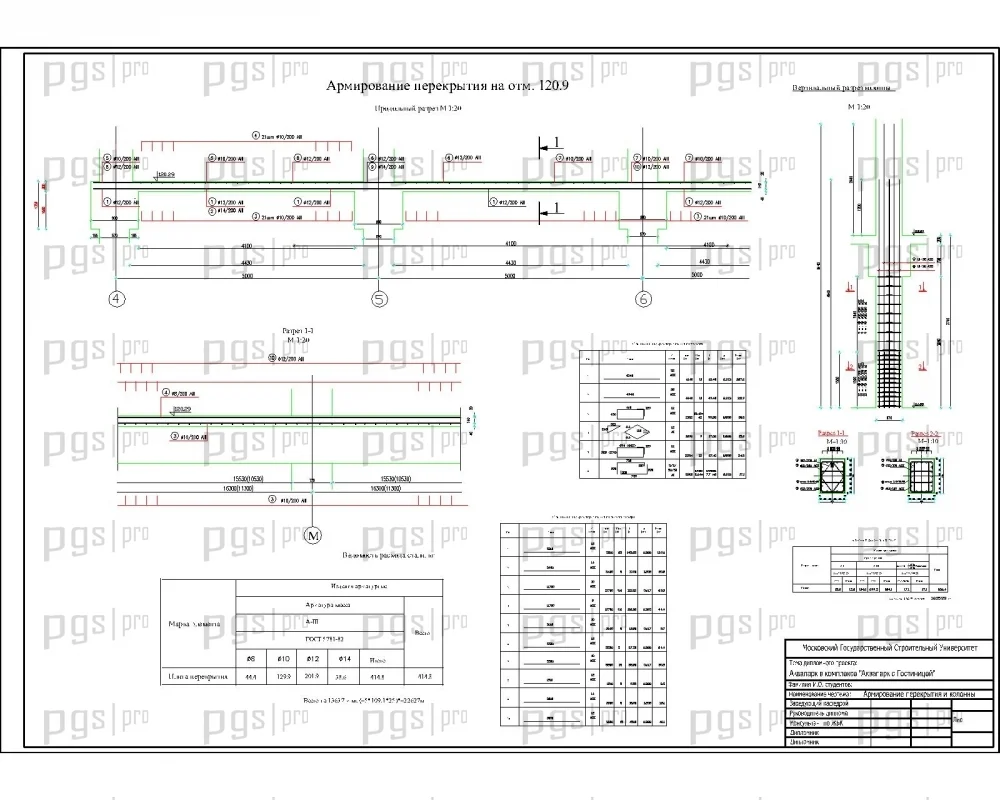

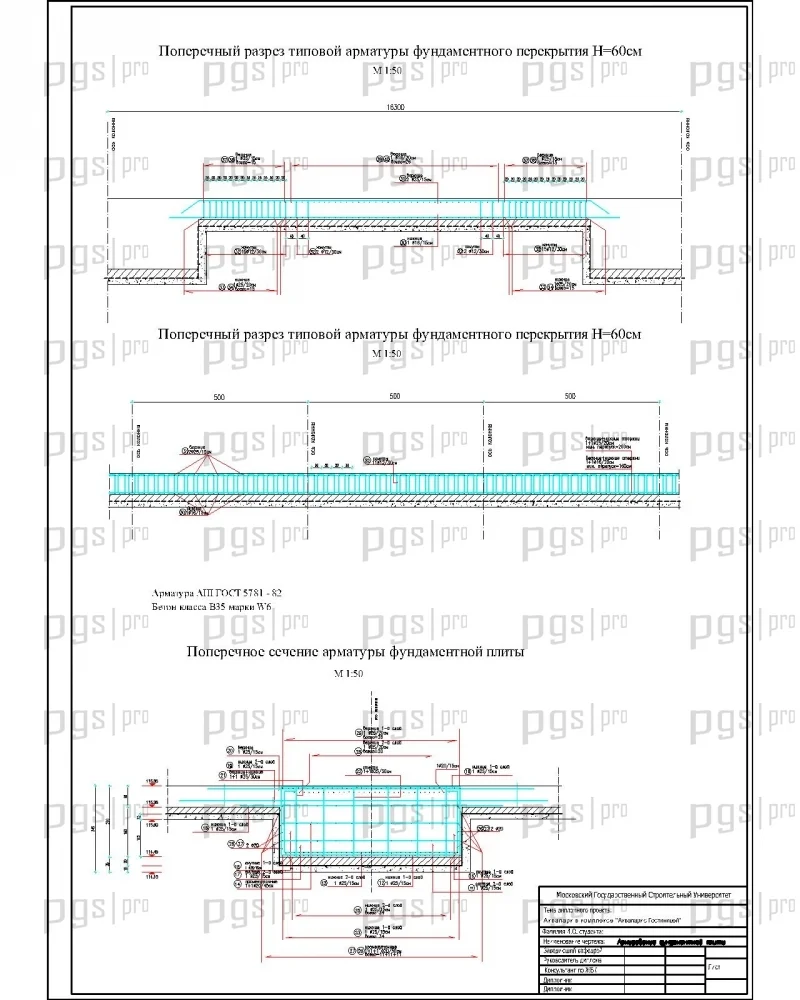

Купол соединяется с высотным зданием гостиницы поверхностью в виде паруса. Армирование перекрытий и колонн выполнено с использованием современных методов расчета. Расчет конструкций проведен ручным способом в соответствии с требованиями вузовской программы по специальности ПГС. Если вам необходимо скачать проект с полным комплектом конструктивных решений — данный шаблон проекта содержит все необходимые чертежи.

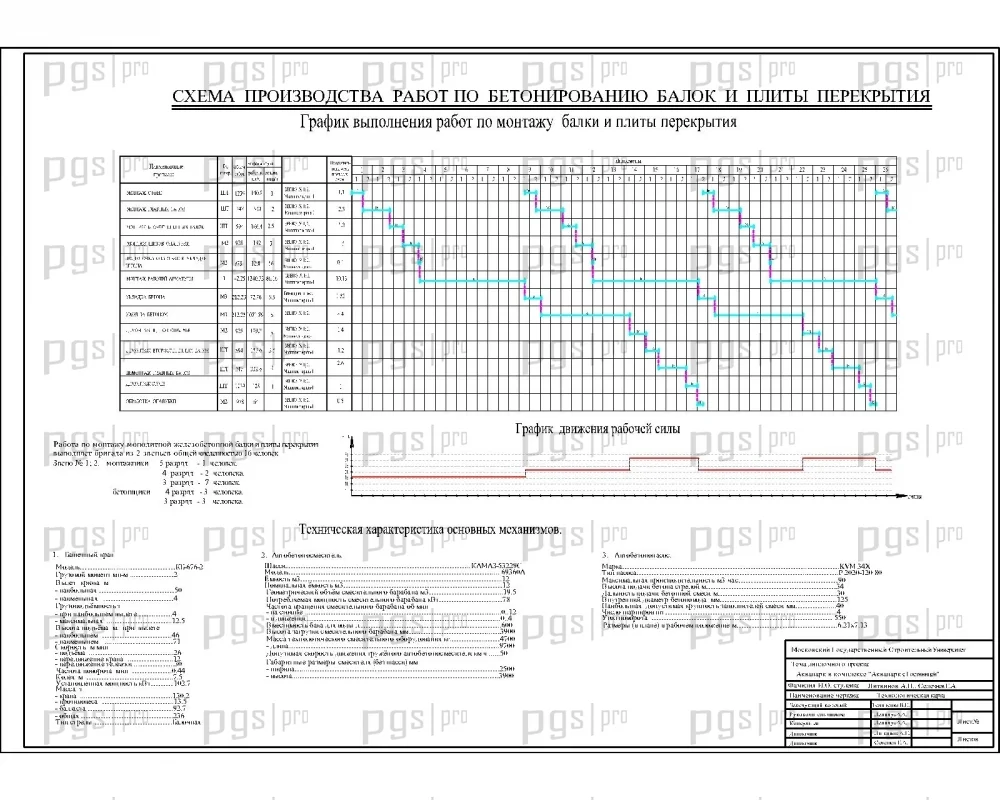

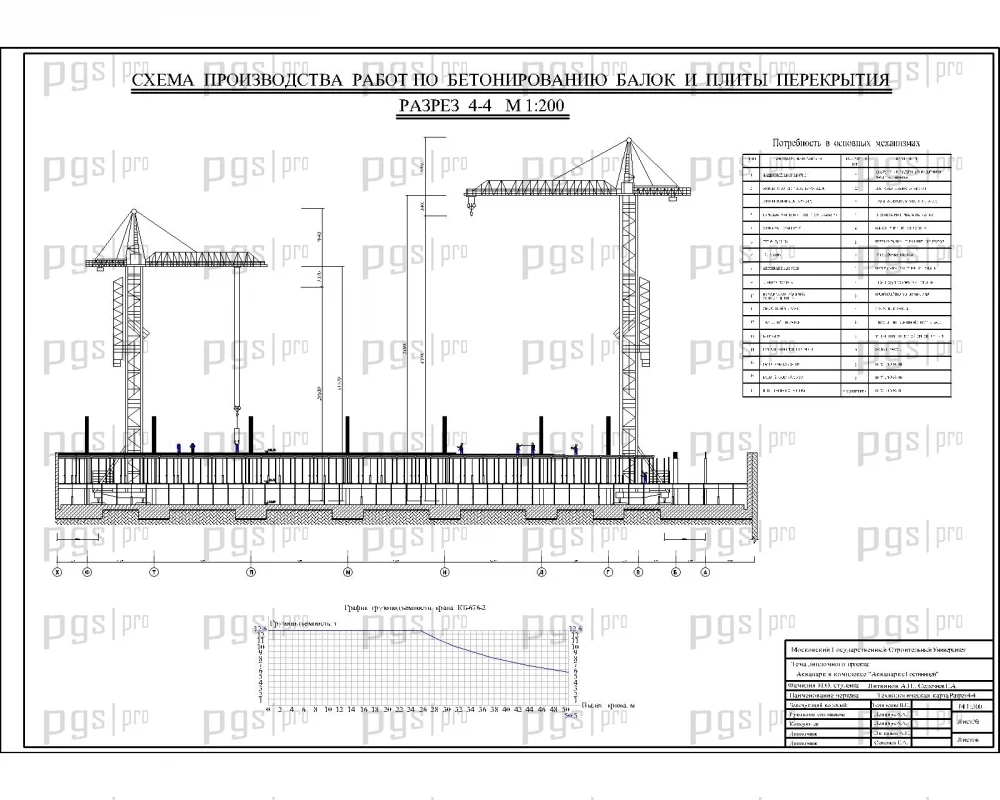

Технологическая карта выполнена на бетонирование балок и плит перекрытия и включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Карта содержит схему производства работ с указанием последовательности монтажа опалубки, армирования и бетонирования конструкций.

Календарный график производства работ составлен с учетом технологических пауз и сезонности строительства в условиях Москвы. График включает линейный график и диаграмму загрузки рабочих, что позволяет оптимизировать критический путь и ресурсное обеспечение стройплощадки. Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций и крановых установок.

Схема производства работ по возведению купола включает этапы монтажа пространственной решетки, устройства покрытия и гидроизоляции. Технологическая карта на бетонирование балок и плит перекрытия сопровождается расчетом потребности в машинах, оборудовании, инструменте и приспособлениях. Данный готовый диплом ПГС содержит полный комплект организационно-технологической документации для защиты.

Диплом №1048 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложная архитектурная композиция: уникальное сочетание купольного аквапарка, высотной гостиницы и подземной автостоянки — редкий объект для дипломного проектирования.
• Крупные габариты: здание 137,4 × 116,8 м с высотой купола 162 м — масштабный объект, демонстрирующий полный спектр инженерных решений.
• Разнообразие конструкций: фундаментные балки, каркас, пространственная решетка купола, железобетонные перекрытия — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта, календарный график, строительный генплан, схема производства работ по куполу.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Городская инфраструктура: проект учитывает связь с метрополитеном, автомобильные подходы, пешеходные эскалаторы и многоуровневые переходы.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

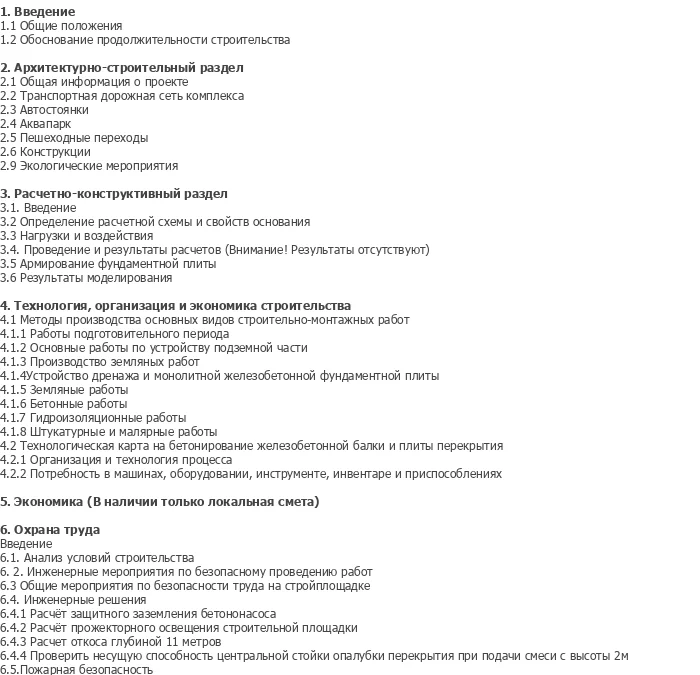

• Полная комплектация: 57 листов пояснительной записки и 14 листов графики AutoCAD.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1048 по доступной цене — 3 000 рублей.
