Диплом №1049 "Торгово - развлекательный комплекс в г. Николаев"

Дипломный проект №1049 «Торгово-развлекательный комплекс в г. Николаев» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения торговых площадей, развлекательных зон и кинотеатра в условиях городской застройки. Проект выполнен с учетом климатических условий Николаева и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. В состав проекта входят 12 листов чертежей в формате DWG (AutoCAD) и 141 лист пояснительной записки в MS Word.

Проектируемый объект — торгово-развлекательный комплекс в городе Николаев. Данный ПГС дипломный проект разработан в соответствии с современными требованиями к проектированию многофункциональных общественных зданий и предназначен для размещения торговых площадей, развлекательных зон и кинотеатра. Здание запроектировано с несущим железобетонным монолитным каркасом. В сечении имеет переменную этажность 7-8 этажей. Помещения здания имеют разную функциональную направленность, что можно проследить из экспликации помещений. Полностью здание имеет габариты 39 000 × 46 950 мм и высоту от отметки +0,000 до +30,520 метров.

Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию торгово-развлекательных комплексов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1049 предлагает оптимальное соотношение цены и качества. Проект может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Обращаем внимание, что к разделам конструирования ребристой плиты, колонны и ригеля, а также к технологическим картам на устройство покрытия и облицовку плиткой пояснительная записка отсутствует — в наличии только графическая часть.

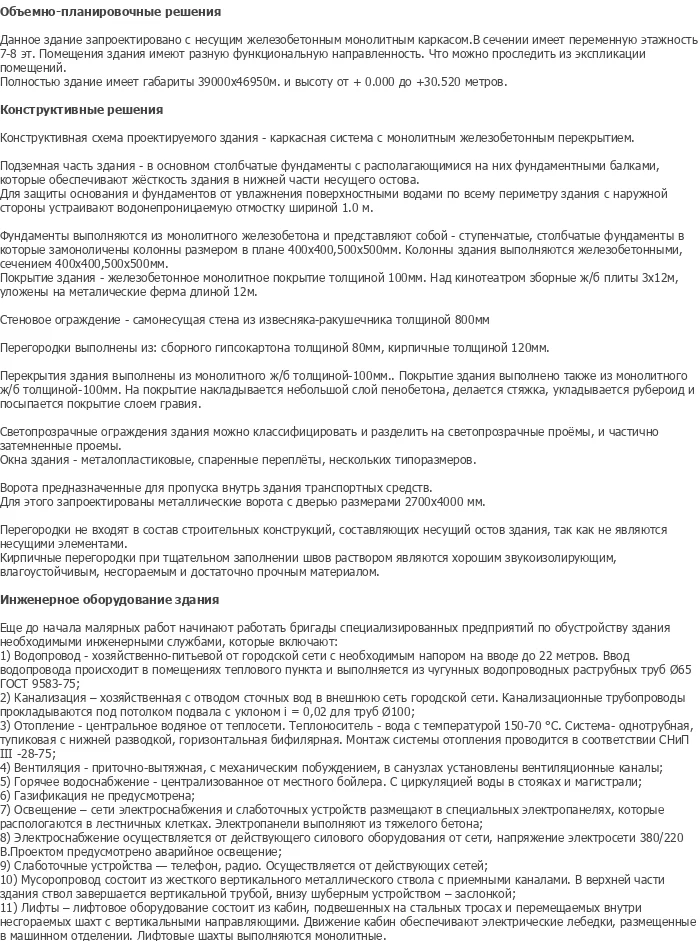

Объемно-планировочное решение здания базируется на принципе функционального зонирования с учетом различной этажности отдельных частей комплекса. В здании предусмотрены помещения различного функционального назначения: торговые залы, кинотеатр, административные и технические помещения, подсобные помещения. Переменная этажность 7-8 этажей позволяет рационально использовать площадь участка и создать выразительный архитектурный облик здания.

Фасад здания решен в современном стиле с элементами классической архитектуры. Окна здания — металлопластиковые, спаренные переплеты нескольких типоразмеров. Ворота предназначенные для пропуска внутрь здания транспортных средств запроектированы металлические с дверью размерами 2700×4000 мм. Светопрозрачные ограждения здания классифицируются и разделяются на светопрозрачные проемы и частично затемненные проемы.

Внутренняя планировка обеспечивает свободное перемещение посетителей между торговыми зонами и развлекательными помещениями. Помещения кинотеатра расположены в части здания с увеличенной высотой этажа, что позволяет разместить зрительный зал с необходимыми уклонами пола. Технические и подсобные помещения вынесены в менее престижные зоны фасада.

Конструктивная схема проектируемого здания — каркасная система с монолитным железобетонным перекрытием. Подземная часть здания — в основном столбчатые фундаменты с располагающимися на них фундаментными балками, которые обеспечивают жесткость здания в нижней части несущего остова. В целях защиты основания и фундаментов от увлажнения поверхностными водами по всему периметру здания с наружной стороны устраивают водонепроницаемую отмостку шириной 1,0 м.

Фундаменты выполняются из монолитного железобетона и представляют собой ступенчатые столбчатые фундаменты в сочетании с замоноличены колонны размером в плане 400×400, 500×500 мм. Колонны здания выполняются железобетонными, сечением 400×400, 500×500 мм. Покрытие здания выполнено из монолитного железобетона толщиной 100 мм. Над кинотеатром сборные ж/б плиты 3×12 м, уложены на металлические фермы длиной 12 м.

Стеновое ограждение — самонесущая стена из известняка-ракушечника толщиной 800 мм. Перегородки выполнены из сборного гипсокартона толщиной 80 мм и кирпичные толщиной 120 мм. Перекрытия здания выполнены из монолитного ж/б толщиной 100 мм. На покрытие здания накладывается небольшой слой пенобетона, делается стяжка, укладывается рубероид и посыпается покрытие слоем гравия. Кирпичные перегородки по штабельной конструкции шов раствором заполняются хорошим звукоизолирующим, влагостойким, негорючим и достаточно прочным материалом.

В разделе «Технология и организация строительства» разработаны три технологические карты: на устройство покрытия, на облицовку плиткой и на устройство паркета. Карта на устройство покрытия включает технологию выполнения строительных работ, выбор монтажных средств. Карта на облицовку плиткой содержит технологию отделочных работ. Карта на устройство паркета включает технологию укладки паркетного покрытия с учетом требований к основанию и материалам.

Разработан организационный раздел с календарным планом строительства и стройгенпланом. Календарный план содержит график производства работ с определением сроков и последовательности выполнения строительно-монтажных работ. Стройгенплан включает размещение строительной площадки, подъездных путей, складов строительных материалов, временных зданий и сооружений, размещение строительных машин и механизмов.

В разделе «Охрана труда, техники безопасности и экологии» предусмотрены мероприятия по организации строительной площадки, участков работ и рабочих мест, эксплуатации строительных машин, технической оснастки и инструмента, транспортных работ, электросварочных и газопламенных работ, погрузочно-разгрузочных работ, изоляционных работ, земляных работ, каменных работ, бетонных и железобетонных работ, монтажных работ, электромонтажных работ, кровельных работ, отделочных работ, устройства искусственных оснований и буровых работ. Также включены разделы по пожарной безопасности, санитарии и гигиене труда, пыли и газам.

Диплом №1049 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 141 лист пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: многофункциональный комплекс с переменной этажностью 7-8 этажей и кинотеатром повышенной высоты.
• Разнообразие конструкций: монолитный железобетонный каркас, столбчатые фундаменты, монолитные перекрытия, сборные плиты на металлических фермах, стены из известняка-ракушечника.
• Три технологические карты: устройство покрытия, облицовка плиткой, устройство паркета — широкий охват отделочных работ.
• Инженерное оборудование: водопровод, канализация, отопление, вентиляция, горячее водоснабжение, электроснабжение, слаботочные системы, мусоропровод, лифты.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и экологии.
• Доступная стоимость: готовый диплом ПГС по цене 3 000 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1049 по доступной цене.
