Дипломный проект №1050 «Здание налоговой инспекции в г. Пермь» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории административных зданий и предназначен для размещения налоговой инспекции и казначейства. Проект выполнен с учетом климатических условий Пермского края и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект или скачать проект №1050 можно на pgsdiplom.pro по доступной цене.

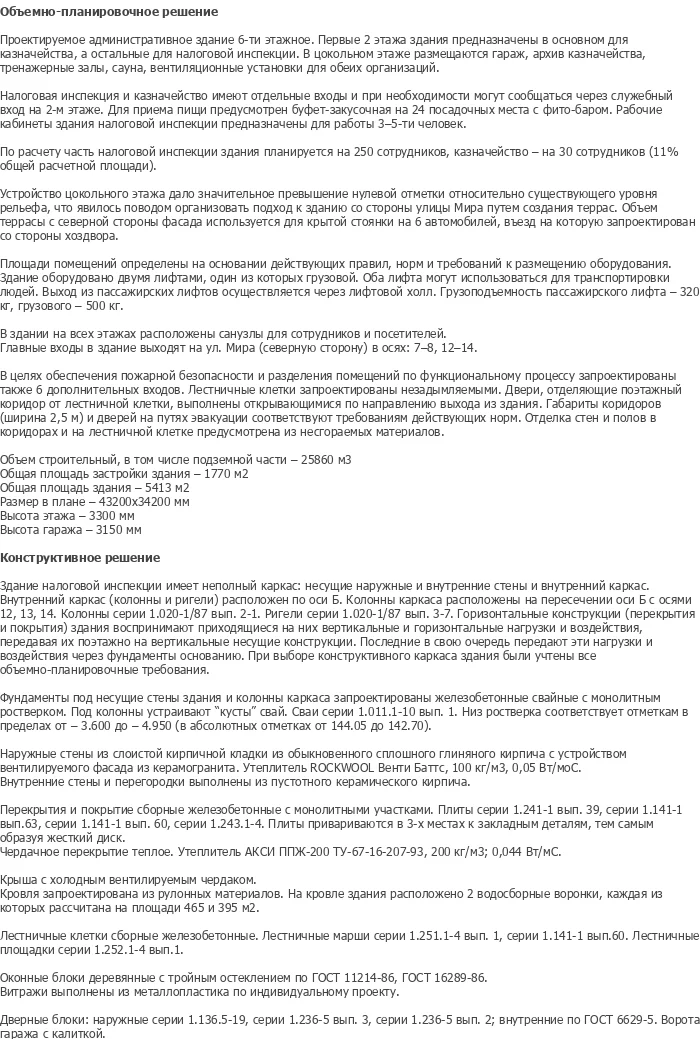

Проектируемый объект — шестиэтажное административное здание налоговой инспекции с цокольным этажом, расположенное в г. Пермь. Данный шаблон проекта разработан для размещения 250 сотрудников налоговой инспекции и 30 сотрудников казначейства, что составляет 11% от общей расчетной площади. Здание имеет сложную конфигурацию в плане с выступающим цилиндрическим объемом лестнично-лифтового ядра и рассчитано на интенсивное движение посетителей и документооборот.

Общий строительный объем здания составляет 25 860 м³, общая площадь застройки — 1770 м², общая площадь здания — 5413 м². Размер здания в плане — 43,2 × 34,2 м, высота этажа — 3300 мм, высота гаража — 3150 мм. В цокольном этаже размещаются гараж на 6 автомобилей, архив, казначейство, тренажерные залы, сауна и вентиляционные установки. Этот ПГС дипломный проект подходит студентам строительных специальностей, изучающих проектирование многоэтажных общественных зданий с подземными сооружениями.

Здание имеет отдельные входы для налоговой инспекции и казначейства, связанные служебным ходом на 2-м этаже. Для приема пищи предусмотрен буфет-закусочная на 24 посадочных места с фито-баром. Рабочие кабинеты рассчитаны на работу 3–5 человек. Главные входы в здание выходят на ул. Мира (северную сторону) в осях 7–8, 12–14. Данный готовый диплом ПГС рекомендуется для защиты по направлению промышленное и гражданское строительство.

Функциональные связи в здании решены поэтажно с четким зонированием административной, служебной и технической функций. Первые 2 этажа предназначены в основном для налоговой инспекции. Площади помещений определены на основании действующих правил, норм и требований к размещению оборудования, здание оборудовано двумя лифтами, один из которых грузовой. Грузоподъемность пассажирского лифта — 320 кг, грузового — 500 кг.

На всех этажах расположены санузлы для сотрудников и посетителей. В целях обеспечения пожарной безопасности и разделения помещений по функциональному процессу запроектированы также 6 дополнительных входов. Лестничные клетки запроектированы незадымляемыми, двери, отделяющие коридоры от лестничной клетки, выполнены открывающимися по направлению выхода из здания. Габариты коридоров (ширина 2,5 м) и дверей на путях эвакуации соответствуют требованиям действующих норм. Отделка стен и полов в коридорах и на лестничной клетке предусмотрена из негорючих материалов.

Устройство цокольного этажа дало значительное превышение нулевой отметки относительно существующего уровня земли, что явилось поводом организовать подход к зданию со стороны улицы Мира путем создания террас. Объем подъезда с северовосточной стороны фасада используется для крытой стоянки на 6 автомобилей, въезд на которую запроектирован со стороны хоздвора. Архитектурный облик здания формируется сочетанием прямолинейных корпусов и выступающего цилиндрического объема с витражным остеклением.

Конструктивная схема здания — неполный каркас с несущими наружными и внутренними стенами и внутренним каркасом из колонн и ригелей, расположенных по оси Б. Колонны каркаса расположены на пересечении оси Б с осями 12, 13, 14. Колонны серии 1.020-1/87 вып. 2-1, ригели серии 1.020-1/87 вып. 3-7. Горизонтальные конструкции (перекрытия и покрытия) здания воспринимают приходящие на них вертикальные и горизонтальные нагрузки и воздействия, передавая их поэтажно на вертикальные несущие конструкции. Последние в свою очередь передают эти нагрузки и воздействия через фундаменты основанию.

Фундаменты под несущие стены здания и колонны каркаса запроектированы железобетонные свайные с монолитным ростверком. Под колонны устраивают «кусты» свай серии 1.011.1-10 вып. 1. Низ ростверка соответствует отметкам в пределах от -3.600 до -4.950 (в абсолютных отметках от 144.05 до 142.70). Наружные стены выполнены сплошной кирпичной кладкой из облицовочного сплошного глиняного кирпича с устройством вентилируемого фасада из керамогранита. Утеплитель — ROCKWOOL Венти Баттс, 100 кг/м³, 0,05 Вт/м°C.

Внутренние стены и перегородки выполнены из пустотелого керамического кирпича. Перекрытия и покрытие — сборные железобетонные с монолитными участками. Плиты серий 1.241-1 вып. 39, 1.141-1 вып. 63, 1.141-1 вып. 60, 1.243.1-4. Плиты привариваются в 3-х местах к закладным деталям. Чердачное перекрытие теплое с утеплителем АКСИ ППЖ-200 ТУ-67-16-207-93, 200 кг/м³, 0,044 Вт/м°C. Кровля — холодная вентилируемая чердачная из рулонных материалов с 2 водосборными воронками, каждая из которых рассчитана на площадь 465 и 395 м². Лестничные клетки — сборные железобетонные, марши серий 1.251.1-4 вып. 1, 1.141-1 вып. 60, площадки серии 1.252.1-4 вып. 1. Оконные блоки — деревянные с тройным остеклением по ГОСТ 11214-86, ГОСТ 16289-86. Витражи — металлопластик по индивидуальному проекту. Дверные блоки: наружные серии 1.136.5-19, 1.236-5 вып. 3, 1.236-5 вып. 2; внутренние по ГОСТ 6629-5. Ворота гаража с калиткой.

Технологическая карта выполнена на устройство свайного фундамента и монолитного ленточного ростверка. Карта включает организацию работ по забивке свай, устройство монолитного ростверка, организацию и методы труда рабочих, потребность в машинах, инструментах и оборудовании, требования к качеству выполнения работ, схему операционного контроля качества работ при свайных работах, технику безопасности и технико-экономические показатели.

Календарный план и сетевой график составлены с учетом технологических пауз и последовательности выполнения строительно-монтажных работ. График включает определение объемов работ, ведомость подсчета объемов, выбор комплектов машин для разработки грунта в котловане, выбор автотранспорта, выбор монтажного крана, описание методов производства работ и технико-экономические показатели. Строительный генплан содержит размещение временных зданий, складов, дорог, коммуникаций и крановых установок на строительной площадке.

Сметная часть включает локальный сметный расчет на строительно-монтажные работы, локальный сметный расчет на сантехнические работы, локальный сметный расчет на электромонтажные работы, объектный сметный расчет и сводный сметный расчет стоимости строительства. Данный готовый диплом ПГС содержит полный комплект организационно-технологической и сметной документации для защиты. Если вам необходимо скачать проект с полным комплектом технологических решений — данный шаблон проекта содержит все необходимые чертежи и расчеты.

Диплом №1050 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложная архитектурная композиция: шестиэтажное административное здание с цокольным этажом, цилиндрическим лестнично-лифтовым ядром и вентилируемым фасадом — масштабный объект для дипломного проектирования.
• Разнообразие конструкций: свайный фундамент с монолитным ростверком, неполный каркас, кирпичные стены, сборные железобетонные перекрытия, рулонная кровля — расчет и конструирование всех основных элементов.
• Сравнение вариантов: проект включает сравнительный анализ трех вариантов конструктивных решений стен и покрытия с технико-экономическим обоснованием.
• Полный расчетный комплекс: расчет кирпичного простенка, колонны, ригеля, фундамента, сваи — ручным способом в соответствии с требованиями вузовской программы.
• Практическая направленность: технологическая карта на свайные работы, календарный план, сетевой график, строительный генплан, полная сметная часть.
• Энергоэффективность: теплотехнический расчет стен и покрытия, энергетический паспорт здания, мероприятия по энергосбережению.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

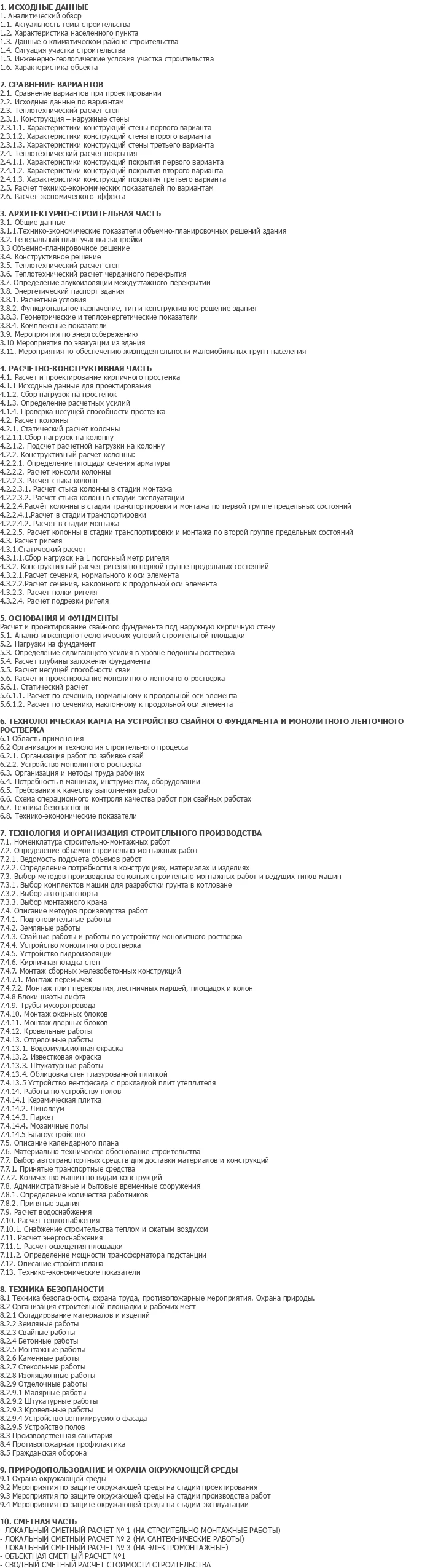

• Полная комплектация: 136 листов пояснительной записки и 10 листов графики AutoCAD.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, противопожарной безопасности и охране окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1050 по доступной цене — 6 000 рублей.
