Дипломный проект №1053 «Автомоечный пост с офисными помещениями и кафе в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для комплексного обслуживания автомобилей с зоной отдыха посетителей. Проект выполнен с учетом климатических условий г. Москвы и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект №1053 или скачать проект можно на pgsdiplom.pro.

Проектируемый объект — многофункциональное здание автомоечного поста с офисными помещениями и кафе, расположенное в г. Москва. Данный шаблон проекта разработан с учетом современных требований к функциональности, энергоэффективности и эстетике общественных зданий. Здание имеет прямоугольную форму в плане с выразительным архитектурным обликом, формируемым двухскатной кровлей с мансардными окнами и панорамным остеклением фасадов. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1053 предлагает оптимальное соотношение цены и качества.

Здание предназначено для комплексного обслуживания легковых автомобилей и организации зоны отдыха посетителей. В составе объекта предусмотрены производственные, административные и общественные функции, объединенные в едином архитектурном объеме. Проект выполнен с учетом требований к доступности, противопожарной безопасности и санитарно-гигиеническим нормам.

Особенностью проекта является комплексное функциональное зонирование: производственная зона автомойки, офисные помещения для персонала и администрации, кафе для посетителей с обеденным залом и летней террасой. Такое сочетание функций делает объект уникальным примером для дипломной работы по специальности ПГС.

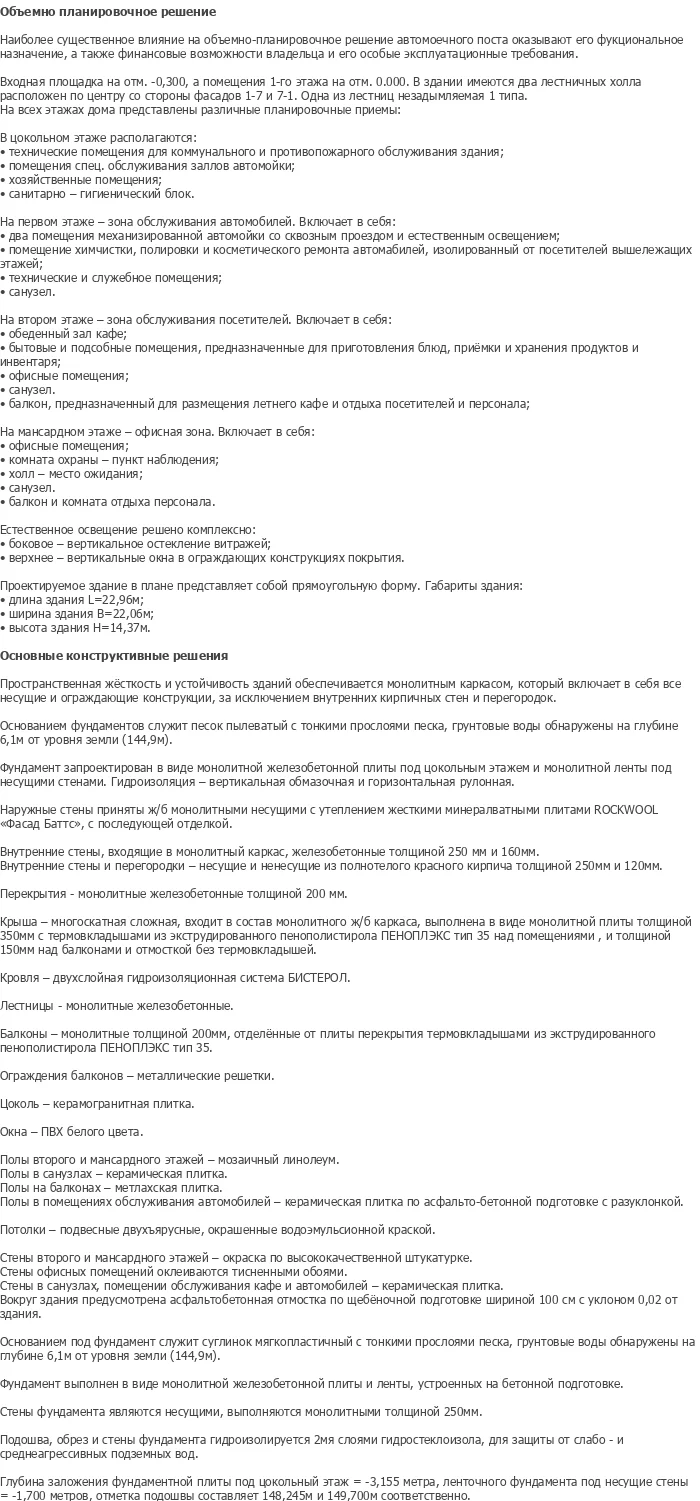

Функциональные связи в здании решены поэтажно с четким зонированием производственной, общественной, административной и хозяйственной функций. Входная площадка расположена на отм. -0,300, а помещения 1-го этажа — на отм. 0,000. В здании имеются две лестничных клетки, одна из которых — незадымляемая 1 типа.

Цокольный этаж: технические помещения для коммунального и противопожарного обслуживания здания; помещения спец. обслуживания залов автомойки; хозяйственные помещения; санитарно-гигиенический блок.

Первый этаж (производственная и служебная зона): зона обслуживания автомобилей, включающая два помещения механизированной автомойки со сквозным проездом и естественным освещением; помещение химчистки, полировки и косметического ремонта автомобилей, изолированное от посетителей вышележащего этажа; технические и служебные помещения; санузел.

Второй этаж (общественная зона посетителей): обеденный зал кафе; бытовые и подсобные помещения для приготовления блюд, приемки и хранения продуктов и инвентаря; офисные помещения; санузел; балкон, предназначенный для размещения летнего кафе и отдыха посетителей и персонала.

Мансардный этаж (офисная зона): офисные помещения; комната охраны — пункт наблюдения; холл — место ожидания; санузел; балкон и комната отдыха персонала.

Естественное освещение решено комплексно: боковое — вертикальное остекление витражей; верхнее — вертикальные окна в ограждающих конструкциях покрытия. Ограждения балконов выполнены металлическими решетками. Цоколь облицован керамогранитной плиткой. Окна — ПВХ белого цвета. Полы второго и мансардного этажей — мозаичный линолеум; в санузлах — керамическая плитка; в помещениях обслуживания автомобилей — керамическая плитка по асфальто-бетонной подготовке с разуклонкой. Потолки — подвесные двухъярусные, окрашенные водоэмульсионной краской. Стены второго и мансардного этажей — окраска по высококачественной штукатурке. Стены офисных помещений оклеиваются тисненными обоями. Вокруг здания предусмотрена асфальтобетонная отмостка по щебеночной подготовке шириной 100 см с уклоном 0,02 от здания.

Пространственная жесткость и устойчивость здания обеспечивается монолитным каркасом, который включает в себя все несущие и ограждающие конструкции, за исключением внутренних кирпичных стен и перегородок. Основанием фундаментов служит песок пылеватый с тонкими прослоями песка, грунтовые воды обнаружены на глубине 6,1 м от уровня земли (отм. 144,9 м).

Фундамент: выполнен в виде монолитной железобетонной плиты под цокольным этажом и монолитной ленты под несущими стенами, устроенных на бетонной подготовке. Стены фундамента являются несущими, выполняются монолитными толщиной 250 мм. Подошва, обрез и стены фундамента гидроизолируются двумя слоями гидростеклоизола для защиты от слабо- и среднеагрессивных подземных вод. Глубина заложения фундаментной плиты под цокольный этаж = -3,155 м, ленточного фундамента под несущие стены = -1,700 м, отметка подошвы составляет 148,245 м и 149,700 м соответственно.

Наружные стены: приняты ж/б монолитными несущими с утеплением жесткими минеральными плитами ROCKWOOL «Фасад Баттс», с последующей отделкой. Внутренние стены, входящие в монолитный каркас, — железобетонные толщиной 250 мм и 160 мм. Внутренние стены и перегородки — несущие и ненесущие из полнотелого красного кирпича толщиной 250 мм и 120 мм.

Перекрытия: монолитные железобетонные толщиной 200 мм. Крыша — многократная скатная, входит в состав монолитного ж/б каркаса, выполнена в виде монолитной плиты толщиной 350 мм с термовкладышами из экструдерованного пенополистирола ПЕНОПЛЭКС тип 35 над помещениями и толщиной 150 мм над балконами и отмосткой без термовкладышей.

Кровля: двухслойная гидроизоляционная система БИСТЕРОЛ. Лестницы — монолитные железобетонные. Балконы — монолитные толщиной 200 мм, отделенные от плиты перекрытия термовкладышами из экструдерованного пенополистирола ПЕНОПЛЭКС тип 35. Ограждения балконов — металлические решетки. Цоколь — керамогранитная плитка. Окна — ПВХ белого цвета.

Технологическая карта на работы нулевого цикла включает выбор комплекта машин для разработки грунта в котловане, выбор самоходного крана на нулевой цикл, ведомость потребности машин и механизмов, описание работ нулевого цикла, контроль качества бетонной смеси и бетона, осуществление инструментального контроля за качеством.

Сетевой график составлен для оптимизации критического пути строительства с учетом технологических пауз и сезонности работ. Календарный график производства работ на нулевой цикл содержит пооперационное планирование с привязкой к календарным срокам.

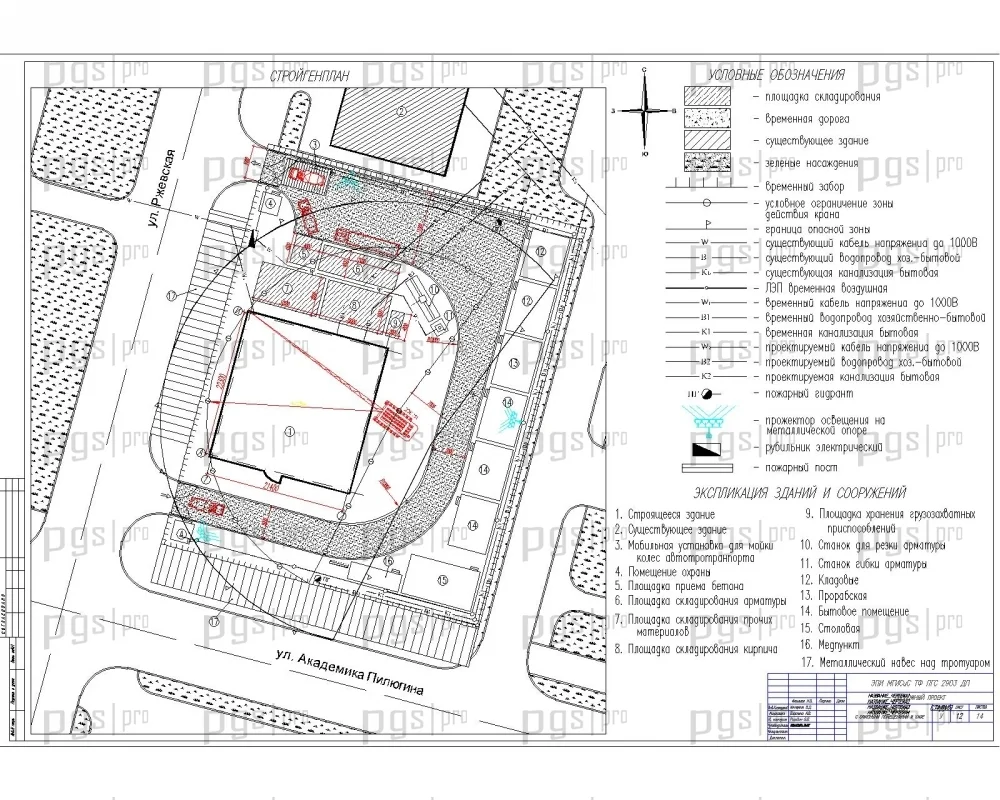

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Технико-экономические показатели: сметная стоимость объекта, сметная стоимость строительных работ, выработка на одного рабочего в день, строительный объем здания, сметная стоимость 1 м² общей площади здания, нормативная продолжительность строительства, продолжительность строительства, коэффициент использования основных фондов, себестоимость 1 м² жилой площади.

Проект включает разделы по охране труда и окружающей среды: техника безопасности, мероприятия по охране окружающей среды, прогнозирование возникновения природных и техногенных чрезвычайных ситуаций на объекте.

Диплом №1053 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 120 листов пояснительной записки и 14 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Уникальный функционал: сочетание автомоечного поста, офисных помещений и кафе в одном здании — редкий объект для дипломной работы.
• Сложная этажность: цокольный, 2 этажа и мансардный этаж — демонстрирует навыки проектирования многоуровневых зданий.
• Монолитный железобетонный каркас: расчет и конструирование современной несущей системы общественного здания.
• Разнообразие инженерных решений: гидроизоляция фундаментов, утепление фасадов, термовкладыши в перекрытиях и балконах.
• Практическая направленность: технологические карты, сетевой и календарный графики, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1053 по доступной цене — 3 500 рублей.
