Дипломный проект №1056 «Санаторий «Золотой пляж» в г. Ялта» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории курортно-рекреационных зданий и предназначен для размещения столовой-клуба санатория. Проект выполнен с учетом климатических условий Крыма и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект или скачать проект №1056 можно на pgsdiplom.pro по доступной цене.

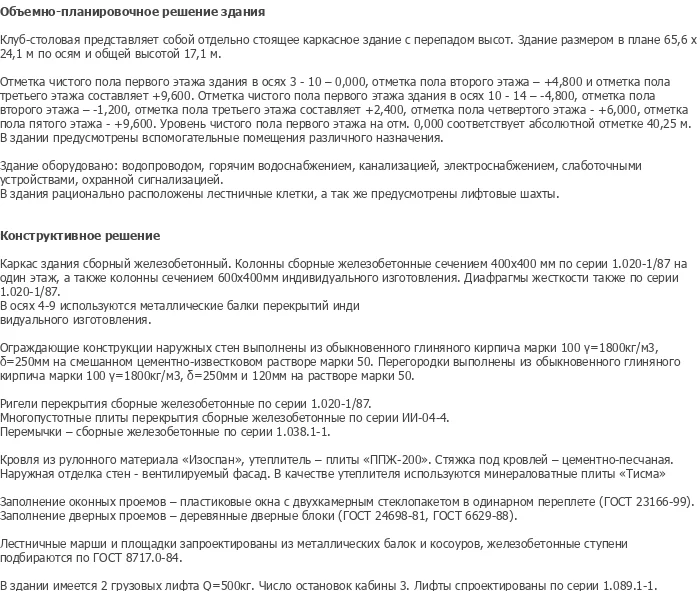

Проектируемый объект — отдельно стоящее пятиэтажное каркасное здание клуба-столовой санатория «Золотой пляж», расположенное в г. Ялта. Данный шаблон проекта разработан для обслуживания отдыхающих санатория и представляет собой сложное в плане здание с перепадом высот. Размер здания в плане составляет 65,6 × 24,1 м, общая высота — 17,1 м. Отметка чистого пола первого этажа в осях 3–10 соответствует отметке 0,000, отметка пола второго этажа — +4,800, третьего этажа — +9,600, четвертого этажа — +14,400. Уровень чистого пола первого этажа на отметке 0,000 соответствует абсолютной отметке 40,25 м.

Здание оборудовано водопроводом, горячим водоснабжением, канализацией, электроснабжением, слаботочными устройствами и охранной сигнализацией. В здании рационально расположены лестничные клетки, а также предусмотрены лифтовые шахты. Архитектурный облик формируется сочетанием классических арочных элементов фасада, вентилируемой системы отделки и современных оконных проемов. Этот ПГС дипломный проект подходит студентам строительных специальностей, изучающих проектирование курортно-рекреационных зданий с перепадом высот и сложной объемно-планировочной композицией.

В здании предусмотрены вспомогательные помещения различного назначения. В здании имеется 2 грузовых лифта грузоподъемностью Q=500 кг, число остановок кабины — 3. Лифты спроектированы по серии 1.089.1-1. Данный готовый диплом ПГС рекомендуется для защиты по направлению промышленное и гражданское строительство и будет особенно полезен при подготовке специалистов по проектированию общественных зданий с повышенными требованиями к комфорту и безопасности.

Основные проектные решения по планировке помещений соответствуют технологическим и функциональным требованиям с учетом санитарно-гигиенических, противопожарных, экологических и градостроительных норм. Здание имеет сложную конфигурацию в плане с перепадом высот, что обусловлено рельефом местности и функциональным зонированием помещений клуба-столовой.

Функциональные связи в здании решены поэтажно с четким разделением зон обслуживания отдыхающих, кухонно-производственного блока и вспомогательных помещений. Помещения столовой рассчитаны на одновременное обслуживание значительного числа посетителей с учетом сезонной загрузки санатория. Лестничные клетки рационально расположены для обеспечения эвакуации, лифтовые шахты обеспечивают транспортировку пищи и инвентаря между этажами.

Отметка чистого пола первого этажа в осях 10–14 составляет -4,800, что создает дополнительный объем подземной части здания. Отметка пола пятого этажа — +9,600. Такой перепад высот позволяет организовать разноуровневые зоны обслуживания и адаптировать здание к сложному рельефу курортной местности. В здании предусмотрены помещения для персонала, складские помещения, санузлы и технические помещения на каждом этаже.

Каркас здания — сборный железобетонный. Колонны — сборные железобетонные сечением 400×400 мм по серии 1.020-1/87 на один этаж, а также колонны сечением 600×400 мм индивидуального изготовления. Диафрагмы жесткости также по серии 1.020-1/87. В осях 4-9 используются металлические балки перекрытий индивидуального изготовления. Ригели перекрытия — сборные железобетонные по серии 1.020-1/87. Многопустотные плиты перекрытия — сборные железобетонные по серии ИИ-04-4. Перемычки — сборные железобетонные по серии 1.038.1-1.

Ограждающие конструкции наружных стен выполнены из обыкновенного глиняного кирпича марки 100 на смешанном цементно-известковом растворе марки 50. Перегородки выполнены из обыкновенного глиняного кирпича марки 100 на растворе марки 50, толщиной 250 мм и 120 мм. Наружная отделка стен — вентилируемый фасад. В качестве утеплителя используются минераловатные плиты «Тисма».

Кровля из рулонного материала «Изоспан», утеплитель — плиты «ППЖ-200». Стяжка под кровлей — цементно-песчаная. Заполнение оконных проемов — пластиковые окна в двухкамерным стеклопакетом в одинарном переплете (ГОСТ 23166-99). Заполнение дверных проемов — деревянные дверные блоки (ГОСТ 24698-81, ГОСТ 6629-88). Лестничные марши и площадки запроектированы из металлических балок и косоуров, железобетонные ступени подбираются по ГОСТ 8717.0-84. Расчет конструкций проведен ручным способом в соответствии с требованиями вузовской программы по специальности ПГС. Проект включает сравнение вариантов конструктивных решений с технико-экономическим обоснованием. Если вам необходимо скачать проект с полным комплектом конструктивных решений — данный шаблон проекта содержит все необходимые чертежи и расчеты.

Технологическая карта выполнена на монтаж сборных железобетонных конструкций межвидового каркаса и включает технологию установки колонн в стаканы фундаментов, монтаж ригелей, монтаж диафрагм жесткости, монтаж плит перекрытия, установку колонн на оголовки нижестоящих колонн. Карта содержит требования к качеству и приемке работ, технику безопасности и охрану труда, экологическую и пожарную безопасность, материально-технические ресурсы и технико-экономические показатели по техкарте.

Календарный план выполнения строительно-монтажных работ составлен с учетом технологических пауз и последовательности монтажных операций. График включает определение объемов работ, выбор комплекта машин и механизмов для основных строительных процессов, выбор экскаватора, автосамосвалов, стрелового крана для возведения подземной части здания, башенного крана, методов производства работ. Предусмотрены мероприятия по производству работ в зимний период.

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций и крановых установок на строительной площадке. Организационно-технологическая схема возведения объекта включает подготовительный период, земляные работы, возведение подземной и надземной частей здания, отделочные работы, устройство полов, наружную отделку. Предусмотрены расчет площадей складов, потребность в транспортных средствах, расчет временных административных и бытовых зданий, водоснабжение, теплоснабжение и энергоснабжение стройплощадки. Данный готовый диплом ПГС содержит полный комплект организационно-технологической документации для защиты.

Диплом №1056 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложная архитектурная композиция: пятиэтажное здание с перепадом высот, арочными элементами фасада и вентилируемой системой отделки — масштабный объект для дипломного проектирования.
• Разнообразие конструкций: сборный железобетонный каркас с колоннами различных сечений, металлические балки перекрытий, диафрагмы жесткости, многопустотные плиты — расчет и конструирование всех основных элементов.
• Сравнение вариантов: проект включает технико-экономическое сравнение вариантов конструктивных решений с обоснованием выбора оптимального варианта.
• Современные фасадные решения: вентилируемый фасад с минераловатным утеплителем «Тисма» — актуальная технология для курортного строительства.
• Практическая направленность: технологическая карта на монтаж сборных железобетонных конструкций, календарный план, строительный генплан, полная организационно-технологическая документация.
• Курортная специфика: проектирование с учетом сезонной эксплуатации, повышенных требований к комфорту и санитарно-гигиеническим нормам.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

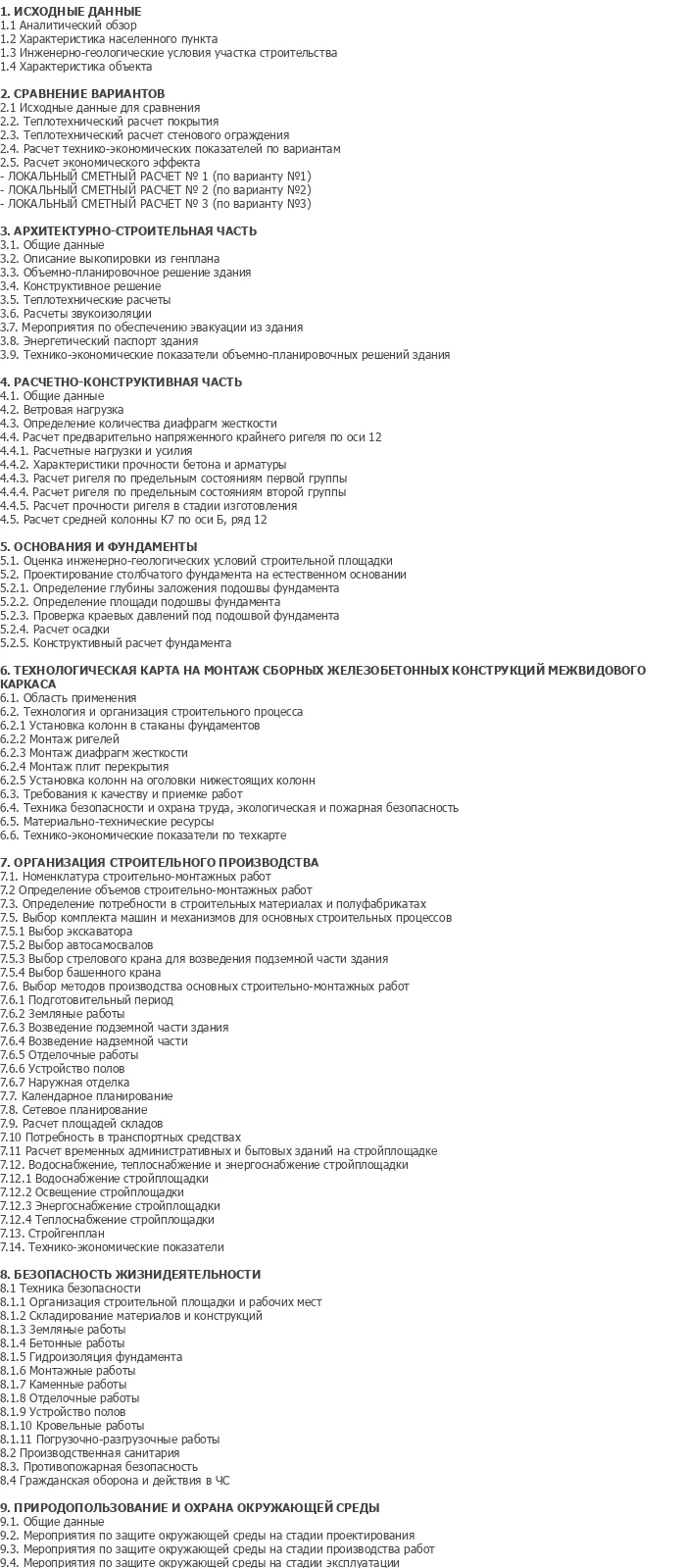

• Полная комплектация: 181 лист пояснительной записки и 11 листов графики AutoCAD и Компас — объем превышает стандартные требования вузовской подготовки.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, противопожарной безопасности и охране окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1056 по доступной цене — 3 500 рублей.
