Дипломный проект №1057 «Гостиница с встроенной столовой, парикмахерской и магазином в г. Березовский» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для временного проживания гостей с организацией общественного питания и бытового обслуживания. Проект выполнен с учетом климатических условий г. Березовский и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект №1057 или скачать проект можно на pgsdiplom.pro.

Проектируемый объект — шестиэтажная гостиница коридорного типа с встроенными помещениями столовой, парикмахерской и магазином, расположенная в г. Березовский. Данный шаблон проекта разработан с учетом современных требований к функциональности, комфорту и безопасности зданий средней этажности. Гостиница рассчитана на 116 номеров и имеет компактную планировку с максимально доступным увеличением секций, обеспечивающим наименьшую площадь ограждающих конструкций. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1057 предлагает оптимальное соотношение цены и качества.

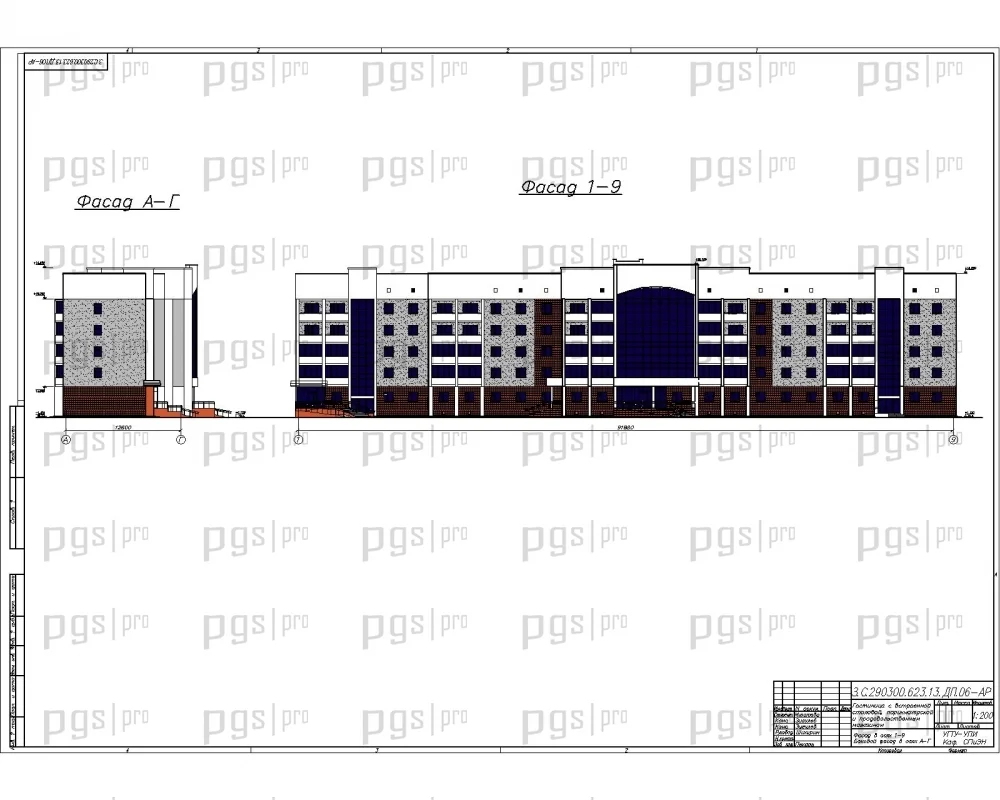

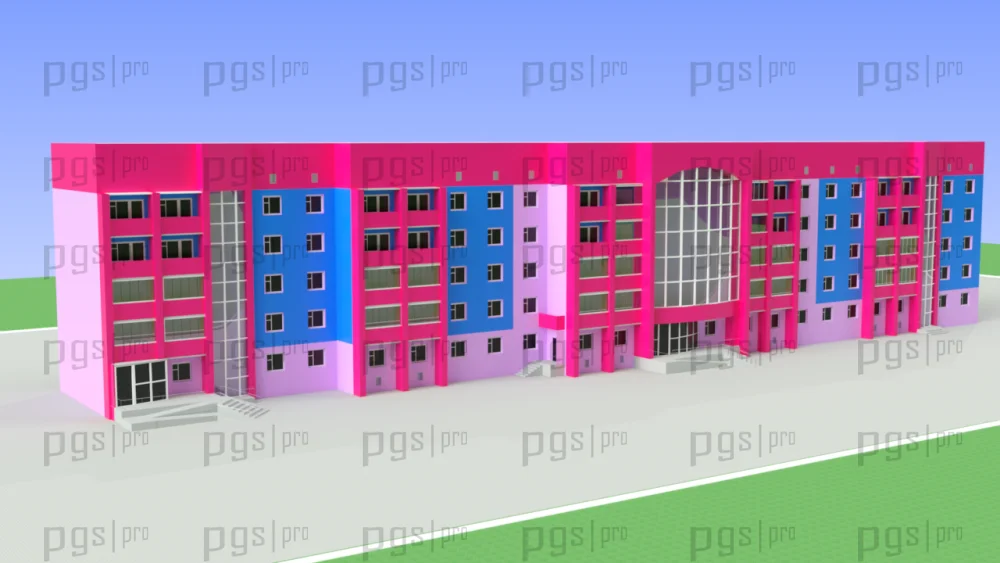

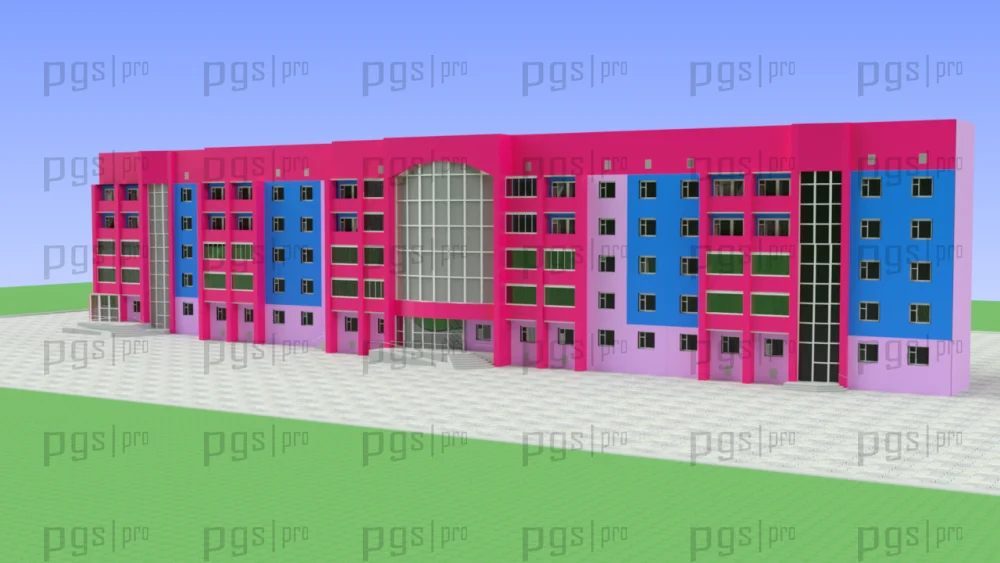

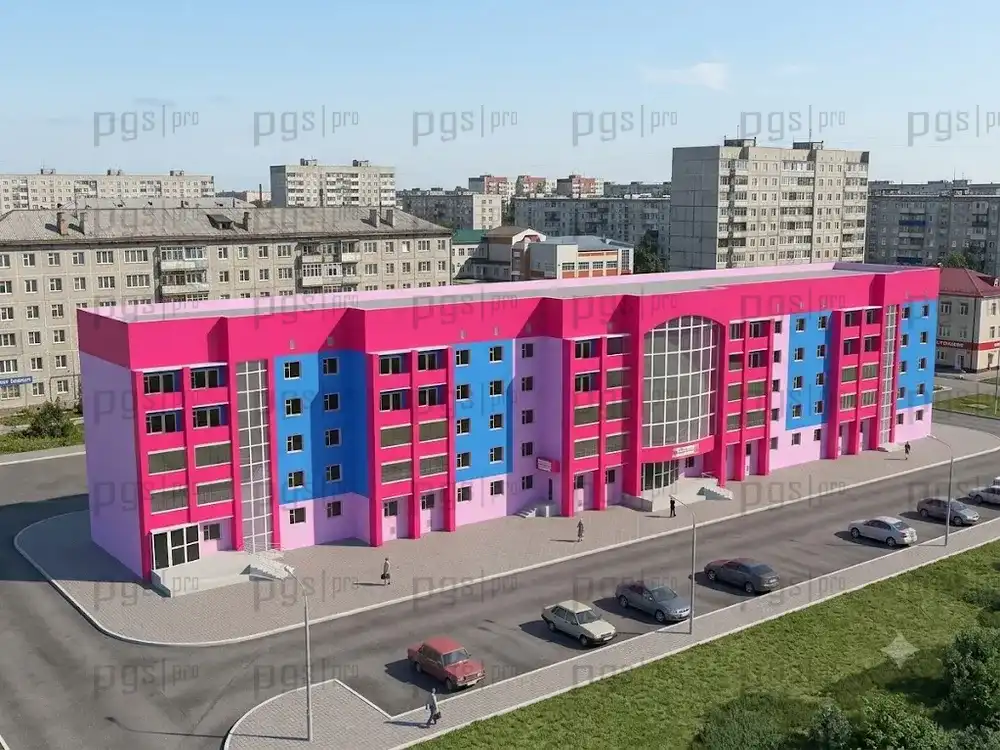

Здание имеет выразительный архитектурный облик с яркой цветовой гаммой фасадов, панорамным остеклением центральной части и контрастными акцентами на торцах. Главный вход в гостиницу расположен в центре здания со стороны улицы. На первом этаже размещен вестибюль регистрации, вход в столовую, а магазин продуктов запроектирован с отдельным входом со стороны улицы. Для проживающих предусмотрен пассажирский лифт грузоподъемностью 630 кг (/OTIS/). Для подачи белья предусмотрен подъемник с первого этажа грузоподъемностью 100 кг. В подвале предусмотрена прачечная для гостиницы с отдельными эвакуационными выходами.

В составе гостиницы имеются одноместные номера и номера-люкс с душевыми кабинами с 1 по 5 этажи. Запроектированы парикмахерская на 2 рабочих места, служебные помещения, кладовые грязного и чистого белья. Питание постояльцев осуществляется в столовой на 1 этаже здания. Санузлы запроектированы на всех этажах. Связь этажей осуществляется по 3 рассредоточенным лестничным клеткам типа П1.

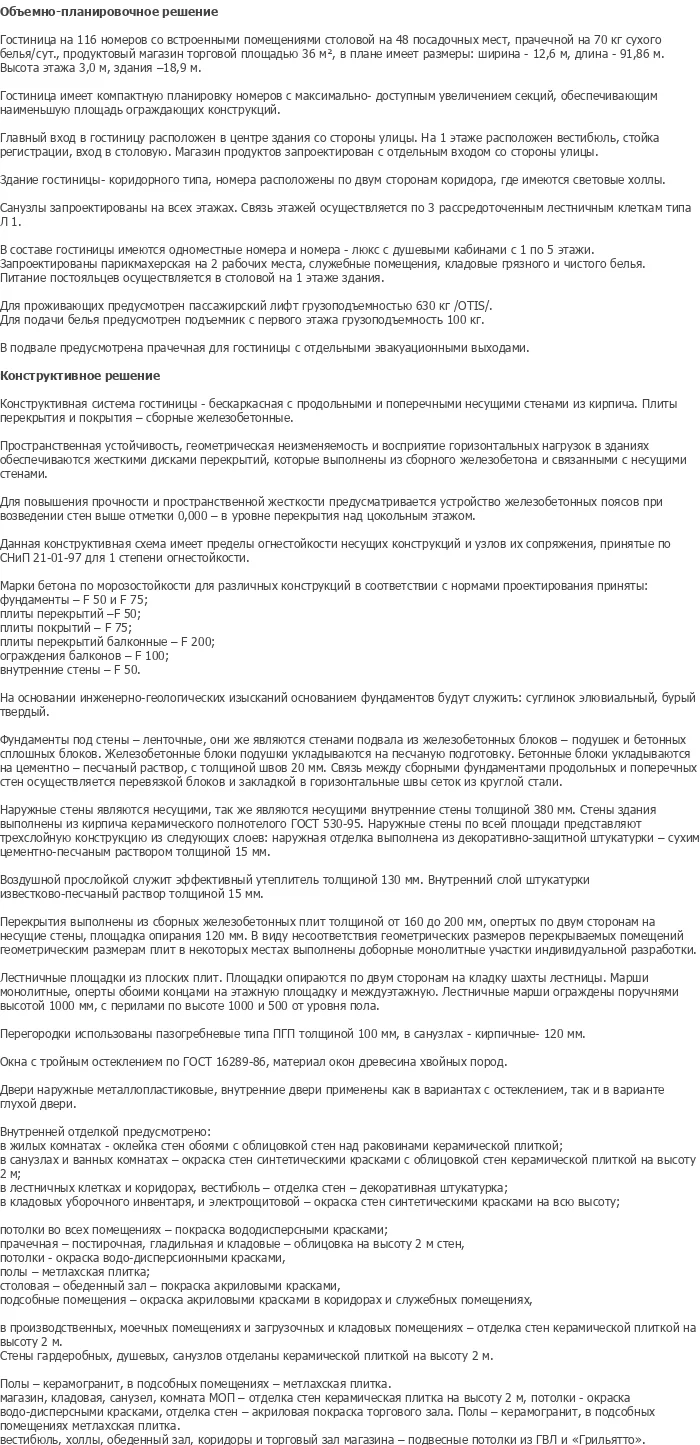

Функциональные связи в здании решены поэтажно с четким зонированием жилой, общественной, служебной и хозяйственной функций. Гостиница на 116 номеров со встроенными помещениями столовой на 48 посадочных мест, прачечной на 70 кг сухого белья/сут, продуктовый магазин торговой площадью 36 м². В плане здание имеет размеры: ширина — 12,6 м, длина — 91,86 м. Высота этажа 3,0 м, здания — 18,9 м.

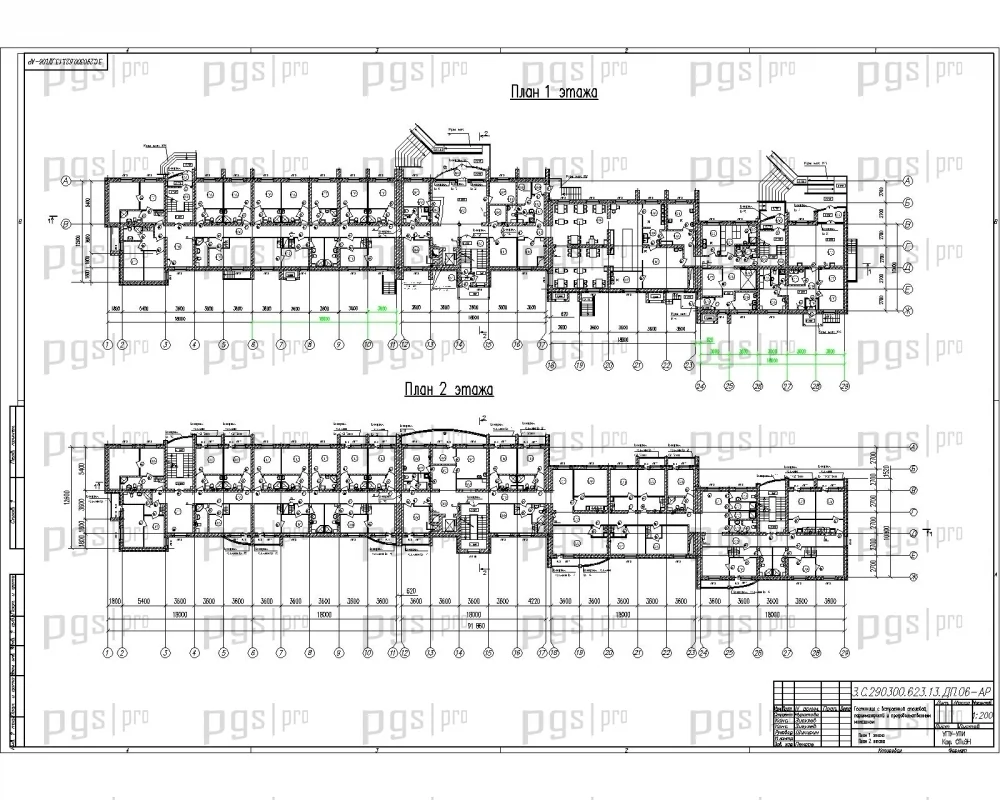

Здание гостиницы — коридорного типа, номера расположены по двум сторонам коридора, где имеются световые холлы. Главный вход в гостиницу расположен в центре здания со стороны улицы. На 1 этаже расположен вестибюль регистрации, вход в столовую. Магазин продуктов запроектирован с отдельным входом со стороны улицы. Санузлы запроектированы на всех этажах. Связь этажей осуществляется по 3 рассредоточенным лестничным клеткам типа П1.

В составе гостиницы имеются одноместные номера и номера-люкс с душевыми кабинами с 1 по 5 этажи. Запроектированы парикмахерская на 2 рабочих места, служебные помещения, кладовые грязного и чистого белья. Питание постояльцев осуществляется в столовой на 1 этаже здания. Для проживающих предусмотрен пассажирский лифт грузоподъемностью 630 кг (/OTIS/). Для подачи белья предусмотрен подъемник с первого этажа грузоподъемностью 100 кг. В подвале предусмотрена прачечная для гостиницы с отдельными эвакуационными выходами.

Внутренняя отделка: в жилых комнатах — облицовка стен обоями с облицовкой стен над раковинами керамической плиткой; в санузлах и ванных комнатах — окраска стен синтетическими красками с облицовкой стен керамической плиткой на высоту 2 м; в лестничных клетках и коридорах, вестибюль — отделка стен декоративной штукатуркой; в кладовых уборочного инвентаря и электрощитовой — окраска стен синтетическими красками на всю высоту; потолки во всех помещениях — покраска вододисперсионными красками; прачечная — постирочная, гладильная и кладовые — облицовка на высоту 2 м стен, потолки — окраска вододисперсионными красками; полы — метлахская плитка; столовая — обеденный зал — покраска акриловыми красками, подсобные помещения — окраска акриловыми красками в коридорах и служебных помещениях; в производственных, моечных помещениях и загрузочных и кладовых помещениях — отделка стен керамической плиткой на высоту 2 м; стены гардеробных, душевых, санузлов отделаны керамической плиткой на высоту 2 м; полы — керамогранит, в подсобных помещениях — метлахская плитка; магазин, санузел, комната МОП — отделка стен керамическая плитка на высоту 2 м, потолки — окраска водо-акриловыми красками, отделка стен — акриловая покраска торгового зала; полы — керамогранит, в подсобных помещениях — метлахская плитка; вестибюль, холлы, обеденный зал, коридоры и торговый зал магазина — подвесные потолки из ГВЛ и «Грильято».

Конструктивная система гостиницы — бескаркасная с продольными и поперечными несущими стенами из кирпича. Плиты перекрытия и покрытия — сборные железобетонные. Пространственная устойчивость, геометрическая неизменяемость и восприятие горизонтальных нагрузок в зданиях обеспечиваются жесткими дисками перекрытий, которые выполнены из сборного железобетона и связанными с несущими стенами. Для повышения прочности и пространственной жесткости предусматривается устройство железобетонных поясов при возведении стен выше отметки 0,000 — в уровне перекрытия над цокольным этажом. Данная конструктивная схема имеет пределы огнестойкости несущих конструкций и узлов их сопряжения, принятые по СНиП 21-01-97 для I степени огнестойкости.

Марки бетона по морозостойкости для различных конструкций в соответствии с нормами проектирования приняты: фундаменты — F 50 и F 75; плиты перекрытий — F 50; плиты покрытий — F 75; плиты перекрытий балконные — F 200; ограждения балконов — F 100; внутренние стены — F 50. На основании инженерно-геологических изысканий основанием фундаментов будут служить: суглинок элювиальный, бурый твердый.

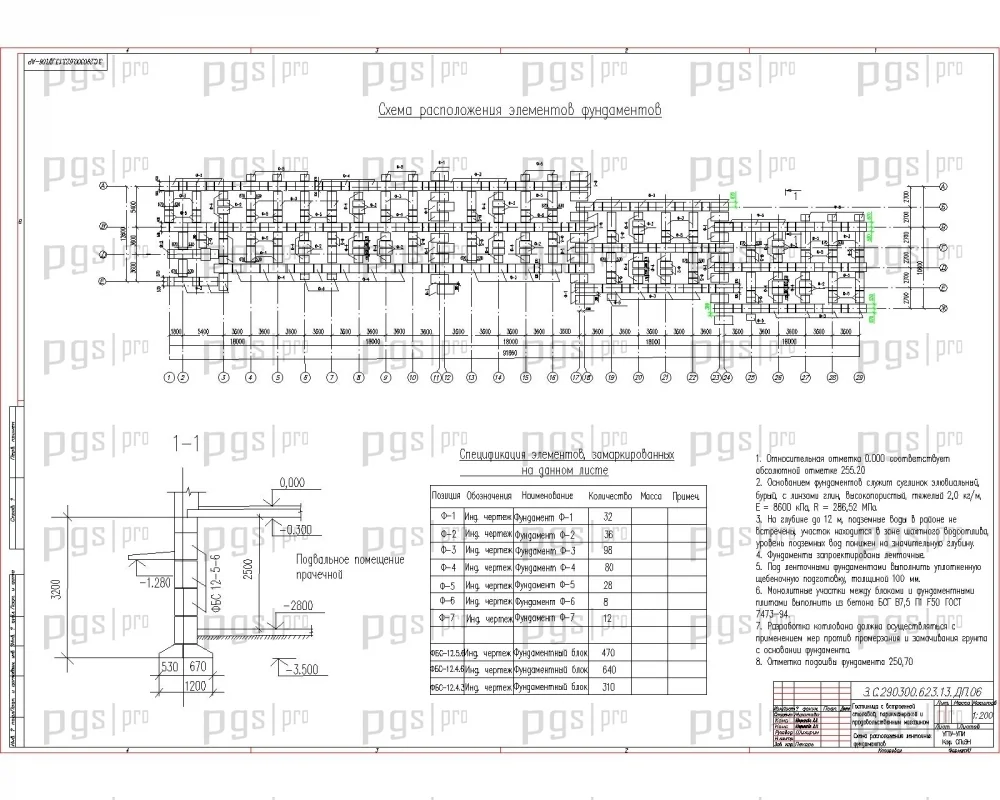

Фундаменты: ленточные под стены, они же являются стенами подвала из железобетонных блоков — подушек и бетонных сплошных блоков. Железобетонные блоки подушки укладываются на песчаную подготовку. Бетонные блоки укладываются на цементно-песчаный раствор, с толщиной швов 20 мм. Связь между сборными фундаментами продольных и поперечных стен осуществляется перевязкой блоков и закладкой в горизонтальные швы сеток из круглой стали.

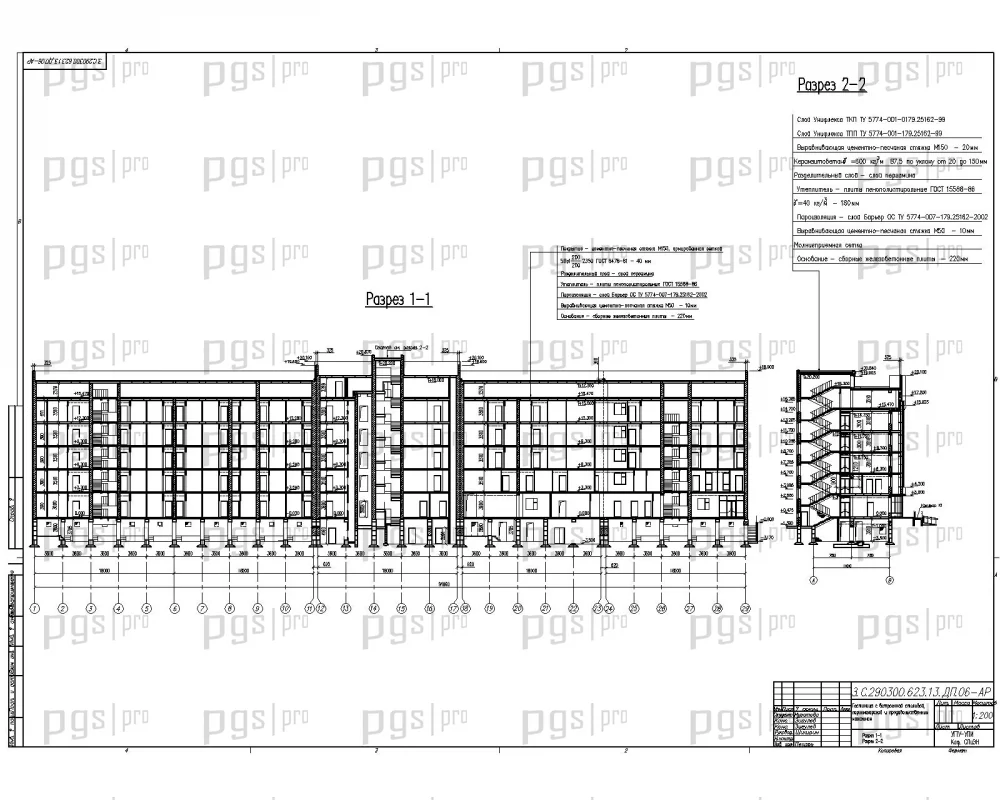

Наружные стены: являются несущими, так же являются несущими внутренние стены толщиной 380 мм. Стены здания выполнены из кирпича керамического полнотелого ГОСТ 530-95. Наружные стены по всей площади представляют трехслойную конструкцию из следующих слоев: наружная отделка выполнена из декоративно-защитной штукатурки — сухим цементно-песчаным раствором толщиной 15 мм; воздушной прослойкой служит эффективный утеплитель толщиной 130 мм; внутренний слой штукатурки известково-песчаный раствор толщиной 15 мм.

Перекрытия: выполнены из сборных железобетонных плит толщиной от 160 до 200 мм, опертых по двум сторонам на несущие стены, площадка опирания 120 мм. В виду несоответствия геометрических размеров перекрываемых помещений геометрическим размерам плит в некоторых местах выполнены доборные монолитные участки индивидуальной разработки. Плиточные площадки из плоских плит. Площадки опираются по двум сторонам на кладку шахты лестницы. Марши монолитные, оперты обоими концами на этажную площадку и междуэтажную. Лестничные марши ограждены поручнями высотой 1000 мм, с перилами по высоте 1000 и 500 от уровня пола.

Окна: с тройным остеклением по ГОСТ 16289-86, материал окон — древесина хвойных пород. Двери наружные металлопластиковые, внутренние двери применены как в вариантах со стеклением, так и в варианте глухой двери.

Технологическая карта выполнена на устройство несущих и ограждающих конструкций типового этажа здания. Включает объемы работ, определение трудоемкости работ, определение материально-технических ресурсов, технико-экономические показатели. Календарный план строительства содержит выбор машин, механизмов и методов производства работ, земляные работы, машины для бетонных работ, выбор монтажного крана гостиницы, описание работ, возведение цокольной части гостиницы, работы по возведению надземной части гостиницы, устройство кровли гостиницы, отделочные работы и специальные работы гостиницы, устройство монолитного перекрытия.

Строительный генплан содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет потребности строительства в воде, обеспечение строительства электроэнергией, временное теплоснабжение, расчет площадки складирования, расчет потребности во временных зданиях и сооружениях. Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную продолжительность строительства, продолжительность строительства, коэффициент использования основных фондов, себестоимость 1 м² жилой площади.

Проект включает раздел сравнения вариантов кровельного материала с технико-экономическим обоснованием выбора оптимального решения. Расчет конструкций включает расчет плиты перекрытия, сбор нагрузок, подбор напрягаемой арматуры, определение характеристик приведенного сечения, определение потерь предварительного напряжения, расчет прочности в стадии изготовления, расчет прочности по наклонным сечениям, расчет на образование трещин нормальных к продольной оси элемента, расчет лестничного марша.

Диплом №1057 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 106 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Многофункциональный объект: сочетание гостиницы, столовой, парикмахерской и магазина — комплексный пример проектирования общественного здания.
• Классическая бескаркасная схема: несущие кирпичные стены со сборными железобетонными перекрытиями — фундаментальная база для диплома по ПГС.
• Разнообразие конструкций: расчет и конструирование плиты перекрытия, лестничного марша, фундаментов, сравнение вариантов кровельного материала.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Практическая направленность: технологическая карта, календарный план, строительный генплан, технико-экономические показатели.
• Детальная отделка: проработаны все виды внутренних отделок помещений различного назначения.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1057 по доступной цене — 6 000 рублей.
