Дипломный проект №1058 «Детский спортивно-оздоровительный комплекс в г. Магадан» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для организации спортивно-оздоровительной деятельности детей с размещением административных, спортивных и бытовых помещений. Проект выполнен с учетом суровых климатических условий г. Магадана и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект №1058 или скачать проект можно на pgsdiplom.pro.

Проектируемый объект — трехэтажный детский спортивно-оздоровительный комплекс, расположенный в г. Магадан. Данный шаблон проекта разработан с учетом суровых климатических условий Крайнего Севера, включая низкие температуры, сильные ветры и высокие снеговые нагрузки. Комплекс представляет собой основное административное здание с размерами по осям 48 × 34,4 м. Здание имеет выразительный архитектурный облик с ярким фасадным решением в национальных цветах и контрастными элементами. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий в сложных климатических условиях. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1058 предлагает оптимальное соотношение цены и качества.

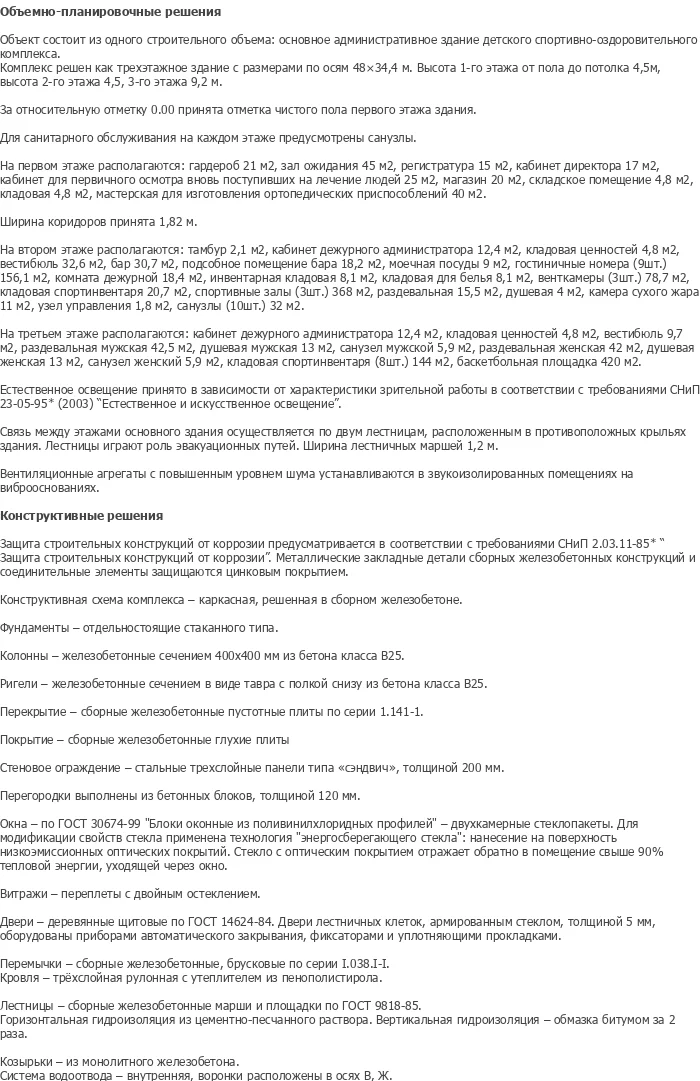

Объект состоит из одного строительного объема и предназначен для комплексного спортивно-оздоровительного обслуживания детей. За относительную отметку 0,00 принята отметка чистого пола первого этажа здания. Для санитарного обслуживания на каждом этаже предусмотрены санузлы. Связь между этажами основного здания осуществляется по двум лестницам, расположенным в противоположных крыльях здания. Лестницы играют роль эвакуационных путей. Ширина лестничных маршей 1,2 м. Вентиляционные агрегаты с повышенным уровнем шума устанавливаются в звукоизолированных помещениях на виброоснованиях.

Естественное освещение принято в зависимости от характеристик зрительной работы в соответствии с требованиями СНиП 23-05-95 (2003) «Естественное и искусственное освещение». Защита строительных конструкций от коррозии предусматривается в соответствии с требованиями СНиП 2.03.11-85 «Защита строительных конструкций от коррозии». Металлические закладные детали сборных железобетонных конструкций и соединительные элементы защищаются цинковым покрытием.

Комплекс решен как трехэтажное здание с размерами по осям 48 × 34,4 м. Высота 1-го этажа от пола до потолка 4,5 м, высота 2-го этажа 4,5 м, 3-го этажа 9,2 м. Ширина коридоров принята 1,82 м. На первом этаже располагаются: гардероб 21 м², зал ожидания 45 м², регистратура 15 м², кабинет директора 17 м², кабинет для первичного осмотра вновь поступивших на лечение людей 25 м², магазин 20 м², складское помещение 4,8 м², кладовая 4,8 м², мастерская для изготовления ортопедических приспособлений 40 м².

На втором этаже располагаются: тамбур 2,1 м², кабинет дежурного администратора 12,4 м², кладовая ценностей 4,8 м², вестибюль 32,6 м², бар 30,7 м², подсобное помещение бара 18,2 м², моечная посуды 9 м², гостиничные номера (9 шт.) 156,1 м², комната дежурной 18,4 м², инвентарная кладовая 8,1 м², кладовая для белья 8,1 м², венткамеры (3 шт.) 78,7 м², кладовая спортинвентаря 20,7 м², спортивные залы (3 шт.) 368 м², раздевальная 15,5 м², душевая 4 м², камера сухого жара 11 м², узел управления 1,8 м², санузлы (10 шт.) 32 м².

На третьем этаже располагаются: кабинет дежурного администратора 12,4 м², кладовая ценностей 4,8 м², вестибюль 9,7 м², раздевальная мужская 42,5 м², душевая мужская 13 м², санузел мужской 5,9 м², раздевальная женская 42 м², душевая женская 13 м², санузел женский 5,9 м², кладовая спортинвентаря (8 шт.) 144 м², баскетбольная площадка 420 м².

Конструктивная схема комплекса — каркасная, решенная в сборном железобетоне. Фундаменты — отдельностоящие стаканного типа. Колонны — железобетонные сечением 400×400 мм из бетона класса В25. Ригели — железобетонные сечением в виде тавра с полкой снизу из бетона класса В25. Перекрытие — сборные железобетонные пустотные плиты по серии 1.141-1. Покрытие — сборные железобетонные глухие плиты. Стеновое ограждение — стальные трехслойные панели типа «сендвич» толщиной 200 мм. Перегородки выполнены из бетонных блоков толщиной 120 мм.

Окна: по ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей» — двухкамерные стеклопакеты. Для модификации свойств стекла применена технология «энергосберегающего стекла»: нанесение на поверхность низкоэмиссионных оптических покрытий. Стекло с оптическим покрытием отражает обратно в помещение свыше 90% тепловой энергии, уходящей через окно. Витражи: переплеты с двойным остеклением. Двери: деревянные щитовые по ГОСТ 14624-84. Двери лестничных клеток, армированным стеклом, толщиной 5 мм, оборуданы приборами автоматического закрывания, фиксаторами и уплотняющими прокладками.

Перемычки: сборные железобетонные, брусковые по серии 1.038.1-1. Кровля: трехслойная рулонная с утеплителем из пенополистирола. Лестницы: сборные железобетонные марши и площадки по ГОСТ 9818-85. Горизонтальная гидроизоляция: из цементно-песчанного раствора. Вертикальная гидроизоляция: обмазка битумом за 2 раза. Козырьки: из монолитного железобетона. Система водоотвода: внутренняя, воронки расположены в осях В, Ж.

Технологическая карта выполнена на устройство полов на 2 этаже. Включает область применения технологической карты, технологию и организацию строительного процесса, подсчет объемов работ, выбор способа производства работ, контроль качества работ, технику безопасности при производстве работ, материальные и технические ресурсы, технико-экономические показатели.

Календарный план строительства содержит определение продолжительности строительства, ведомость подсчета объемов работ, определение затрат труда. Строительный генплан включает выбор средств механизации, расчет площадей временных административно-бытовых зданий, расчет запасов материалов и площадей складирования, расчет временного энергоснабжения, расчет временного водоснабжения.

Проект включает научно-исследовательскую часть с методикой расчета продолжительности работ по возведению здания без построения календарного плана, поэтажное возведение здания, метод расчета для зданий возводимых поярусно, преимущества данной методики, построение календарного плана. Раздел экономики включает сводный сметный расчет стоимости строительства, объектную смету, локальную смету на общестроительные работы. Раздел безопасности жизнедеятельности содержит технику безопасности при транспортных работах, производстве земляных, каменных, кровельных, отделочных и стекольных работ, охрану окружающей среды, основные природоохранные мероприятия на строительной площадке.

Диплом №1058 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 103 листа пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Уникальный климатический контекст: проектирование для суровых условий Крайнего Севера — редкий и ценный опыт для диплома.
• Сложная этажность: трехэтажное здание с различной высотой этажей (4,5 м и 9,2 м) — демонстрирует навыки проектирования многофункциональных объектов.
• Сборный железобетонный каркас: расчет и конструирование колонн, ригелей, ферм, фундаментов стаканного типа.
• Расчет в программе «Лира»: современный программный комплекс для статического расчета каркаса здания.
• Энергоэффективность: применение энергосберегающего стекла, трехслойных сэндвич-панелей, теплотехнический расчет ограждающих конструкций.
• Практическая направленность: технологическая карта, календарный план, строительный генплан, технико-экономические показатели.
• Научно-исследовательская часть: методика расчета продолжительности работ без календарного плана, поэтажное возведение.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1058 по доступной цене — 3 500 рублей.
