Дипломный проект №1060 «Торговый центр в г. Архангельск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории торговых зданий и предназначен для организации розничной торговли с привлечением максимального числа покупателей. Проект выполнен с учетом климатических условий Архангельской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект или скачать проект №1060 можно на pgsdiplom.pro по доступной цене.

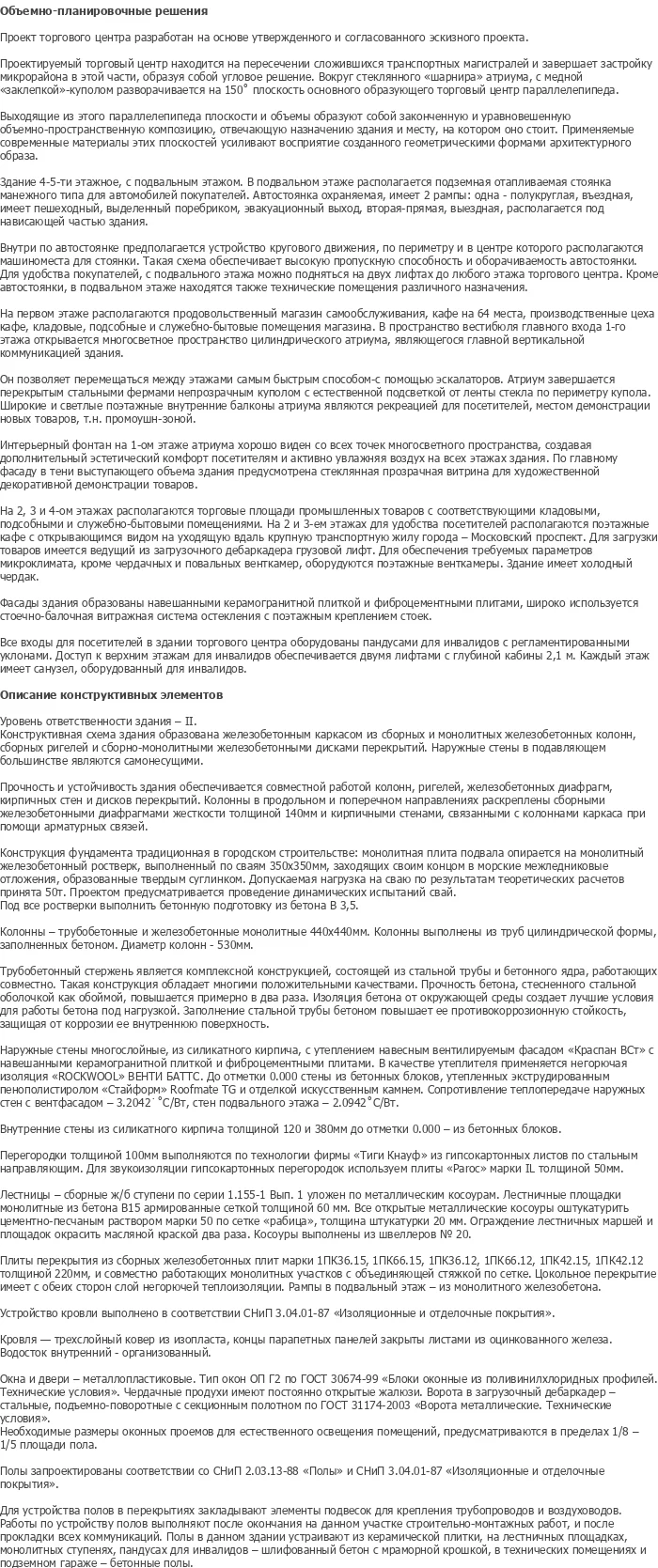

Проектируемый объект — четырех-пятиэтажное торговое здание с подвальным этажом, расположенное в г. Архангельск. Данный шаблон проекта разработан на основе утвержденного и согласованного эскизного проекта и представляет собой сложное в плане здание углового решения с цилиндрическим атриумом. Проектируемый торговый центр находится на пересечении сложившихся транспортных магистралей и завершает застройку микрорайона в этой части, образуя свой угловой рецепт. Вокруг стеклянного «шатра» атриума, с медной «заклепкой»-куполом разворачивается на 150° плоскость основного образующего торговый центр параллелепипеда.

Габаритные размеры здания составляют 73,13 × 40,37 м при высоте 26,25 м. Здание 4–5 этажное с подвальным этажом, в котором располагается подземная отапливаемая стоянка машинного типа для автомобилей покупателей. Автостоянка охраняемая, имеет 2 рампы: одна — полукруглая, въездная, имеет пешеходный, выделенный поребриком, эвакуационный выход, вторая — прямая, выездная, располагается под нависающей частью здания. Архитектурный облик формируется сочетанием стеклянного атриума с медным куполом, вентилируемого фасада с керамогранитной плиткой и фиброцементными плитами, а также широко используемой стоечно-балочной витражной системой остекления. Этот ПГС дипломный проект подходит студентам строительных специальностей, изучающих проектирование сложных общественных зданий с атриумными пространствами.

Данный готовый диплом ПГС рекомендуется для защиты по направлению промышленное и гражданское строительство и будет особенно полезен при подготовке специалистов по проектированию торговых комплексов с повышенными требованиями к эвакуации и инженерному обеспечению. Если вы ищете, где купить проект или скачать проект по направлению ПГС с полным комплектом торговых технологических решений — диплом №1060 предлагает оптимальное соотношение цены и качества.

Выходящие из параллелепипеда плоскости и объемы образуют законченную и уравновешенную обьемно-пространственную композицию, отвечающую назначению здания и месту, на котором оно стоит. Применяемые современные материалы этих плоскостей усиливают восприятие созданного геометрическими формами архитектурного образа. Внутри атриума предполагается устройство кругового движения, по периметру и в центре которого располагаются машиноместа для стоянки. Такая схема обеспечивает высокую пропускную способность и оборачиваемость автостоянки.

Для удобства покупателей с подвального этажа можно подняться на двух лифтах до любого этажа торгового центра. Кроме лестниц, в подвальном этаже находятся также технические помещения различного назначения. На первом этаже располагаются продовольственный магазин самообслуживания, кафе на 64 места, производственные цеха кухни, кладовые, подсобные и служебно-бытовые помещения магазина. В пространство вестибюля главного входа 1-го этажа открывается общественное пространство цилиндрического атриума, являющегося главной вертикальной коммуникацией здания. Он позволяет перемещаться между этажами самым быстрым способом — с помощью эскалаторов.

Атриум завершается перекрытием стальными фермами непрерывным куполом с естественной подсветкой от ленты стекла по периметру купола. Широкие и светлые поэтажные внутренние балконы атриума являются рекреацией для посетителей, местом демонстрации новых товаров, т.н. промо-зоной. Интерьерный фонтан на 1-ом этаже атриума хорошо виден со всех точек многосветного пространства, создавая дополнительный эстетический комфорт посетителям и активно увлажняя воздух на всех этажах здания. По главному фасаду в тени выступающего объема здания предусмотрена стеклянная прозрачная витрина для художественной декоративной демонстрации товаров.

На 2, 3 и 4-ом этажах располагаются торговые площади промышленных товаров с соответствующими кладовыми, подсобными и служебно-бытовыми помещениями. На 2 и 3-ем этажах для удобства посетителей располагаются поэтажные кафе с открывающимся видом на уходящую вдаль круглую транспортную жилу города — Московский проспект. Для загрузки товаров имеется ведущий из загрузочного дворакадера грузовой лифт. Для обеспечения требуемых параметров микроклимата, кроме чердачных и подвальных венткамер, оборудуются поэтажные венткамеры. Здание имеет холодный чердак. Фасады здания образованы навешанными керамогранитной плиткой и фиброцементными плитами, широко используется стоечно-балочная витражная система остекления с поэтажным креплением стоек.

Уровень ответственности здания — II. Конструктивная схема здания образована железобетонным каркасом из сборных и монолитных железобетонных колонн, сборных ригелей и сборно-монолитными железобетонными дисками перекрытий. Наружные стены в подавляющем большинстве являются самонесущими. Прочность и устойчивость здания обеспечивается совместной работой колонн, ригелей, железобетонных диафрагм, кирпичных стен и дисков перекрытий. Колонны в продольном и поперечном направлениях раскреплены сборными железобетонными диафрагмами жесткости толщиной 140 мм и кирпичными стенами, связанными с колоннами каркаса при помощи арматурных связей.

Конструкция фундамента традиционная в городском строительстве: монолитная плита подвала опирается на монолитный железобетонный ростверк, выполненный по свайм 350×350 мм, заходящих своим концом в морские межледниковые отложения, образованные твердым суглинком. Допускаемая нагрузка на сваю по результатам теоретических расчетов принята 50т. Проектом предусматривается проведение динамических испытаний свай. Под все ростверки выполнить бетонную подготовку из бетона В 3,5. Колонны — трубобетонные и железобетонные монолитные 440×440 мм. Колонны выполнены из труб цилиндрической формы, заполненных бетоном. Диаметр колонн — 530 мм.

Трубобетонный стержень является комплексной конструкцией, состоящей из стальной трубы и бетонного ядра, работающих совместно. Такая конструкция обладает многими положительными качествами. Прочность бетона, стесненного стальной оболочкой как оболочкой, повышается примерно в два раза. Изоляция бетона от окружающей среды создает лучшие условия для работы бетона под нагрузкой. Заполнение стальной трубы бетоном повышает ее противокоррозионную стойкость, защищая ее от коррозии как внутреннюю поверхность. Наружные стены многослойные, из силикатного кирпича, с утеплением навесным вентилируемым фасадом «Красная ВСТ» с навешанной керамогранитной плиткой и фиброцементными плитами. В качестве утеплителя применяется негорючая изоляция «ROCKWOOL» ВЕНТИ БАТТС. До отметки 0,000 стены из бетонных блоков, утепленных экструдерованным пенополистиролом «Стайрофор» Roofmate TG и отделкой искусственным камнем. Сопротивление теплопередаче наружных стен с вентфасадом — 3,2042 м²·°C/Вт, стен подвального этажа — 2,0942 м²·°C/Вт.

Внутренние стены из силикатного кирпича толщиной 120 и 380 мм до отметки 0,000 — из бетонных блоков. Перегородки толщиной 100 мм выполняются по технологиям фирмы «Три Кнауф» из гипсокартонных листов по стальным направляющим. Для звукоизоляции гипсокартонных перегородок используются плиты «Рарос» марки IL толщиной 50 мм. Лестницы — сборные ж/б ступени по серии 1.155-1 вып. 1, уложенные по металлическим косоурам. Лестничные площадки монолитные из бетона В15 армированные сеткой толщиной 60 мм. Все открытые металлические косоуры оштукатурить цементно-песчаным раствором марки 50 по сетке «крабица», толщина штукатурки 20 мм. Ограждение лестничных маршей и площадок — окрасить масляной краской два раза. Косоуры выполнены из швеллеров № 20.

Плиты перекрытия из сборных железобетонных плит марки П1ПК66.15, П1ПК66.12, П1ПК66.15, П1ПК66.12, П1ПК42.15, П1ПК42.12 толщиной 220 мм, и совместно работающих монолитных участков с объединяющей стяжкой по сетке. Цокольное перекрытие имеет с обеих сторон слой негорючей теплоизоляции. Рампы в подвальный этаж — из монолитного железобетона. Устройство кровли выполнено в соответствии с СНиП 3.04.01-87 «Изоляционные и отделочные покрытия». Кровля — трехслойная ковер из изопласта, концы парапетных панелей закрыты листами из оцинкованного железа. Водосток внутренний — организованный. Окна и двери — металлопластиковые. Тип окон ОП Г2 по ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей». Технические условия. Чердачные люки имеют постоянное открытие железные. Ворота в загрузочный дебаркадер — стальные, подъемно-поворотные с сечионным полотном по ГОСТ 31174-2003 «Ворота металлические. Технические условия». Необходимые размеры оконных проемов для естественного освещения помещений, предусматриваются в пределах 1/8 — 1/5 площади пола. Полы запроектированы соответственно со СНиП 2.03.13-88 «Полы» и СНиП 3.04.01-87 «Изоляционные и отделочные покрытия». Для устройства полов в перекрытиях закладывают элементы подвесок для крепления трубопроводов и воздуховодов. Работы по устройству полов выполняются после окончания на данном участке строительно-монтажных работ и, после промывки всех коммуникаций. Полы в данном здании устраивают из керамической плитки, на лестничных площадках, монолитных ступенях, пандусах для инвалидов — шлифованный бетон с мраморной крошкой, в технических помещениях и подземном гараже — бетонные полы.

Технологическая карта выполнена на производство кровельных работ и включает подготовку основания под кровлю, подготовку под устройство, техническое описание рулонного кровельного материала Изопласт, устройство изоляции кровли из рулонных материалов, проектирование производства кровельных работ, калькуляцию затрат труда, машинного времени и зарплаты, определение количественного состава бригады, материально-технические ресурсы, технико-экономические показатели, контроль качества кровельных работ, пожарную безопасность и технику безопасности.

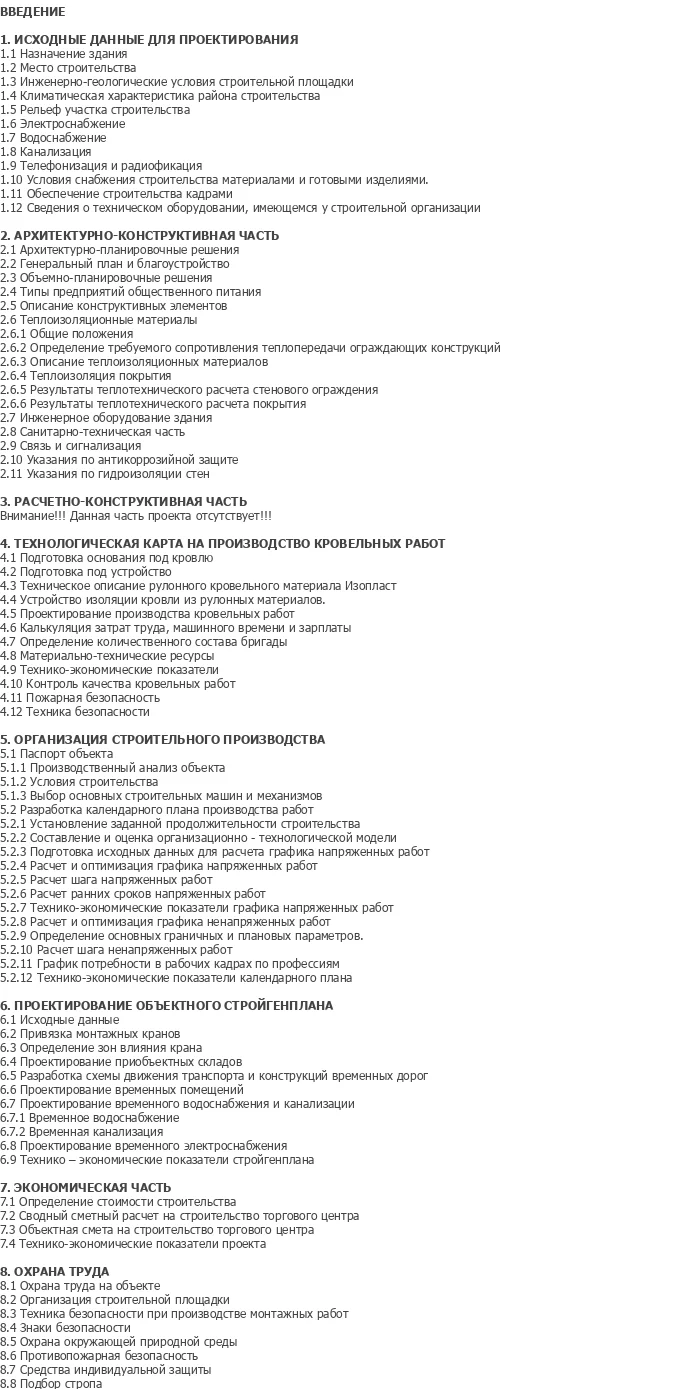

Организация строительного производства включает паспорт объекта, производственный анализ объекта, условия строительства, выбор основных строительных машин и механизмов, разработку календарного плана производства работ с установлением заданной продолжительности строительства, составлением и оценкой организационно-технологической модели, подготовкой исходных данных для расчета графика напряженных работ, расчетом и оптимизацией графика напряженных работ, расчетом шага напряженных работ, расчетом ранних сроков напряженных работ, технико-экономическими показателями графика напряженных работ, расчетом и оптимизацией графика ненапряженных работ, определением основных граничных и плановых параметров, расчетом шага ненапряженных работ, графиком потребности в рабочих кадрах по профессиям и технико-экономическими показателями календарного плана.

Проектирование объектного стройгенплана включает исходные данные, привязку монтажных кранов, определение зон влияния крана, проектирование объектных складов, разработку схемы движения транспорта и конструкций временных дорог, проектирование временных помещений, проектирование временного водоснабжения и канализации, временного электроснабжения, технико-экономические показатели стройгенплана. Экономическая часть включает определение стоимости строительства, сводный сметный расчет на строительство торгового центра, объектную смету на строительство торгового центра и технико-экономические показатели проекта. Данный готовый диплом ПГС содержит полный комплект организационно-технологической и экономической документации для защиты.

Диплом №1060 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложная архитектурная композиция: торговый центр углового решения с цилиндрическим атриумом, медным куполом и стеклянным «шатром» — престижный объект для дипломного проектирования.
• Уникальная объемно-планировочная система: круговое движение в атриуме, поэтажные балконы-рекреации, интерьерный фонтан, витражное остекление — современные торговые технологии.
• Инновационные конструкции: трубобетонные колонны диаметром 530 мм — редкая и перспективная технология для многоэтажных зданий.
• Разнообразие конструкций: свайный фундамент, сборно-монолитный каркас, трубобетонные и монолитные колонны, диафрагмы жесткости, сборно-монолитные диски перекрытий.
• Современные фасадные решения: вентилируемый фасад «Красная ВСТ» с керамогранитной плиткой, фиброцементными плитами и стоечно-балочной витражной системой.
• Практическая направленность: технологическая карта на кровельные работы, календарный план с оптимизацией графиков напряженных и ненапряженных работ, строительный генплан, полная экономическая часть.
• Подземная инфраструктура: отапливаемая стоянка машинного типа с двумя рампами, лифтовыми шахтами и техническими помещениями.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Полная комплектация: 113 листов пояснительной записки и 10 листов графики AutoCAD.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным комплектом документации. Вы можете скачать проект или купить проект №1060 по доступной цене — 4 000 рублей.
