1. Специальность: ПГС (Промышленное и гражданское строительство).

2. Тема дипломного проекта: пожарное депо на 8 машин.

3. Конструктивные решения:
- Схема здания: неполный каркас;
- Фундамент: свайный;
- Наружные стены: кирпичные;
- Крыша: двускатная из профилированных листов.

4. Габаритные размеры здания:
Длина: 60 м;
Ширина: 35,8 м;
Высота: 25,64 м.

5. Расчет конструкций проводился:
- ручным способом.

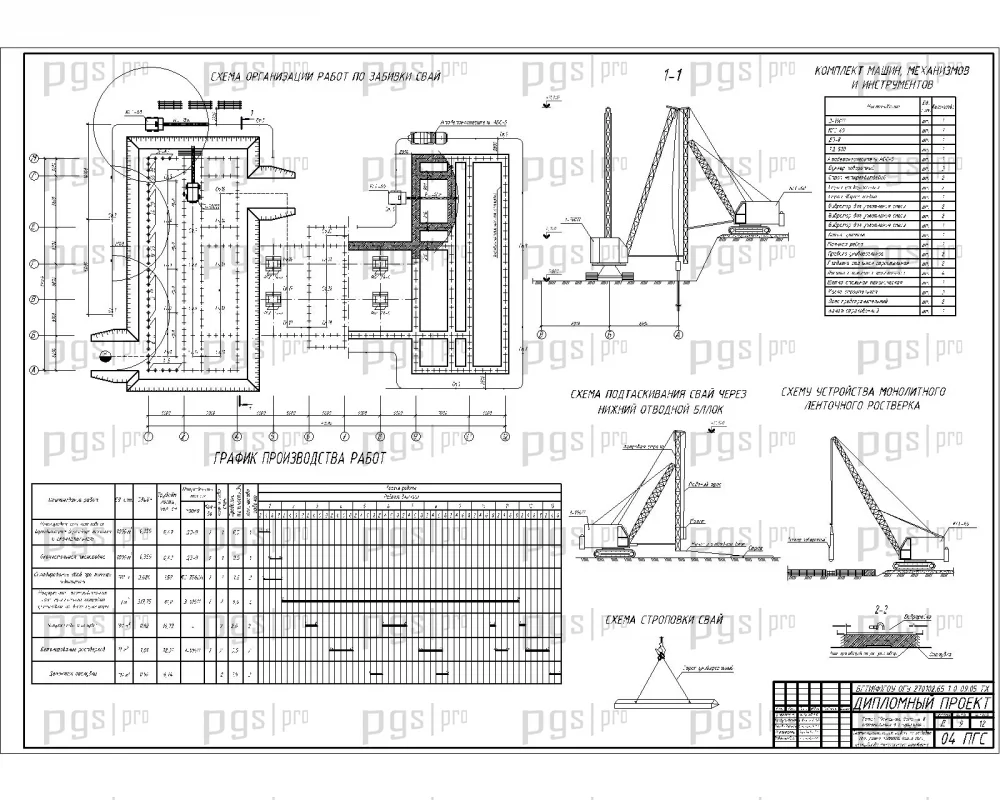

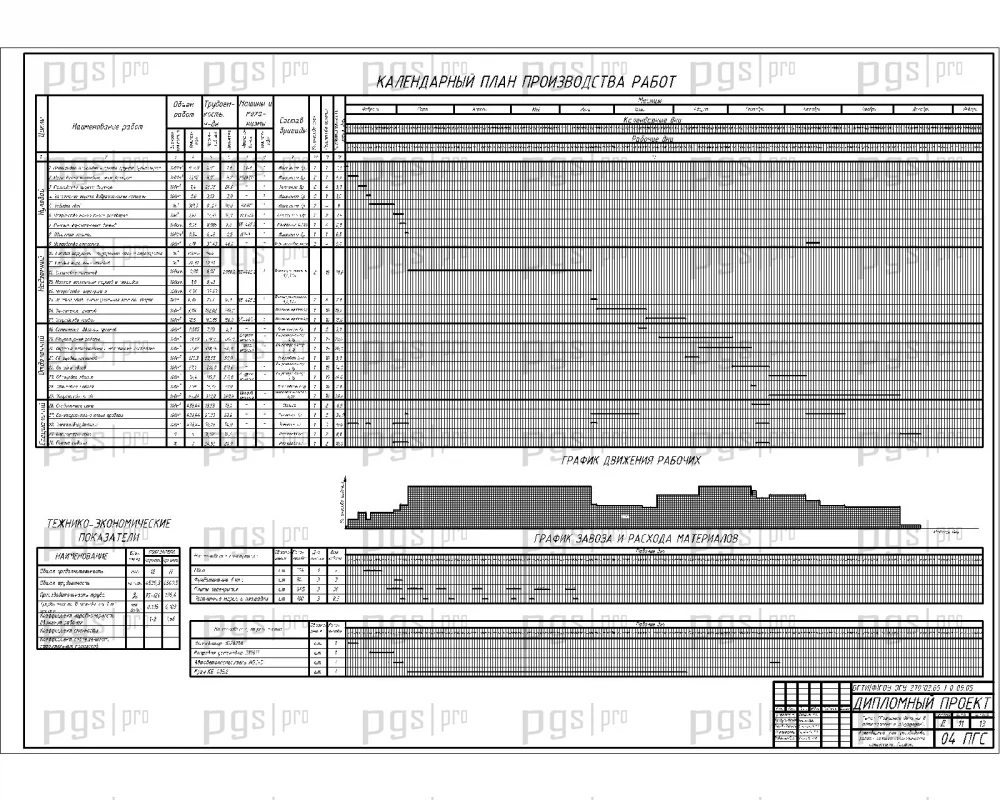

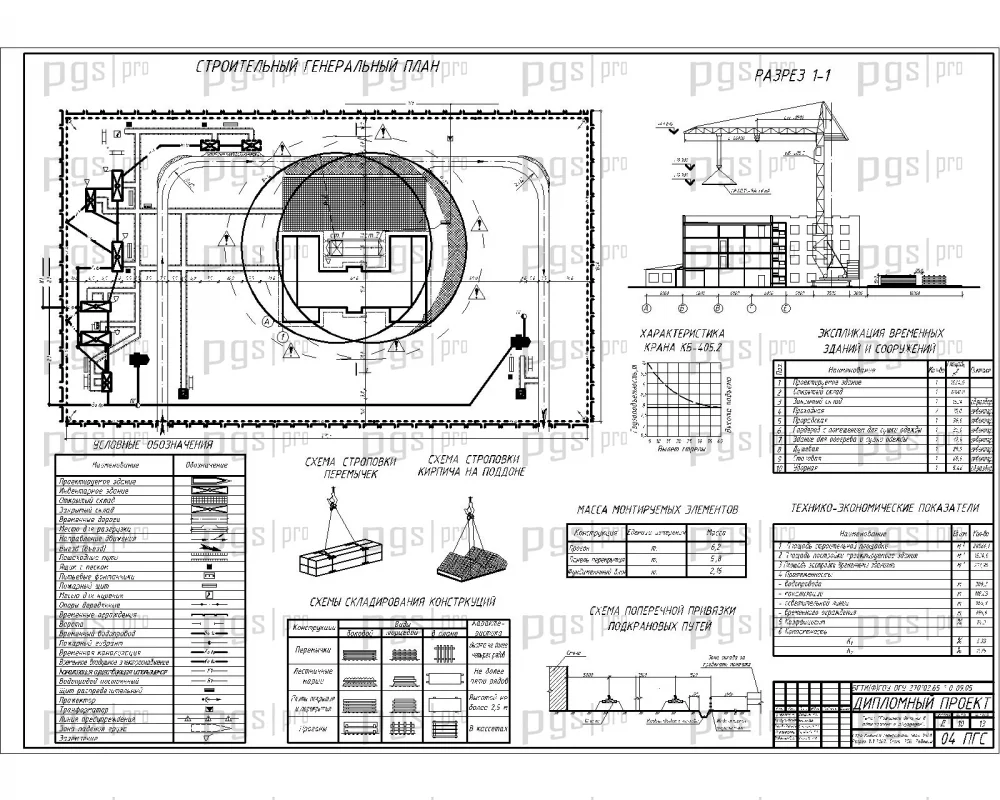

6. ППР выполнены на:
- забивку свай;
- устройство деревянных стропил.

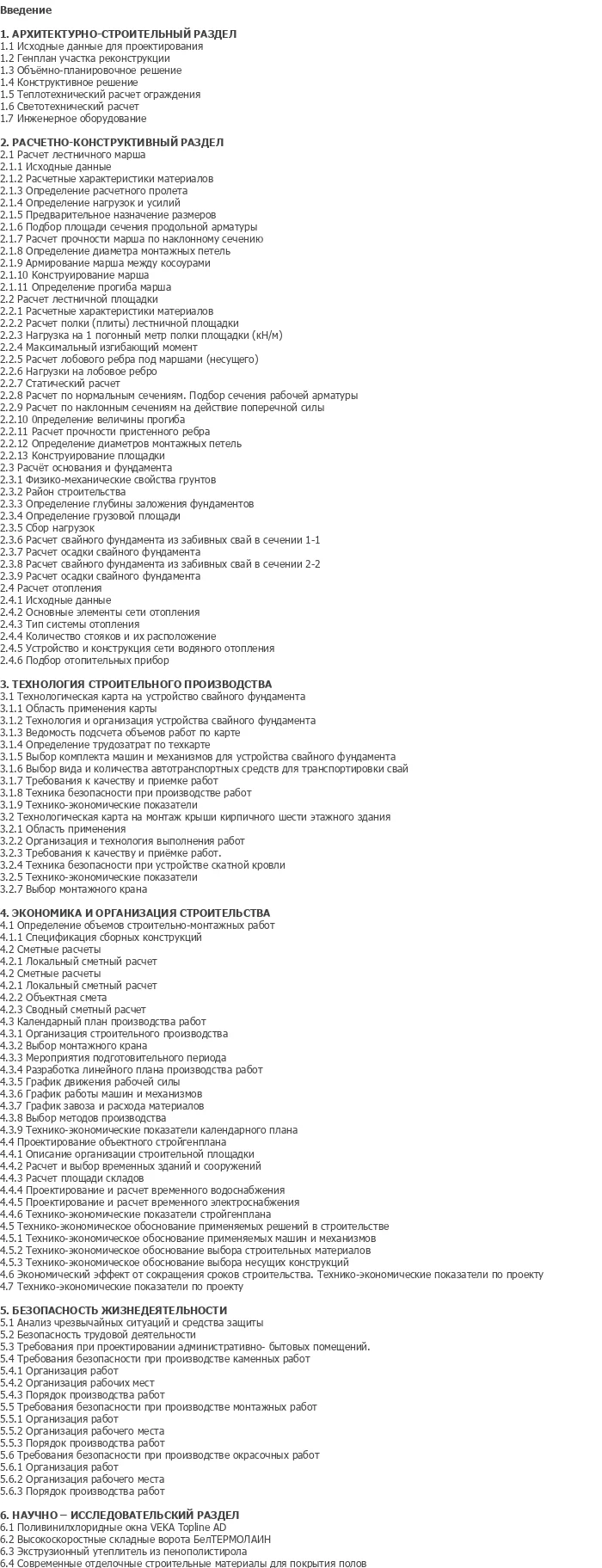

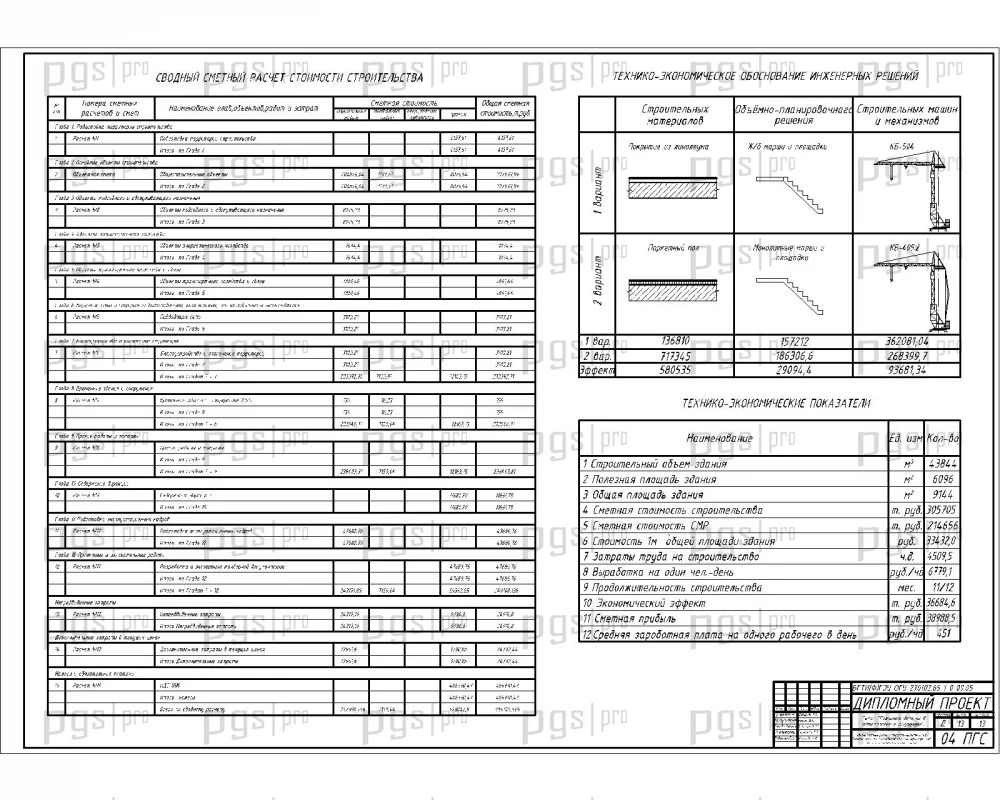

7. Объем дипломной работы ПГС:
- 13 листов чертежей dwg (AutoCAD);
- 167 листов пояснительной записки «Word».

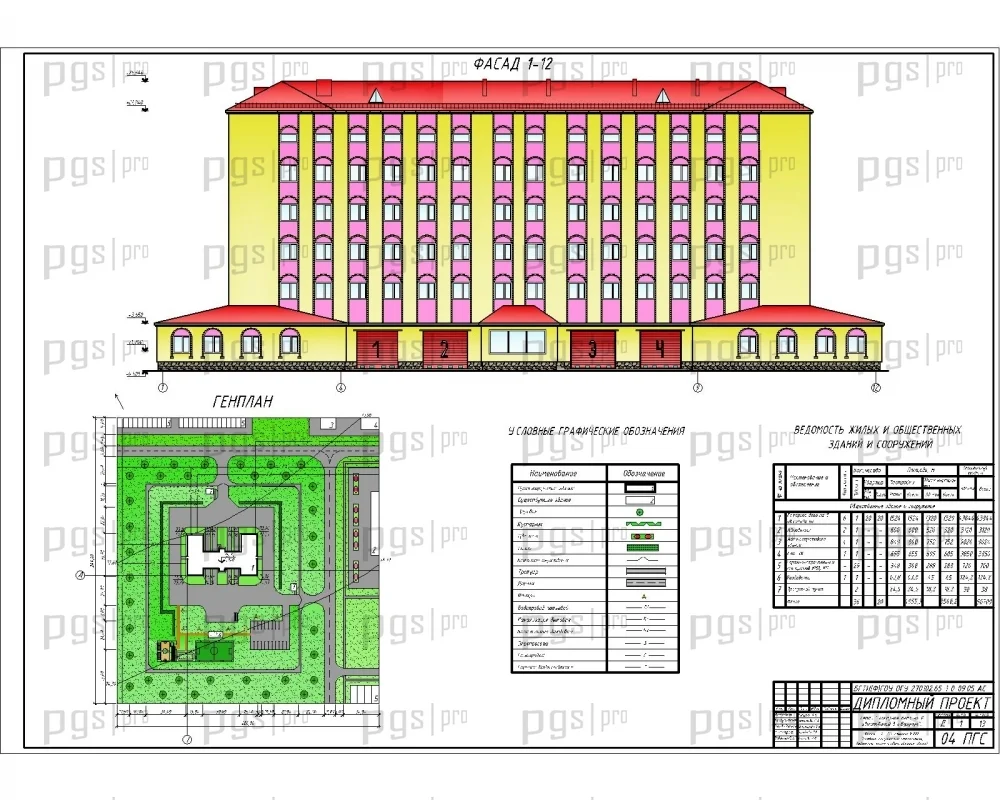

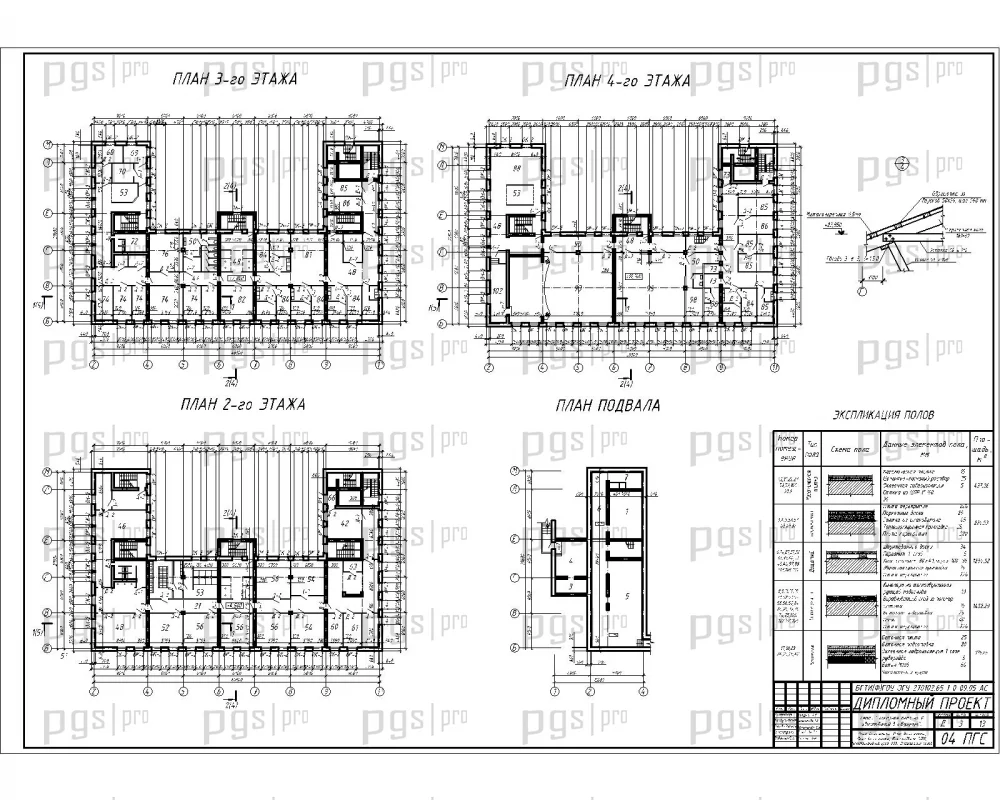

Объёмно-планировочное решение

 Проектируемое здание в плане имеет сложную форму с размерами в осях
 «А - М» - 35,8 метров, в осях «1 - 12» - 60 метров.

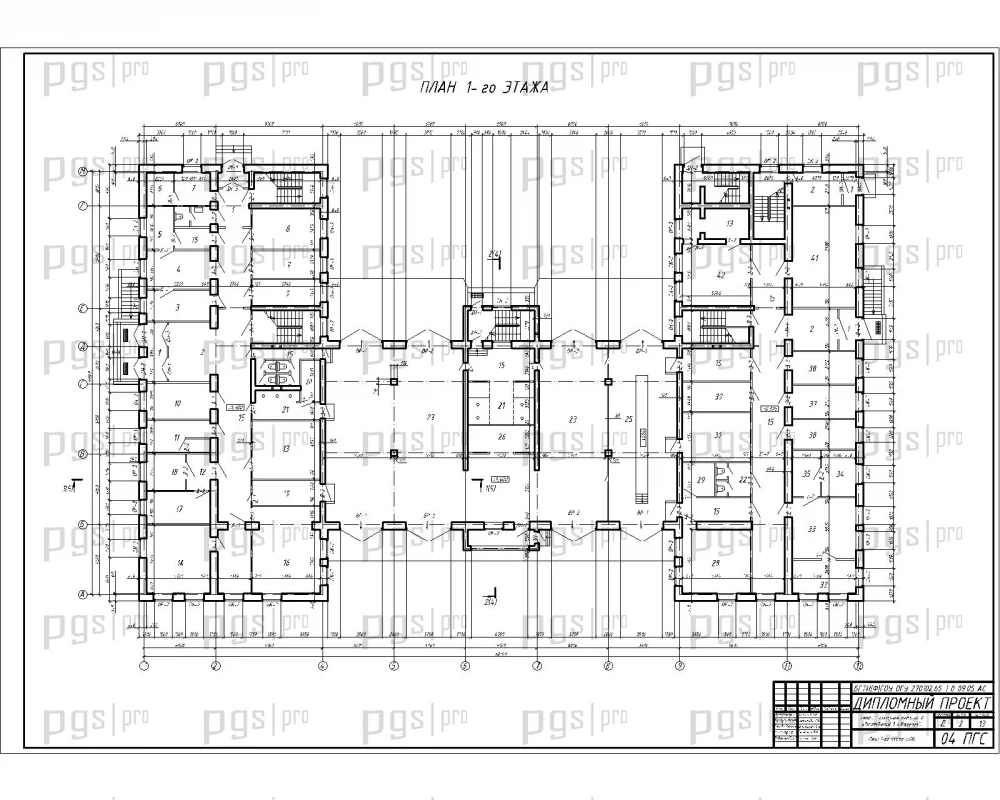

 Проектируемое здание шести этажное. На первом этаже высотой 4,5 метра запроектирован гараж на 8 автомобилей, а также расположены служебные помещения, и складские помещения. На втором и третьем этажах расположены учебные классы, жилые комнаты для работающего персонала, тренировочная лестница, кабинет начальника части и дежурной группы и душевой блок.

Количество душевых сеток определено с учетом количества рабочих в наиболее многочисленной смене. Приняты душевые кабины заводского изготовления квадратного очертания размером 0,9х0,9 м. В здание принято восемь душевых кабин из расчета одна кабина на 15 человек. Входы в уборные устраивают через тамбуры (шлюзы), в которых размещают умывальники из расчета один умывальник на четыре кабины.

Уборные оборудуют унитазами, размещенный в отдельных кабинах с дверьми. Кабины отделены друг от друга перегородками, не доходящими на 0,2 метра до пола, высотой 1,8 метра.  На четвертом и пятом этажах запроектирован зрительный зал, спортивный зал, а также жилые комнаты.

Состав и площади помещений пожарного депо принято в соответствии с специальными требованиями:

- пожарные депо следует проектировать не ниже II степени огнестойкости;

- центральный вход в пожарное депо следует размещать со стороны главного фасада здания;

- на путях движения личного состава по тревоге к помещению пожарной техники не допускается устройство порогов, ступеней, а также устройство выступающих частей конструкций и оборудования на высоте не менее 2,2 м от уровня пола;

- ширина коридоров на путях движения личного состава дежурной смены по тревоге должна быть не менее 1,4 м. При размещении дежурной смены на втором этаже здания, открывание всех дверей должно предусматриваться по направлению движения к местам расположения спусковых столбов в помещение пожарной техники;

- высота помещений пожарной техники и мойки определяется заданием на проектирование в зависимости от типа пожарной техники;

- производственные процессы в пожарном депо по санитарно-гигиеническим требованиям относятся к I группе;

- пункт связи в пожарном депо следует располагать справа, а пост технического обслуживания слева от помещения пожарной техники по ходу выезда автомобилей;

- ширина проходов для личного состава между автомобилями, а также между автомобилями и конструкциями здания в помещении пожарной техники принимается в соответствии с приложением 6. Глубина помещений пожарной техники, технического обслуживания и мойки в зданиях пожарных депо - 12 - 15 м, а при размещении крупногабаритной автотехники - по заданию на проектирование;

- ширину ворот в помещении пожарной техники следует принимать на 1 м больше ширины состоящих на вооружении пожарных автомобилей. Каждые ворота должны оборудоваться ручными и автоматическими запорами, а также фиксаторами, предотвращающими самопроизвольное их закрывание. Верхняя часть ворот должна иметь остекление площадью не менее 30 % от всей площади ворот. В полотнище первых (от пункта связи) ворот необходимо предусматривать калитку размерами не менее 0,7х2 м;

- габариты стоянки автомобилей обозначаются белыми полосами шириной 0,1 м, предусматриваются также упоры для задних колес автомобилей. В помещении пожарной техники оборудуется табло погодных условий. На передней стене у каждых ворот устанавливаются зеркала заднего обзора размерами не менее 1х0,4 м;

- планировочная отметка дорожного покрытия перед выездом из здания пожарного депо должна быть ниже отметки пола помещения пожарной техники на 0,15 м. Уровень пола помещения пожарной техники следует проектировать ниже уровня пола смежных помещений не менее чем на 0,05 м. Уклон пола в помещении пожарной техники должен быть в сторону трапов и лотков, предусматриваемых перед выездными воротами, панели стен облицовываются керамической плиткой;

- в помещении пожарной техники необходимо предусматривать газоотводы от выхлопных труб для удаления газов от работающих двигателей автомобилей. Система газоотвода должна быть постоянно подключена к выхлопной системе автомобилей и саморазмыкаться в начале его движения;

- пост мойки в пожарных депо следует проектировать в отдельном боксе;

- посты технического обслуживания в пожарных депо пов допускается совмещать с помещением пожарной техники;

- в помещениях поста технического обслуживания и пожарной техники устраиваются осмотровые канавы из расчета:
1 канава на 4 автомобиля. Осмотровые канавы должны иметь два спуска (один - по ступенчатой лестнице, другой - по скобам) и сверху закрываться съемной решеткой из металлических прутьев диаметром не менее 12 мм. По периметру канавы оборудуется предохранительная реборда высотой не менее 80 мм, пол и стены канавы облицовываются керамической плиткой, на ее дно укладывается деревянная решетка, в стенах устраиваются ниши для инструмента и светильников. Ниши для светильников дол-жны быть защищены от механических повреждений.

- пункт связи должен иметь естественное освещение и располагаться смежно с помещением пожарной техники. В разделяющей их перегородке следует предусматривать окно размерами 1,2х1,5 м на расстоянии 0,6 м от пола, которое оборудуется приспособлением для передачи путевок. Выход из помещения пункта связи непосредственно в помещение пожарной техники не допускается;

- аккумуляторную пункта связи необходимо предусматривать в отдельном помещении смежно с пунктом связи. Вход в нее осуществляется через тамбур;

- помещение для технического обслуживания и хранения пожарных рукавов должно иметь естественное освещение;

- стены помещения мойки и сушки противогазов и аппаратов облицовываются керамической плиткой;

- помещение для отдыха дежурной смены должно быть расположено не выше второго этажа. Между помещениями для отдыха дежурной смены и пожарной техники следует предусматривать тамбур или коридор;

- при размещении дежурной смены на втором этаже в междуэтажном перекрытии следует устраивать проемы 1,2х1,2 м с металлическими столбами диаметром 200 мм для спуска в помещение пожарной техники, из расчета 1 столб на 7 человек дежурной смены. Над проемами устраиваются кабины с открывающимися внутрь двустворчатыми дверями, оборудованными блокирующими устройствами от самопроизвольного открывания;

- учебный класс и кабинет начальника дежурной смены необходимо размещать рядом с помещениями дежурной смены;

- состав и площади помещений для региональных специализированных отрядов и специализированных частей, осуществляющих первоочередные аварийно-спасательные работы, определяются заданием на проектирование.

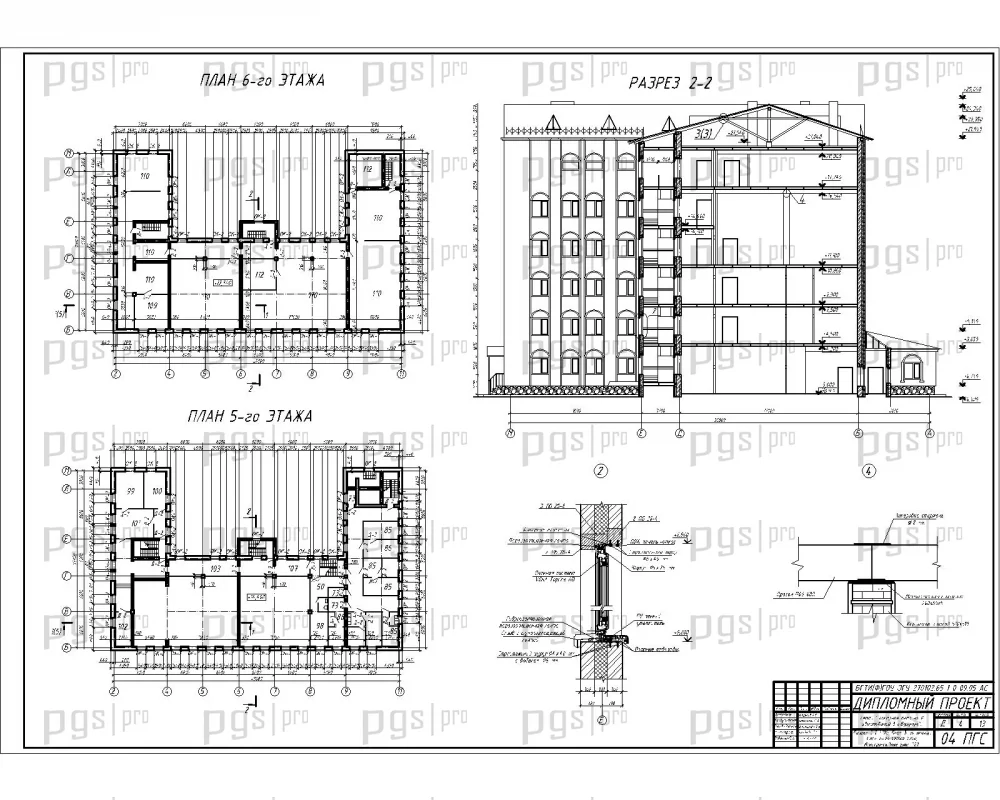

Планировка зрительного зала должна создавать условия для хорошей видимости со всех мест, нормальной акустики, удобного распределения зрителей по местам. В этой связи профиль пола в зале разделен на 3 группы мест с неодинаковым количеством мест (в первой группе 5 рядов, во второй 7, в третей 10 мест). При этом размеры сидений приняты следующими: кресел – глубина  при откинутом сиденье – 0,4 м.,  ширина между осями подлокотников – 0,5 м; стульев и скамей – глубина 0,4 м. и 0,35 м, ширина – 0,45 м. Шестой - технический этаж.

Конструктивная схема - здание с неполным каркасом и с поперечными несущими стенами.

Пространственная жесткость обеспечивается путем жесткой заделки плит перекрытия в стены.

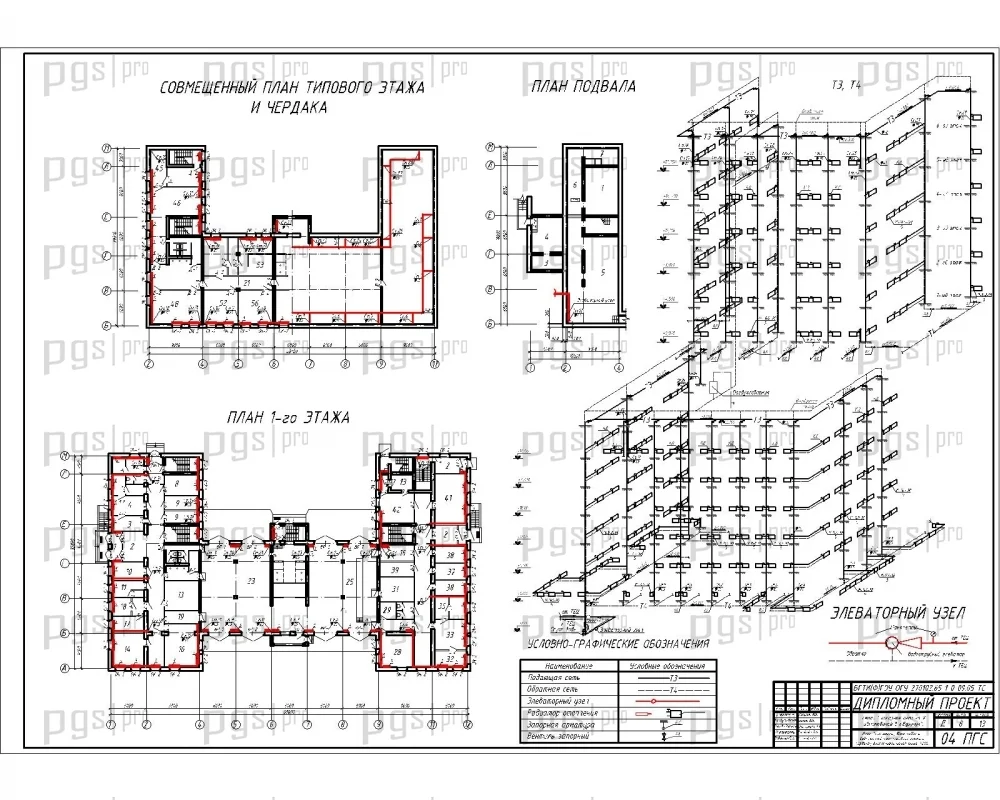

В проектируемом здании имеется подвал  для трассировки инженерных коммуникаций, высотой 3,6 метра. Вход  в подвал находится  на лестничной клетке а также со стороны главного входа.

При проектировании здания предусмотрены пути вынужденной эвакуации людей из помещений на случаи пожара или аварии.

Ширину дверей, коридоров и проходов на путях эвакуации принимается равной согласно нормативным требованиям.

Эвакуация людей осуществляется с помощью главных и вспомогательных выходов, через коридоры и лестницы.

Потоки людей направляются прямо и не пересекаются другим потоком. Двери на путях эвакуации закрываются и открываются по направлению выхода из здания. Ширина лестничного марша устанавливается по СНиП исходя из пропускной способности.

Конструктивное решение

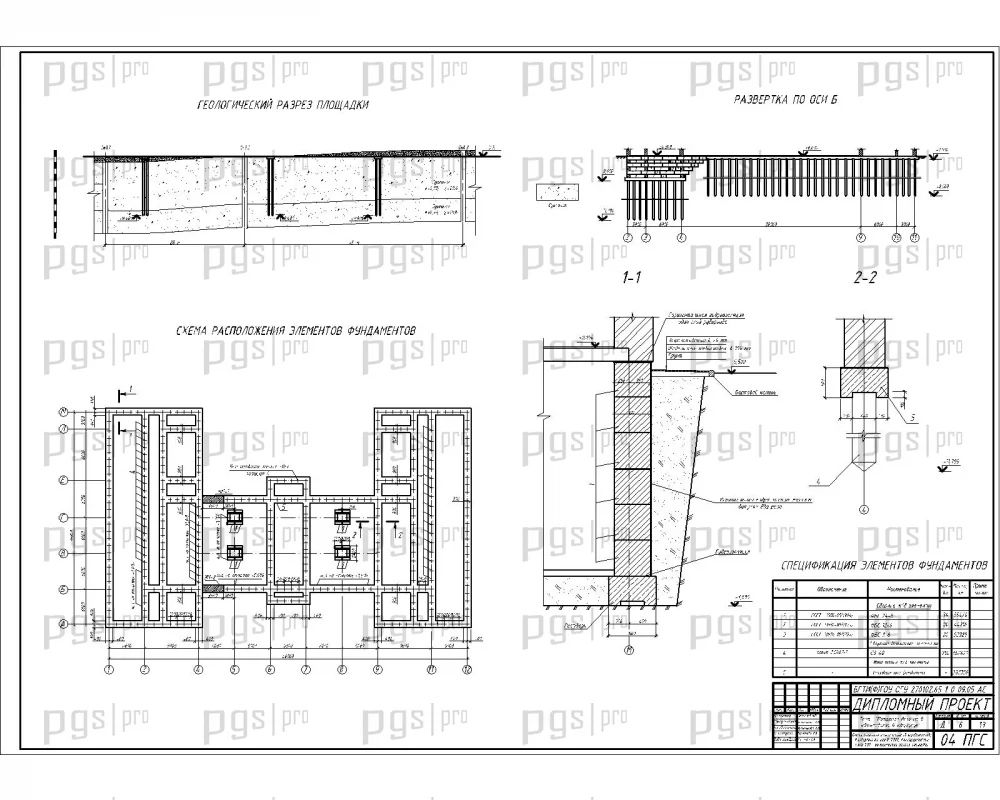

В связи с просадочными грунтами под несущие стены здания принят свайный фундамент.  Глубина заложения фундаментов не зависит от нормативной   глубины промерзания грунтов (170 см.), так как в проектируемом здании преду- смотрен подвал высотой 3,6 метра, следовательно подошва будет располагаться ниже уровня промерзания грунтов на отметке – 3,6 метра.

Стены выполнены из местного кирпича Бузулукского кирпичного завода - наружные - из слоистой конструкции с утеплением плитами из резольнофенолформальдегидного пенопласта и наружной декоративной отделкой из полимерной штукатурки. Толщина наружных стен – 640 мм и внутренних несущих – 380мм. Кладка осуществляется шестирядной системой не совпадением вертикальных швов. Толщина вертикальных швов 10мм., горизонтальных - 12мм., раствор марки М50. Облицовочный слой стены выполняется из керамического пустотелого утолщенного кирпича пластического формования марки М150 по ГОСТ 530-2007. Пустотность кирпича составляет 42%. Внутренняя кладка выполняется из обычного керамического одинарного пустотелого рядового кирпича пластического формования по ГОСТ 530-2007 марки М200. Пустотность кирпича составляет 8%.

Перемычки - железобетонные по серии 1.038.1-1. перемычки укладывают на цементно-песчаный раствор марки М50. Концы заделывают в стену, для несущих стен величина опирания по 250мм с каждой стороны проёма, для ненесущих - по 120мм. Ведомость перемычек приведена в таблице 1.5 спецификация – в таблице 1.5.

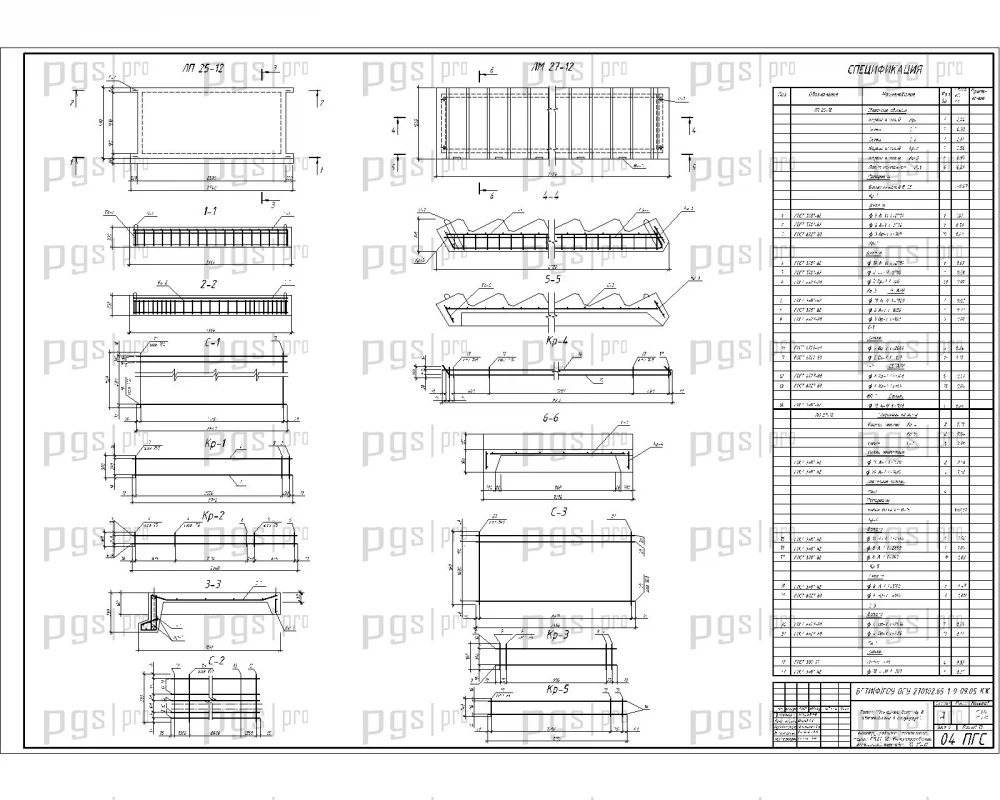

Перекрытия -  из сборных железобетонных панелей по серии 1.141- 1. Плиты укладываются на слой цементно-песчаного раствора толщиной 20мм.

Анкеровка плит между собой производится с помощью стержней арматуры диаметром 12мм. за монтажные петли с помощью сварки. Швы между плитами замоноличиваются цементно-песчаным раствором марки М100 который создает жесткий диск, который превращает здание в пространственно неизменяемую систему. Анкеровка располагается через плиту, но не более 3 метра друг от друга.  Номенклатура плит перекрытия  приведена в таблице 1.4.

Перегородки - приняты кирпичные толщиной 120мм. Их армируют пачечной сталью сечением 1,5x25 мм. через каждые шесть рядов кладки.
Исходя из природно-климатического района принимаем пластиковые окна с   тройным остеклением.

В данном здании предусмотрены поливинилхлоридные окна VEKA Topline AD  выполненные по индивидуальному заказу. Размеры окон устанавливаются исходя их требуемых значений сопротивления теплопередачи и степени освещенности помещений, а так же общего архитектурного решения фасада. Для проветривания помещений предусмотрены форточки.

В заполнение оконных проемов входит оконная коробка, переплет их ПВХ с тройным остеклением, подоконная доска и наружный слив. Оконная коробка представляет собой раму с четвертями, к которой крепятся оконные переплеты. Все оставшееся пространство  при устройстве окон заполняется пенным утеплителем, герметизирующей мастикой и саморасширяющимся уплотнителем.

Дверные блоки перед установкой оборачиваются рубероидом по периметру коробки. Крепление осуществляется с помощью шурупов, заворачиваемых в тисептированные пробки, устанавливаемые в стены при кладке. Зазоры тщательно проконопачиваются паклей смоченной в гипсовом растворе и зачеканиваются

Лестницы - приняты  сборные железобетонные двухмаршевые по серии 1.020-1.Высота ограждения марша 900мм, с деревянными поручнями. Номенклатура лестницы  приведена в таблице 1.4.

Полы приняты шести видов: керамические, линолеумные, бетонные, паркетные, дощатые, террацциовые.  Конструктивное решение полов смотри графическую часть таблица «Экспликация полов» лист 3 Д.П.

Наружная отделка: повышение теплозащитных качеств стеновых ограждающих конструкций заключается в увеличении их сопротивления теплопередачи до нормативных значений. Это достигается утеплением стен теплоизоляционными материалами, которые должны защищаться от наружных воздействий защитно-декоративным слоем.

После проведения проверочного расчета по определению сопротивления  теплопередачи наружных стеновых ограждений, было установлено, что наружные стены нуждаются в утеплении.
В качестве утеплителя приняты плиты из пенопласта.
Для наружной декоративной отделки используется фактурный слой из полимерной штукатурки, наносимый по стеклосетке с ячейками 5х5мм.

Внутренняя отделка производится следующим образом: стены жилых комнат, коридоров оклеиваются высококачественными обоями. В кухнях, туалетах – окрашиваются на высоту 1,6 метра масляными красками, оставшуюся часть стены окрашивают водоэмульсионными  красками. В ванных комнатах стены облицовываются глазурованной плиткой на высоту 1,8 метра. Стены коридоров на высоту 1,8 метра отделываются деревянными панелями.

В гараже стены отделываются керамической плиткой и оштукатуриваются.  Стены лестничной клетки по слою грунтовки окрашиваются масляными красками. Потолки  окрашиваются известковым раствором.

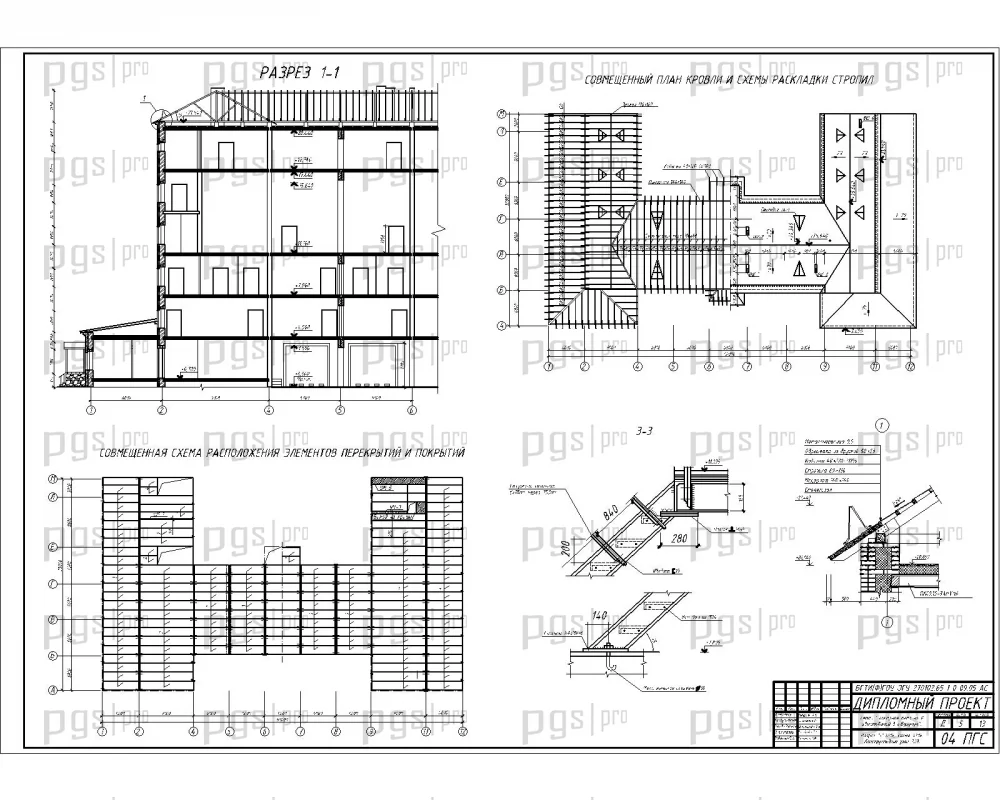

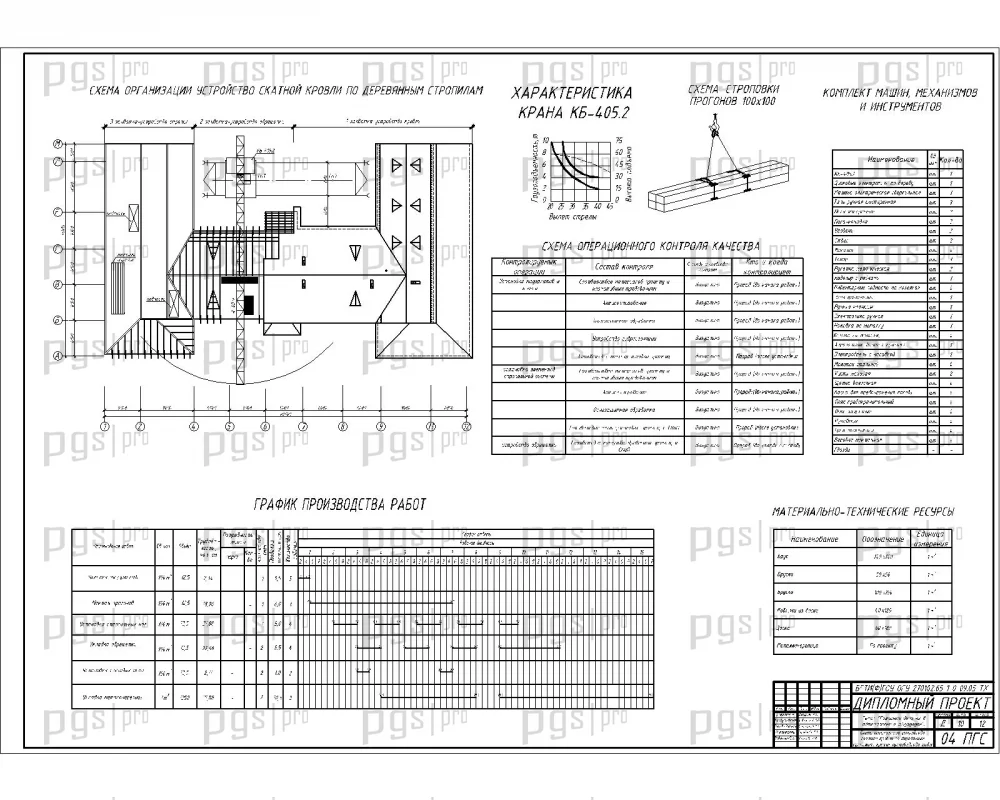

Устройство крыши запроектировано из деревянных стропил сечением 180х60мм., они являются несущей конструкцией кровли. Нижние концы стропильных ног укладываются на мауэрлат сечением 140х140мм. В продольном направлении по середине здания укладывают лежень сечением 100х100мм на него при помощи металлических скоб устанавливают стойки опоры сечением 100х100мм. Для обрешетки кровельных покрытий используются бруски размером 50х50 мм. Шаг между брусьями обрешетки составляет 500 мм.

Жёсткость данной конструкции придают система раскосов и стяжек, выполняемых сечением 50х100мм и соединённых с прогоном и стропилами металлическими скобами. Прогоны выполняют сечением 100х100мм.

Покрытие крыши выполняется из профилированных листов, укладываемой по верху обрешётки. Крепление листов производится с помощью оцинкованных саморезов.

Кровля выполнена скатная, ломаного сечения из профилированных листов σ=0,5мм. Уклон основного ската составляет 290. Такой уклон позволяет беспрепятственно сходить снегу с поверхности крыши.

В проектируемом здании предусмотрен организованный водоотвод. По краям карниза установлены желоба под уклоном i = 0,03 к водоприемным воронкам.

Желоба изготовлены из кровельной стали. Водоприемные воронки установлены по углам здания. Диаметр водоприемной воронки 200 мм. От воронки отходит трубопровод диаметром 100 мм, который крепится к стене при помощи анкеров. Конец трубы поднят над отмосткой на 150 мм.
