Дипломный проект №1064 «Налоговая инспекция в г. Белогорск Амурской области» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории административных общественных зданий и предназначен для размещения налоговой инспекции с полным комплексом служебных, административных и технических помещений. Проект выполнен с учетом климатических условий Амурской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет эффективно подготовиться к защите.

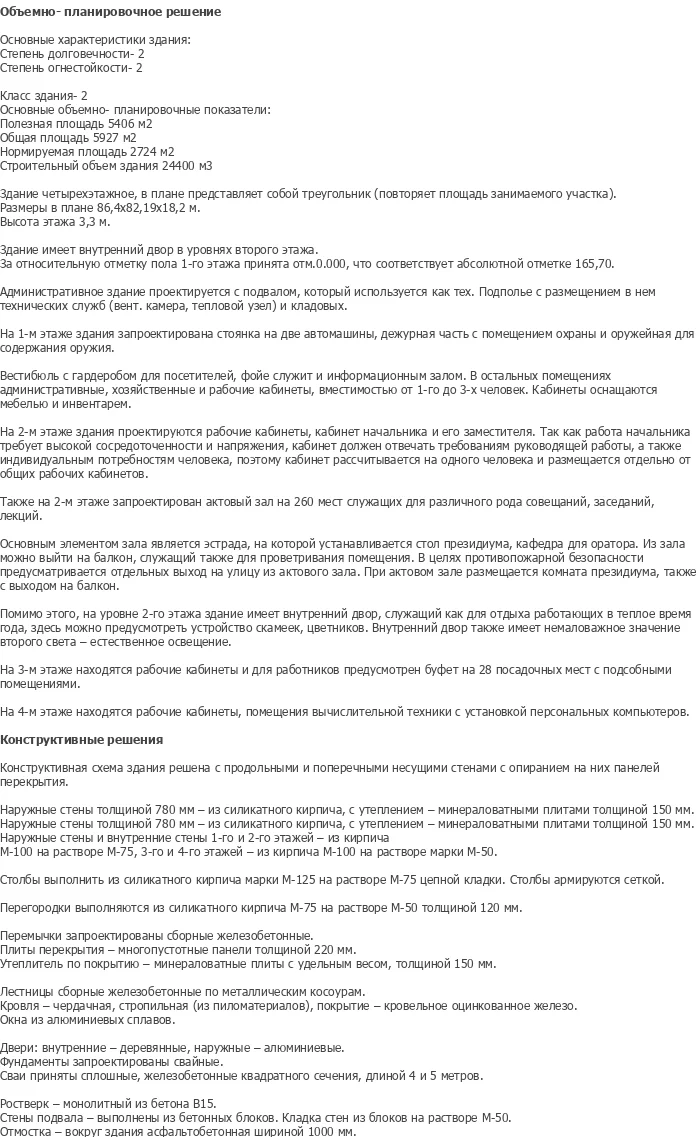

Проектируемый объект — четырёхэтажное административное здание налоговой инспекции в городе Белогорск Амурской области. Данный ПГС дипломный проект разработан с учетом современных требований к функциональности, энергоэффективности и эстетике административных зданий. Общая площадь здания составляет 5927 м², полезная площадь — 5406 м², строительный объём — 24400 м³. Здание имеет сложную треугольную форму в плане, повторяющую конфигурацию земельного участка, с габаритными размерами 86,4 × 31,2 м и высотой 17,5 м.

Здание проектируется с техническим подпольем и относится ко II классу по долговечности, II степени огнестойкости. Конструктивная схема решена продольными и поперечными несущими стенами с опиранием на них панелей перекрытия. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1064 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены поэтажно с четким зонированием административной, служебной, общественной и технической функций. Высота типового этажа составляет 3,3 м. Здание имеет внутренний двор в уровне второго этажа, служащий зоной отдыха для работников и обеспечивающий естественное освещение.

Техническое подполье: размещены вентиляционная камера, тепловой узел, кладовые помещения.

Первый этаж: вестибюль с гардеробом, фойе, информационный зал, стоянка на две автомашины, дежурная часть с помещением охраны и оружейная, административные, хозяйственные и рабочие кабинеты вместимостью от 1 до 3 человек.

Второй этаж: рабочие кабинеты, кабинет начальника и его заместителя, актовый зал на 260 мест с эстрадой, столом президиума, кафедрой для оратора, комната президиума с выходом на балкон. Внутренний двор на уровне второго этажа.

Третий этаж: рабочие кабинеты, буфет на 28 посадочных мест с подсобными помещениями.

Четвёртый этаж: рабочие кабинеты, помещения вычислительной техники с установкой персональных компьютеров.

Окна выполнены из алюминиевых сплавов, двери внутренние — деревянные, наружные — алюминиевые. Внутренняя отделка предусматривает использование современных материалов, соответствующих административному назначению здания.

Фундамент: свайный. Сваи приняты сплошные железобетонные квадратного сечения 30×30 см, длиной 4 и 5 метров. Ростверк — монолитный из бетона класса В15. Стены подвала выполнены из бетонных блоков на растворе М-50.

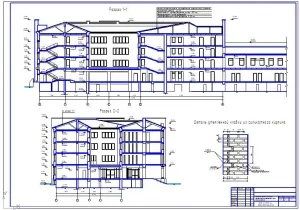

Наружные стены: толщиной 780 мм, кладка из силикатного кирпича с утеплением минераловатными плитами толщиной 150 мм. Наружные и внутренние стены первого и второго этажей выполняются из кирпича марки М-100 на растворе М-75, третьего и четвёртого этажей — из кирпича М-100 на растворе марки М-50.

Столбы: выполняются из силикатного кирпича марки М-125 на растворе М-75 цепной кладки, армированные сеткой.

Перегородки: из силикатного кирпича М-75 на растворе М-50 толщиной 120 мм.

Перекрытия: многопустотные панели толщиной 220 мм. Перемычки — сборные железобетонные.

Лестницы: сборные железобетонные по металлическим косоурам.

Кровля: чердачная стропильная. Стропила из пиломатериалов, покрытие — кровельное оцинкованное железо. Утеплитель по покрытию — минераловатные плиты толщиной 150 мм.

Отмостка: асфальтобетонная шириной 1000 мм вокруг здания.

Технологическая карта на устройство свайного поля включает объёмы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности при выполнении свайных работ.

Технологическая карта на возведение каменной кладки содержит технологию кладки стен из силикатного кирпича, требования к качеству раствора, контроль вертикальности и горизонтальности кладки, технику безопасности.

Технологическая карта на устройство монолитного перекрытия включает технологию опалубочных работ, армирования, бетонирования, ухода за бетоном, контроль качества.

Календарный план и сетевой график составлены с учетом сезонности и технологических пауз. Комплексный укрупнённый сетевой график включает график движения рабочих и машин, оптимизацию критического пути строительства.

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчёт персонала, организация складского хозяйства, водоснабжение, энергоснабжение, освещение строительной площадки, мероприятия по охране окружающей среды.

Технико-экономические показатели содержат сметную стоимость строительства, расчёт экономической эффективности, показатели использования основных фондов.

Диплом №1064 выделяется среди аналогичных работ по ПГС следующими характеристиками:

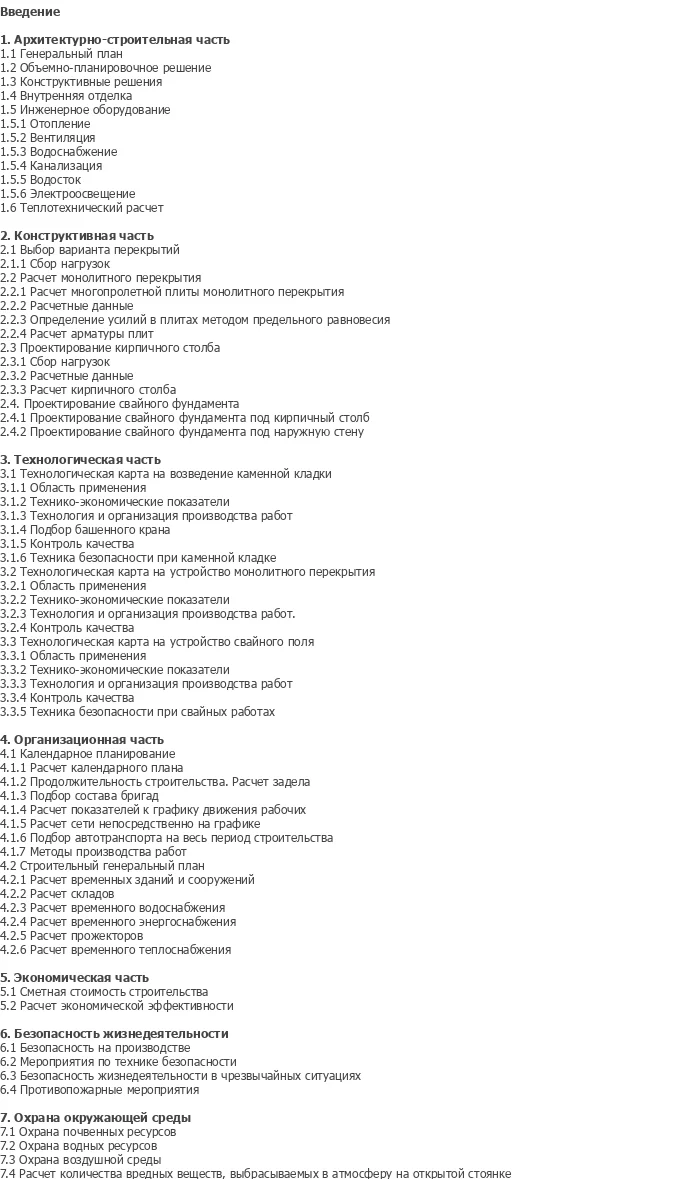

• Полная комплектация: 105 листов пояснительной записки и 11 листов графики AutoCAD и Компас — объём соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: треугольное здание в плане с внутренним двором — уникальный объект для защиты, демонстрирующий навыки работы с нетривиальной геометрией.
• Разнообразие конструкций: свайный фундамент, несущие кирпичные стены с утеплением, многопустотные перекрытия, стропильная кровля, монолитные участки — расчёт и конструирование всех основных элементов.
• Практическая направленность: три технологические карты, календарный план, сетевой график, строительный генплан, технико-экономические показатели.
• Уникальные функциональные зоны: актовый зал на 260 мест, внутренний двор, стоянка на 2 автомашины, буфет на 28 мест.
• Ручной расчёт: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, безопасности жизнедеятельности и охране окружающей среды.
• Доступная стоимость: купить проект №1064 можно по цене 3 000 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №1064 по доступной цене.
