Дипломный проект №1065 «Здание областного суда в г. Киров» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий административного назначения и предназначен для размещения судебных органов, кабинетов судей, залов судебных заседаний и вспомогательных помещений. Проект выполнен с учетом специальных требований к зданиям судебной системы и может быть адаптирован под любой регион России. Купить проект №1065 или скачать проект можно на pgsdiplom.pro.

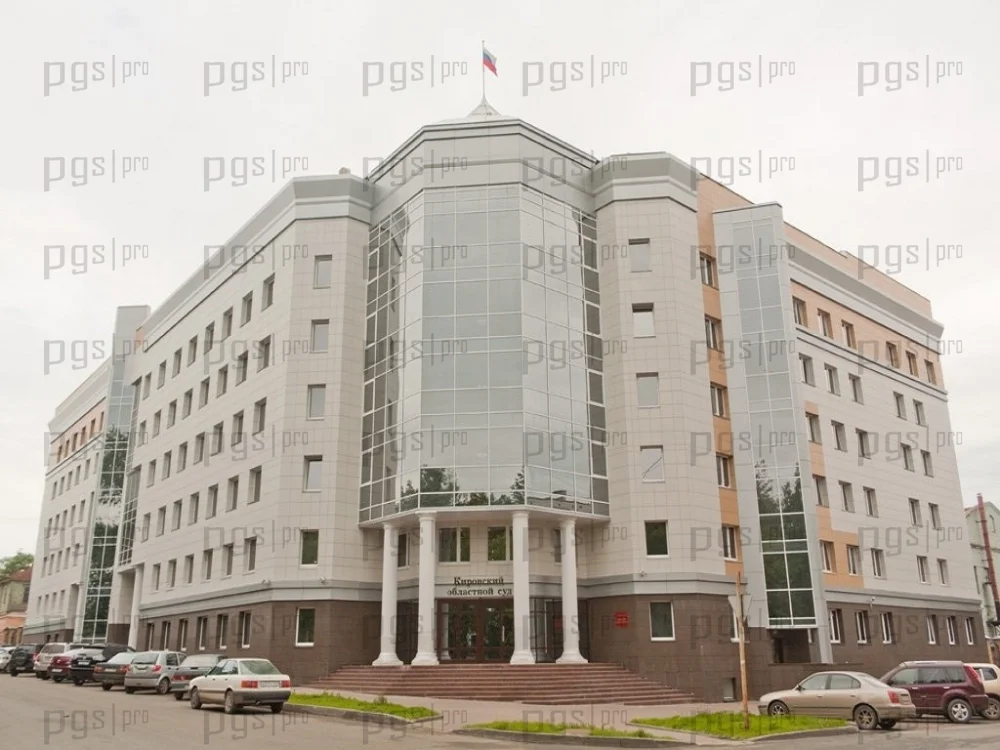

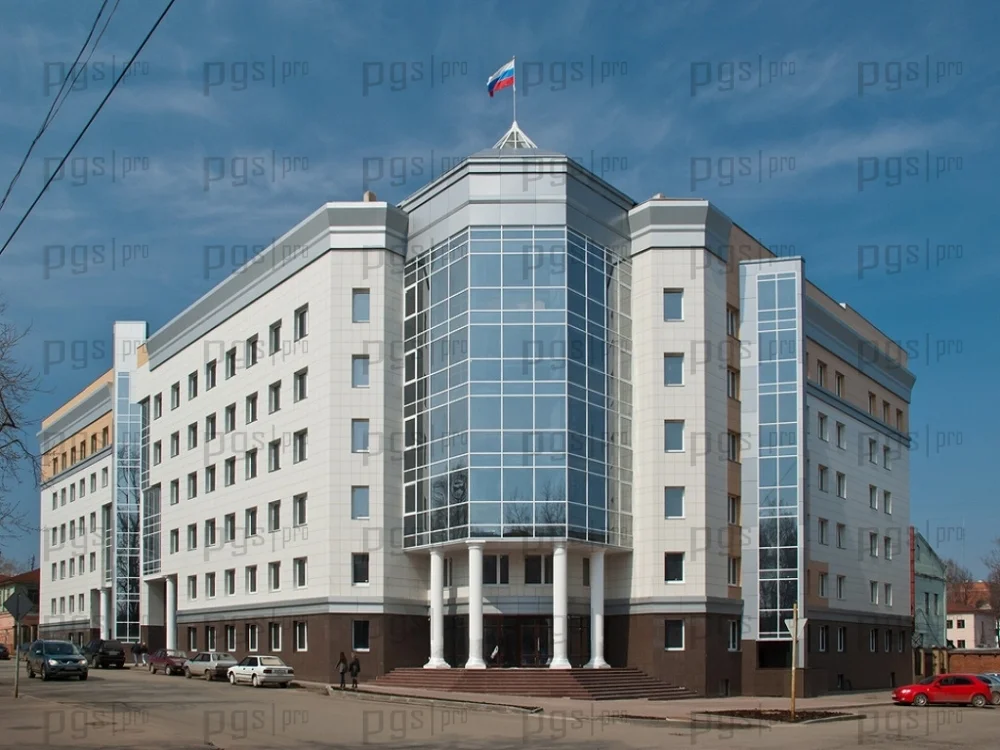

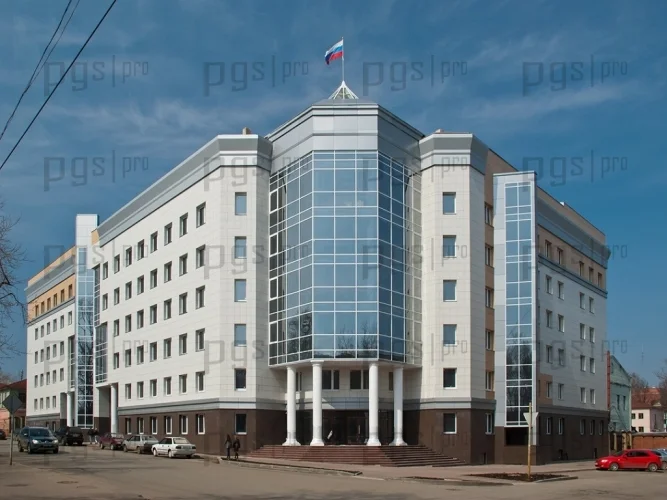

Проектируемый объект — семиэтажное административное здание Кировского областного суда, относящееся к категории социальных зданий. Данный ПГС дипломный проект разработан для размещения судебных органов и включает в себя подвальный этаж, цокольный этаж и 5 надземных этажей. Здание имеет сложную форму в плане, сформированную из прямоугольника, расположенного вдоль улиц Древевского и Дерендяева и соединяющегося под прямым углом на перекрестке улиц. Общие размеры здания в осях составляют 69,3 × 45,3 метра при высоте 23,0 метра. Этот шаблон проекта подходит студентам строительных специальностей, изучающих проектирование многоэтажных административных зданий повышенной ответственности.

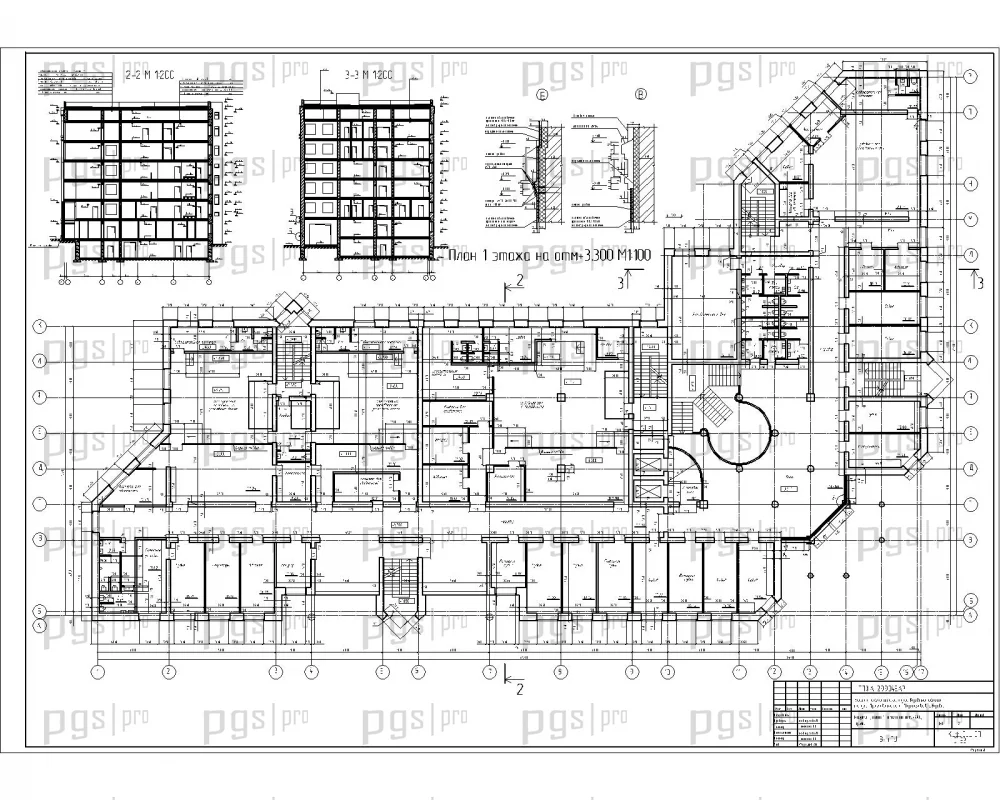

В подвальной части здания расположены камеры для подсудимых, помещения для конвоя, технические и вспомогательные помещения. В цокольном этаже запроектирована столовая, блок помещений для психологической разгрузки сотрудников, гараж на 5 автомобилей и вспомогательные помещения. С первого по четвертый этаж размещены кабинеты судей, помощников судей, залы судебных заседаний и вспомогательные помещения. На пятом этаже находятся кабинеты руководства областного суда и его административного аппарата. Данный готовый диплом ПГС включает полный комплект расчетов и чертежей, необходимых для защиты. Если вы ищете, где купить проект или скачать проект по направлению ПГС с административной направленностью — диплом №1065 предлагает объемный и детально проработанный объект.

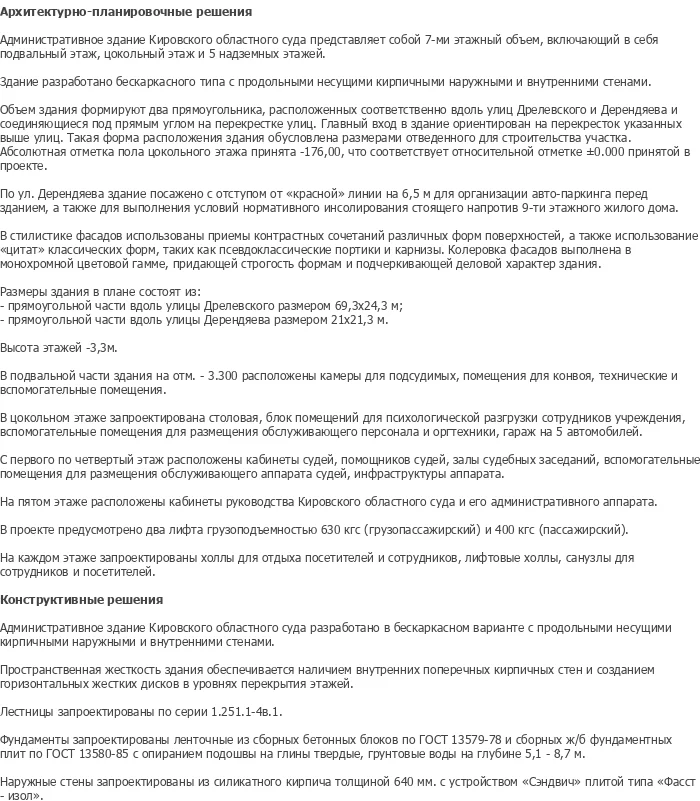

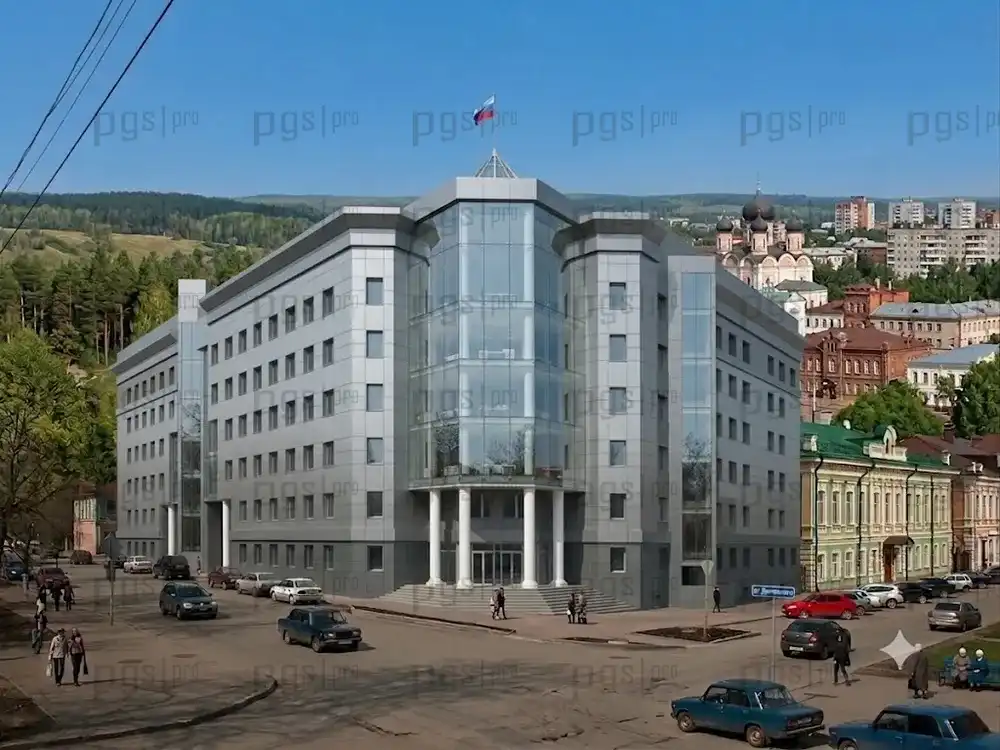

Административное здание Кировского областного суда представляет собой 7-ми этажный объем, включающий в себя подвальный этаж, цокольный этаж и 5 надземных этажей. Здание разработано бескаркасного типа с продольными несущими кирпичными наружными и внутренними стенами. Объем здания формируют два прямоугольника, расположенных соответственно вдоль улиц Древевского и Дерендяева и соединяющихся под прямым углом на перекрестке улиц. Главный вход в здание ориентирован на перекресток указанных улиц. Такая форма расположения здания обусловлена размерами отведенного для строительства участка. Абсолютная отметка пола цокольного этажа принята -176,00, что соответствует относительной отметке ±0,000.

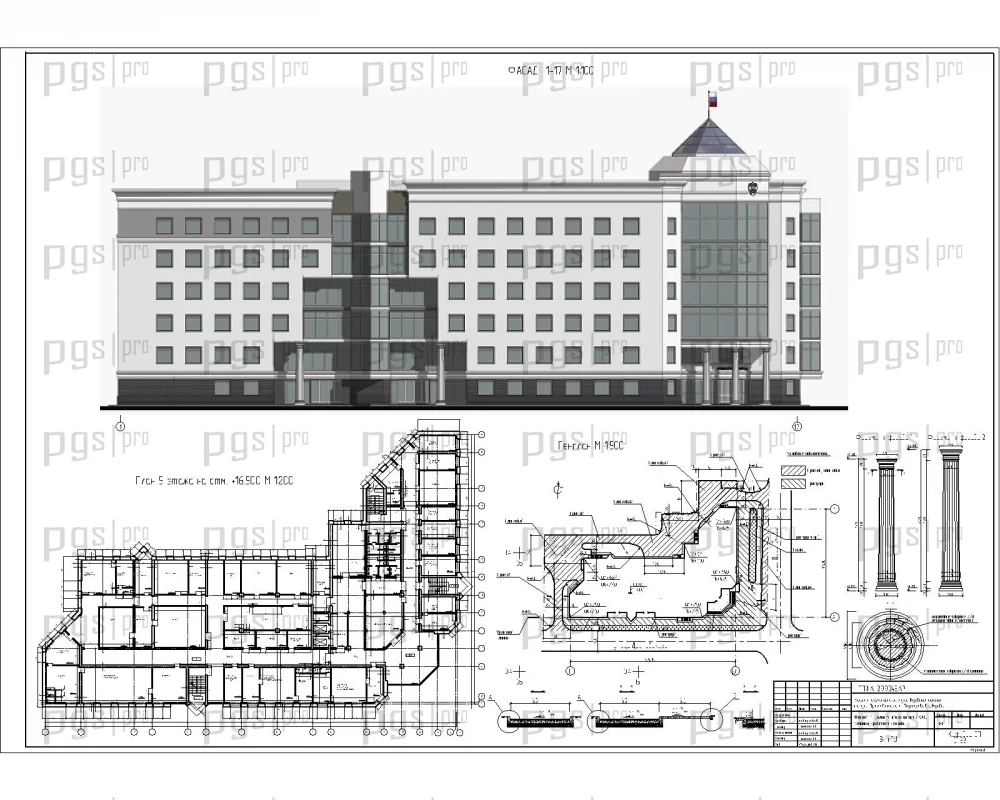

По ул. Дерендяева здание посажено с отступом от «красной» линии на 6,5 м для организации автопарковки перед зданием, а также для выполнения условий нормативного инсолирования стоящего напротив 9-ти этажного жилого дома. В стилистике фасадов использованы приемы контрастных сочетаний различных форм поверхностей, а также использование «щита» и классических форм, таких как псевдоклассические портики и карнизы. Колеровка фасадов выполнена в монохромной цветовой гамме, придающей строгость формам и подчеркивающей деловой характер здания. Высота этажей составляет 3,3 метра. В проекте предусмотрены два лифта грузоподъемностью 630 кг (грузопассажирский) и 400 кг (пассажирский).

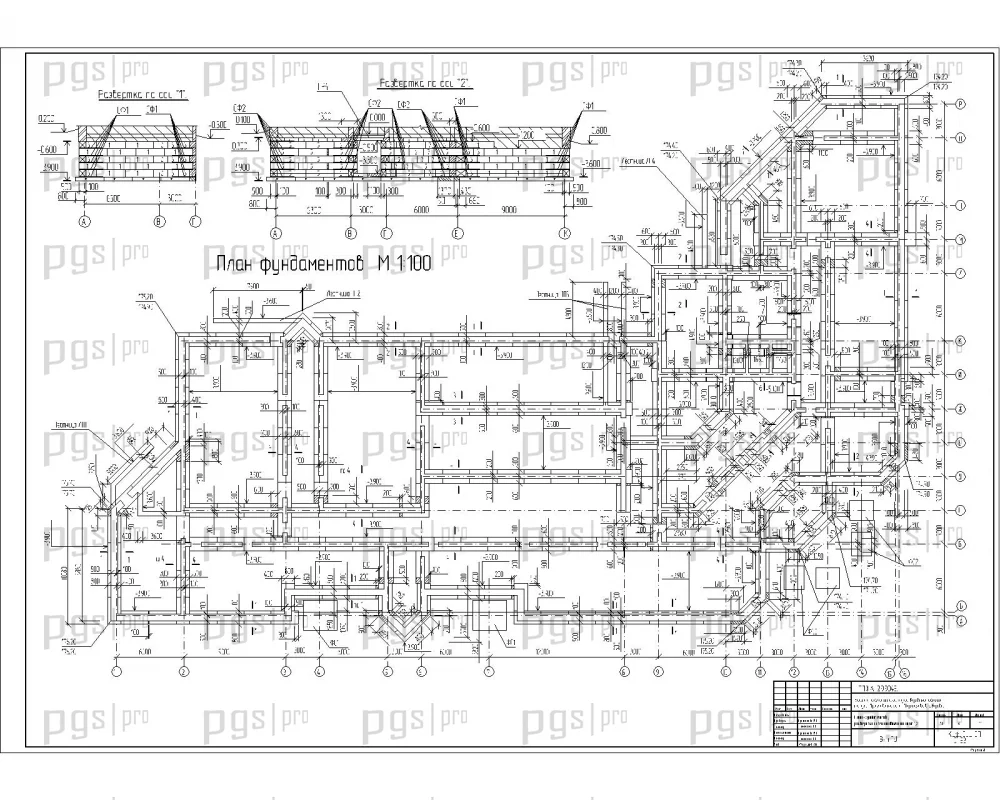

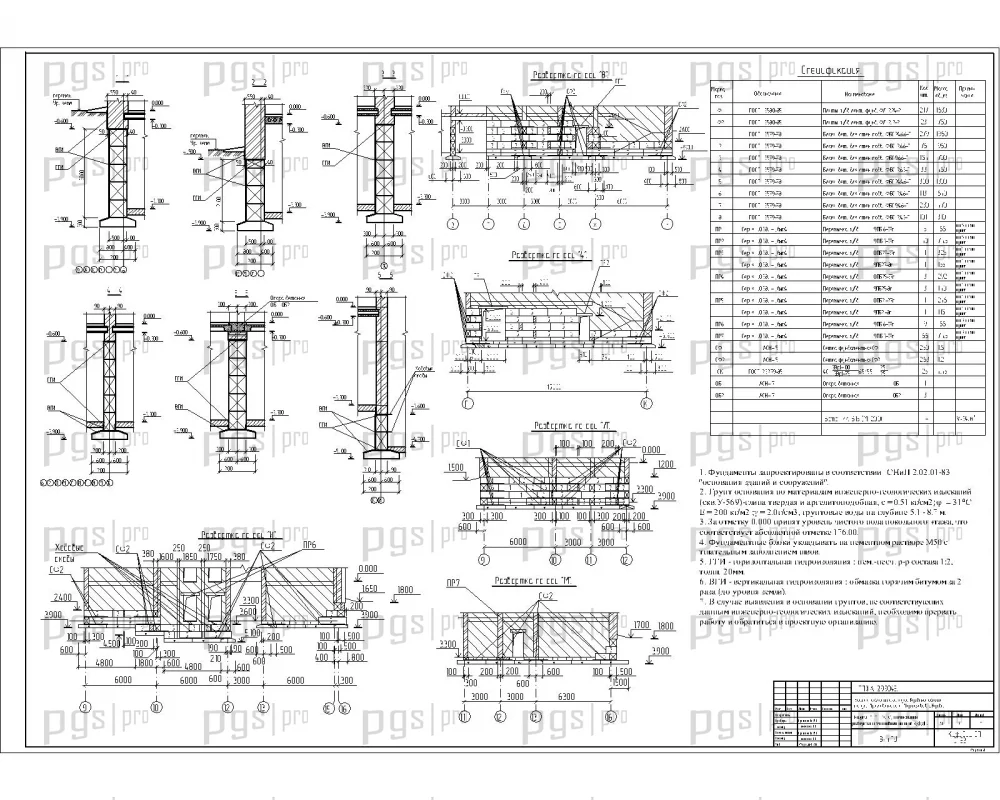

Административное здание Кировского областного суда разработано в бескаркасном варианте с продольными несущими кирпичными наружными и внутренними стенами. Пространственная жесткость здания обеспечивается наличием внутренних поперечных кирпичных стен и созданием горизонтальных жестких дисков в уровнях перекрытия этажей. Лестницы запроектированы по серии 1.251.1-4в.1. Фундаменты запроектированы ленточные из сборных бетонных блоков по ГОСТ 13579-78 и сборных железобетонных фундаментных плит по ГОСТ 13580-85 с опиранием подошвы на глины твердые, грунтовые воды на глубине 5,1–8,7 м.

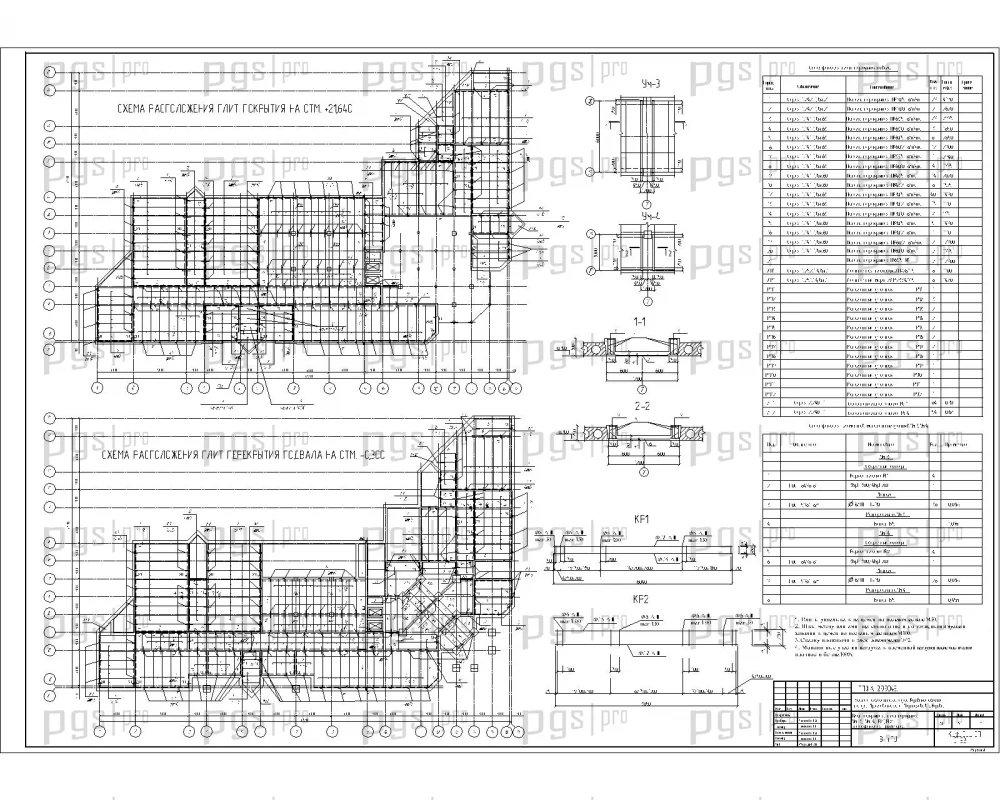

Наружные стены запроектированы из силикатного кирпича толщиной 640 мм с устройством «Сэндвич» плитой типа «Фасад-изол». Перекрытия выполнены сборными железобетонными плитами. Кровля — совмещенная рулонная с внутренним водостоком. В расчетно-конструктивной части выполнен расчет монолитных участков МУ-3 и МУ-4, включая статический и конструктивный расчет плит, балок, армирование, расчет по наклонным сечениям и раскрытию трещин. Также выполнено обоснование выбора марки плиты перекрытия с построением эпюр моментов и определением эквивалентной нагрузки.

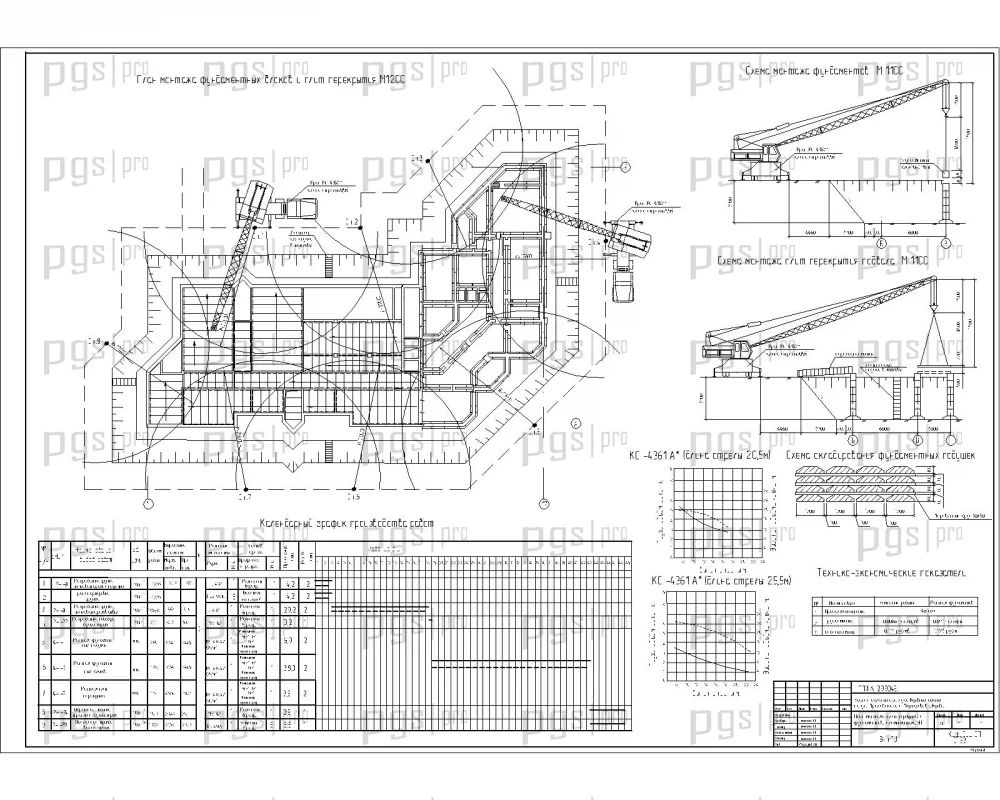

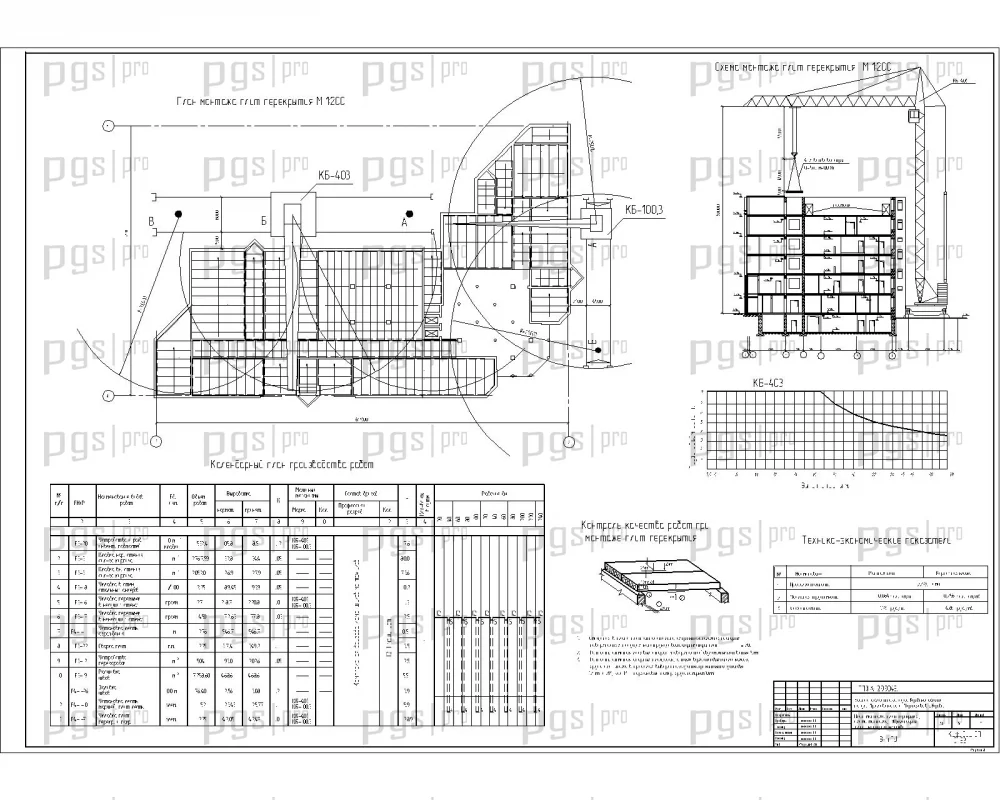

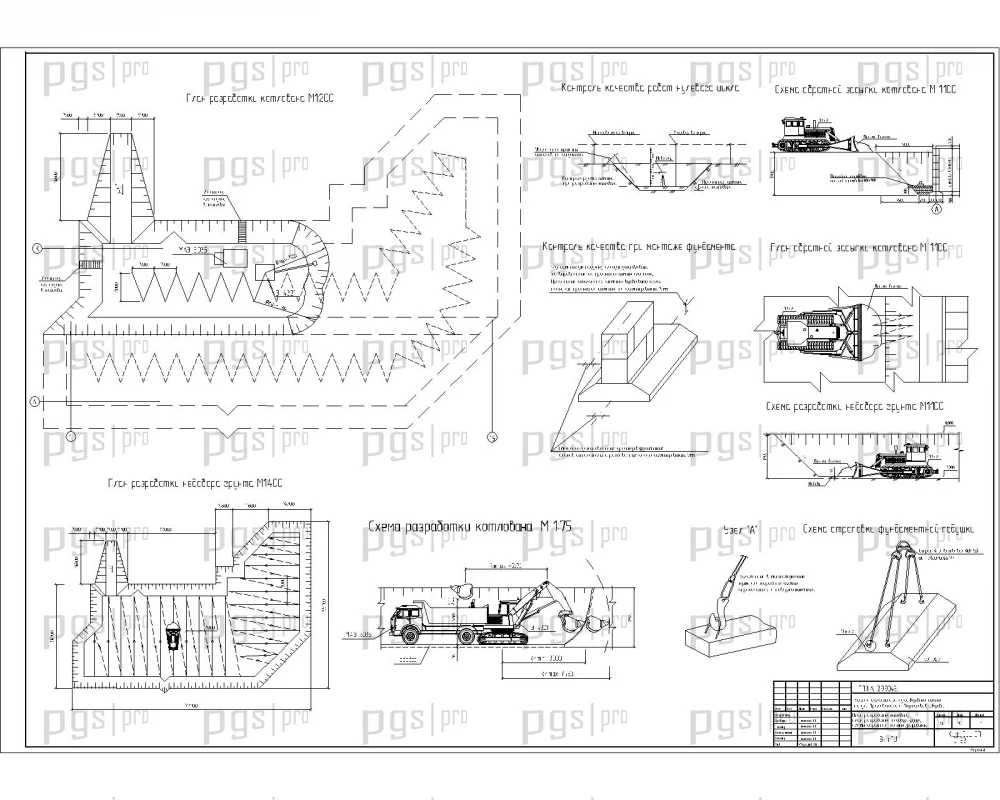

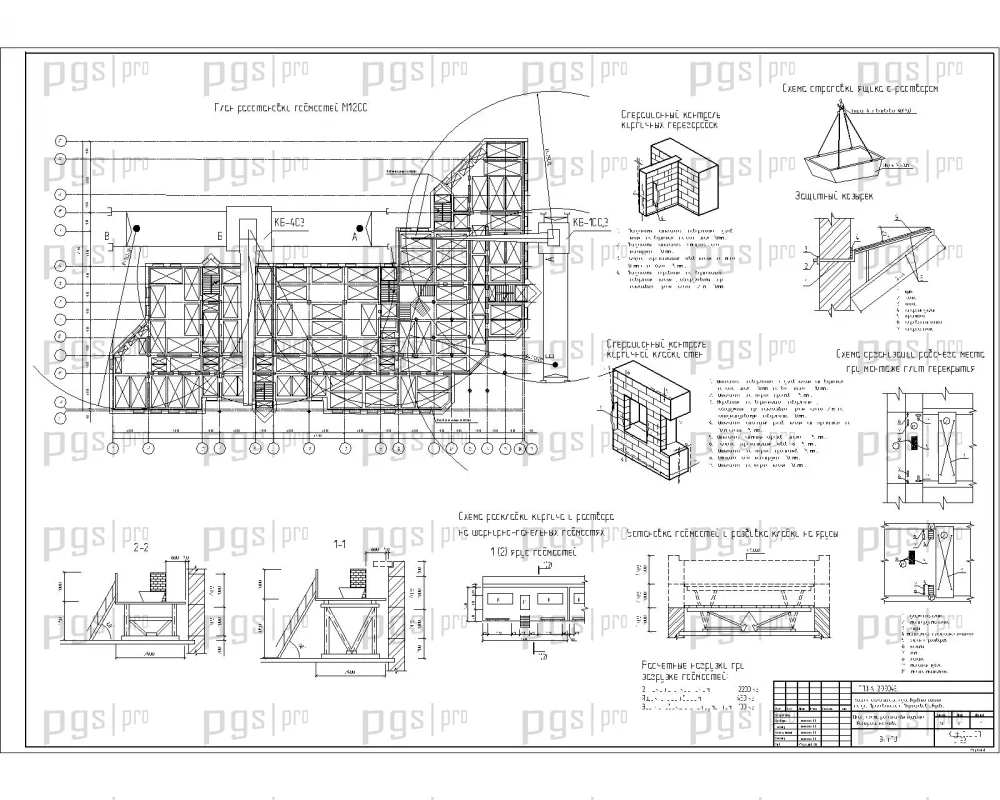

В строительно-технологической части разработаны технологические карты на нулевой цикл и на кирпичную кладку. Технологическая карта на нулевой цикл включает определение объемов работ по отрывке котлована, выбор способов производства работ и комплектов машин, расчет количества транспортных средств, технико-экономическое обоснование выбора вариантов производства работ и кранового оборудования. В карте на кирпичную кладку выполнено вычисление объемов и количества элементов, выбор кранового оборудования, расчет состава бригады, технико-экономические показатели монтажа надземной части здания.

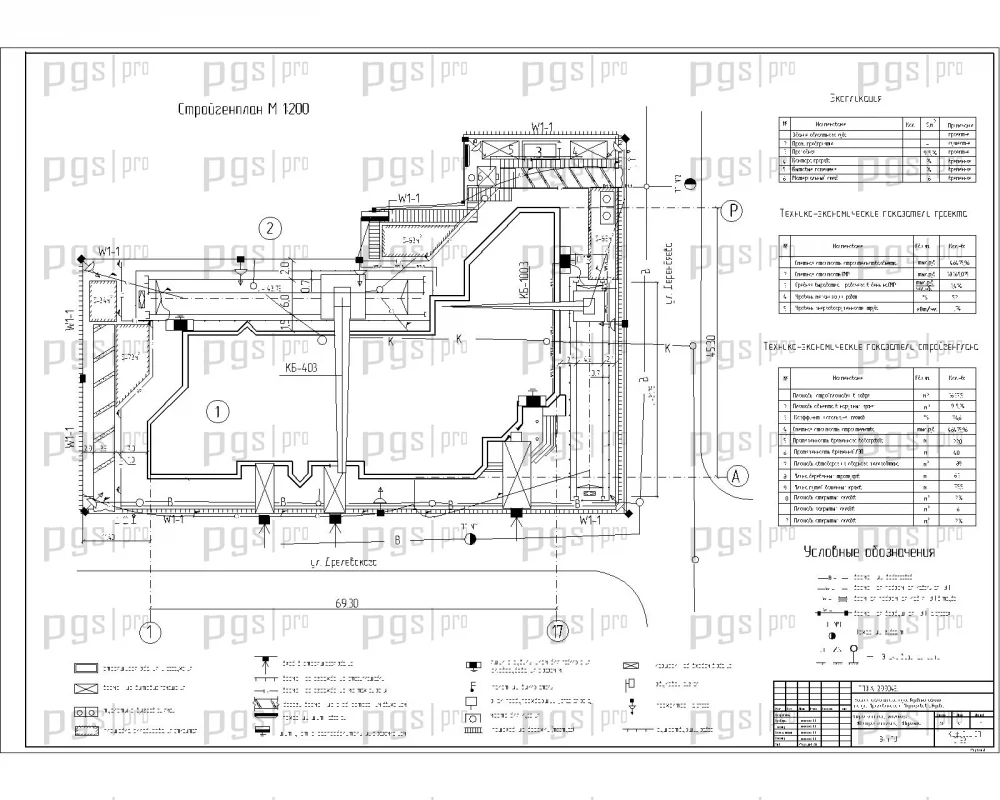

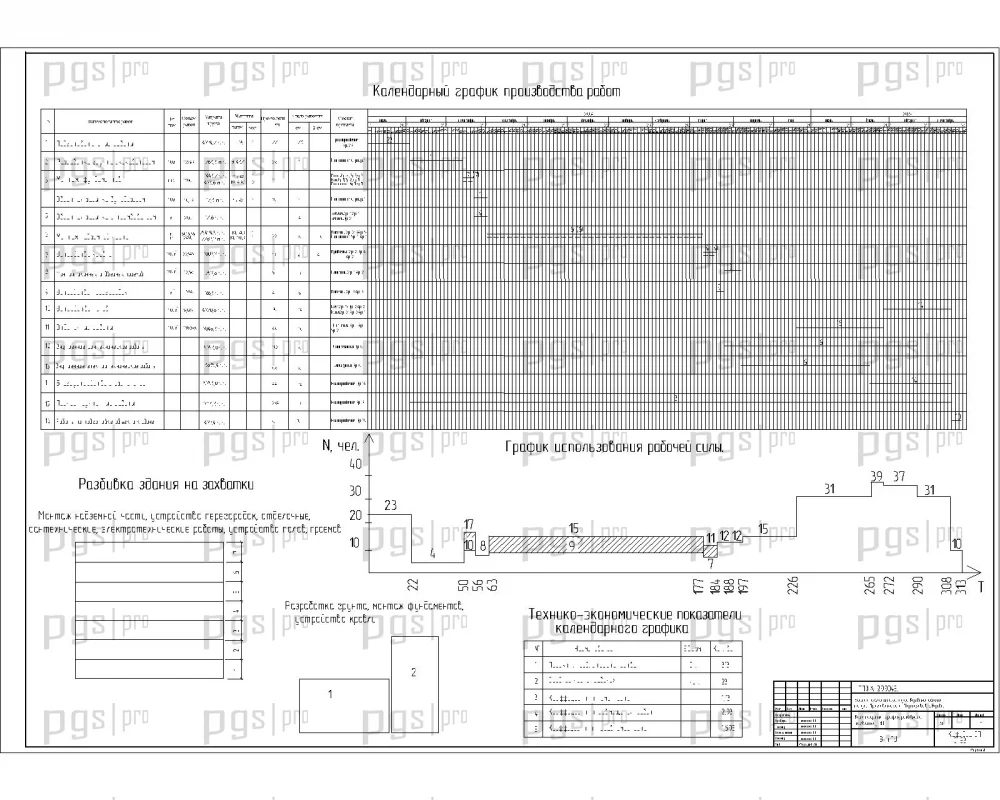

В организационно-экономической части выполнен расчет составов бригад, разработка грунта экскаватором, устройство фундаментов, обратная засыпка пазух, уплотнение грунта, кирпичная кладка, монтаж плит перекрытия и лестниц, устройство кровли, оконных и дверных блоков, перегородок, полов, отделочные работы, внутренние сантехнические и электротехнические работы, благоустройство и озеленение. Разработан строительный генеральный план с привязкой кранов, расчетом площадей складов, санитарно-бытовым обслуживанием рабочих. Технико-экономические показатели включают показатели стройгенплана, календарного графика и проекта в целом.

В разделе охраны здоровья людей и окружающей среды выполнены расчеты по охране окружающей среды, атмосферному воздуху, поверхностным и подземным водам, почве, отходам производства, а также расчет монтажной оснастки, канатных стропов для монтажа плит покрытия и количества электросов при сварочных работах. Раздел безопасности включает мероприятия по технике безопасности при кровельных, штукатурно-окрашивочных, малярных, устройстве полов, производстве деревянных и каменных работ.

Диплом №1065 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Крупный масштаб объекта: семиэтажное административное здание площадью свыше 3000 м² — демонстрирует высокий уровень проектирования.
• Сложная архитектурная форма: Г-образная конфигурация в плане с двумя прямоугольными объемами, соединяющимися под прямым углом.
• Специальное назначение: здание суда с камерами для подсудимых, залами заседаний, повышенными требованиями к безопасности.
• Разнообразие конструкций: ленточный фундамент из сборных блоков, кирпичные стены с утеплением, сборные железобетонные перекрытия, рулонная кровля.
• Монолитные участки: расчет и конструирование монолитных участков МУ-3 и МУ-4 с полным комплектом расчетов.
• Полный комплект документации: 115 листов пояснительной записки и 11 листов чертежей AutoCAD.
• Практическая направленность: технологические карты на нулевой цикл и кирпичную кладку, календарный график, строительный генплан.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1065 по доступной цене — 4 500 рублей.
