Дипломный проект №1066 «Церковь Святой Татьяны в г. Чебоксары» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории культовых зданий и предназначен для проведения богослужений, обрядов крещения, освящения и других ритуальных служб. Проект выполнен в стиле «Классицизм» с учетом канонических требований к православному храму и климатических условий Чувашской Республики. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет эффективно подготовиться к защите.

Проектируемый объект — пятиглавая православная церковь Святой Татьяны в городе Чебоксары, являющаяся частью комплекса храмов монастыря. Данный ПГС дипломный проект разработан в стиле «Классицизм» с учетом канонических требований к православному храму и современных норм проектирования. Габаритные размеры здания составляют 38,32 × 25,86 м в плане, высота — 54,5 м. Церковь имеет двухчастную планировочную структуру (алтарь и храм), однонефную систему и пятиглавое завершение с центральным куполом и четырьмя меньшими главами по углам.

Здание имеет стеновую конструктивную схему с несущими кирпичными стенами толщиной 710 мм, монолитными ребристыми перекрытиями и купольной кровлей. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию культовых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1066 предлагает оптимальное соотношение цены и качества.

Церковь имеет прямоугольную форму в плане, протяжённую с запада на восток. Размеры церкви по осям составляют А-Е=15,7 м, 1-2=26,9 м. По структуре плана здание двухчастное — алтарная и храмовая части. По количеству нефов — однонефная. По количеству глав — пятиглавая: одна более крупная центральная глава и четыре меньшие по углам в плане.

Храмовая часть: основное помещение для проведения богослужений, рассчитанное на размещение прихожан. Высота храмового пространства обеспечивается купольным перекрытием, создающим характерную акустику и визуальную торжественность интерьера.

Алтарная часть: восточная часть храма, отделённая от основного пространства иконостасом. Здесь размещается престол и другие предметы культового назначения.

Подклет (цокольный этаж): в нижней части церкви располагается купель для обряда крещения размерами 2910×4700 мм. Входы в купальню организованы с южной и западной сторон. В подклете также запроектированы полы из мраморных плит на бетонном основании.

Хоровая часть: расположена на возвышении, доступ осуществляется по деревянным лестницам на железном косоуре. Полы первого этажа храма — паркетные, на нешпунтованные доски по деревянным лагам сечением 300×200 мм, укладываемым на монолитную плиту.

Фундамент: ленточные монолитные бетонные шириной 3200 мм, глубина заложения — 1,8 м. Отметка низа подошвы фундамента — -8,340 относительно уровня чистого пола. По периметру фундамента устраивается вертикальная гидроизоляция из глиняного кирпича.

Наружные стены: выполнены из глиняного кирпича марки М-75, толщина основных несущих стен принята 1810 мм (в 7-м кирпичей), кладка сплошная. Привязка стен — нулевая. Наружные стены оштукатурены. Кирпичные полуколонны с оголовками в стиле коринфского ордера придают зданию характерный классический облик.

Перекрытия: монолитные ребристые железобетонные между цокольной частью (подклет) и храмовой частью, размеры 15×24 м. Параллельно осям А-Е расположены главные балки, параллельно осям 1-2 — второстепенные. Расчёт перекрытия включает расчёт плиты, главной и второстепенной балок.

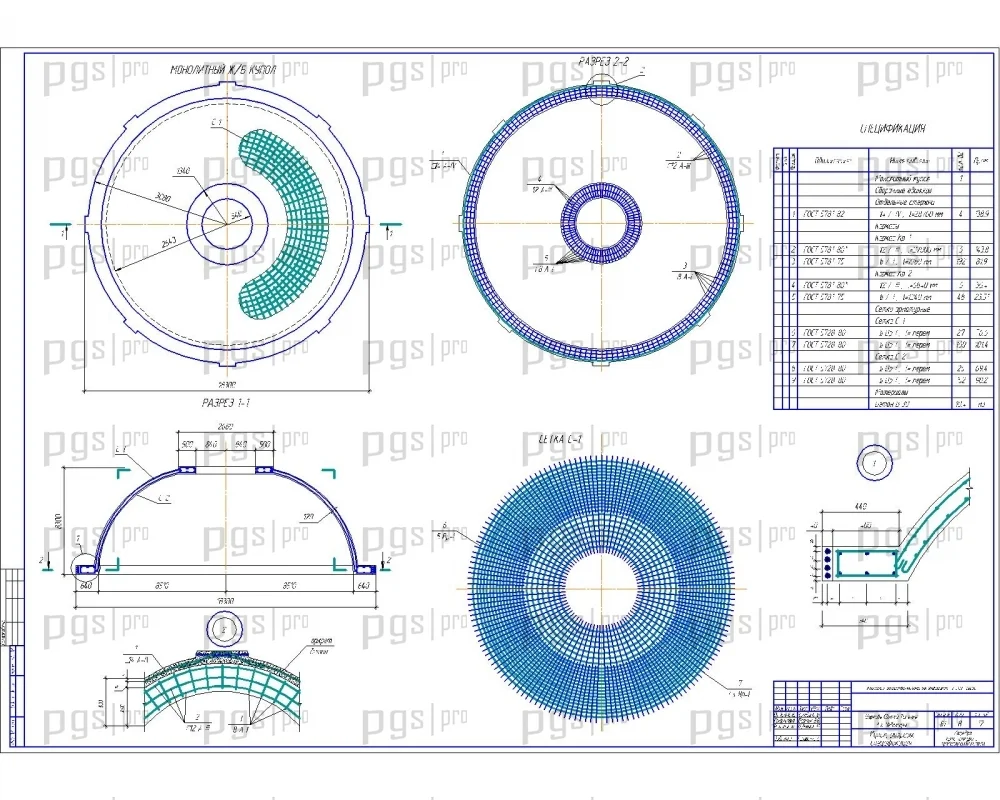

Своды и купола: монолитные железобетонные своды с толщиной оболочки 100 мм, размером опорного кольца 300×250 мм, из тяжёлого бетона марки В-25. Центральный купол — монолитный гладкий сферический железобетонный из бетона марки В-30, толщиной по расчёту 120 мм. По требованиям архитектуры купол проектируется подъёмным. При производстве работ руководствуются СНиП III-15-76 и СНиП III-4-80, защитный слой бетона — 15 мм. Укладка сеток выполняется «внахлёстку» на 300 мм.

Кровля: купольная пятиглавая. Скатная кровля по деревянной обрешётке, положенной на стропила, из оцинкованной кровельной стали толщиной 8 мм. Все элементы стропильной системы антисептированы в соответствии со СНиП III-87-69. Конструкции стропильной системы выполнены из древесины хвойных пород I-II категорий с влажностью не более 15%. Утеплитель кровли — минераловатные плиты плотностью 50 кг/м³, толщиной 120 мм. Под все деревянные элементы, опирающиеся на кирпичные стены, уложено по 2-3 слоя рубероида. Водосток с кровли — наружный, по водостокам.

Лестницы: ведущие в цокольный этаж храма — железобетонные из отдельных ступеней, положенных на подготовку из кирпича. Лестницы, ведущие к хоровой части церкви, — деревянные по железному косоуру. Крепление деревянных элементов осуществляется на шурупах. Косоуры и ступени окрашены антисептированными составами. Расход древесины составляет 1,89 м³.

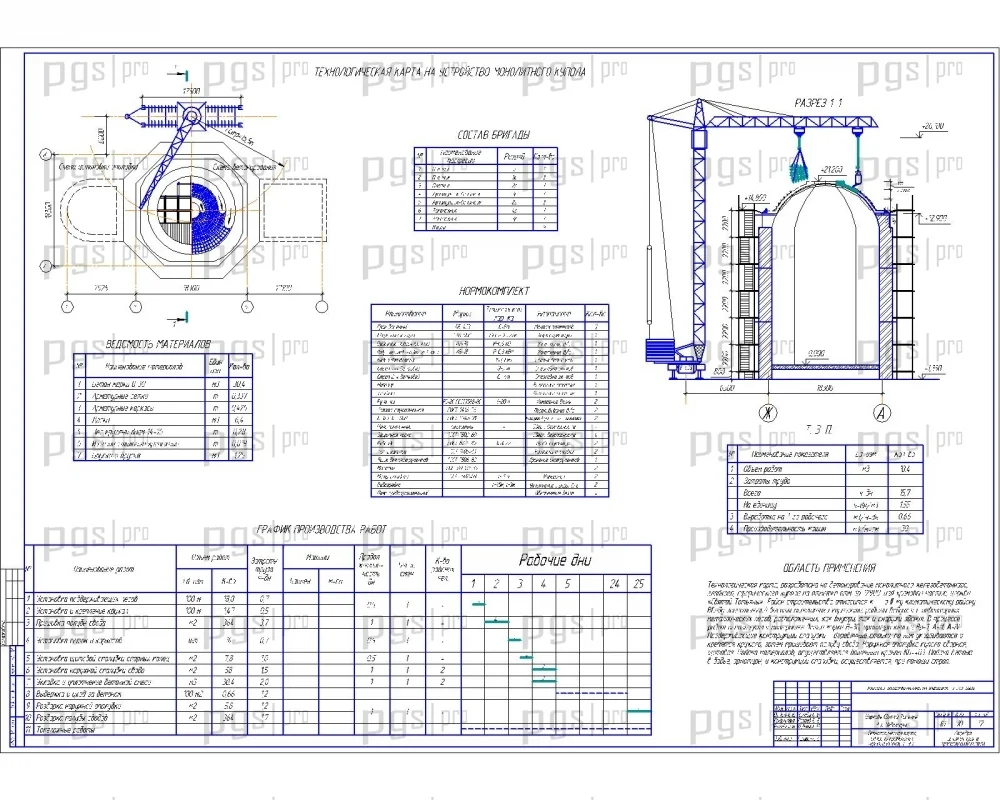

Технологическая карта на устройство железобетонного монолитного купола включает область применения, технологическую схему выполнения строительного процесса, выбор монтажного крана, технико-экономическое сравнение кранов, составление калькуляции трудовых затрат, требования к качеству выполняемых работ, технико-экономические показатели.

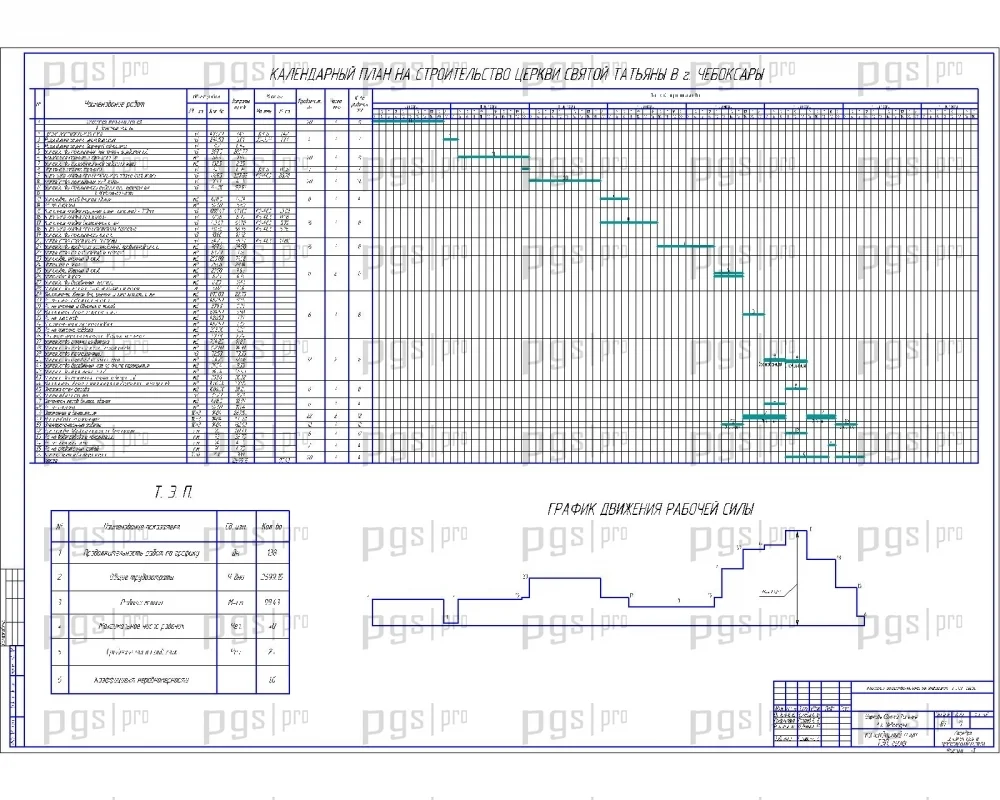

Календарный план составлен с учетом сезонности и технологических пауз. Включает расчёт продолжительности строительства, подбор состава бригад, расчёт показателей к графику движения рабочих, расчёт сети непосредственно на графике, подбор автотранспорта на весь период строительства.

Выбор методов производства основных строительно-монтажных работ включает подготовительные работы, земляные работы, возведение фундаментов, возведение стен, кровельные работы, отделочные работы и устройство полов. Ведомость подсчёта объёмов работ содержит полный перечень строительно-монтажных операций.

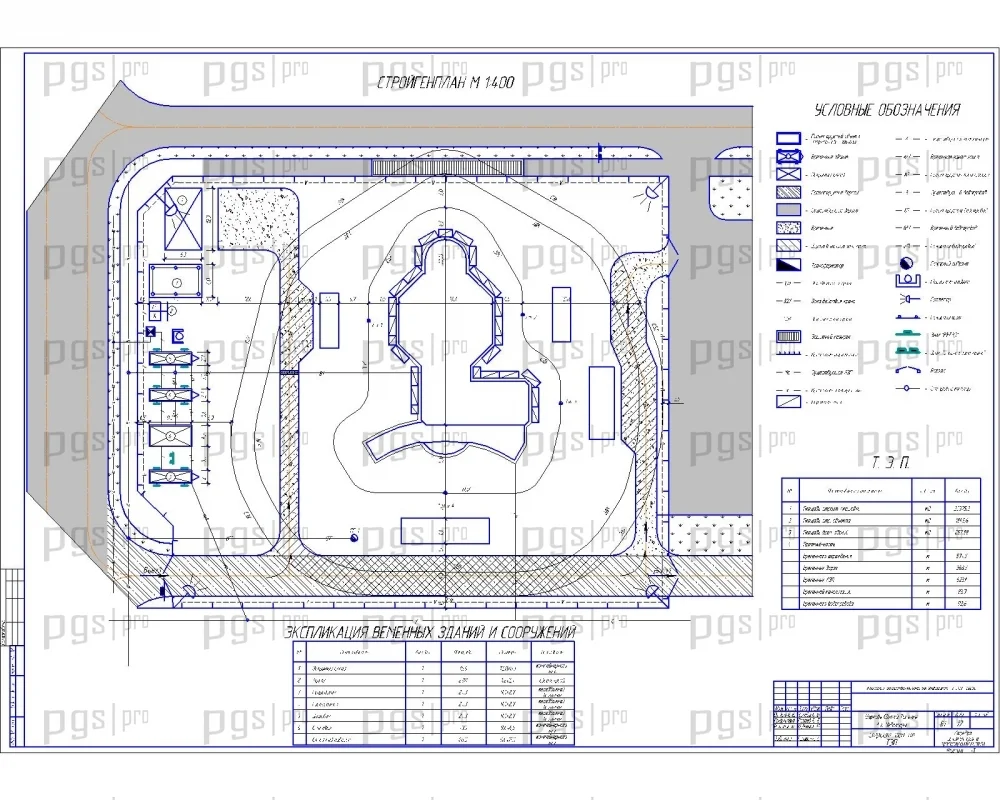

Строительный генеральный план содержит размещение временных зданий и сооружений, складов, дорог, коммуникаций. Выполнен расчёт временных зданий, площадей складов, потребности в воде, электроэнергии, технико-экономические показатели.

Диплом №1066 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 75 листов пояснительной записки и 11 листов графики AutoCAD и Компас — объём соответствует требованиям вузовской подготовки.
• Уникальная тематика: проектирование православного храма в стиле «Классицизм» — редкая и интересная тема для дипломной работы.
• Сложные конструкции: монолитные ребристые перекрытия, железобетонный и металлический купола, своды, купольная кровля — расчёт и конструирование уникальных элементов.
• Практическая направленность: технологическая карта на устройство купола, календарный план, строительный генплан, технико-экономические показатели.
• Ручной расчёт: соответствует требованиям вузовской подготовки по специальности ПГС.
• Архитектурная выразительность: пятиглавое завершение, полуколонны коринфского ордера, вечерний и ночной фасады — полноценная архитектурная концепция.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности и охране окружающей среды.
• Доступная стоимость: купить проект №1066 можно по цене 3 500 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №1066 по доступной цене.
