Дипломный проект №1067 «Торгово-развлекательный центр «Семёрочка» в г. Верхняя Салда» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий коммерческого назначения и предназначен для размещения торговых и развлекательных предприятий. Проект выполнен с учетом современных требований к коммерческой недвижимости и может быть адаптирован под любой регион России. Купить проект №1067 или скачать проект можно на pgsdiplom.pro.

Проектируемый объект — четырехэтажный торгово-развлекательный центр «Семёрочка» в г. Верхняя Салда, относящийся к категории социальных зданий коммерческого назначения. Данный ПГС дипломный проект разработан для размещения торговых и обслуживающих предприятий и включает в себя цокольный этаж, расположенный на отметке -3,75 м, и три надземных этажа. Здание имеет размеры в осях 60 × 63 метра при высоте 19,8 метра и характерный современный облик с панорамным остеклением и контрастной отделкой фасадов. Этот шаблон проекта подходит студентам строительных специальностей, изучающих проектирование крупнопанельных и каркасных зданий общественного назначения.

В здании предусмотрены 5 лестниц, 4 лифтовых холла, оборудованных 4-мя лифтами, двумя пассажирскими и двумя грузовыми. Для механизированного подъема людей на этажи торгового центра оборудуются эскалаторы с отметки 0,00 до отметок 4,95 и 9,45. Над входным крыльцом имеется козырек. Для нулевого уровня принят уровень пола первого этажа. Этот готовый диплом ПГС включает полный комплект расчетов и чертежей, необходимых для защиты. Если вы ищете, где купить проект или скачать проект по направлению ПГС с коммерческой направленностью — диплом №1067 предлагает объемный и актуальный объект.

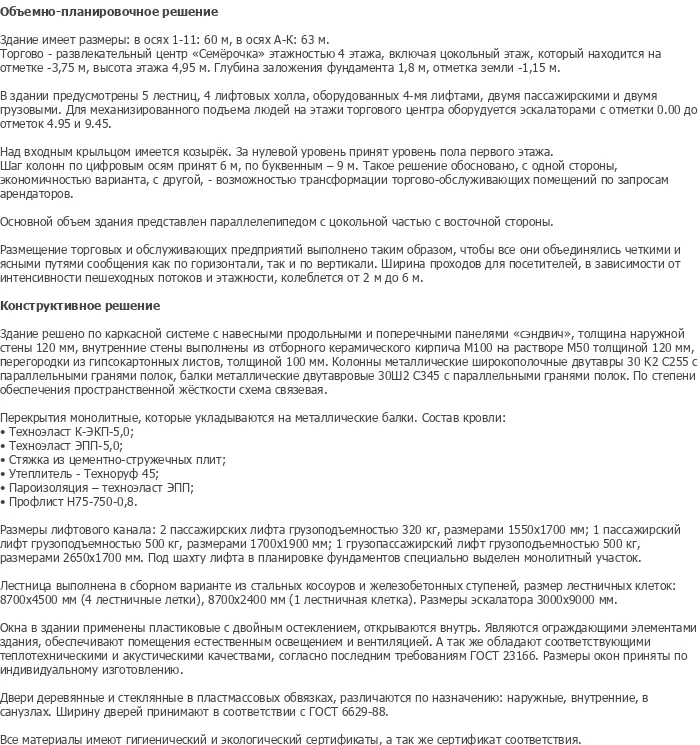

Торгово-развлекательный центр «Семёрочка» этажностью 4 этажа, включая цокольный этаж, который находится на отметке -3,75 м. Высота этажа составляет 4,95 м. Глубина заложения фундамента 1,8 м, отметка земли -1,15 м. Основной объем здания представлен параллелепипедом с цокольной частью с восточной стороны. Размещение торговых и обслуживающих предприятий выполнено таким образом, чтобы все они объединялись четкими и ясными путями сообщения как по горизонтали, так и по вертикали. Ширина проходов для посетителей, в зависимости от интенсивности пешеходных потоков и этажности, колеблется от 2 м до 6 м.

За входным крыльцом имеется козырек. Для нулевого уровня принят уровень пола первого этажа. Для козырек по шифровым осям принят 6 м, по буквенным — 9 м. Такое решение обосновано, с одной стороны, экономичностью варианта, с другой — возможностью трансформации торгово-обслуживающих помещений по запросам арендаторов. В здании предусмотрены 5 лестниц, 4 лифтовых холла, оборудованных 4-мя лифтами (два пассажирских и два грузовых), а также эскалаторы для механизированного подъема посетителей. Размеры лифтового канала: 2 пассажирских лифта грузоподъемностью 320 кг размерами 1550×1700 мм, 1 пассажирский лифт грузоподъемностью 500 кг размерами 1700×1900 мм, 1 грузопассажирский лифт грузоподъемностью 500 кг размерами 2650×1700 мм.

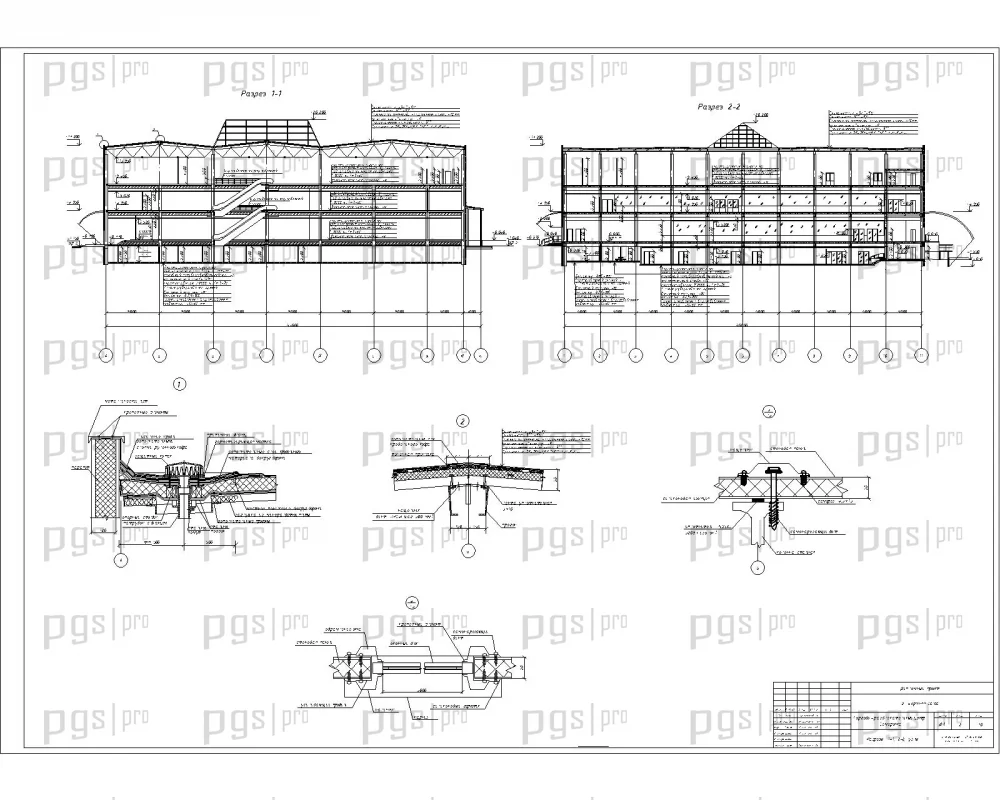

Здание решено по каркасной системе с навесными продольными и поперечными панелями «Сэндвич». Толщина наружной стены — 120 мм, внутренние стены выполнены из облицовочного керамического кирпича М100 на растворе М50 толщиной 120 мм. Перегородки из гипсокартонных листов толщиной 100 мм. Колонны металлические широкополочные двутавровые 30Ш2 С345 с параллельными гранями полок. Балки металлические двутавровые 30Ш2 С345 с параллельными гранями полок. По степени обеспечения пространственной жесткости схема связевая.

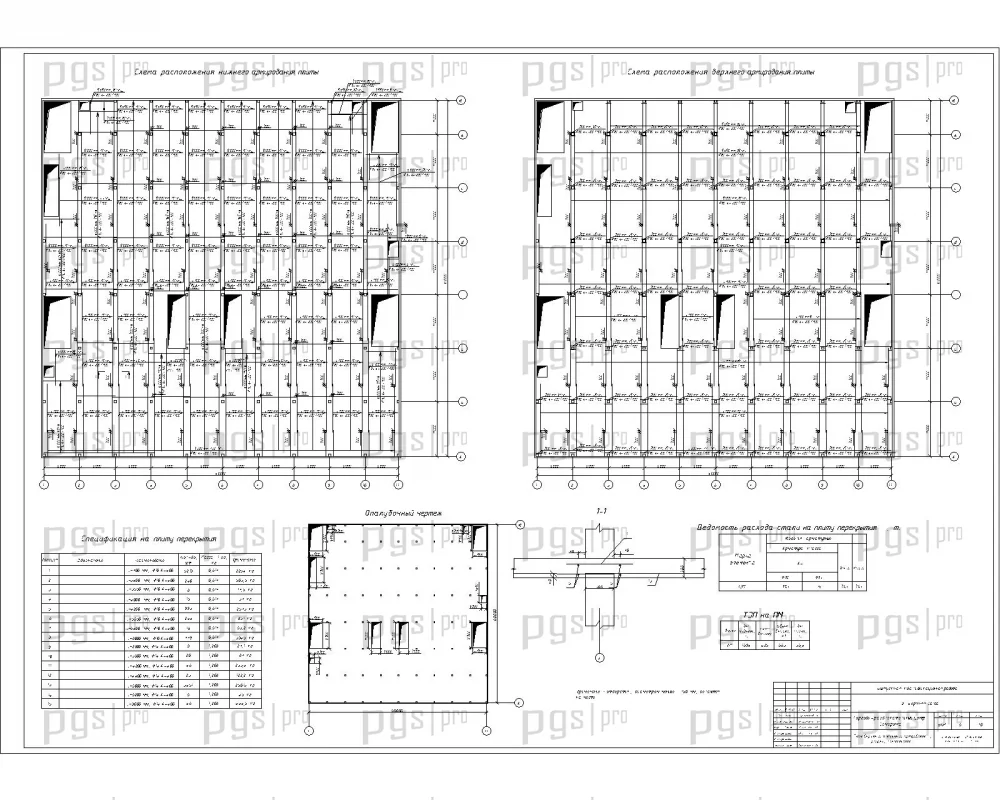

Перекрытия монолитные, которые укладываются на металлические балки. Состав кровли включает Техноэласт К-ЭКП-5,0, Техноэласт ЭПП-5,0, стяжка из цементно-стружечных плит, утеплитель Техноуф 45, пароизоляция Техноэласт ЭПП, профилист Н75-750-0,8. Размеры эскалатора составляют 3000×9000 мм. Лестницы выполнены в сборном варианте из стальных косоуров и железобетонных ступеней. Окна в здании применены пластиковые с двойным остеклением, открываются внутрь. Двери деревянные и стеклянные в пластмассовых обвязках. Все материалы имеют гигиенический и экологический сертификат, а также сертификат соответствия.

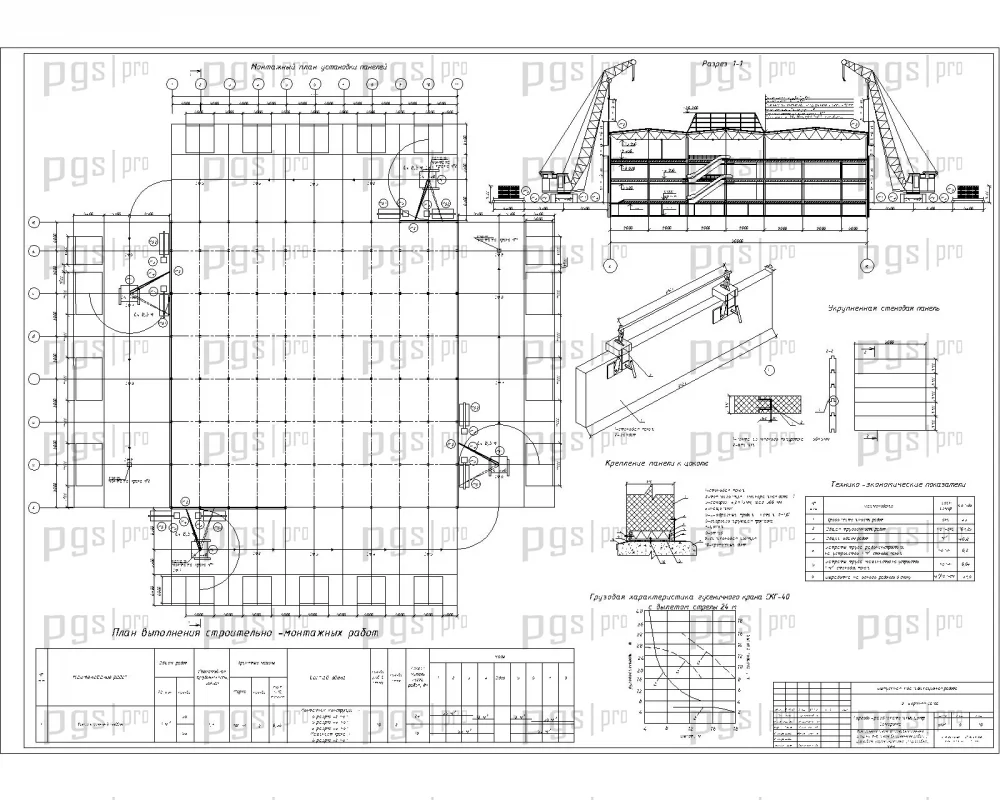

В строительно-технологической части разработана технологическая карта на монтаж панелей «Сэндвич». Карта включает область применения, организацию и технологию выполнения работ, требования к качеству и приемке работ, калькуляцию трудозатрат, материально-технические ресурсы, технику безопасности и пожарную безопасность, технико-экономические показатели. В организационной части выполнено составление номенклатуры строительно-монтажных работ, подготовительный период, возведение подземной и надземной части здания, организация специальных и отделочных работ, благоустройство и сдача работ.

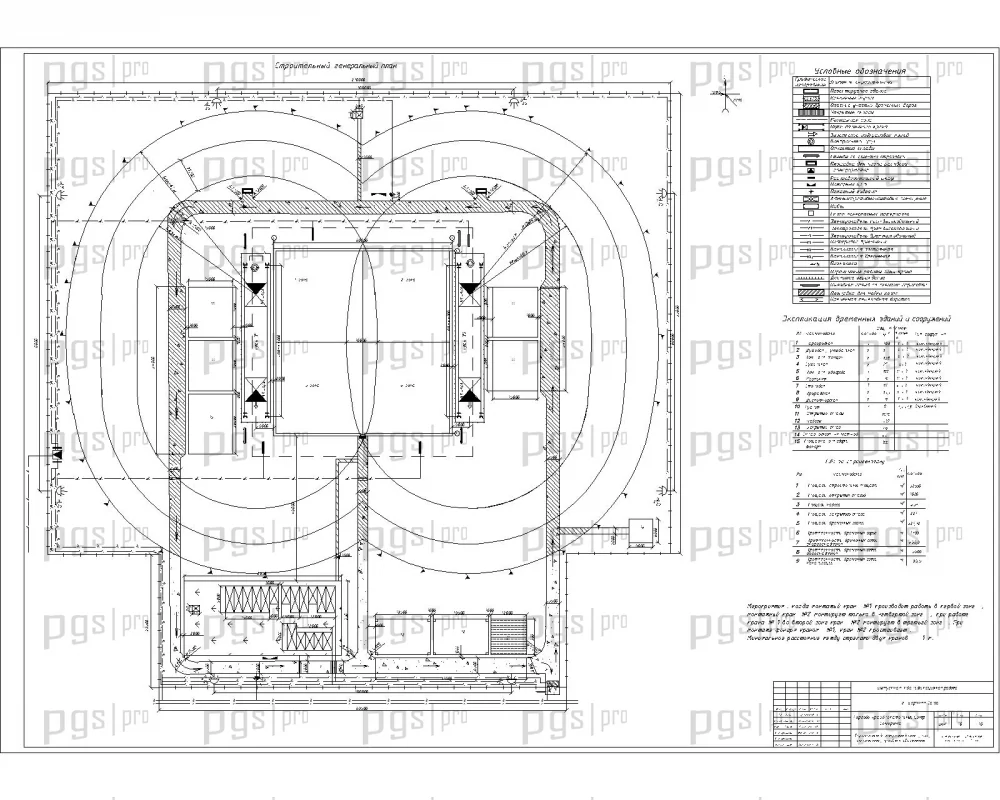

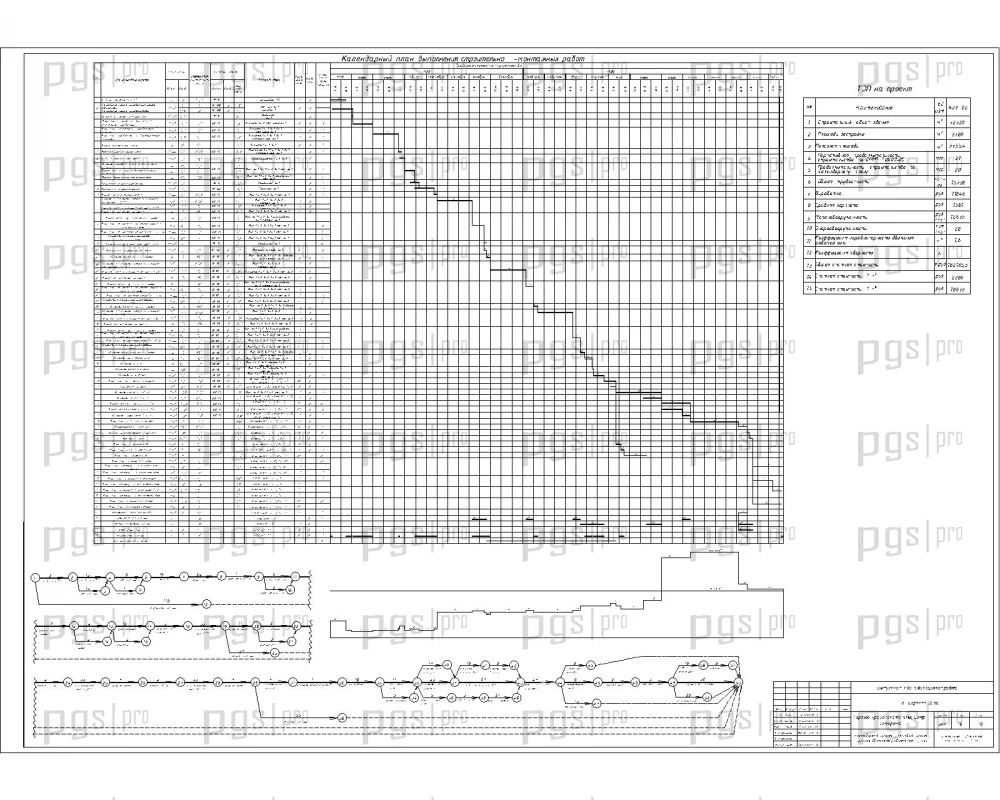

Определены объемы строительно-монтажных работ в натуральных измерителях, потребность в конструкциях, материалах и полуфабрикатах, калькуляция трудозатрат. Выбраны методы производства работ и ведущие типы машин, включая комплект машин для разработки грунта в котловане. Составлены календарный план и сетевой график. Выполнен расчет площадей складов, потребности в транспортных средствах, временных административных и бытовых зданий на стройплощадке, временного водо-, энерго- и теплоснабжения. Разработан строительный генеральный план и рассчитаны технико-экономические показатели строительства.

В разделе техники безопасности выполнены расчеты по общеплощадочной и технологической группам вопросов, включая земляные, бетонные, монтажные, каменные, отделочные, погрузочно-разгрузочные и транспортные работы. Раздел производственной санитарии включает мероприятия по обеспечению безопасных условий труда. Противопожарная безопасность и гражданская оборона обеспечены соответствующими расчетами и мероприятиями. Раздел природопользования и охраны окружающей среды включает экологическую безопасность на стадиях проектирования, производства работ и эксплуатации.

Диплом №1067 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современный объект: торгово-развлекательный центр — актуальная тема для дипломных проектов, отражающая тренды коммерческого строительства.
• Каркасная конструктивная система: металлический каркас с навесными сэндвич-панелями — современная технология возведения общественных зданий.

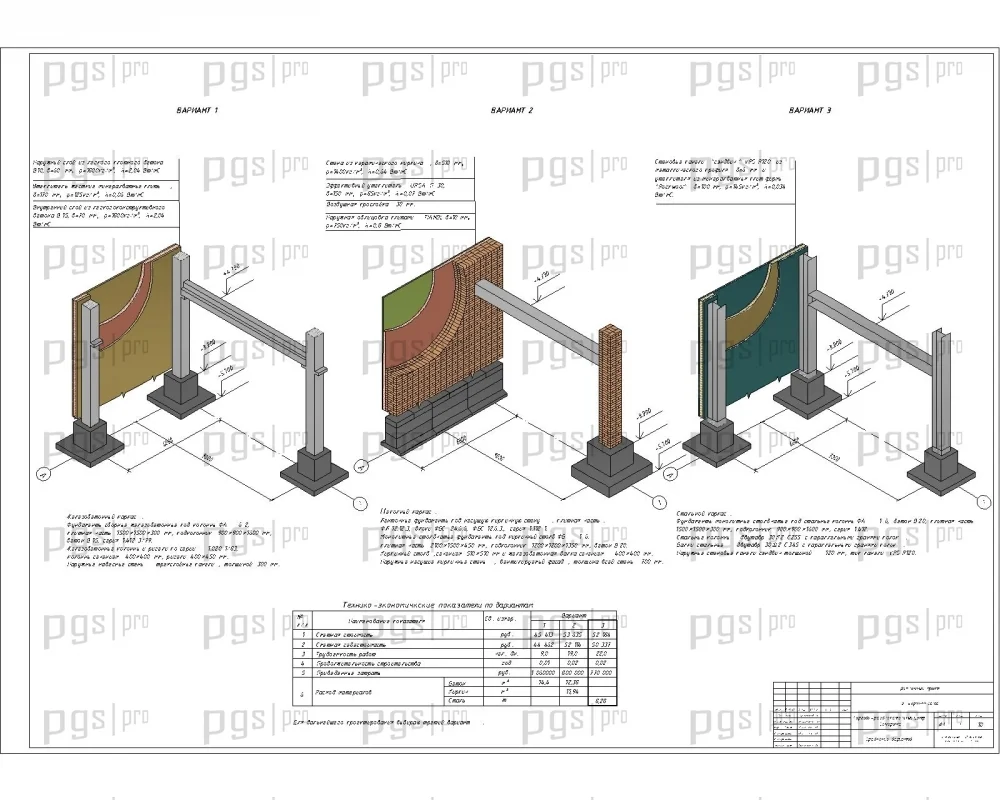

• Сравнение вариантов: в проекте выполнено сравнение конструктивных решений с технико-экономическим обоснованием.
• Разнообразие конструкций: монолитные перекрытия, металлические фермы, колонны широкополочного профиля, сэндвич-панели.

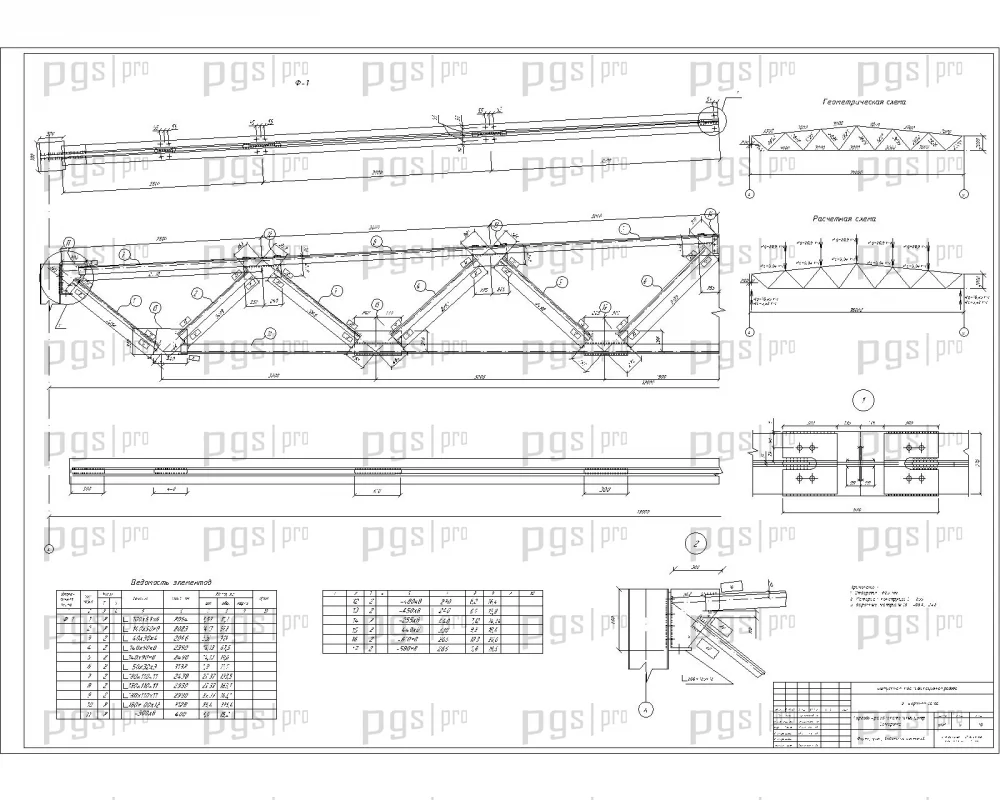

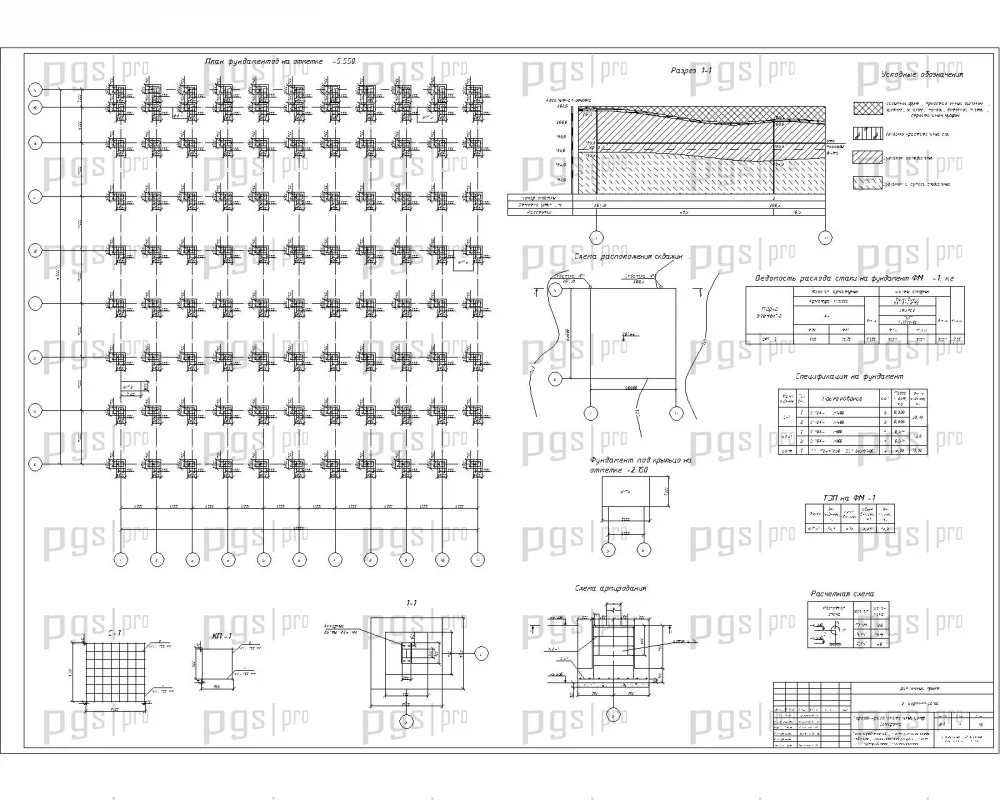

• Расчетная часть: расчет монолитного перекрытия, металлической фермы, центрально-сжатой колонны, оснований и фундаментов.

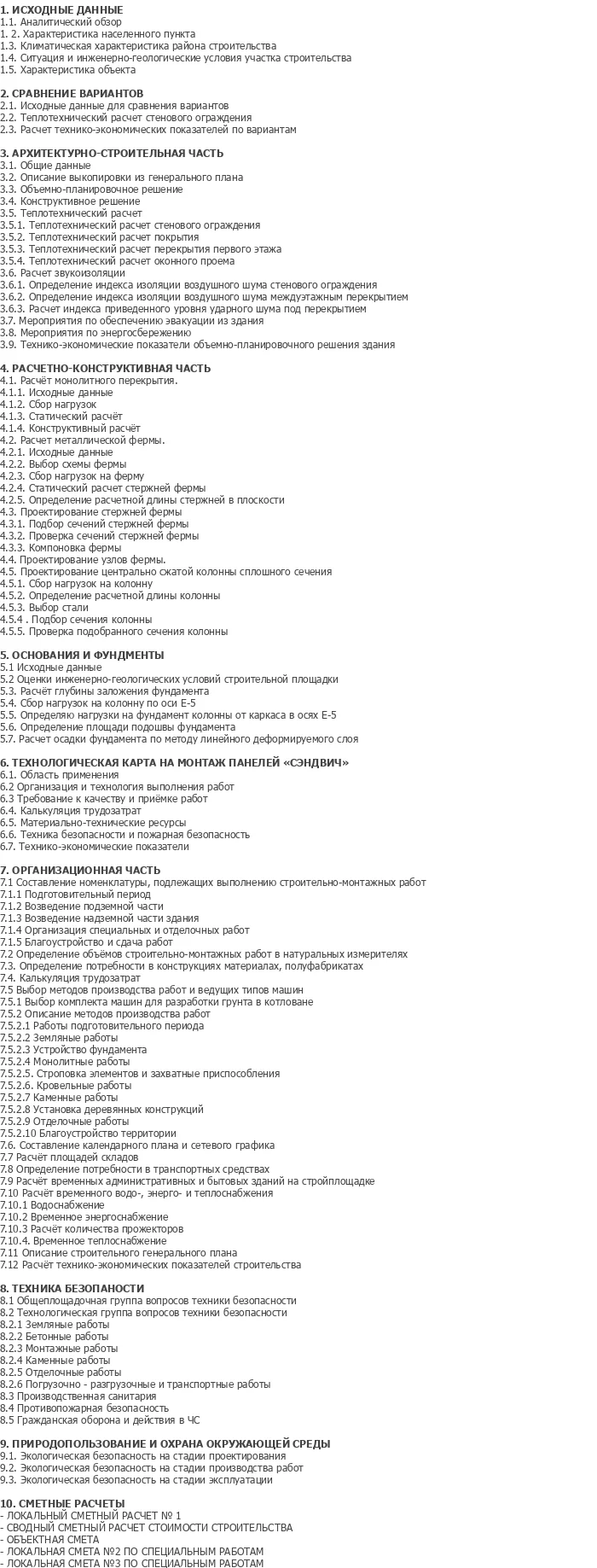

• Обширная пояснительная записка: 175 листов — один из самых объемных проектов в каталоге, полностью покрывающий все требования вуза.
• Практическая направленность: технологическая карта на монтаж сэндвич-панелей, календарный и сетевой график, строительный генплан.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1067 по доступной цене — 6 000 рублей.
