Дипломный проект №1068 «Торгово-выставочный павильон для легковых автомобилей в г. Курск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий торгово-выставочного назначения и предназначен для демонстрации и продажи легковых автомобилей. Проект выполнен с учетом климатических условий Курской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет эффективно подготовиться к защите.

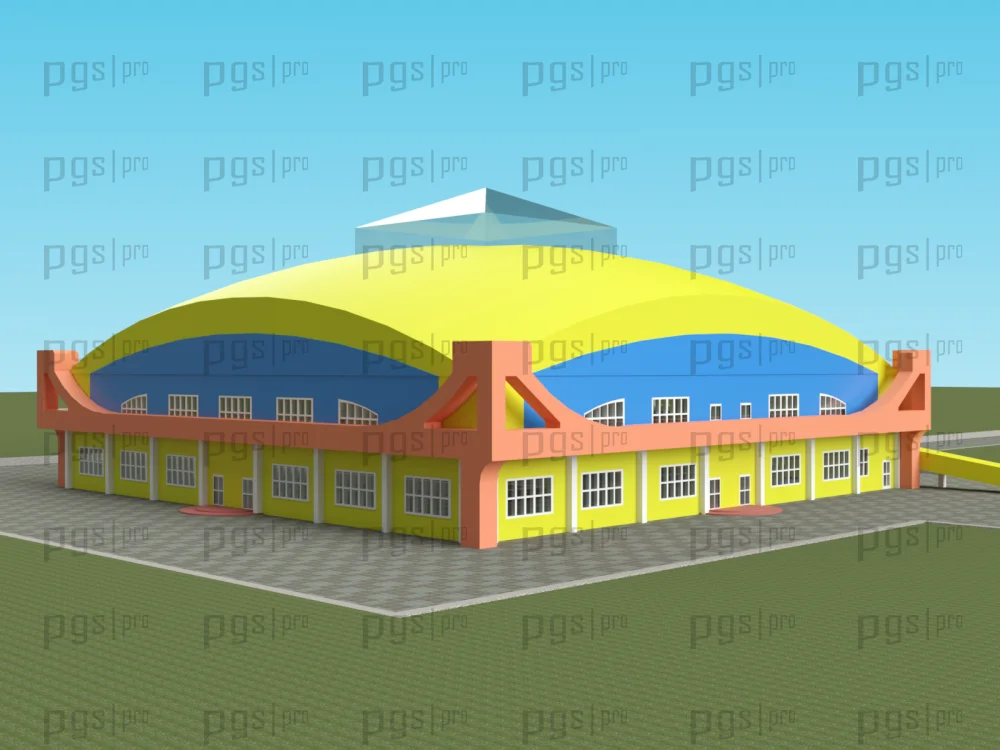

Проектируемый объект — двухэтажный торгово-выставочный павильон для легковых автомобилей в городе Курск. Данный ПГС дипломный проект разработан с учетом современных требований к функциональности, энергоэффективности и эстетике общественных зданий зального типа. Габаритные размеры здания в плане составляют 48,0 × 45,9 м, общая высота от земли до верха светозащитного фонаря — 14,1 м. Высота первого этажа — 4,2 м. Здание имеет каркасную безригельную конструктивную схему с основными пролётами несущих конструкций 6 м.

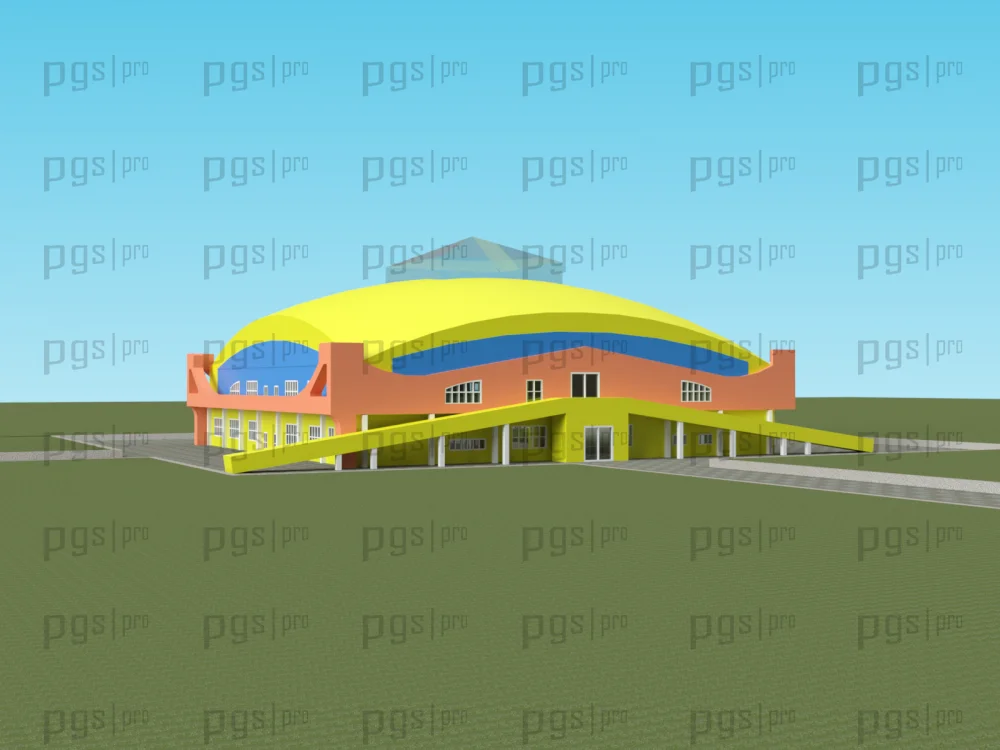

Архитектурный облик формируется выразительной оболочкой положительной гауссовой кривизны с зенитным фонарём в центре, большими светопрозрачными поверхностями и витражами размерами 2,1×3,5 м. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1068 предлагает оптимальное соотношение цены и качества.

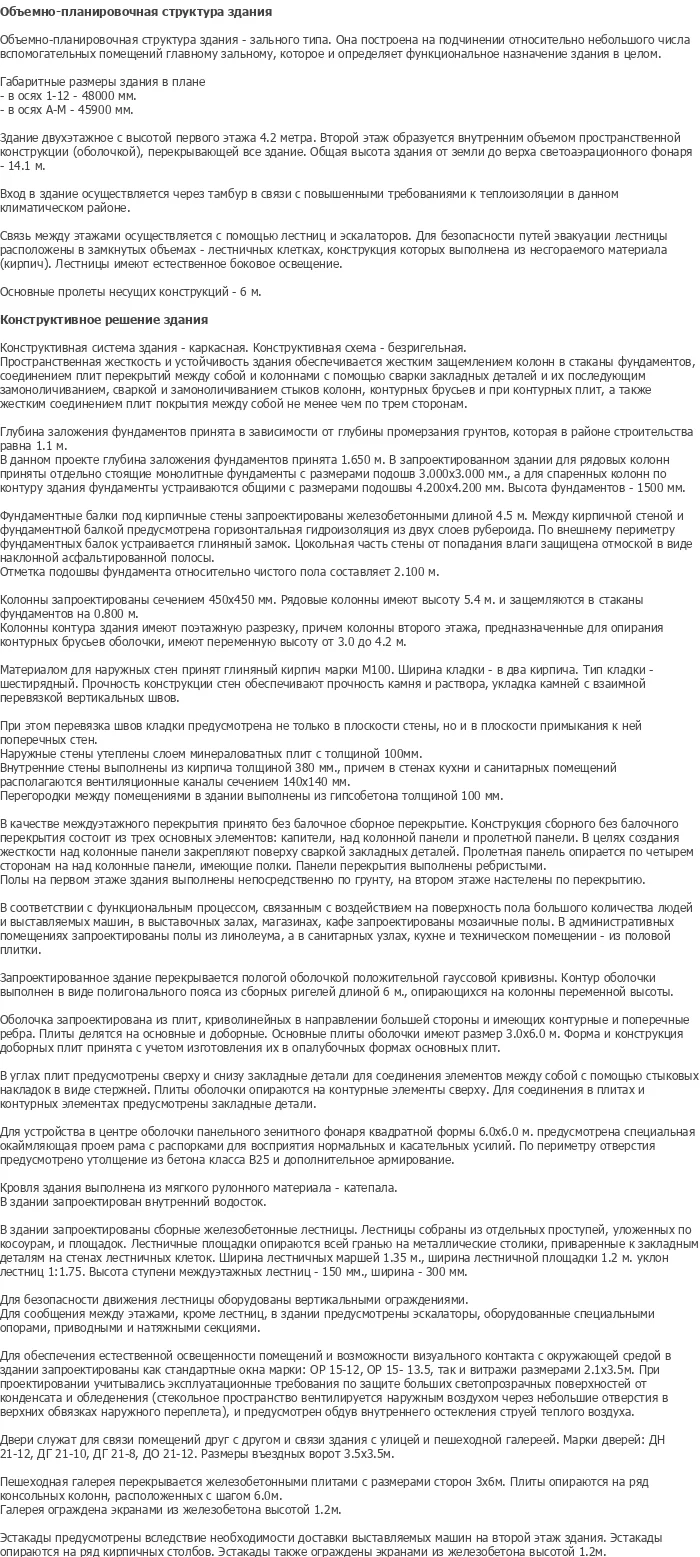

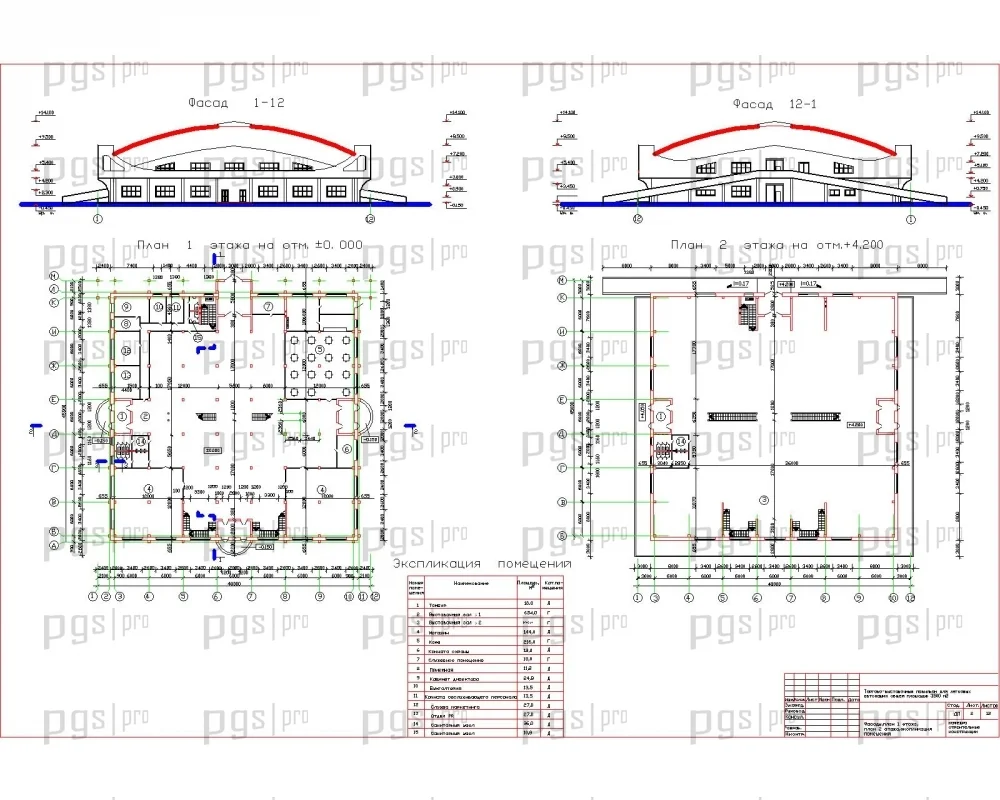

Объёмно-планировочная структура здания — зального типа. Она построена на подчинении относительно небольшого числа вспомогательных помещений главному зальному, которое определяет функциональное назначение здания в целом. Вход в здание осуществляется через тамбур в связи с повышенными требованиями к теплоизоляции в данном климатическом районе.

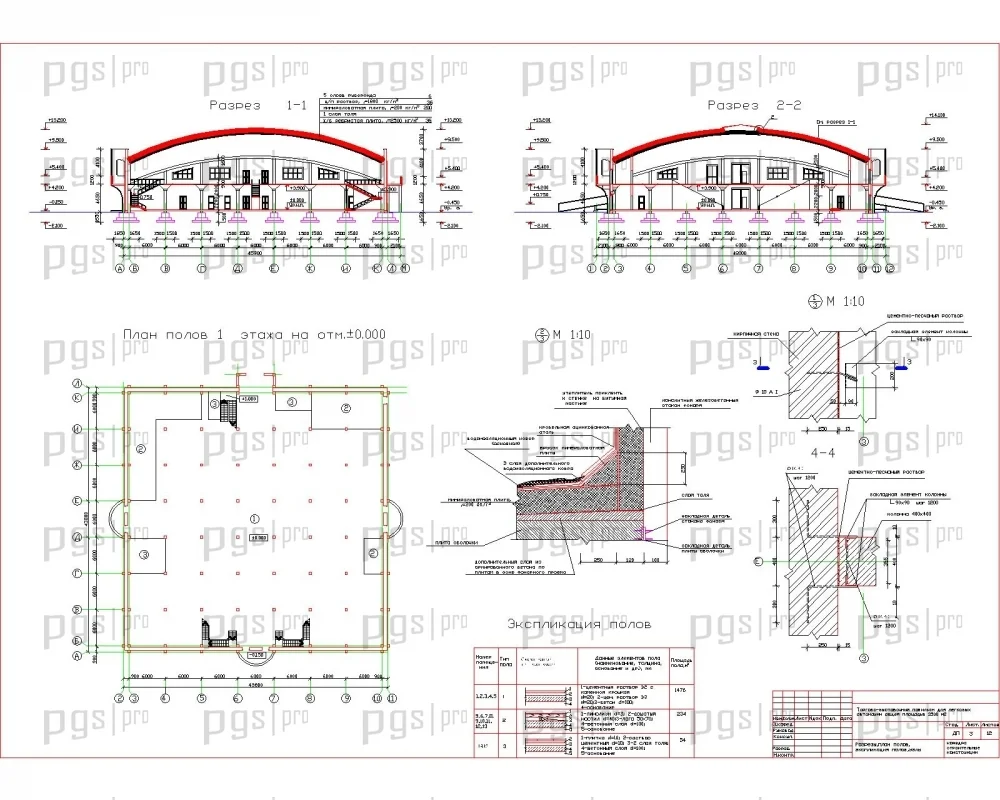

Первый этаж: основное выставочное пространство для размещения легковых автомобилей, вспомогательные помещения, административные помещения. Полы выполнены непосредственно по грунту. Связь между этажами осуществляется с помощью лестниц и эскалаторов.

Второй этаж: образуется внутренним объёмом пространственной конструкции оболочки, перекрывающей всё здание. Здесь размещаются дополнительные выставочные площадки и зоны демонстрации автомобилей. Полы настелены по перекрытию. В административных помещениях запроектированы полы из линолеума, в санузлах, кухне и техническом помещении — из половой плитки.

Лестницы и эскалаторы: для безопасности путей эвакуации лестницы расположены в замкнутых объёмах — лестничных клетках из негорючего материала (кирпич) с естественным боковым освещением. Сборные железобетонные лестницы собраны из отдельных проступей, уложенных по косоурам на площадках. Ширина пешеходных маршей 1,35 м, ширина лестничной площадки 1,2 м, уклон лестниц 1:1,75. Для сообщения между этажами предусмотрены эскалаторы для доставки выставляемых автомобилей на второй этаж.

Пешеходная галерея и эскалады: пешеходная галерея перекрывается железобетонными плитами 3×6 м, опирающимися на консольные колонны с шагом 6,0 м. Эскалады предусмотрены для доставки автомобилей на второй этаж, опираются на кирпичные столбы. Галерея и эскалады ограждены экранами из железобетона высотой 1,2 м.

Окна и двери: запроектированы стандартные окна марок ОР 15-12, ОР 15-13,5 и витражи размерами 2,1×3,5 м. Двери: ДН 21-12, ДГ 21-10, ДГ 21-8, ДО 21-12. Размеры въездных ворот 3,5×3,5 м.

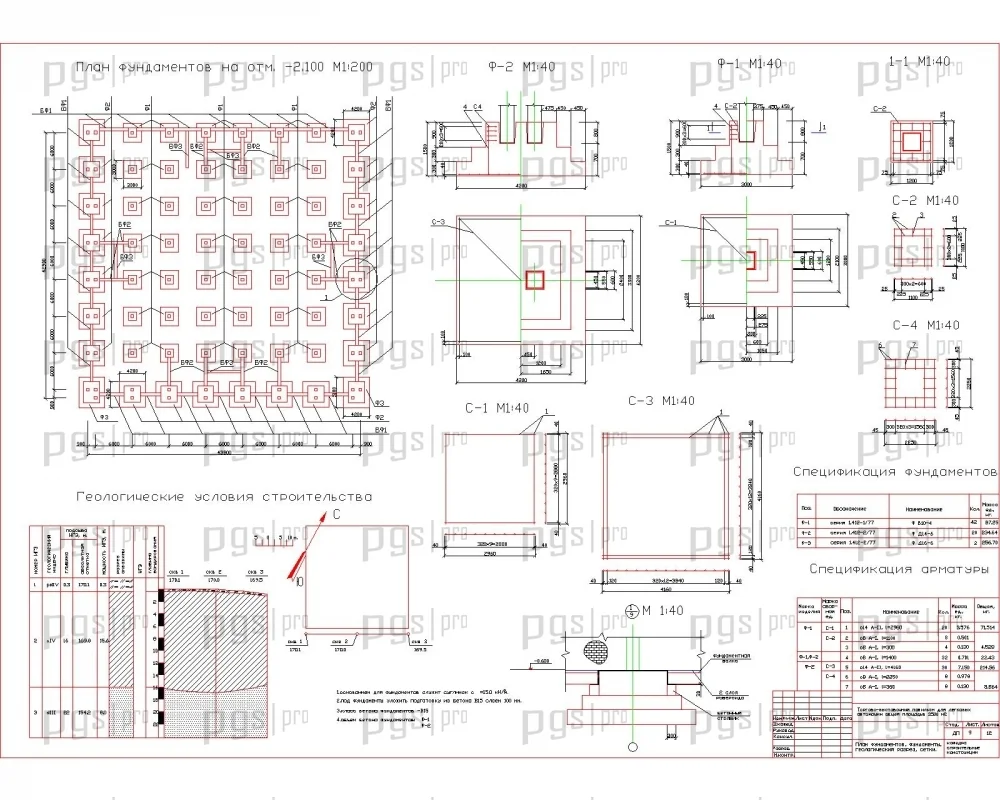

Фундамент: монолитные железобетонные. Глубина заложения — 1,65 м. Для рядовых колонн приняты отдельно стоящие фундаменты с размерами подошвы 3,0×3,0 м. Для старенных колонн по контуру здания фундаменты устраиваются общими с размерами подошвы 4,2×4,2 мм. Высота фундаментов — 1500 мм. Фундаментные балки под кирпичные стены — железобетонные длиной 4,5 м. Между кирпичной стеной и фундаментной балкой предусмотрена горизонтальная гидроизоляция из двух слоёв рубероида. По внешнему периметру устраивается глиняный замок. Цокольная часть защищена отмосткой. Отметка подошвы фундамента относительно чистого пола — 2,100 м.

Колонны: железобетонные сечением 450×450 мм. Рядовые колонны имеют высоту 5,4 м и защемляются в стаканы фундаментов на 0,80 м. Колонны контура здания имеют поэтажную разрезку, колонны второго этажа для опирания контурных брусьев оболочки имеют переменную высоту от 3,0 до 4,2 м.

Наружные стены: из глиняного кирпича марки М100, ширина кладки — два кирпича, тип кладки — шестирядный. Утеплены слоем минераловатных плит толщиной 100 мм. Внутренние стены — из кирпича толщиной 380 мм, в стенах кухни и санитарных помещений располагаются вентиляционные каналы сечением 140×140 мм. Перегородки — из гипсобетона толщиной 100 мм.

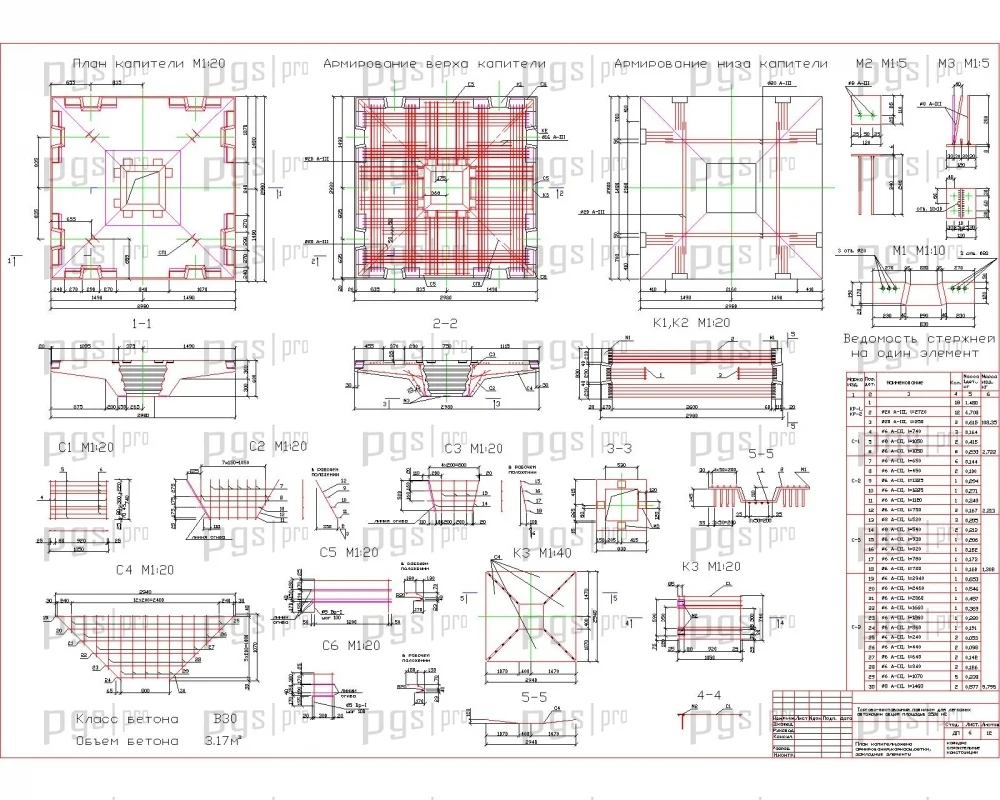

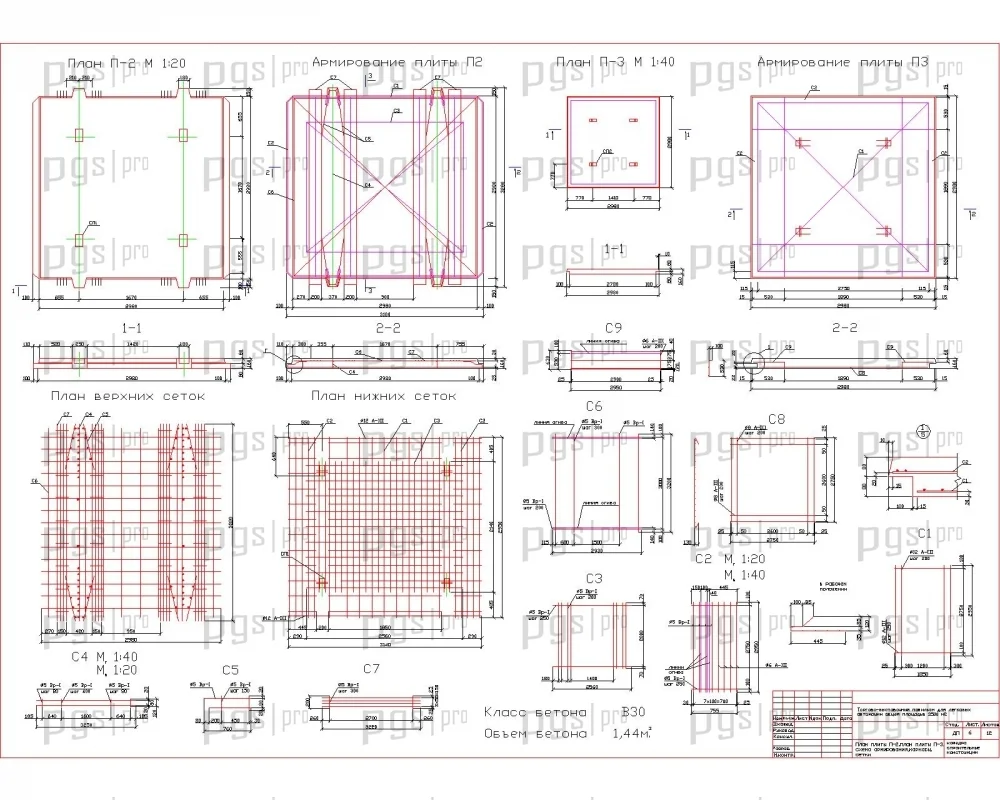

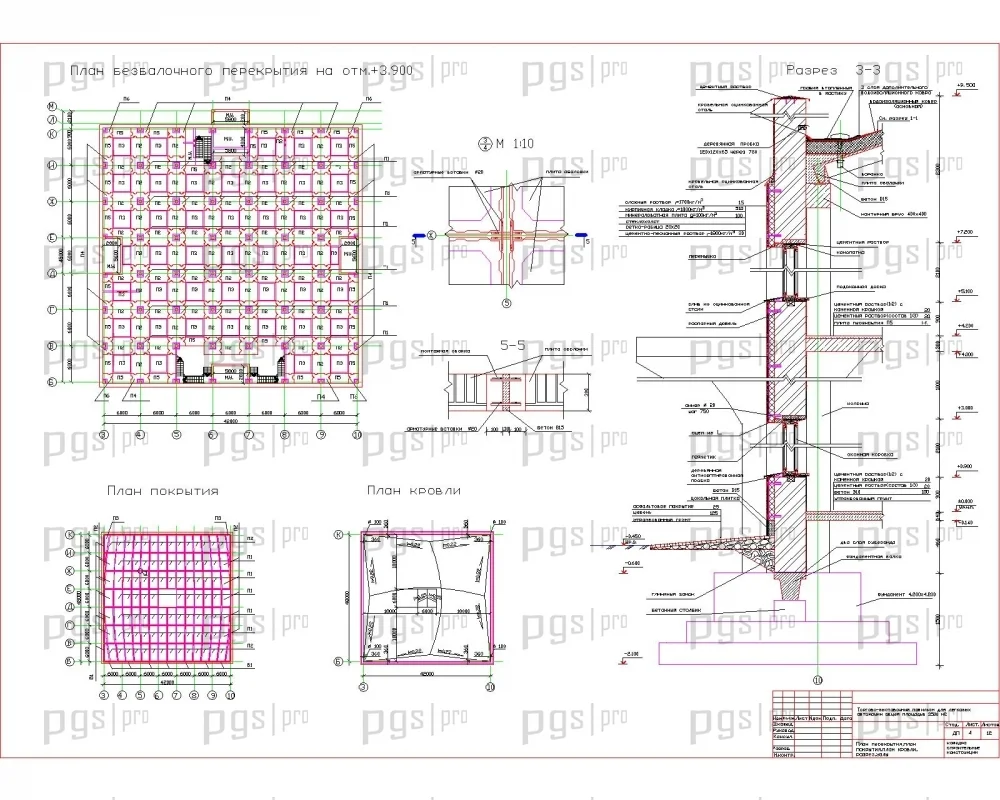

Перекрытия: сборное безбалочное, состоящее из трёх элементов: капители, надколонной и пролётной панели. Надколонные панели закрепляют поверху сваркой закладных деталей. Пролётная панель опирается по четырём сторонам на надколонные панели, имеющие пониз. Панели перекрытия выполнены ребристыми.

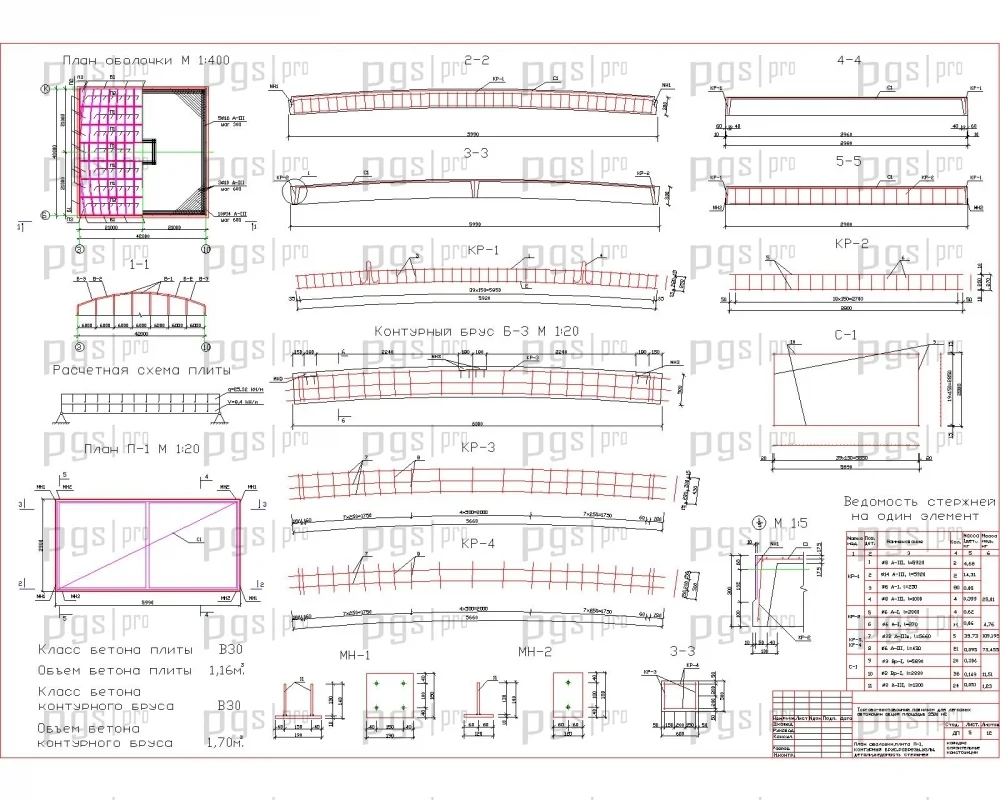

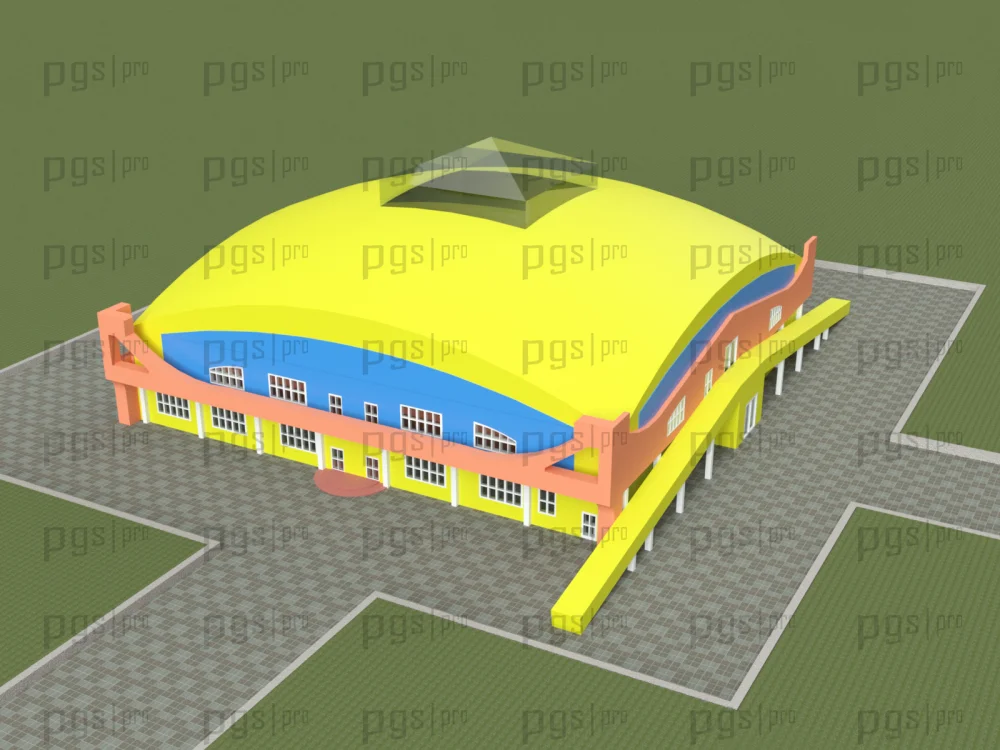

Покрытие и кровля: здание перекрывается плогой оболочкой положительной гауссовой кривизны. Контур оболочки выполнен в виде полигонального пояса из сборных ригелей длиной 6 м, опирающихся на колонны переменной высоты. Оболочка запроектирована из плит, криволинейных в направлении большей стороны, с контурными и поперечными ребрами. Основные плиты имеют размер 3,0×6,0 м. В центре оболочки предусмотрен панельный зенитный фонарь квадратной формы 6,0×6,0 м. Кровля выполнена из мягкого рулонного материала — катепала. В здании запроектирован внутренний водосток.

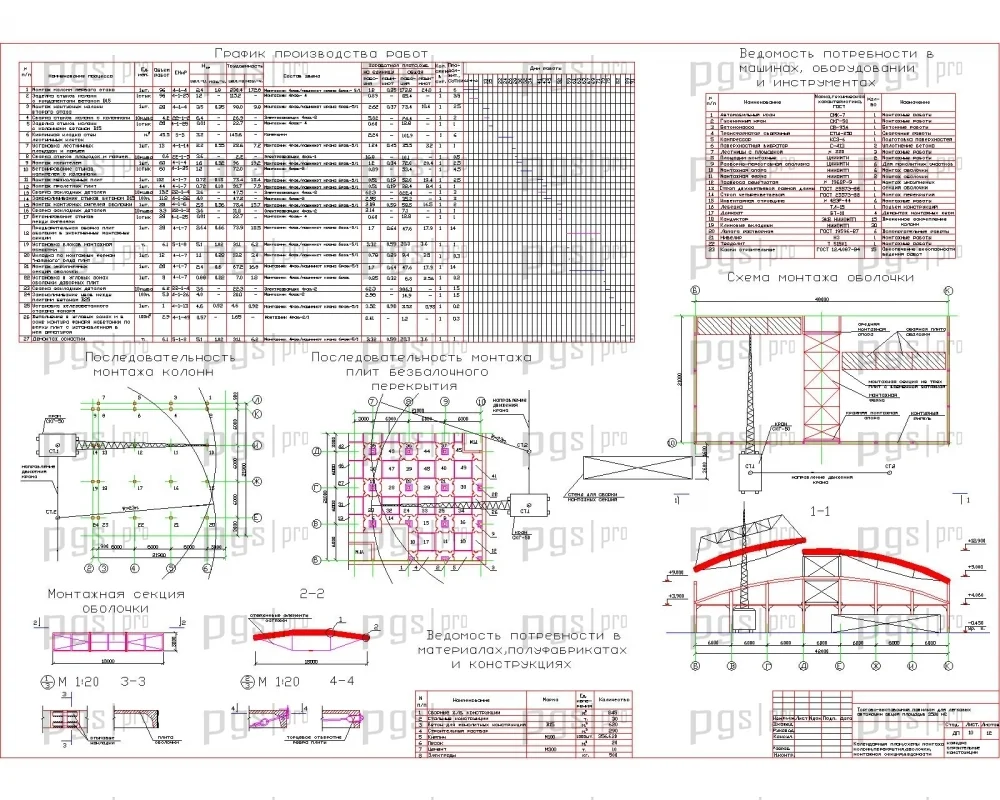

Технологическая карта включает определение объёмов работ, выбор метода возведения здания, определение трудоёмкости и стоимости трудозатрат, расчёт требуемых параметров монтажных кранов, технико-экономическую оценку вариантов механизации строительно-монтажных работ.

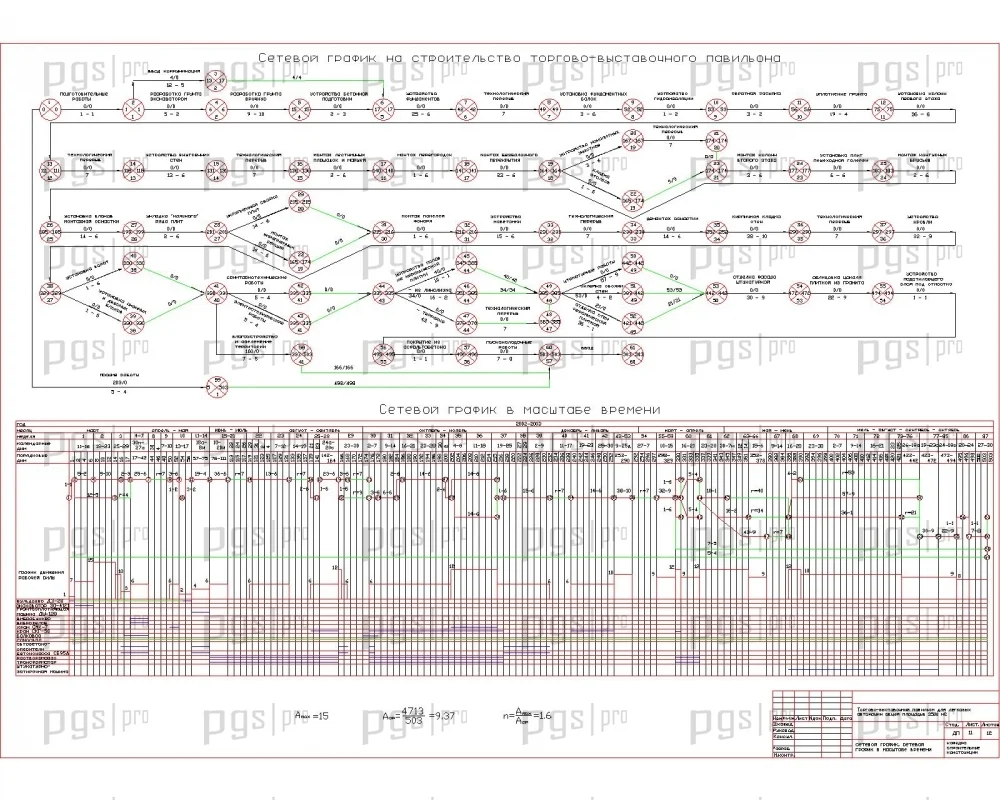

Календарный план и сетевые графики составлены с учетом сезонности и технологических пауз. Включают расчёт продолжительности строительства, подбор состава бригад, расчёт параметров и показателей сетевого графика, построение сетевого графика в масштабе времени, определение потребности в трудовых и материально-технических ресурсах.

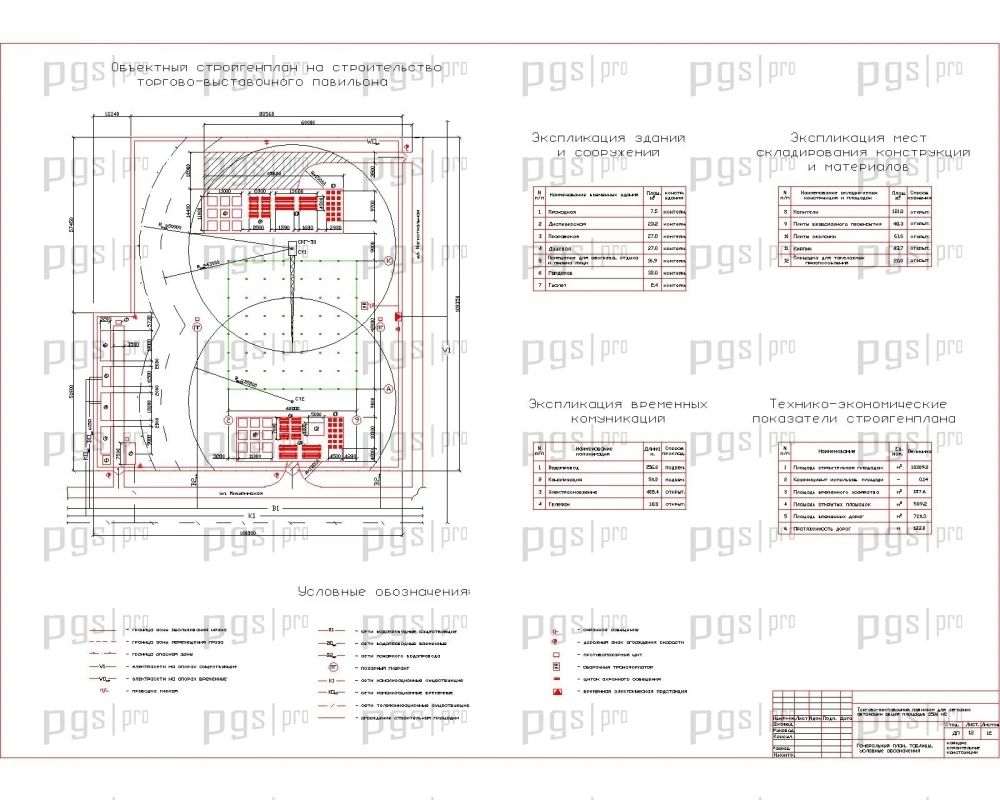

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчёт складских помещений и площадок, потребности во временных зданиях и сооружениях, водоснабжение, энергоснабжение, теплоснабжение строительной площадки, технико-экономические показатели стройгенплана.

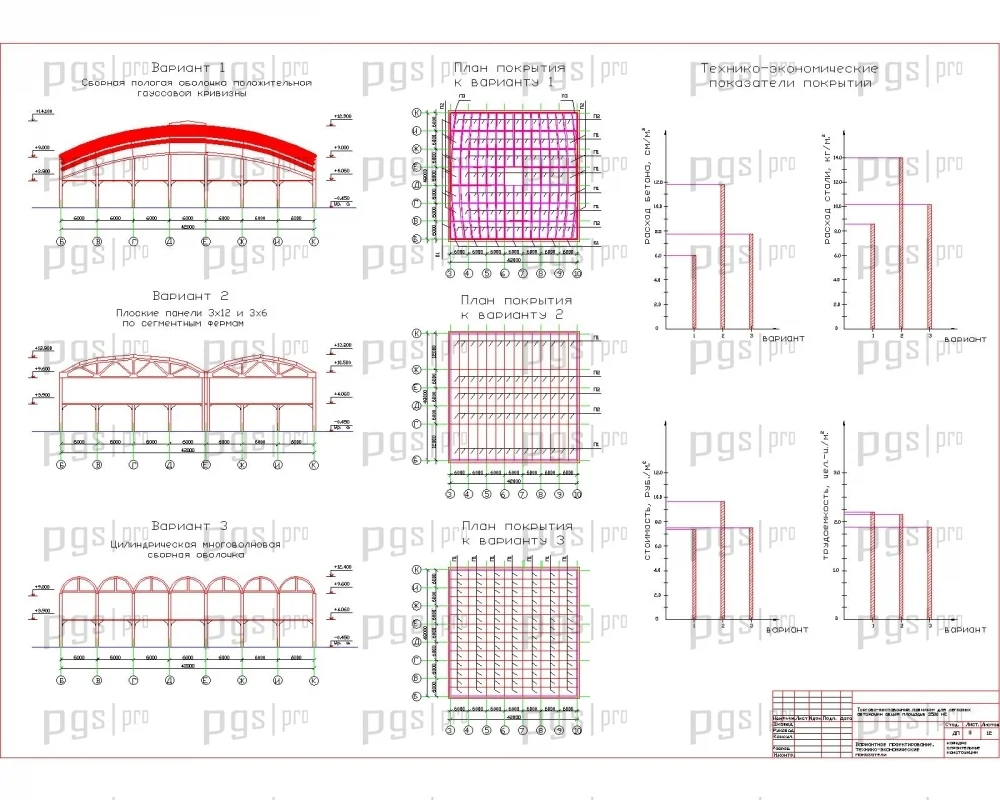

Вариантное проектирование включает технико-экономическое сравнение вариантов покрытий с расчётом показателей по каждому варианту.

Диплом №1068 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 151 лист пояснительной записки и 11 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Уникальная конструкция покрытия: оболочка положительной гауссовой кривизны с зенитным фонарём — сложный и интересный объект для расчёта и конструирования.
• Разнообразие конструкций: монолитные фундаменты, железобетонные колонны, сборное безбалочное перекрытие, оболочка, мягкая рулонная кровля.
• Практическая направленность: вариантное проектирование, технологическая карта, календарный план, сетевые графики, строительный генплан, технико-экономические показатели.
• Специфика объекта: проектирование павильона для автомобилей с эскалаторами и эскаладами для доставки машин на второй этаж.
• Ручной расчёт: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и экономике строительства.
• Доступная стоимость: купить проект №1068 можно по цене 4 500 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №1068 по доступной цене.
