Дипломный проект №1069 «Административный корпус флота в г. Игрим» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий административного назначения и предназначен для размещения административных служб флота. Проект выполнен с учетом специальных требований к зданиям военно-морской инфраструктуры и может быть адаптирован под любой регион России. Купить проект №1069 или скачать проект можно на pgsdiplom.pro.

Проектируемый объект — трехэтажный административный корпус флота в г. Игрим, относящийся к категории социальных зданий административного назначения. Данный ПГС дипломный проект разработан для размещения административных служб флота и включает в себя три надземных этажа. Здание имеет размеры в осях 44,2 × 22,1 метра при высоте 11,0 метра и характерный облик с круглыми объемами по торцам здания, выполняющими функцию вентиляционных блоков. Этот шаблон проекта подходит студентам строительных специальностей, изучающих проектирование каркасных зданий с применением сборно-монолитных систем.

Конструктивная система здания выполнена по серии «КУБ-2,5» — сборно-монолитной безригельной системе каркаса с пространственной жесткостью и устойчивостью, обеспечиваемой жестким соединением неразрезных монолитных дисков перекрытий с колоннами в уровне каждого этажа. В качестве стоек каркаса служат колонны, ригели-перекрытия, элементы жесткости — либо железобетонные раскосы, либо диафрагмы. Данный готовый диплом ПГС включает полный комплект расчетов и чертежей, необходимых для защиты. Если вы ищете, где купить проект или скачать проект по направлению ПГС с применением современных сборно-монолитных технологий — диплом №1069 предлагает уникальный и детально проработанный объект.

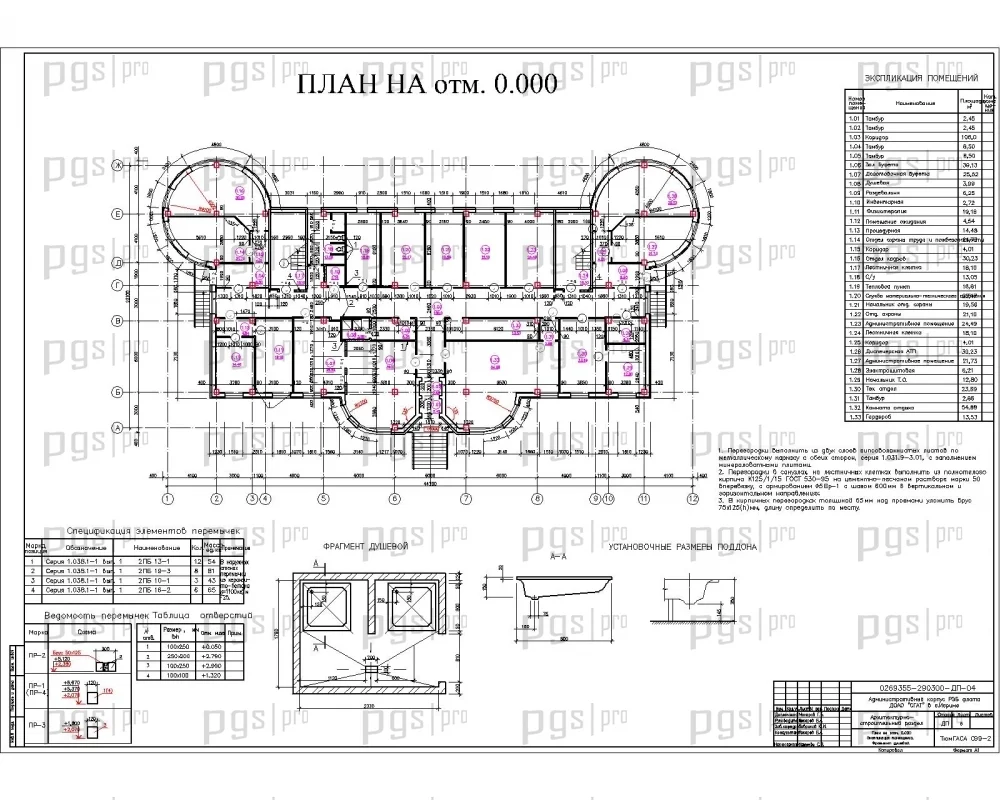

Административный корпус флота представляет собой трехэтажное здание с характерными круглыми объемами по торцам, которые выполняют функцию вентиляционных блоков. Здание имеет размеры в осях 44,2 × 22,1 метра. В планировочной структуре предусмотрены помещения для административного персонала, служебные помещения, санузлы и технические помещения. На плане на отметке 0,000 размещены основные служебные помещения, на отметке 3,300 — кабинеты и офисные помещения, на отметке 6,600 — помещения руководства и вспомогательные зоны.

В проекте выполнен поиск оптимальной объемно-планировочной структуры объекта с рассмотрением нескольких вариантов планировочных решений. Фасады здания решены в сдержанном стиле, соответствующем административному назначению объекта. Вход в здание организован через крыльцо с лестницей. Окна и двери подобраны в соответствии с требованиями к освещению и эвакуации. В здании предусмотрены две лестничные клетки для быстрой эвакуации людей из помещений, а также вентиляционные блоки круглой формы.

Конструктивная система «КУБ-2,5», как и все предшествующие разработки серии КУБ, является сборно-монолитной безригельной системой каркаса, в котором пространственная жесткость и устойчивость обеспечивается жестким соединением неразрезных монолитных дисков перекрытий с колоннами в уровне каждого этажа. В случае рамно-связевой схемы — включением в работу элементов жесткости. В качестве стоек каркаса служат колонны, ригели-перекрытия, элементы жесткости — либо железобетонные раскосы, либо диафрагмы.

Фундаменты монолитные железобетонные свайные, разработаны для применения в каркасе здания под колонны. Фундаменты состоят из плитной части и подколонника. Высота ростверка 500 мм. Площадь сечения подколонника равна 0,8 × 0,8 м. Высота подколонника — 1550 мм. Площадь сечения подошвы фундамента равна 1,5×1,5 м (2,25 м²). Она выбирается в связи с нагрузкой, передаваемой колонной, и допускаемым удельным давлением грунта. При устройстве свайных фундаментов повышается надежность работы фундаментов, уменьшаются земляные работы, снижается материалоемкость, возможность работать в зимний период без боязни промерзки.

Наружные стены запроектированы из ячеисто-бетонных блоков у = 600 кг/м³, толщиной 300 мм. Кирпичные участки внутренних стен выполнены из кирпича К-75/1/15 ГОСТ 530-95 с обшивкой системой теплого фасада «Сайдинг». Система состоит из стальных облицовочных листов из оцинкованной стали с дополнительным лакокрасочным и полимерным покрытием и утеплителя — минеральные плиты П125. Перегородки — кирпичные из керамического кирпича К-75/1/15 ГОСТ 530-80. Кровля скатная по деревянным стропилам. Окна и двери подобраны в соответствии с площадями освещаемых помещений. Верх окон максимально приближен к потолку, что обеспечивает лучшую освещенность.

В организационно-технологическом разделе выполнено обоснование выбора сроков продолжительности строительства объекта. Разработаны основные организационно-технологические схемы выполнения строительно-монтажных работ, включая земляные работы и устройство фундаментов, описание элементов системы, методов, транспортировки, складирования и монтажа. Выполнен монтаж элементов и замоноличивание стыков, описана каменная кладка и отделочные работы.

Выбран и обоснован комплект основных подъемно-транспортных механизмов, включая монтажный кран и автомобильный транспорт. Выполнена калькуляция продолжительности производства работ. Спроектирован строительный генплан с расчетом потребности в строительных кадрах, выбором основных объектов временного хозяйства, расчетом площадей складов и потребности во временных зданиях. Разработаны проекты временного водоснабжения, электроснабжения и освещения. Основные мероприятия по технике безопасности включают противопожарные мероприятия на стройплощадке и охрану окружающей среды.

В разделе экономики строительства выполнен локальный сметный расчет. Раздел безопасности и экологичности проекта включает характеристику административного корпуса как источника загрязнения, охрану подземных и поверхностных вод, краткую характеристику физико-географических и климатических условий района. Выполнены расчеты платы за выбросы загрязняющих веществ в атмосферу, выбросов загрязняющих веществ, охраны почв и растительного покрова. Раздел безопасности объекта включает обеспечение пожаробезопасности, электробезопасности, расчет опасной зоны строительного крана МКГ-40, расчет стропа на разрывное усилие, обеспечение санитарно-гигиенической безопасности рабочей среды.

Диплом №1069 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная конструктивная система: применение сборно-монолитной системы «КУБ-2,5» — современная технология, редко встречающаяся в дипломных проектах.
• Безригельный каркас: пространственная жесткость обеспечивается жестким соединением монолитных дисков перекрытий с колоннами без применения ригелей.
• Свайные фундаменты: расчет и конструирование свайных фундаментов с монолитным железобетонным ростверком — сложная инженерная задача.
• Разнообразие конструкций: колонны сечением 400×200 мм и 400×400 мм, плиты перекрытия, связи-раскосы, диафрагмы жесткости, деревянные стропила.
• Расчетная часть: расчет обрешетки, стропильной ноги, прогона, стойки, колонны, фундамента, включая оценку инженерно-геологических условий.

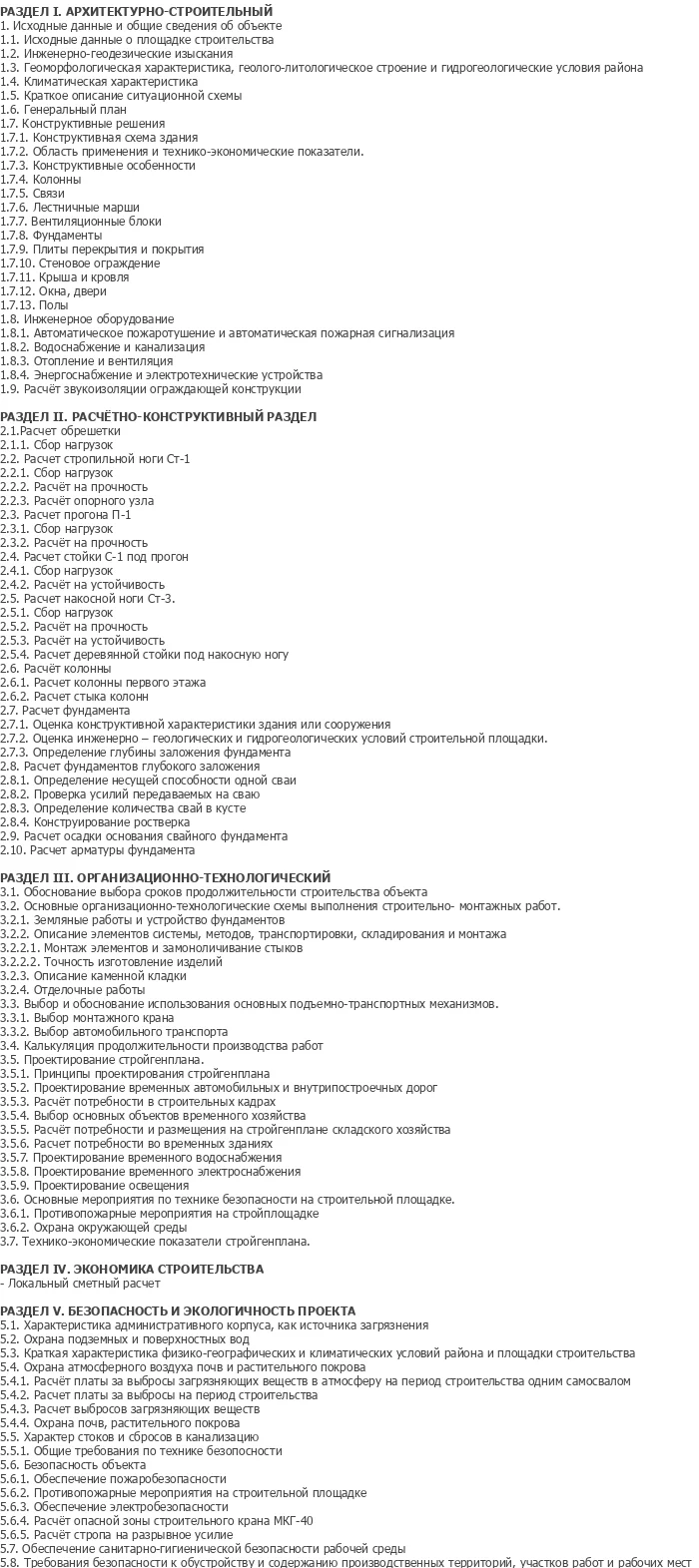

• Полный комплект документации: 118 листов пояснительной записки и 14 листов чертежей AutoCAD.
• Практическая направленность: календарный план, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1069 по доступной цене — 4 000 рублей.
