Дипломный проект №1070 «Спорткомплекс с бассейном Нептун в г. Благовещенск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории спортивно-оздоровительных сооружений и предназначен для проведения спортивных занятий, плавания и оздоровительных процедур. Проект выполнен с учетом климатических условий Амурской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет эффективно подготовиться к защите.

Проектируемый объект — спортивно-оздоровительный комплекс «Нептун» в городе Благовещенск Амурской области. Данный ПГС дипломный проект разработан с учетом современных требований к функциональности, энергоэффективности и эстетике спортивных сооружений. Габаритные размеры здания составляют 39,6 × 60,0 м в плане, высота — 15,3 м. Здание различной этажности с подвальной частью, в котором расположены бассейн и спортивный зал.

Спортивный зал в плане имеет размеры 36 × 18 м с отметкой до низа строительной фермы 12,3 м, бассейн — 30 × 18 м с отметкой до низа строительной фермы 8,7 м. Высота типового этажа составляет 3,3 м. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию спортивных сооружений. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1070 предлагает оптимальное соотношение цены и качества.

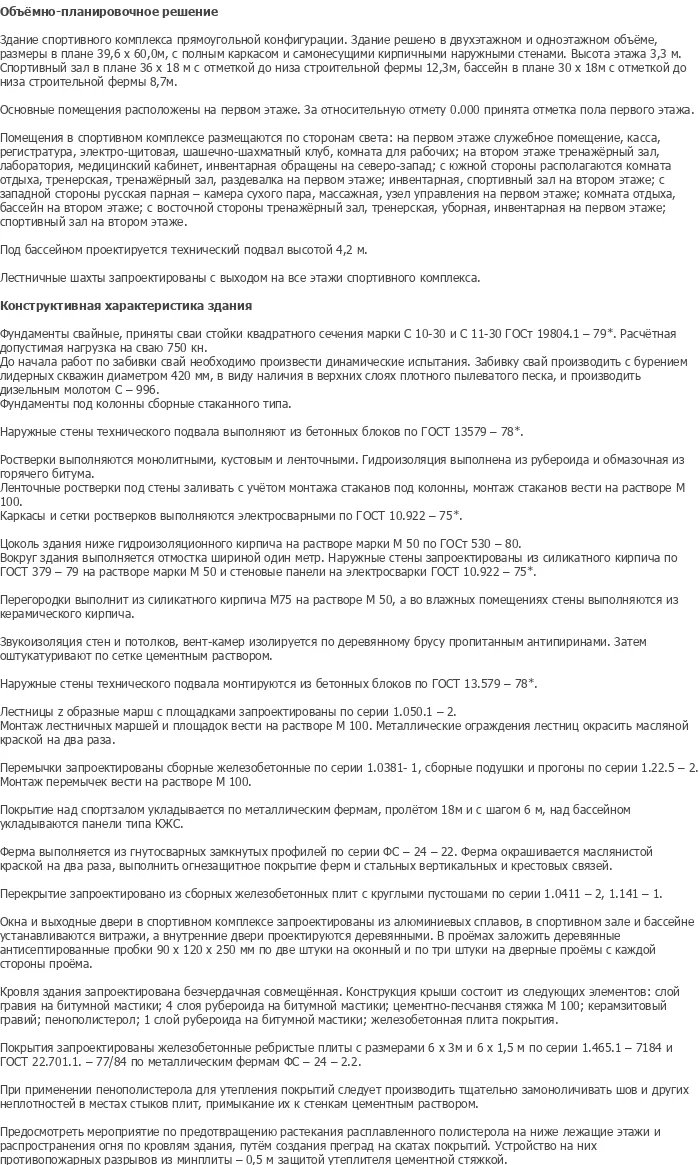

Здание прямоугольной конфигурации, решено в двухэтажном и одноэтажном объёме с полным каркасом и самонесущими наружными кирпичными стенами. Основные помещения расположены на первом этаже. За относительную отметку 0.000 принята отметка пола первого этажа. Под бассейном проектируется технический подвал высотой 4,2 м. Лестничные шахты запроектированы с выходом на все этажи спортивного комплекса.

Северная сторона: на первом этаже — служебное помещение, касса, регистратура, электро-шитовая, шашечно-шахматный клуб, комната для рабочих; на втором этаже — тренажёрный зал, лаборатория, медицинский кабинет, инвентарная.

Южная сторона: на первом этаже — комната отдыха, раздевалка, тренерская, тренажёрный зал; на втором этаже — бассейн.

Восточная сторона: на первом этаже — тренажёрный зал, тренерская, уборная, инвентарная; на втором этаже — спортивный зал.

Западная сторона: на первом этаже — парная, камера сухого пара, массажная, узел управления; на втором этаже — комната отдыха, раздевалка, тренажёрный зал.

Окна и входные двери запроектированы из алюминиевых сплавов, в спортзале и бассейне устанавливаются витражи, внутренние двери — деревянные. В проёмах заложены деревянные антисептированные пробки. Звукоизоляция стен и потолков, венткамера изолируется по деревянному брусу пропитанным антипиринами с последующей оштукатуркой по сетке цементным раствором.

Фундамент: свайные. Сваи стойки квадратного сечения марки С 10-30 и С 11-30 ГОСТ 19804.1 – 79. Расчётная допустимая нагрузка на сваю — 750 кг. До начала работ по забивке свай необходимо произвести динамические испытания. Забивку свай производить с бурением лидерных скважин диаметром 420 мм в виду наличия в верхних слоях плотного пылеватого песка. Дизельный молот С – 996. Фундаменты под колонны — сборные стаканного типа. Ростверки выполняются монолитными, кустовым и ленточными. Гидроизоляция выполнена из рубероида и обмазочная из горячего битума. Ленточные ростверки под стены заливать с учётом монтажа стаканов под колонны на растворе М 100.

Наружные стены: технического подвала выполняют из бетонных блоков по ГОСТ 13579 – 78. Цоколь здания ниже гидроизоляционного кирпича на растворе марки М 50 по ГОСТ 530 – 80. Наружные стены из силикатного кирпича по ГОСТ 379 – 79 на растворе марки М 50 и стеновые панели на электросварки ГОСТ 10.922 – 75. Перегородки из силикатного кирпича М75 на растворе М 50, во влажных помещениях стены из керамического кирпича. Вокруг здания выполняется отмостка шириной один метр.

Перекрытия: сборные железобетонные пустотные плиты с круглыми пустотами по серии 1.0411 – 2, 1.141 – 1. Перемычки — сборные железобетонные по серии 1.0381-1, сборные подушки и прогоны по серии 1.22.5 – 2. Монтаж перемычек вести на растворе М 100.

Покрытие: над спортзалом укладывается по металлическим фермам пролётом 18 м и с шагом 6 м, над бассейном укладываются панели типа КЖС. Ферма выполняется из гнутосварных замкнутых профилей по серии ФС – 24 – 22. Ферма окрашивается маслянистой краской на два раза, выполнить огнезащитное покрытие ферм и стальных вертикальных и крестовых связей. Покрытия — железобетонные ребристые плиты с размерами 6 × 3 м и 6 × 1,5 м по серии 1.465.1 – 7184 и ГОСТ 22.701.1 – 77/84 по металлическим фермам ФС – 24 – 2.2.

Кровля: плоская безчердачная совмещённая. Конструкция крыши состоит из следующих элементов: слой гравия на битумной мастике; 4 слоя рубероида на битумной мастике; цементно-песчаная стяжка М 100; керамзитовый гравий; пенополистирол; 1 слой рубероида на битумной мастике; железобетонная плита покрытия. При применении пенополистирола для утепления покрытий тщательно замоноличивать швы и другие неплотности в местах стыков плит, примыкание их к стенкам цементным раствором. Предусмотреть мероприятие по предотвращению растекания расплавленного полистирола на ниже лежащие этажи путём создания преград на скатах покрытий с противопожарными разрывами из минплиты – 0,5 м защитой утеплителя цементной стяжкой.

Лестницы: с образные марши с площадками запроектированы по серии 1.050.1 – 2. Монтаж лестничных маршей и площадок вести на растворе М 100. Металлические ограждения лестниц окрасить масляной краской на два раза.

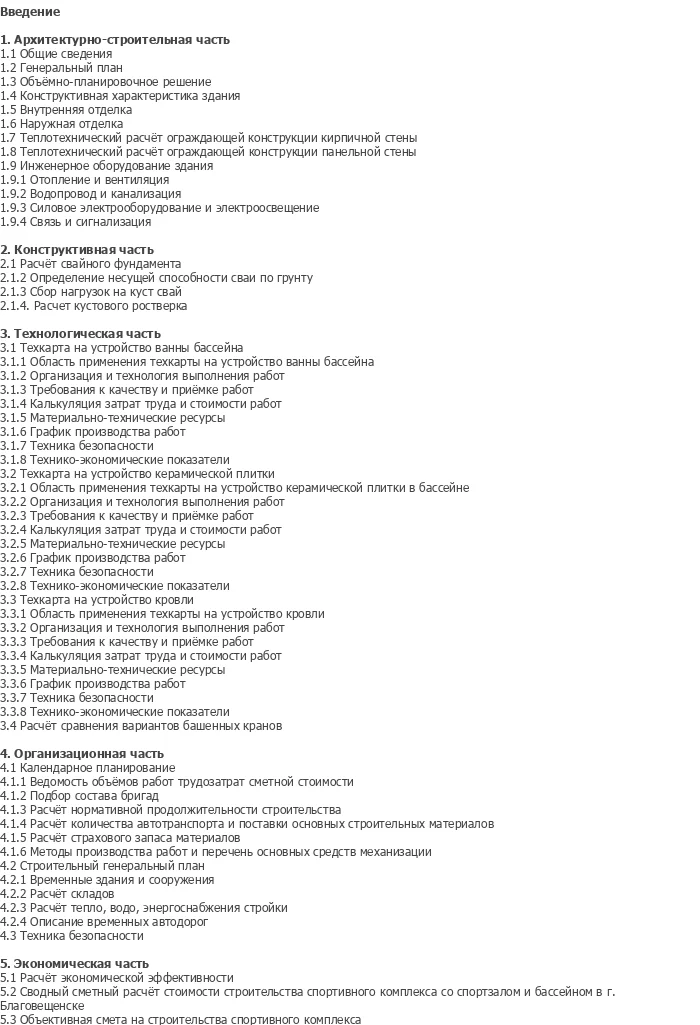

Технологическая карта на устройство ванны бассейна включает область применения, организацию и технологию выполнения работ, требования к качеству и приёмке работ, калькуляцию затрат труда и стоимости работ, материально-технические ресурсы, график производства работ, технику безопасности, технико-экономические показатели.

Технологическая карта на устройство керамической плитки в бассейне содержит технологию укладки керамической плитки на полу и стенах бассейна, требования к качеству, контроль геометрии, технику безопасности.

Технологическая карта на устройство кровли включает технологию монтажа многослойной плоской кровли с утеплением пенополистиролом, гидроизоляцию рубероидом, устройство цементно-песчаной стяжки, технику безопасности.

Календарный план составлен с учетом сезонности и технологических пауз. Включает ведомость объёмов работ трудозатрат сметной стоимости, подбор состава бригад, расчёт нормативной продолжительности строительства, расчёт количества автотранспорта и поставки основных строительных материалов, расчёт страхового запаса материалов, методы производства работ и перечень основных средств механизации.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов, дорог, коммуникаций. Выполнен расчёт складов, тепло-, водо-, энергоснабжение стройки, описание временных автодорог, технико-экономические показатели.

Расчёт сравнения вариантов башенных кранов включает технико-экономический анализ альтернативных вариантов механизации строительного процесса.

Диплом №1070 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 144 листа пояснительной записки и 10 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Уникальная тематика: спортивно-оздоровительный комплекс с бассейном и спортзалом — востребованный и интересный объект для защиты.
• Разнообразие конструкций: свайный фундамент, металлические фермы пролётом 18 м, панели КЖС, пустотные перекрытия, многослойная плоская кровля.
• Практическая направленность: три технологические карты, календарный план, строительный генплан, технико-экономические показатели.
• Расчёт в ПК «Лира»: современный подход к расчёту конструкций с использованием программного комплекса.
• Специфика объекта: проектирование бассейна с техническим подвалом, витражами, звукоизоляцией и вентиляцией.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и экономике строительства.
• Доступная стоимость: купить проект №1070 можно по цене 5 000 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №1070 по доступной цене.
