Дипломный проект №1072 «Физкультурно-оздоровительный комплекс в г. Снежинск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории спортивно-оздоровительных сооружений и предназначен для проведения физкультурных занятий, оздоровительных процедур и отдыха. Проект выполнен с учетом климатических условий Челябинской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет эффективно подготовиться к защите.

Проектируемый объект — трёхэтажный физкультурно-оздоровительный комплекс в городе Снежинск Челябинской области. Данный ПГС дипломный проект разработан с учетом современных требований к функциональности, энергоэффективности и эстетике спортивно-оздоровительных сооружений. Габаритные размеры здания составляют 24,0 × 30,0 м в плане, высота — 11,4 м. Высота типового этажа — 3,6 м. Здание имеет каркасную конструктивную схему с монолитными железобетонными фундаментами, колоннами и перекрытиями.

Здание относится ко II степени огнестойкости и обеспечивает требуемый класс пожарной опасности строительных конструкций и безопасную эвакуацию людей при возникновении пожара. Наружное пожаротушение предусмотрено от пожарных гидрантов, установленных на микрорайонных сетях водопровода. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию спортивных сооружений. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1072 предлагает оптимальное соотношение цены и качества.

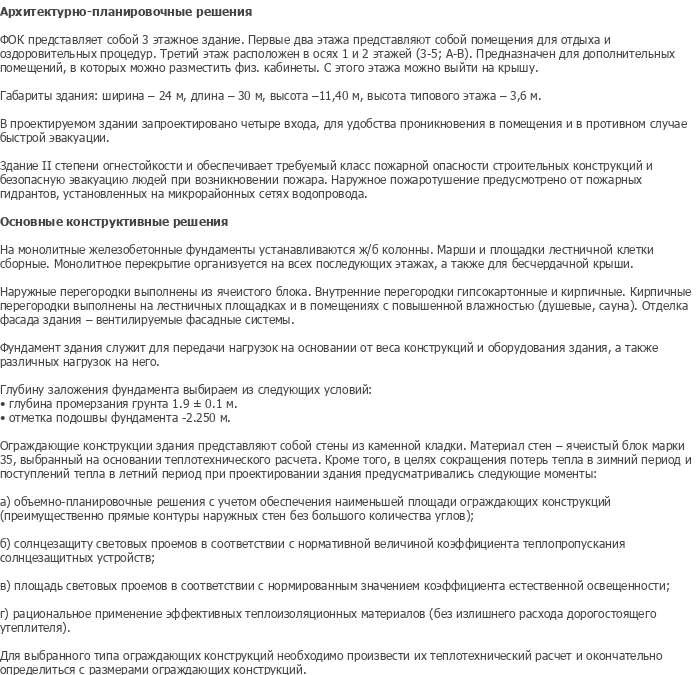

Физкультурно-оздоровительный комплекс представляет собой трёхэтажное здание. Первые два этажа представляют собой помещения для отдыха и оздоровительных процедур. Третий этаж расположен в осях 1 и 2 этажей (3-5; А-В) и предназначен для дополнительных помещений, в которых можно разместить физкультурные кабинеты. С третьего этажа предусмотрен выход на крышу. Запроектировано четыре входа для удобства проникновения в помещения и в противном случае быстрой эвакуации.

Первый этаж: помещения для отдыха и оздоровительных процедур, входные группы, гардеробные, санитарные узлы.

Второй этаж: продолжение функциональных зон отдыха и оздоровления, дополнительные помещения для физкультурных занятий.

Третий этаж: физкультурные кабинеты, дополнительные помещения, выход на крышу.

В целях сокращения потерь тепла в зимний период и поступления тепла в летний период при проектировании предусматривались облегчённо-планировочные решения с учетом обеспечения наименьшей площади ограждающих конструкций (преимущественно прямые контуры наружных стен без большого количества углов), солнцезащита световых проёмов, площадь световых проёмов в соответствии с нормированным значением коэффициента естественной освещённости, рациональное применение эффективных теплоизоляционных материалов.

Фундамент: монолитные железобетонные мелкого заложения. Глубина заложения фундамента выбрана из условий глубины промерзания грунта 1,9 ± 0,1 м. Отметка подошвы фундамента — -2,250 м. Ограждающие конструкции фундамента представляют собой стены из каменной кладки. Фундамент служит для передачи нагрузок на основание от веса конструкций и оборудования здания, а также различных нагрузок на него.

Колонны: железобетонные, устанавливаются на монолитные железобетонные фундаменты. Монолитное перекрытие организуется на всех последующих этажах, а также для бесчердачной крыши.

Наружные стены: выполнены из ячеистого блока марки 35, выбранного на основании теплотехнического расчёта. Отделка фасада здания — вентилируемые фасадные системы.

Внутренние перегородки: гипсокартонные и кирпичные. Кирпичные перегородки выполнены на лестничных площадках и в помещениях с повышенной влажностью (душевые, сауна).

Перекрытия: монолитные железобетонные на всех этажах и под бесчердачной крышей.

Лестницы: марши и площадки лестничной клетки сборные.

Кровля: плоская бесчердачная.

Технологическая карта на устройство монолитного междуэтажного перекрытия включает область применения, калькуляцию затрат, технологию работ, описание монтажа отдельных конструкций, транспортирование и складирование железобетонных конструкций, выбор крана, технико-экономические показатели.

Технологическая карта на устройство вентилируемого фасада содержит технологию монтажа системы вентилируемого фасада, устройство обрешётки, крепление облицовочных панелей, теплоизоляцию, гидро- и пароизоляцию, технику безопасности.

Календарный план составлен с учетом сезонности и технологических пауз. Включает график производства работ, технологический план объекта, схему бетонирования, опалубку фундамента.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов, дорог, коммуникаций. Выполнен расчёт потребности в приобъектных складах, транспортных коммуникациях, временных зданиях и сооружениях, электроэнергии, освещении, воде.

Организация строительной площадки включает устройство и эксплуатацию грузоподъёмного крана, определение зон влияния башенного крана, соблюдение экологических требований на стройплощадке.

Диплом №1072 выделяется среди аналогичных работ по ПГС следующими характеристиками:

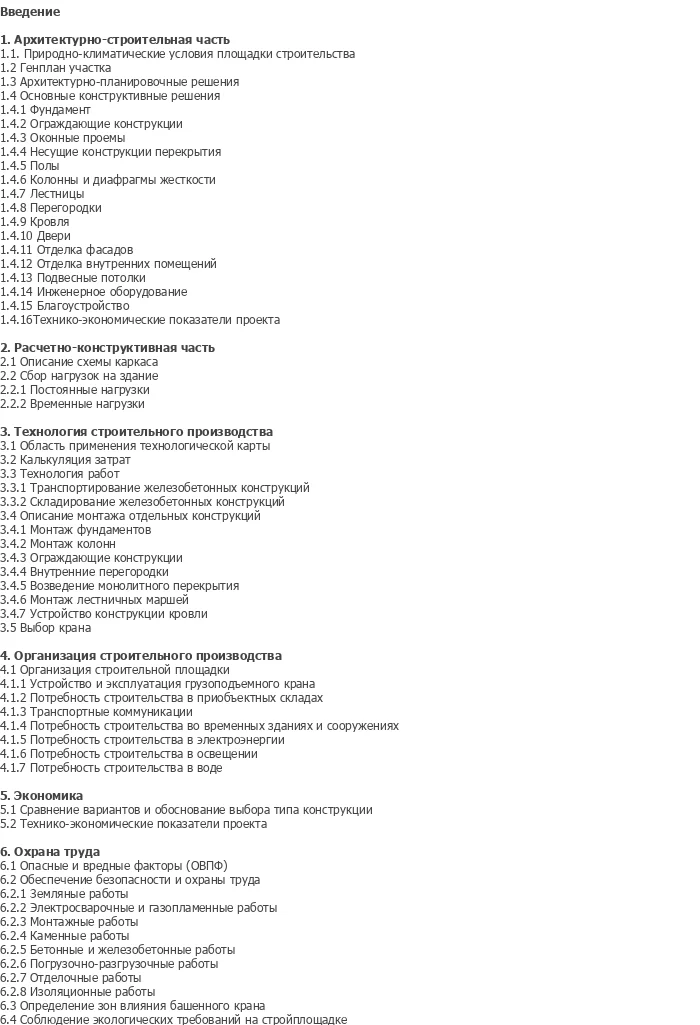

• Полная комплектация: 120 листов пояснительной записки и 11 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Современная конструктивная схема: монолитный железобетонный каркас с монолитными перекрытиями и плоской кровлей — актуальное решение для спортивных сооружений.
• Энергоэффективность: ячеистый блок марки 35, вентилируемый фасад, оптимизированные планировочные решения для минимизации теплопотерь.
• Практическая направленность: технологические карты на монолитное перекрытие и вентилируемый фасад, календарный план, строительный генплан, технико-экономические показатели.
• Расчёт в ПК «Lira»: современный подход к расчёту конструкций с использованием программного комплекса.
• Уникальная функциональность: третий этаж с выходом на крышу, помещения для отдыха, оздоровительных процедур и физкультурных занятий.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и экономике строительства.
• Доступная стоимость: купить проект №1072 можно по цене 5 000 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №1072 по доступной цене.
