Дипломный проект №1073 «Спортивный комплекс в г. Абакан» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий спортивного назначения и предназначен для размещения спортивных залов, раздевалок, душевых, тренажерного зала и вспомогательных помещений. Проект выполнен с учетом специальных требований к зданиям в сейсмической зоне и может быть адаптирован под любой регион России. Купить проект №1073 или скачать проект можно на pgsdiplom.pro.

Проектируемый объект — одноэтажный спортивный комплекс в г. Абакан с подвалом, относящийся к категории социальных зданий спортивного назначения. Данный ПГС дипломный проект разработан для размещения спортивных залов, раздевалок, душевых, тренажерного зала и вспомогательных помещений. Здание имеет размеры в осях 48,0 × 26,1 метра при высоте 11,45 метра и характерный современный облик с яркой желто-оранжевой отделкой фасадов. Этот шаблон проекта подходит студентам строительных специальностей, изучающих проектирование бескаркасных зданий специального назначения в сейсмических районах.

Спортивный комплекс включает зал спортивных игр с выступающим объемом, раздевалки, душевые, санузлы, зал индивидуальной силовой подготовки и помещения для стрелкового спорта (тир). Единовременная максимальная пропускная способность комплекса составляет 24 человека в смену. В здании предусмотрен второй выход для обеспечения безопасной эвакуации. Данный готовый диплом ПГС включает полный комплект расчетов и чертежей, необходимых для защиты. Если вы ищете, где купить проект или скачать проект по направлению ПГС со спортивной направленностью — диплом №1073 предлагает доступный и качественный вариант.

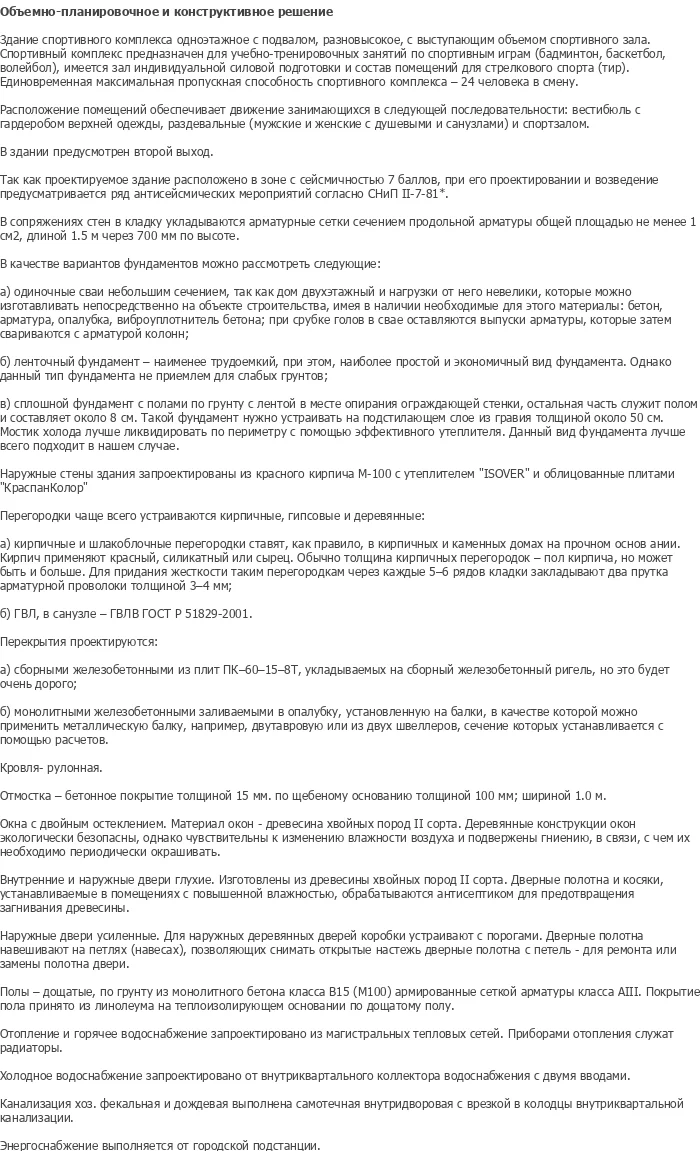

Здание спортивного комплекса одноэтажное с подвалом, разновысокое, с выступающим объемом спортивного зала. Спортивный комплекс предназначен для учебно-тренировочных занятий по спортивным играм (бадминтон, баскетбол, волейбол), имеется зал индивидуальной силовой подготовки и состав помещений для стрелкового спорта (тир). Расположение помещений обеспечивает движение занимающихся в следующей последовательности: вестибюль с гардеробом верхней одежды, раздевальные (мужские и женские с душевыми и санузлами) и спортзалом.

Так как проектируемое здание расположено в зоне с сейсмичностью 7 баллов, при его проектировании и возведении предусматривается ряд антисейсмических мероприятий согласно СНиП II-7-81. В опорожнениях стен в кладку укладываются арматурные сетки сечением продольной арматуры общей площадью не менее 1 см², длиной 1,5 м и через 700 мм по высоте. В здании предусмотрены окна с двойным остеклением из древесины хвойных пород II сорта. Наружные двери усиленные, дверные полотна навешивают на петлях, позволяющих снимать открытые настежь дверные полотна с петель для ремонта или замены.

Здание решено по бескаркасной схеме. Наружные стены здания запроектированы из красного кирпича М-100 с утеплителем ISOVER и облицованы плитами «КраспанКолор». Перегородки в здании устраиваются кирпичные, гипсовые и деревянные. Кирпичные и шлакокирпичные перегородки ставят, как правило, в кирпичных и каменных домах на прочном основании. Кирпич применяют красный, силикатный или шлаковый. Обычно толщина кирпичных перегородок — пол кирпича, но может быть и больше. Для придания жесткости таким перегородкам через каждые 5–6 рядов кладки закладывают два прутка арматурной проволоки толщиной 3–4 мм. В ГВЛ, в санузле — ГВЛВ ГОСТ Р 51829-2001.

В качестве вариантов фундаментов рассмотрены ленточный фундамент — наиболее простой и экономичный вид фундамента, однако данный тип не приемлем для слабых грунтов. Сплошной фундамент с полами по грунту с лентой в месте опирания ограждающей стенки, остальная часть служит полом подвала ввиду их значительной длины. Такой фундамент нужно устраивать на подстилающем слое из гравия толщиной около 50 см. Мостик холода ликвидируется по периметру с помощью эффективного утеплителя. Данный вид фундамента лучше всего подходит в данном случае.

Перекрытия проектируются сборными железобетонными из плит ПК-60-15-8Т, укладываемых на сборный железобетонный ригель, либо монолитными железобетонными заливаемыми в опалубку, установленную на балки, в качестве которых можно применить металлическую балку, например, двутавровую или из двух швеллеров, сечение которых устанавливается с помощью расчетов. Кровля — рулонная. Отмостка — бетонное покрытие толщиной 15 мм по щебеночному основанию толщиной 100 мм, шириной 1,0 м. Полы — дощатые, по грунту из монолитного бетона класса В15 (М100) армированные сеткой арматуры класса АIII. Покрытие пола принято из линолеума на теплоизолирующем основании по дощатому полу.

В строительно-технологической части разработана технологическая карта на кирпичную кладку стен и монтаж железобетонных конструкций. Карта включает работы подготовительного периода, земляные работы, устройство фундаментов, выбор монтажного крана, организацию и технологию кирпичной кладки, монтаж железобетонных конструкций, требования к качеству и приемке работ, технику безопасности и технико-экономические показатели.

В организационной части выполнены условия выполнения работ, расчет графиков производства работ, расчет элементов стройгенплана. Разработан строительный генеральный план с расчетом площадей складов, временных зданий и сооружений, организацией строительной площадки. Выполнены расчеты водоснабжения, электроснабжения и освещения стройплощадки.

В разделе охраны труда выполнены общие положения, требования безопасности к обустройству и содержанию производственных территорий, участков работ и рабочих мест, требования безопасности при складировании материалов и конструкций, обеспечение пожаробезопасности, требования безопасности при эксплуатации мобильных машин и транспортных средств, транспортные и погрузочно-разгрузочные работы, требования безопасности к процессам производства погрузочно-разгрузочных работ, требования безопасности к технологическим процессам и местам производства сварочных и газопламенных работ, границы опасных зон по действию опасных факторов, пожарная профилактика с инструкцией по противопожарной безопасности.

Диплом №1073 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Доступная стоимость: 3 000 рублей — один из самых выгодных вариантов в каталоге при полноценном объеме работы.
• Антисейсмическое проектирование: здание спроектировано с учетом требований СНиП II-7-81 для сейсмической зоны 7 баллов.
• Бескаркасная конструктивная схема: классическое решение для одноэтажных спортивных зданий с кирпичными несущими стенами.
• Разнообразие конструкций: ленточный монолитобетонный фундамент, кирпичные стены с утеплением ISOVER, сборные и монолитные перекрытия, рулонная кровля.
• Расчетная часть: расчет плит покрытия, фундаментов под наружную стену и под колонну, включая сбор нагрузок и армирование.
• Специальное назначение: спортивный комплекс с залом игр, тренажерным залом, тиром — разнообразие функциональных зон.
• Практическая направленность: технологическая карта на кирпичную кладку и монтаж железобетонных конструкций, календарный график, строительный генплан.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1073 по доступной цене — 3 000 рублей.
