Дипломный проект №1074 «Торгово-офисный центр в г. Рязань» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий торгово-офисного назначения и предназначен для размещения торговых залов, офисных помещений, автосервиса и паркинга. Проект выполнен с учетом климатических условий Рязанской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет эффективно подготовиться к защите.

Проектируемый объект — четырёхэтажный торгово-офисный центр с подвальным этажом в городе Рязань. Данный ПГС дипломный проект разработан с учетом современных требований к функциональности, энергоэффективности и эстетике общественных зданий. Габаритные размеры здания составляют 48,0 × 24,0 м в плане, высота — 19,13 м. Здание имеет каркасную конструктивную схему с металлическими колоннами, балками и стальными стропильными фермами пролётом 18 м.

Объект представляет собой общественное здание с комбинированной пространственной системой. На подвальном этаже предусмотрены помещения для автосервиса и паркинга, а также бытовые помещения. На первом — четвёртом этажах размещаются торговые залы, бытовые и административно-конторские помещения. На первом этаже также предусмотрено помещение общественного питания. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1074 предлагает оптимальное соотношение цены и качества.

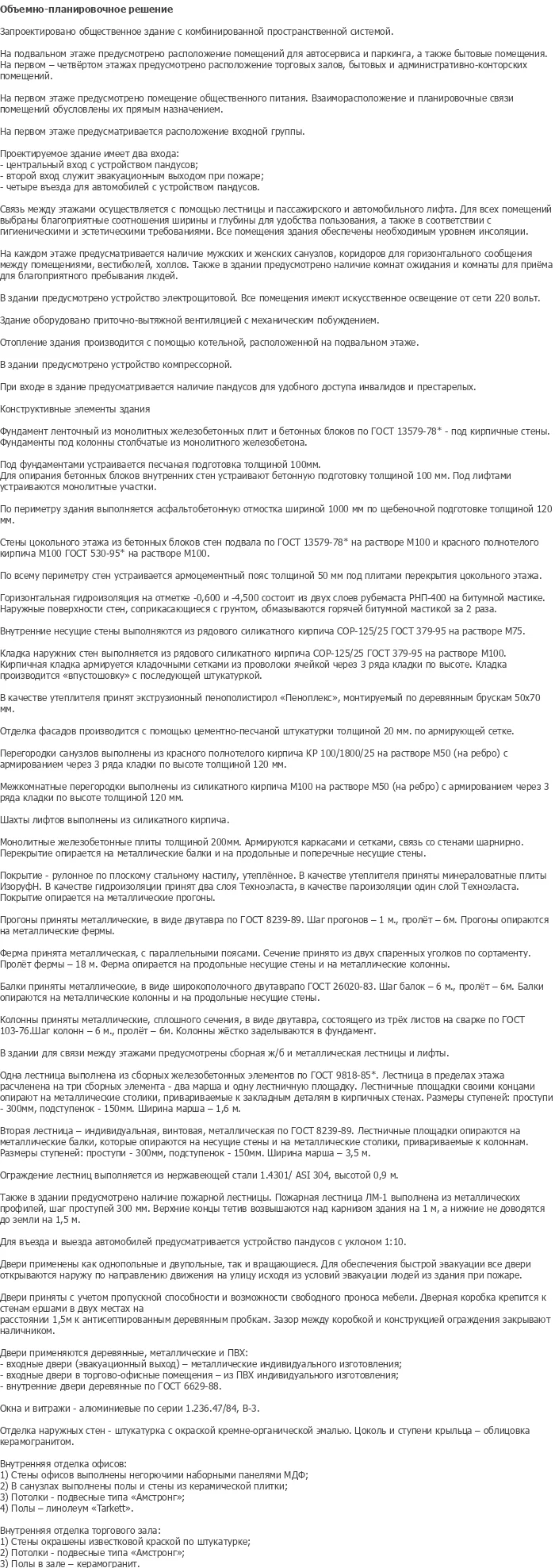

Запроектировано общественное здание с комбинированной пространственной системой. На подвальном этаже предусмотрено расположение помещений для автосервиса и паркинга, а также бытовые помещения. На первом — четвёртом этажах предусмотрено расположение торговых залов, бытовых и административно-конторских помещений. На первом этаже предусмотрено помещение общественного питания. Взаиморасположение и планировочные связи помещений обусловлены их прямым назначением.

Подвальный этаж: помещения для автосервиса и паркинга, бытовые помещения, котельная, компрессорная, электрощитовая.

Первый этаж: входная группа с центральным входом и устройством пандусов, помещение общественного питания, торговые залы, административные помещения.

Второй — четвёртый этажи: торговые залы, административно-конторские помещения, комнаты ожидания, комнаты для приёма пищи.

Проектируемое здание имеет два входа: центральный вход с устройством пандусов и второй вход, служащий эвакуационным выходом при пожаре. Предусмотрены четыре въезда для автомобилей с устройством пандусов. Связь между этажами осуществляется с помощью лестницы, пассажирского и автомобильного лифта. Для всех помещений выбраны ширины и глубины для удобства пользования, а также в соответствии с гигиеническими и эстетическими требованиями. Все помещения здания обеспечены необходимым уровнем инсоляции.

На каждом этаже предусматривается наличие мужских и женских санузлов, коридоров для горизонтального сообщения между помещениями, вестибюлей, холлов. В здании предусмотрено устройство электрощитовой. Все помещения имеют искусственное освещение от сети 220 вольт. Здание оборудовано приточно-вытяжной вентиляцией с механическим побуждением. Отопление здания производится с помощью котельной, расположенной на подвальном этаже. При входе в здание предусматривается наличие пандусов для удобного доступа инвалидов и престарелых.

Фундамент: ленточный из монолитных железобетонных плит и бетонных блоков по ГОСТ 13579-78 под кирпичные стены. Фундаменты под колонны столбчатые из монолитного железобетона. Под фундаментами устраивается песчаная подготовка толщиной 100 мм. Для опирания бетонных блоков внутренних стен устраивают бетонную подготовку толщиной 100 мм. Под лифтами устраиваются монолитные участки. По периметру здания выполняется асфальтобетонная отмостка шириной 1000 мм по щебёночной подготовке толщиной 120 мм.

Стены цокольного этажа: из бетонных блоков стен подвала по ГОСТ 13579-78 на растворе М100 и красного полнотелого кирпича М100 ГОСТ 530-95 на растворе М100. По всему периметру стен устраивается армоцементная и гидроизоляция толщиной 50 мм под плитами перекрытия цокольного этажа. Горизонтальная гидроизоляция на отметке -0,600 и -4,500 состоит из двух слоёв рубероида РНП-400 на битумной мастике. Наружные поверхности стен, соприкасающиеся с грунтом, обмазываются горячей битумной мастикой за 2 раза.

Наружные стены: выполняются из рядового силикатного кирпича СОР-125/25 ГОСТ 379-95 на растворе М100. Кладка армирована каркасными сетками из проволоки ячеистой через 3 ряда кладки по высоте. Кладка производится «впустошовку» с последующей штукатуркой. В качестве утеплителя принят экструзионный пенополистирол «Пеноплэкс», монтируемый по деревянным брускам 50×70 мм. Отделка фасадов производится с помощью цементно-песчаной штукатурки толщиной 20 мм, по армирующей сетке.

Внутренние несущие стены: выполняются из рядового силикатного кирпича СОР-125/25 ГОСТ 379-95 на растворе М75.

Перегородки: санузлов — из красного полнотелого кирпича КР 100/1800/25 на растворе М50 (на ребро) с армированием через 3 ряда кладки по высоте толщиной 120 мм. Межкомнатные перегородки — из силикатного кирпича М100 на растворе М50 (на ребро) с армированием через 3 ряда кладки по высоте толщиной 120 мм. Шахты лифтов выполнены из силикатного кирпича.

Перекрытия: монолитные железобетонные плиты толщиной 200 мм, армированные каркасами и сетками, связь со стенами шарнирная. Перекрытие опирается на металлические балки и на продольные и поперечные несущие стены. Балки приняты металлические, в виде широкополочного двутавра по ГОСТ 26020-83. Шаг балок — 6 м, пролёт — 6 м. Балки опираются на металлические колонны и на продольные несущие стены.

Колонны: металлические, сплошного сечения, в виде двутавра, состоящего из трёх листов на сварке по ГОСТ 103-76. Шаг колонн — 6 м, пролёт — 6 м. Колонны жёстко заделываются в фундамент.

Покрытие и кровля: рулонное по плоскому стальному настилу, утеплённое. В качестве утеплителя приняты минераловатные плиты Изоруф. В качестве гидроизоляции принят два слоя Техноэласта, в качестве пароизоляции один слой Техноэласта. Покрытие опирается на металлические прогоны. Прогоны приняты металлические, в виде двутавра по ГОСТ 8239-89. Шаг прогонов — 1 м, пролёт — 6 м. Прогоны опираются на металлические фермы. Ферма принята металлическая, с параллельными поясами. Сечение принято из двух спаренных уголков по сортаменту. Пролёт фермы — 18 м. Ферма опирается на продольные несущие стены и на металлические колонны.

Лестницы: в здании для связи между этажами предусмотрены сборная ж/б и металлическая лестницы и лифты. Одна лестница выполнена из сборных железобетонных элементов по ГОСТ 9818-85. Лестница в пределах этажа расчленена на три сборных элемента — два марша и одну площадку. Лестничные площадки своими концами опирают на металлические столпики, привариваемые к закладным деталям в кирпичных стенах. Размеры ступеней: проступи — 300 мм, подступенок — 150 мм. Ширина марша — 1,6 м. Вторая лестница — индивидуальная, винтовая, металлическая по ГОСТ 8239-89. Лестничные площадки опираются на металлические балки, которые опираются на несущие стены и на металлические столпики, привариваемые к колоннам. Размеры ступеней: проступи — 300 мм, подступенок — 150 мм. Ширина марша — 3,5 м. Ограждения лестниц выполняются из нержавеющей стали 1.4301/ASI 304, высотой 0,9 м. Также в здании предусмотрено наличие пожарной лестницы ПЛМ-1 выполнена из металлических профилей. Шаг проступей 300 мм. Верхние концы тетив возвышаются над карнизом здания на 1 м, а нижние не доводятся до земли на 1,5 м.

Окна и двери: окна и витражи — алюминиевые по серии 1.236.47/84, В-3. Двери применяются деревянные, металлические и ПВХ: входные двери (эвакуационный выход) — металлические индивидуального изготовления; входные двери в торгово-офисные помещения — из ПВХ индивидуального изготовления; внутренние двери деревянные по ГОСТ 6629-88. Для обеспечения быстрой эвакуации все двери открываются наружу по направлению движения на улицу.

Отделка: наружных стен — штукатурка с окраской кремне-органической эмалью. Цоколь и ступени крыльца — облицовка керамогранитом. Внутренняя отделка офисов: стены — негорючие наборные панели МДФ; в санузлах — полы и стены из керамической плитки; потолки — подвесные типа «Амстронг»; полы — линолеум «Tarkett». Внутренняя отделка торгового зала: стены окрашены известковой краской по штукатурке; потолки — подвесные типа «Амстронг»; полы в зале — керамогранит.

Технологическая карта на земляные работы включает определение объёмов земляных работ, выбор экскаватора для разработки котлована, другие средства механизации, выбор транспортного средства для перевозки грунта, схему производства земляных работ, технико-экономические показатели, контроль качества производства земляных работ, мероприятия по охране труда и экологии.

Календарный план составлен с учетом сезонности и технологических пауз. Включает разработку календарного плана строительства, продольную и поперечную привязку крана, определение и размещение опасных зон крана, расчёт объёмов строительства временных административно-бытовых зданий, расчёт площадей складских помещений, решение по устройству временных автодорог, расчёт потребности в электрических нагрузках, расчёт необходимого количества прожекторов для освещения строительной площадки и зоны производства работ, расчёт потребности во временном водоснабжении, расчёт стоимости временных зданий и сооружений.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов, дорог, коммуникаций. Выполнен расчёт складских помещений, транспортных коммуникаций, временных зданий и сооружений, электроэнергии, освещения, воды.

Экономическая часть включает определение сметной стоимости строительства, экономическое сравнение вариантов проектирования, определение рентабельности проекта, экономическую эффективность сокращения продолжительности строительства, технико-экономические показатели дипломного проекта.

Диплом №1074 выделяется среди аналогичных работ по ПГС следующими характеристиками:

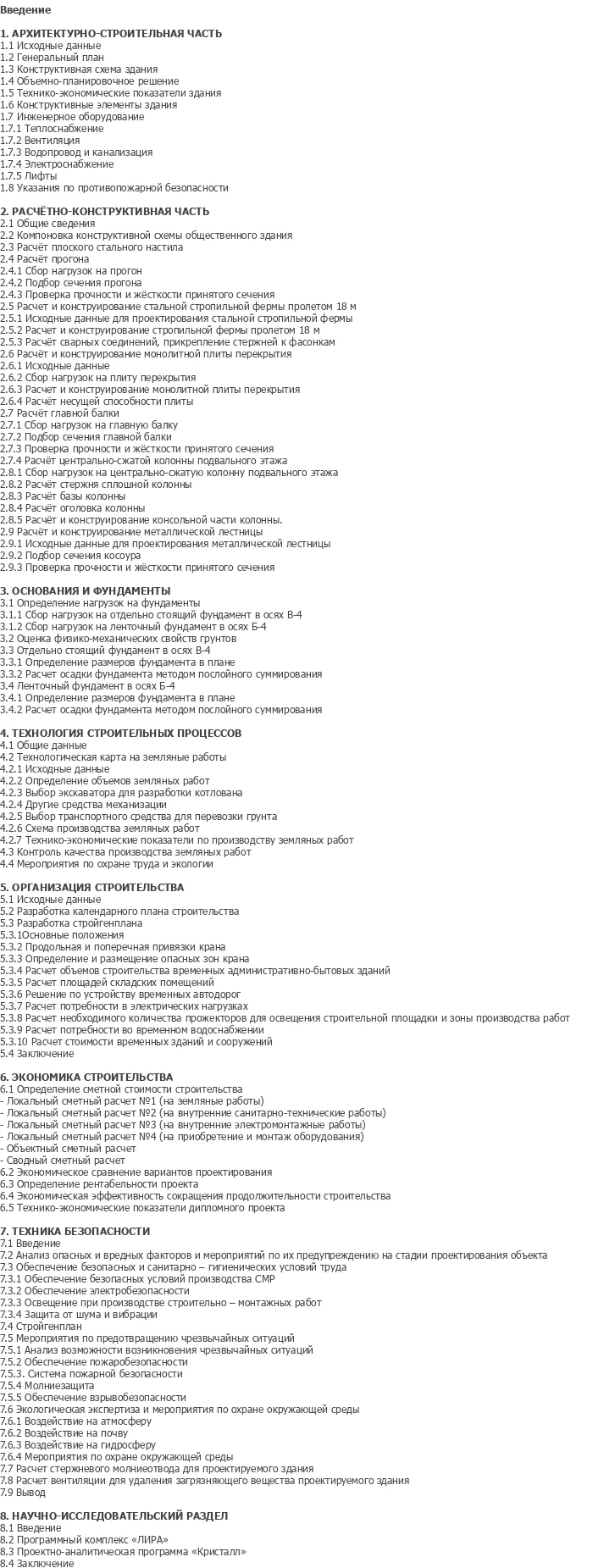

• Полная комплектация: 143 листа пояснительной записки и 10 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Комбинированная функциональность: торговые залы, офисы, автосервис, паркинг, общественное питание — разнообразие функциональных зон в одном здании.
• Разнообразие конструкций: ленточные и столбчатые фундаменты, монолитные перекрытия, металлические колонны и балки, стальные фермы пролётом 18 м, рулонная кровля.
• Практическая направленность: технологическая карта на земляные работы, календарный план, строительный генплан, технико-экономические показатели.
• Расчёт в ПК «Лира» и «Кристалл»: современный подход к расчёту конструкций с использованием программных комплексов.
• Научно-исследовательский раздел: включает работу с программными комплексами «Лира» и «Кристалл».
• Уникальные элементы: винтовая металлическая лестница, пожарная лестница ПЛМ-1, автомобильный лифт, пандусы для инвалидов.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Доступная стоимость: купить проект №1074 можно по цене 5 000 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №1074 по доступной цене.
