Дипломный проект №1075 «Здание банка в г. Гусь-Хрустальный» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий финансового назначения и предназначен для размещения операционного зала, кассового зала, хранилища денежных средств, кабинетов персонала и вспомогательных помещений. Проект выполнен с учетом повышенных требований к безопасности и может быть адаптирован под любой регион России. Купить проект №1075 или скачать проект можно на pgsdiplom.pro.

Проектируемый объект — двухэтажное здание банка с цокольным этажом в г. Гусь-Хрустальный, относящееся к категории социальных зданий финансового назначения. Данный ПГС дипломный проект разработан для размещения операционного зала, кассового зала, хранилища денежных средств, кабинетов персонала и вспомогательных помещений. Здание имеет размеры в осях 39,5 × 37,7 метра при высоте 10,8 метра и прямоугольную конфигурацию в плане. Этот шаблон проекта подходит студентам строительных специальностей, изучающих проектирование бескаркасных зданий с монолитными конструкциями и повышенными требованиями к безопасности.

Банк имеет следующие планировочные приемы: помещения для обслуживания клиентов (касса и кассовый зал) располагаются на первом этаже рядом со входами в банк и сообщаются с остальными помещениями коридором. Помещения для хранения денег располагаются на первом этаже и имеют две конструктивных степени защиты: в виде постановки бетонных стен в продольном и поперечном направлении, а также помещения имеют предкладовые с бетонными стенами толщиной 180 мм. Имеются помещения, предназначенные для работы работников банка, а также вспомогательные помещения: уборные, души, помещения личной гигиены женщин, столовая, кухня и комнаты психологической разгрузки и отдыха. Данный готовый диплом ПГС включает полный комплект расчетов и чертежей, необходимых для защиты. Если вы ищете, где купить проект или скачать проект по направлению ПГС с финансовой направленностью — диплом №1075 предлагает качественный и детально проработанный объект.

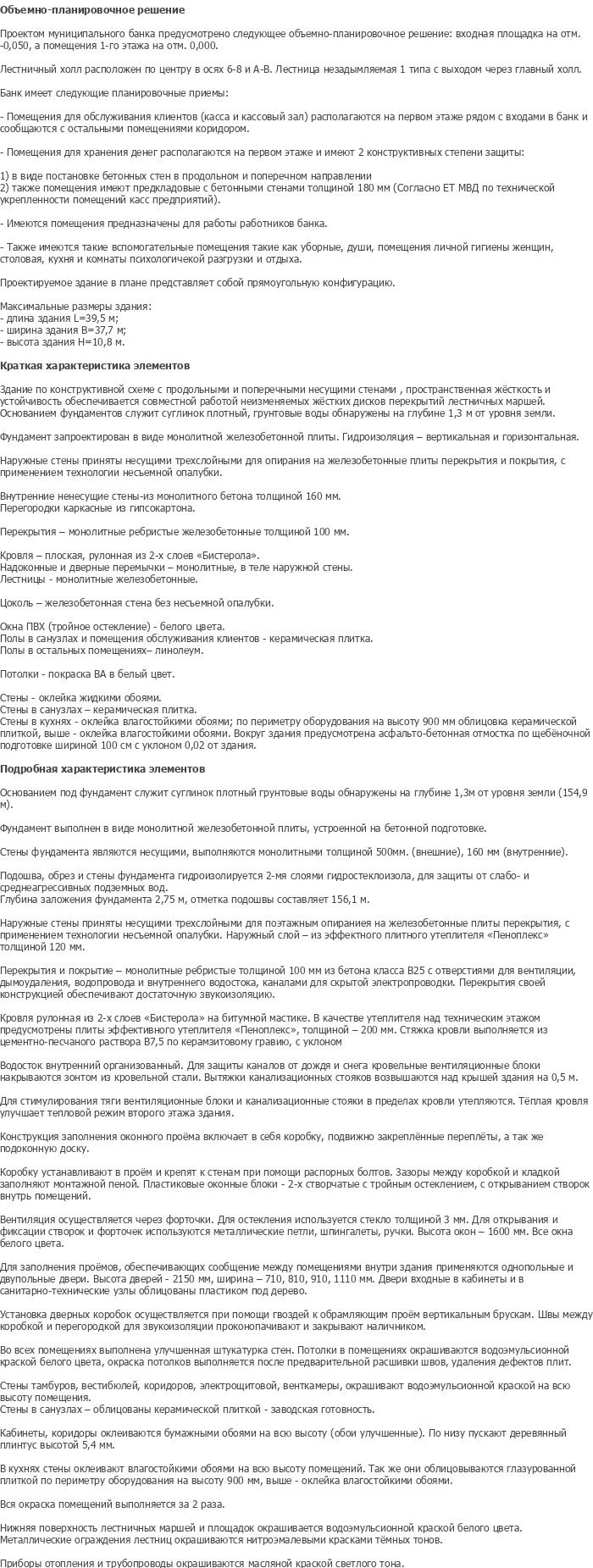

Проектом муниципального банка предусмотрено следующее объемно-планировочное решение: входная площадка на отметке -0,050, а помещения первого этажа на отметке 0,000. Лестничный холл расположен по центру в осях 6-8 и А-В. Лестница незадымляемая первого типа с выходом через главный холл. Помещения для обслуживания клиентов (касса и кассовый зал) располагаются на первом этаже рядом со входами в банк и сообщаются с остальными помещениями коридором. Помещения для хранения денег располагаются на первом этаже и имеют две конструктивных степени защиты.

Проектируемое здание в плане представляет собой прямоугольную конфигурацию. Максимальные размеры здания: длина 39,5 м, ширина 37,7 м, высота 10,8 м. В здании предусмотрены окна ПВХ с тройным остеклением белого цвета. Полы в санузлах и помещениях обслуживания клиентов — керамическая плитка, в остальных помещениях — линолеум. Потолки окрашены водоэмульсионной краской в белый цвет. Стены оклеены жидкими обоями, в санузлах — керамическая плитка. В кухнях — оклейка влагостойкими обоями, по периметру оборудования на высоту 900 мм облицовка керамической плиткой шириной 100 см с уклоном 0,02 от здания. Вокруг здания предусмотрена асфальтобетонная отмостка по щебеночной подготовке шириной 100 см с уклоном 0,02 от здания.

Здание по конструктивной схеме с продольными и поперечными несущими стенами, пространственная жесткость и устойчивость обеспечивается совместной работой неизменяемых жестких дисков перекрытий лестничных маршей. Основанием фундаментов служит суглинок плотный, грунтовые воды обнаружены на глубине 1,3 м от уровня земли. Фундамент запроектирован в виде монолитной железобетонной плиты. Гидроизоляция — вертикальная и горизонтальная. Наружные стены приняты несущими трехслойными для опирания на железобетонные плиты перекрытия и покрытия, с применением технологии несъемной опалубки. Внутренние ненесущие стены — из монолитного бетона толщиной 160 мм. Перегородки каркасные из гипсокартона.

Перекрытия — монолитные ребристые железобетонные толщиной 100 мм из бетона класса В25 с отверстиями для вентиляции, дымоудаления, водопровода и внутреннего водостока, каналами для скрытой электропроводки. Перекрытия своей конструкцией обеспечивают достаточную звукоизоляцию. Кровля плоская рулонная из двух слоев «Биперола» на битумной мастике. В качестве утеплителя над техническим этажом предусмотрены плиты эффективного утеплителя «Пеноплекс» толщиной 200 мм. Стяжка кровли выполняется из цементно-песчаного раствора В7,5 по керамзитовому гравию с уклоном. Водосток внутренний организованный. Для защиты каналов от дождя и снега кровельные вентиляционные блоки накрываются зонтом из кровельной стали.

Лестницы монолитные железобетонные. Цоколь — железобетонная стена без несъемной опалубки. Надоконные и дверные перемычки — монолитные, в теле наружной стены. Конструкция заполнения оконного проема включает коробку, подвижно закрепленные переплеты и подоконную доску. Коробку устанавливают в проем и крепят к стенам при помощи распорных болтов. Зазоры между коробкой и кладкой заполняют монтажной пеной. Пластиковые оконные блоки — двухстворчатые с тройным остеклением, с открыванием створок внутрь помещений. Вентиляция осуществляется через форточки. Для остекления используется стекло толщиной 3 мм. Для открывания и фиксации створок и форточек используются металлические петли, шпингалеты, ручки. Высота окон — 1600 мм.

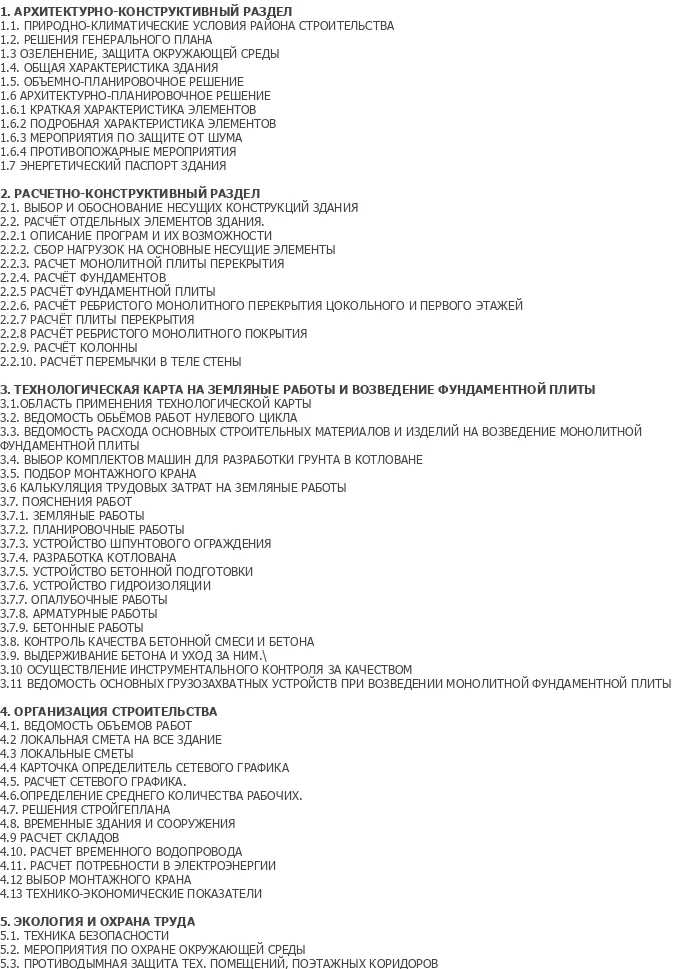

В строительно-технологической части разработана технологическая карта на земляные работы и возведение монолитной фундаментной плиты. Карта включает область применения, ведомость объемов работ нулевого цикла, ведомость расхода основных строительных материалов и изделий на возведение монолитной фундаментной плиты, выбор комплектов машин для разработки грунта в котловане, подбор монтажного крана, калькуляцию трудовых затрат на земляные работы, пояснения работ, контроль качества бетонной смеси и бетона, выдерживание бетона и уход за ним, осуществление инструментального контроля за качеством, ведомость основных грузозахватных устройств при возведении монолитной фундаментной плиты.

В организационной части выполнена ведомость объемов работ, локальная смета на все здание, локальные сметы, картограмма определителя сетевого графика, расчет сетевого графика, определение среднего количества рабочих, решения стройгенплана, временные здания и сооружения, расчет складов, расчет временного водопровода, расчет потребности в электроэнергии, выбор монтажного крана, технико-экономические показатели.

В разделе экологии и охраны труда выполнены техника безопасности, мероприятия по охране окружающей среды, противодымная защита технических помещений, поэтажных коридоров. Раздел безопасности включает обеспечение пожаробезопасности, электробезопасности, расчет опасной зоны строительного крана, расчет стропа на разрывное усилие, обеспечение санитарно-гигиенической безопасности рабочей среды.

Диплом №1075 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Специальное назначение: здание банка с хранилищем денежных средств, кассовым залом и повышенными требованиями к безопасности.
• Монолитные конструкции: фундаментная плита, ребристые перекрытия, монолитный каркас — сложные инженерные расчеты.
• Трехслойные стены: несущие наружные стены с утеплителем «Пеноплекс» и технологией несъемной опалубки.
• Расчетная часть: расчет монолитной плиты перекрытия, фундаментов, фундаментной плиты, ребристого монолитного перекрытия, плиты покрытия, колонны, перемычки в теле стены.
• Плоская рулонная кровля: двухслойная из «Биперола» с утеплением «Пеноплекс» 200 мм.
• Полный комплект документации: 111 листов пояснительной записки и 12 листов чертежей AutoCAD.
• Практическая направленность: технологическая карта на земляные работы и возведение фундаментной плиты, сетевой график, строительный генплан.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1075 по доступной цене — 5 000 рублей.
