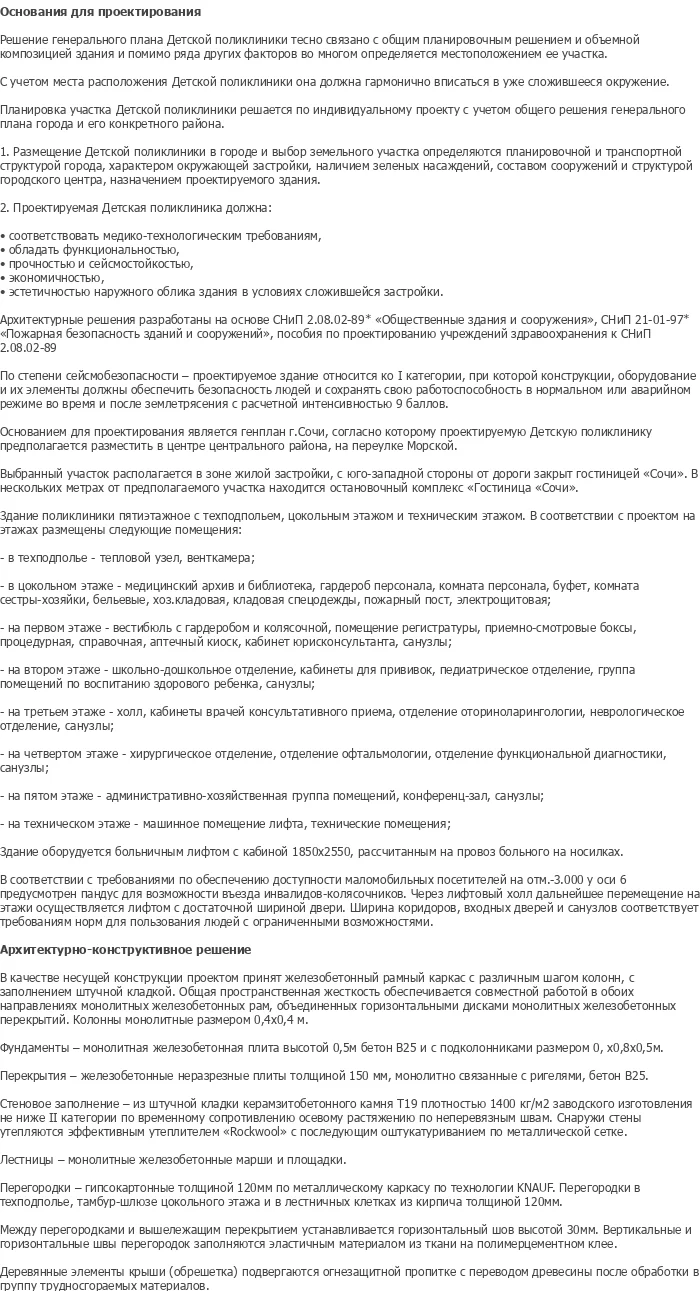

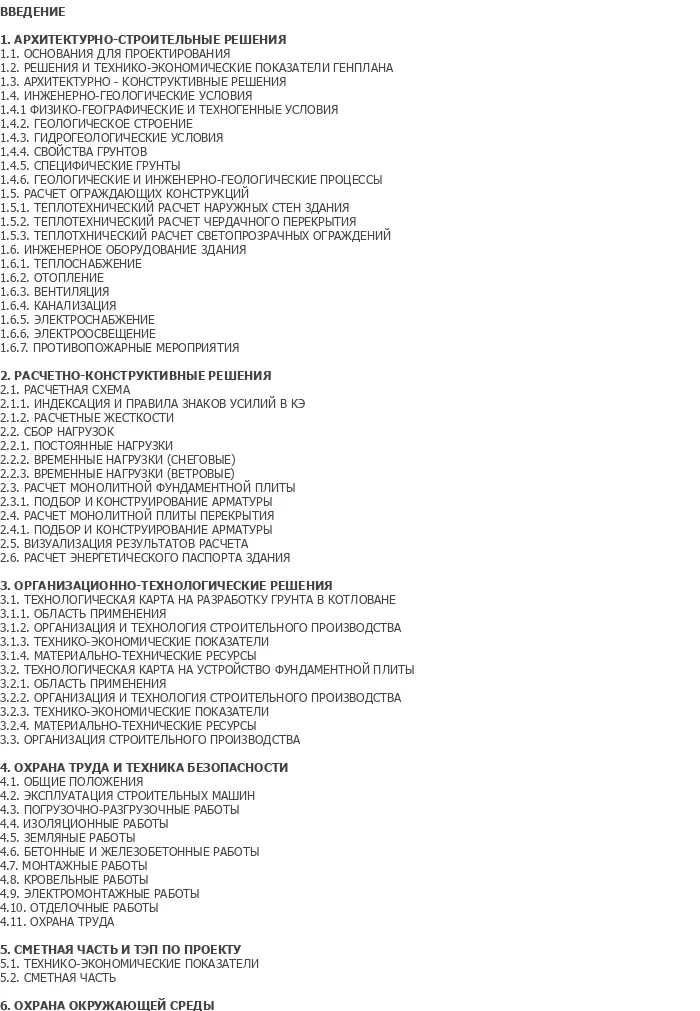

Дипломный проект №1076 «Детская поликлиника в г. Сочи» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий здравоохранения и предназначен для оказания амбулаторной медицинской помощи детям. Проект выполнен с учетом климатических условий города Сочи и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает 11 листов чертежей в формате DWG (AutoCAD) плюс 1 лист генерального плана в формате IPG, а также 114 листов пояснительной записки в MS Word.

Проектируемый объект — пятиэтажная детская поликлиника в городе Сочи, относящаяся к категории социальных зданий здравоохранения. Данный ПГС дипломный проект разработан для оказания амбулаторной медицинской помощи детям различного возраста и включает в себя полный комплект проектной документации, необходимый для строительства и эксплуатации объекта. Здание проектируется в центральном районе города Сочи, на берегу моря, в зоне жилой застройки с развитой инфраструктурой.

Общая площадь здания составляет 2547,7 м², строительный объем — 9305,7 м³. Здание относится к I категории по сейсмобезопасности с расчетной интенсивностью 9 баллов. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию объектов здравоохранения. Если вы ищете, где купить проект или скачать проект по направлению ПГС в категории социальных зданий — диплом №1076 предлагает оптимальное соотношение цены и качества.

Проект выполнен с учетом современных требований к доступности маломобильных групп населения: предусмотрен пандус для въезда инвалидов-колясочников, лифтовой холл для перемещения между этажами, ширина коридоров, входных дверей и санузлов соответствует нормам для людей с ограниченными возможностями.

Функциональные связи в здании решены поэтажно с четким зонированием медицинских, административно-хозяйственных и технических помещений. В основу планировочной структуры поликлиники положен принцип разделения потоков посетителей и персонала с обеспечением санитарно-гигиенических норм.

Помещения распределены по этажам следующим образом:

• Техподполье: тепловой узел, венткамера;
• Цокольный этаж: школьно-дошкольное отделение, медицинский архив и библиотека, гардероб персонала, комната персонала, буфет, комната сестры-хозяйки, бельевая, хозяйственная кладовая, кладовая спецодежды, пожарный пост, электрощитовая;
• Первый этаж: вестибюль с гардеробом и колясочной, помещение регистратуры, приемно-смотровые боксы, процедурная, справочная, аптечный киоск, кабинет юрисконсультанта, санузлы;
• Второй этаж: школьно-дошкольное отделение, кабинеты для прививок, педиатрическое отделение, группа помещений по воспитанию здорового ребенка, санузлы;
• Третий этаж: холл, кабинеты врачей консультативного приема, отделение оториноларингологии, неврологическое отделение, санузлы;
• Четвертый этаж: хирургическое отделение, отделение офтальмологии, отделение функциональной диагностики, санузлы;
• Пятый этаж: административно-хозяйственная группа помещений, конференц-зал, санузлы;
• Технический этаж: машинное помещение лифта, технические помещения.

Здание оборудуется больничным лифтом с кабиной 1850×2550 мм, рассчитанным на провоз больного на носилках. Вход в здание организован через холодные сени с лестницей. Архитектурные решения разработаны на основе СНиП 2.08.02-89 «Общественные здания и сооружения», СНиП 21-01-97 «Пожарная безопасность зданий и сооружений» и пособия по проектированию учреждений здравоохранения.

Конструктивная схема здания принята железобетонным рамным каркасом с различным шагом колонн, с заполнением штучной кладкой. Общая пространственная жесткость обеспечивается совместной работой в обоих направлениях монолитных железобетонных рам, объединенных горизонтальными дисками монолитных железобетонных перекрытий. Колонны монолитные размером 0,4×0,4 м.

Фундаменты выполнены в виде монолитной железобетонной плиты высотой 0,5 м из бетона В25 с подколонниками размером 0,8×0,8×0,5 м. Перекрытия — железобетонные неразрезные плиты толщиной 150 мм, монолитно связанные с ригелями, бетон В25. Стеновое заполнение — из штучной кладки керамзитобетонного камня Т19 плотностью 1400 кг/м³ заводского изготовления не ниже II категории по временному сопротивлению осевому растяжению по неперевязным швам. Снаружи стены утепляются эффективным утеплителем «Rockwool» с последующим оштукатуриванием по металлической сетке.

Лестницы — монолитные железобетонные марши и площадки. Перегородки — гипсокартонные толщиной 120 мм по металлическому каркасу по технологии KNAUF. Перегородки в техподполье, тамбур-шлюзе школьного этажа и в лестничных клетках из кирпича толщиной 120 мм. Между перегородками и вышележащим перекрытием устанавливается горизонтальный шов высотой 30 мм. Вертикальные и горизонтальные швы перегородок заполняются эластичным материалом из ткани на полимерцементном клее. Деревянные элементы крыши (обрешетка) подвергаются огнезащитной пропитке с переводом древесины после обработки в группу трудносгораемых материалов.

В технологическом разделе дипломного проекта разработаны проекты производства работ (ППР) на производство земляных работ и ППР на устройство фундаментной плиты. Технологическая карта на производство земляных работ включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Технологическая карта на устройство фундаментной плиты содержит технологию монтажа арматурных каркасов, бетонирования, мероприятия по уходу за бетоном и контроль качества работ.

Календарный график производства работ составлен с учетом сезонности строительства в условиях города Сочи и технологических пауз. График включает в себя расчет продолжительности строительства, определение критического пути, расчет потребности в рабочих и машинах, построение графика движения рабочих и графика потребности в электроэнергии. Строительный генеральный план содержит размещение временных зданий и сооружений, складов, дорог, коммуникаций, а также расчет персонала, организацию складского хозяйства, освещение и водоснабжение строительной площадки.

Технико-экономические показатели проекта включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную и фактическую продолжительность строительства, коэффициент использования основных фондов и себестоимость 1 м² жилой площади.

Диплом №1076 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 114 листов пояснительной записки и 11 листов графики AutoCAD плюс генеральный план — объем соответствует требованиям вузовской подготовки;
• Социальная значимость: объект здравоохранения — актуальная тема для дипломной работы по специальности ПГС;
• Сложная этажность: 5 этажей с техподпольем, цокольным и техническим этажами — демонстрирует глубину проработки проекта;
• Современные конструкции: железобетонный рамный каркас, монолитная фундаментная плита, неразрезные плиты перекрытия;
• Программный расчет: выполнен в программе «ЛИРА» — соответствует современным требованиям к проектированию;
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели;
• Доступная среда: проект учитывает требования к доступности для маломобильных групп населения;
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела;
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1076 по доступной цене — 5 000 рублей.
