Дипломный проект №1078 «Здание автосалона с СТО в г. Н.Новгород» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социально-торговых зданий и предназначен для демонстрации, продажи автомобилей и проведения технического обслуживания и ремонта. Проект выполнен с учетом климатических условий Нижнего Новгорода и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает 11 листов чертежей в форматах DWG (AutoCAD), CDW и FRW (Компас), а также 153 листа пояснительной записки в MS Word.

Проектируемый объект — двухэтажное здание автосалона со станцией технического обслуживания в городе Нижний Новгород, относящееся к категории социально-торговых зданий. Данный ПГС дипломный проект разработан для демонстрации и продажи автомобилей, а также для проведения технического обслуживания и ремонта транспортных средств. Здание включает в себя выставочный зал автосалона и производственные помещения СТО, объединенные в едином архитектурном объеме.

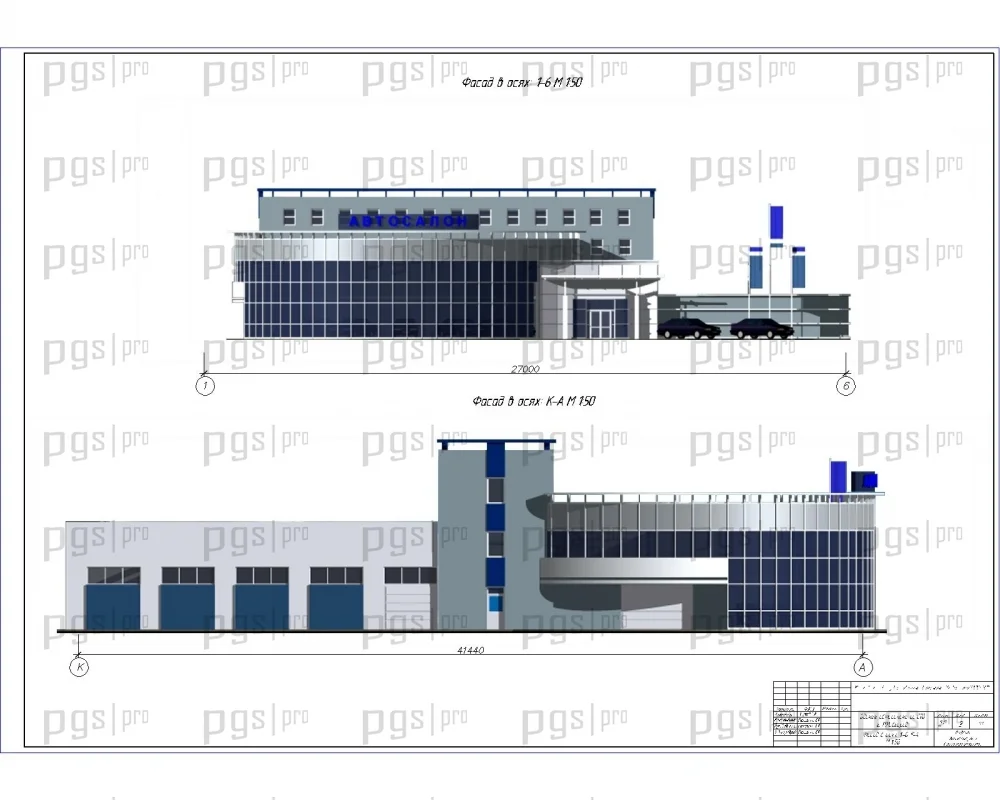

Общие размеры здания в осях составляют 41,44 × 30 м, высота — 10,9 м. Здание имеет выразительный архитектурный облик с полукруглым фасадом выставочного зала и панорамным остеклением. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию объектов торговли и автосервиса. Если вы ищете, где купить проект или скачать проект по направлению ПГС в категории социальных зданий — диплом №1078 предлагает оптимальное соотношение цены и качества.

Проект выполнен с учетом современных требований к функциональности, эстетике и технологичности зданий автосервиса. Предусмотрена эвакуационная лестница, звукоизоляция стен приточных и вытяжных вентиляционных камер, а также специализированные ворота для въезда автотранспорта.

Функциональные связи в здании решены поэтажно с четким зонированием торговых, производственных, административно-бытовых и технических помещений. В основу планировочной структуры положен принцип разделения потоков посетителей, персонала и автотранспорта с обеспечением санитарно-гигиенических норм.

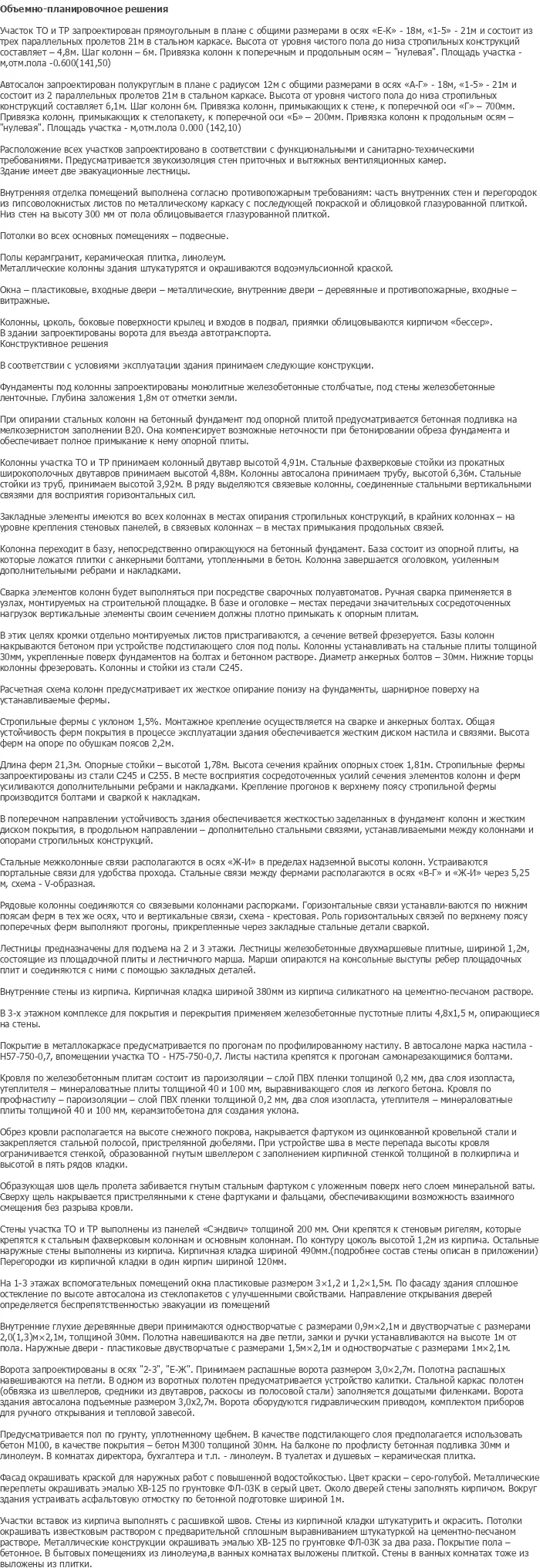

Здание состоит из двух функциональных блоков: автосалона зарубежных производителей и станции технического обслуживания (СТО). Участок СТО и ТР запроектирован прямоугольным в плане с общими размерами в осях «Е-К» — 18 м, «1-5» — 21 м и состоит из трех параллельных пролетов 21 м в стальном каркасе. Высота от уровня чистого пола до низа стропильных конструкций составляет 4,8 м. Шаг колонн — 6 м. Привязка колонн к поперечным и продольным осям — «нулевая».

Автосалон запроектирован полукруглым в плане с радиусом 12 м с общими размерами в осях «А-Г» — 18 м, «1-5» — 21 м и состоит из 2 параллельных пролетов 21 м в стальном каркасе. Высота от уровня чистого пола до низа стропильных конструкций составляет 6,1 м. Шаг колонн 6 м. Привязка колонн к стене, к поперечной оси «Г» — 700 мм. Привязка колонн, примыкающих к стеклопакету, к поперечной оси «Б» — 200 мм. Привязка колонн к продольным осям — «нулевая».

Внутренняя отделка помещений выполнена с учетом функционального назначения: полы керамогранит, керамическая плитка, линолеум; потолки — подвесные; металлические колонны штукатурятся и окрашиваются водоэмульсионной краской. Окна — пластиковые, входные двери — металлические, внутренние двери — деревянные и противопожарные, входные — витражные. Ворота запроектированы распашные размером 3,0×2,7 м с гидравлическим приводом.

Конструктивная схема здания принята каркасной с применением стального каркаса. Фундаменты под колонны запроектированы монолитные железобетонные столбчатые, под стены — железобетонные ленточные. Глубина заложения фундаментов 1,8 м от отметки земли. При опирании стальных колонн на бетонный фундамент под опорной плитой предусматривается бетонная подливка на мелкозернистом заполнении В20.

Колонны участка СТО и ТР принимаем колонный двутавр высотой 4,91 м. Стальные фахверковые стойки из прокатных широкополочных двутавров принимаем высотой 4,88 м. Колонны автосалона принимаем трубу, высотой 6,36 м. Стальные стойки из труб принимаем высотой 3,92 м. В ряду выделяются связевые колонны, соединенные стальными вертикальными связями для восприятия горизонтальных сил. Связные элементы имеются во всех колоннах в местах опирания стропильных конструкций.

Стропильные фермы с уклоном 1,5 %. Монтажное крепление осуществляется на сварке и анкерных болтах. Общая устойчивость ферм покрытия в процессе эксплуатации здания обеспечивается жестким диском настила и связями. Высота ферм на опоре по обушкам поясов 2,2 м. Длина ферм 21,3 м. Опорные стойки — высотой 1,78 м. Высота сечения крайних опорных стоек 1,81 м. Стропильные фермы запроектированы из стали С245 и С255. В месте восприятия сосредоточенных усилий сечения элементов колонн и ферм усиливаются дополнительными ребрами и накладками.

Покрытие в металлокаркасе предусматривается по прогонам по профилированному настилу. В автосалоне марка настила — Н-57-750-0,7, в помещении СТО — Н-75-750-0,7. Листы настила крепятся к прогонам самонарезающимися болтами. Кровля по железобетонным плитам состоит из пароизоляции — слой ПВХ пленки толщиной 0,2 мм, два слоя изопласта, утеплителя — минераловатные плиты толщиной 40 и 100 мм, выравнивающего слоя из легкого бетона. Кровля по профнастилу — пароизоляции — слой ПВХ пленки толщиной 0,2 мм, два слоя изопласта, утеплителя — минераловатные плиты толщиной 40 и 100 мм, керамзитобетона для создания уклона.

В технологическом разделе дипломного проекта разработана технологическая карта на монтаж конструкций. Карта включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Монтаж стальных конструкций предусматривает использование автокранов, сварочных агрегатов и специализированного инструмента.

Календарный план производства работ составлен с учетом сезонности строительства в условиях Нижнего Новгорода и технологических пауз. График включает в себя расчет продолжительности строительства, определение критического пути, расчет потребности в рабочих и машинах. Строительный генеральный план содержит размещение временных зданий и сооружений, складов, дорог, коммуникаций, а также расчет персонала, организацию складского хозяйства, освещение и водоснабжение строительной площадки.

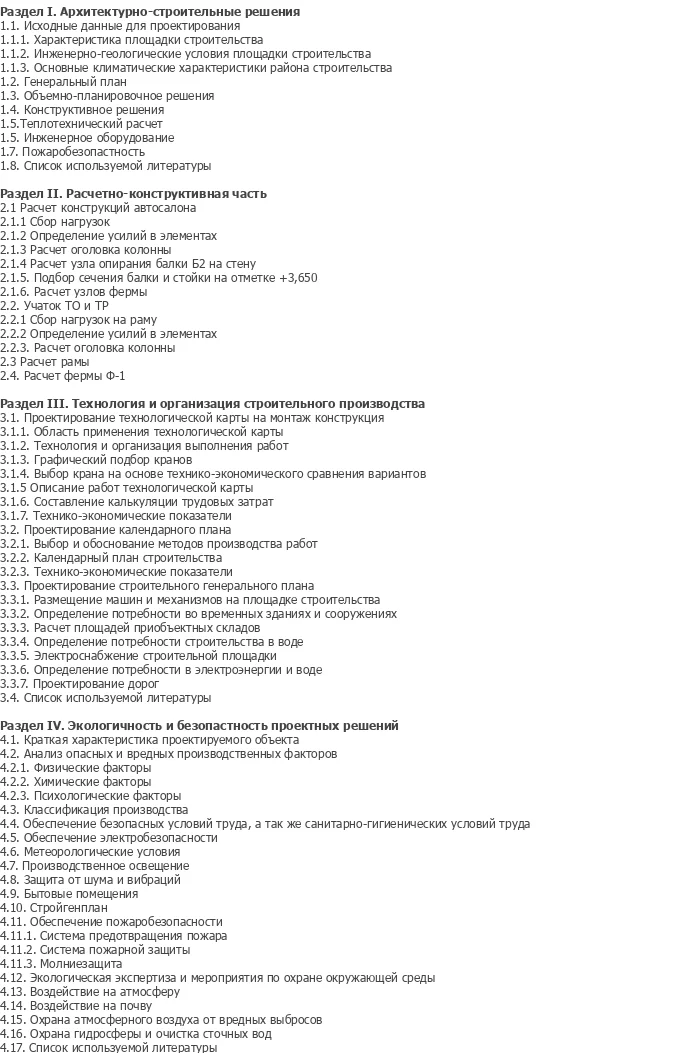

Технико-экономические показатели проекта включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную и фактическую продолжительность строительства, коэффициент использования основных фондов и себестоимость 1 м² площади здания.

Диплом №1078 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 153 листа пояснительной записки и 11 листов графики AutoCAD и Компас — объем соответствует требованиям вузовской подготовки;
• Современная конструктивная схема: стальной каркас — актуальное направление в проектировании общественных зданий;
• Комбинированный расчет: ручной способ и программа SCAD — демонстрирует владение различными методами расчета;
• Сложная архитектурная форма: полукруглый выставочный зал с панорамным остеклением — выразительный объект для защиты;
• Многофункциональность: объединение автосалона и СТО в едином здании — практическая ценность проекта;
• Практическая направленность: технологическая карта на монтаж конструкций, календарный план, строительный генплан, технико-экономические показатели;
• Разнообразие конструкций: фундаменты, стальной каркас, фермы покрытия, стеновые сэндвич-панели, остекление;
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела;
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, экологичности и безопасности проектных решений.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1078 по доступной цене — 3 000 рублей.
