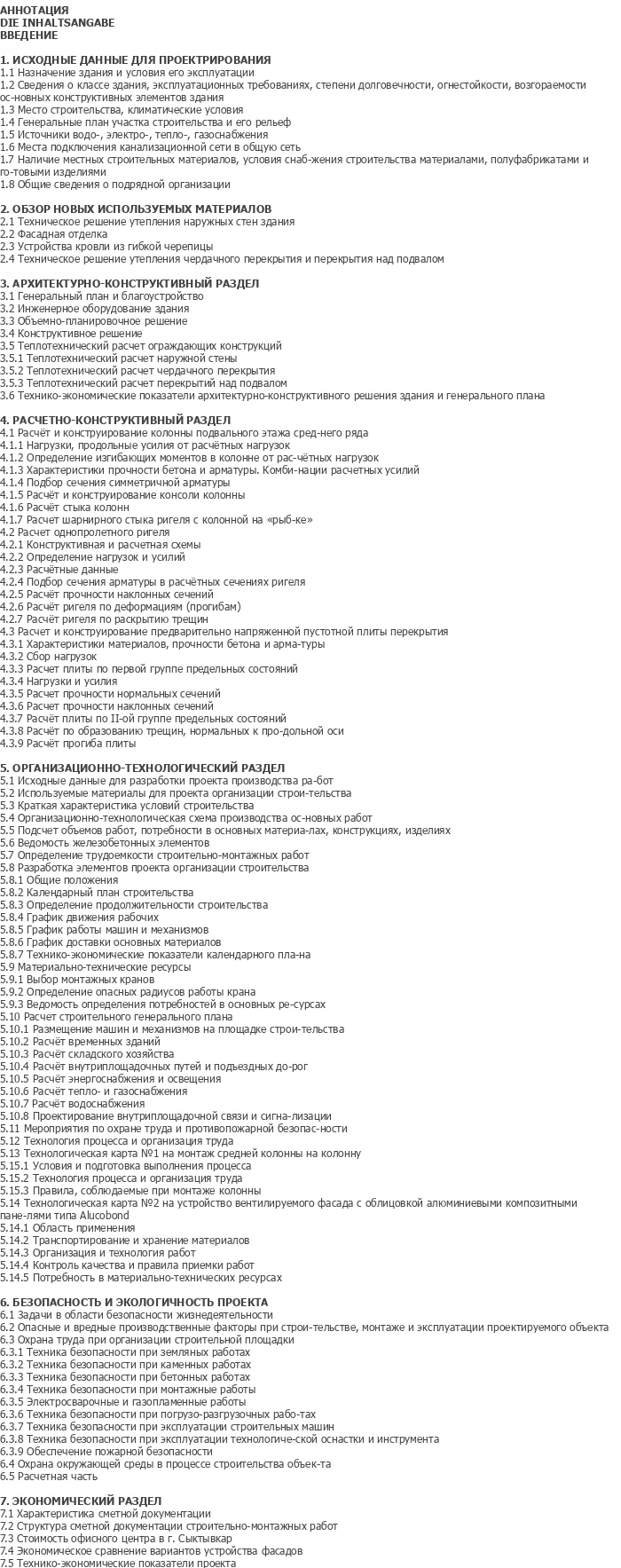

Дипломный проект №1079 «Офисный центр в г. Сыктывкар» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения административных и управленческих функций. Проект выполнен с учетом климатических условий г. Сыктывкар и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает 11 листов чертежей в формате DWG (AutoCAD) и 147 листов пояснительной записки в MS Word и MS Excel.

Проектируемый объект — шестиэтажный офисный центр с подвальным этажом, расположенный в г. Сыктывкар. Данный готовый диплом ПГС разработан для размещения административных и управленческих функций, а также для временного пребывания людей. Здание относится к группе зданий, предназначенных для научно-исследовательских учреждений, проектных и общественных организаций. В подвальной части предусмотрена парковка на 13 автомобилей. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных общественных зданий с каркасной системой.

Офисный центр имеет прямоугольную форму в плане с размерами в осях 32,4 м и 21,0 м. Высота здания составляет 24,6 м. Колонны расположены с шагом 6 м, пролеты 6 м, высота этажа 3,3 м. В подвальной части высота помещений 3,0 м. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1079 предлагает оптимальное соотношение цены и качества. Проект может быть использован как шаблон проекта для аналогичных объектов в любых климатических зонах России.

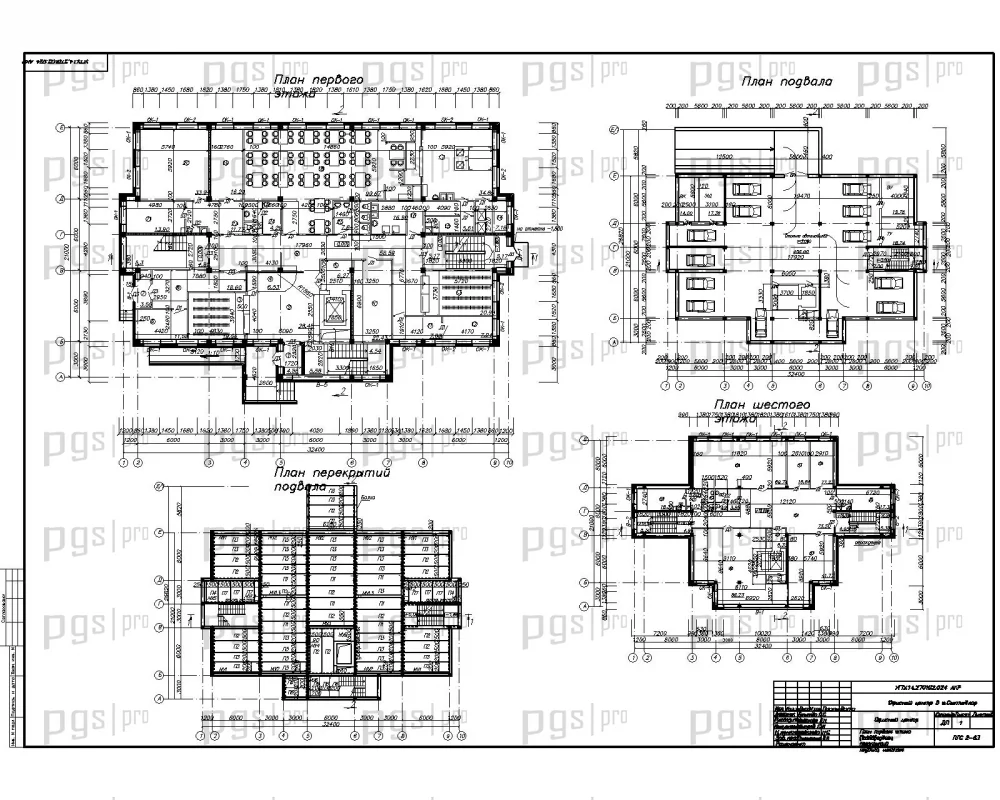

Функциональное назначение здания определяет его планировочную структуру. Офисный центр включает комплекс подсобных, вспомогательных и технических помещений: входной узел с тамбуром, вестибюлем, гардеробом и пунктом охраны, помещения для отдыха, комнаты обслуживающего персонала и администрации, кладовые. Вход в здание организован через три отдельных входа с тамбурами для теплосбережения и специальный вход для доступа инвалидов с уклоном 1:12 и ограждением.

Здание имеет 13 автостоянок в подвальной части с пандусом 10% длиной 12,5 м. Площадь автостоянки составляет 456,0 м². В подвальной части также расположены машинное отделение, вентиляционная камера, тепловой узел, электрощитовая, водомерный узел и помещения для отдыха обслуживающего персонала. Связь между этажами обеспечивается лестницами и пассажирским лифтом. Основные пути эвакуации предусматривают открывание дверей по направлению движения. Облицовка фасадов выполнена с применением системы Alucobond с утеплением и вентилируемым зазором.

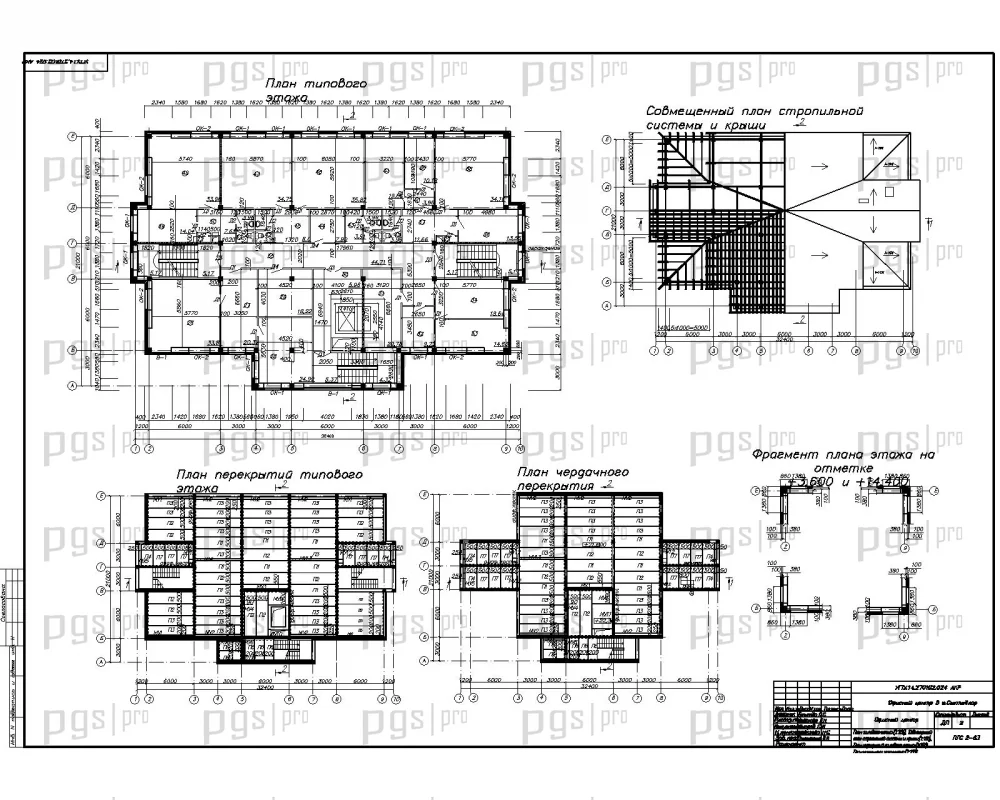

Планировка типового этажа предусматривает размещение рабочих кабинетов, конференц-залов, коридоров и вспомогательных помещений. Наружные стены имеют витражное остекление в центральной части фасада. Внутренняя отделка помещений различается в зависимости от назначения: водоэмульсионная окраска, керамическая плитка, обои, декоративная штукатурка. Полы в служебных помещениях выполнены из керамогранитных плит, в рабочих кабинетах — с покрытием из ламината или линолеума.

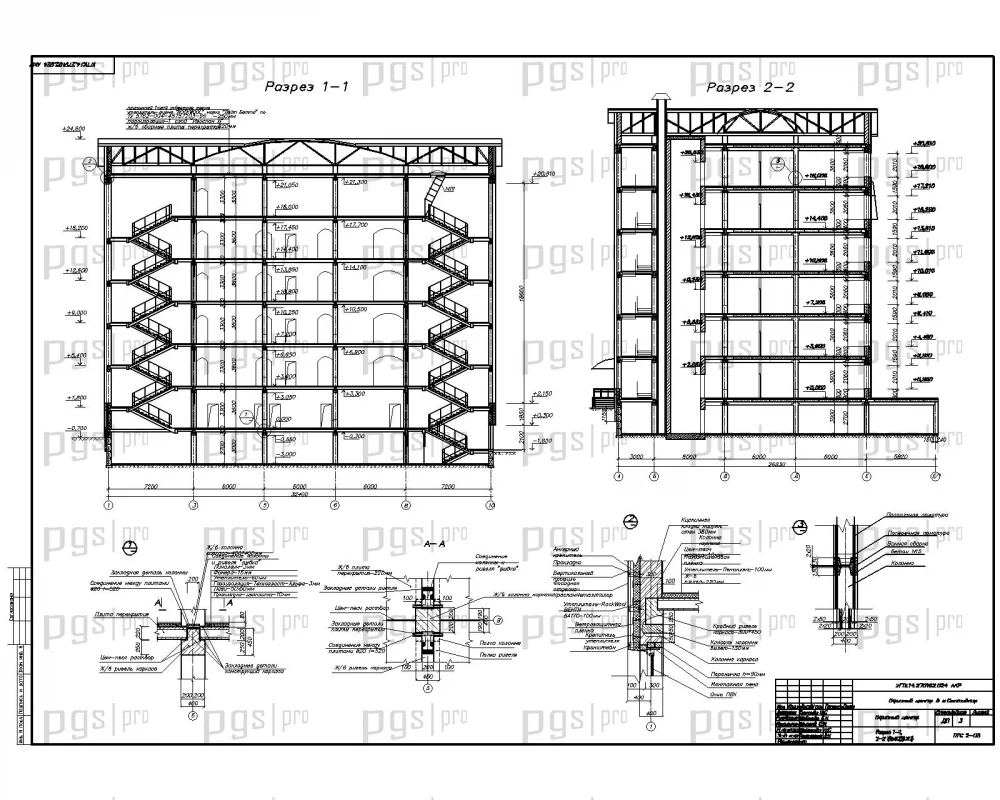

Конструктивная схема здания — с полным железобетонным каркасом. Наружные стены выполняют только ограждающие функции. Каркас здания спроектирован с частичным защемлением ригелей в колоннах. Практически принятое соединение можно считать шарнирным, так как узел спроектирован с ригелем не способен воспринимать изгибающие моменты от вертикальных нагрузок. Такой каркас не обладает рамными свойствами, а работает по связевой схеме. Все нагрузки, вызывающие горизонтальное перемещение каркаса, воспринимаются связями и диафрагмами жесткости, связанными в пространственную жесткую коробчатую систему горизонтальными дисками перекрытий.

Связевые диафрагмы жесткости образуются путем заполнения каркаса стенами из железобетонных панелей толщиной 160 мм, расположенных в простенках и вдоль осей здания. Они устанавливаются на всю высоту здания, начиная с расположенного под ними монолитного ленточного фундамента. Диафрагмы жесткости совмещаются со стенами лестничных клеток, лифтовых шахт и разделительными перегородками помещений. Фундаменты — свайные кустовые с монолитным железобетонным ростверком под колонны и свайный двухрядный под диафрагму жесткости. Цоколь выполнен из фундаментных блоков ФБС с утеплением эффективным минераловатным негорючим утеплителем толщиной 100 мм и облицовкой декоративной плиткой с устройством вентилируемого зазора.

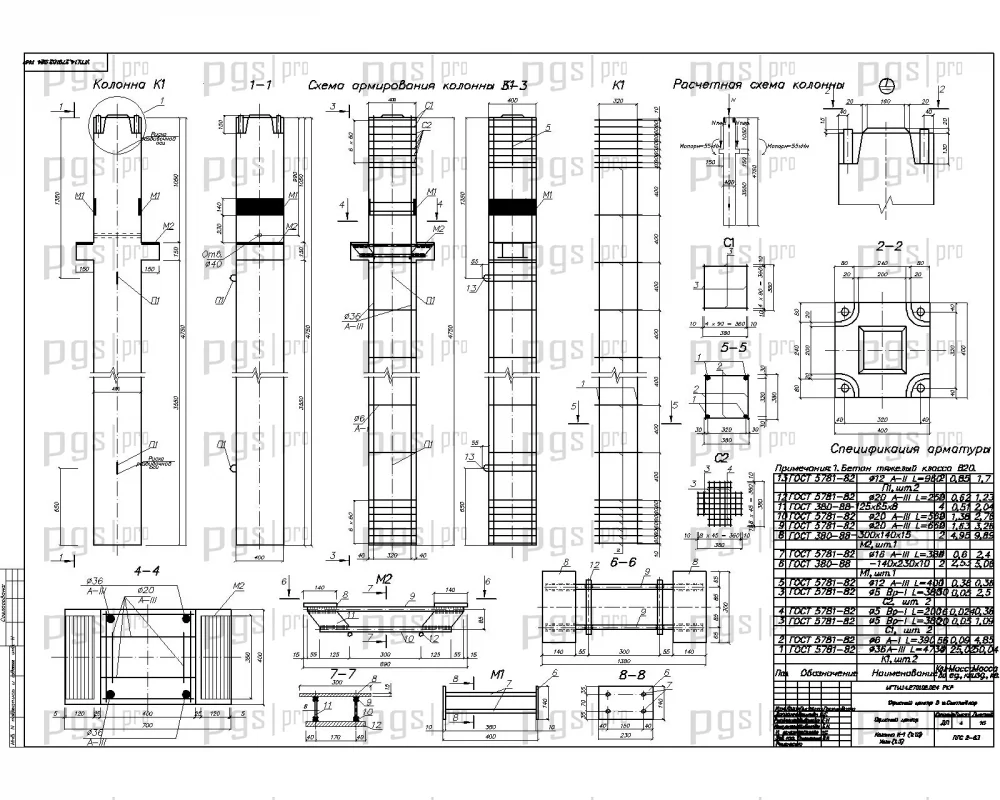

Колонны каркаса имеют сечение 400х400 мм с прямоугольными консолями высотой и вылетом по 150 мм для сопряжения с ригелями. Ригели каркаса располагаются в продольном и поперечном направлениях. Сборный настил перекрытий состоит из плит, укладываемых на полки ригелей. Длина плит на 220 мм короче шага рам (5780 мм), высота 220 мм. Наружная отделка фасадов выполнена с применением системы вентилируемого фасада Alucobond. Кровля из сегментных деревянных ферм длиной 18 м и 6 м с покрытием гибкой черепицей TEGOLA.

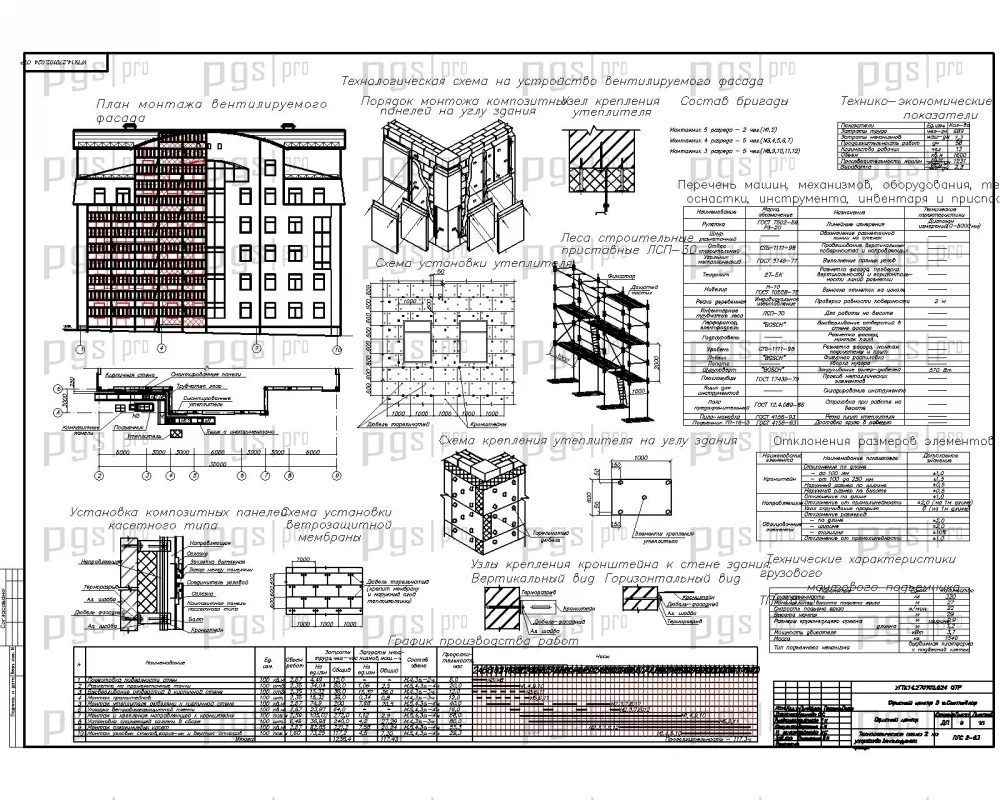

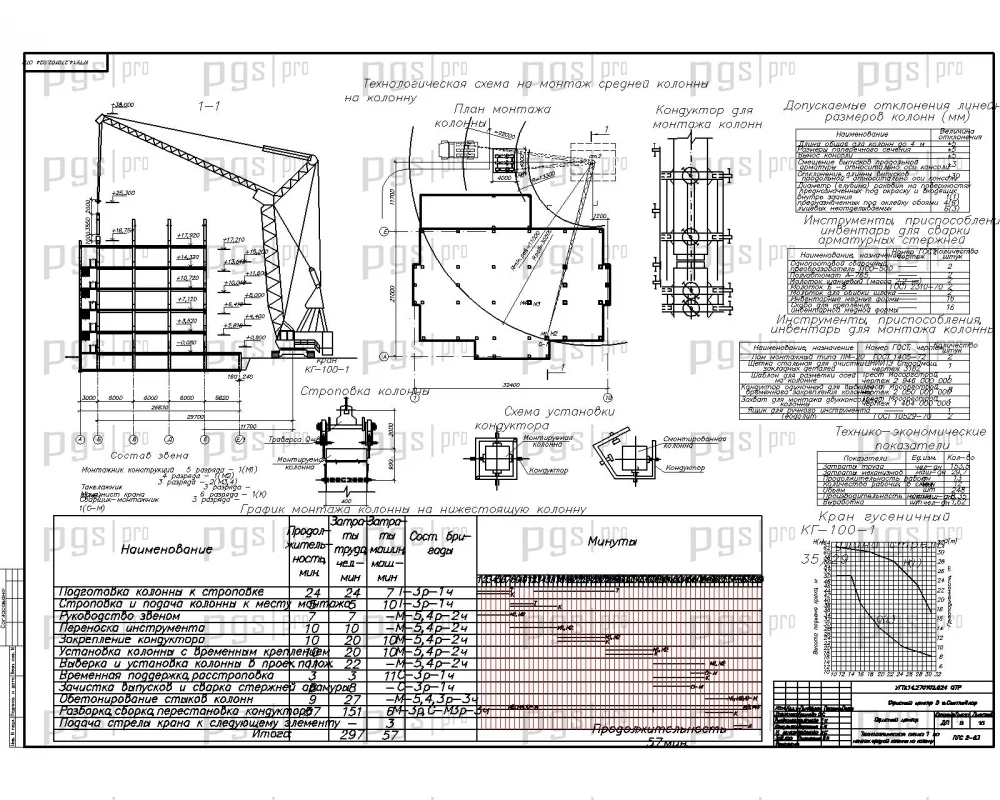

Дипломный проект включает две технологические карты: на монтаж средней колонны на колонну и на устройство вентилируемого фасада с облицовкой алюминиевыми композитными панелями Alucobond. Технологическая карта на монтаж колонны содержит описание технологии процесса, организацию труда, правила безопасности при монтаже, расчет потребности в материально-технических ресурсах. Технологическая карта на фасад включает транспортирование и хранение материалов, организацию и технологию работ, контроль качества и правила приемки работ.

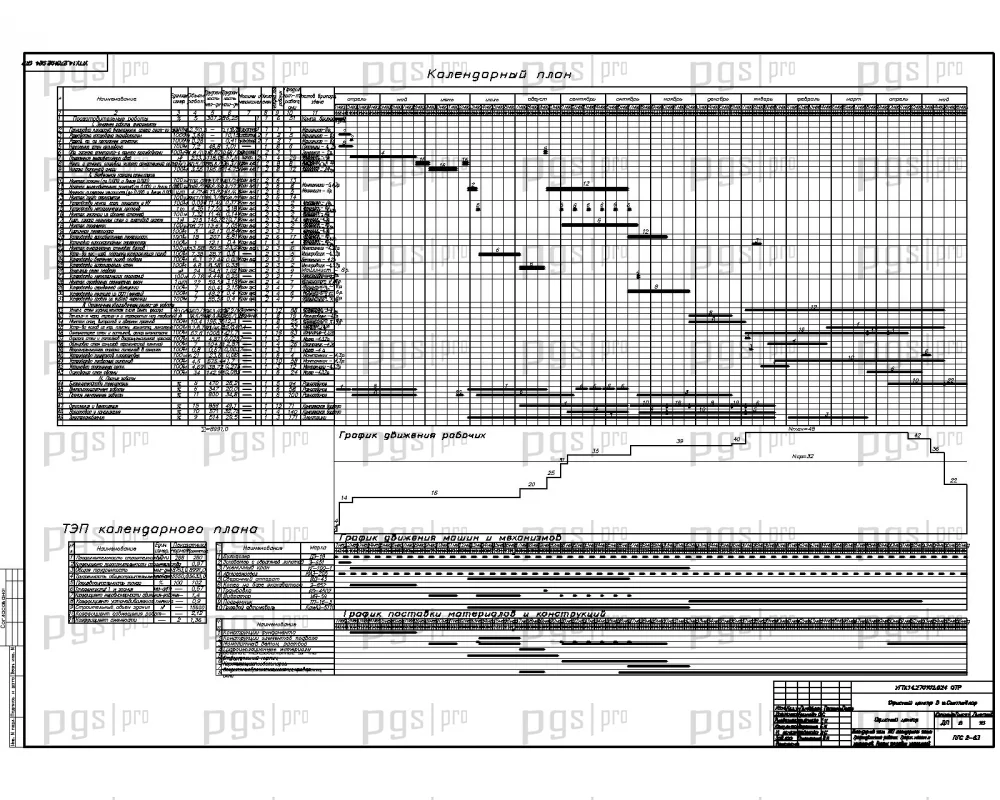

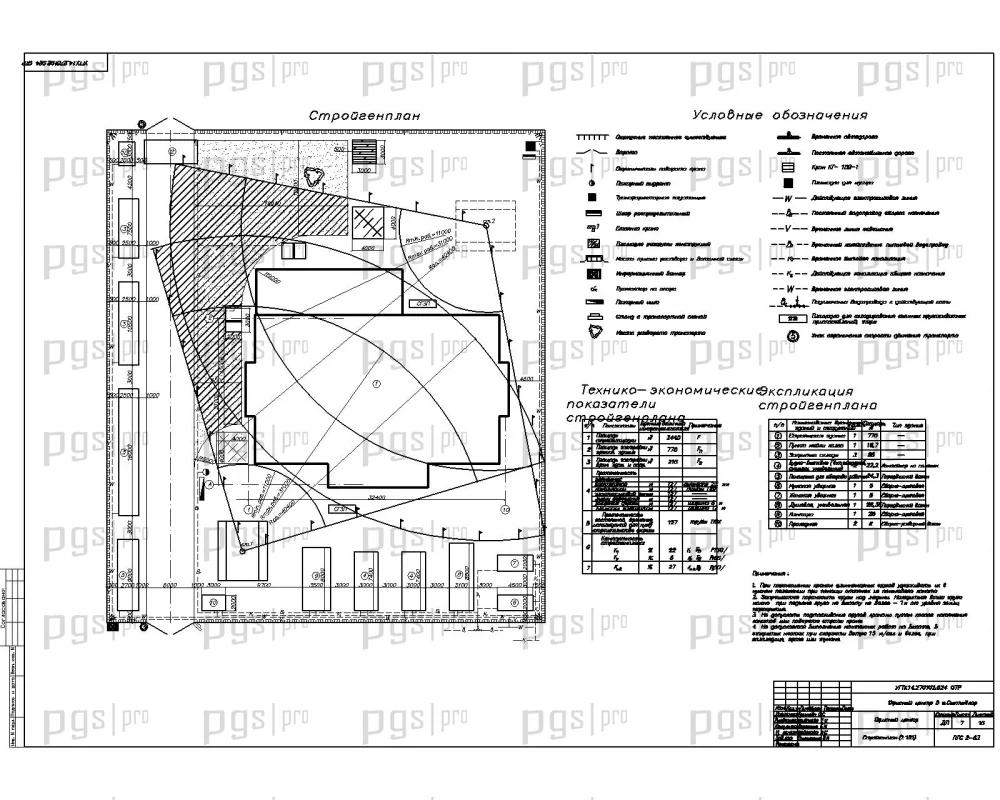

Календарный план строительства составлен с учетом сезонности и технологических пауз. В проекте разработан график движения рабочих, график работы машин и механизмов, график поставки основных материалов. Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки.

В разделе охраны труда и окружающей среды предусмотрены мероприятия по технике безопасности при земляных, бетонных, монтажных работах, электросварочных и газопламенных работах, а также при эксплуатации строительных машин. Разработаны мероприятия по обеспечению пожарной безопасности и охране окружающей среды в процессе строительства объекта.

Диплом №1079 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 147 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная конструктивная схема: полный железобетонный каркас с ригелями, колоннами, диафрагмами жесткости и связевой системой — расчет и конструирование всех основных элементов.
• Разнообразие конструкций: свайные фундаменты, кирпичные стены с вентилируемым фасадом, сборные железобетонные перекрытия, деревянные фермы кровли.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели.

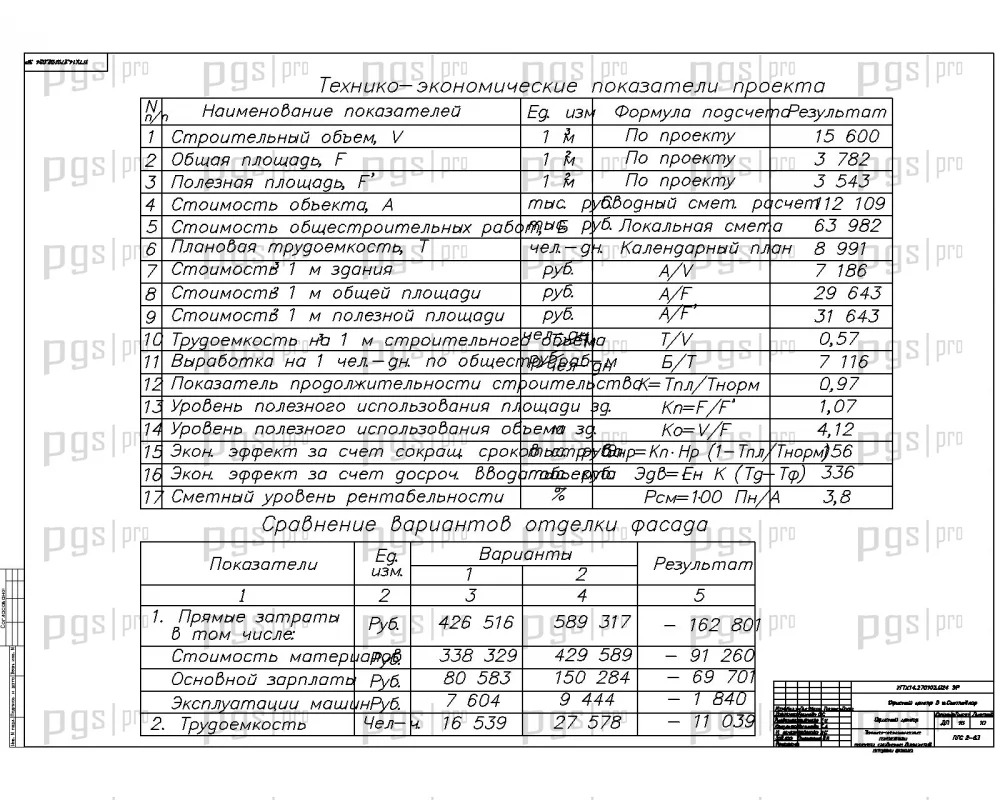

• Экономический раздел: сметная стоимость объекта, сметная стоимость строительных работ, технико-экономические показатели, экономическое сравнение вариантов отделки фасадов.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1079 по доступной цене — 6 000 рублей.
