Дипломный проект №1081 «Торгово-развлекательный комплекс с гостиницей в г. Ухта» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения торговых и развлекательных помещений, гостиничных номеров, административных и вспомогательных функций. Проект выполнен с учетом климатических условий г. Ухта и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает 13 листов чертежей в формате DWG (AutoCAD) и 230 листов пояснительной записки в MS Word.

Проектируемый объект — торгово-развлекательный комплекс с гостиницей, расположенный в г. Ухта. Данный готовый диплом ПГС разработан для размещения торговых и развлекательных помещений, гостиничных номеров, административных и вспомогательных функций. Здание комплекса состоит из двух блоков: первый — шестиэтажный торгово-развлекательный с размерами 42×48×19,52 м; второй — пятиэтажный гостиничный блок с размерами 12×15×13,5 м. Общие габаритные размеры комплекса в осях составляют 57,0×48,0 м, высота — 20,2 м. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многофункциональных общественных зданий с каркасной системой.

Функциональная основа комплекса выполнена с учетом использования торгово-промышленной зоны: торговая, организация досуга, информации и развлечений; хозяйственная — для производственных и вспомогательных процессов, связанных с торговлей и обслуживанием; транспортная — для доставки и разгрузки товаров, для общественной подготовки, активного отдыха и развития. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1081 предлагает оптимальное соотношение цены и качества. Проект может быть использован как шаблон проекта для аналогичных объектов в любых климатических зонах России.

Архитектурный образ здания формируется с учетом градостроительных и природных факторов. Торгово-развлекательный комплекс является доминирующим элементом. В связи с этим расположение и внешний облик решен в едином ансамбле с окружающей застройкой, ландшафтом и зелеными насаждениями. В здании предусмотрены два центральных входа с тамбуром, вестибюлем и гардеробом. При входе расположены касса и дежурный пост. Один из центральных входов расположен в уровне цокольного этажа на отметке -4,500, в осях А - 4, А - 5, Б - 4, Б - 5.

Здание торгово-развлекательного комплекса включает цокольный этаж на отм. -4,800 и -3,600, первый этаж на отм. 0,000, второй этаж на отм. +4,500, третий этаж на отм. +9,000, четвертый этаж на отм. +13,500 и мансарду на отм. +16,500. В здании предусмотрены две главные лестницы, соединяющие между этажами, и одна вспомогательная — служебная лестница кафе. Использованы лестницы двух типов: двухмаршевые и трехмаршевые, шириной марша 1,5 м. Пассажирский лифт в осях Б - 6, Б - 5, А - 6, А - 5, грузоподъемностью 500 кг. Подъемник в осях Ж - 6, Ж - 5, Е - 6, Е - 5, грузоподъемностью 300 кг. Постоянный эскалатор типа, ширина ступени 1,0 м, угол наклона 30°, высота подъема 4,5 м, скорость 0,5 м/сек, 8000 пассажиров в час.

В торговом комплексе запроектирован бутиковый этаж, кафе на 50 мест с производственными цехами, зона игровых автоматов, молодежный клуб, бары. Четвертый этаж и мансарда — офисные помещения, салон красоты и фитнес в двух уровнях. Для обслуживания комплекса предусмотрены подсобные, вспомогательные и технические помещения. Входной узел, комнаты персонала и администрации, инвентарные. На каждом этаже предусмотрены санузлы для посетителей. Внутренняя отделка выполнена с учетом функциональной принадлежности помещений, требований СНиП, СанПиН и эстетического восприятия.

Конструктивная система проектируемого здания — каркасная с монолитными стенами. Сетка колонн 6,00×6,00 м, 6,00×3,00 м. Несущие конструкции здания (стены и колонны) согласно заданию на проектирование приняты из монолитного железобетона. Сечения колонн принимаются 0,40×0,40 м, одинаковое по всей высоте здания. Пространственная неизменяемость каркаса обеспечивается жесткими узлами заделки колонн в фундамент и монолитным перекрытием.

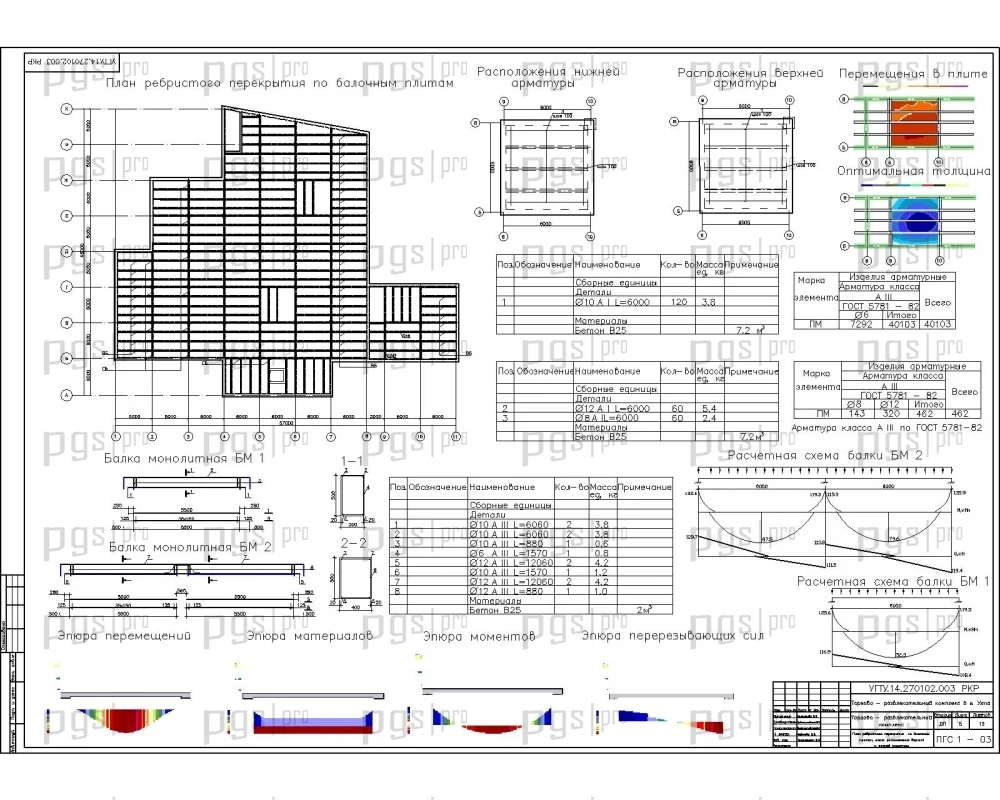

Наружная стена трехслойная — монолитный тяжелый бетон и однослойные скорлупы из легкого бетона с эффективным утеплителем, в качестве утеплителя принят пенополистирол. Перегородки в помещениях с сухим и нормальным режимом эксплуатации выполнены из гипсокартона на металлическом каркасе толщиной 0,12 м, в влажных помещениях — кирпичные перегородки толщиной 0,12 м. Перекрытие решено монолитным ребристым с балочными плитами из бетона класса B20 (M250). Ребристое перекрытие с балочными плитами состоит из плиты, второстепенных и главных балок. Размеры сечения главной балки 0,30×0,15 м, второстепенной балки 0,15×0,07 м. Толщина плиты 0,2 м.

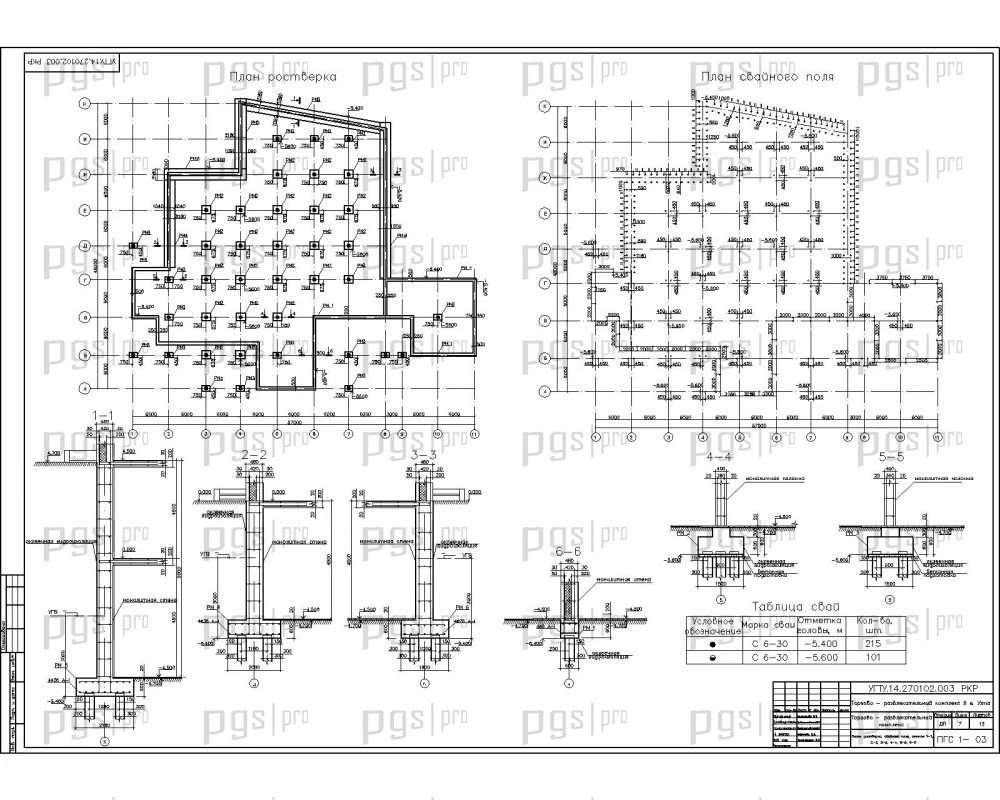

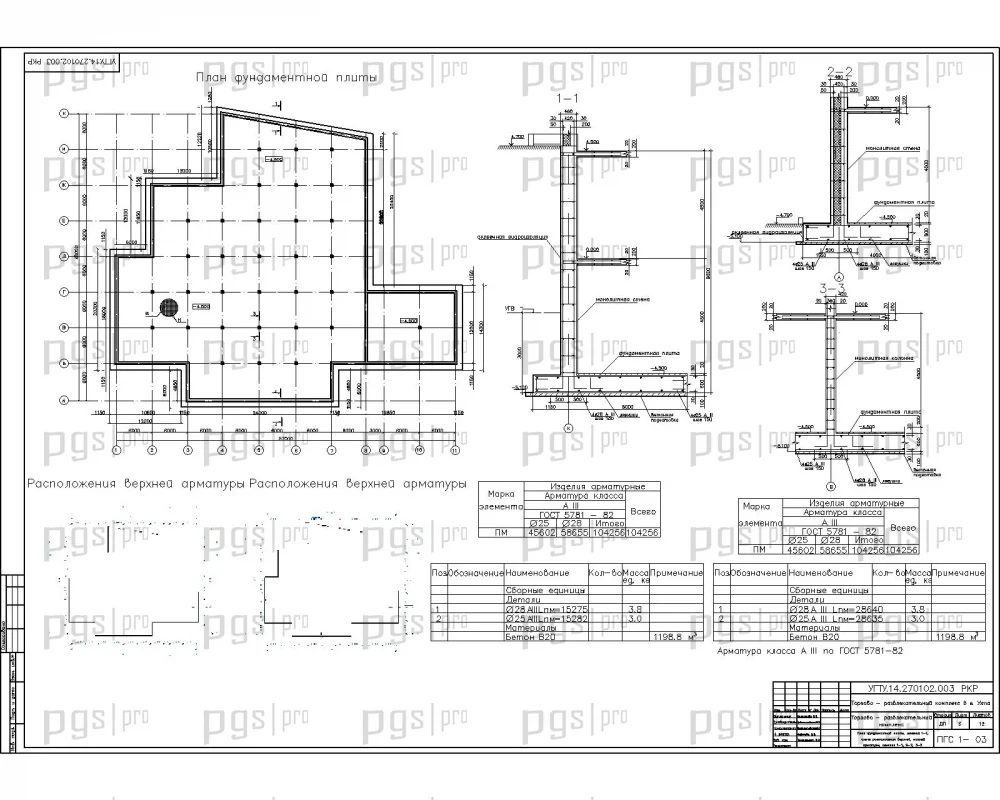

Фундамент запроектирован в виде монолитной железобетонной плиты на свайном основании. Толщина плиты около 700 мм. Основное армирование плиты — отдельными стержнями. Под фундаментную плиту выполнена бетонная подготовка толщиной 100 мм из бетона класса B7,5. Ниже выполняется подушка из песка средней плотности h=1,0 м с послойным уплотнением. Кровля в данном проекте безчердачная, смешанная: совмещенная железобетонная односкатная и двускатная с уклоном 57,7% по деревянным стропилам. Покрытие кровли — «Эпикром» рулонный кровельный и гидроизоляционный материал.

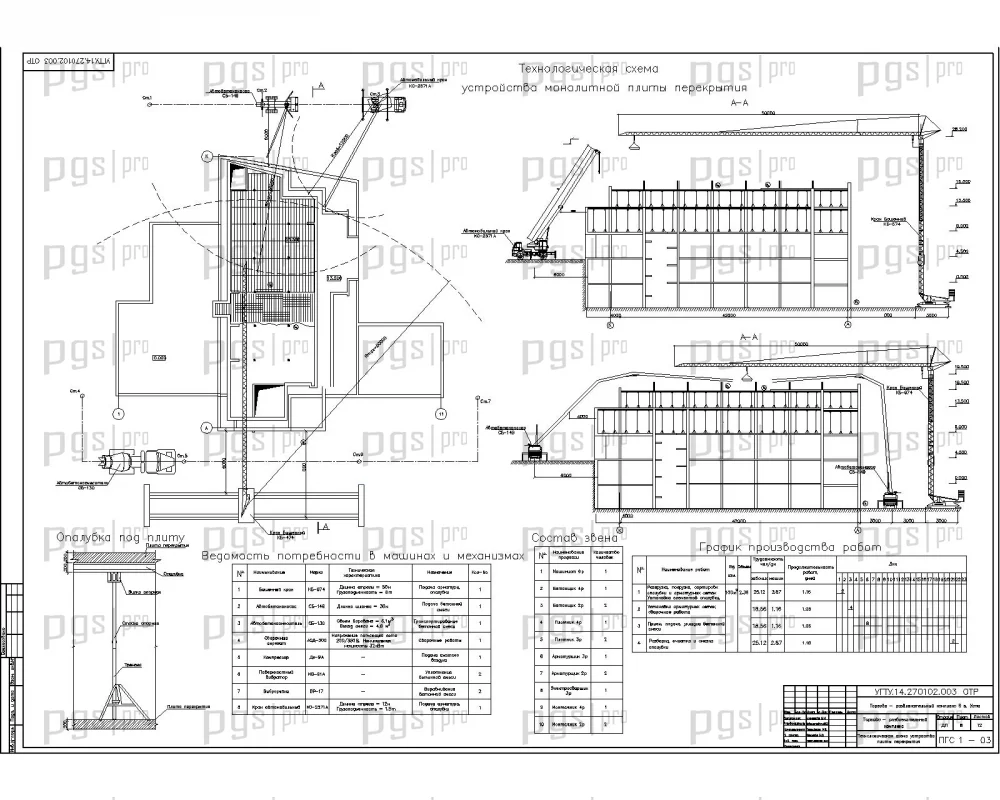

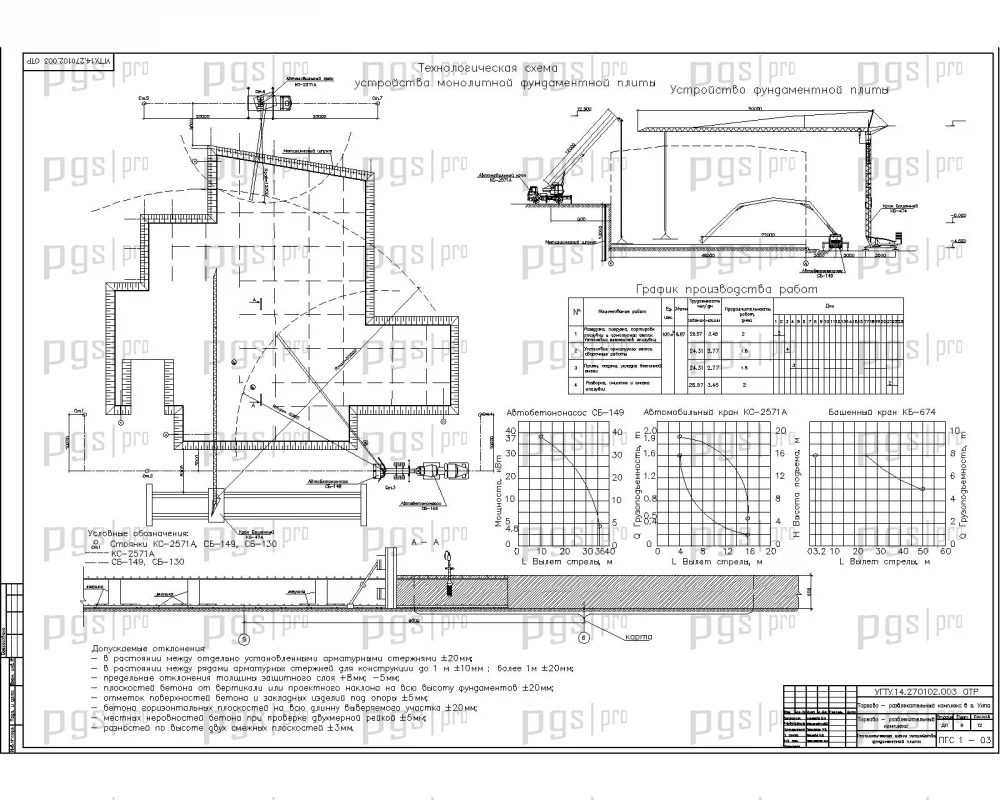

Дипломный проект включает две технологические карты: на устройство монолитной фундаментной плиты и на устройство плиты перекрытия. Технологическая карта на фундаментную плиту содержит область применения, организацию и технологию выполнения работ, технологическую схему устройства, график производства работ, технико-экономические показатели, материально-технические ресурсы, контроль качества, технику безопасности. Технологическая карта на плиту перекрытия включает аналогичные разделы с учетом специфики монолитных работ.

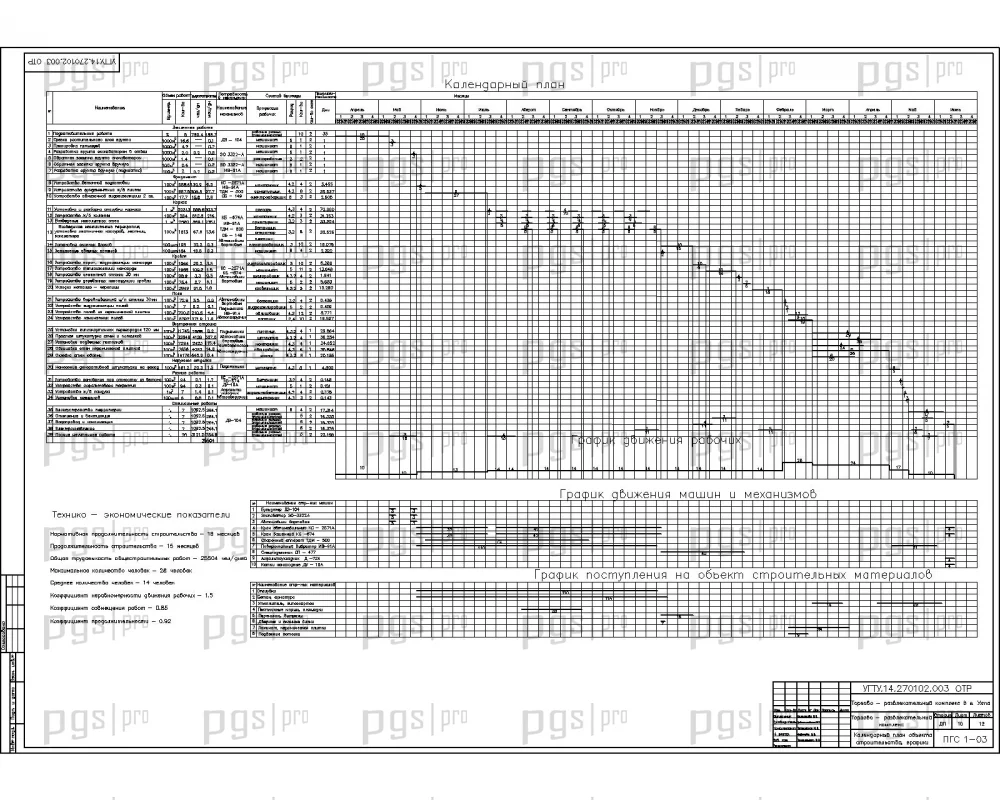

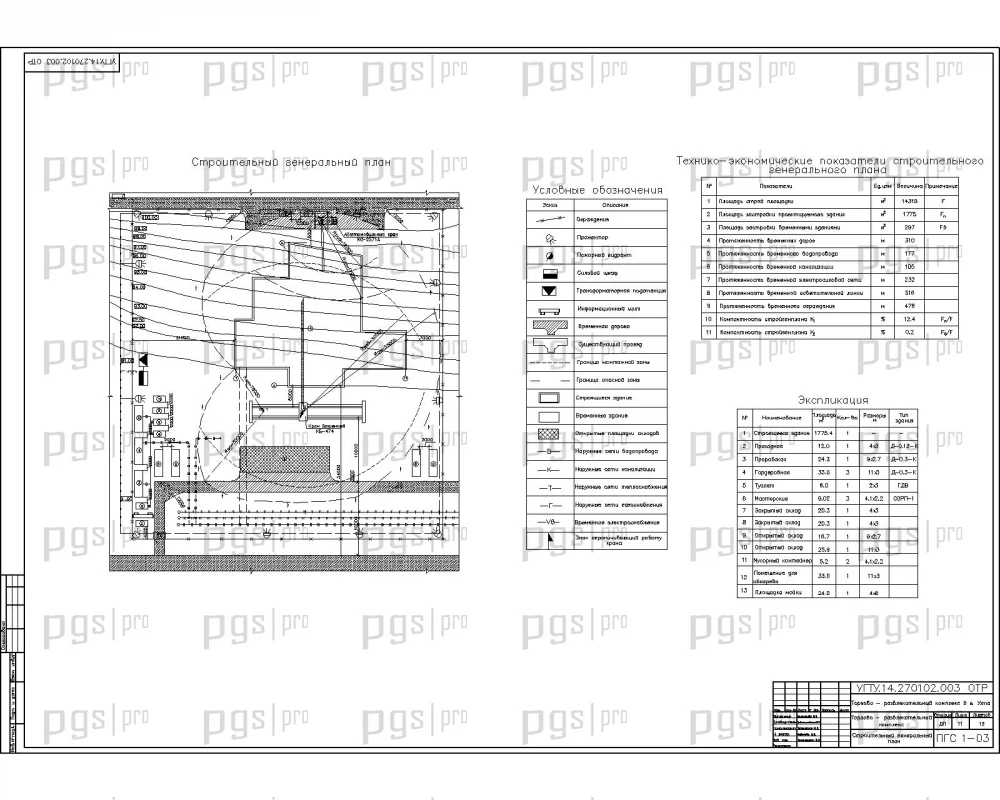

Календарный план объекта строительства составлен с учетом сезонности и технологических пауз. В проекте разработаны графики работы машин и механизмов, график поступления строительных конструкций, изделий и материалов. Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет опасной зоны при работе крана, расчет временных зданий, расчет складских помещений и площадок, проектирование внутриплощадочных путей и подъездных дорог, расчет энергоснабжения и освещения, расчет теплоснабжения, снабжение строительства сжатым воздухом, расчет временного водоснабжения, проектирование внутриплощадочной связи и сигнализации.

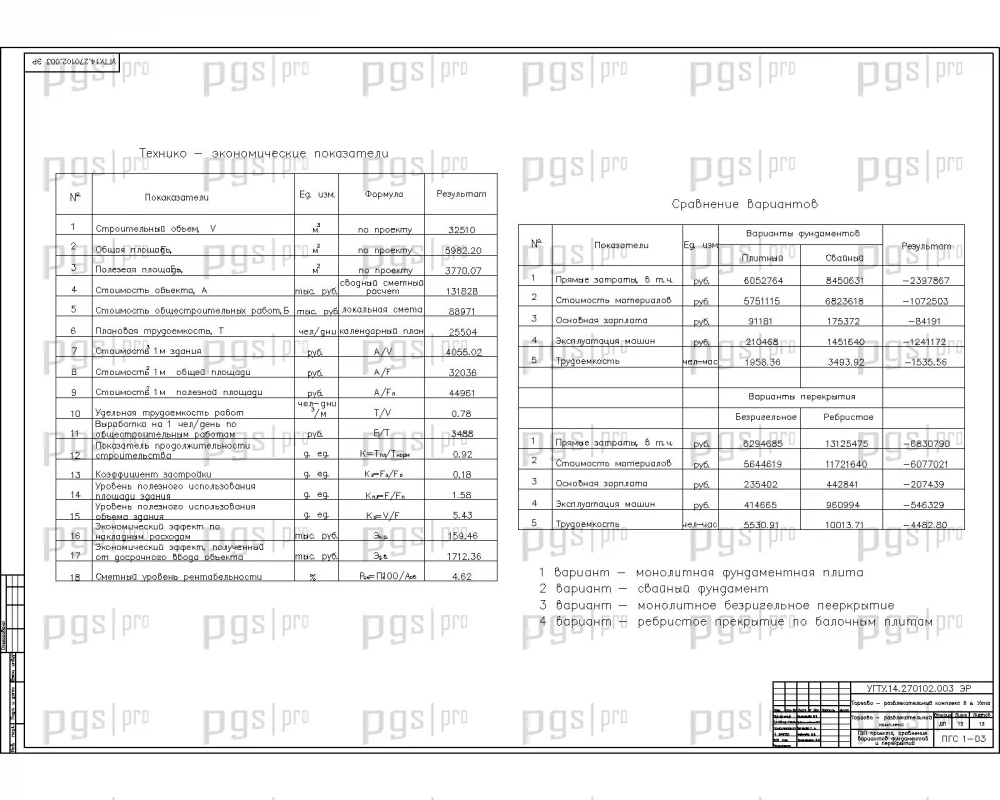

Экономическая часть проекта содержит характеристику сметной документации, структуру сметной стоимости монтажных работ, сметные нормативные документы, стоимость строительства торгового комплекса, экономическое сравнение вариантов, технико-экономические показатели проекта. В разделе безопасности и экологичности предусмотрены мероприятия по технике безопасности, обеспечению пожарной безопасности, охране природы и расчетная часть.

Диплом №1081 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Максимальный объем пояснительной записки: 230 листов MS Word и 13 листов графики AutoCAD — один из самых объемных проектов в каталоге.
• Сложная многофункциональная структура: два конструктивно-связанных блока (торгово-развлекательный и гостиничный) — уникальный объект для защиты.
• Современная конструктивная схема: каркасная система с монолитными стенами, колоннами, ребристыми перекрытиями и свайным фундаментом.
• Расчет в ПК «Мономах 4.0»: современный программный комплекс для расчета конструкций, соответствующий требованиям вузовской подготовки.
• Практическая направленность: две технологические карты, календарный план, строительный генплан, технико-экономические показатели.
• Экономический анализ: сравнение вариантов фундаментов и перекрытий, локальная и объектная сметная документация.
• Инженерное оборудование: полный комплекс инженерных систем — отопление, вентиляция, водоснабжение, канализация, электроснабжение.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, противопожарные мероприятия и охрану окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1081 по доступной цене — 6 000 рублей.
