1. Специальность: ПГС (Промышленное и гражданское строительство).

2. Тема дипломного проекта: Спасательная станция.

3. Дополнительные характеристики: Станция имеет мансардный этаж. Высота этажа 1-го - 3 м, высота мансарды - 2,1 м..

4. Конструктивные решения:
- Схема здания: продольные несущие стены;
- Фундамент: ленточные сборные железобетонные;
- Наружные стены: кирпичные трёхслойные;
- Перекрытие: многопустотные плиты;
- Кровля: скатная.

5. Габаритные размеры здания:
Длина: 28,82 м;
Ширина: 33,68 м;
Высота: 19,22 м.

6. Расчет конструкций: с помощью «Base».

7. В Технологические карты на следующие работы:

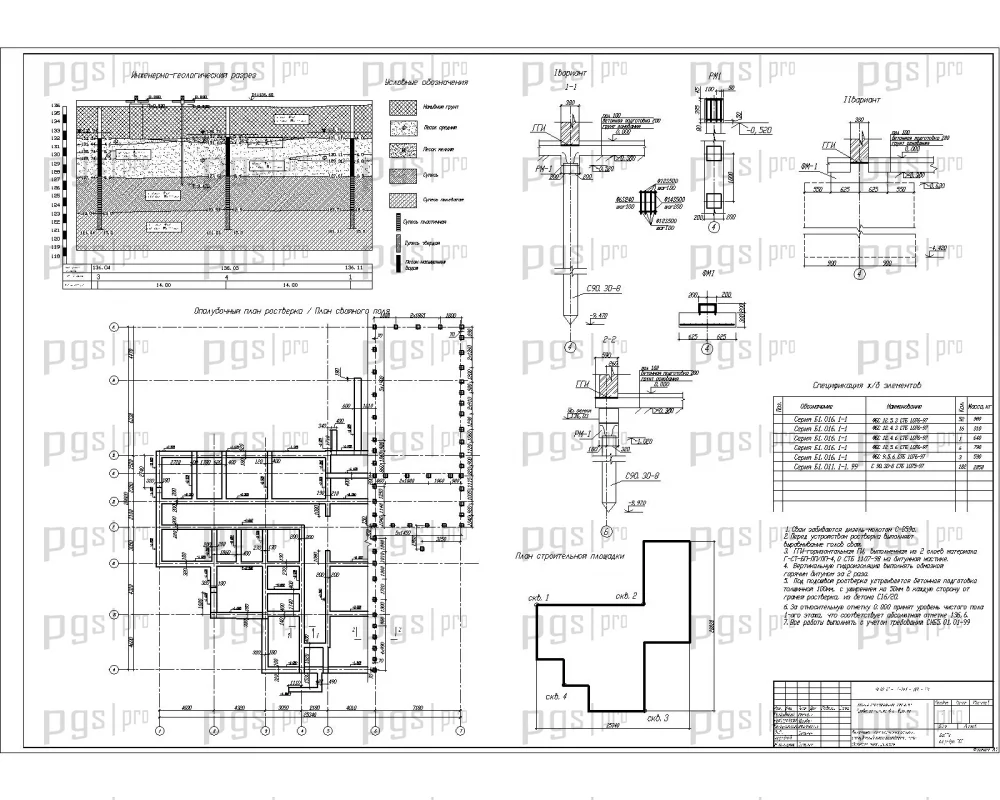

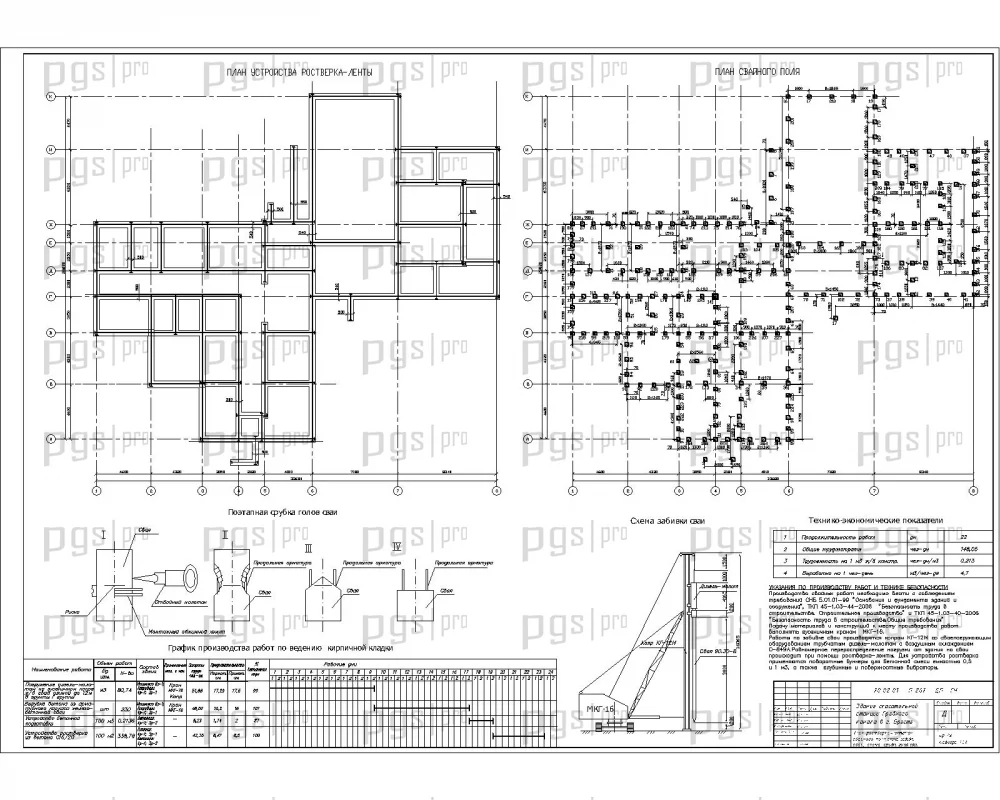

- на устройство фундаментов;

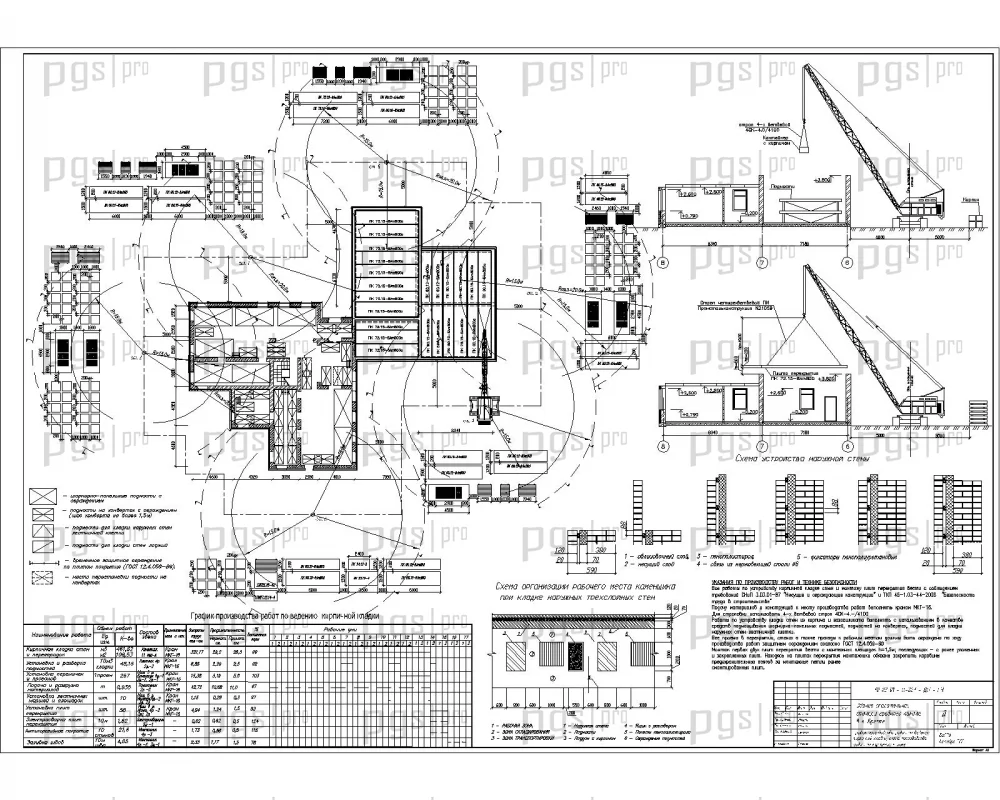

- на кирпичную кладку и монтаж плит перекрытия;

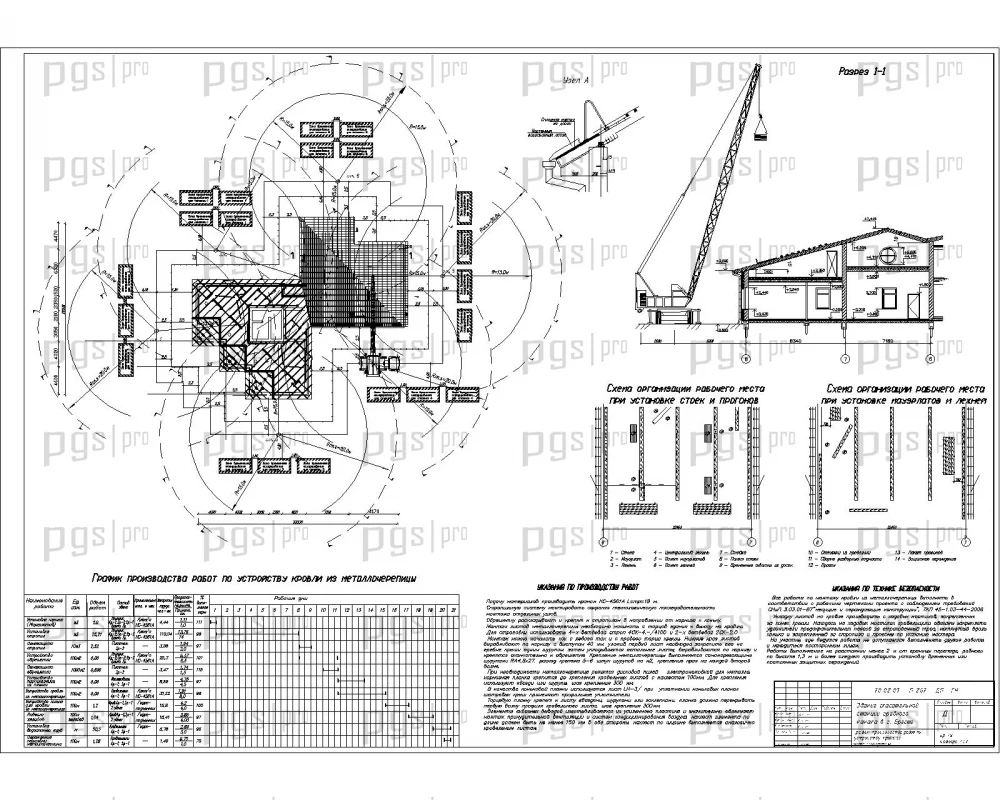

- устройство металлочерепицы;

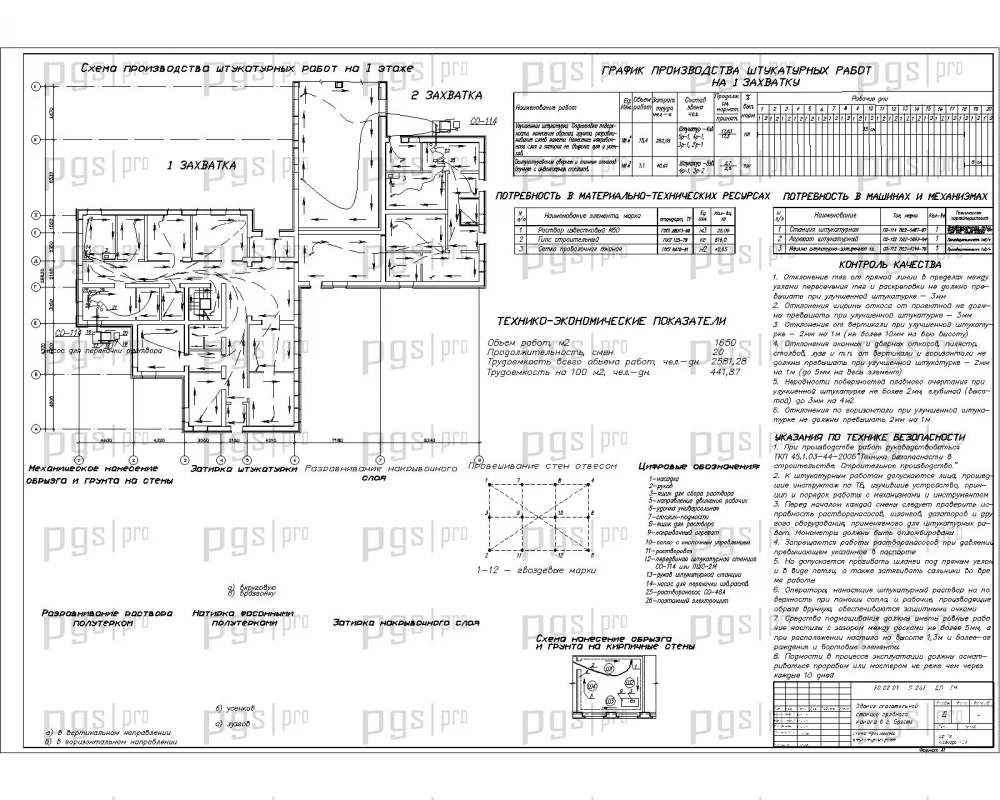

- на штукатурные работы.

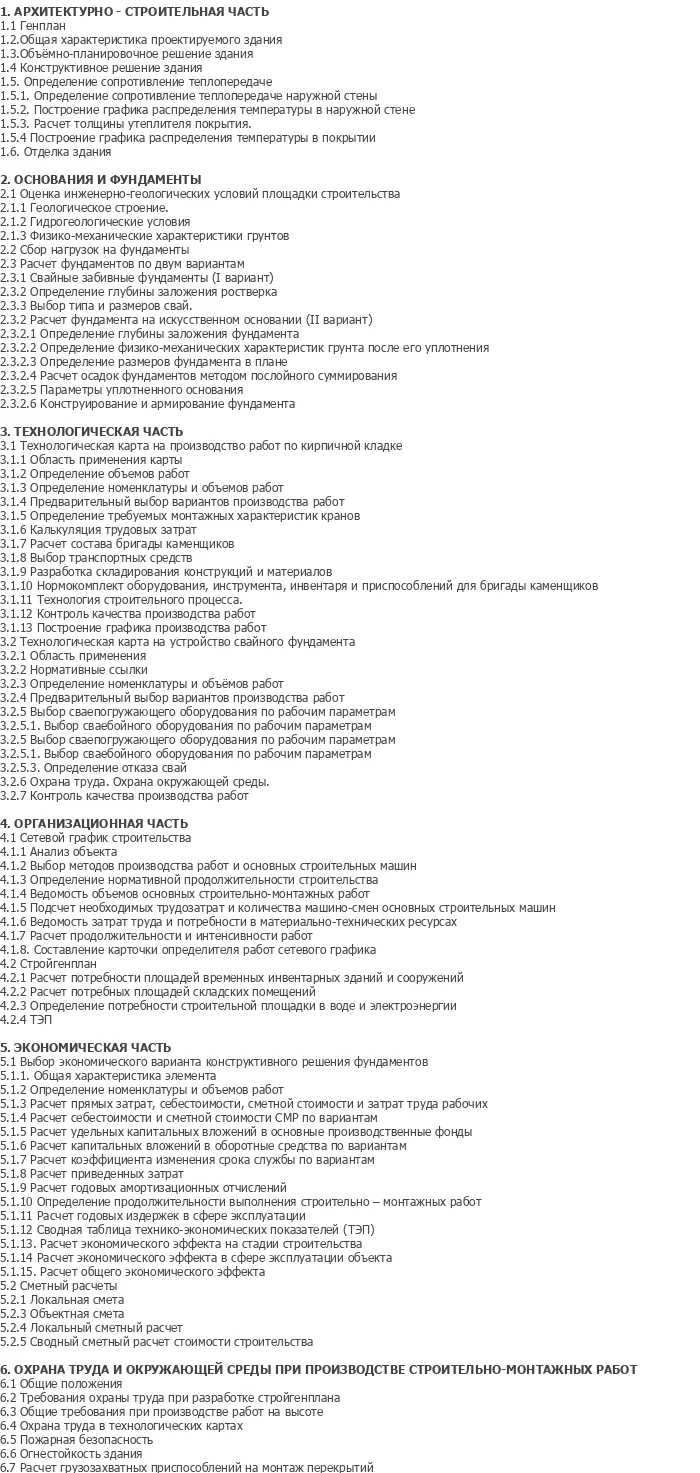

8. Объем дипломной работы ПГС:
- 10 листов чертежей dwg (AutoCAD);
- 147 листов пояснительной записки «Word» и «Exсel».

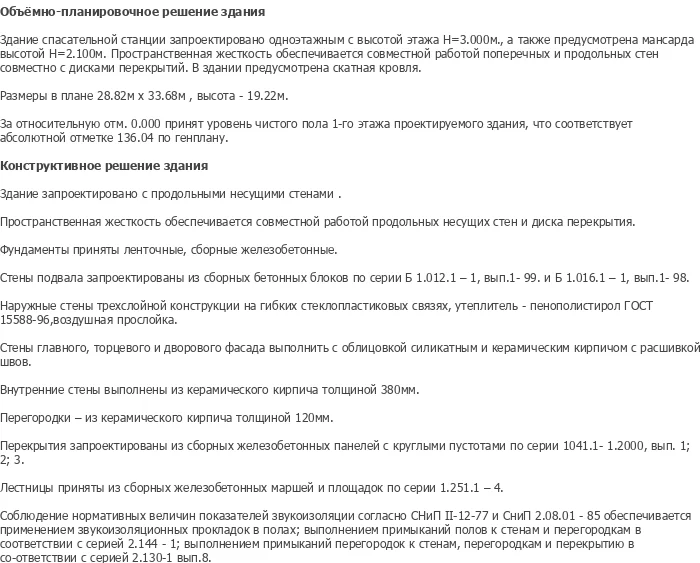

Объёмно-планировочное решение здания

Здание спасательной станции запроектировано одноэтажным с высотой этажа Н=3.000м., а также предусмотрена мансарда высотой Н=2.100м. Пространственная жесткость обеспечивается совместной работой поперечных и продольных стен совместно с дисками перекрытий. В здании предусмотрена скатная кровля.

Размеры в плане 28.82м х 33.68м , высота - 19.22м.

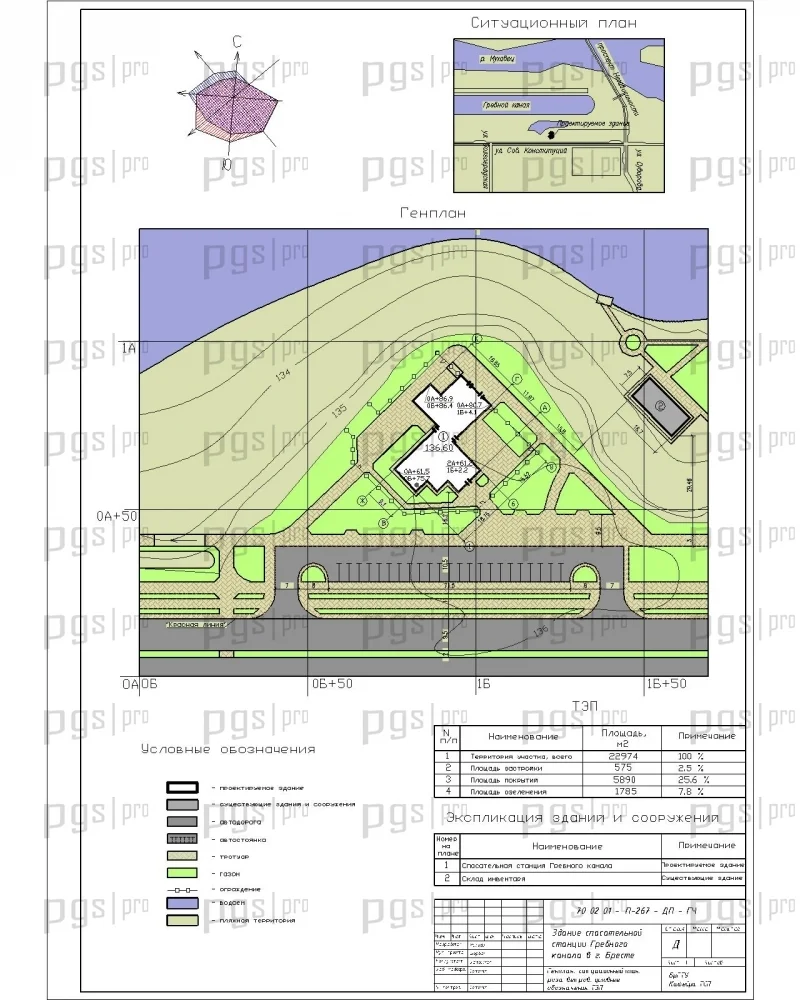

За относительную отм. 0.000 принят уровень чистого пола 1-го этажа проектируемого здания, что соответствует абсолютной отметке 136.04 по генплану.

Конструктивное решение здания

Здание запроектировано c продольными несущими стенами .

Пространственная жесткость обеспечивается совместной работой продольных несущих стен и диска перекрытия.

Фундаменты приняты  ленточные, сборные железобетонные.

Стены подвала запроектированы из сборных бетонных блоков по серии Б 1.012.1 – 1, вып.1- 99. и  Б 1.016.1 – 1, вып.1- 98.

Наружные стены трехслойной конструкции на гибких стеклопластиковых связях, утеплитель - пенополистирол ГОСТ 15588-96,воздушная прослойка.

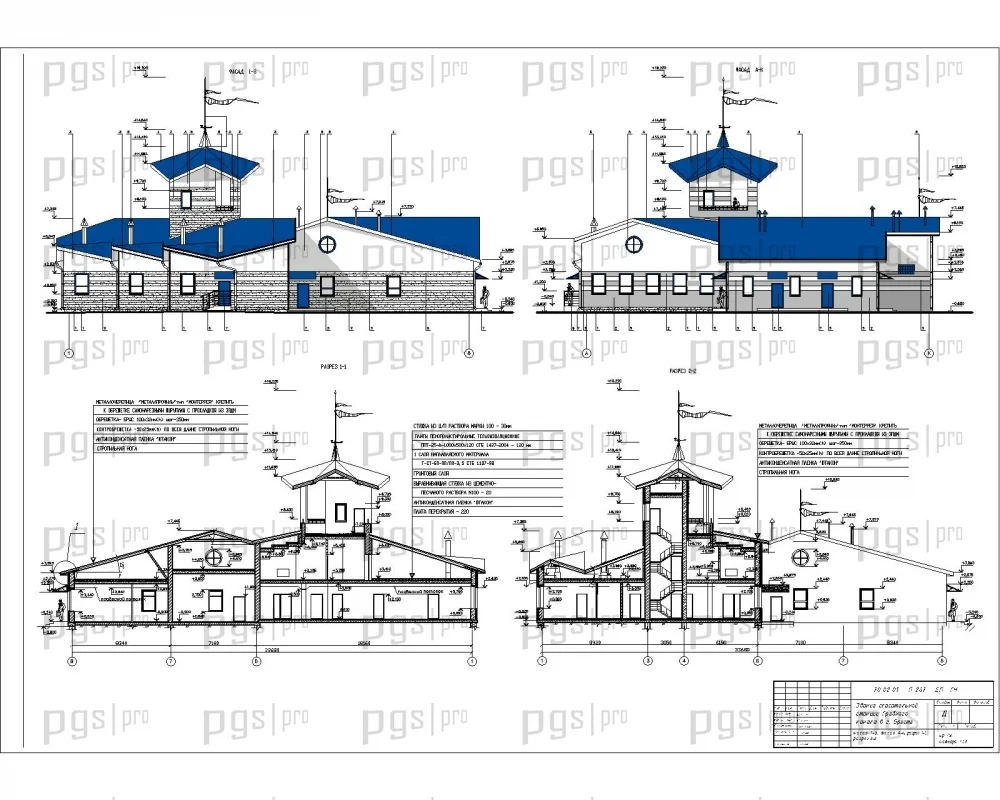

Стены главного, торцевого и дворового фасада выполнить с облицовкой силикатным и керамическим кирпичом с расшивкой швов.

Внутренние стены выполнены из керамического кирпича толщиной 380мм.

Перегородки – из керамического кирпича толщиной 120мм.

Перекрытия запроектированы из сборных железобетонных панелей с круглыми пустотами по серии 1041.1- 1.2000, вып. 1; 2; 3.

Лестницы приняты из сборных железобетонных маршей и площадок по серии 1.251.1 – 4.

Соблюдение нормативных величин показателей звукоизоляции согласно СНиП II-12-77 и СниП 2.08.01 - 85 обеспечивается применением звукоизоляционных прокладок в полах; выполнением примыканий полов к стенам и перегородкам в соответствии с серией 2.144 - 1; выполнением примыканий перегородок к стенам, перегородкам и перекрытию в со-ответствии с серией 2.130-1 вып.8.
