Дипломный проект №1083 «Учебно-лабораторный корпус в г. Элиста» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий социального назначения и предназначен для размещения учебных аудиторий и лабораторий высшего учебного заведения. Проект выполнен с учетом климатических условий г. Элиста (Республика Калмыкия) и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1083 предлагает оптимальное соотношение цены и качества.

Состав графической части (11 листов DWG): фасад 1-19, генеральный план, план типового этажа, план стропил, узлы и разрезы, план перекрытия, план кровли, разрез 1-1, план 1-го этажа, разрез по стене, план фундаментов, геологический разрез, опалубочные чертежи, армирование, спецификация, технологическая карта на производство каменных работ, технологическая карта на производство земляных работ, технологическая карта на устройство забивных свай, сетевой график с календаризацией, объектный стройгенплан.

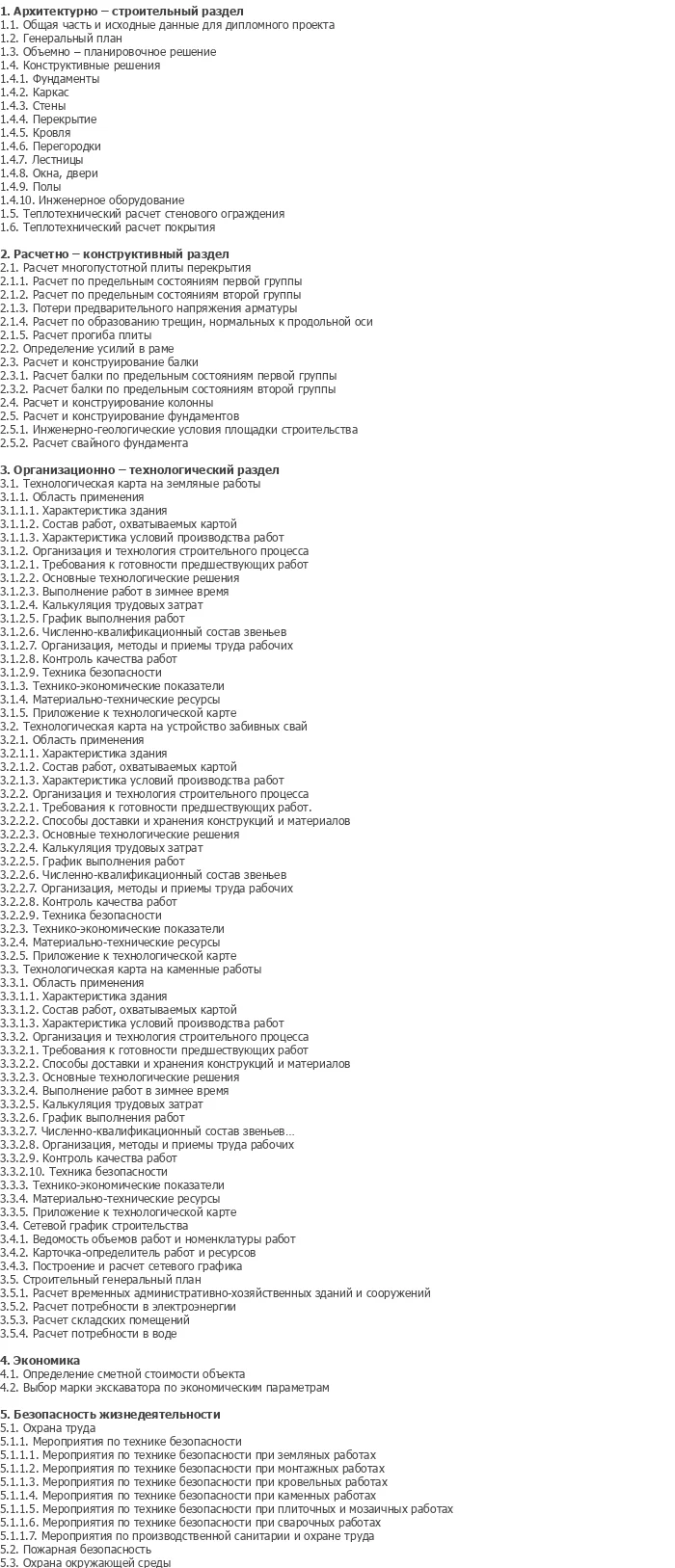

Состав пояснительной записки (119 листов Word): исходные данные, объемно-планировочное решение, конструктивные решения (фундаменты, каркас, стены, перекрытия, кровля), инженерное оборудование (водопровод, канализация, отопление, вентиляция, электроснабжение, молниезащита), расчет конструкций в программном комплексе «Lira», организационно-технологические решения, технологические карты, сетевой график, технико-экономические показатели, охрана труда.

Проектируемый объект — четырехэтажный учебно-лабораторный корпус с цокольным этажом под частью здания, расположенный в г. Элиста. Здание имеет Г-образную форму в плане, что обусловлено функциональным зонированием учебных и лабораторных помещений и организацией естественного освещения. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике общественной застройки.

Архитектурный облик здания формируется кирпичным фасадом с горизонтальным членением этажами, большими окнами учебных аудиторий и металлической кровлей. Наружные стены выполнены из трехслойных керамзитобетонных блоков, обеспечивающих необходимую теплозащиту в условиях климата Калмыкии. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий.

Область применения проекта — учебные корпуса университетов, колледжей, научно-исследовательских институтов. Кому подходит данный диплом: студентам специальности ПГС, преподавателям для использования в учебном процессе, специалистам проектных организаций в качестве основы для разработки аналогичных объектов.

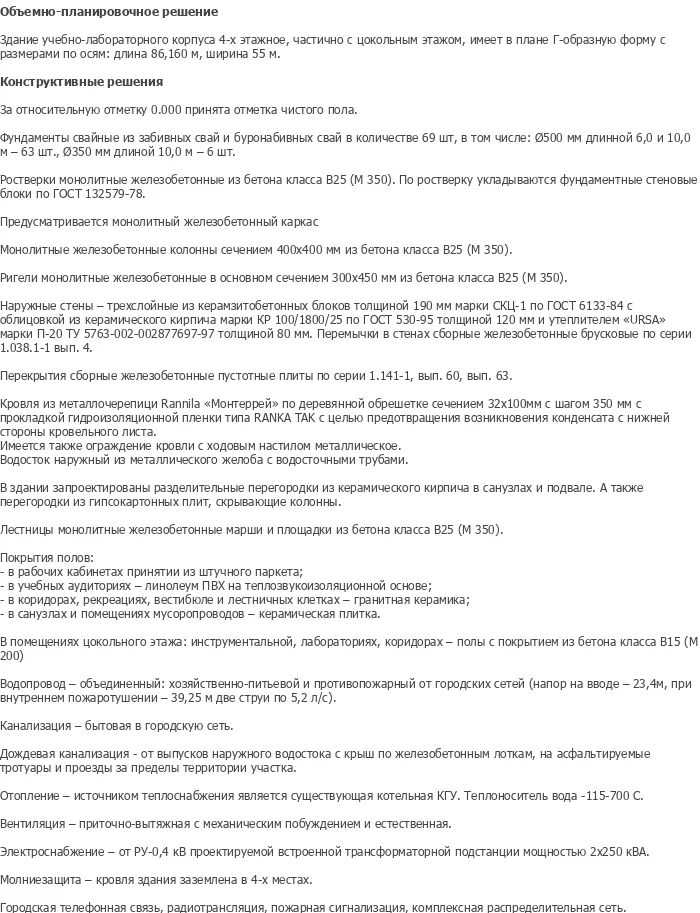

Здание учебно-лабораторного корпуса 4-х этажное, частично с цокольным этажом, имеет в плане Г-образную форму с размерами по осям: длина 86,160 м, ширина 55 м. За относительную отметку 0.000 принята отметка чистого пола. Функциональное зонирование организовано по этажам с размещением учебных аудиторий, лабораторий и вспомогательных помещений.

В здании запроектированы разделительные перегородки из керамического кирпича в санузлах и подвале, а также перегородки из гипсокартонных плит, скрывающие колонны. Покрытия полов различаются по функциональному назначению помещений: в рабочих кабинетах — из штучного паркета, в учебных аудиториях — линолеум ПВХ на теплозвукоизоляционной основе, в коридорах, рекреациях, вестибюле и лестничных клетках — гранитная керамика, в санузлах и помещениях мусоропроводов — керамическая плитка.

В помещениях цокольного этажа (инструментальная, лаборатория, коридоры) предусмотрены полы с покрытием из бетона класса B15 (M200). Лестницы монолитные железобетонные марши и площадки из бетона класса B25 (M350).

Инженерное оборудование здания включает: водопровод объединенный (хозяйственно-питьевой и противопожарный) от городских сетей; канализацию бытовую в городскую сеть; дождевую канализацию от выпусков наружного водостока; отопление от существующей котельной КГУ с теплоносителем вода 115-70°С; вентиляцию приточно-вытяжную с механическим побуждением и естественную; электроснабжение от ГРУ-0,4 кВ проектируемой встроенной трансформаторной подстанции мощностью 2х250 кВА; молниезащиту (кровля здания заземлена в 4-х местах); городскую телефонную связь, радиотрансляцию, пожарную сигнализацию, комплексную распределительную сеть.

Конструктивная схема здания — монолитный железобетонный каркас. Фундаменты свайные из забивных свай и буронабивных свай в количестве 69 шт., в том числе: Ø500 мм длиной 6,0 и 11,0 м — 63 шт., Ø350 мм длиной 10,0 м — 6 шт. Ростверки монолитные железобетонные из бетона класса B25 (M350). По ростверку укладываются фундаментные стеновые блоки по ГОСТ 13579-78.

Монолитные железобетонные колонны сечением 400х400 мм из бетона класса B25 (M350). Ригели монолитные железобетонные в основном сечением 300х450 мм из бетона класса B25 (M350). Наружные стены — трехслойные из керамзитобетонных блоков толщиной 190 мм марки СКЦ-1 по ГОСТ 6133-84 с облицовкой из керамического кирпича марки КР 100/180/25 по ГОСТ 530-95 толщиной 120 мм и утеплителем «URSA» марки П-20 ТУ 5763-002-02877697-97 толщиной 80 мм. Перемычки в стенах — сборные железобетонные брусковые по серии 1.038.1-1 вып. 4.

Перекрытия — сборные железобетонные пустотные плиты по серии 1.141-1, вып. 60, вып. 63. Кровля из металлочерепицы Rannila «Монтеррей» по деревянной обрешетке сечением 32х100 мм с шагом 350 мм с прокладкой гидроизоляционной пленки типа RANILA TAK с целью предотвращения возникновения конденсата с нижней стороны кровельного листа. Имеется также ограждение кровли с ходовым настилом металлическое. Водосток наружный из металлического желоба с водосточными трубами.

Особенности расчетной части: расчет конструкций выполнен в программном комплексе «Lira», что обеспечивает точность определения усилий в элементах монолитного железобетонного каркаса и свайных оснований. Расчетные нагрузки приняты с учетом снегового района и ветрового района г. Элиста.

Дипломный проект включает три технологические карты на основные виды работ: на производство земляных работ, на устройство забивных свай, на производство каменных работ. Технологическая карта на производство земляных работ содержит объемы работ, способы производства, комплектацию машин и механизмов (экскаваторы, бульдозеры), трудовые затраты, технику безопасности.

Технологическая карта на устройство забивных свай включает технологию погружения свай с использованием копровых установок, контроль качества работ, мероприятия по безопасности. Технологическая карта на производство каменных работ охватывает кладку стен из керамзитобетонных блоков с облицовкой кирпичом, устройство перемычек, контроль качества кладочных работ.

Сетевой график с календаризацией составлен с учетом технологической последовательности работ и оптимизации критического пути строительства. Объектный строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций, расчет персонала, организацию складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Диплом №1083 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 119 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная конструктивная схема: монолитный железобетонный каркас — актуальное решение для общественных зданий.
• Сложные основания: комбинированные свайные фундаменты (забивные и буронабивные сваи) — расчет и конструирование в программе «Lira».
• Три технологические карты: земляные работы, забивные сваи, каменные работы — полный охват технологической части.
• Г-образная планировка: интересная архитектурная форма с функциональным зонированием.
• Инженерная специфика: полный комплект инженерных систем (отопление, вентиляция, водопровод, канализация, электроснабжение).
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает сетевой график и объектный стройгенплан.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1083 по доступной цене — 3 500 рублей.
