Дипломный проект №1084 «11-ти этажное административное здание в г. Челябинск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных общественных зданий административного назначения и предназначен для размещения офисных и производственных помещений. Проект выполнен с учетом климатических условий г. Челябинск и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1084 предлагает оптимальное соотношение цены и качества.

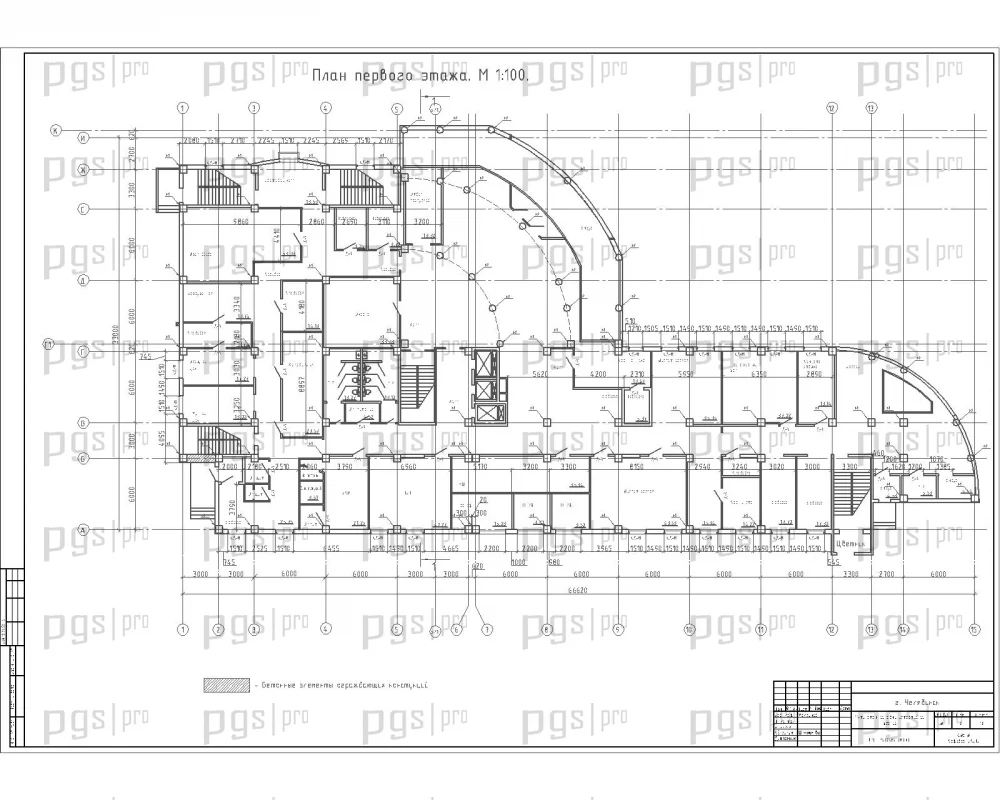

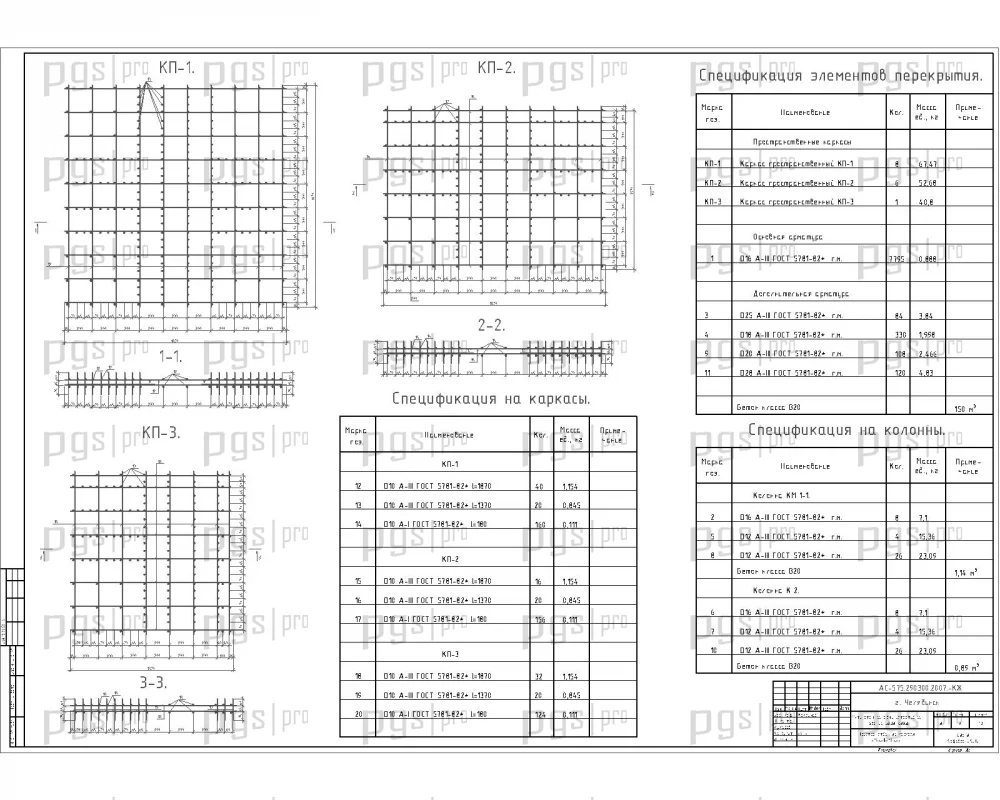

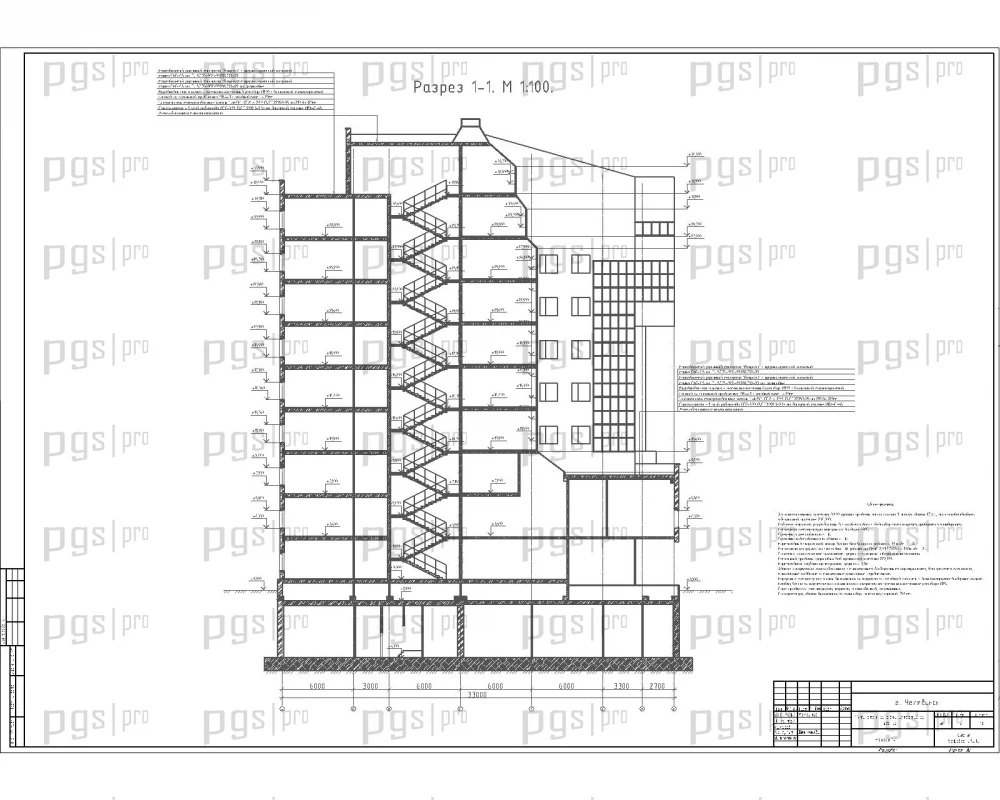

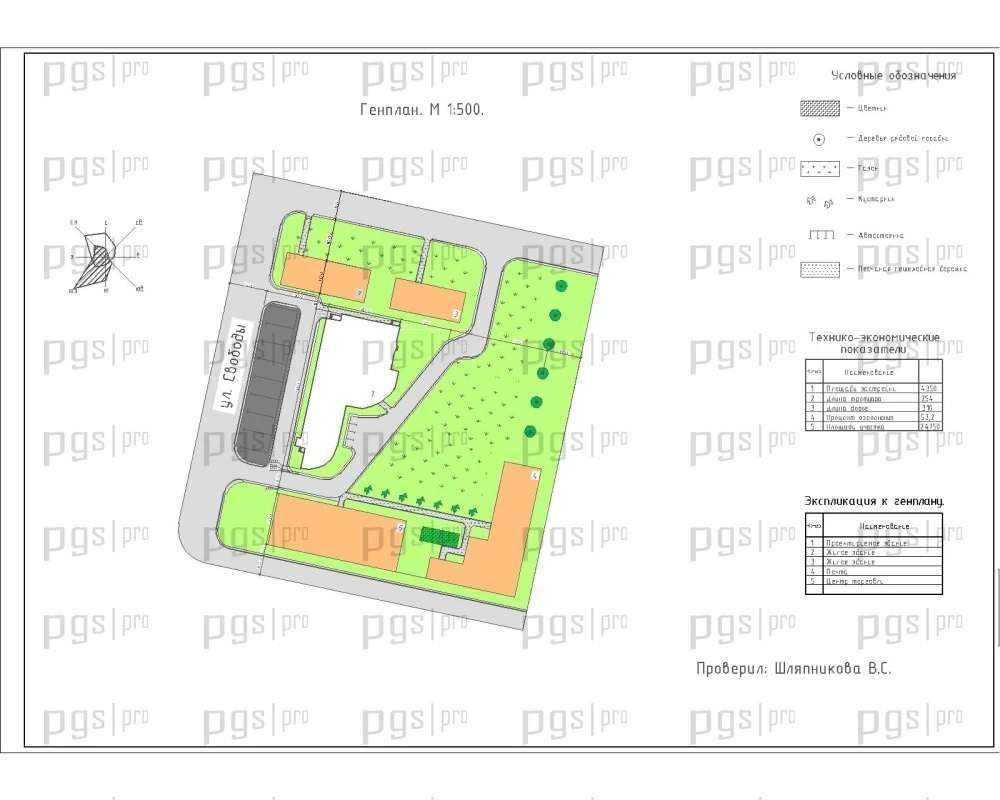

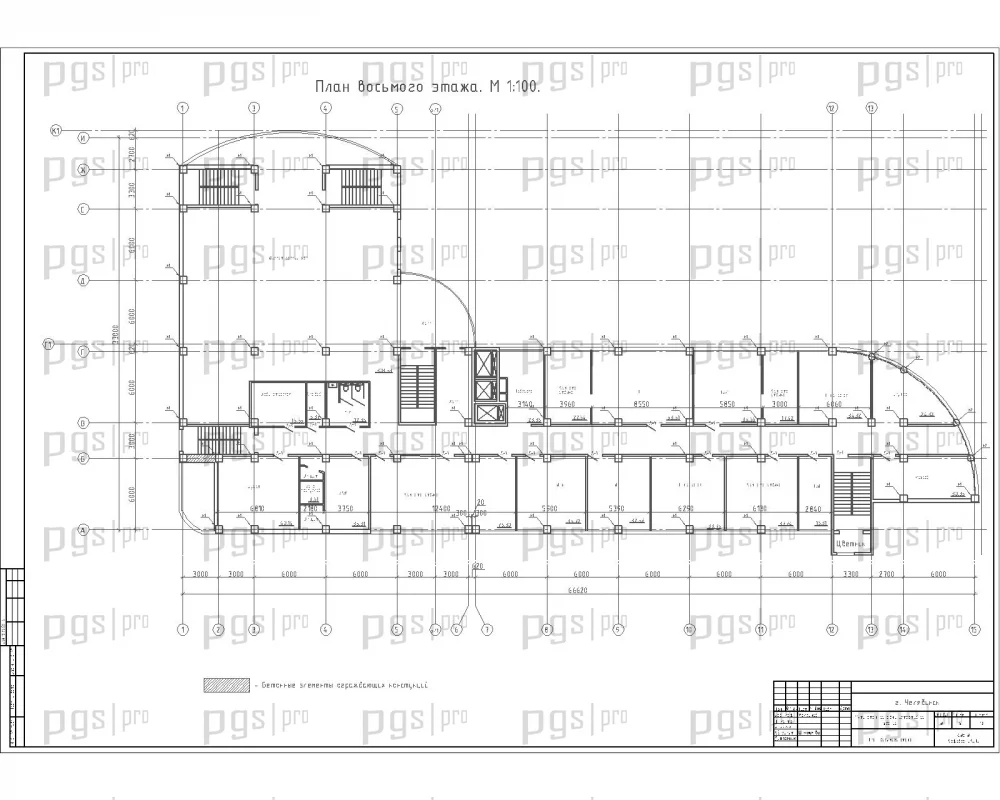

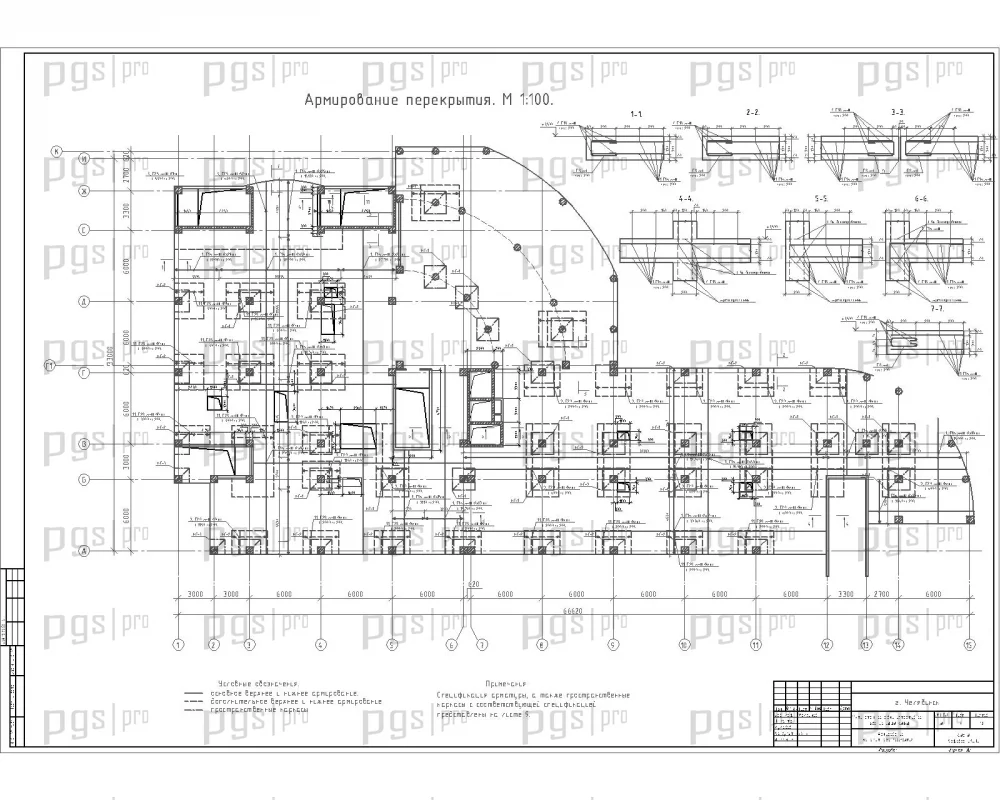

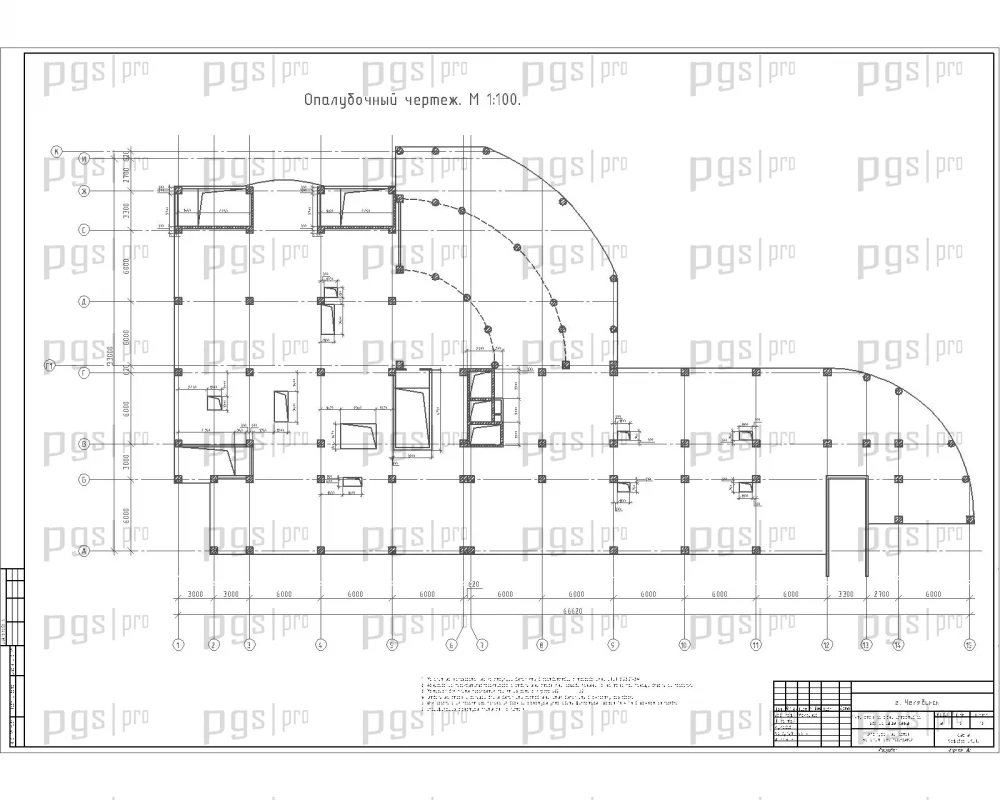

Состав графической части (13 листов DWG): фасад, генеральный план, разрез 1-1, план первого этажа (формат А3), план восьмого этажа (формат А3), опалубочный чертеж монолитного перекрытия, армирование монолитного перекрытия, монолитные колонны (колонны К-1, К-2 с разрезами и узлами), пространственные каркасы, технологическая карта на устройство монолитного перекрытия, календарный план, стройгенплан, технико-экономическое сравнение (монолитное и сборно-монолитное перекрытие).

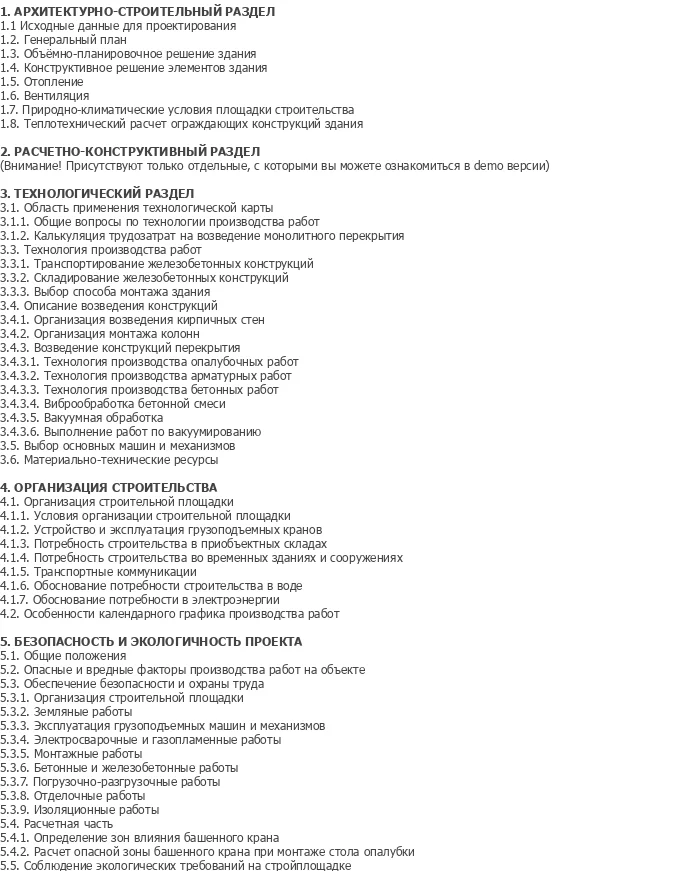

Состав пояснительной записки (87 листов Word): архитектурно-строительный раздел (исходные данные, генплан, объемно-планировочное решение, конструктивное решение элементов здания, отопление, вентиляция, природно-климатические условия, теплотехнический расчет ограждающих конструкций), расчетно-конструктивный раздел, технологический раздел (область применения технологической карты, калькация трудозатрат, технология производства работ, транспортирование и складирование железобетонных конструкций, выбор способа монтажа, организация возведения кирпичных стен, монтаж колонн, возведение конструкций перекрытия, технология опалубочных, арматурных и бетонных работ, виброобработка бетонной смеси, вакуумная обработка, выбор основных машин и механизмов, материально-технические ресурсы), организация строительства (организация строительной площадки, устройство и эксплуатация грузоподъемных кранов, потребность в объектах складах, временных зданиях, транспортные коммуникации, обоснование потребности в воде и электроэнергии, календарный график), безопасность и экологичность проекта (опасные и вредные факторы, обеспечение безопасности и охраны труда, электросварочные и газопламенные работы, монтажные работы, бетонные и железобетонные работы, погрузочно-разгрузочные работы, отделочные работы, изоляционные работы, расчетная часть по определению зон влияния башенного крана, расчет опасной зоны башенного крана при монтаже стола опалубки, соблюдение экологических требований).

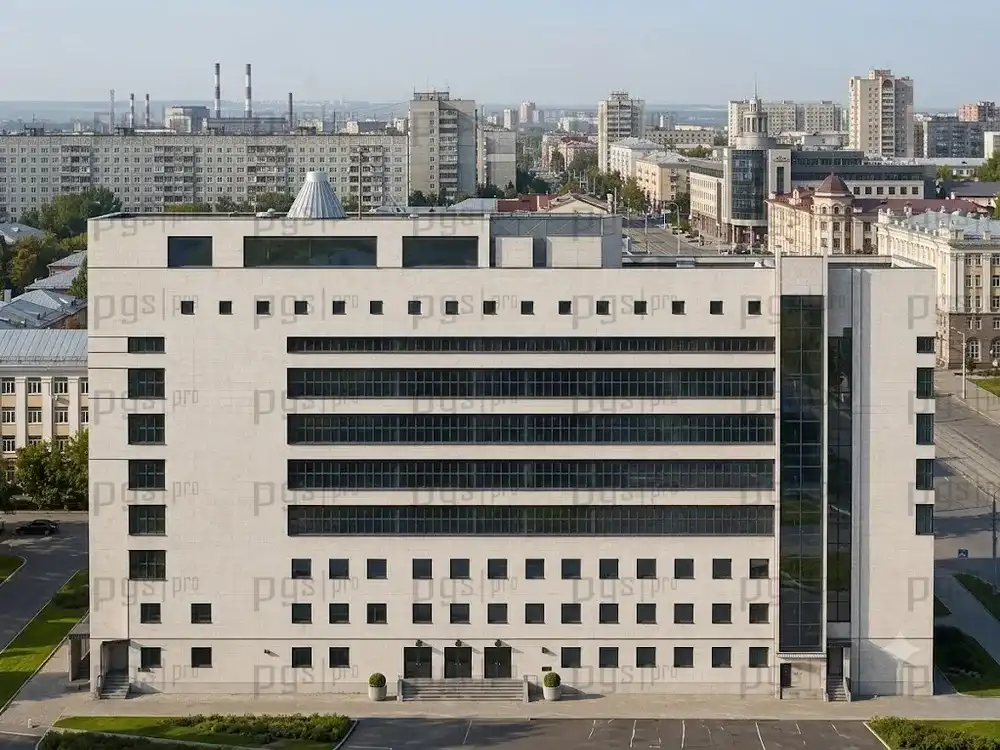

Проектируемый объект — 11-ти этажное административное здание в г. Челябинск с подвалом и двумя техническими этажами. Здание имеет каркасную конструктивную схему, что дает свободу планировки, решаемую путем введения перегородок, разделяющих здание на отдельные блоки согласно технологическим требованиям. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике многоэтажной общественной застройки.

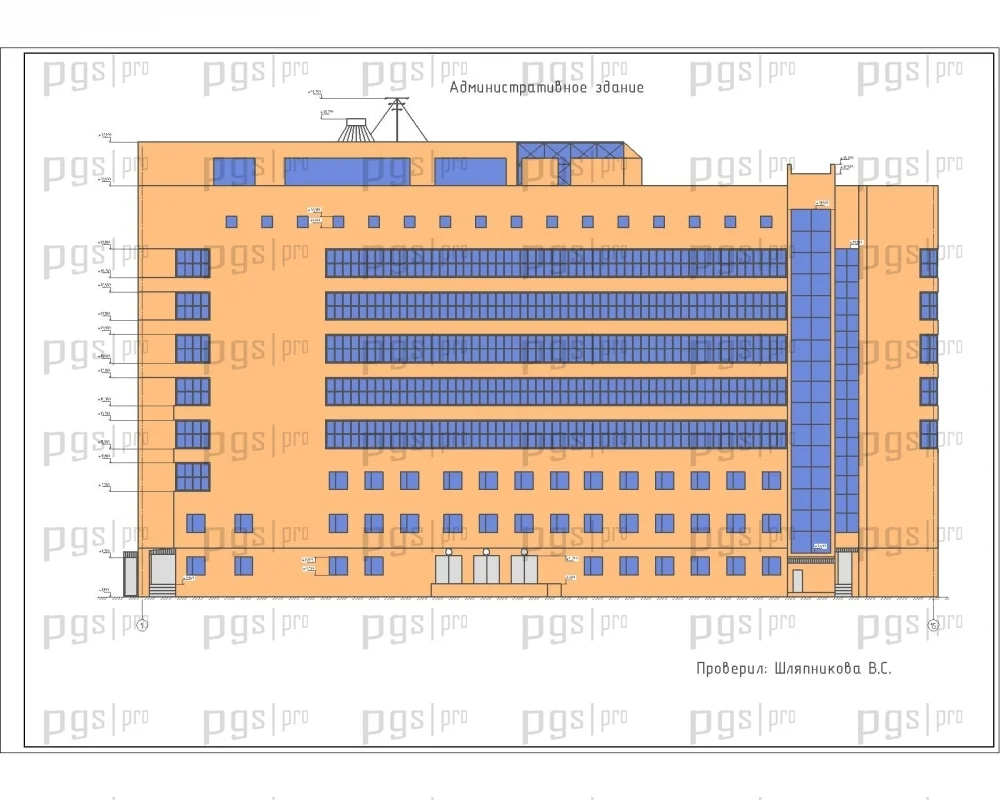

Архитектурный облик здания формируется выразительным фасадом с горизонтальным членением этажами, большими окнами производственных помещений и плоской кровлей. Наружные стены выполнены из кирпича с фасадной системой с вентилируемым зазором, обеспечивающей необходимую теплозащиту в условиях климата Челябинска. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных общественных зданий.

Область применения проекта — административные здания, офисные центры, бизнес-центры. Кому подходит данный диплом: студентам специальности ПГС, преподавателям для использования в учебном процессе, специалистам проектных организаций в качестве основы для разработки аналогичных объектов.

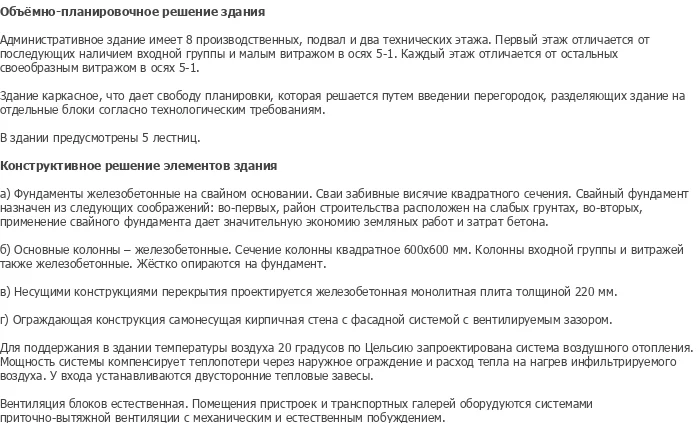

Административное здание имеет 8 производственных, подвал и два технических этажа. Первый этаж отличается от последующих наличием входной группы и малым витражом в осях 5-1. Каждый этаж отличается от остальных своеобразным витражом в осях 5-1. В здании предусмотрены 5 лестниц.

Здание каркасное, что дает свободу планировки, которая решается путем введения перегородок, разделяющих здание на отдельные блоки согласно технологическим требованиям. Функциональное зонирование организовано по этажам с размещением производственных помещений, входной группы и технических этажей.

Для поддержания в здании температуры воздуха 20 градусов по Цельсию запроектирована система воздушного отопления. Мощность системы компенсирует теплопотери через наружное ограждение и расход тепла на нагрев инфильтрируемого воздуха. У входа устанавливаются двусторонние тепловые завесы. Вентиляция блоков естественная. Помещения пристроек и транспортных галерей оборудуются системами приточно-вытяжной вентиляции с механическим и естественным побуждением.

Фундаменты железобетонные на свайном основании. Сваи забивные висячие квадратного сечения. Свайный фундамент назначен из следующих соображений: во-первых, район строительства расположен на слабых грунтах, во-вторых, применение свайного фундамента дает значительную экономию земляных работ и затрат бетона.

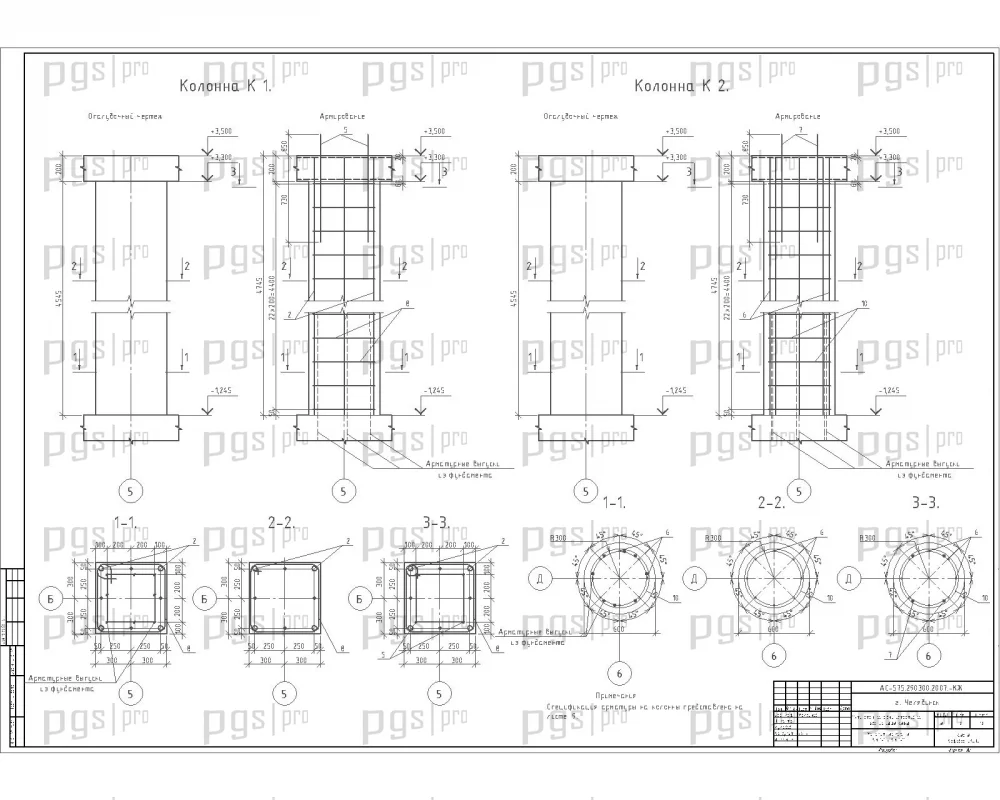

Основные колонны — железобетонные сечением квадратное 600х600 мм. Колонны входной группы и витражей также железобетонные. Жестко опираются на фундамент. Несущими конструкциями перекрытия проектируется железобетонная монолитная плита толщиной 220 мм. Ограждающая конструкция — самонесущая кирпичная стена с фасадной системой с вентилируемым зазором.

Особенности расчетной части: расчет конструкций выполнен в программном комплексе «Lira», что обеспечивает точность определения усилий в элементах монолитного железобетонного каркаса и свайных оснований. Расчетные нагрузки приняты с учетом снегового района и ветрового района г. Челябинск.

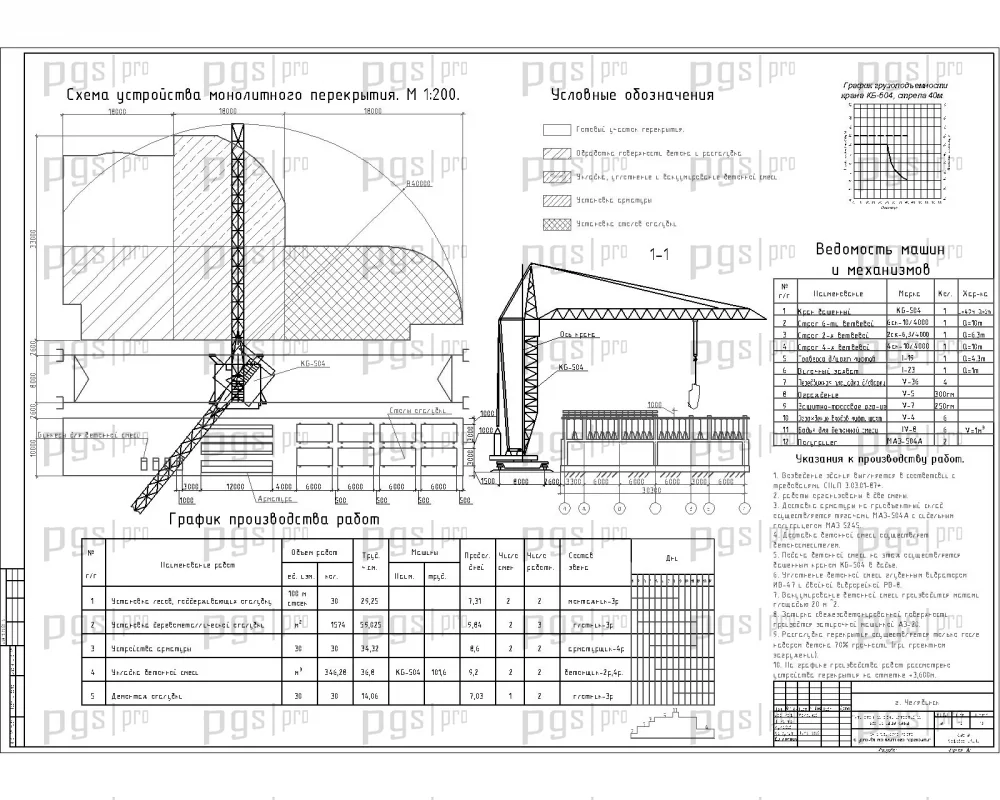

Дипломный проект включает технологическую карту на устройство монолитного перекрытия. Технологическая карта содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Технология производства работ включает транспортирование железобетонных конструкций, складирование железобетонных конструкций, выбор способа монтажа здания.

Описание возведения конструкций включает организацию возведения кирпичных стен, организацию монтажа колонн, возведение конструкций перекрытия с технологией производства опалубочных работ, арматурных работ, бетонных работ, виброобработки бетонной смеси, вакуумной обработки, выполнение работ по вакуумированию. Выбор основных машин и механизмов, материально-технические ресурсы.

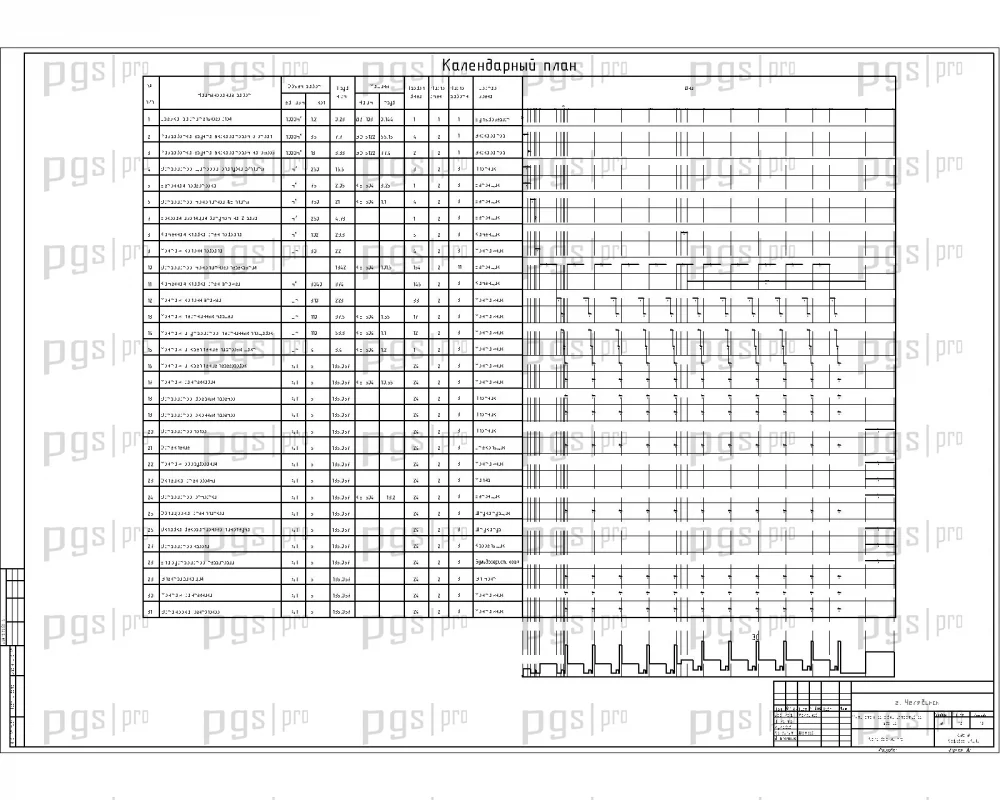

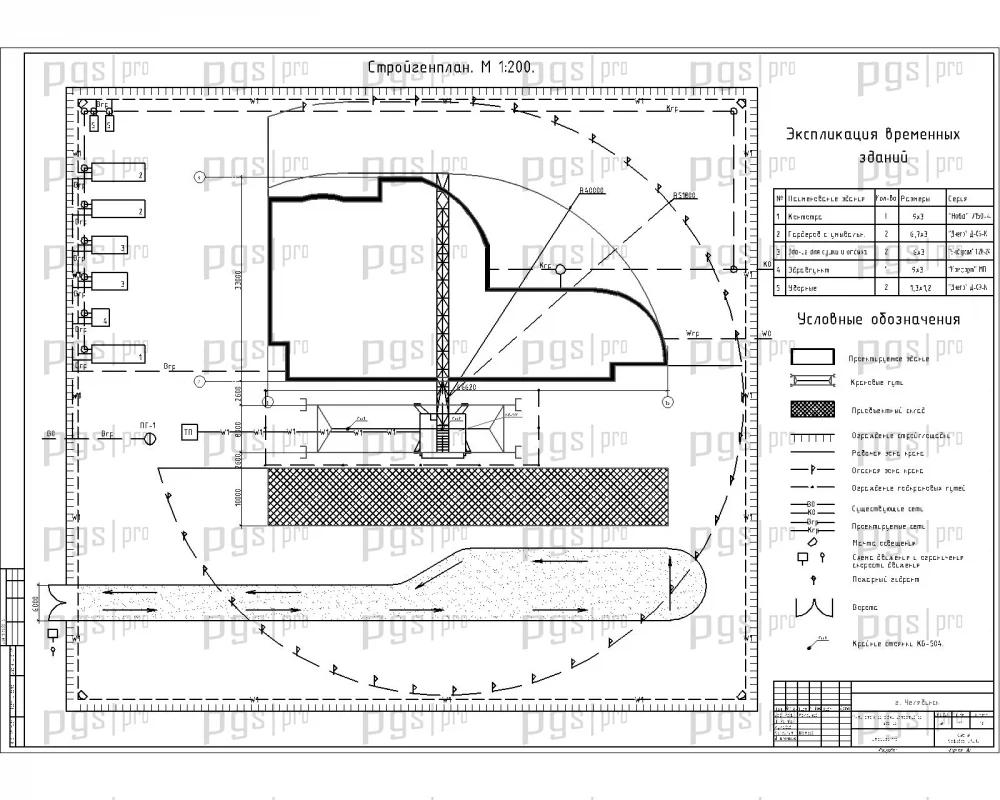

Организация строительства включает организацию строительной площадки, условия организации строительной площадки, устройство и эксплуатацию грузоподъемных кранов, потребность строительства в проектных складах, временных зданиях и сооружениях, транспортные коммуникации, обоснование потребности строительства в воде, обоснование потребности в электроэнергии, особенности календарного графика производства работ. Календарный план составлен с учетом технологической последовательности работ и оптимизации критического пути строительства. Стройгенплан содержит размещение временных зданий, складов, дорог, коммуникаций, расчет персонала, организацию складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Диплом №1084 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 87 листов пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная конструктивная схема: монолитный железобетонный каркас — актуальное решение для многоэтажных общественных зданий.
• Сложные основания: свайный фундамент на забивных висячих сваях квадратного сечения — расчет и конструирование в программе «Lira».
• Технологическая карта на монолитное перекрытие: полный охват технологической части с детальным описанием опалубочных, арматурных и бетонных работ.

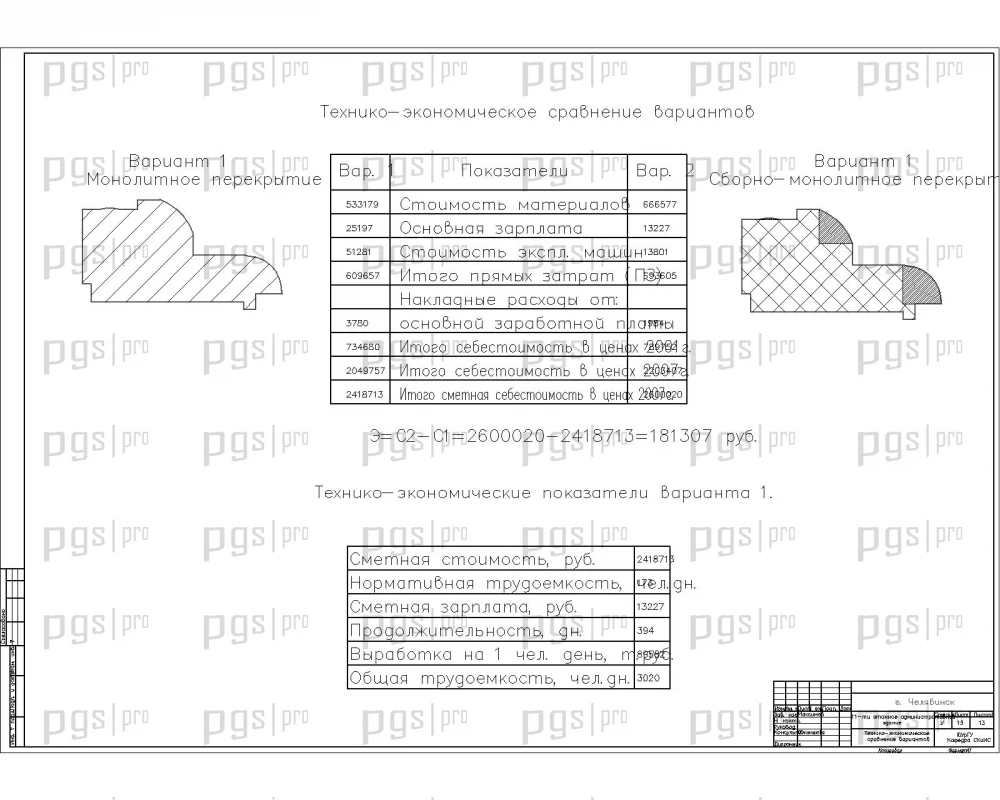

• Технико-экономическое сравнение: сравнение монолитного и сборно-монолитного перекрытия — уникальный раздел для обоснования выбора конструктивного решения.
• Инженерная специфика: система воздушного отопления, естественная и приточно-вытяжная вентиляция, тепловые завесы.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности и экологичности проекта, расчет опасной зоны башенного крана.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1084 по доступной цене — 3 000 рублей.
