Дипломный проект №1085 «Комплекс института в г. Бузулук» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий образовательного назначения и предназначен для размещения учебных, научных и спортивных подразделений высшего учебного заведения. Проект выполнен с учетом современных требований к функциональности, безопасности и энергоэффективности общественных зданий и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий.

Состав графической части: фасады 1–30 и Т–А, генеральный план с условными обозначениями, планы 1–4 этажей, план подвала, план кровли, схемы расположения элементов перекрытия и покрытия, схема расположения элементов фундамента, развертки по осям 26 и А, разрезы 1–1 и 2–2, конструктивные узлы, конструирование 21-метровой стропильной фермы, конструирование плит ПК 60.15.2,2 и ПР 60.15.3, конструирование колонн 1КНД 28-1.26 и 1КНБ 28-1.23, конструирование двутавра ДП 6.56-50 АТУ, технологические карты на монтаж сборного железобетонного фундамента, монтаж каркаса здания, кладку кирпичных стен, устройство полов, календарный план производства работ, строительный генеральный план, сводный сметный расчет, технико-экономическое обоснование инженерных решений, ТЭП.

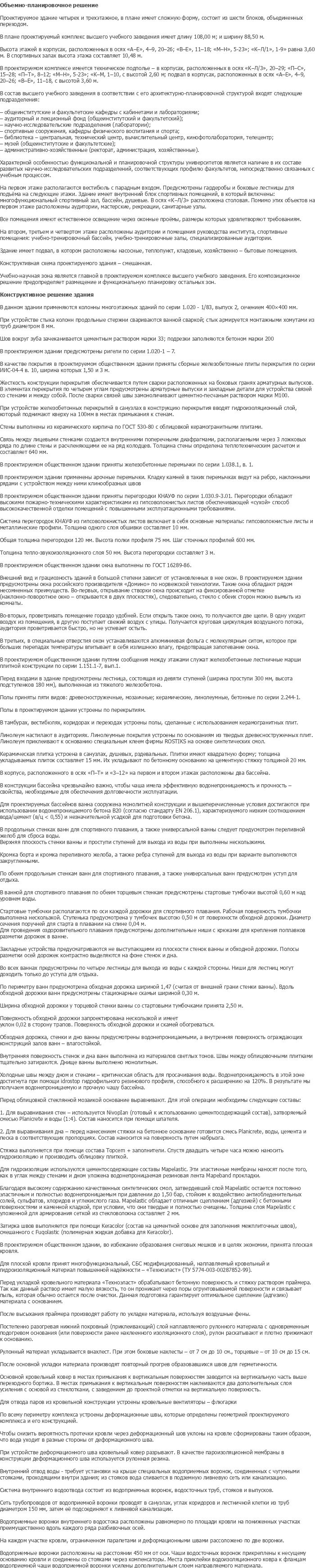

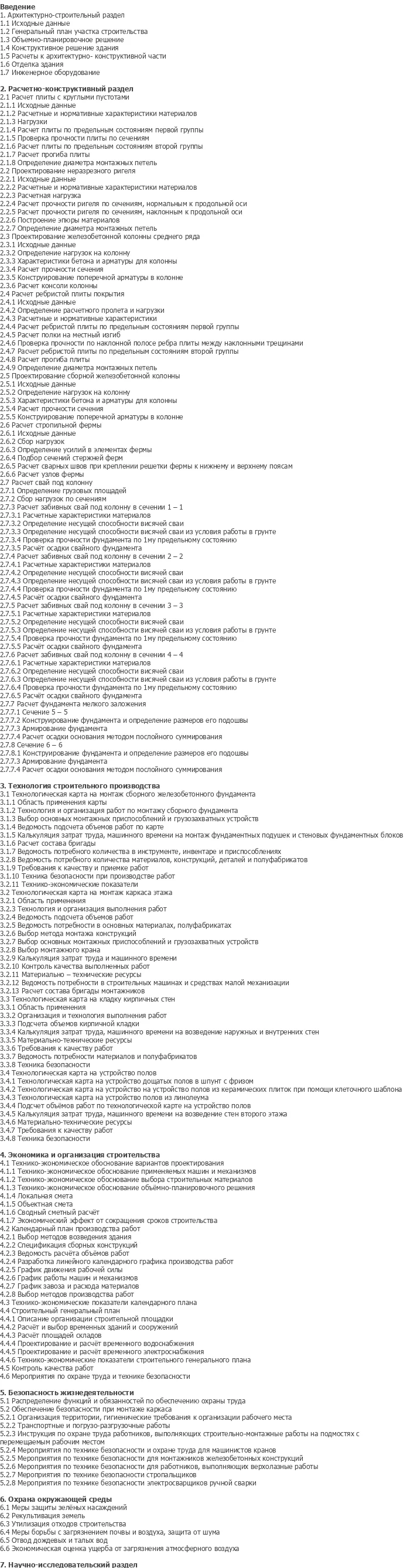

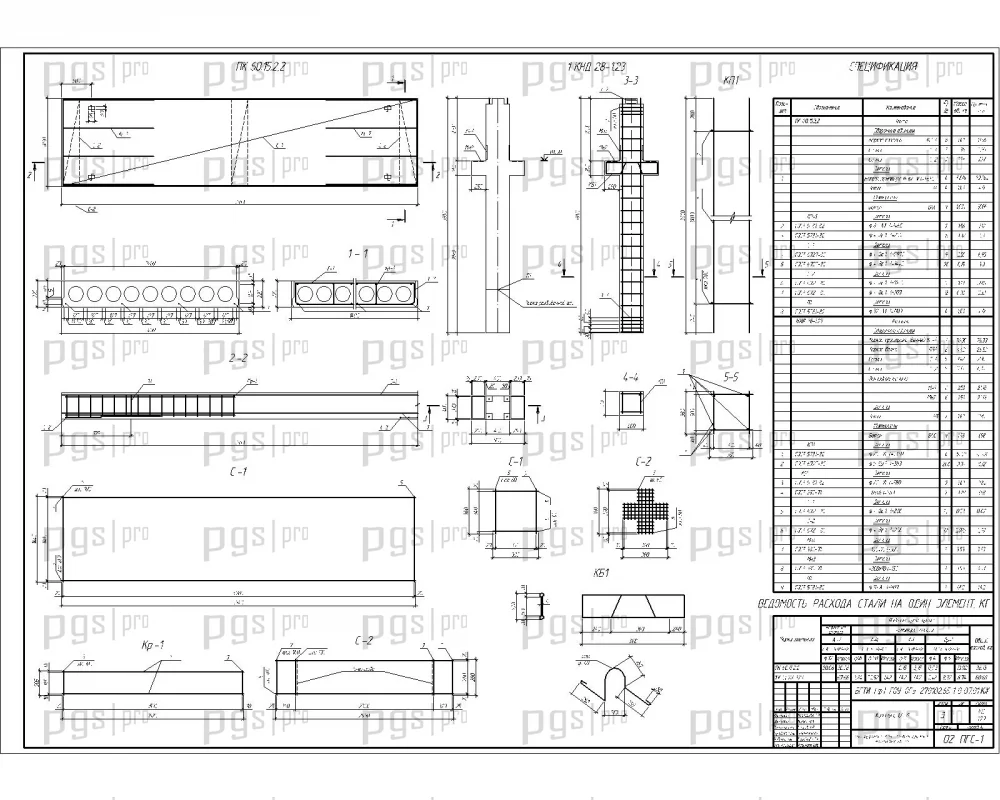

Состав пояснительной записки: архитектурно-строительный раздел (исходные данные, генплан, объемно-планировочное решение, конструктивное решение, отделка, инженерное оборудование), расчетно-конструктивный раздел (расчет плиты с круглыми пустотами, проектирование нерезного ригеля, железобетонной колонны среднего ряда, ребристой плиты покрытия, сборной железобетонной колонны, стропильной фермы, свай под колонну, фундаментов мелкого заложения), технология строительного производства (4 технологические карты), экономика и организация строительства (ТЭО, сметы, календарный план, строительный генплан), безопасность жизнедеятельности, охрана окружающей среды, научно-исследовательский раздел.

Проектируемый объект — учебно-научный комплекс института в городе Бузулук, представляющий собой сложное в плане здание, состоящее из шести блоков, объединенных переходом. Комплекс включает корпуса различной этажности (трех- и четырехэтажные) с общей высотой здания 15,6 м. Особенностью объекта является наличие блока спортивных помещений, включающего спортивный зал и бассейн, что определяет повышенные требования к конструктивным и инженерным решениям.

Здание предназначено для размещения общественных, аудиторных, научно-исследовательских, спортивных и административных подразделений высшего учебного заведения. Архитектурный облик формируется сочетанием разноэтажных корпусов с вертикальным остеклением лестничных клеток и входных групп. Данный ПГС дипломный проект подходит для защиты по специальности «Промышленное и гражданское строительство» и может использоваться как шаблон проекта для разработки аналогичных общественных зданий.

Если вы ищете, где купить проект или скачать проект по направлению ПГС с полным расчетом в SCAD — диплом №1085 предлагает оптимальное соотношение цены и качества. Проект выполнен в AutoCAD с пояснительной запиской на 280 листов.

Проектируемое здание в плане имеет сложную форму и состоит из шести блоков, объединенных переходом. Габаритные размеры комплекса в плане составляют 108,0 м в длину и 88,5 м в ширину. Высота этажей в корпусах составляет 3,60 м, в спортивных залах — 10,48 м. В проектируемом комплексе имеется техническое подполье в корпусах с высотой 3,60 м и подвал в корпусах с высотой 2,60 м.

Состав высшего учебного заведения в соответствии с архитектурно-планировочной структурой включает:

• общественные и факультетские кафедры с кабинетами и лабораториями;
• аудиторный и лекционный фонд (общественный и факультетский);
• научно-исследовательские подразделения (лаборатории);
• спортивные сооружения, кафедры физического воспитания и спорта;
• библиотека — центральная, технический центр, вычислительный центр, кинофотолаборатория, телецентр;
• музей (общественный и факультетский);
• административно-хозяйственные помещения (ректорат, администрация, хозяйственные).

Характерной особенностью функциональной и планировочной структуры университетов является наличие в их составе развитых научно-исследовательских подразделений, соответствующих профилю факультетов. На первом этаже располагаются вестибюль с парадным входом, гардеробы и боковые лестницы. Здание имеет внутренний блок спортивных помещений, в который включены многофункциональный спортивный зал, бассейн, душевые. В осях «К–Л»/3 расположены столывая. Помимо этих объектов на первом этаже расположены аудитории, мастерские, рекреации, санитарные узлы.

Все помещения имеют естественное освещение через оконные проемы. На втором, третьем и четвертом этажах расположены аудитории и помещения руководства института, спортивные помещения: учебно-тренировочный бассейн, учебно-тренировочные залы, специализированные аудитории. Здание имеет подвал, в котором расположены насосные, теплопункт, кладовые, хозяйственно-бытовые помещения.

Конструктивная схема проектируемого здания — смешанная, каркасная. В проектируемом здании применяются колонны многоэтажных зданий по серии 1.020-1/83, выпуск 2, сечением 400×400 мм. Для строительства стыка колонн продольные стержни свариваются ванной сваркой; стык армируется монтажными хомутами из стали диаметром 8 мм. Швы вокруг зуба заделываются цементным раствором марки 33; подрезки заполняются бетоном марки 200. В проектируемом здании предусмотрены ригели по серии 1.020-1-7.

В качестве покрытия в проектируемом общественном здании приняты сборные железобетонные плиты перекрытия по серии ИИС-04-4 В. 10, ширина которых 1,50 и 3 м. Жесткость конструкции перекрытия обеспечивается путем сварки расположенных на боковых гранях арматурных выступов. В элементарных перекрытиях не четырем углом предусмотрены арматурные выпуски и закладные детали для устройства связей со стенами и между собой. После сварки связей швы замоноличивают цементно-песчаным раствором марки М100.

При устройстве железобетонных перекрытий в санузлах в конструкцию перекрытия вводят гидроизоляционный слой, который поднимают кверху на 100мм в местах примыкания к стенам. Стены выполнены из керамического кирпича по ГОСТ 530-80 с облицовкой керамогранитными плитами. Связь между лицевыми стенками создается внутренними поперечными диафрагмами, располагаемыми через 3 ложковых ряда по длине стены и расчленяющими ее на ряд колодцев. Толщина стены определена теплотехническим расчетом и составляет 640 мм.

В проектируемом общественном здании приняты железобетонные перемычки по серии 1.038.1, в. 1. В проектируемом здании применены арочные перемычки. Кладку камней в таких перемычках ведут на ребро, наклонными рядами с устройством между ними клинообразных швов. В проектируемом общественном здании приняты перегородки КНАУФ по серии 1.030.9-3.01. Перегородки обладают высокими пожарно-техническими характеристиками и гипсоволокнистых листов обеспечивающей «сухой» способ высококачественной отделки помещений с повышенными эксплуатационными требованиями.

Система перегородок КНАУФ из гипсоволокнистых листов включает в себя основные материалы: гипсоволокнистые листы и металлические профили. Толщина одного слоя обшивки составляет 10 мм. Общая толщина перегородки 120 мм. Высота полки профиля 75 мм. Шаг стоечных профилей 600 мм. Толщина тепло-звукоизоляционного слоя 50 мм. Высота перегородки составляет 3 м.

В проектируемом общественном здании окна выполнены по ГОСТ 16289-86. Внешний вид и грациозность здания в большой степени зависит от установленных в нее окон. В проектируемом здании предусмотрены окна российского производства «Домино» по норвежской технологии. Такие окна обладают рядом несомненных преимуществ. Во-первых, открывание створки окна происходит на фиксированной отметке (наклонно-поворотное окно — открывается в двух плоскостях), следовательно, стекло с обеих сторон можно вымыть из комнаты.

Во-вторых, проветривать помещение гораздо удобней. Если открыть такое окно, то получаются две щели. В одну уходит воздух из помещения, в другую поступает свежий воздух с улицы. Получается круговая циркуляция воздушного потока, аудитория проветривается быстро, но не успевает остыть. В-третьих, в специальные отверстия окон устанавливается алюминиевая фольга с молекулярным ситом, которое при больших перепадах температуры впитывает в себя излишнюю влагу, предотвращая запотевание окна.

В проектируемом общественном здании путями сообщения между этажами служат железобетонные лестничные марши типовой конструкции по серии 1.151-1, вып.1. Перед входами в здание предусмотрены лестница, состоящая из девяти ступеней (ширина проступи 300 мм, высота подступенков 180 мм), выполненная из тяжелого железобетона.

Полы приняты пяти видов: древесностружечные, мозаичные; керамические, линолеумные, бетонные по серии 2.244-1. Полы в проектируемом здании устроены по перекрытиям. В тамбурах, вестибюлях, коридорах и переходах устроены полы, сделанные с использованием керамогранитных плит. Линолеум настилают в аудиториях. Линолеумные покрытия устроены на основании из твердых древесностружечных плит. Линолеум приклеивают к основанию специальным клеем фирмы ROSTIKS на основе синтетических смол.

Керамическая плитка устроена в санузлах, душевых, раздевальных. Плитки имеют квадратную форму; толщина укладываемых плиток составляет 15 мм. Их укладывают по бетонному основанию на цементную стяжку толщиной 20 мм.

В корпусе, расположенного в осях «П-Т» и «3-12» на первом и втором этажах расположены два бассейна. В конструкции бассейна чрезвычайно важно, чтобы чаша имела эффективную водонепроницаемость и прочность — свойства, необходимые для обеспечения долговечности эксплуатации. Для проектируемых бассейнов ванна сооружена монолитной конструкции и выщеперечисленные условия достигаются при использовании водонепроницаемого бетона B20 (согласно стандарту EN 206.1), характеризуемого низким соотношением вода/цемент (В/Ц < 0,55) и невычитаемой усадкой для подготовки бетона.

В продольных стенках ванн для спортивного плавания, а также универсальной ванны следует предусмотреть переливной желоб для сброса воды. Верхняя плоскость стенки ванны и проступи ступеней для выхода из воды при выполнены несколькими. Кромка борта и кромка переливного желоба, а также ребра ступеней для выхода из воды при варианте выполняются закругленными. По обеим продольным стенкам ванн для спортивного плавания, а также универсальных ванн предусмотрен уступ для отдыха.

В ванной для спортивного плавания по обеим торцевым стенкам предусмотрены стартовые тумбочки высотой 0,60 м над уровнем воды. Стартовые тумбочки располагаются по оси каждой дорожки для спортивного плавания. Рабочая поверхность тумбочки выполнена нескользкой. Ступенька предусмотрена у тумбочек высотой 0,50 м от поверхности обходной дорожки. Диаметр сечения поручней для старта в плавании на спине 0,04 м. Для проведения оздоровительного плавания предусмотрены дополнительные ниши с крюками для крепления поплавков разметки дорожек в ванне.

Захватные устройства предусматриваются не выступающими из плоскости стенок ванны и обходной дорожки. Полосы разметки осей дорожек выполняются на фоне стенок и дна. Во всех ваннах предусмотрены по четыре лестницы для выхода из воды с каждой стороны. Ниши для лестниц могут доходить только до уступа для отдыха.

По периметру ванн предусмотрена обходная дорожка шириной 1,47 (считая от внешней грани стенки ванны). Вдоль обходной дорожки ванн предусмотрены стационарные скамьи шириной 0,30 м. Ширина обходной дорожки у торцевой стенки ванны со стартовыми тумбочками принята 2,50 м. Поверхность обходной дорожки запроектирована несколькоской и имеет уклон 0,02 в сторону трапов. Поверхность обходной дорожки и скамей обогревается.

Обходная дорожка, стенки и дна ванны предусмотрены водонепроницаемыми, а внутренняя поверхность ограждающих конструкций залов ванн — влагоустойчивой. Внутренняя поверхность стенок и дна ванн выполнена из материалов светлых тонов. Швы между облицовочными плитками тщательно затирются. Днище ванны выполнено монолитным.

Холодные швы между дном и стенами — критическая область для просачивания воды. Водонепроницаемость в этой зоне достигается при помощи шпигот (гидрофобного резинового профиля), способного к расширению на 120%. В результате мы получаем водонепроницаемую и прочную чашу бассейна.

Перед облицовкой стеклянной мозаикой основание выравнивают. Для этой операции необходимы следующие составы: 1. Для выравнивания стен — используется Nivoplan (готовый к использованию цементосодержащий состав), затворяемый смесью Planicrete и воды (1:4). Состав наносится при помощи шпателя. 2. Для выравнивания дна — перед нанесением стяжки на бетонное основание готовится смесь Planicrete, воды, цемента и песка в соответствующих пропорциях. Состав наносится на поверхность путем набрызга.

Стяжка выполняется при помощи состава Topcem + заполнители. Спустя двадцать четыре часа можно наносить гидроизоляцию и производить облицовку плиткой. Для гидроизоляции используются цементосодержащие составы Mapelastic. Эти эластичные мембраны наносят после того, как в углах между стенами и дном уложена водонепроницаемая резиновая лента Mapelastic прокладки.

Благодаря высокому содержанию качественных синтетических смол, затвердевший слой Mapelastic остается постоянно эластичным и полностью водонепроницаемым при давлении до 1,50 бар, стойким к воздействию агрессивных солей, грунтовых, хлорной и углекислого газа. Mapelastic обладает отличным сцеплением (адгезией) с бетонными поверхностями и каменной кладкой, при условии, что они твердые и полностью очищены. Толщина слоя Mapelastic с уложенной для армирования сеткой из стекловолокна составляет 2 мм.

Затирка швов выполняется при помощи Keracolor (состав на цементной основе для заполнения межплиточных швов), смешанного с Fugalastic (полимерная добавка для Keracolor).

В проектируемом общественном здании, во избежание образования снеговых мешков и в целях экономии, принята плоская кровля. Для плоской кровли принят многослойный, СБС модифицированный, наплавляемый кровельный и гидроизоляционный материал повышенной надежности — «Техноэласт» (ТУ 5774-003-0027852-99).

Перед укладкой кровельного материала «Техноэласт» обрабатывают бетонную поверхность и стяжку раствором праймера. Так как данный раствор имеет малую вязкость, то он проникает через поры огрунтовываемой поверхности и связывает пыль, которая обычно остается после очистки. Данная подготовка гарантирует оптимальное сцепление (адгезию) материала с основанием. После высыхания праймера производят работу по укладке материала, используя воздушные фены.

Постепенно разогревая нижний покровный (приклеивающий) слой наплавляемого рулонного материала с одновременным подогревом основания (или поверхности ранее наклеенного изоляционного слоя), рулон раскатывают и плотно прижимают к основанию. Рулонный материал укладывается внахлест. При этом боковые нахлесты — от 7 см до 10 см, торцевые — от 10 см до 15 см. После основной укладки материала производят повторный прогрев образовавшихся швов для герметичности.

Основной кровельный ковер в местах примыкания к вертикальным поверхностям заводится на вертикальную часть выше перегородки бортика. В местах примыкания к вертикальным поверхностям наклеиваются два дополнительных слоя усиления с основой из стеклоткани, с заведением до проектной отметки на вертикальную поверхность. Для отвода паров из кровельной конструкции устроены кровельные вентиляторы — дюгоярки.

По всему периметру комплекса устроены деформационные швы, которые определены геометрией проектируемого комплекса и его конструктивных. Чтобы снизить вероятность протечки кровли через деформационный шов уклоны на кровле сформированы таким образом, что вода уходит в разные стороны от деформационного шва. При устройстве деформационного шва кровельный ковер разрывают. В качестве пароизоляционной мембраны в конструкции деформационного шва используется рулонная резина.

Внутренний отвод воды - требует установки на крыше специальных водоприемных воронок, соединенных с чугунными стояками, проходящими внутри здания; из стояков вода сливается в подземную ливневую сеть или канализацию. Система внутреннего водоотвода состоит из водоприемных воронок, водосточных труб, стояков и выпусков. Сеть трубопроводов от водоприемной воронки проводят в санузлах, углах коридоров и лестничной клетки из труб диаметром 150 мм, затем ее присоединяют к ливневой канализации.

Водоприемные воронки внутреннего водостока расположены равномерно по площади кровли на пониженных участках преимущественно вдоль каждого ряда разбивочных осей. На каждом участке кровли, ограниченном парапетами и деформационными швами рассоложено по две воронки. Водоприемные воронки расположены на расстоянии 450 мм от оси. Узлы водосточных воронок прикреплены к несущему основанию кровли и соединены со стояками через компенсаторы. Места примыкания водоприемной воронки усилены дополнительным слоем наплавляемого материала к фланцам.

Технологическая карта на монтаж сборного железобетонного фундамента включает область применения карты, технологию и организацию работ по монтажу сборного фундамента, выбор основных монтажных приспособлений и грузозахватных устройств, ведомость подсчета объемов работ по карте, калькуляцию затрат труда, машинного времени на монтаж фундаментных подушек и стеновых фундаментных блоков, расчет состава бригады, ведомость потребного количества инструмента, инвентаря и приспособлений, ведомость потребного количества материалов, конструкций, деталей и полуфабрикатов, требования к качеству и приемке работ, технику безопасности при производстве работ, технико-экономические показатели.

Технологическая карта на монтаж каркаса этажа включает область применения карты, технологию и организацию выполнения работ, ведомость подсчета объемов работ, ведомость потребности в основных материалах, полуфабрикатах, выбор метода монтажа конструкций, выбор основных монтажных приспособлений и грузозахватных устройств, выбор монтажного крана, калькуляцию затрат труда и машинного времени, контроль качества выполненных работ, материально-технические ресурсы, ведомость потребности в строительных машинах и средствах малой механизации, расчет состава бригады монтажников.

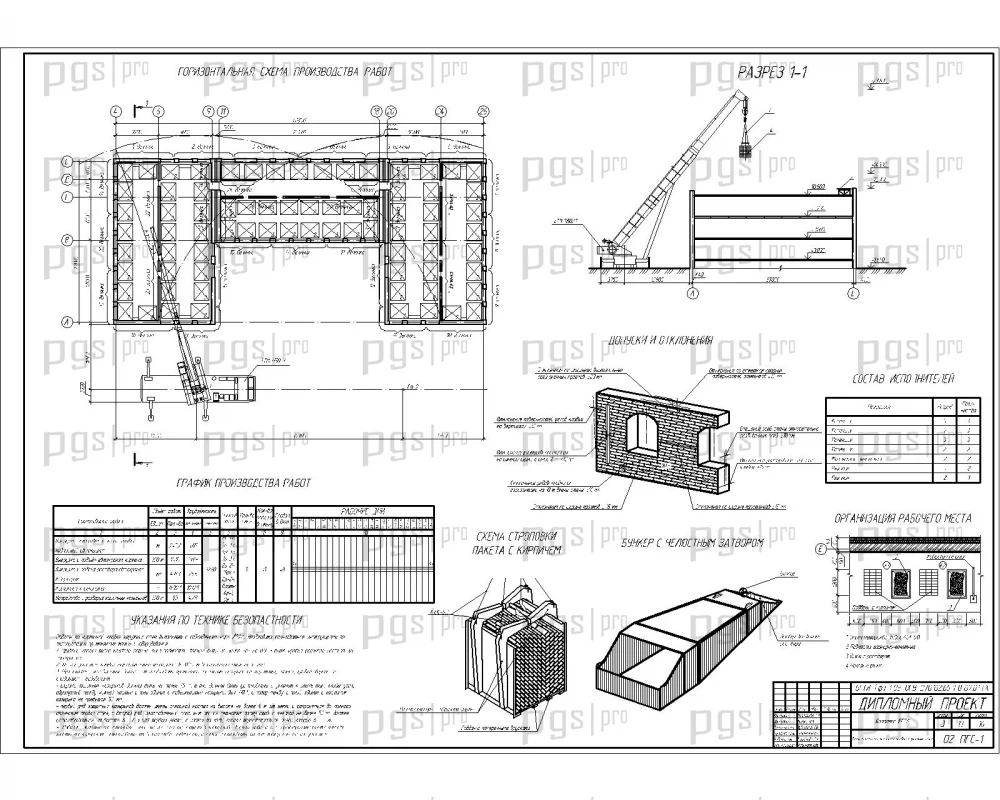

Технологическая карта на кладку кирпичных стен включает область применения, организацию и технологию выполнения работ, подсчет объемов кирпичной кладки, калькуляцию затрат труда, машинного времени на возведение наружных и внутренних стен, материально-технические ресурсы, требования к качеству работ, ведомость потребности материалов и полуфабрикатов, технику безопасности. Технологическая карта на устройство полов включает технологическую карту на устройство дощатых полов в шпунт с фризом, технологическую карту на устройство полов из керамических плиток при помощи клеточного шаблона, технологическую карту на устройство полов из линолеума, подсчет объемов работ по технологической карте на устройство полов, калькуляцию затрат труда, машинного времени на возведение стен второго этажа, материально-технические ресурсы, требования к качеству работ, технику безопасности.

Календарный план производства работ составлен с учетом последовательности и сроков выполнения строительно-монтажных работ, оптимизации критического пути строительства. Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций, расчет персонала, организацию складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды. Сводный сметный расчет стоимости строительства включает локальные сметы на общестроительные работы, технико-экономическое обоснование инженерных решений, технико-экономические показатели.

Диплом №1085 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 280 листов пояснительной записки и 17 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложный архитектурный объект: шесть блоков, объединенных переходом, разноэтажность (3–4 этажа), спортивный блок с бассейном — уникальный объект для защиты.
• Разнообразие конструкций: железобетонный каркас, фундаменты, кирпичные стены, сборные перекрытия, стропильные фермы, плоская рулонная кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: четыре технологические карты, календарный план, строительный генплан, сводный сметный расчет, технико-экономические показатели.
• Расчет в SCAD: современный проектно-вычислительный комплекс, соответствующий требованиям современного проектирования.
• Уникальные инженерные решения: бассейн с обходной дорожкой, стартовыми тумбочками, системой водоподготовки и гидроизоляции.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1085 по доступной цене — 4 500 рублей.
