Дипломный проект №1088 «Родильный дом в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий здравоохранения и предназначен для размещения медицинских, операционных и родовых палат, а также вспомогательных помещений родильного дома. Проект выполнен с учетом современных требований к функциональности, безопасности и энергоэффективности общественных зданий и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий.

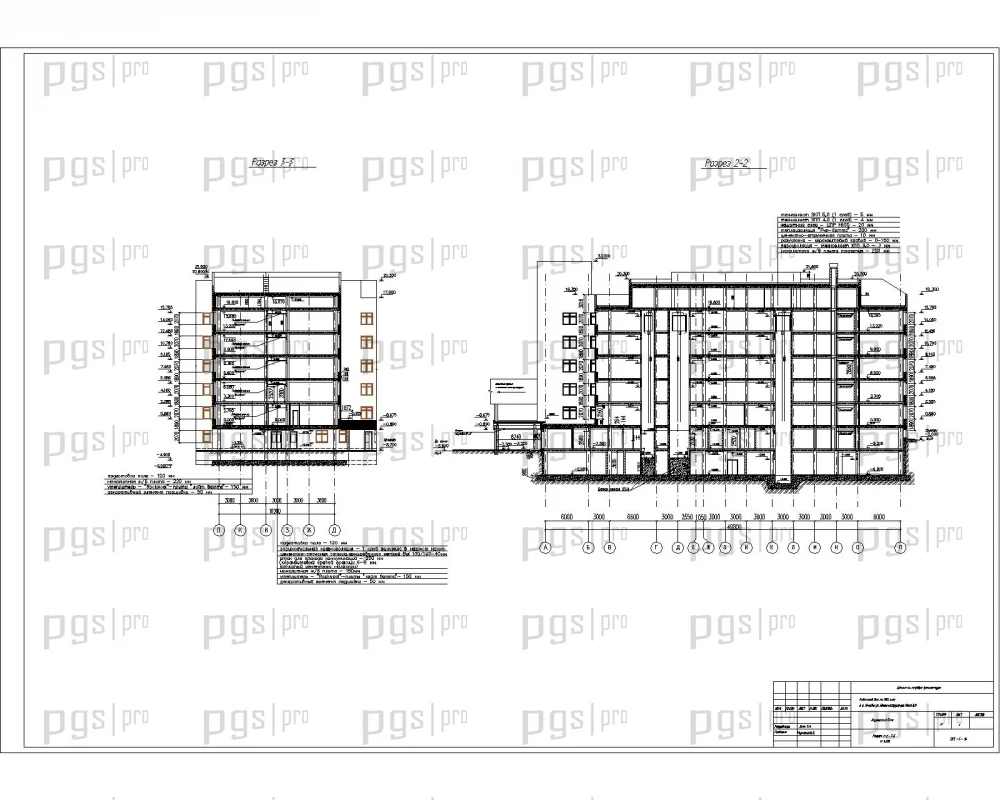

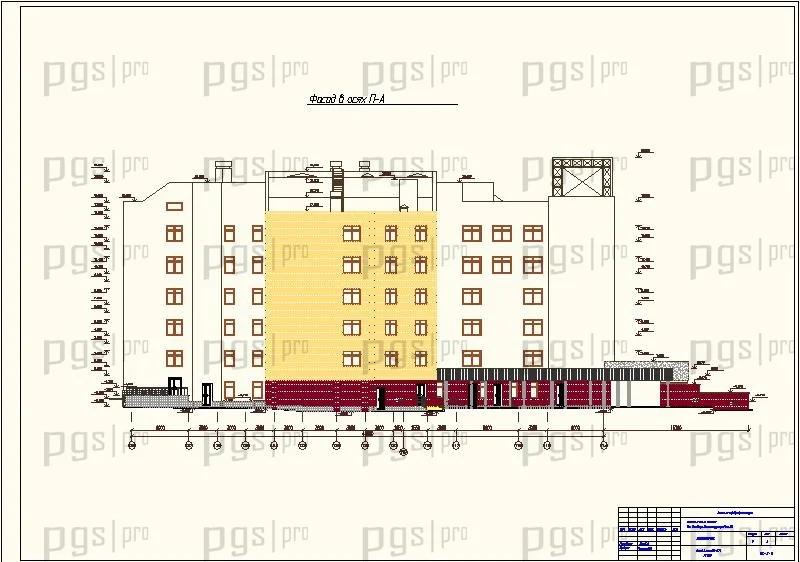

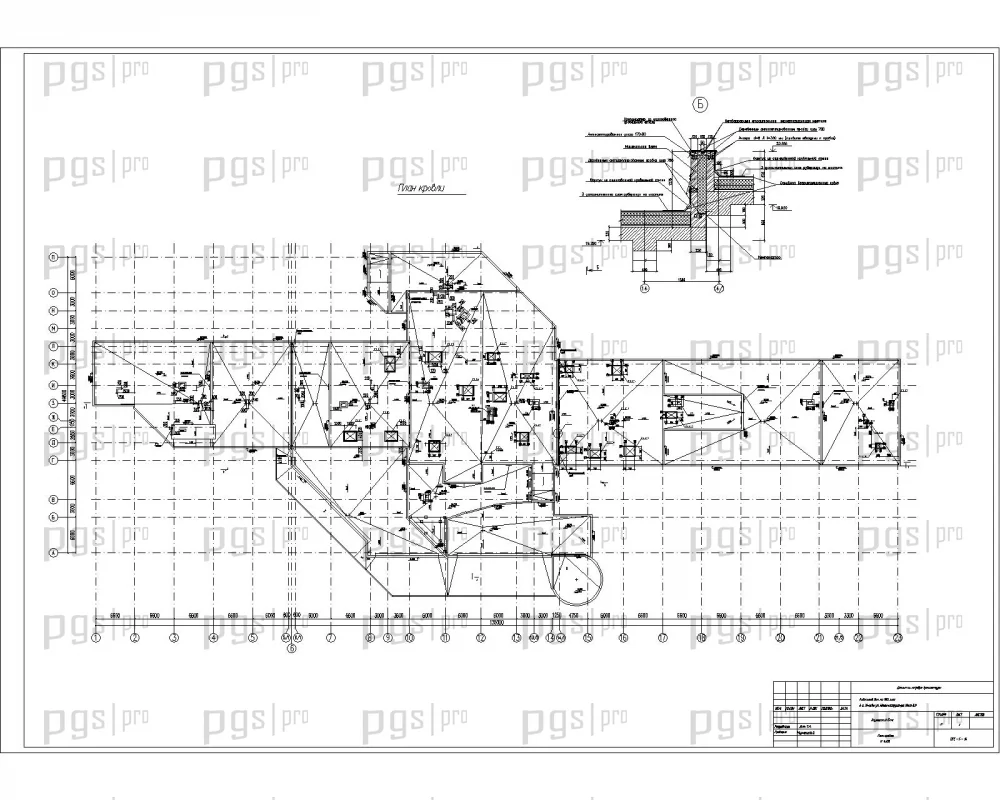

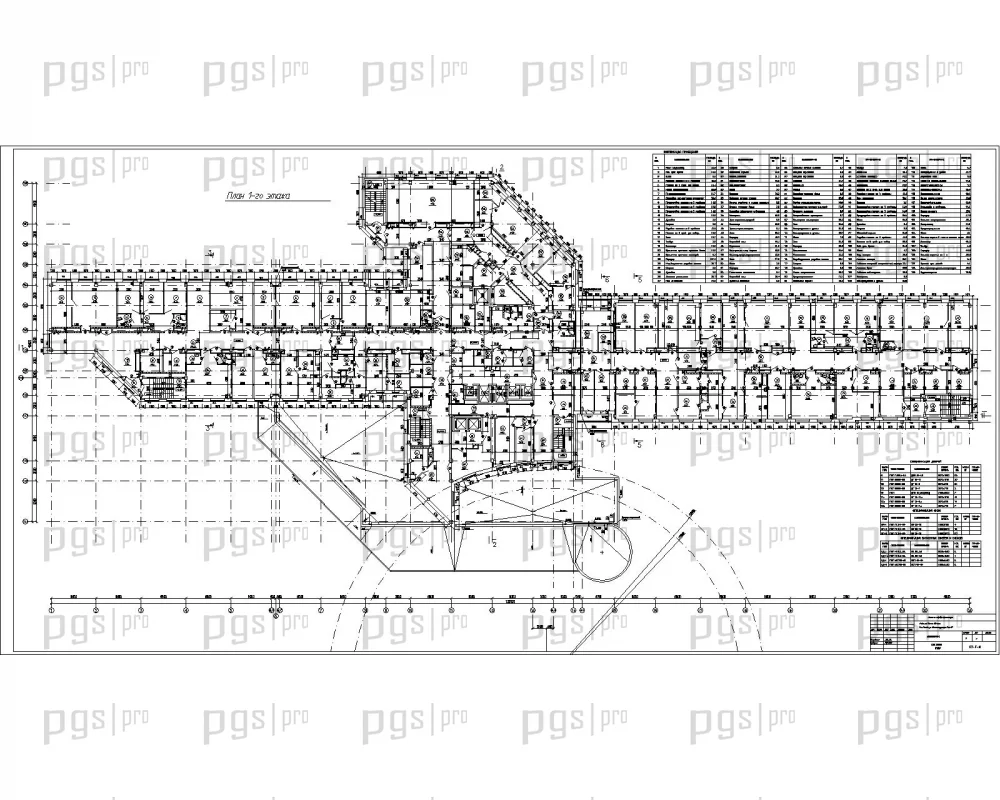

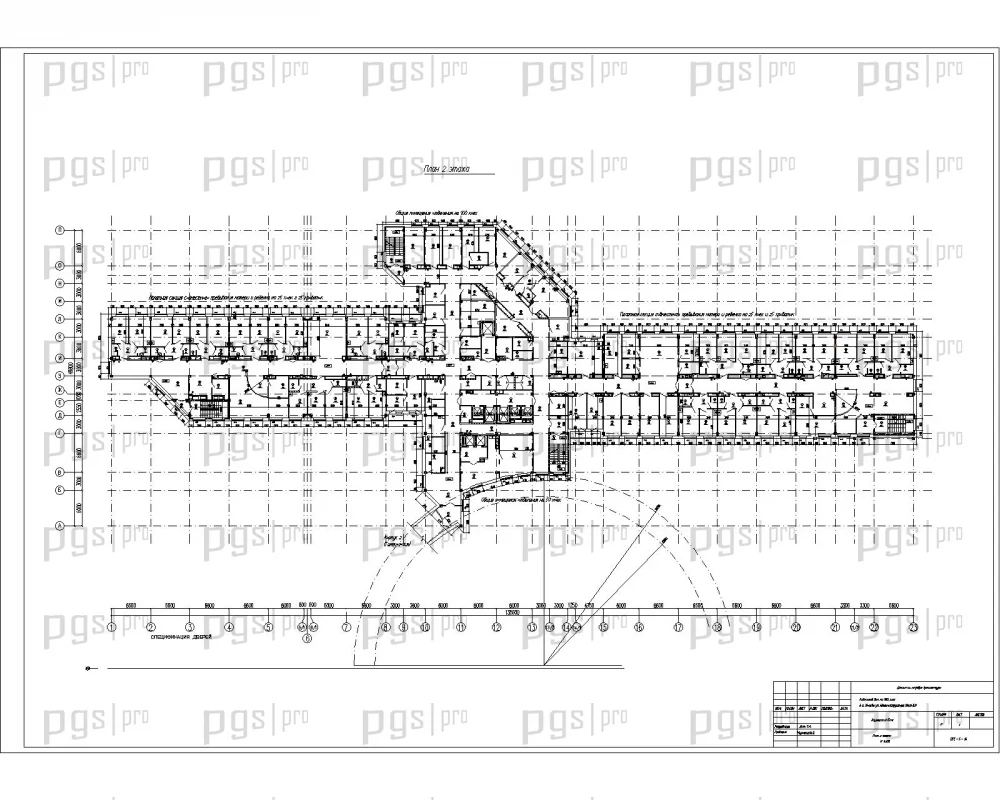

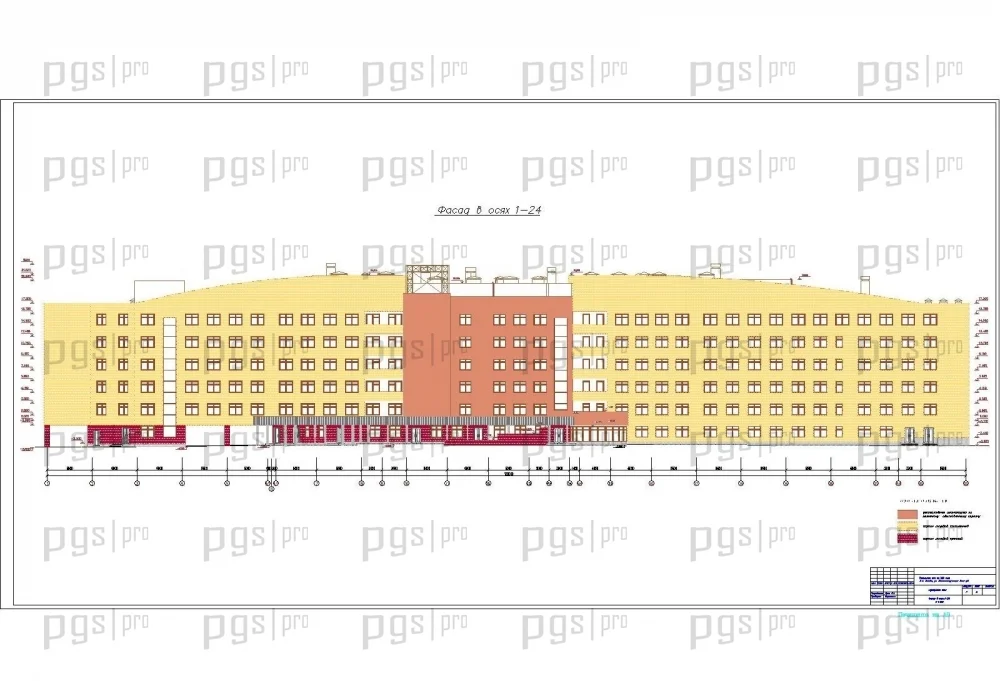

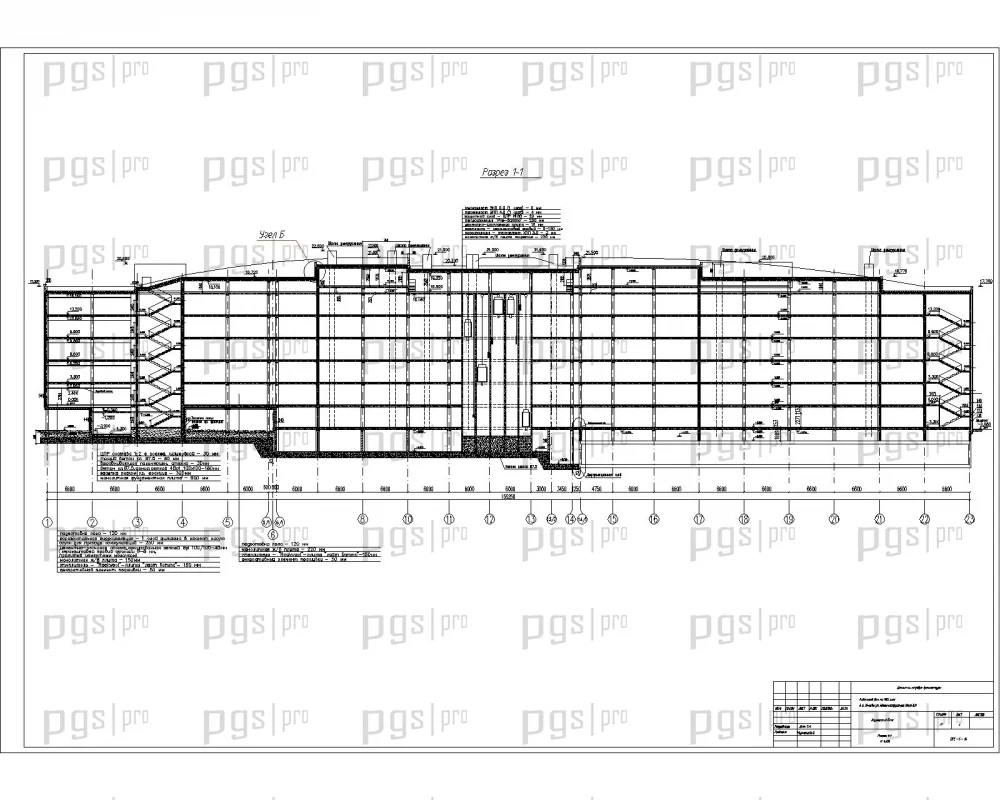

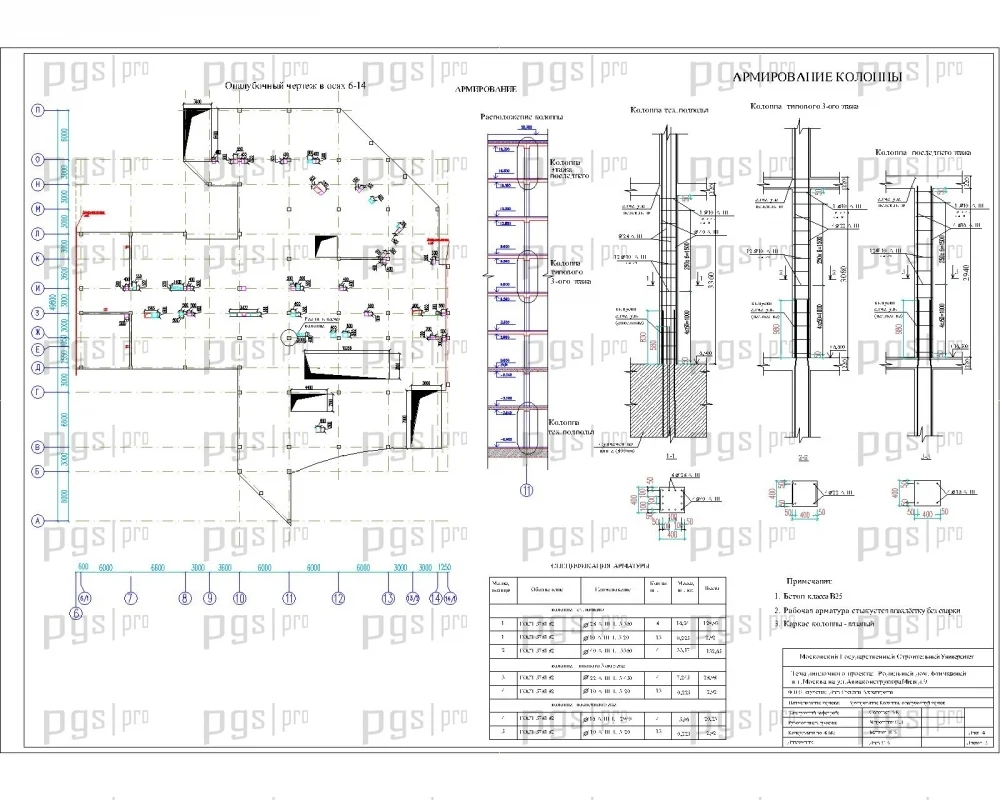

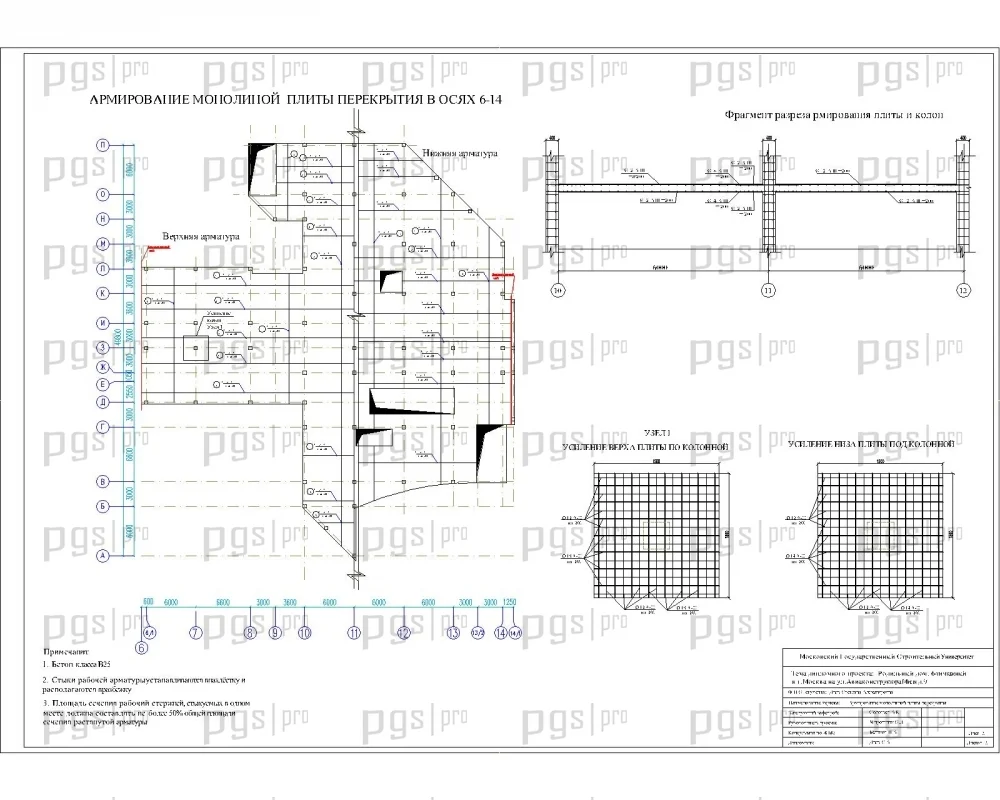

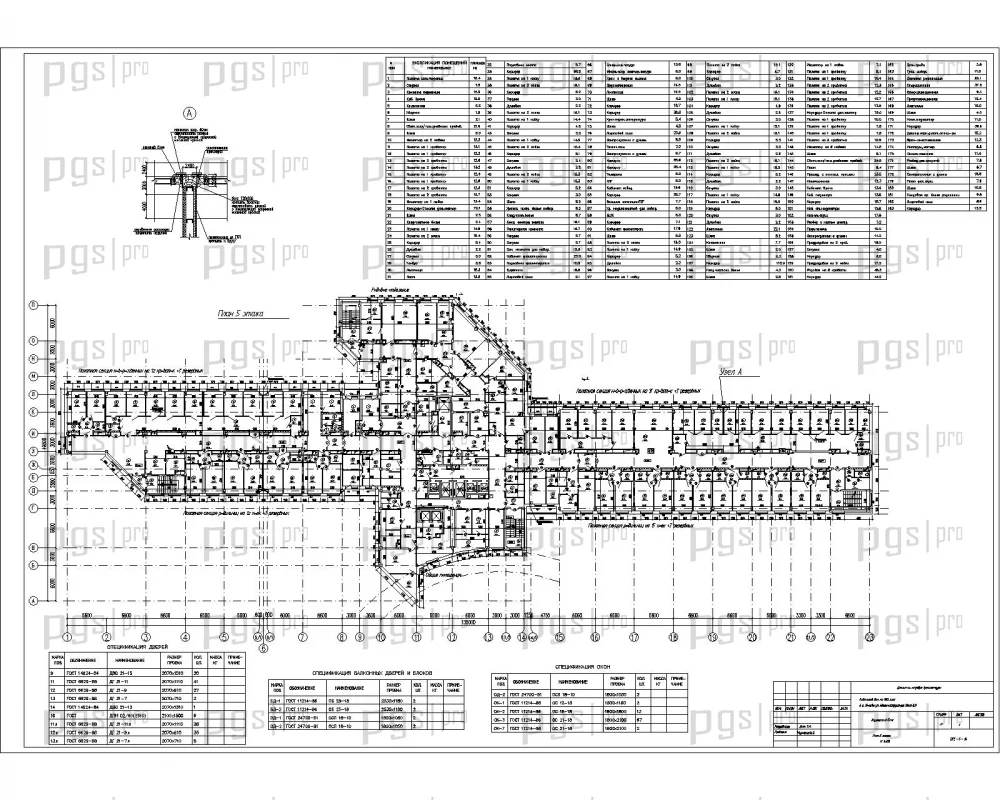

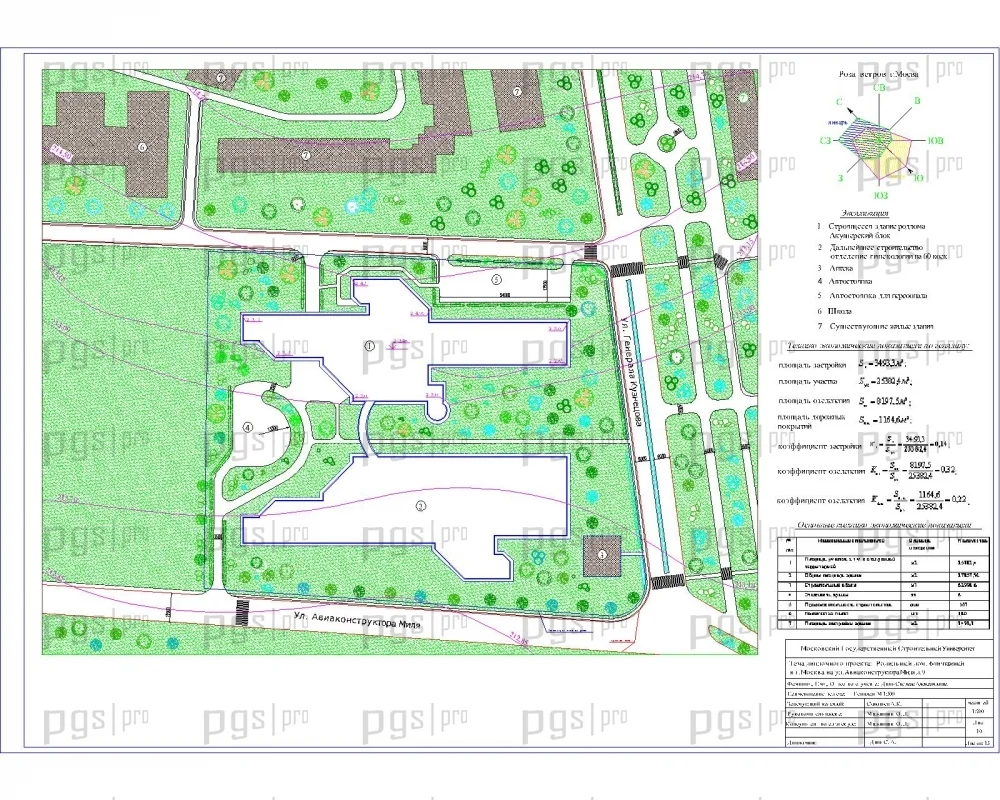

Состав графической части: фасады в осях 1–24 и 128–131, генеральный план, план подвала, цокольный этаж, планы 1, 2 и 5 этажей, план кровли, разрезы 1–1, 2–2 и 3–3, опалубочный чертеж, армирование колонны, армирование монолитной плиты перекрытия, технологическая карта на бетонирование этажа (оси 1–23), график производства работ, стройгенплан.

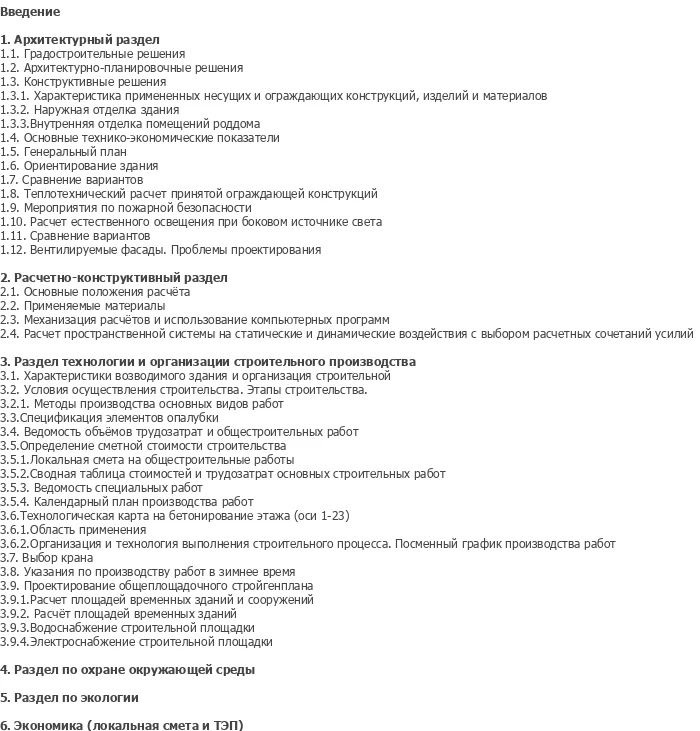

Состав пояснительной записки: архитектурный раздел (градостроительные решения, архитектурно-планировочные решения, конструктивные решения, характеристика примененных несущих и ограждающих конструкций, наружная отделка здания, внутренняя отделка помещений роддома, основные технико-экономические показатели, генеральный план, ориентирование здания, сравнение вариантов, теплотехнический расчет ограждающей конструкции, мероприятия по пожарной безопасности, расчет естественного освещения при боковом источнике света, вентилируемые фасады, проблемы проектирования), расчетно-конструктивный раздел (основные положения расчета, применяемые материалы, механизация расчетов и использование компьютерных программ, расчет пространственной системы на статические и динамические воздействия с выбором расчетных сочетаний усилий), раздел технологии и организации строительного производства (характеристика возводимого здания и организация строительной площадки, условия осуществления строительства, методы производства основных видов работ, спецификация элементов опалубки, ведомость объемов трудозатрат и общестроительных работ, определение сметной стоимости строительства, локальная смета, сводная таблица стоимости и трудозатрат, ведомость специальных работ, календарный план производства работ, технологическая карта на бетонирование этажа, выбор крана, указания по производству работ в зимнее время, проектирование общеплощадочного стройгенплана), раздел по охране окружающей среды, раздел по экологии, экономика (локальная смета и ТЭП).

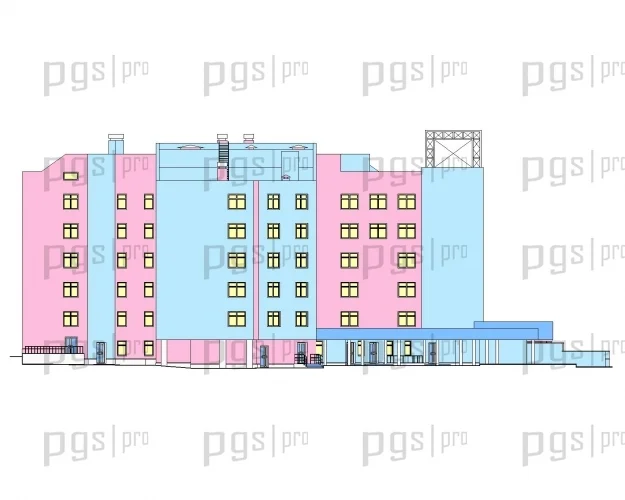

Проектируемый объект — родильный дом по улице Авиаконструктора Миля в городе Москва, представляющий собой 6-этажное здание с подвалом и цокольным этажом. Габаритные размеры здания в плане составляют 135,0 м в длину и 49,8 м в ширину, высота здания — 21,5 м. Здание имеет 1 подземный этаж, занятый под технические помещения.

Здание предназначено для размещения медицинских кабинетов, операционных и родовых палат, а также вспомогательных и технических помещений. Архитектурный облик формируется сочетанием монолитно-каркасной конструктивной схемы с заполнением проемов кирпичом. Данный ПГС дипломный проект подходит для защиты по специальности «Промышленное и гражданское строительство» и может использоваться как шаблон проекта для разработки аналогичных общественных зданий здравоохранения.

Если вы ищете, где купить проект или скачать проект по направлению ПГС с полным расчетом в «ЛИРА» — диплом №1088 предлагает оптимальное соотношение цены и качества. Проект выполнен в AutoCAD с пояснительной запиской на 111 листов.

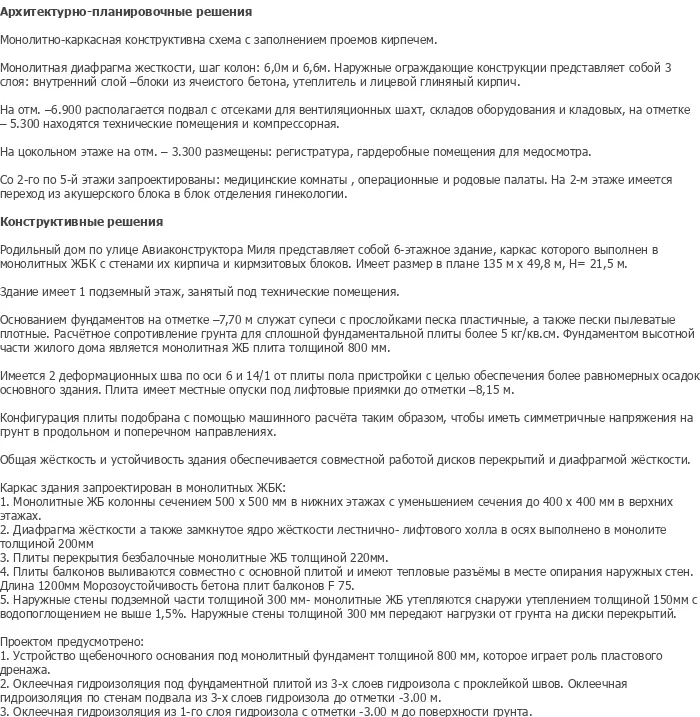

Монолитно-каркасная конструктивная схема с заполнением проемов кирпичом. Монолитная диафрагма жесткости, шаг колонн: 6,0 м и 6,6 м. Наружные ограждающие конструкции представляют собой 3 слоя: внутренний слой — блоки из ячеистого бетона, утеплитель и лицевой глиняный кирпич.

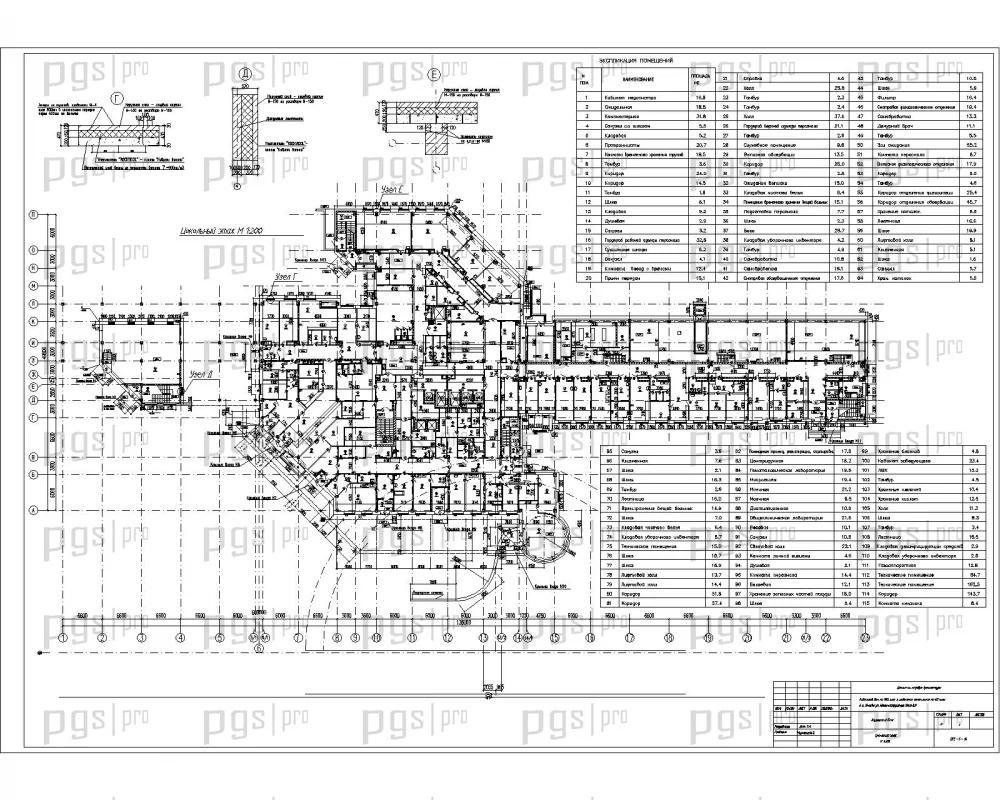

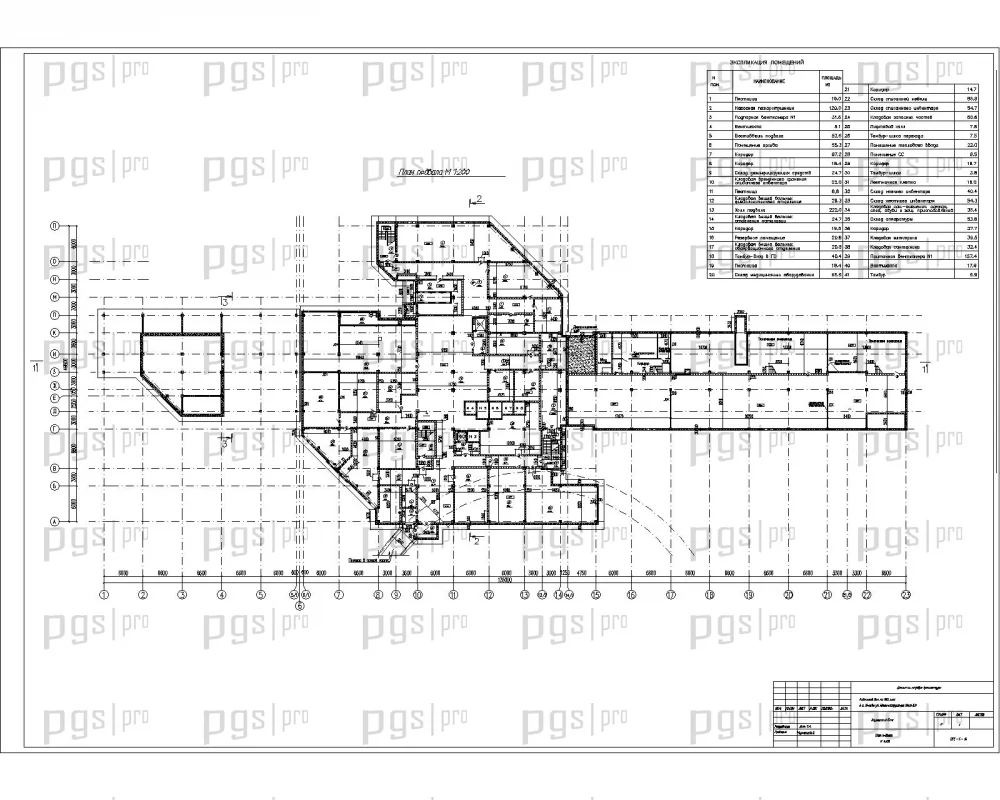

На отметке -6.900 располагается подвал с отсеками для вентиляционных шахт, складов оборудования и кладовых, на отметке -5.300 находятся технические помещения и компрессорная. В цокольном этаже на отметке -3.300 размещены: регистратура, гардеробные помещения для медосмотра.

Со 2-го по 5-й этажи запроектированы: медицинские комнаты, операционные и родовые палаты. На 2-м этаже имеется переход из акушерского блока в блок отделения гинекологии.

Функциональное зонирование здания обеспечивает четкое разделение потоков пациентов, персонала и посетителей. Помещения имеют естественное освещение через оконные проемы. Внутренняя отделка помещений роддома выполнена с учетом требований к медицинским учреждениям.

Родильный дом по улице Авиаконструктора Миля представляет собой 6-этажное здание, каркас которого выполнен в монолитных ЖБК с стенами их кирпича и кирпичных блоков. Имеет размер в плане 135 м × 49,8 м, H=21,5 м. Здание имеет 1 подземный этаж, занятый под технические помещения.

Основанием здания служат на отметке -7,70 м служат супеси с прослойками песка пластичные, а также пески пылеватые плотные. Расчетное сопротивление грунта для площадной фундаментальной плиты более 5 кг/кв.см. Фундаментом высотной части жилого дома является монолитная ЖБ плита толщиной 800 мм.

Имеется 2 деформационных шва по оси 6 и 14/1 от плиты поля пристройки с целью обеспечения более равномерных осадок основного здания. Плита имеет местные опуски под лифтовые приямки до отметки -8,15 м. Конфигурация плиты подобрана с помощью машинного расчета таким образом, чтобы иметь симметричные напряжения на грунт в продольном и поперечном направлениях.

Общая жесткость и устойчивость здания обеспечивается совместной работой дисков перекрытий и диафрагмой жесткости. Каркас здания запроектирован в монолитных ЖБК: 1. Монолитные ЖБ колонны сечением 500 × 500 мм в нижних этажах с уменьшением сечения до 400 × 400 мм в верхних этажах. 2. Диафрагма жесткости а также замкнутое ядро жесткости лестнично-лифтового холла в осях выполнено в монолите толщиной 200мм. 3. Плиты перекрытия безбалочные монолитные ЖБ толщиной 220мм. 4. Плиты безбалок выложатся совместно с основной плитой и имеют тепловые разъемы в месте опирания наружных стен. Длина 22мм Морозоустойчивость бетона плит балконов F 75. 5. Наружные стены подземной части толщиной 300 мм- монолитные ЖБ утепляются снаружи утеплением толщиной 150мм с водопоглощением не выше 1,5%. Наружные стены толщиной 300 мм передают нагрузки от грунта на диски перекрытий.

Проектом предусмотрено: 1. Устройство щебеночного основания под монолитный фундамент толщиной 800 мм, которое играет роль пластового дренажа. 2. Оклеечная гидроизоляция под фундаментной плитой из 3-х слоев гидроизола с проклейкой швов. Оклеечная гидроизоляция по стенам подвала из 3-х слоев гидроизола до отметки -3.00 м. 3. Оклеечная гидроизоляция из 1-го слоя гидроизола с отметки -3.00 и до поверхности грунта.

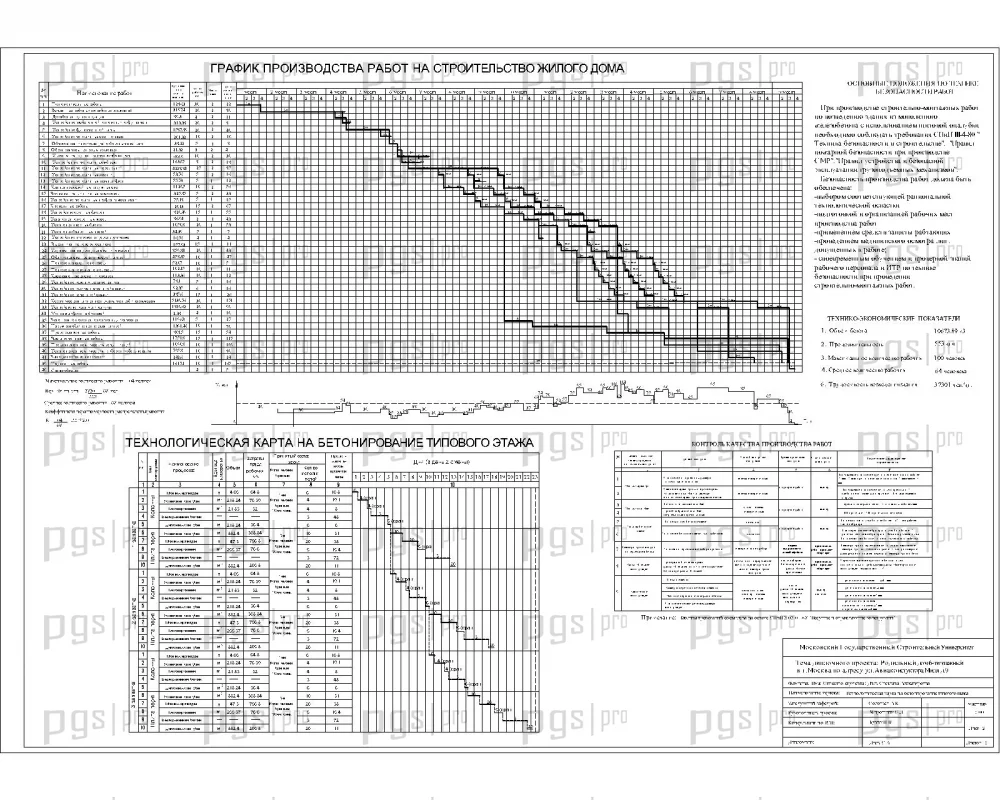

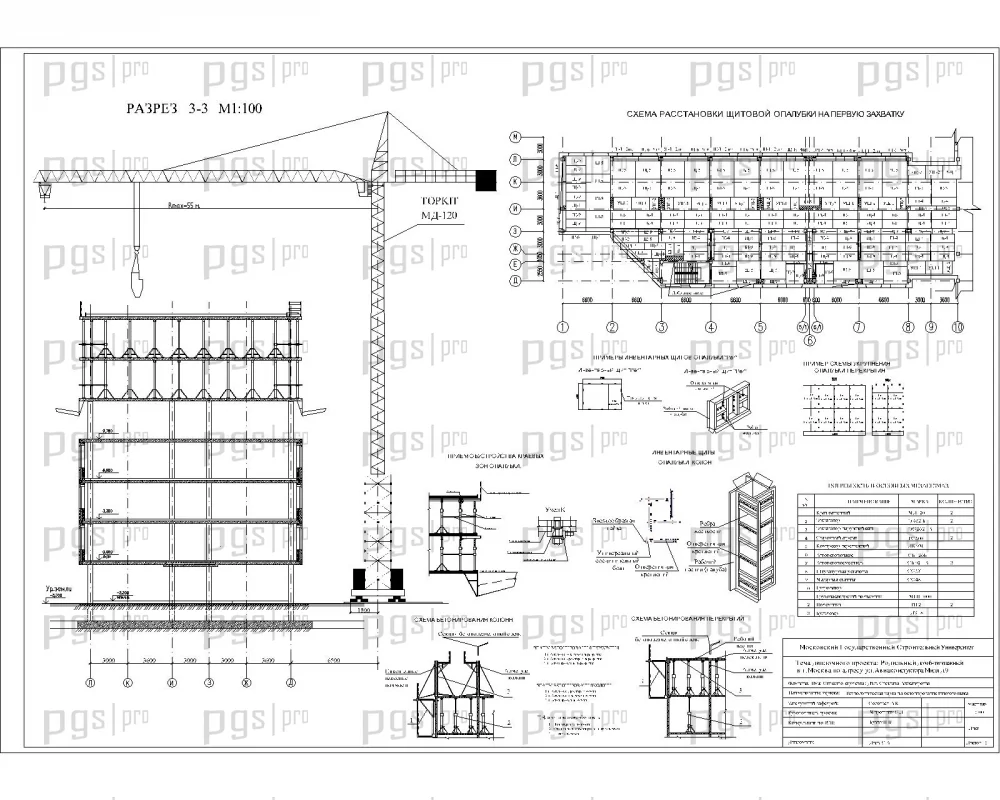

Технологическая карта на бетонирование типового этажа включает область применения, организацию и технологию выполнения строительного процесса, посменный график производства работ. Ведомость объемов трудозатрат и общестроительных работ содержит калькуляцию затрат труда, машинного времени на возведение основных конструкций.

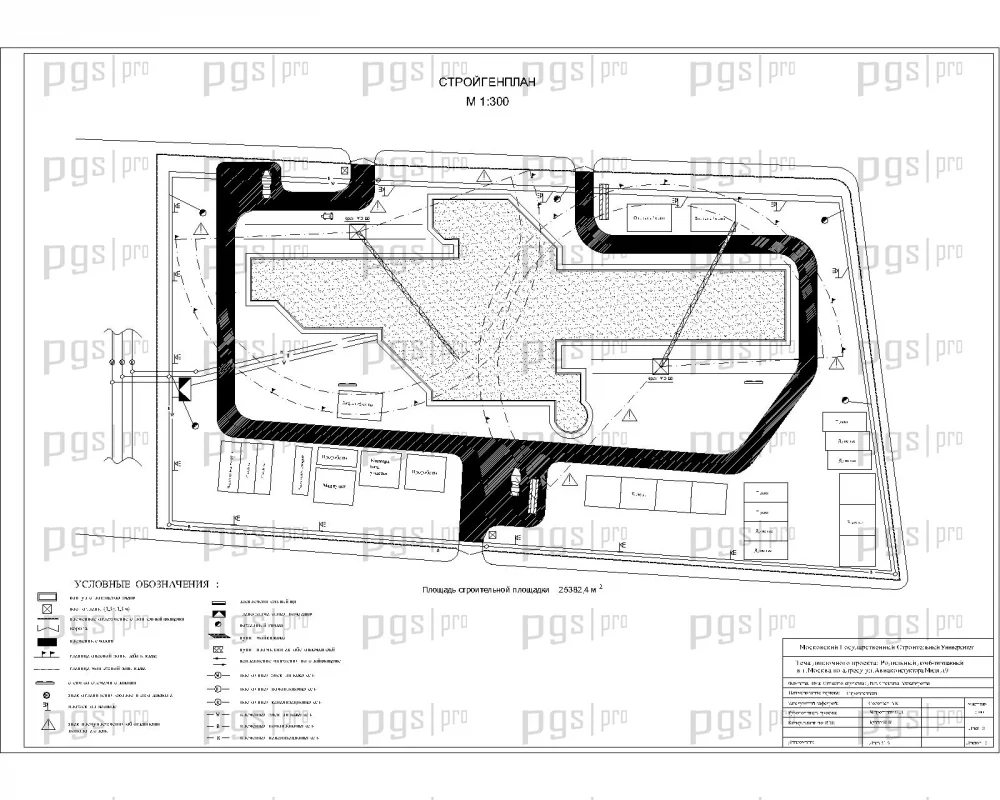

Календарный план производства работ составлен с учетом последовательности и сроков выполнения строительно-монтажных работ, оптимизации критического пути строительства. Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций, расчет персонала, организацию складского хозяйства, освещение, водоснабжение и электроснабжение строительной площадки.

Выбор крана произведен с учетом грузоподъемности, вылета стрелы и высоты подъема. Указания по производству работ в зимнее время включают мероприятия по обогреву бетона и защите конструкций от негативного воздействия низких температур.

Диплом №1088 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 111 листов пояснительной записки и 16 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложный архитектурный объект: 6-этажное здание родильного дома с подвалом и цокольным этажом — уникальный объект для защиты.
• Монолитно-каркасная конструктивная схема: монолитные железобетонные колонны, диафрагмы жесткости, монолитные плиты перекрытия — расчет и конструирование всех основных элементов.
• Расчет в «ЛИРА»: современный проектно-вычислительный комплекс, соответствующий требованиям современного проектирования.
• Практическая направленность: технологическая карта на бетонирование типового этажа, календарный план, стройгенплан, локальная смета и ТЭП.
• Уникальные инженерные решения: монолитная плита фундамента толщиной 800 мм, деформационные швы, вентилируемые фасады.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1088 по доступной цене — 4 000 рублей.
