Диплом №1090 "Пожарное депо в г. Печора"

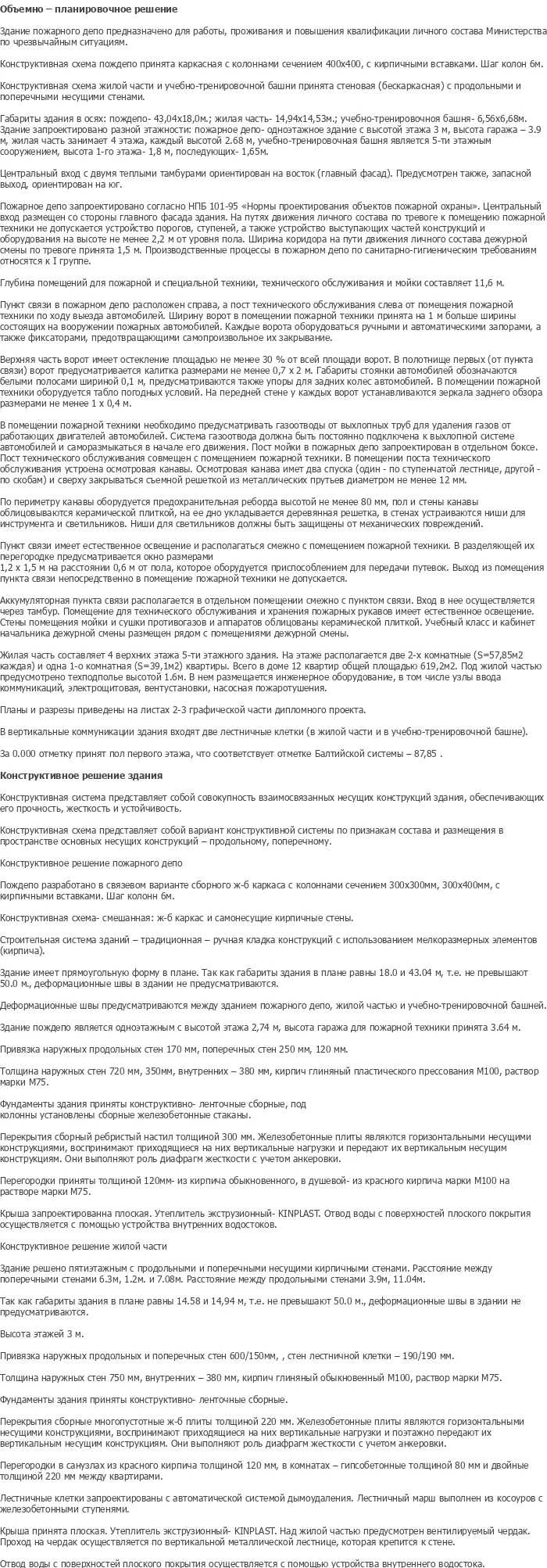

Представленный ПГС дипломный проект под номером 1090 — это масштабная и детально проработанная выпускная работа отличного качества, посвященная проектированию комплекса пожарного депо в городе Печора. Эта дипломная работа содержит полный комплект технической, архитектурной и сметной документации. В состав графической части входит 12 листов детализированных чертежей, выполненных в программе AutoCAD (формат dwg), а также программные файлы визуализации объекта. Расчетно-теоретическая база оформлена в виде объемной пояснительной записки на 279 листах в формате MS Word. Студенты строительных специальностей могут купить проект в качестве надежной основы или скачать проект, чтобы получить качественный шаблон проекта для дальнейшей доработки.

В отличие от простых и типовых работ, таких как проект 2 этажного жилого дома, данный готовый диплом ПГС рассматривает многосоставный инфраструктурный объект. Проектируемый комплекс пожарного депо в городе Печора функционально и пространственно разделен на 3 независимые части: непосредственно пожарное депо, высотную тренировочную башню и отдельную жилую часть для размещения персонала.

Каждый из блоков имеет свои индивидуальные габариты: здание пожарного депо имеет размеры 43,04х18,0 м и высоту 4,96 м; тренировочная башня возвышается на 20,20 м при основании 6,56х6,68 м; жилая часть имеет параметры 14,94х14,53 м при высоте 17,19 м. Такое разделение обусловлено спецификой несения службы пожарными подразделениями и нормативными требованиями к объектам МЧС.

Архитектурно-планировочные решения комплекса базируются на строгом функциональном зонировании территорий и зданий. Пожарное депо включает гараж для спецтехники, диспетчерскую, помещения для обслуживания оборудования и склады. Тренировочная башня интегрирована в генплан для обеспечения постоянной физической и профессиональной подготовки личного состава. Жилой блок оборудован всем необходимым для комфортного проживания сотрудников в период несения дежурства.

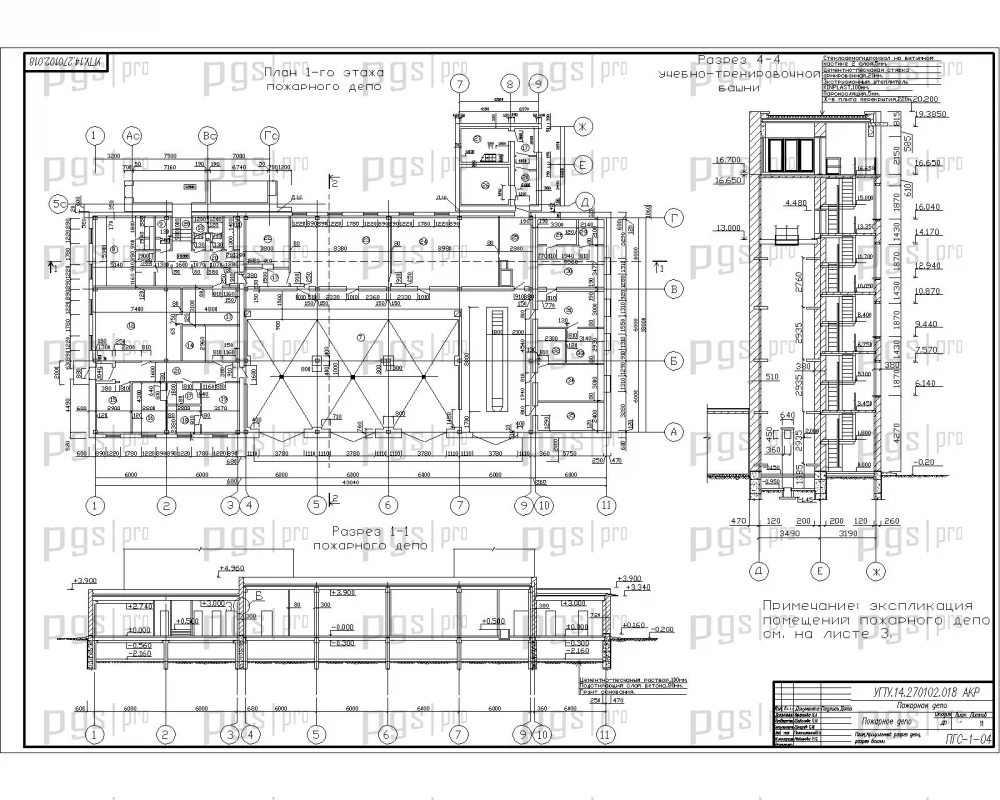

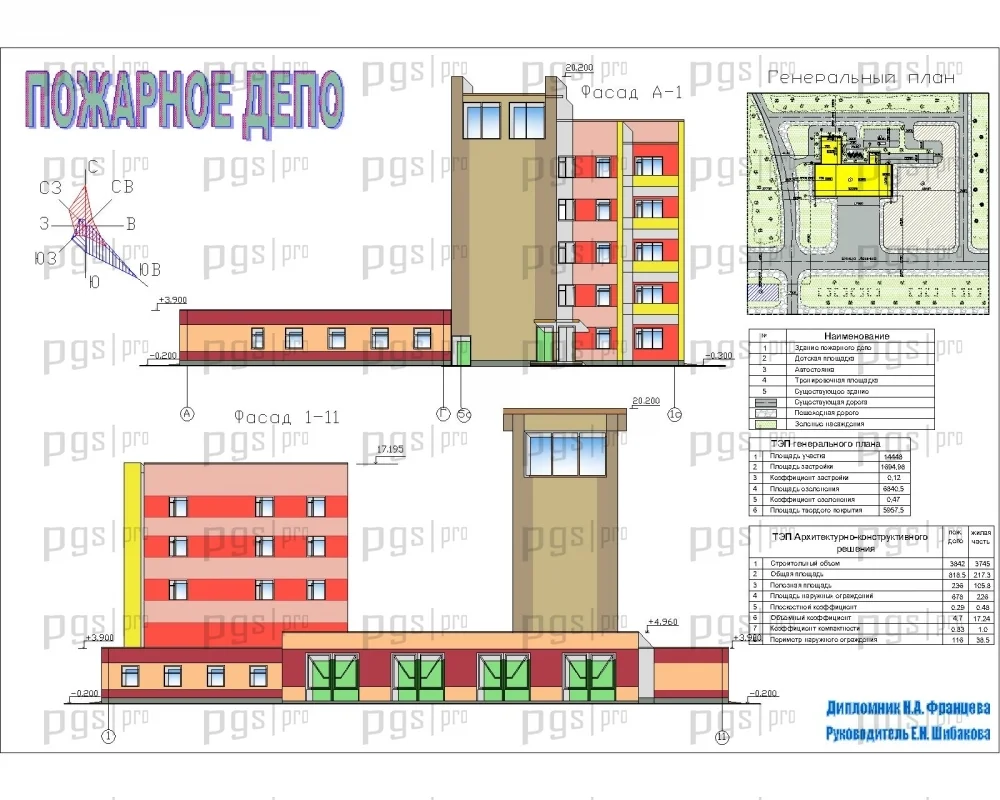

Архитектурная часть проекта визуализирована на 4 графических листах AutoCAD. Существенным плюсом данной работы является наличие в комплекте готовых программных файлов визуализации объекта, что позволяет наглядно оценить эстетические и пространственные характеристики проектируемого пожарного депо.

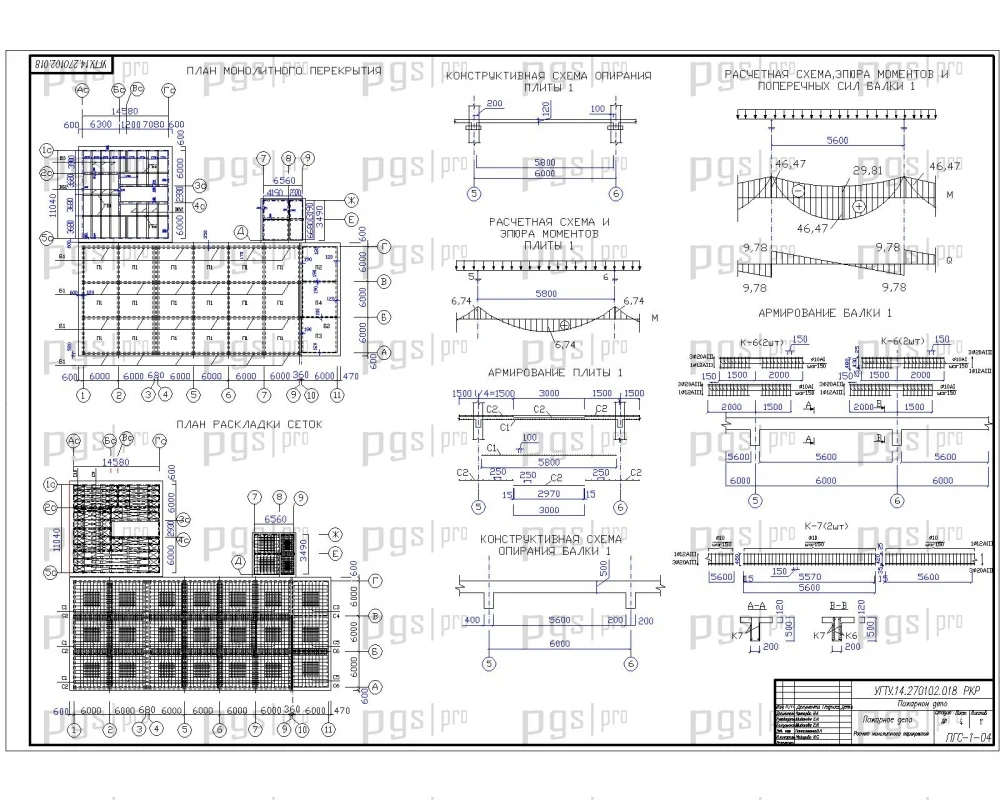

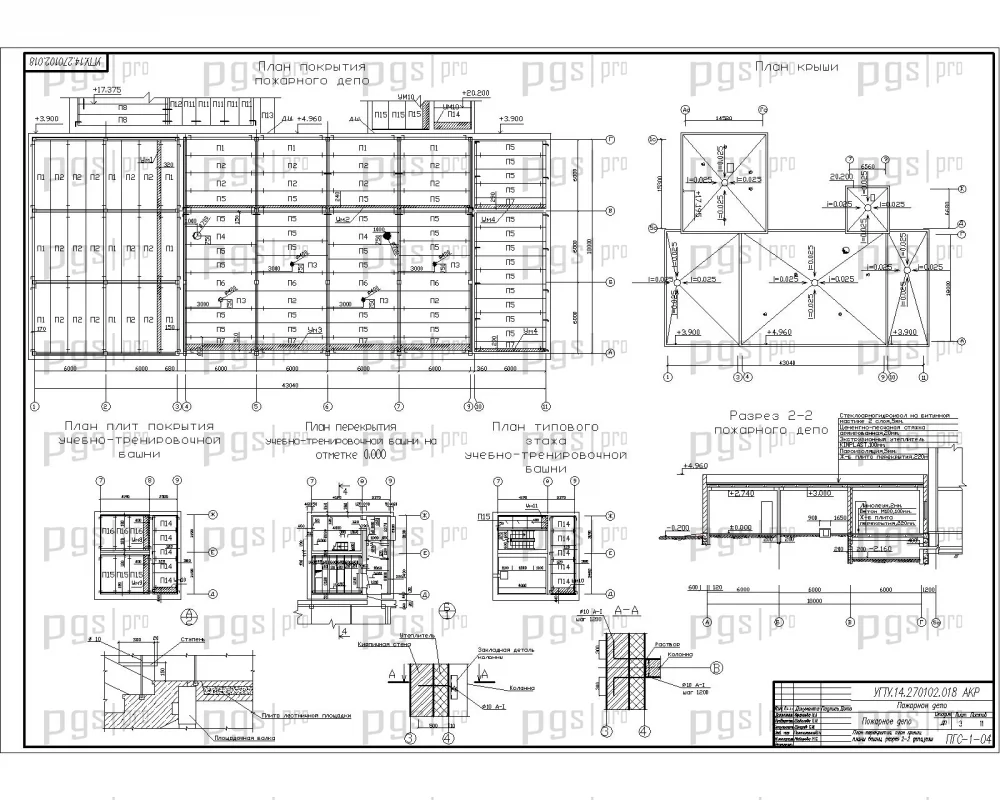

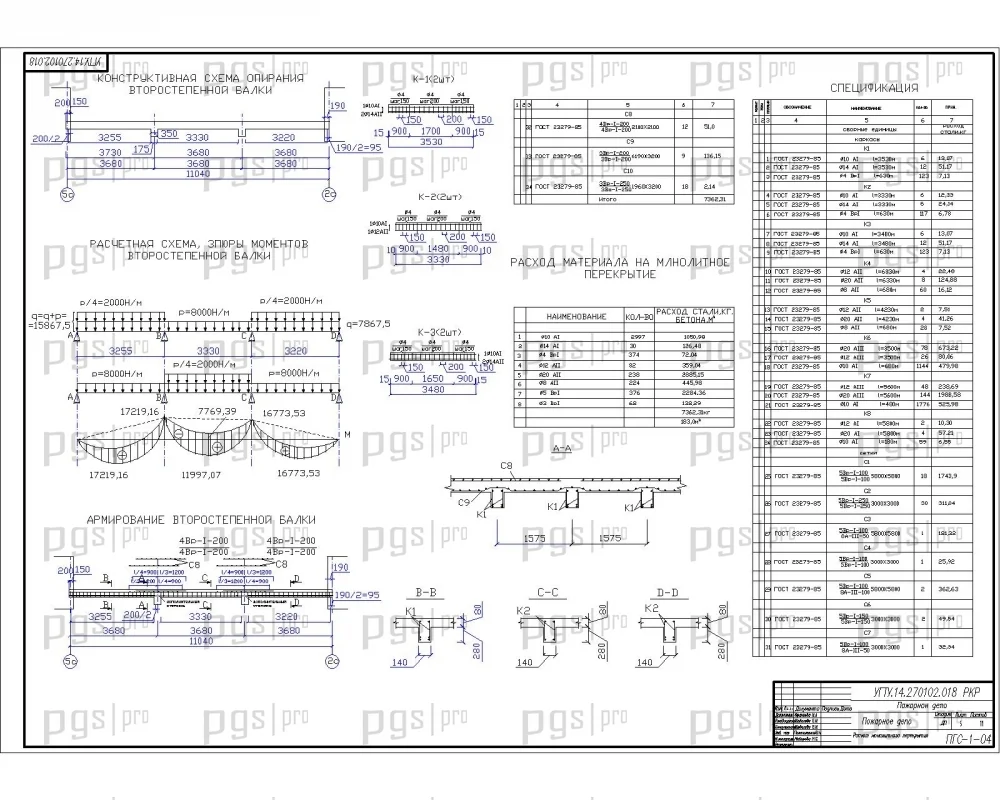

Из-за разного назначения блоков здания имеют различные конструктивные схемы. Конструктивная схема пожарного депо — смешанная: пространственный железобетонный каркас комбинируется с самонесущими стенами из глиняного кирпича пластического прессования. В качестве перекрытий депо используется сборный ребристый настил толщиной 300 мм. Фундамент под депо — сборный ленточный, а под колонны устанавливаются железобетонные фундаменты стаканного типа.

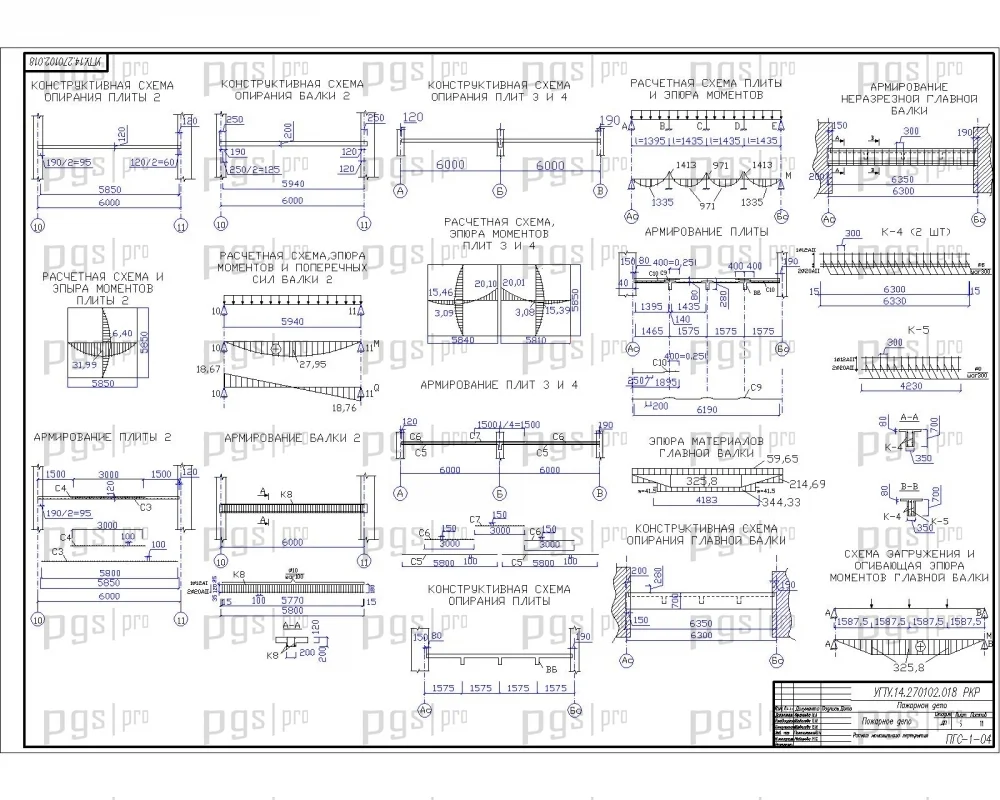

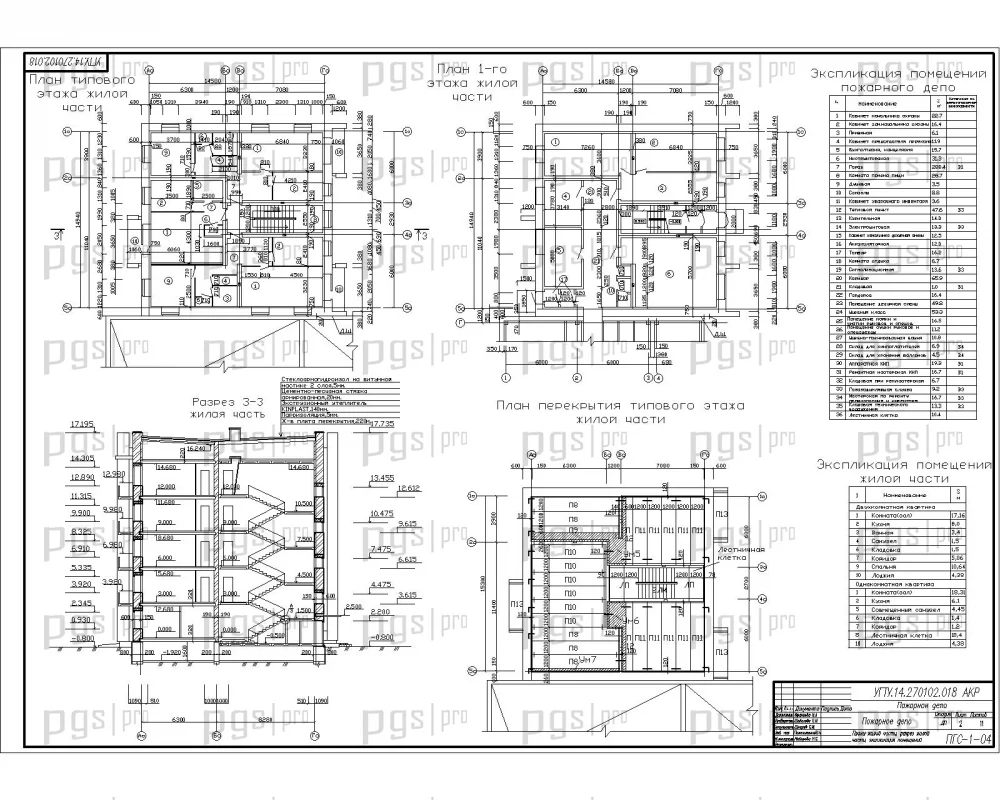

Конструктивная схема жилой части — бескаркасная, опирающаяся на продольные и поперечные несущие кирпичные стены. Фундамент жилого блока запроектирован ленточным сборным, перекрытия выполняются из сборных многопустотных железобетонных плит. Кровля всех блоков плоская, утепленная современным материалом KINPLAST. Принципиальным достоинством проекта является то, что расчет конструкций выполнен классическим ручным способом, что высоко ценится на защите.

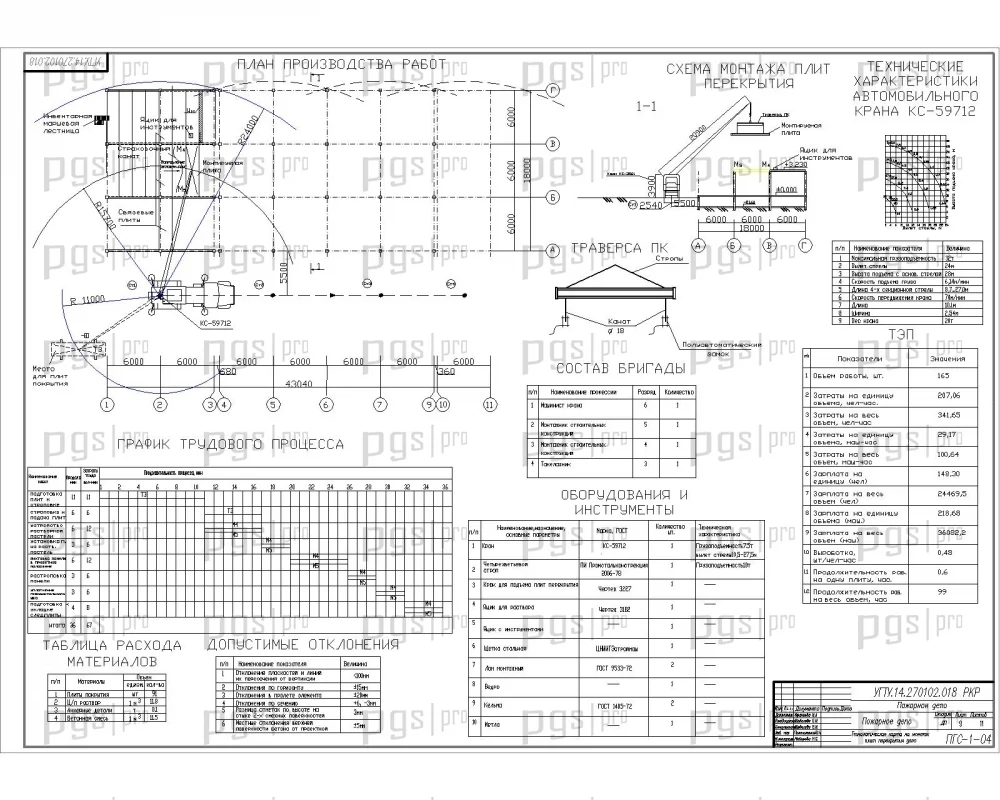

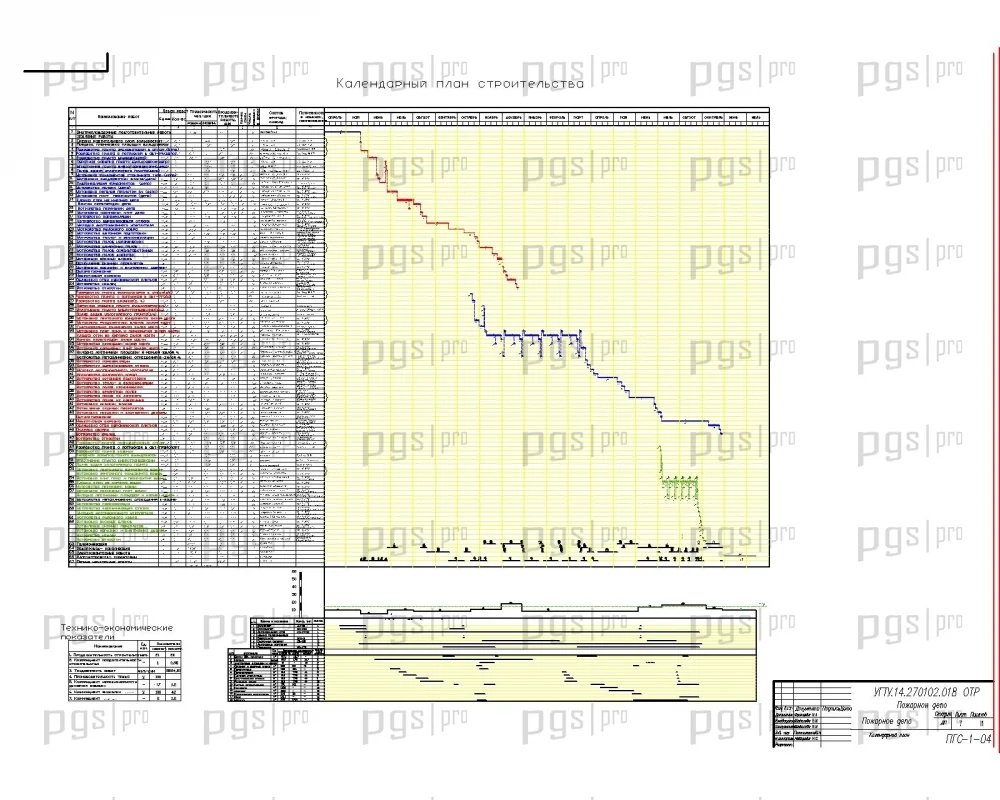

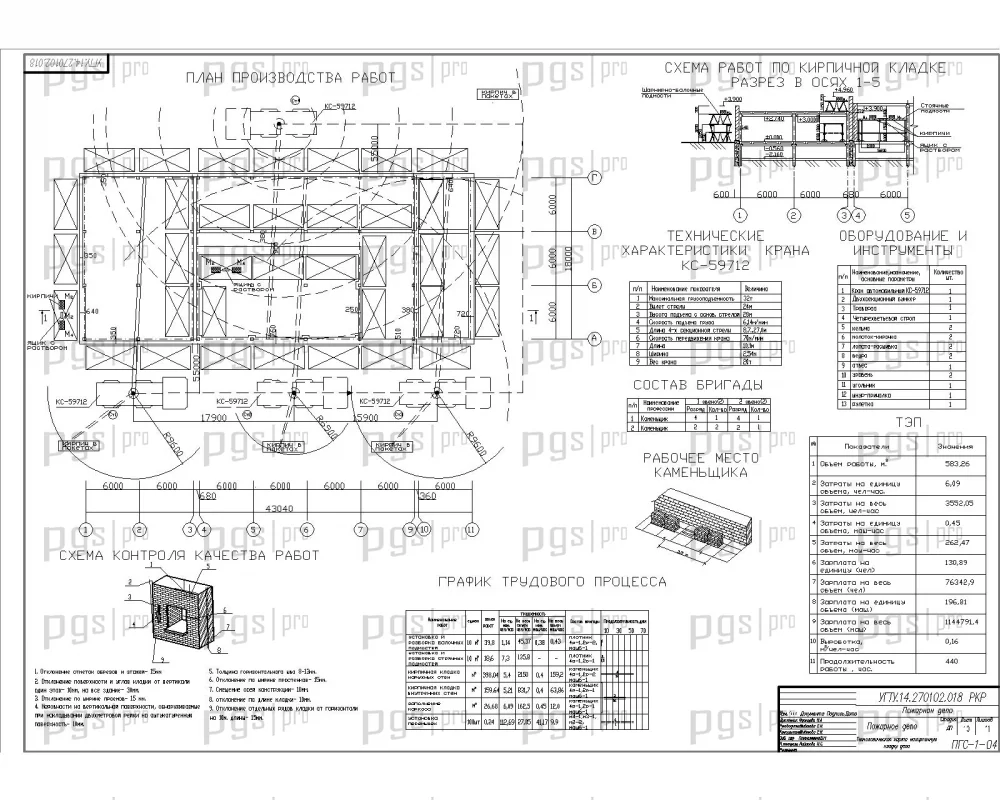

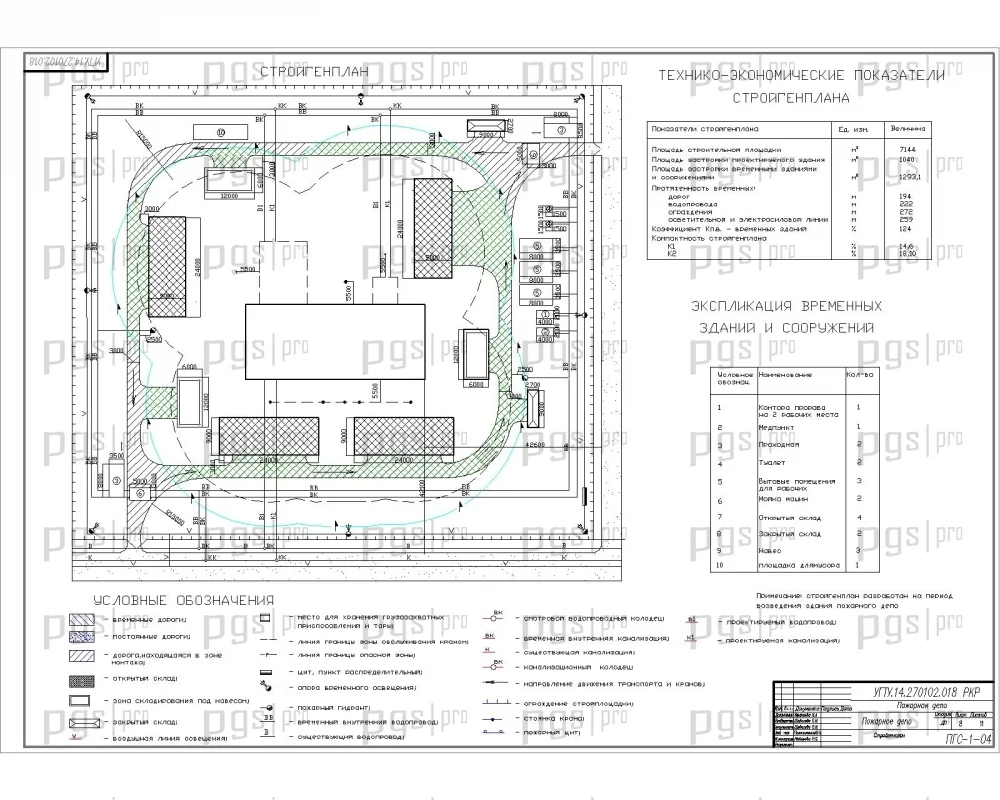

Организационно-технологический раздел дипломной работы всесторонне описывает безопасный и эффективный процесс возведения многосоставного комплекса. В пояснительной записке детально разработаны две профильные технологические карты: ТК на кирпичную кладку стен депо и ТК на монтаж ребристых плит перекрытия депо.

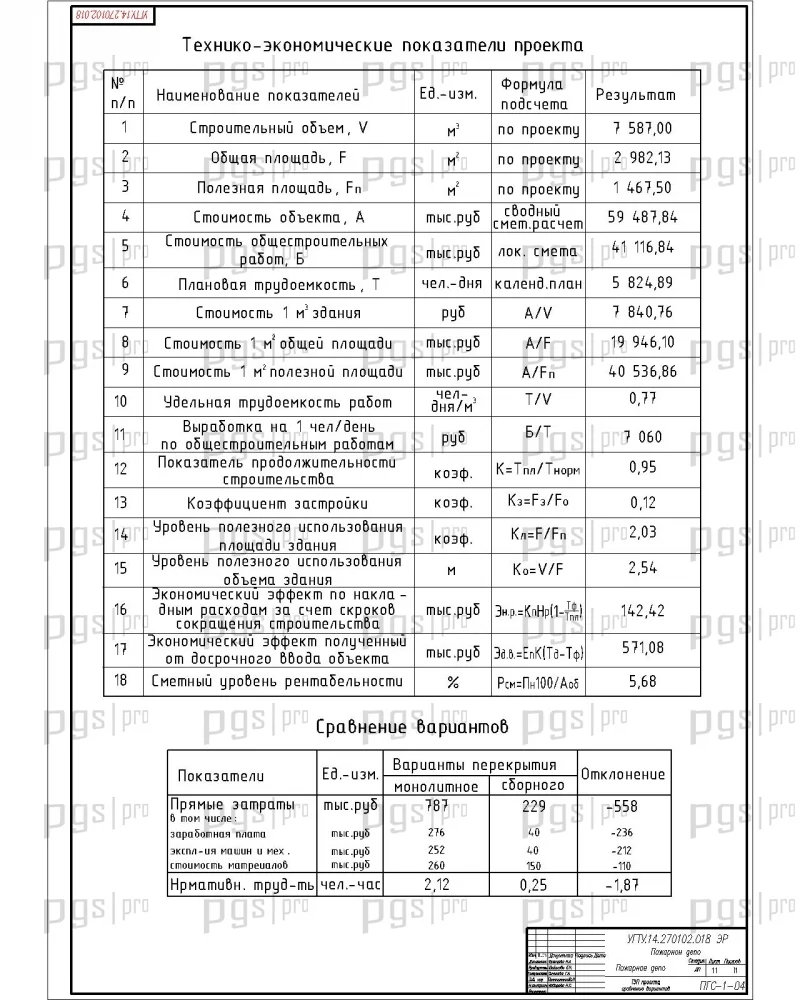

Кроме того, проект включает в себя проработанную экономическую часть. В составе пояснительной записки представлены локальный сметный расчет и локальный ресурсный сметный расчет, позволяющие достоверно определить стоимость строительства пожарного депо в текущих ценах.

Данная выпускная квалификационная работа представляет собой отличный исследовательский и проектировочный материал, обладающий множеством преимуществ:

• Сложный, многоблочный объект проектирования: депо, 20-метровая башня и жилой корпус.
• Наличие программных файлов визуализации для наглядной презентации объекта.
• Обширная графическая часть из 12 качественных чертежей (формат dwg).
• Фундаментальная пояснительная записка объемом 279 листов (MS Word).
• Классический ручной расчет несущих элементов конструкций.
• Разнообразие конструктивных схем (каркасная и бескаркасная кирпичная) в одном проекте.
• Наличие подробной экономической части со сметными расчетами.
