1. Специальность: ПГС (Промышленное и гражданское строительство).

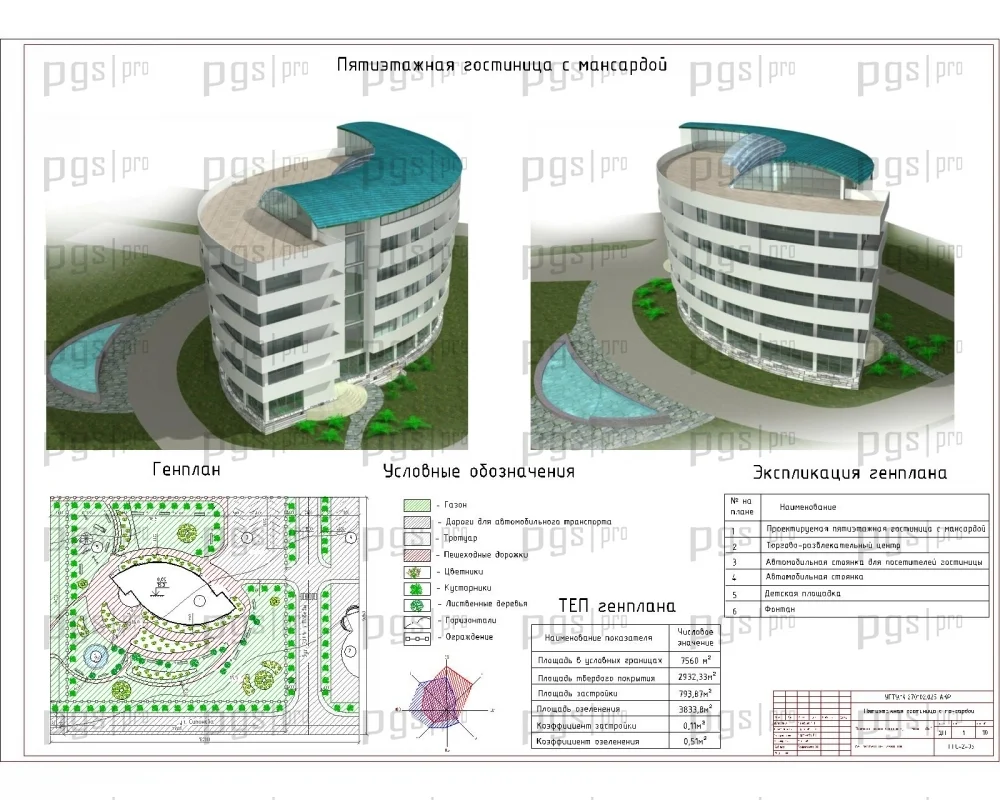

2. Тема дипломного проекта: гостиница 5 этжей с мансардой

3. Дополнительные характеристики: проект отлично подойдет студентам кафедры «железобетонные конструкции», так как основные несущие элементы каркаса (колонны и балочные перекрытия) выполнены из железобетона.

4. Конструктивные решения:
- Схема здания: каркасная;
- Фундамент: мелкого заложения монолитные;
- Наружные стены: туфобетон;
- Перекрытие: монолитный железобетон;
- Кровля: плоская эксплуатируемая.

5. Габаритные размеры здания:
Длина: 52,56 м;
Ширина: 23,2 м;
Высота: 20,07 м.

6. Расчет конструкций: расчет конструкций выполнен вручную.

7. Технологические карты на следующие работы:

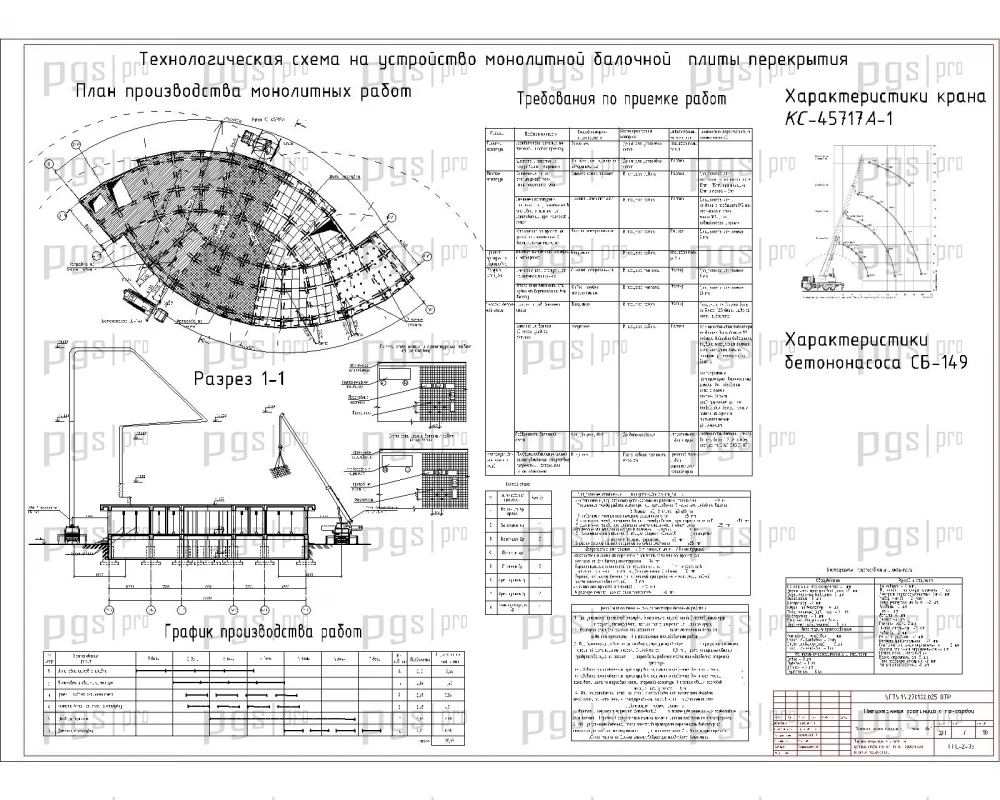

- устройство перекрытия;

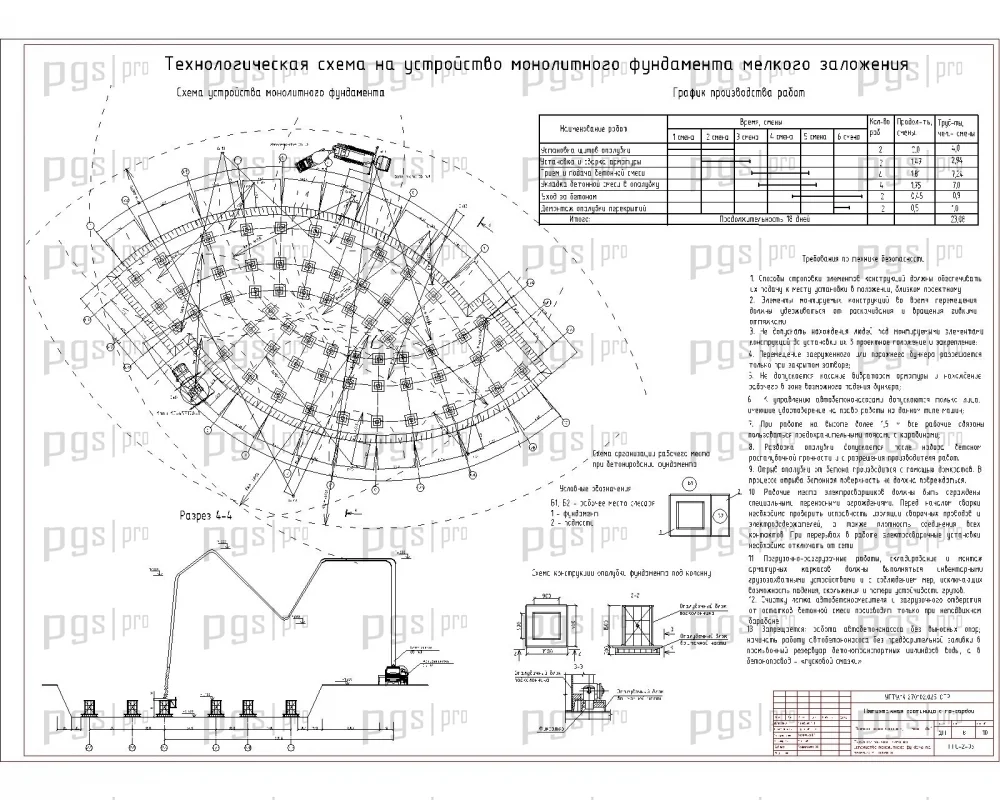

- устройство фундаментов.

8. Объем дипломной работы ПГС:
- 11 листов чертежей dwg (AutoCAD);
- 243 листа пояснительной записки «Word».

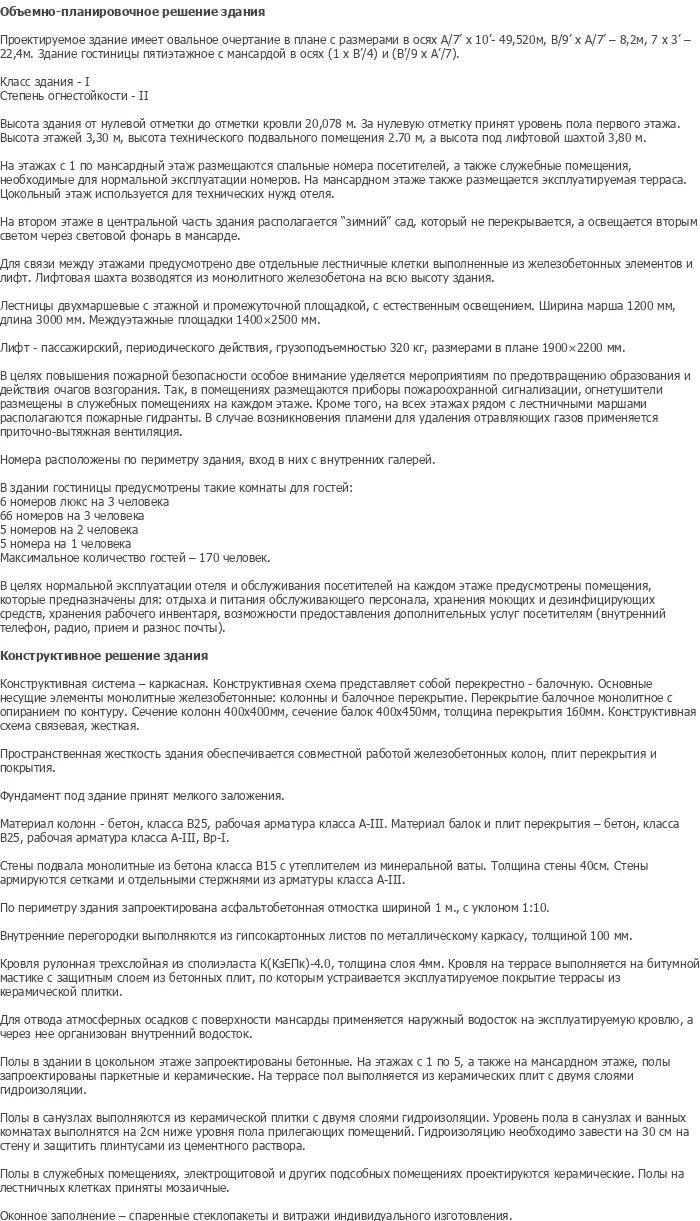

Объемно-планировочное решение здания

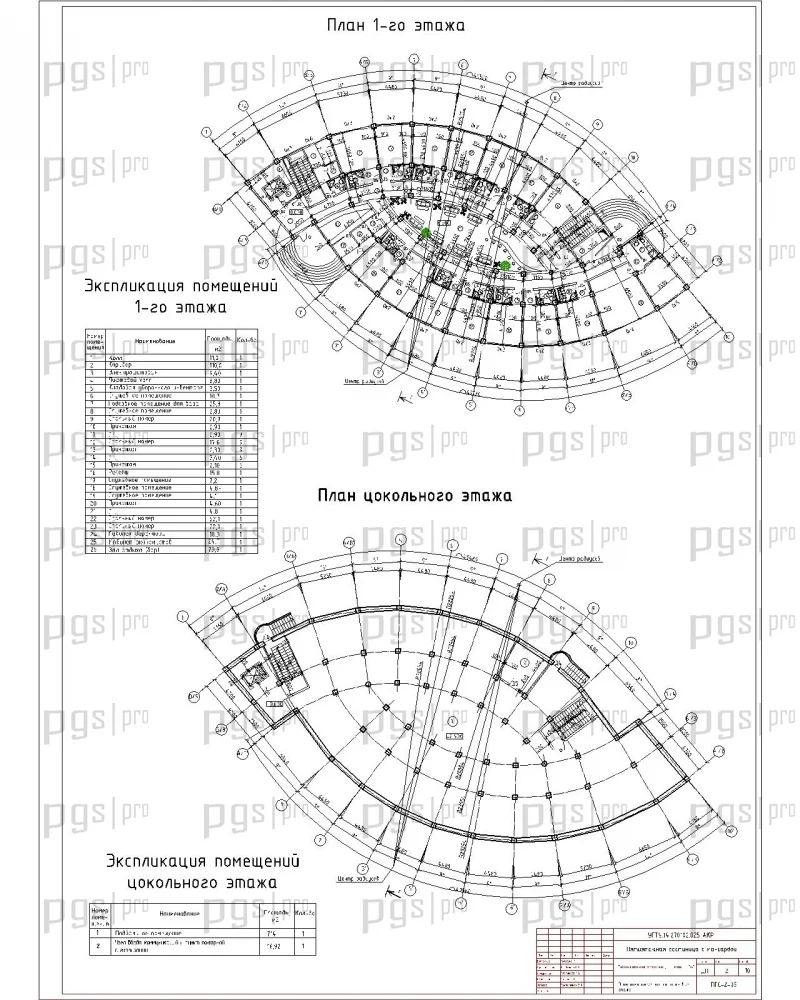

Проектируемое здание имеет овальное очертание в плане с размерами в осях А/7’ х 10’- 49,520м, В/9’ х А/7’ – 8,2м, 7 х 3’ – 22,4м. Здание гостиницы пятиэтажное с мансардой в осях (1 х В’/4) и (В’/9 х А’/7).

Класс здания - I
Степень огнестойкости - II

Высота здания от нулевой отметки до отметки кровли 20,078 м. За нулевую отметку принят уровень пола первого этажа. Высота этажей 3,30 м, высота технического  подвального помещения 2.70 м, а высота под лифтовой шахтой 3,80 м.

На этажах с 1 по мансардный этаж размещаются спальные номера посетителей, а также служебные помещения, необходимые для нормальной эксплуатации номеров. На мансардном этаже также размещается эксплуатируемая терраса. Цокольный этаж используется для технических нужд отеля.

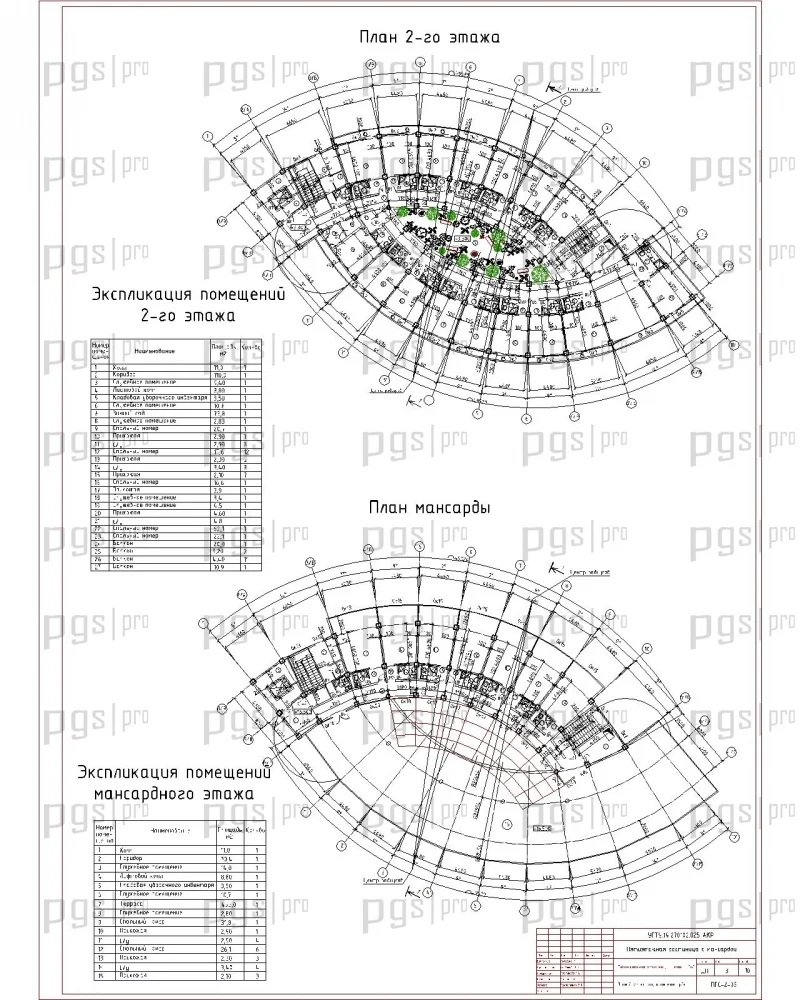

На втором этаже в центральной часть здания располагается “зимний” сад, который не перекрывается, а освещается вторым светом через световой фонарь в мансарде.

Для связи между этажами предусмотрено две отдельные лестничные клетки выполненные из железобетонных элементов и лифт. Лифтовая шахта возводятся из монолитного железобетона на всю высоту здания.

Лестницы двухмаршевые с этажной и промежуточной площадкой, с естественным освещением. Ширина марша 1200 мм, длина 3000 мм. Междуэтажные площадки 1400×2500 мм.

Лифт - пассажирский, периодического действия, грузоподъемностью 320 кг, размерами в плане 1900×2200 мм.

В целях повышения пожарной безопасности особое внимание уделяется мероприятиям по предотвращению образования и действия очагов возгорания. Так, в помещениях размещаются приборы пожароохранной сигнализации, огнетушители размещены в служебных помещениях на каждом этаже. Кроме того, на всех  этажах рядом с лестничными маршами располагаются пожарные гидранты. В случае возникновения пламени для удаления отравляющих газов применяется приточно-вытяжная вентиляция.

Номера расположены по периметру здания, вход в них с внутренних галерей.

В здании гостиницы предусмотрены такие комнаты для гостей:
6 номеров люкс на 3 человека
66 номеров на 3 человека
5 номеров на 2 человека
5 номера на 1 человека
Максимальное количество гостей – 170 человек.

В целях нормальной эксплуатации отеля и обслуживания посетителей на каждом этаже предусмотрены помещения, которые предназначены для: отдыха и питания обслуживающего персонала, хранения моющих и дезинфицирующих средств, хранения рабочего инвентаря, возможности предоставления дополнительных услуг посетителям (внутренний телефон, радио, прием и разнос почты).

Конструктивное решение здания

Конструктивная система – каркасная. Конструктивная схема представляет собой перекрестно - балочную. Основные несущие элементы монолитные железобетонные: колонны и балочное перекрытие. Перекрытие балочное монолитное с опиранием по контуру. Сечение колонн 400х400мм, сечение балок 400х450мм, толщина перекрытия 160мм. Конструктивная схема связевая, жесткая.

Пространственная жесткость здания обеспечивается совместной работой железобетонных колон, плит перекрытия и покрытия.

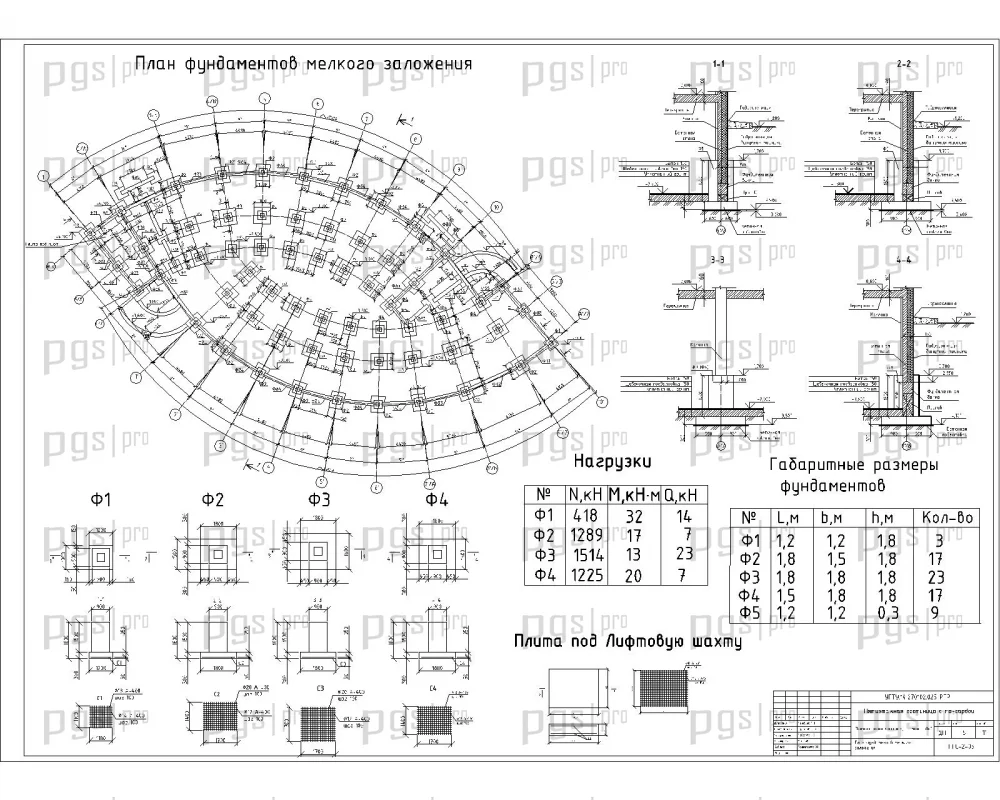

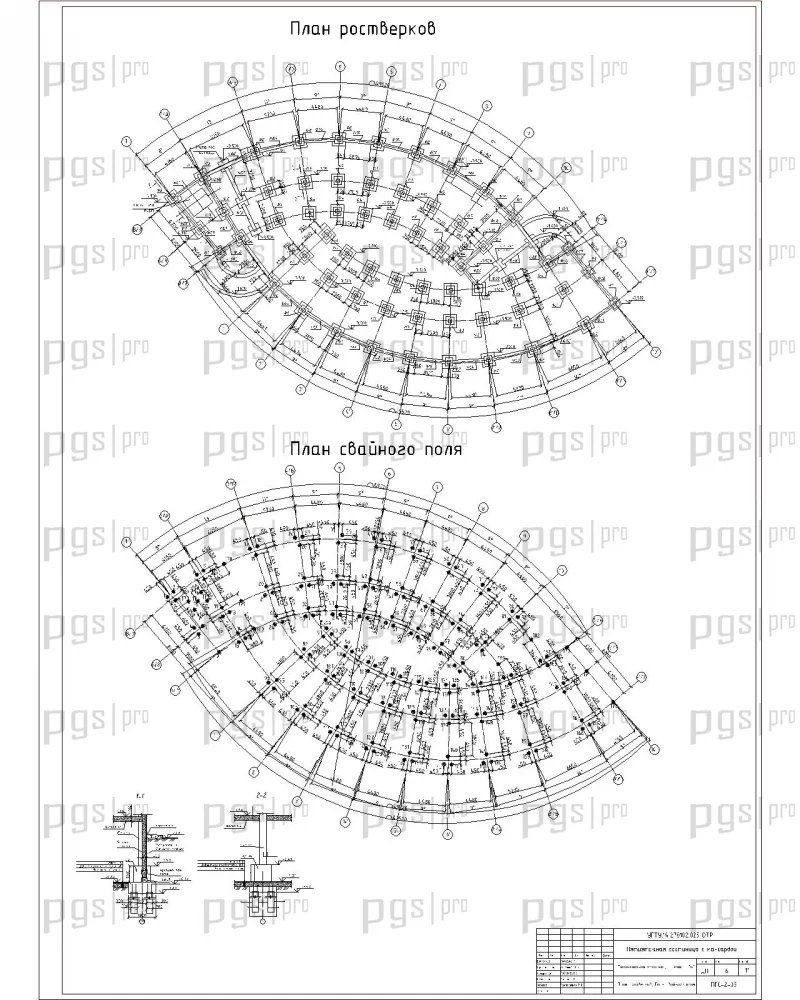

Фундамент под здание принят мелкого заложения.

Материал колонн - бетон, класса В25, рабочая арматура класса A-III. Материал балок и плит перекрытия – бетон, класса В25, рабочая арматура класса A-III, Вр-I.

Стены подвала монолитные из бетона класса В15 с утеплителем из минеральной ваты. Толщина стены 40см. Стены армируются сетками и отдельными стержнями из арматуры класса А-III.

По периметру здания запроектирована асфальтобетонная отмостка шириной  1 м., с уклоном 1:10.

Внутренние перегородки выполняются из гипсокартонных листов по металлическому каркасу, толщиной 100 мм.

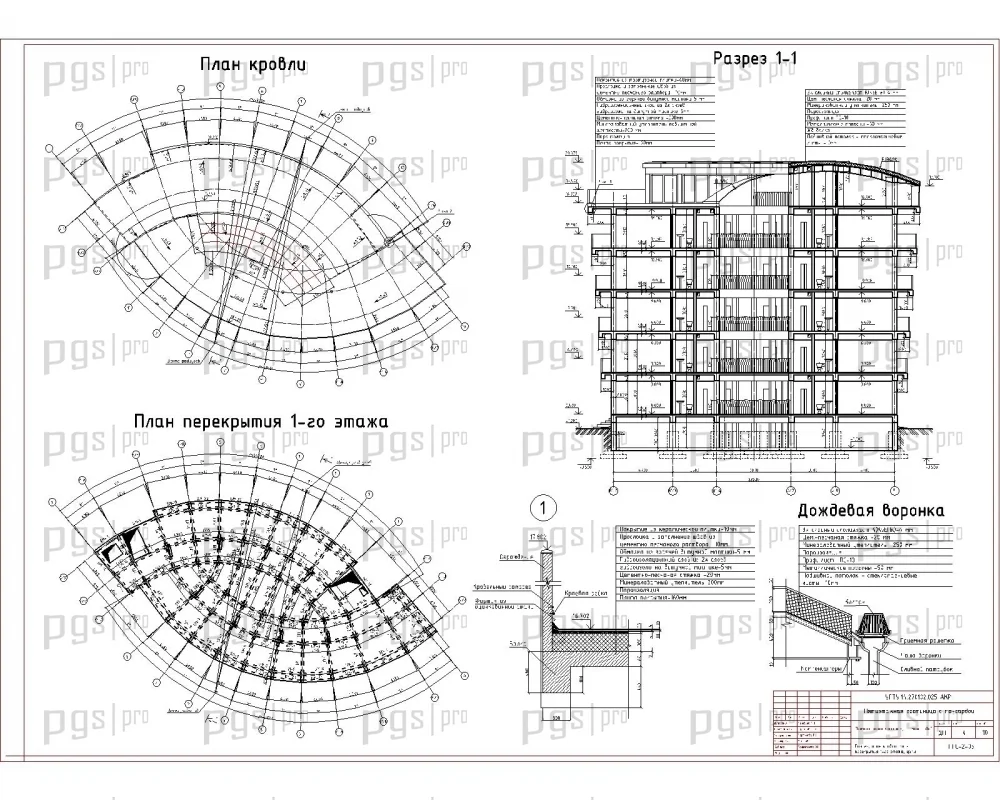

Кровля рулонная трехслойная из сполиэласта К(КзЕПк)-4.0, толщина слоя 4мм. Кровля на террасе выполняется на битумной мастике с защитным слоем из бетонных плит, по которым устраивается эксплуатируемое покрытие террасы из керамической плитки.

Для отвода атмосферных осадков с  поверхности мансарды применяется наружный водосток на эксплуатируемую кровлю, а через нее организован внутренний водосток.

Полы в здании в цокольном этаже запроектированы бетонные. На этажах с 1 по 5, а также на мансардном этаже, полы запроектированы паркетные и керамические. На террасе пол выполняется из керамических плит с двумя слоями гидроизоляции.

Полы в санузлах выполняются из керамической плитки с двумя слоями гидроизоляции. Уровень пола в санузлах и ванных комнатах выполнятся на 2см ниже уровня пола прилегающих помещений. Гидроизоляцию необходимо завести на 30 см на стену и защитить плинтусами из цементного раствора.

Полы в служебных помещениях, электрощитовой и других подсобных помещениях проектируются керамические. Полы на лестничных клетках приняты мозаичные.

Оконное заполнение – спаренные стеклопакеты и витражи индивидуального изготовления.
