1. Специальность: ПГС (Промышленное и гражданское строительство).

2. Тема дипломного проекта: реабилитационный центр.

3. Конструктивные решения:
- Схема здания: каркас из монолитного железобетона;
- Фундамент: монолитные железобетонные ростверки на свайном основании;
- Наружные стены: кирпич 510 мм;
- Кровля: совмещенная кулонная.

4. Габаритные размеры здания:
Длина: 76,8 м;
Ширина: 36 м;
Высота: 20,4 м.

5. Расчет конструкций проводился ручным способом.

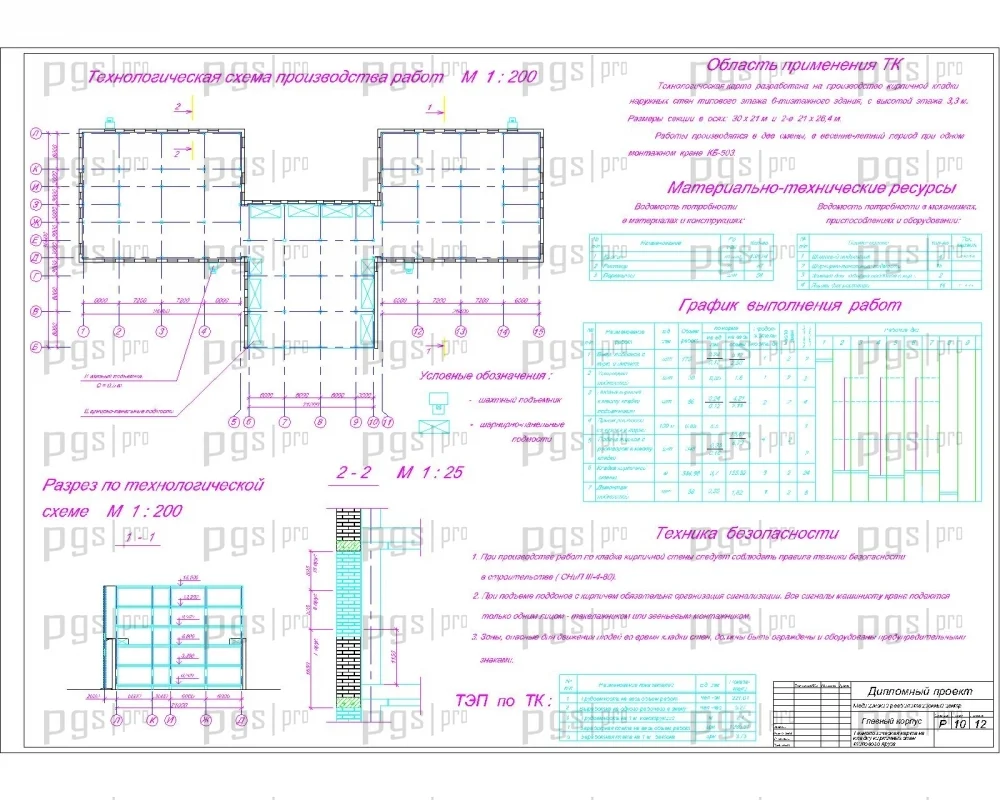

6. Технологические карты на следующие работы:
- производство кирпичной кладки;
- монтаж сборных железобетонных конструкций;
- бетонирование фундаментов.

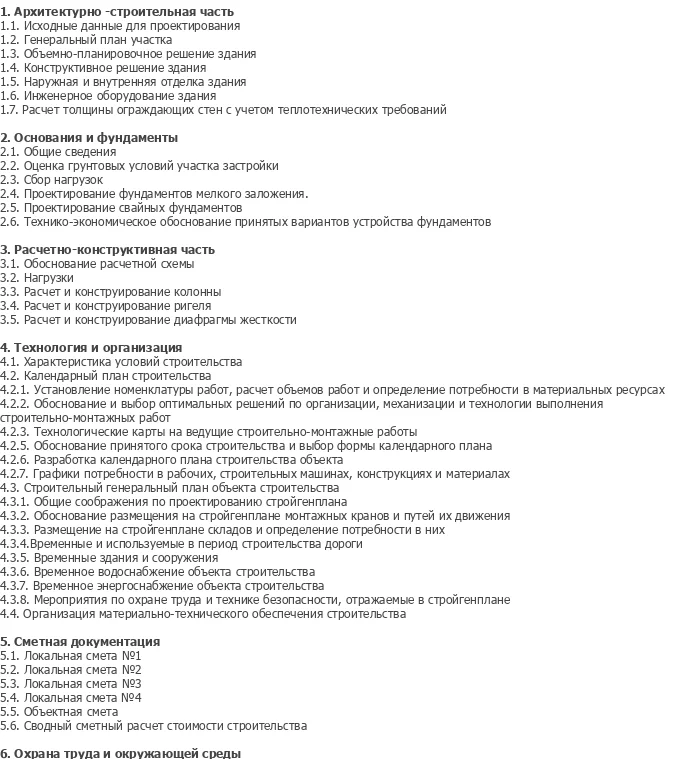

7. Объем дипломной работы ПГС:
- 12 листов чертежей dwg (AutoCAD);
- 82 листа пояснительной записки «Word».

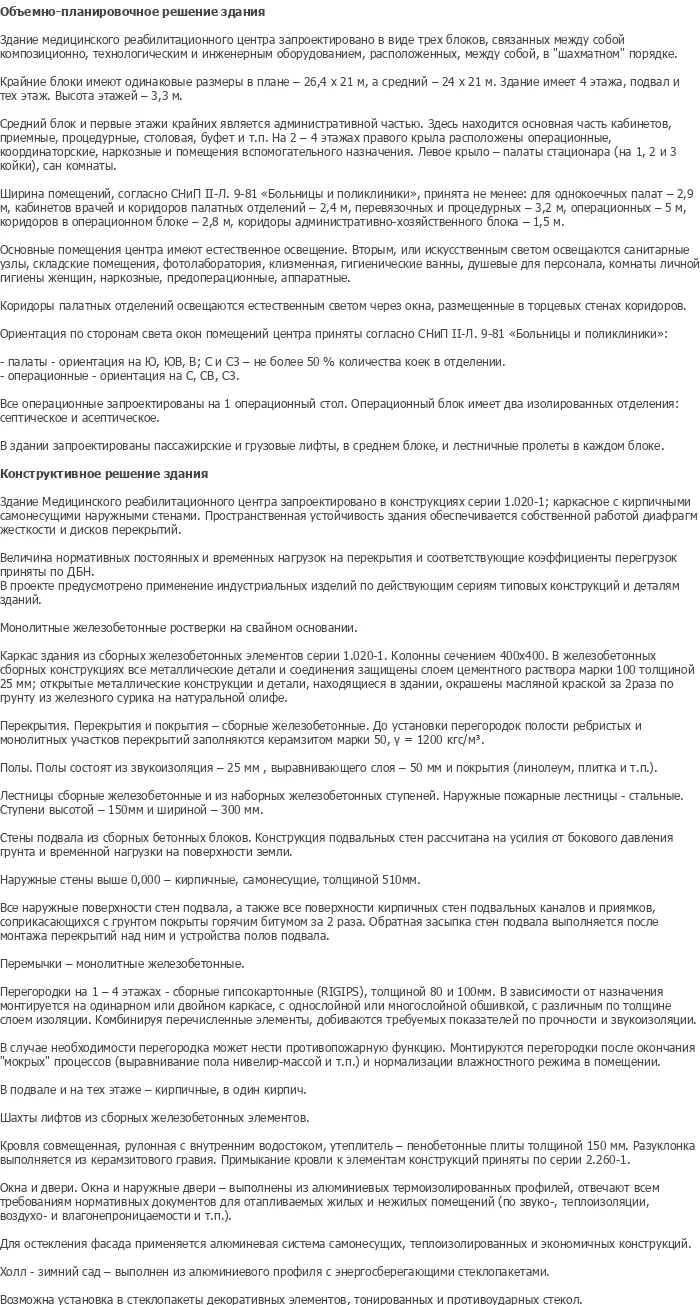

Объемно-планировочное решение здания

Здание медицинского реабилитационного центра запроектировано в виде трех блоков, связанных между собой композиционно, технологическим и инженерным оборудованием, расположенных, между собой, в "шахматном" порядке.

Крайние блоки имеют одинаковые размеры в плане – 26,4 х 21 м, а средний – 24 х 21 м. Здание имеет 4 этажа, подвал и тех этаж. Высота этажей – 3,3 м.

Средний блок и первые этажи крайних является административной частью. Здесь находится основная часть кабинетов, приемные, процедурные, столовая, буфет и т.п. На 2 – 4 этажах правого крыла расположены операционные, координаторские, наркозные и помещения вспомогательного назначения. Левое крыло – палаты стационара (на 1, 2 и 3 койки), сан комнаты.

Ширина помещений, согласно СНиП II-Л. 9-81 «Больницы и поликлиники», принята не менее: для однокоечных палат – 2,9 м, кабинетов врачей и коридоров палатных отделений – 2,4 м, перевязочных и процедурных – 3,2 м, операционных – 5 м, коридоров в операционном блоке – 2,8 м, коридоры административно-хозяйственного блока – 1,5 м.

Основные помещения центра имеют естественное освещение. Вторым, или искусственным светом освещаются санитарные узлы, складские помещения, фотолаборатория, клизменная, гигиенические ванны, душевые для персонала, комнаты личной гигиены женщин, наркозные, предоперационные, аппаратные.

Коридоры палатных отделений освещаются естественным светом через окна, размещенные в торцевых стенах коридоров.

Ориентация по сторонам света окон помещений центра приняты согласно СНиП II-Л. 9-81 «Больницы и поликлиники»:

-  палаты - ориентация на Ю, ЮВ, В; С и СЗ – не более 50 % количества коек в отделении.
-  операционные - ориентация на С, СВ, СЗ.

Все операционные запроектированы на 1 операционный стол. Операционный блок имеет два изолированных отделения: септическое и асептическое.

В здании запроектированы пассажирские и грузовые лифты, в среднем блоке, и лестничные пролеты в каждом блоке.

Конструктивное решение здания

Здание Медицинского реабилитационного центра запроектировано в конструкциях серии 1.020-1; каркасное с кирпичными самонесущими наружными стенами. Пространственная устойчивость здания обеспечивается собственной работой диафрагм жесткости и дисков перекрытий.

Величина нормативных постоянных и временных нагрузок на перекрытия и соответствующие коэффициенты перегрузок приняты по ДБН.
В проекте предусмотрено применение индустриальных изделий по действующим сериям типовых конструкций и деталям зданий.

Монолитные железобетонные ростверки на свайном основании.

Каркас здания из сборных железобетонных элементов серии 1.020-1. Колонны сечением 400х400. В железобетонных сборных конструкциях все металлические детали и соединения защищены слоем цементного раствора марки 100 толщиной 25 мм; открытые металлические конструкции и детали, находящиеся в здании, окрашены масляной краской за 2раза по грунту из железного сурика на натуральной олифе.

Перекрытия. Перекрытия и покрытия – сборные железобетонные. До установки перегородок полости ребристых и монолитных участков перекрытий заполняются керамзитом марки 50, γ = 1200 кгс/м³.

Полы. Полы состоят из звукоизоляция – 25 мм , выравнивающего слоя  – 50 мм и покрытия (линолеум, плитка и т.п.).

Лестницы сборные железобетонные и из наборных железобетонных ступеней. Наружные пожарные лестницы - стальные. Ступени высотой – 150мм и шириной – 300 мм.

Стены подвала из сборных бетонных блоков. Конструкция подвальных стен рассчитана на усилия от бокового давления грунта и временной нагрузки на поверхности земли.

Наружные стены выше 0,000 – кирпичные, самонесущие, толщиной 510мм.

Все наружные поверхности стен подвала, а также все поверхности кирпичных стен подвальных каналов и приямков, соприкасающихся с грунтом покрыты горячим битумом за 2 раза. Обратная засыпка стен подвала выполняется после монтажа перекрытий над ним и устройства полов подвала.

Перемычки – монолитные железобетонные.

Перегородки на 1 – 4 этажах -  сборные гипсокартонные (RIGIPS), толщиной 80 и 100мм. В зависимости от назначения монтируется на одинарном или двойном каркасе, с однослойной или многослойной обшивкой, с различным по толщине слоем изоляции. Комбинируя перечисленные элементы, добиваются требуемых показателей по прочности и звукоизоляции.

В случае необходимости перегородка может нести противопожарную функцию. Монтируются перегородки после окончания "мокрых" процессов (выравнивание пола нивелир-массой и т.п.) и нормализации влажностного режима в помещении.

В подвале и на тех этаже – кирпичные, в один кирпич.

Шахты лифтов из сборных железобетонных элементов.

Кровля совмещенная, рулонная с внутренним водостоком, утеплитель – пенобетонные плиты толщиной 150 мм. Разуклонка выполняется из керамзитового гравия. Примыкание кровли к элементам конструкций приняты по серии 2.260-1.

Окна и двери. Окна и наружные двери – выполнены из алюминиевых термоизолированных профилей, отвечают всем требованиям нормативных документов для отапливаемых жилых и нежилых помещений (по звуко-, теплоизоляции, воздухо- и влагонепроницаемости и т.п.).

Для остекления фасада применяется алюминевая система самонесущих, теплоизолированных и экономичных конструкций.

Холл - зимний сад – выполнен из алюминиевого профиля с энергосберегающими стеклопакетами.

Возможна установка в стеклопакеты декоративных элементов, тонированных и противоударных стекол.
