Диплом №1104 "Крытый стадион в г. Минск"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

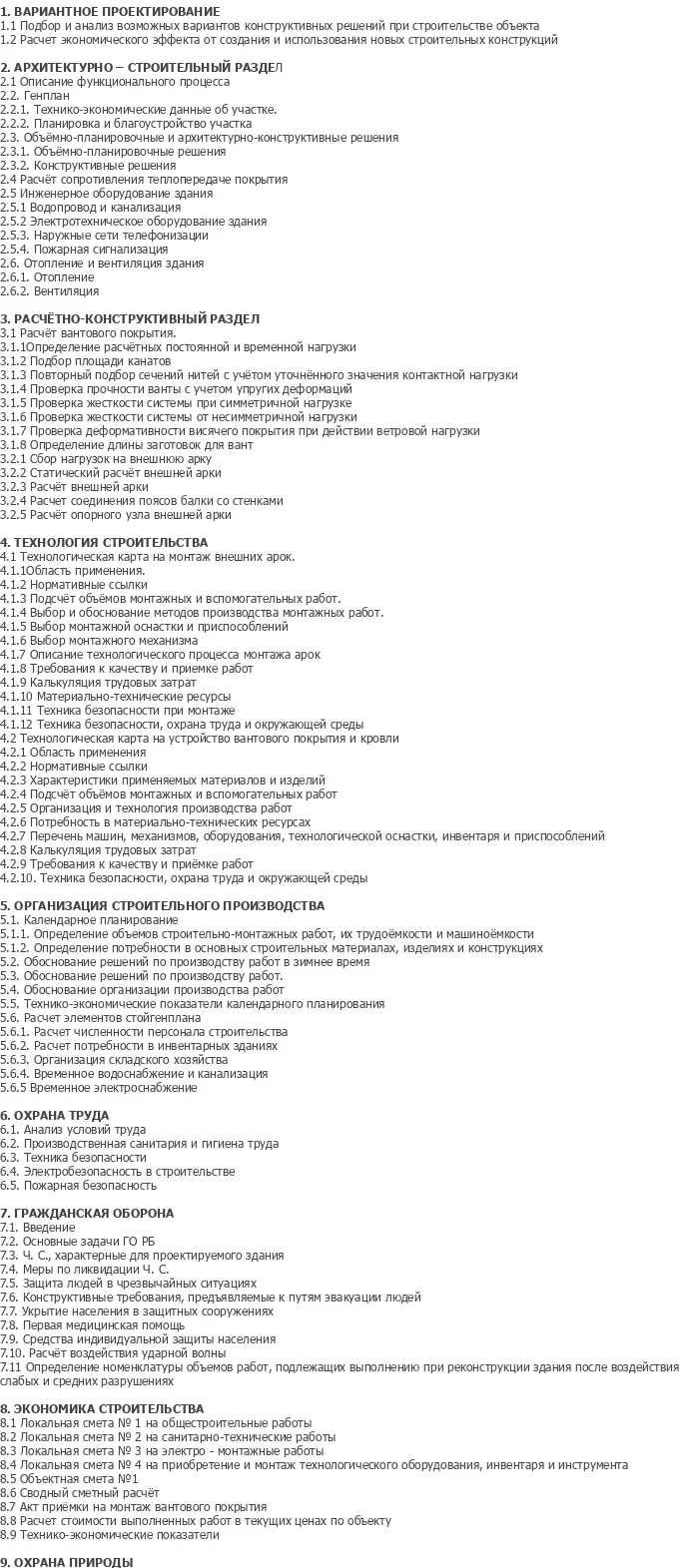

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

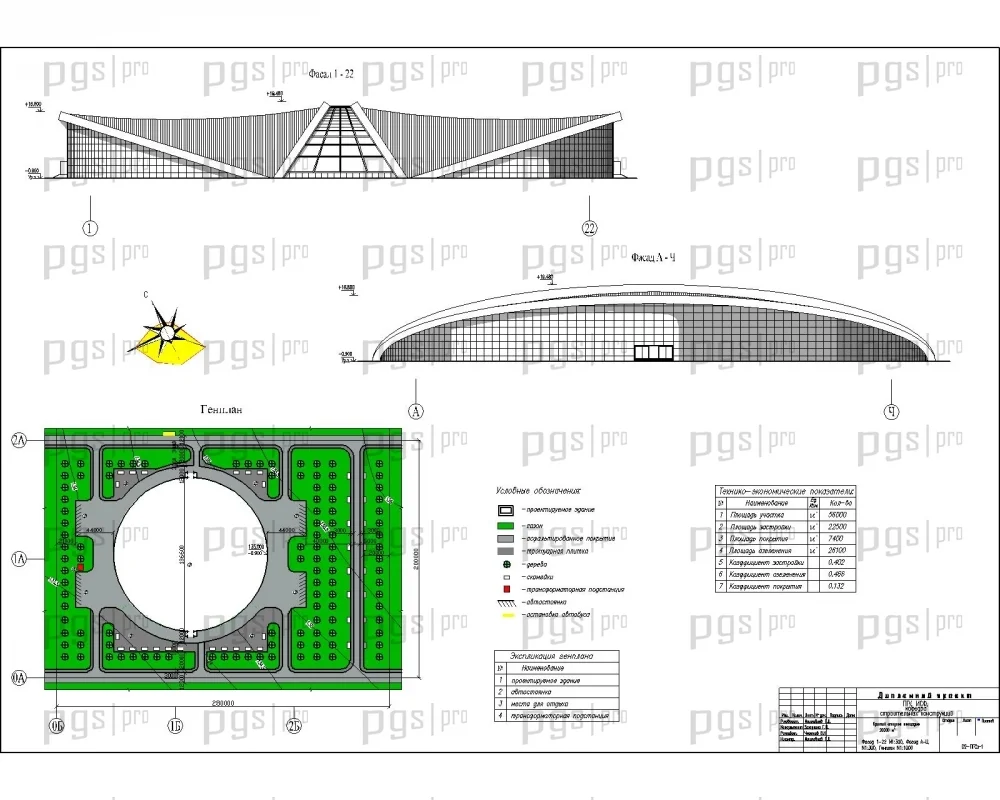

1.Фасад 1-22, Фасад А-Ц, Генплан.jpg

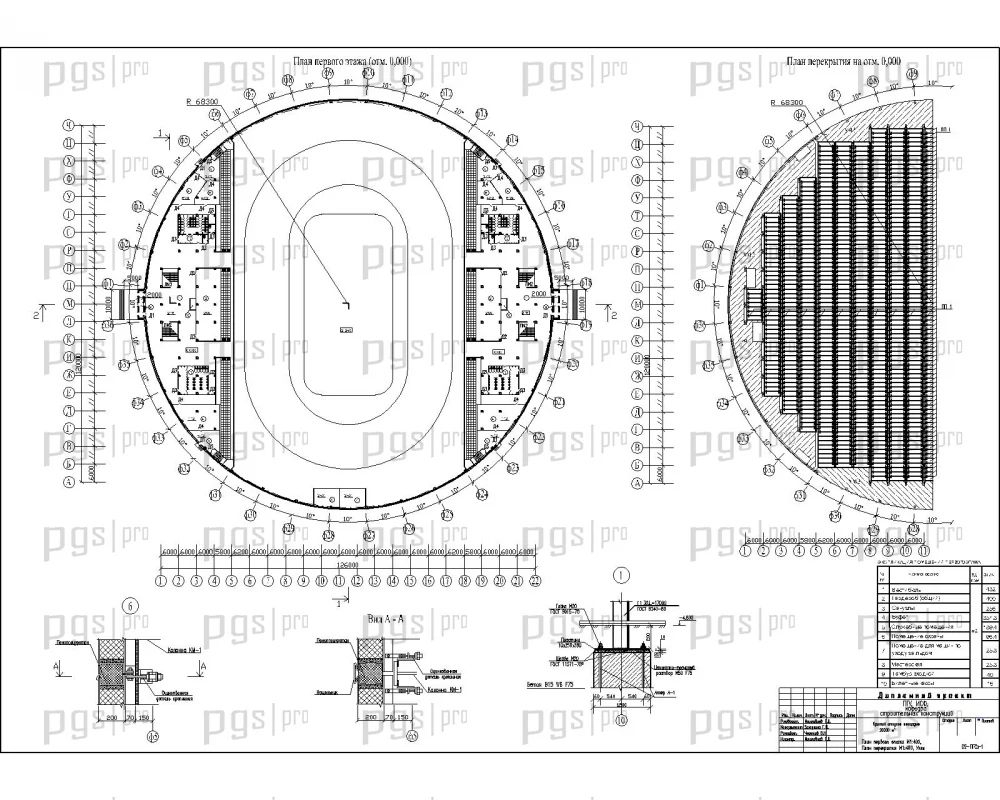

2.План первого этажа, План перекрытия, Узлы.jpg

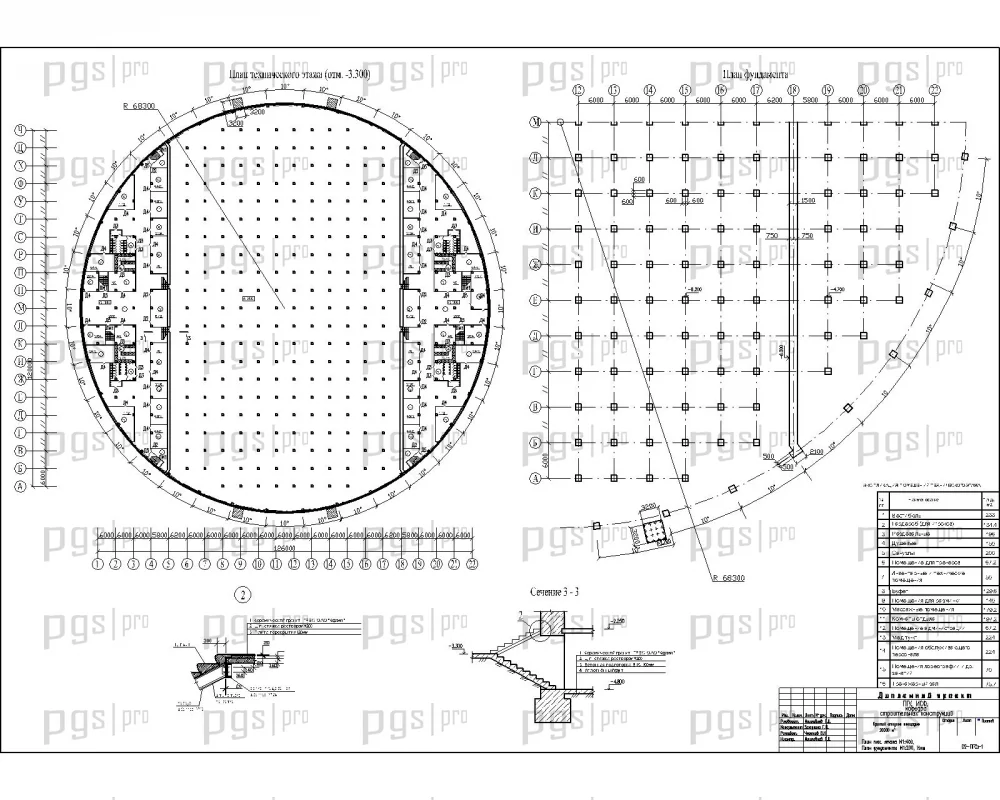

3.План технического этажа, План фундамента, Узлы.jpg

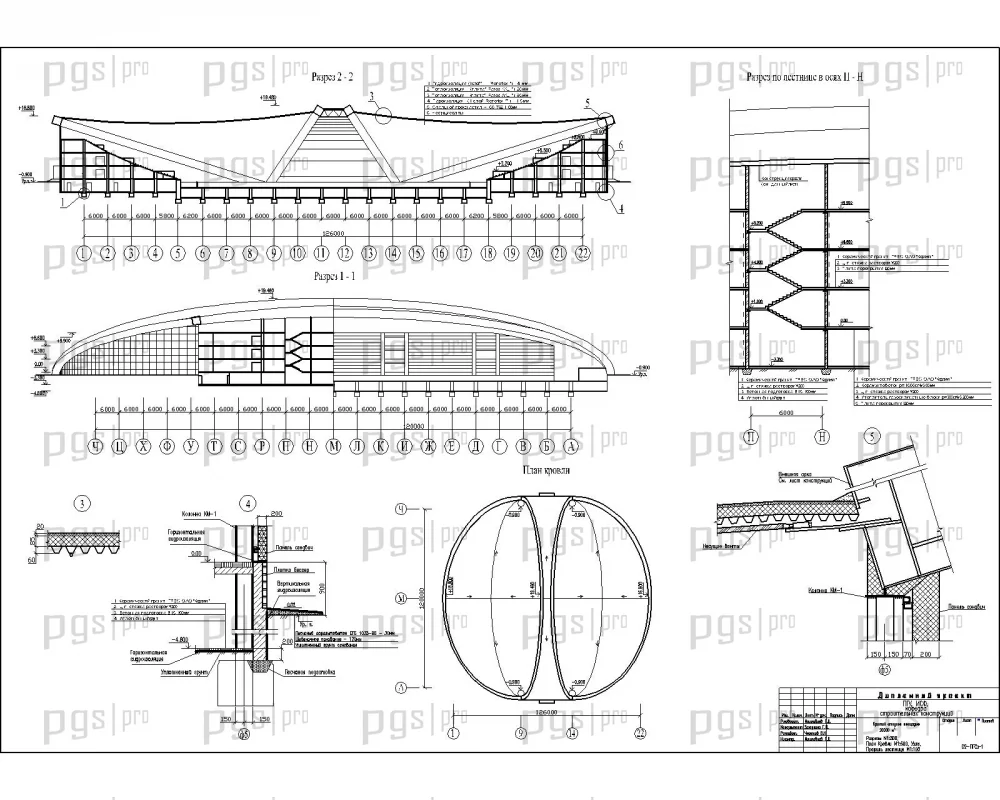

4.Разрезы, План Кровли, Узлы, Профиль лестницы.jpg

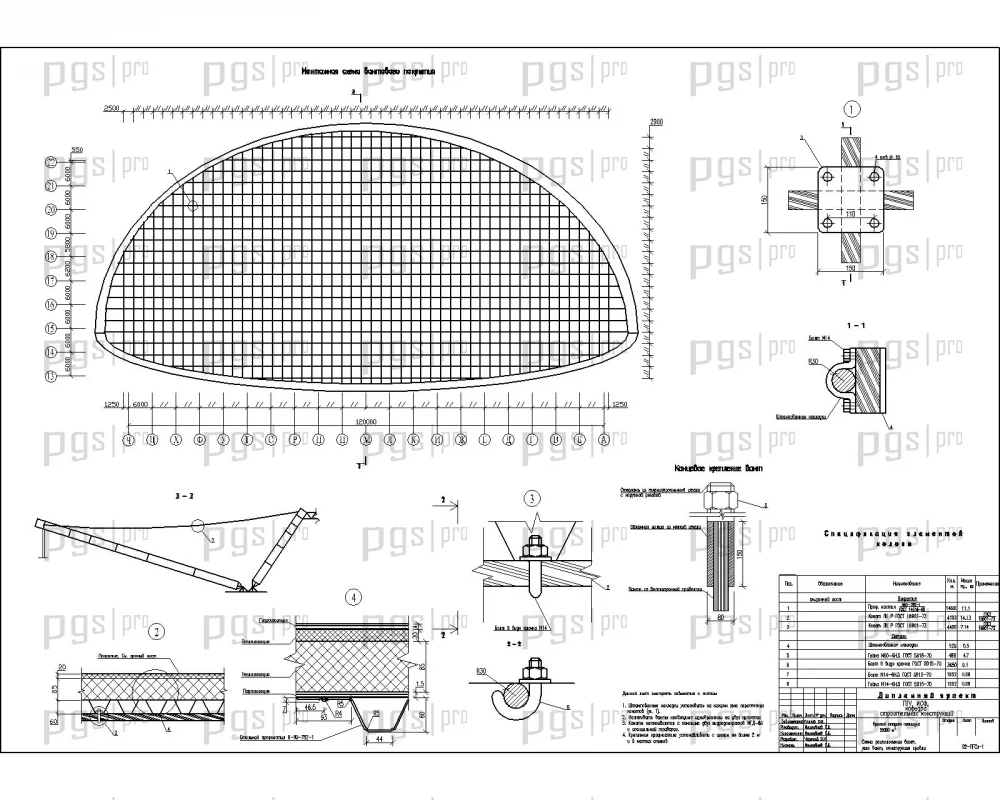

5.Схема расположения вант, узлы вант, конструкция кровли.jpg

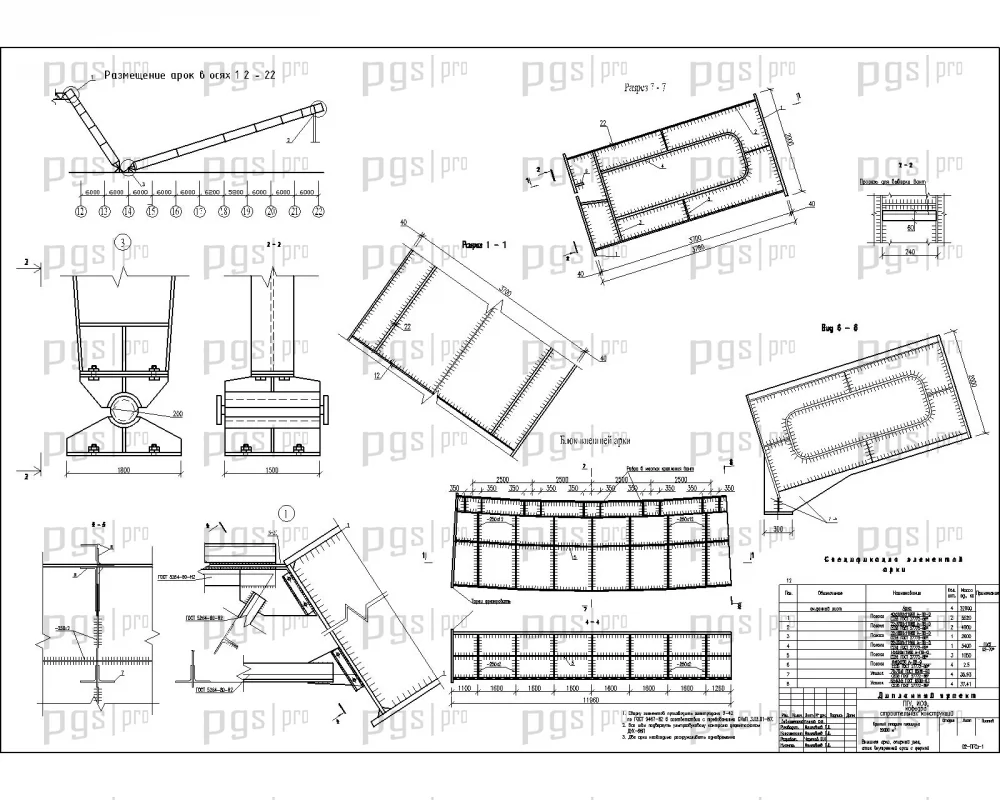

6.Внешняя арка, опорный узел, стык внутренней арки с фермой.jpg

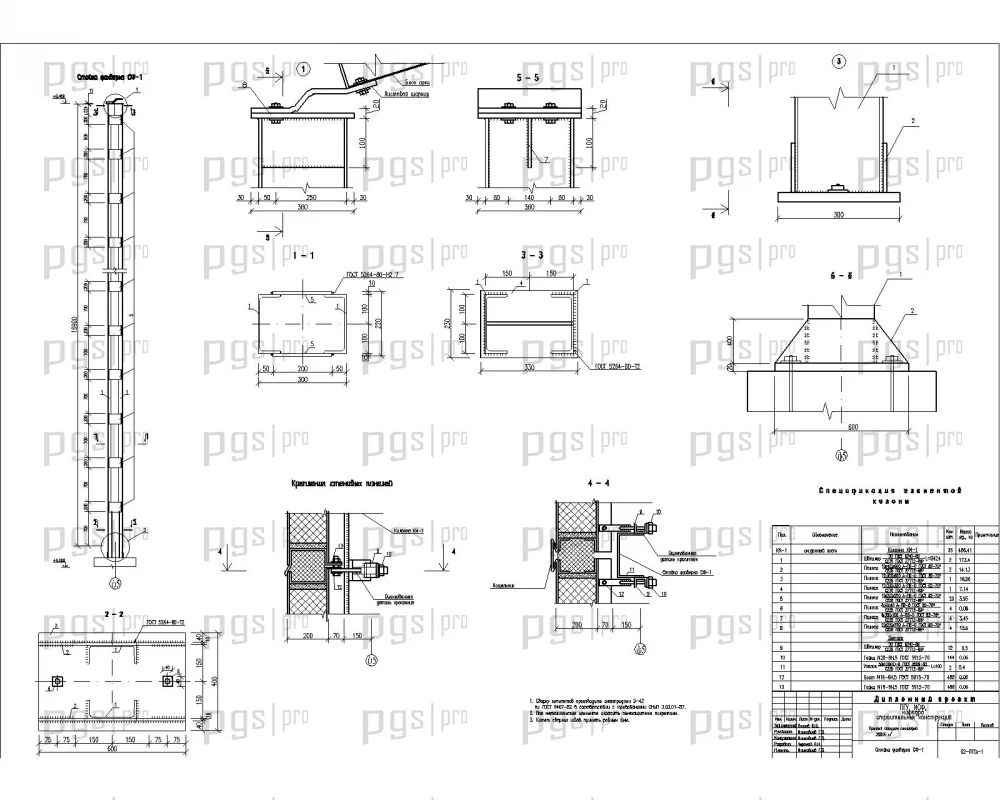

7.Стойка фахверка СФ-1.jpg

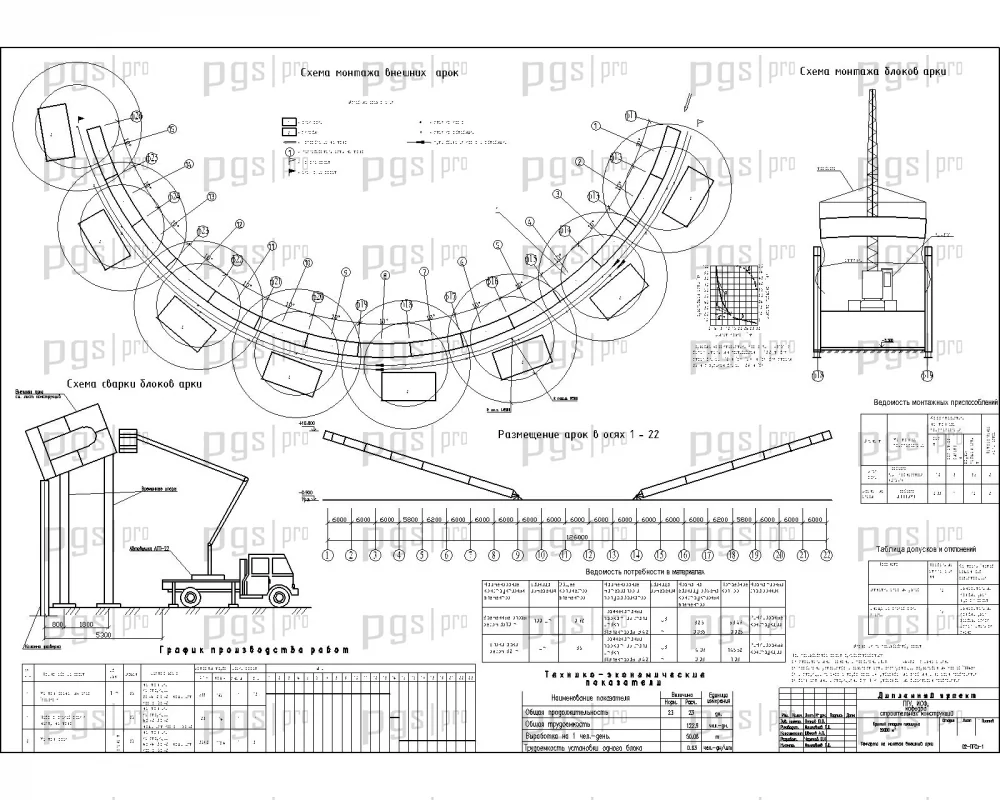

8.Технологическая карта на монтаж внешней арки.jpg

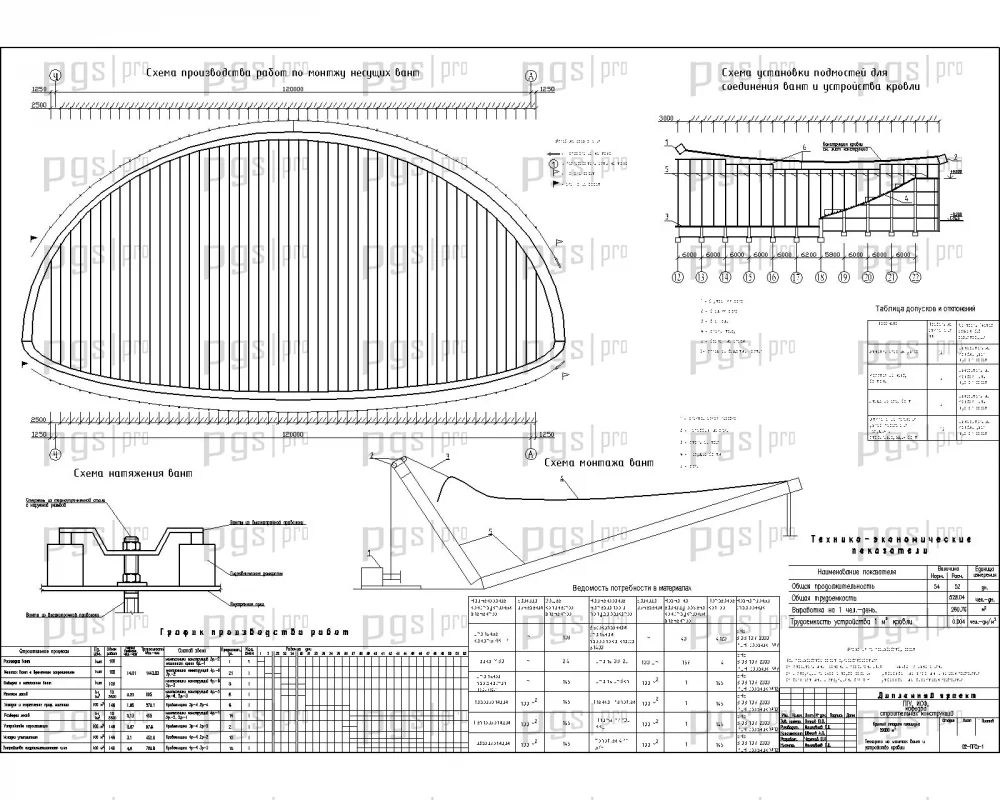

9.Технологическая карта на монтаж вант и устройство кровли.jpg

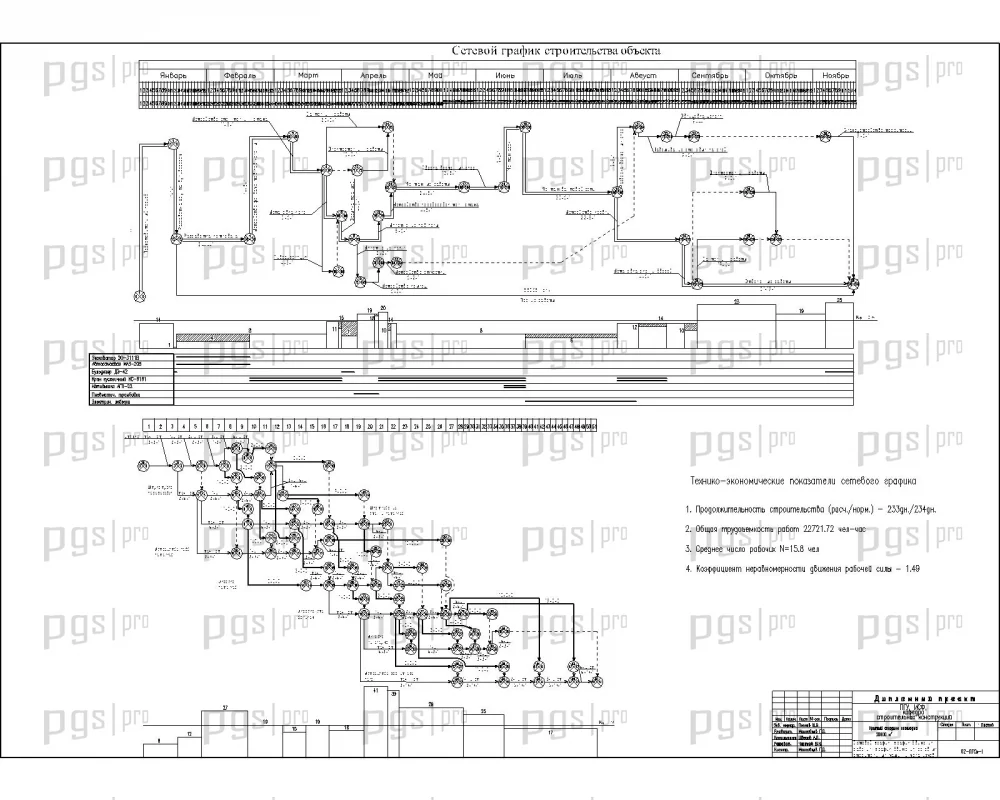

10.Сетевой график, график движения рабочих, график движения строительных машин.jpg

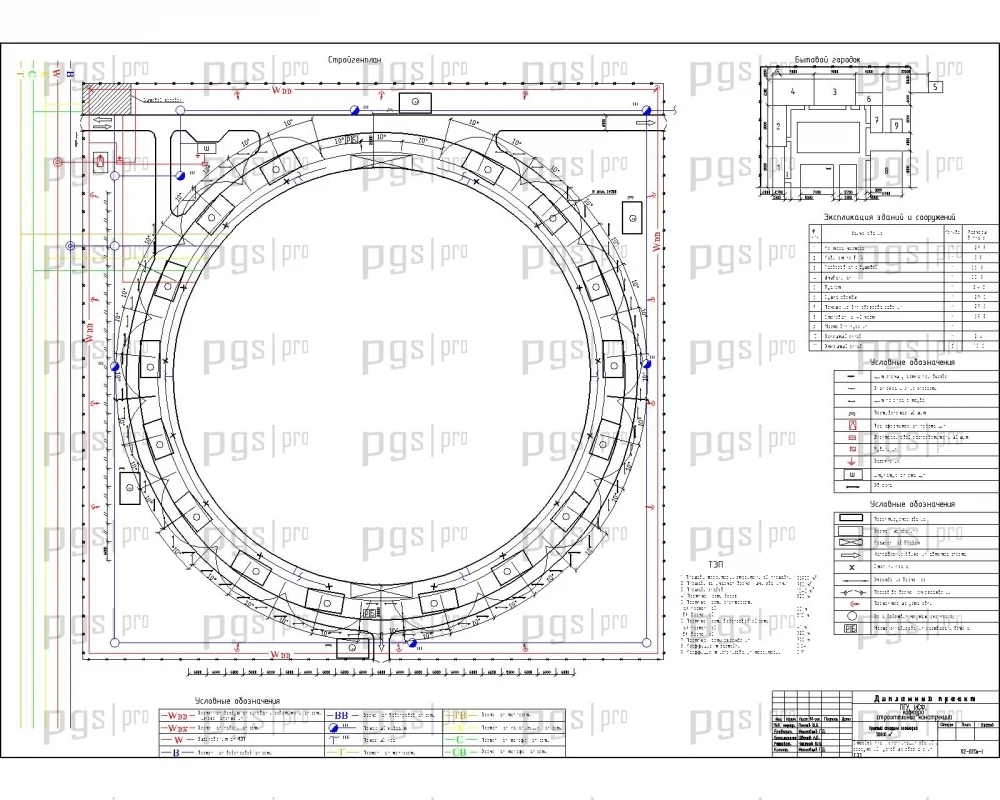

11.Стройгенплан, экспликация зданий и сооружений, условные обозначения, ТЭП.jpg

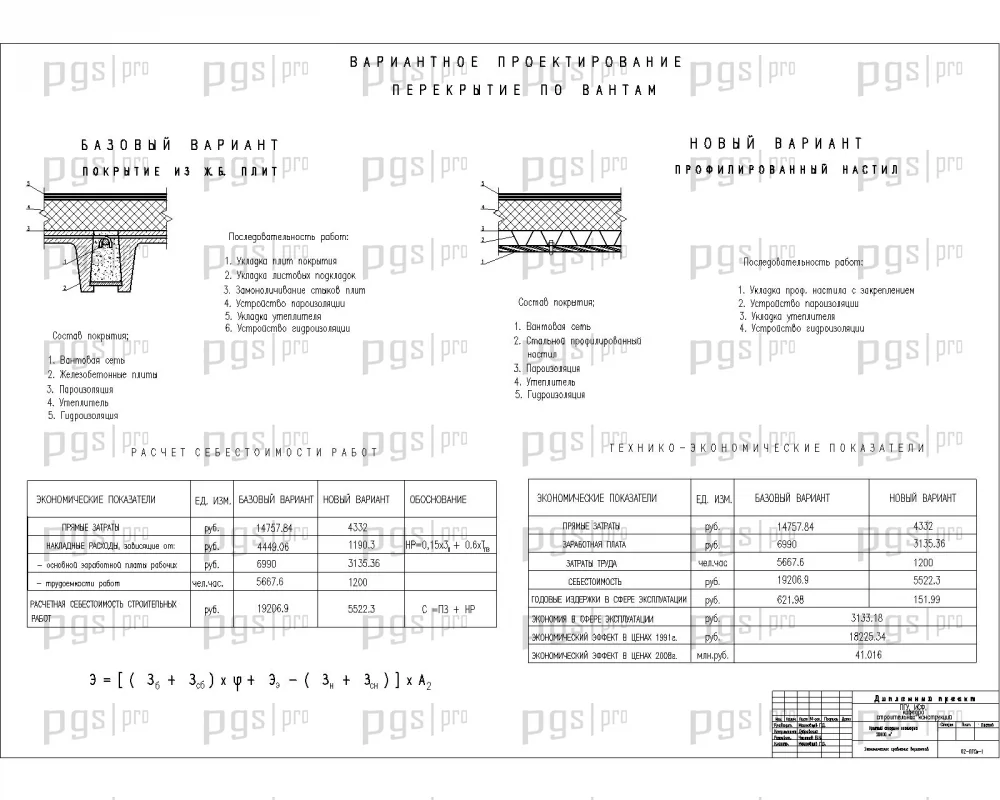

12.Экономическое сравнение вариантов.jpg
В отличие от типовых гражданских построек, к которым относится стандартный проект 2 этажного жилого дома, этот готовый диплом ПГС посвящен разработке масштабного спортивно-зрелищного объекта. Проектируемое сооружение представляет собой открытый стадион круглой формы в плане, предназначенный для проведения футбольных матчей, легкоатлетических соревнований и массовых зрелищных мероприятий.
Габаритные характеристики проектируемого стадиона подчеркивают его уникальность: диаметр сооружения в осях составляет 136,6 метра при максимальной строительной высоте 19,48 метра. Центральная спортивная арена окружена кольцом трибун, подтрибунное пространство которых эффективно задействовано под раздевалки, тренировочные залы, медицинские пункты, тренерские кабинеты и санитарно-бытовые блоки для спортсменов и зрителей.

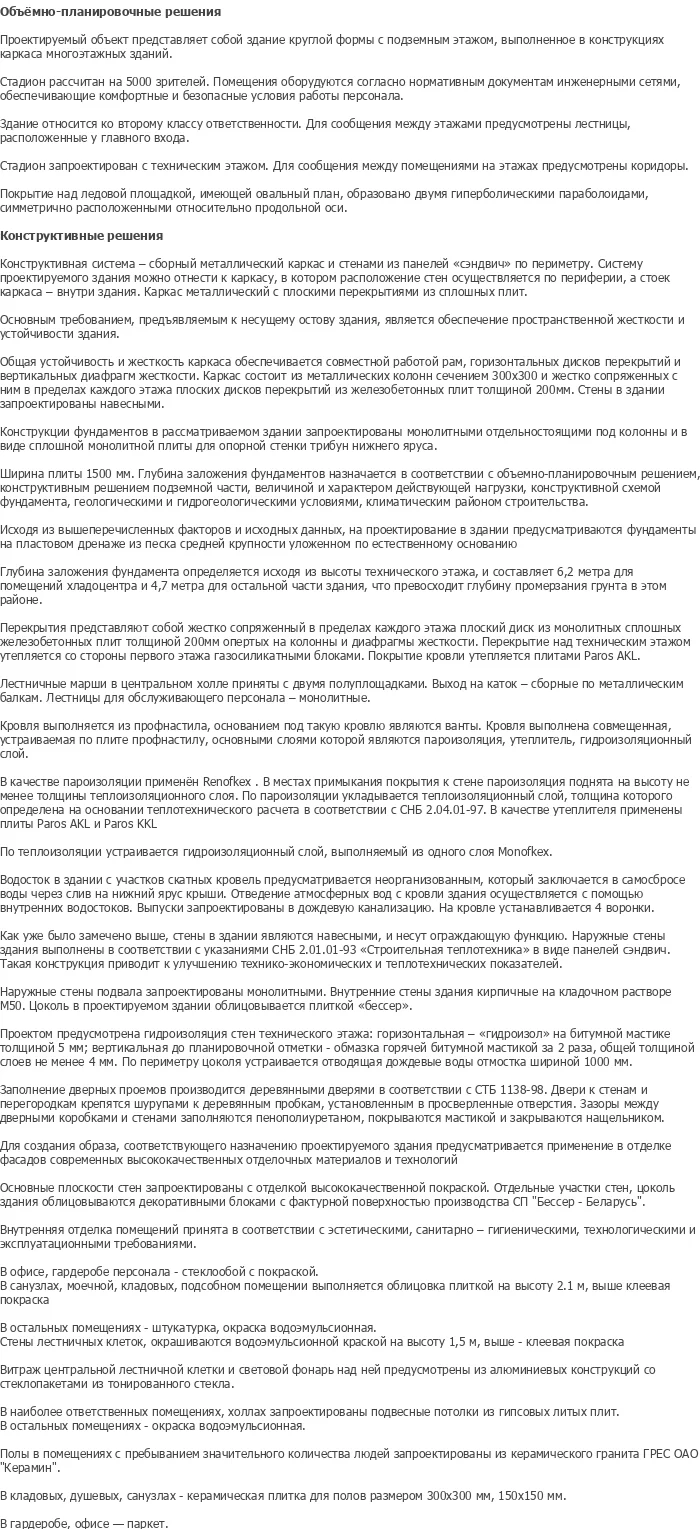

Архитектурно-планировочные решения стадиона разработаны с учетом строгих международных регламентов и требований безопасности при проведении массовых спортивных соревнований. Радиально-кольцевая схема обеспечивает отличную видимость игровой зоны со всех уровней трибун и исключает наличие "слепых зон" для зрительских секторов.
Особое внимание уделено беспрепятственной эвакуации людей: проект предусматривает широкие галереи, логично скомпонованные лестничные сходы и рассредоточенные входные порталы. Подробная проработка объемно-планировочной структуры объекта представлена в архитектурно-строительной части графического раздела на подробных планах, радиальных разрезах и развертках фасадов в системе AutoCAD.
Несущий остов спортивного стадиона выполнен по каркасной схеме на основе высокопрочного металлического каркаса. Фундаменты под несущие колонны запроектированы монолитными отдельностоящими железобетонными, а под массивную опорную стену трибунной части устроена сплошная монолитная железобетонная плита, что обеспечивает равномерное распределение колоссальных нагрузок на основание.
Наружные ограждающие конструкции подтрибунных помещений возводятся из современных трехслойных сэндвич-панелей с высоким сопротивлением теплопередаче. Междуэтажные перекрытия выполнены из сборно-монолитных железобетонных плит. Уникальным элементом стадиона выступает вантовое покрытие козырька трибун с внешней опорной металлической аркой и настилом из стального профилированного листа. Статический и динамический расчет пространственной работы металлических конструкций покрытия выполнен в профессиональном комплексе MSC/Nastran for Windows.
Организационно-технологический раздел выпускной квалификационной работы всесторонне охватывает специфику возведения большепролетных арочно-вантовых конструкций стадиона. Для обеспечения безопасного ведения строительно-монтажных работ в дипломе детально разработаны две ключевые технологические карты.
Первая технологическая карта регламентирует укрупнительную сборку и монтаж массивной внешней арки с помощью тяжелых стреловых кранов. Вторая технологическая карта посвящена натяжению несущих вант, контролю усилий предварительного напряжения и последующему устройству легкого профилированного настила кровли над трибунами спортивного комплекса.
Данная дипломная работа обладает существенными достоинствами, делающими её ценным образцом инженерного проектирования для студентов строительных вузов:
- Полноценный комплект графической части из 12 детализированных чертежей AutoCAD (формат dwg).
- Солидный объем расчетно-пояснительной записки на 140 листов (MS Word).
- Редкая и престижная тема: большепролетный спортивный стадион диаметром 136,6 м.
- Уникальные конструктивные решения с применением внешней арки и вантовой кровельной системы.
- Профессиональный расчет несущих конструкций в специализированном ПК MSC/Nastran for Windows.
- Две подробные технологические карты на сложные монтажные процессы.
- Возможность приобрести материалы частями (отдельные листы графики, расчетный блок или записку целиком).
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
