Диплом ПГС закрытого аквапарка из 10 чертежей «DWG» и 183 листов пояснительной записки в «WORD». Здание 5 этажное, бассейнов 5 шт. горки с водопадами, сауны, бары и рестораны.

Конструктивные решения:
- Схема здания: металлокаркас;
- Фундамент: столбчатые отдельно стоящие;
- Стены: кирпичные;
- Перекрытие: железобетонные;
- Крыша: плоская.

Габаритные размеры здания:
Длина: 121,0 м;
Ширина: 60,0 м;
Высота: 26,9 м.

Расчет конструкций: произведен в ПК «LIRA».

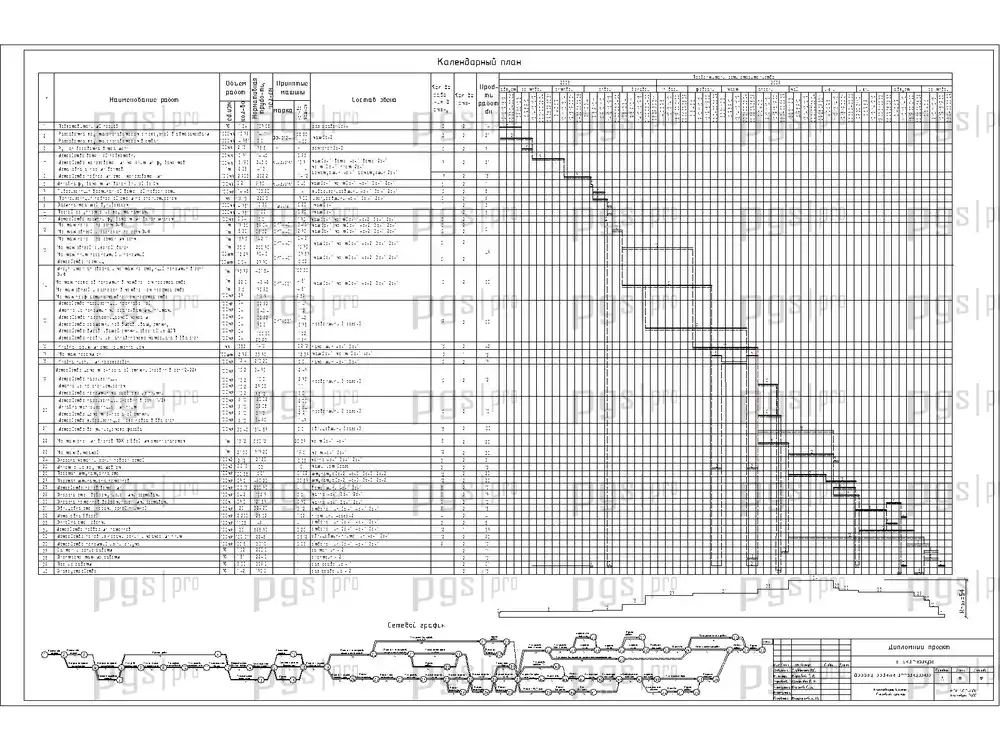

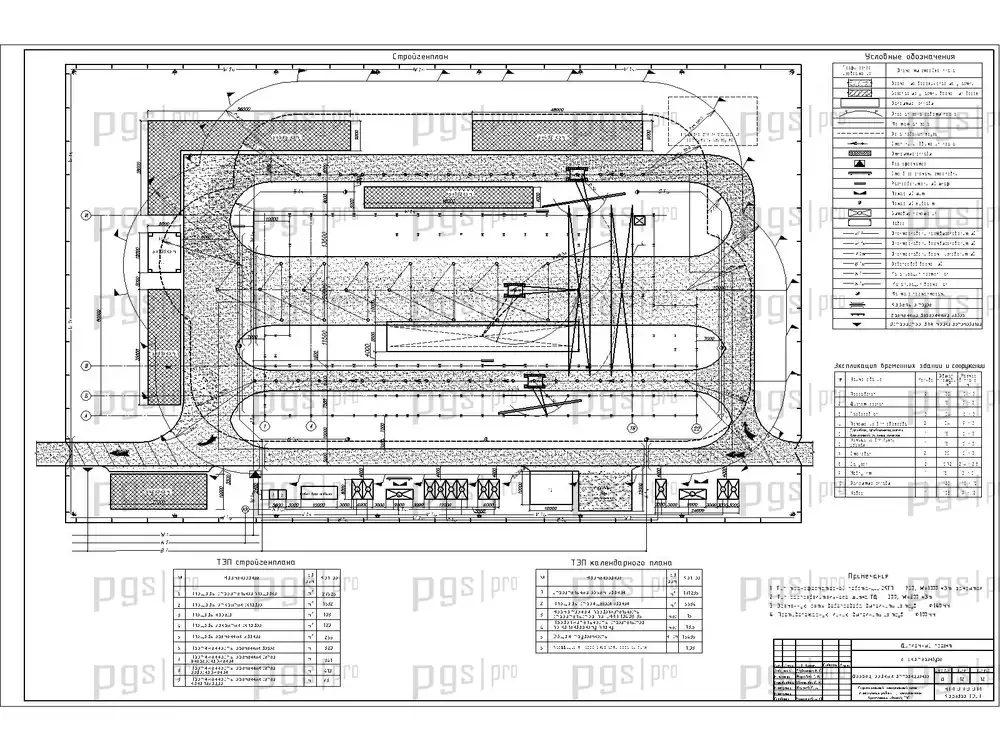

Технологические карты (ППР) на следующие работы:

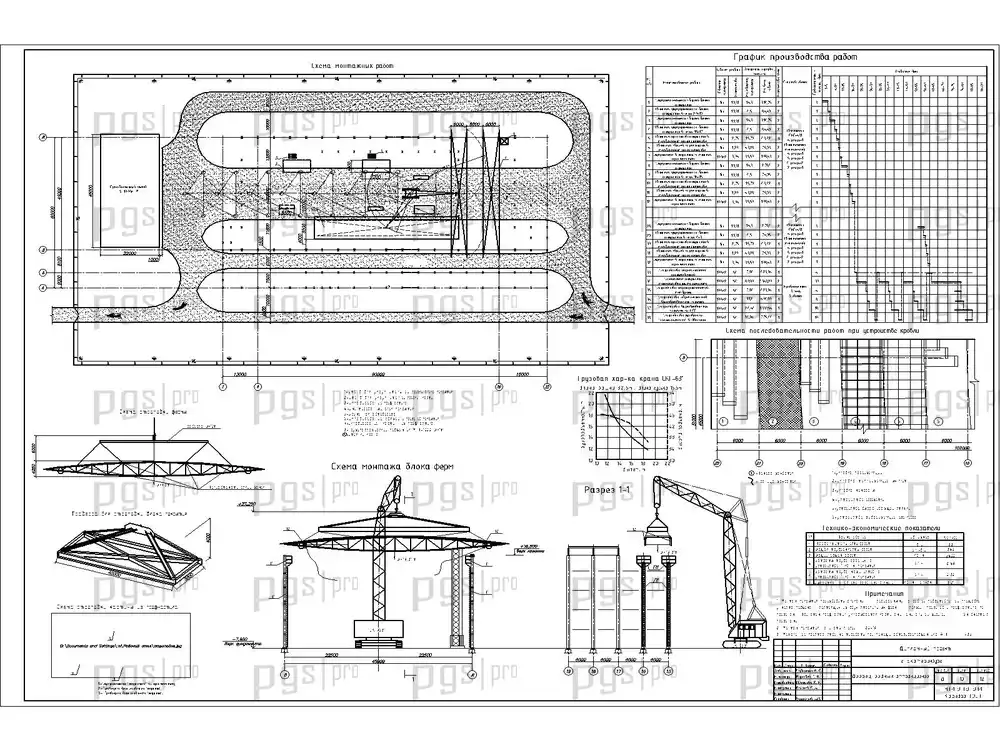

- монтаж ферм и покрытие;
- устройство кровли.

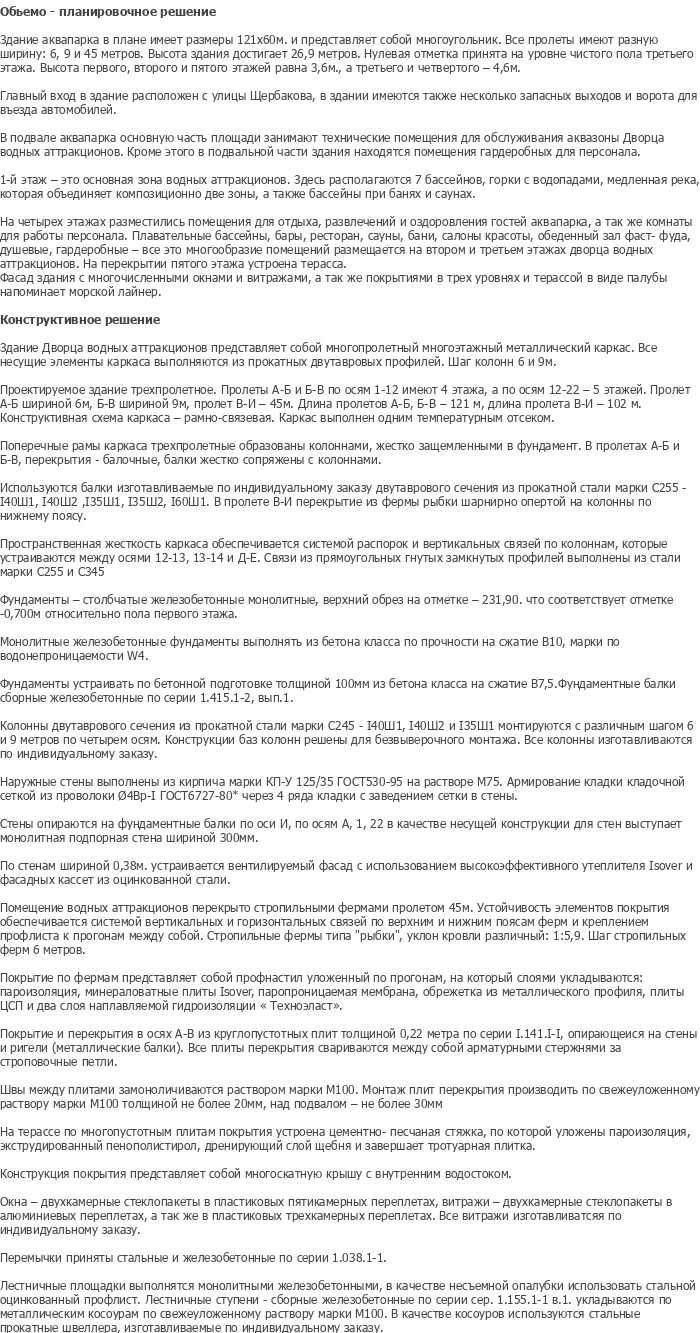

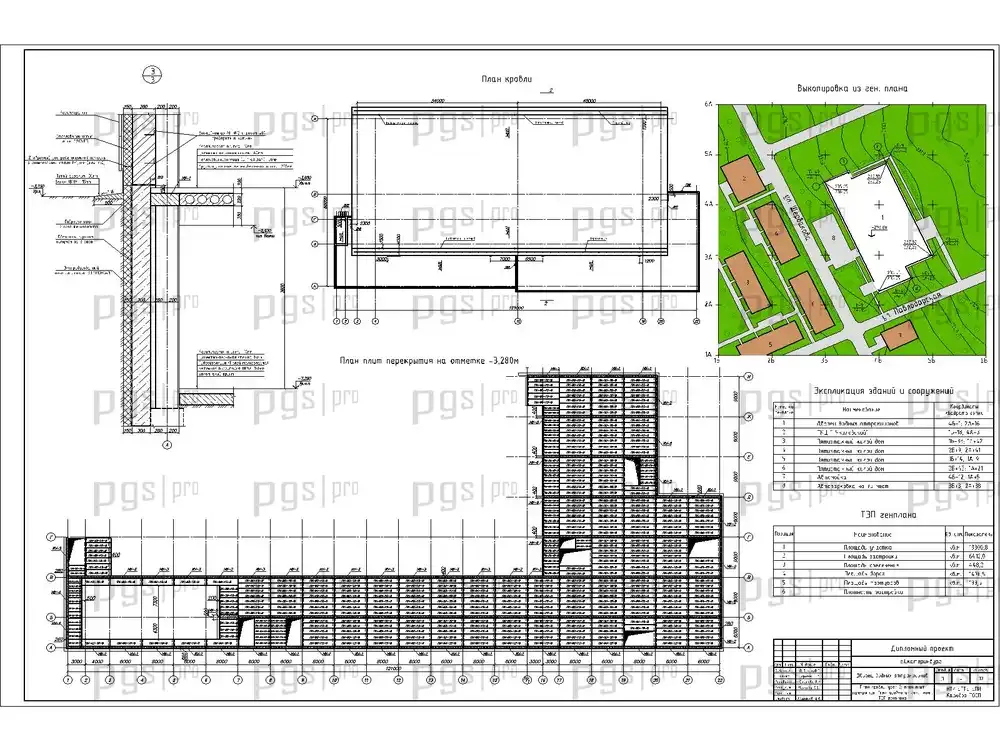

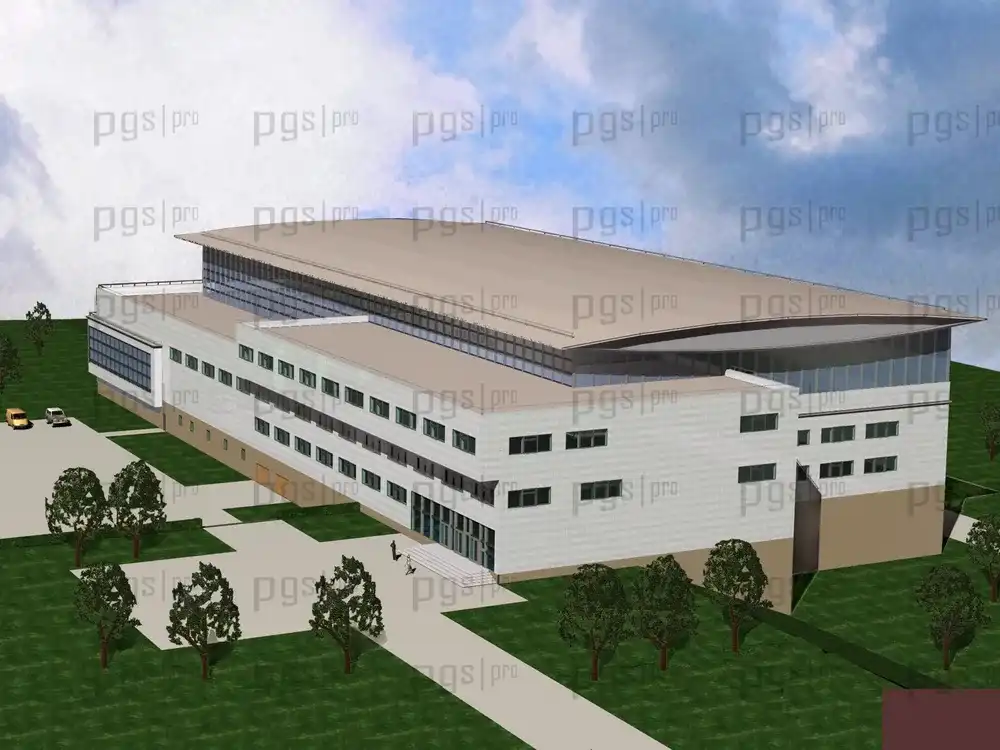

Обьемо - планировочное решение

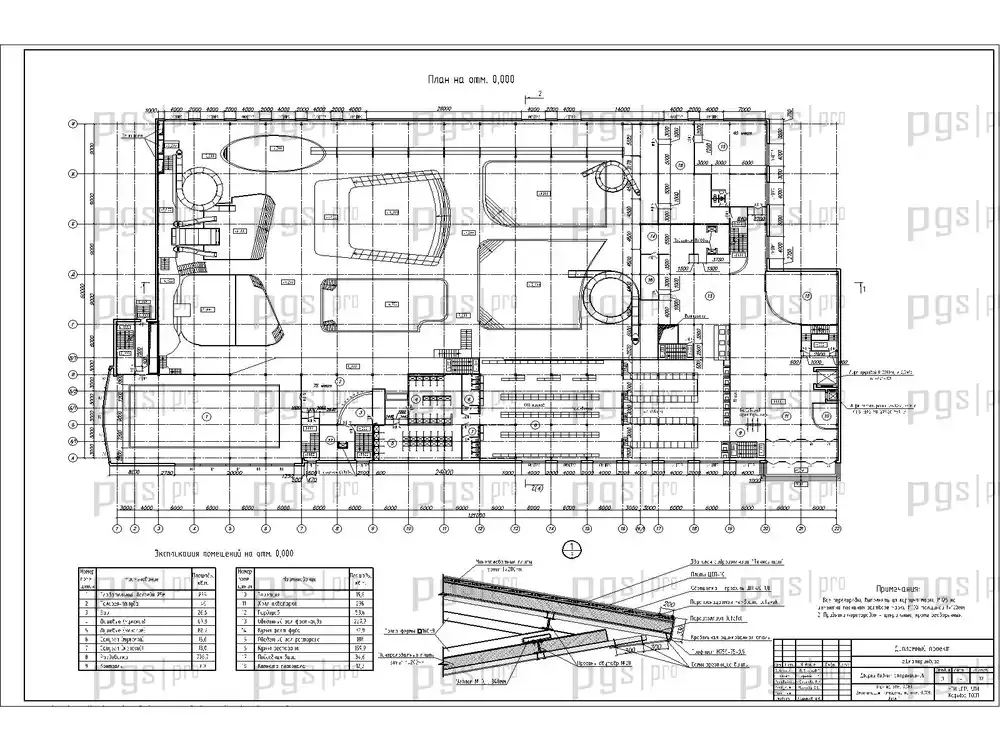

Здание аквапарка в плане имеет размеры 121х60м. и представляет собой многоугольник. Все пролеты имеют разную ширину: 6, 9 и 45 метров. Высота здания достигает 26,9 метров. Нулевая отметка принята на уровне чистого пола третьего этажа. Высота первого, второго и пятого этажей равна 3,6м., а третьего и четвертого – 4,6м.

Главный вход в здание расположен с улицы Щербакова, в здании имеются также несколько запасных выходов и ворота для въезда автомобилей.

В подвале аквапарка основную часть площади занимают технические помещения для обслуживания аквазоны Дворца водных аттракционов. Кроме этого в подвальной части здания находятся  помещения гардеробных для персонала.

1-й этаж – это основная зона водных аттракционов. Здесь располагаются 7 бассейнов, горки с водопадами, медленная река, которая объединяет композиционно две зоны, а также бассейны при банях и саунах.

На четырех этажах разместились помещения для отдыха, развлечений и оздоровления гостей аквапарка, а так же комнаты для работы персонала. Плавательные бассейны, бары, ресторан, сауны, бани, салоны красоты, обеденный зал фаст- фуда, душевые, гардеробные – все это многообразие помещений размещается на втором и третьем этажах дворца водных аттракционов. На перекрытии пятого этажа устроена терасса.

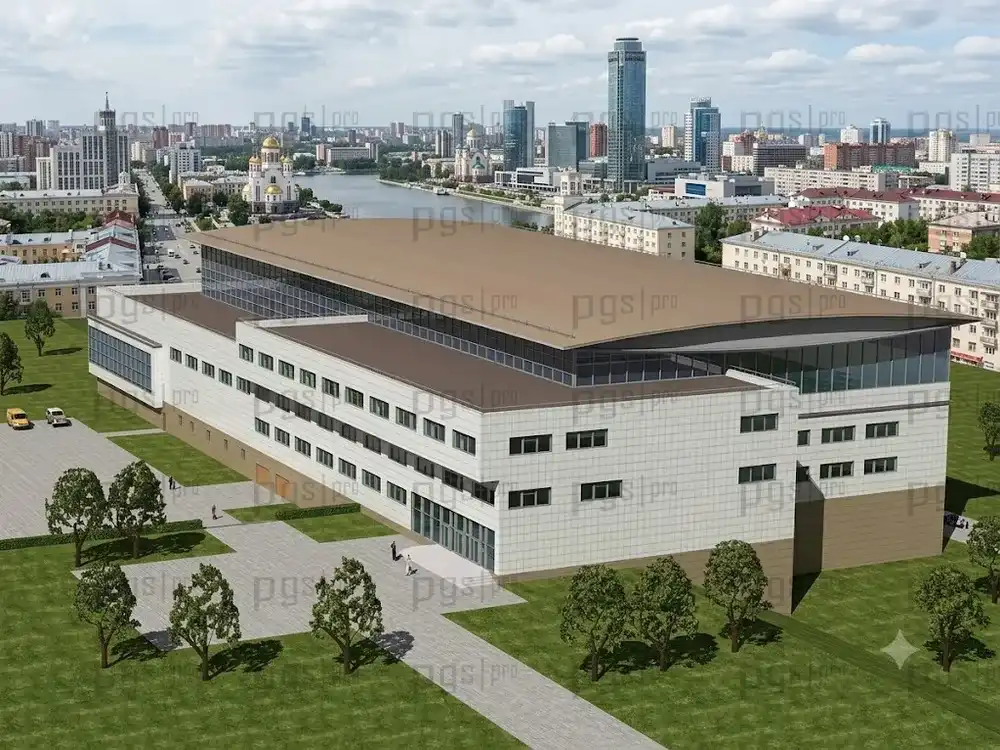

Фасад здания с многочисленными окнами и витражами, а так же покрытиями в трех уровнях и терассой в виде палубы напоминает морской лайнер.

Конструктивное решение

Здание Дворца водных аттракционов представляет собой многопролетный многоэтажный металлический каркас. Все несущие элементы каркаса выполняются из прокатных двутавровых профилей. Шаг колонн 6 и 9м.

Проектируемое здание трехпролетное. Пролеты А-Б и  Б-В по осям 1-12 имеют   4 этажа, а по осям 12-22 – 5 этажей. Пролет А-Б шириной 6м, Б-В шириной 9м, пролет В-И – 45м. Длина пролетов А-Б, Б-В – 121 м, длина пролета В-И – 102 м.
Конструктивная схема каркаса – рамно-связевая. Каркас выполнен одним  температурным отсеком.

Поперечные рамы каркаса трехпролетные образованы колоннами, жестко защемленными в фундамент. В пролетах А-Б и Б-В,  перекрытия - балочные,  балки жестко сопряжены с колоннами.

Используются балки изготавливаемые по индивидуальному заказу двутаврового сечения из прокатной стали марки С255 - I40Ш1, I40Ш2 ,I35Ш1, I35Ш2, I60Ш1. В пролете В-И перекрытие из фермы рыбки   шарнирно опертой на колонны по нижнему поясу.

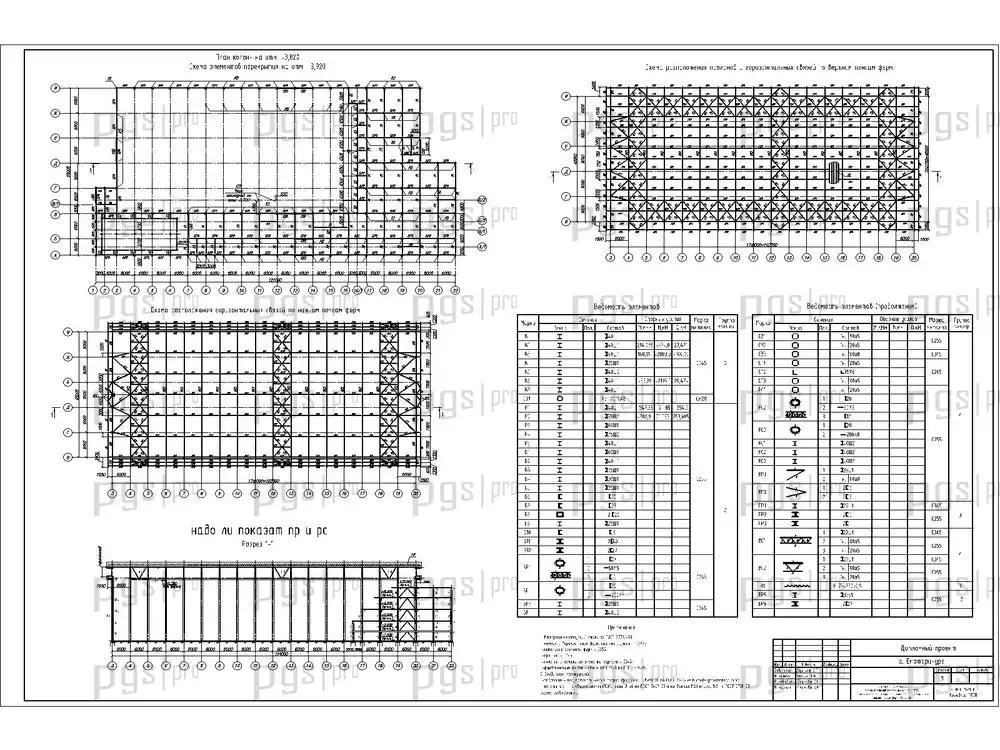

Пространственная жесткость каркаса обеспечивается системой распорок и  вертикальных связей по колоннам, которые устраиваются между осями 12-13, 13-14 и Д-Е. Связи из прямоугольных гнутых замкнутых профилей выполнены из стали марки С255 и С345

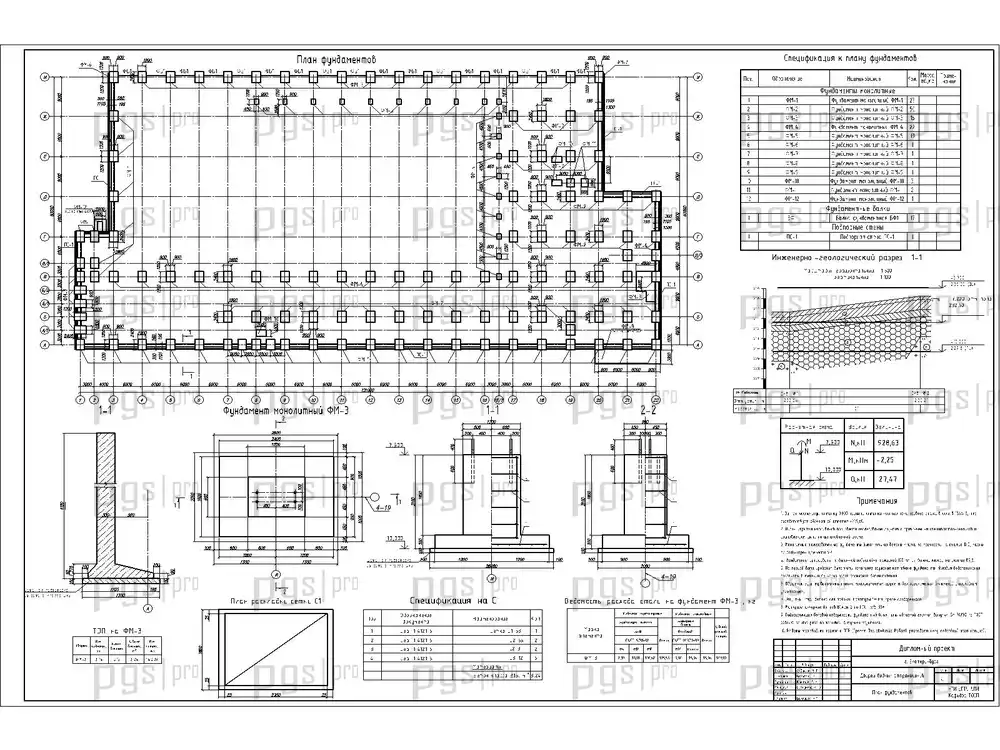

Фундаменты – столбчатые железобетонные монолитные, верхний обрез на отметке – 231,90. что соответствует отметке -0,700м относительно пола первого этажа.

Монолитные железобетонные фундаменты выполнять из бетона класса по прочности на сжатие В10, марки по водонепроницаемости W4.

Фундаменты устраивать по бетонной подготовке толщиной 100мм из бетона класса на сжатие В7,5.Фундаментные балки сборные железобетонные по серии 1.415.1-2, вып.1.

Колонны двутаврового сечения из прокатной стали марки С245 - I40Ш1, I40Ш2 и I35Ш1 монтируются с различным шагом 6 и 9 метров по четырем осям. Конструкции баз колонн решены для безвыверочного монтажа. Все колонны изготавливаются по индивидуальному заказу.

Наружные стены выполнены из кирпича марки КП-У 125/35 ГОСТ530-95 на растворе М75. Армирование кладки кладочной сеткой из проволоки Ø4Вр-I ГОСТ6727-80* через 4 ряда кладки с заведением сетки в стены.

Стены опираются на фундаментные балки по оси И, по осям А, 1, 22 в качестве несущей конструкции для стен выступает монолитная подпорная стена шириной 300мм.

По стенам шириной 0,38м. устраивается вентилируемый фасад с использованием высокоэффективного утеплителя Isover и фасадных кассет из оцинкованной стали.

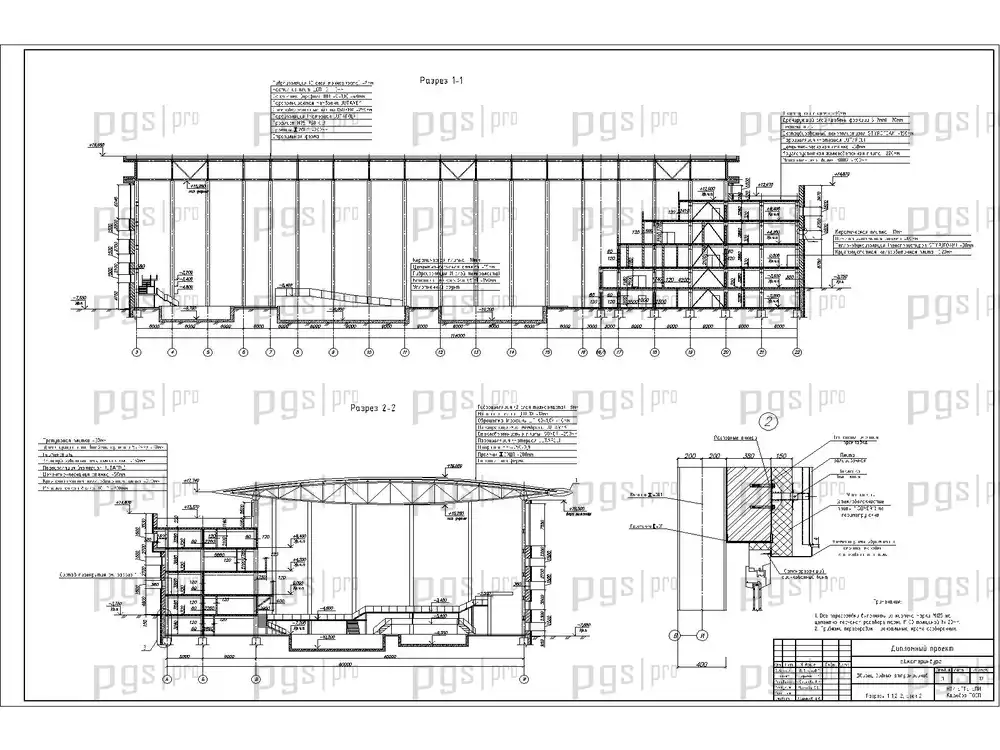

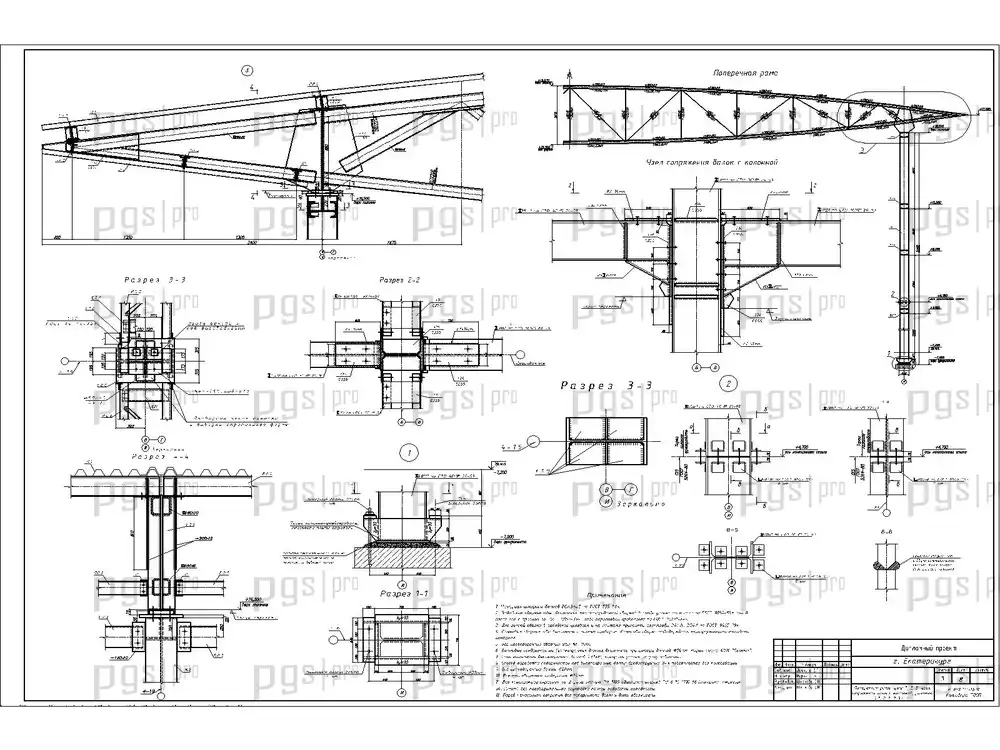

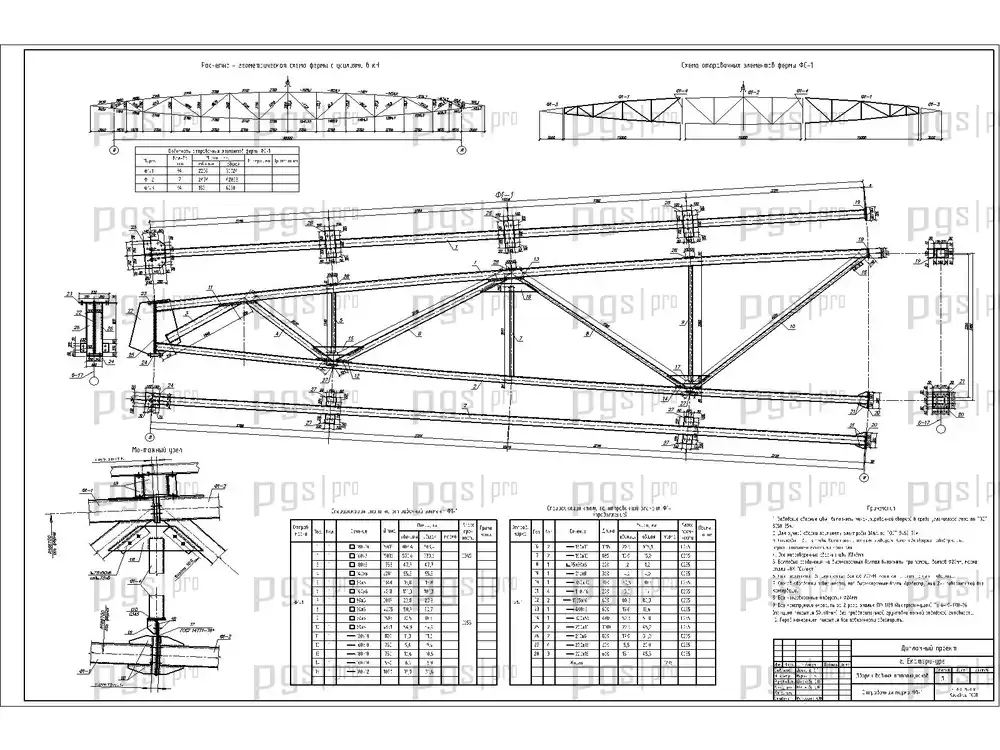

Помещение водных аттракционов перекрыто стропильными фермами пролетом 45м. Устойчивость элементов покрытия обеспечивается системой вертикальных и горизонтальных связей по верхним и нижним поясам ферм и креплением профлиста к прогонам между собой. Стропильные фермы типа "рыбки", уклон кровли различный: 1:5,9. Шаг стропильных ферм 6 метров.

Покрытие по фермам представляет собой профнастил уложенный по прогонам, на который слоями укладываются: пароизоляция, минераловатные плиты Isover, паропроницаемая мембрана, обрежетка из металлического профиля, плиты ЦСП и два слоя наплавляемой гидроизоляции « Техноэласт».

Покрытие и перекрытия в осях А-В из круглопустотных плит толщиной 0,22 метра по серии I.141.I-I, опирающеися на стены и ригели (металлические балки). Все плиты перекрытия свариваются между собой арматурными стержнями за строповочные петли.

Швы между плитами замоноличиваются раствором марки М100. Монтаж плит перекрытия производить  по свежеуложенному раствору марки М100 толщиной не более 20мм, над подвалом – не более 30мм

На терассе по многопустотным плитам покрытия устроена цементно- песчаная стяжка, по которой уложены пароизоляция, экструдированный пенополистирол, дренирующий слой щебня и завершает тротуарная плитка.

Конструкция покрытия представляет собой многоскатную крышу с внутренним водостоком.

Окна – двухкамерные стеклопакеты в пластиковых пятикамерных переплетах, витражи – двухкамерные стеклопакеты в алюминиевых переплетах, а так же в пластиковых трехкамерных переплетах. Все витражи изготавливатсяя по индивидуальному заказу.

Перемычки приняты стальные и железобетонные по серии 1.038.1-1.

Лестничные площадки выполнятся монолитными железобетонными, в качестве несъемной опалубки использовать стальной оцинкованный профлист. Лестничные ступени - сборные железобетонные по серии сер. 1.155.1-1 в.1. укладываются по металлическим косоурам по свежеуложенному раствору марки М100. В качестве косоуров используются стальные прокатные швеллера, изготавливаемые по индивидуальному заказу.
