Диплом №1117 "Автоцентр в г. Екатеринбург"

В выпускной квалификационной работе детально спроектировано многофункциональное коммерческое здание автоцентра. В отличие от типовых задач малоэтажного жилищного фонда, где часто рассматривается типовой проект 2 этажного жилого дома, проектирование комплекса автосервиса сопряжено с решением сложных задач зонирования крупнопролетных зон технического обслуживания, открытых выставочных залов и офисных помещений. Здание запроектировано с учетом жестких требований пожарной, экологической и технологической безопасности.

Архитектурный облик сооружения решен в современном лаконичном стиле: просторный демонстрационный зал оборудован сплошным панорамным остеклением, обеспечивающим презентабельный обзор экспозиции автомобилей. Производственная зона обслуживания отделена противопожарными перегородками и имеет независимые въездные ворота для автотранспорта. Данный готовый диплом ПГС полностью раскрывает технологические цепочки приемки, диагностики, планового ТО и кузовного ремонта машин.

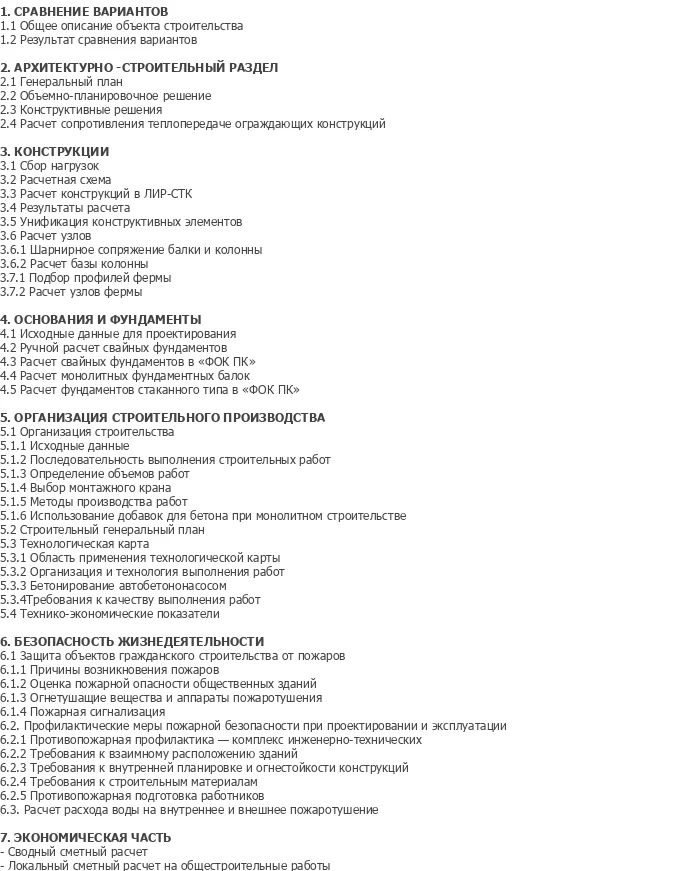

Расчетно-пояснительная записка на 109 листах содержит подробное климатическое описание района строительства, генеральный план участка с парковочными зонами, обоснование архитектурных форм и технико-экономические показатели. Предлагаемый проект послужит отличной основой для подготовки качественной дипломной работы.

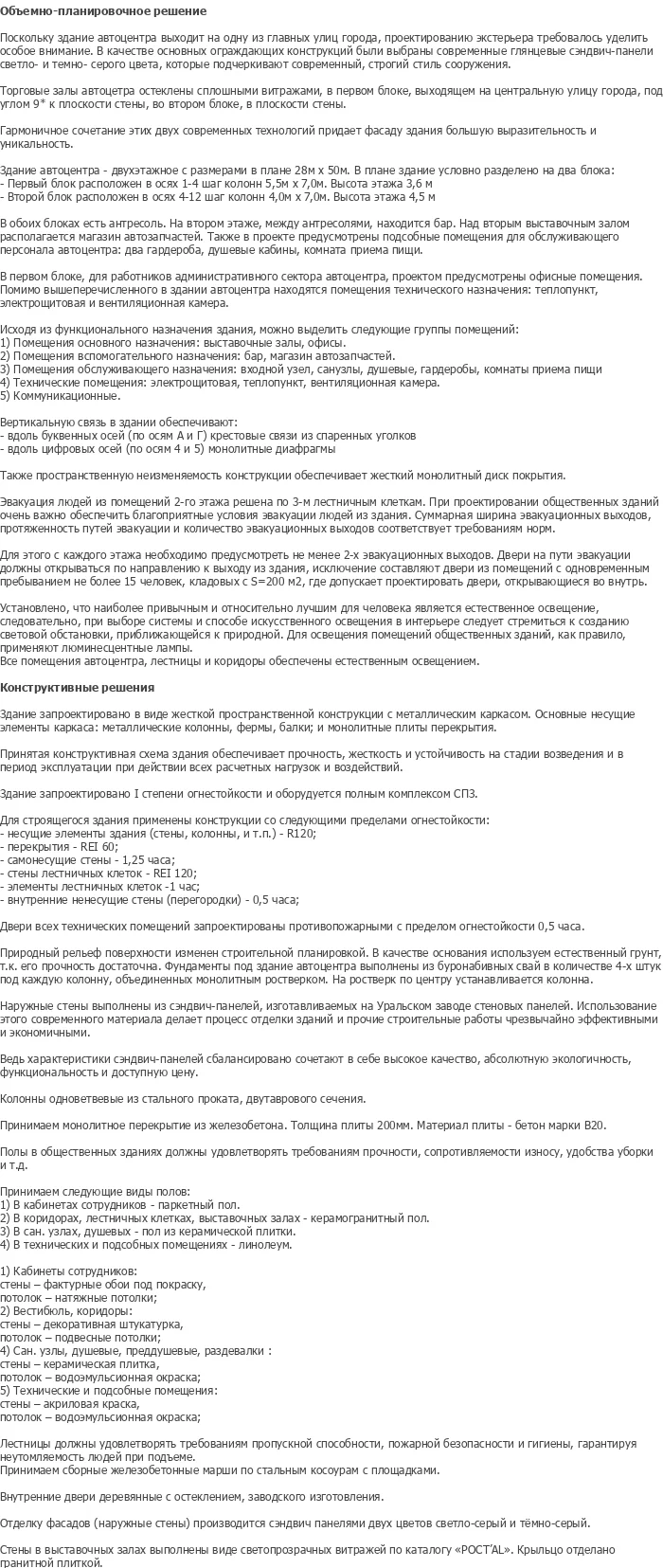

Планировочная структура автоцентра разделена на несколько ключевых функциональных секторов: выставочный зал (шоу-рум) с зоной работы менеджеров, ремонтную зону постов технического обслуживания, складские помещения запасных частей, а также административно-бытовой комплекс персонала. Логистика движения клиентов и автотранспорта организована без взаимного пересечения опасных технологических потоков.

Выставочная часть здания спроектирована двухсветной, что придает внутреннему пространству дополнительный объем и эстетическую привлекательность. В сервисной зоне предусмотрена необходимая высота для установки подъемников и свободного маневрирования автотранспорта. Административно-бытовые помещения второго этажа включают кабинеты руководства, компрессорные, санузлы, раздевалки и душевые для рабочего персонала.

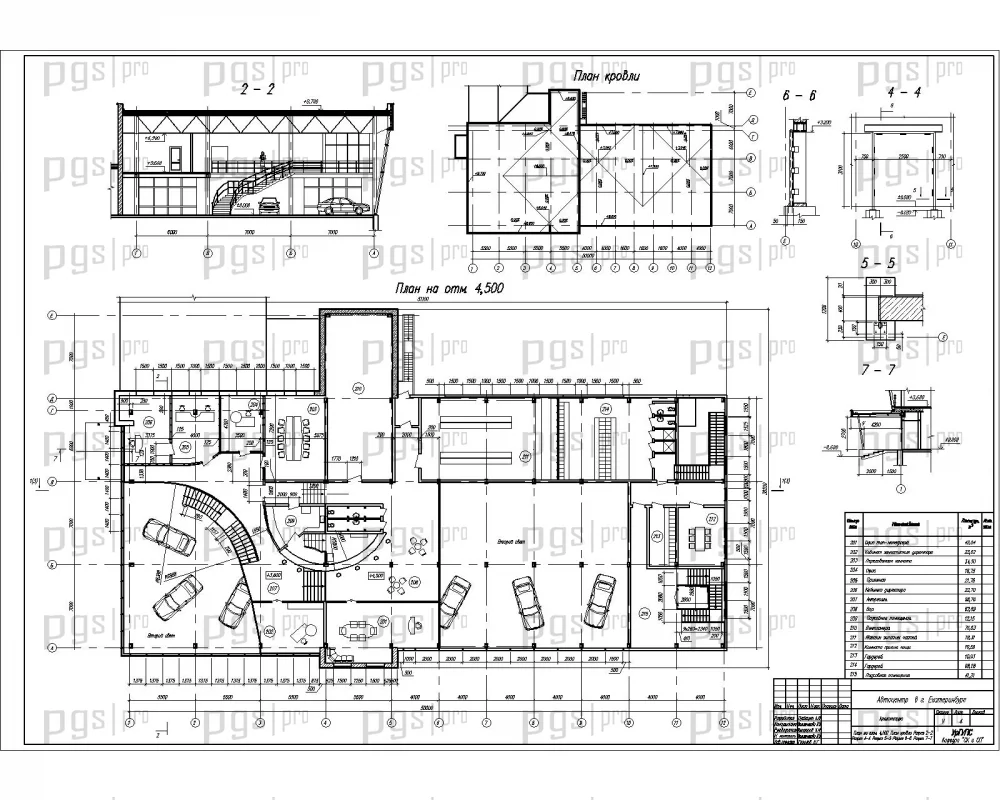

Графический комплект архитектурных чертежей формата DWG содержит поэтажные планы с экспликацией помещений, технологические схемы расстановки оборудования, продольные и поперечные разрезы здания, а также детальные фасады с ведомостями отделочных материалов. Проработаны узлы сопряжения конструкций, эвакуационные выходы и схемы заполнения проемов.

Конструктивная схема здания решена в виде каркасной системы. Пространственная жесткость и неизменяемость каркаса обеспечиваются совместной работой вертикальных колонн, вертикальных связей жесткости и горизонтальных дисков покрытий. Применение рамно-связевого каркаса позволило перекрыть значительные пролеты ремонтной зоны и выставочного зала без дополнительных промежуточных опор.

Фундаменты под несущие колонны запроектированы монолитными железобетонными столбчатыми стаканного типа на естественном грунтовом основании. Ограждающие стены выполнены из трехслойных металлических сэндвич-панелей с минераловатным утеплителем, обладающих высоким сопротивлением теплопередаче и требуемым пределом огнестойкости. Кровля принята плоской малоуклонной, со сэндвич-панелями кровельного типа и внутренним организованным водостоком.

В расчетно-конструктивном разделе приведен подробный сбор эксплуатационных нагрузок (постоянных, снеговых, ветровых и технологических от подвесного оборудования), статический расчет рам каркаса, проверка несущей способности основных элементов и узловых соединений. В графической части представлены схемы расположения элементов каркаса, схемы армирования фундаментов и спецификации металлопроката.

Раздел технологии и организации строительного производства посвящен детальной проработке методов возведения здания автоцентра. В составе работы сформирована детализированная технологическая карта на монтаж несущих конструкций надземной части с выбором кранового оборудования по грузовысотным характеристикам, калькуляцией затрат труда и пооперационным контролем качества.

Строительный генеральный план (стройгенплан) разработан на период активного монтажа каркаса здания. На чертеже нанесены границы опасных зон работы монтажного крана, временные проезды, приобъектные открытые площадки складирования конструкций, мойка колес, инвентарные мобильные бытовые вагончики и точки подключения к временным инженерным сетям.

Календарный график строительства оптимизирует продолжительность возведения объекта и распределение трудовых ресурсов. В проекте детально разработаны разделы безопасности жизнедеятельности и охраны труда, охраны окружающей среды и противопожарных мероприятий. Высокая проработка технологической части подчеркивает прикладной характер дипломного проекта.

Представленный дипломный проект автоцентра выгодно отличается от типовых академических работ практической направленностью и качеством графики:

• 11 детализированных чертежей в формате DWG (AutoCAD) с разделами АР, КР, технологическими схемами и стройгенпланом.
• Структурированная расчетно-пояснительная записка на 109 листов в формате MS Word.
• Актуальная коммерческая специфика проектирования современного многофункционального автоцентра.
• Экономичная и надежная каркасная конструктивная схема с использованием сэндвич-панелей.
• Полноценный организационно-технологический блок со стройгенпланом и технологической картой.
• Полное соответствие нормативным требованиям СП, СНиП и противопожарным регламентам.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
