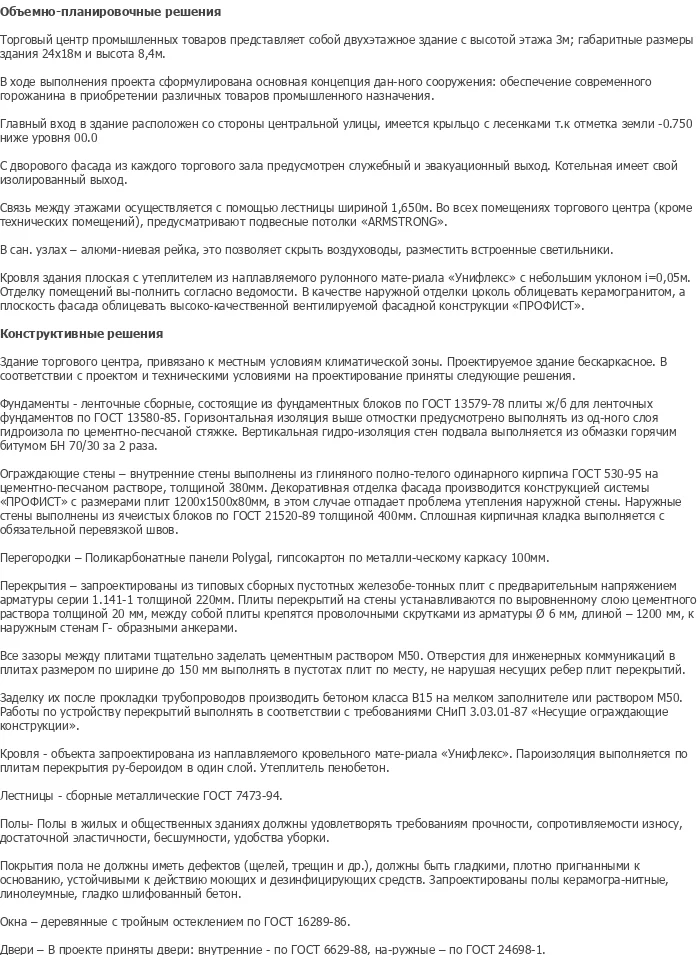

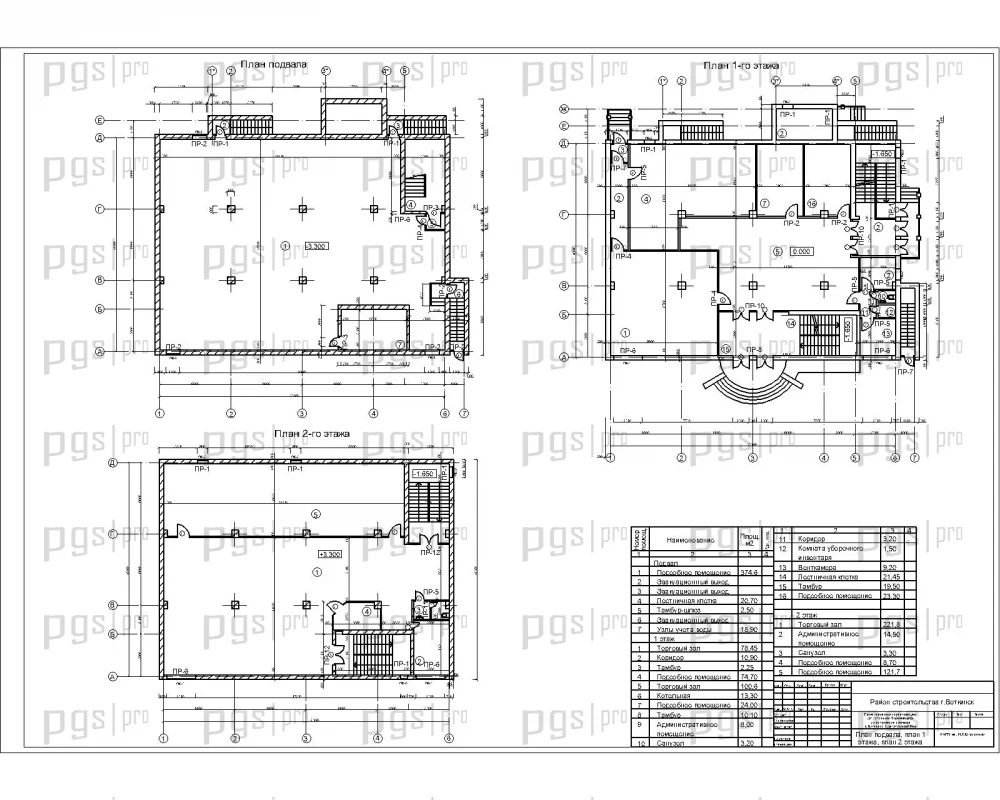

Объемно-планировочные решения

Торговый центр промышленных товаров представляет собой двухэтажное здание с высотой этажа 3м; габаритные размеры здания 24х18м и высота 8,4м.

В ходе выполнения проекта сформулирована основная концепция дан-ного сооружения: обеспечение современного горожанина в приобретении различных товаров промышленного назначения.

Главный вход в здание расположен со стороны центральной улицы, имеется крыльцо с лесенками т.к отметка земли -0.750 ниже уровня 00.0

С дворового фасада из каждого торгового зала предусмотрен служебный и эвакуационный выход. Котельная имеет свой изолированный выход.

Связь между этажами осуществляется с помощью лестницы шириной 1,650м. Во всех помещениях торгового центра (кроме технических помещений), предусматривают подвесные потолки «ARMSTRONG».

В сан. узлах – алюми-ниевая рейка, это позволяет скрыть воздуховоды, разместить встроенные светильники.

Кровля здания плоская с утеплителем из наплавляемого рулонного мате-риала «Унифлекс» с небольшим уклоном  i=0,05м. Отделку помещений вы-полнить согласно ведомости. В качестве наружной отделки цоколь облицевать керамогранитом, а плоскость фасада облицевать высоко-качественной вентилируемой фасадной конструкции «ПРОФИСТ».

Конструктивные решения

Здание торгового центра, привязано к местным условиям климатической зоны. Проектируемое здание бескаркасное. В соответствии с проектом и техническими условиями на проектирование приняты следующие решения.

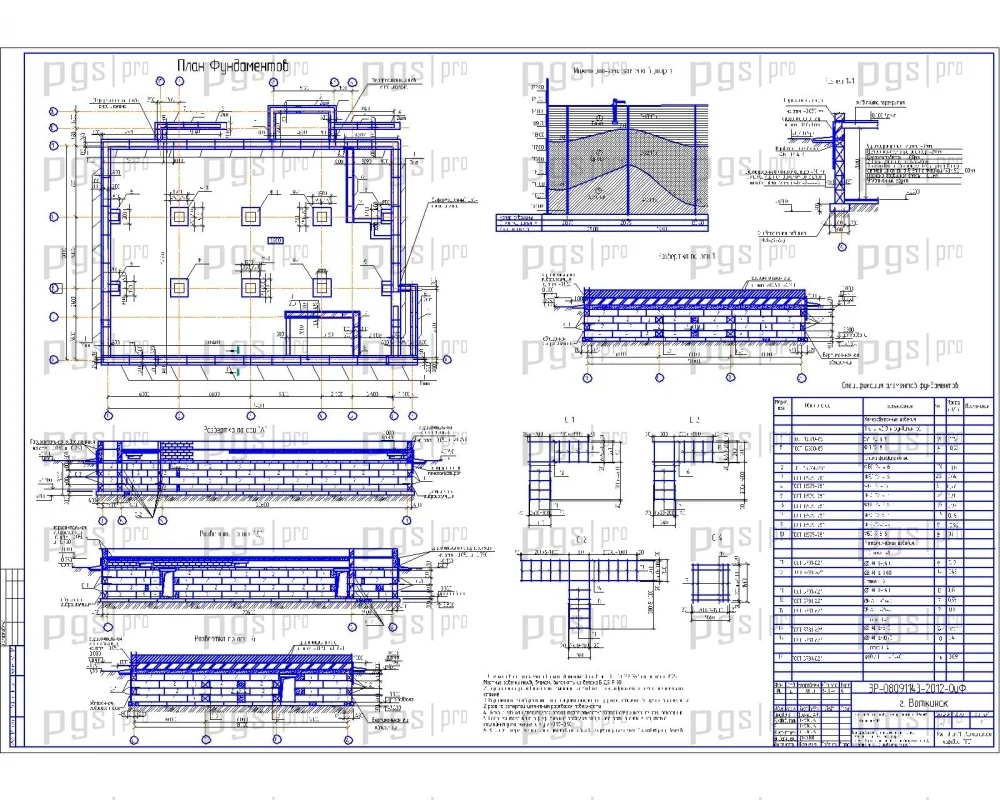

Фундаменты - ленточные сборные, состоящие из фундаментных блоков по  ГОСТ  13579-78 плиты ж/б для ленточных фундаментов по ГОСТ 13580-85. Горизонтальная изоляция выше отмостки предусмотрено выполнять из од-ного слоя гидроизола по цементно-песчаной стяжке. Вертикальная гидро-изоляция стен подвала выполняется из обмазки горячим битумом БН 70/30 за 2 раза.

Ограждающие стены –  внутренние стены выполнены из глиняного полно-телого одинарного кирпича ГОСТ 530-95 на цементно-песчаном растворе, толщиной 380мм. Декоративная отделка фасада производится конструкцией системы «ПРОФИСТ» с размерами плит 1200х1500х80мм, в этом случае отпадает проблема утепления наружной стены. Наружные стены выполнены из ячеистых блоков по ГОСТ 21520-89 толщиной 400мм. Сплошная кирпичная  кладка выполняется с обязательной перевязкой швов.

Перегородки – Поликарбонатные панели Polygal, гипсокартон по металли-ческому каркасу 100мм.

Перекрытия – запроектированы из типовых сборных  пустотных железобе-тонных плит с предварительным напряжением арматуры   серии 1.141-1 толщиной 220мм. Плиты  перекрытий на стены устанавливаются по выровненному слою цементного раствора толщиной 20 мм,  между собой  плиты крепятся проволочными скрутками из арматуры Ø 6 мм, длиной – 1200 мм, к наружным стенам Г- образными анкерами.

Все зазоры между плитами тщательно заделать цементным раствором М50. Отверстия  для инженерных коммуникаций в плитах размером по ширине до 150 мм выполнять в пустотах плит по месту, не нарушая несущих ребер плит перекрытий.

Заделку их после прокладки трубопроводов производить бетоном класса В15 на мелком заполнителе или раствором М50.  Работы по устройству перекрытий выполнять в соответствии с требованиями СНиП 3.03.01-87 «Несущие ограждающие конструкции».

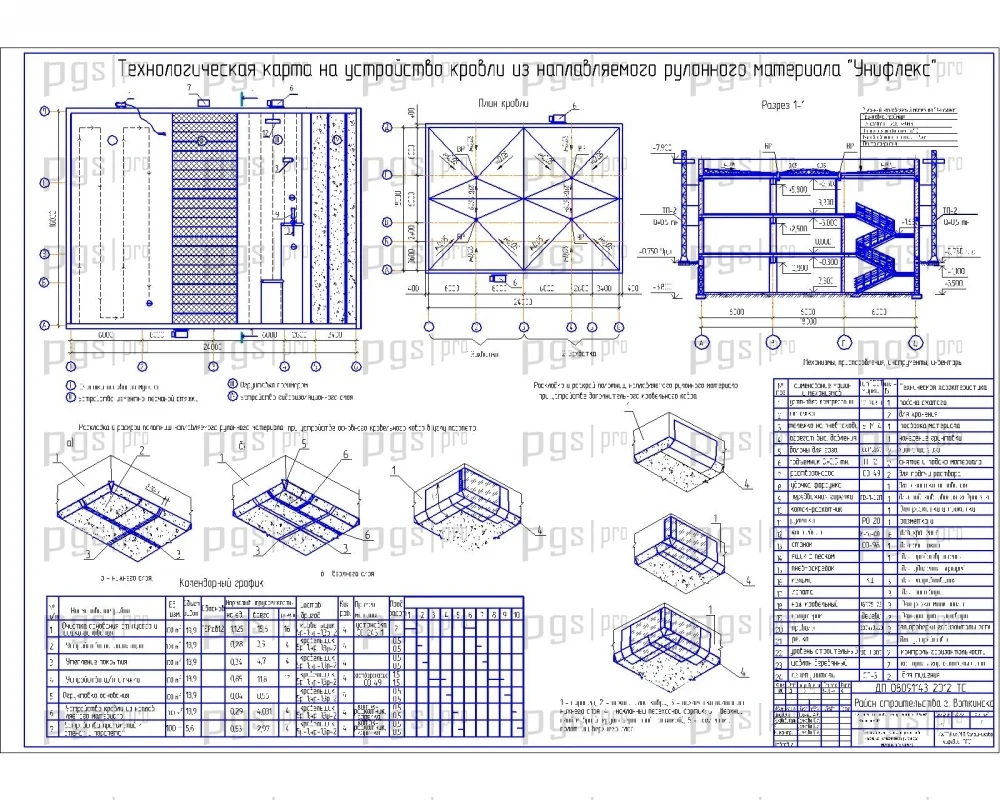

Кровля - объекта запроектирована из наплавляемого кровельного мате-риала «Унифлекс». Пароизоляция выполняется по плитам перекрытия  ру-бероидом в один слой. Утеплитель пенобетон.

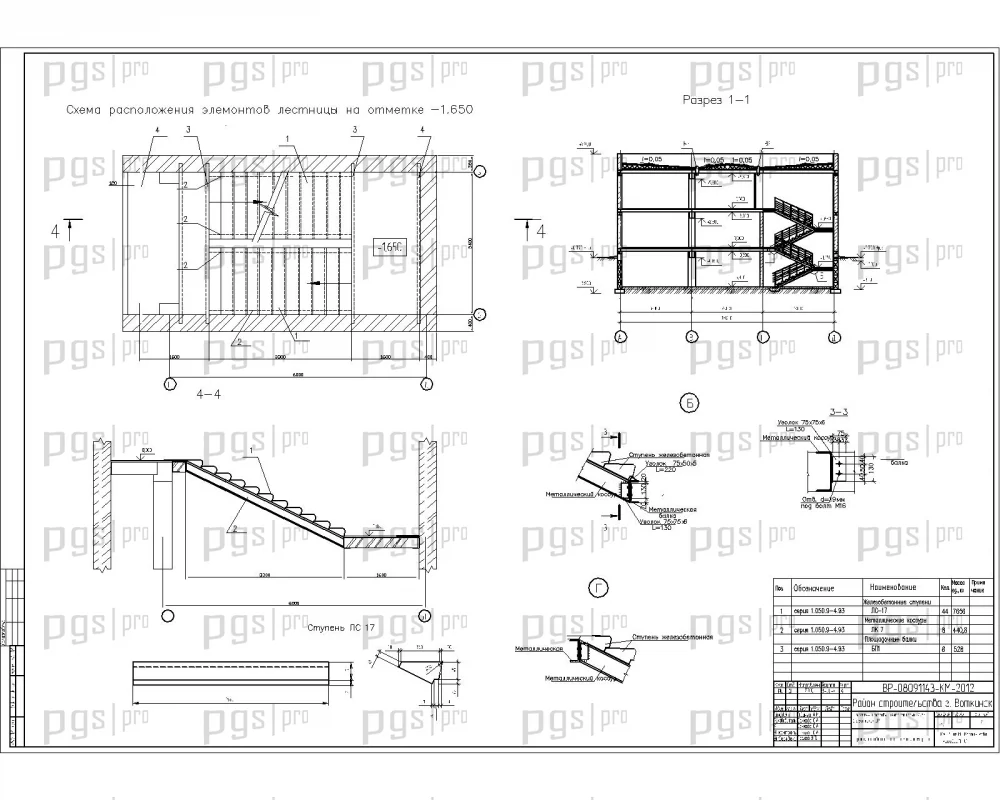

Лестницы  -  сборные металлические ГОСТ 7473-94.

Полы-  Полы в жилых и общественных зданиях должны удовлетворять требованиям прочности, сопротивляемости износу, достаточной эластичности, бесшумности, удобства уборки.

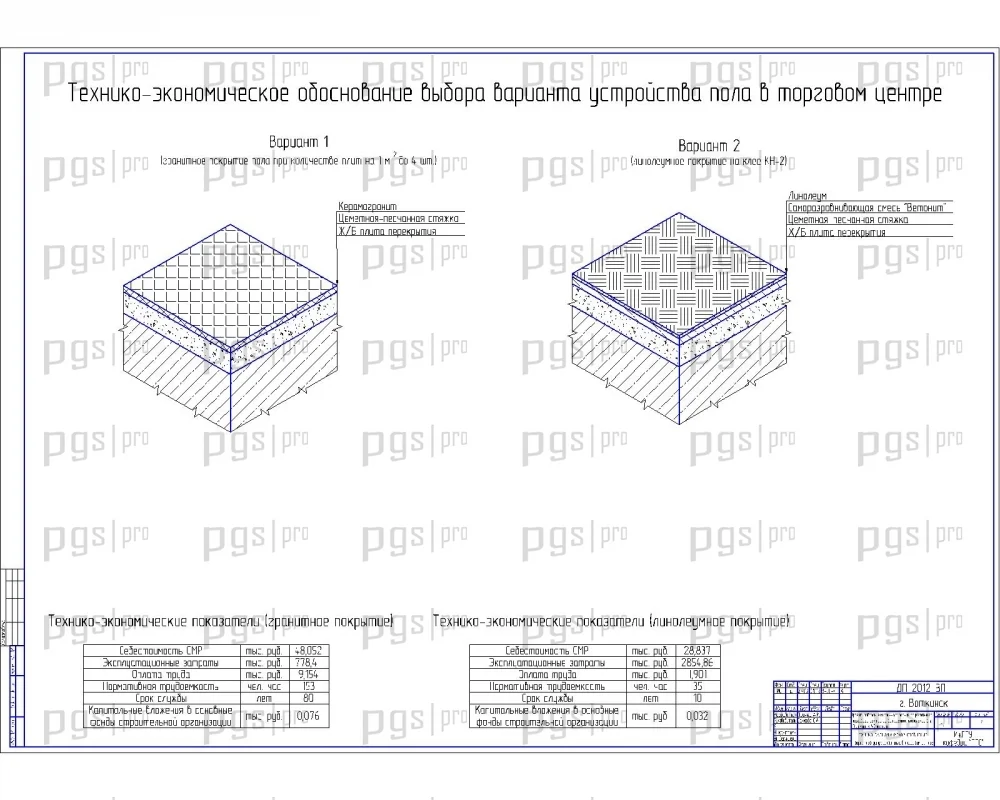

Покрытия пола не должны иметь дефектов (щелей, трещин и др.), должны быть гладкими, плотно пригнанными к основанию, устойчивыми к действию моющих  и дезинфицирующих средств. Запроектированы полы керамогра-нитные, линолеумные, гладко шлифованный бетон.

Окна – деревянные с тройным остеклением по ГОСТ 16289-86.

Двери – В проекте   приняты двери: внутренние - по ГОСТ 6629-88, на-ружные – по  ГОСТ 24698-1.
