Диплом №1139 "Несущие конструкции ледового дворца спорта г. Новосибирск"

Дипломный проект посвящён разработке несущих конструкций ледового дворца спорта в городе Новосибирске. Объект предназначен для проведения спортивных мероприятий на ледовой арене и обслуживания зрителей, спортсменов и административного персонала. В отличие от типовых задач малоэтажного строительства, где рассматривается проект 2 этажного жилого дома, проектирование ледового дворца требует решения задач по перекрытию больших пролётов и обеспечению пространственной устойчивости металлического каркаса.

Объёмно-пространственное решение предусматривает два связанных между собой блока, включая основной прямоугольный блок с ледовой ареной и зрительскими трибунами. В проекте предусмотрены функциональное зонирование, разделение потоков посетителей и спортсменов, а также помещения спортивного, административного и технического назначения. Этот готовый диплом ПГС может использоваться как пример разработки конструкций крупного спортивного сооружения.

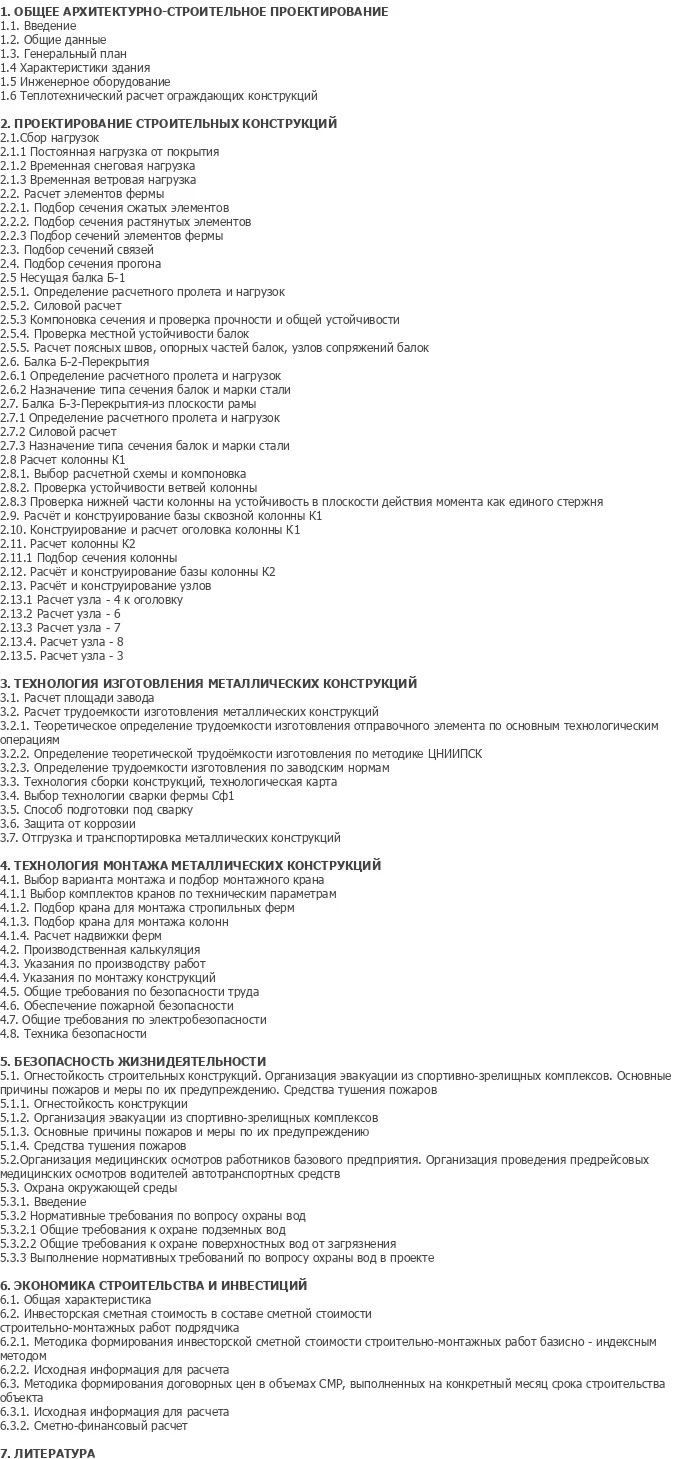

Пояснительная записка объёмом 115 листов MS Word охватывает архитектурно-строительное проектирование, расчёт металлических конструкций, технологию их изготовления и монтажа, безопасность жизнедеятельности и экономику строительства. Материалы подходят студентам инженерно-строительных направлений и выпускникам, готовящимся к защите диплома. Работа может служить как шаблон проекта и учебная основа для подготовки дипломной работы, поэтому можно купить проект для изучения проектных решений или скачать проект после ознакомления с демонстрационной версией.

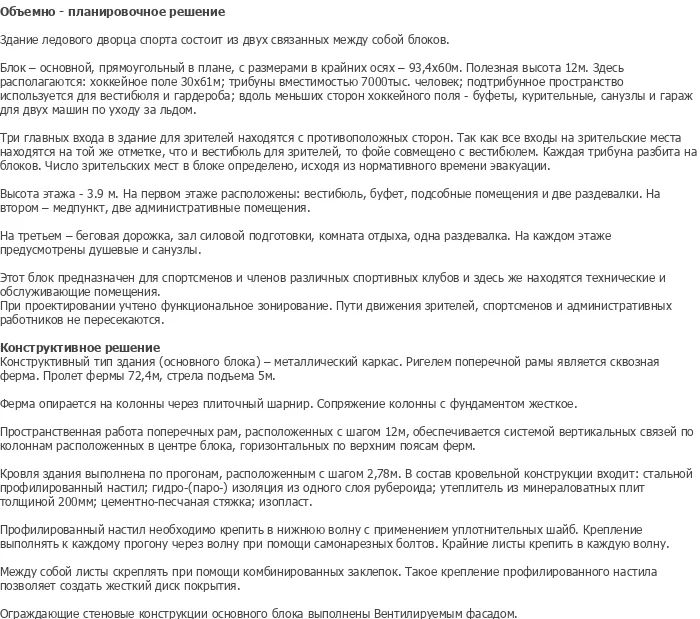

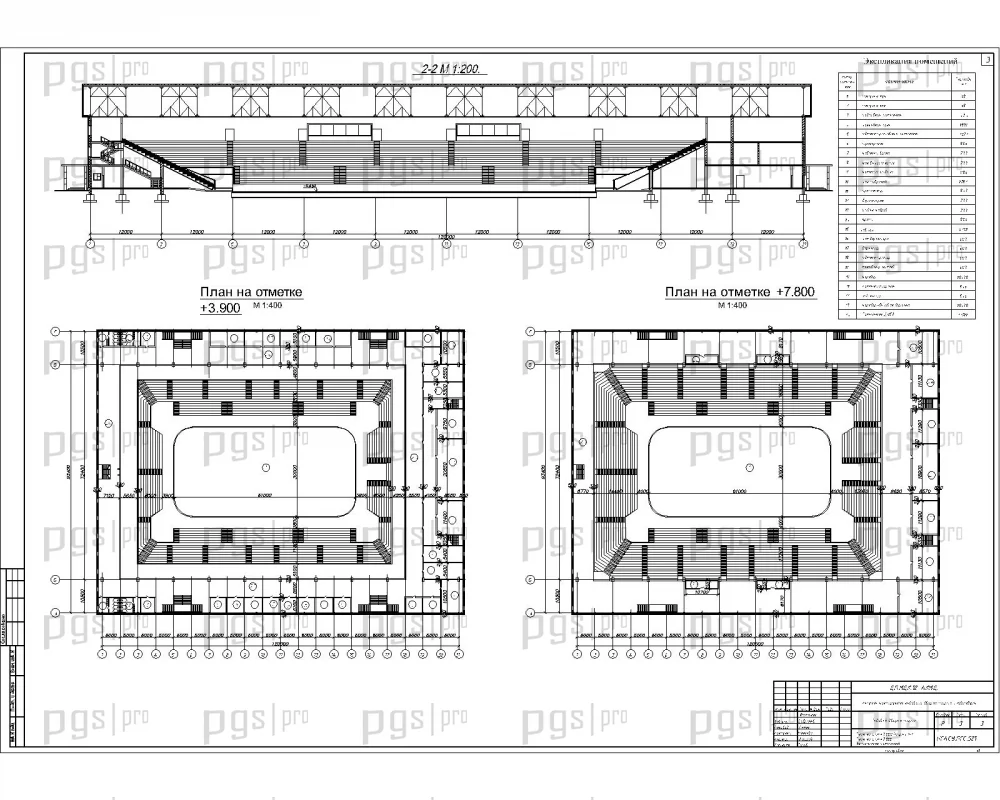

Ледовый дворец спорта состоит из двух связанных блоков. Основной блок имеет прямоугольную форму в плане, размеры в крайних осях 93,4 × 60 м и полезную высоту 12 м. В нём размещаются хоккейное поле размером 30 × 61 м и зрительские трибуны, а подтрибунное пространство используется для вестибюля и гардероба.

Функциональное зонирование предусматривает помещения для зрителей, спортсменов и обслуживающего персонала. На первом этаже административно-спортивного блока расположены вестибюль, буфет, подсобные помещения и две раздевалки, на втором — медицинский пункт и административные помещения, на третьем — беговая дорожка, зал силовой подготовки, комната отдыха и раздевалка. На каждом этаже предусмотрены душевые и санузлы.

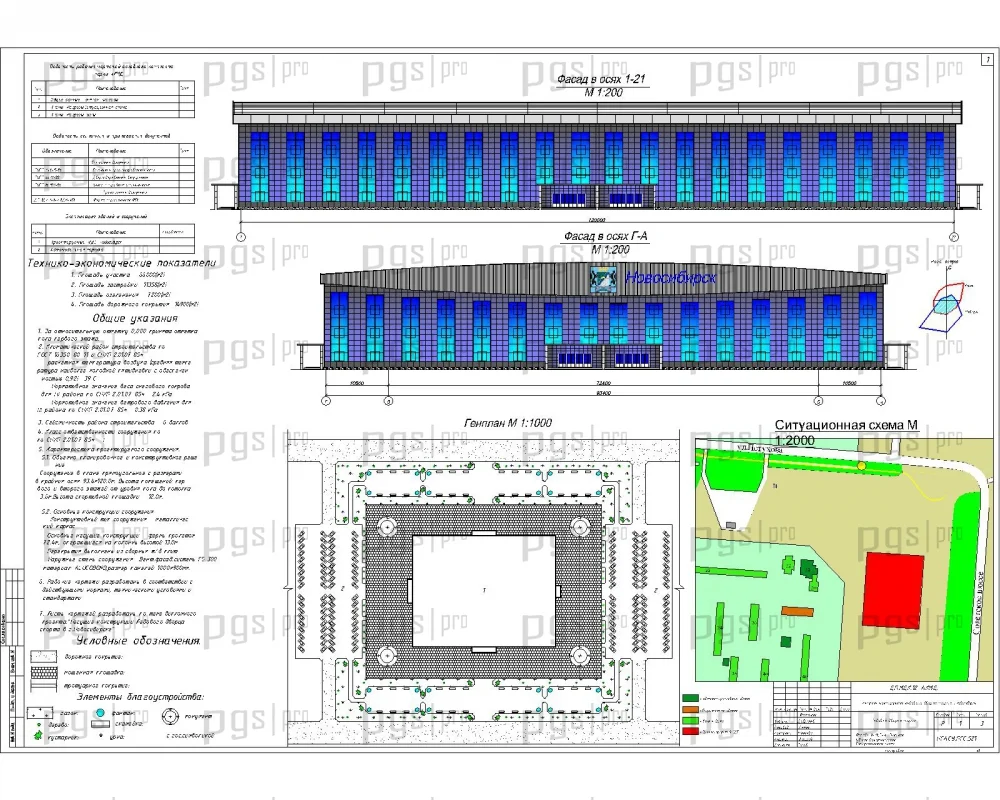

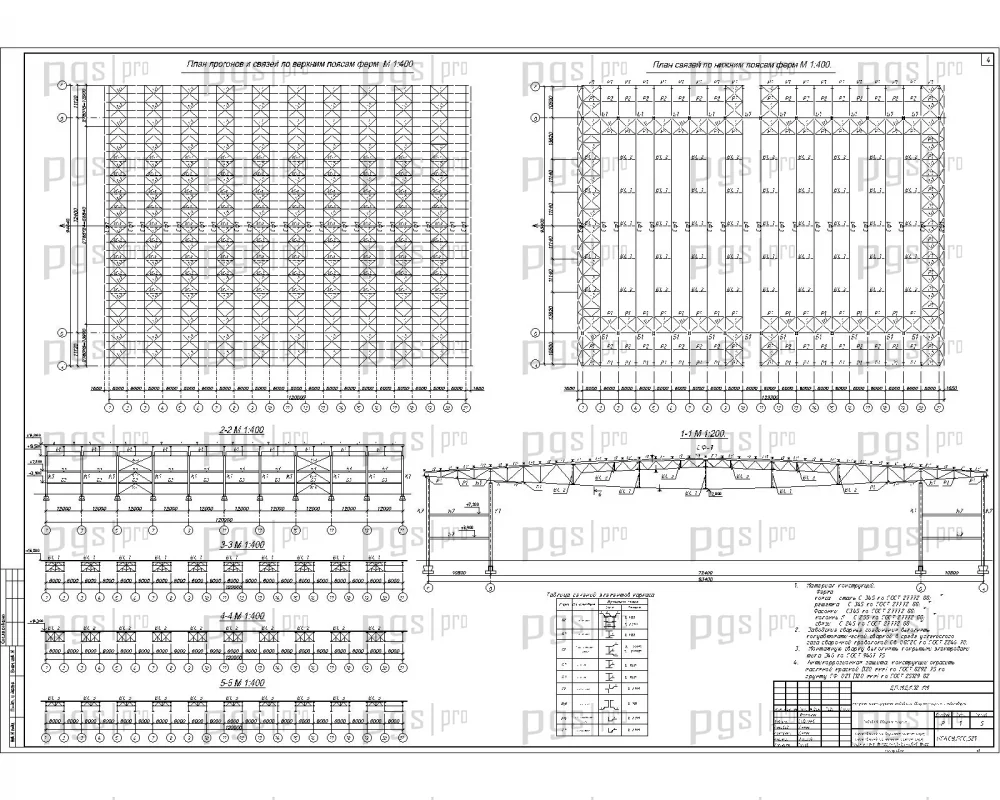

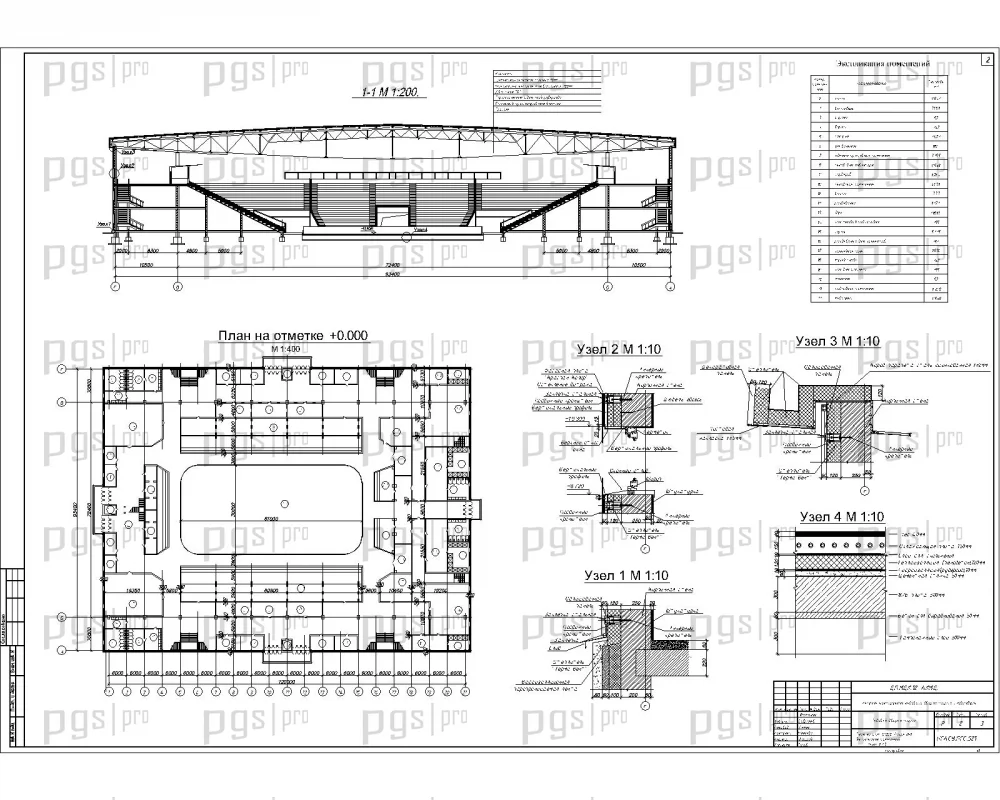

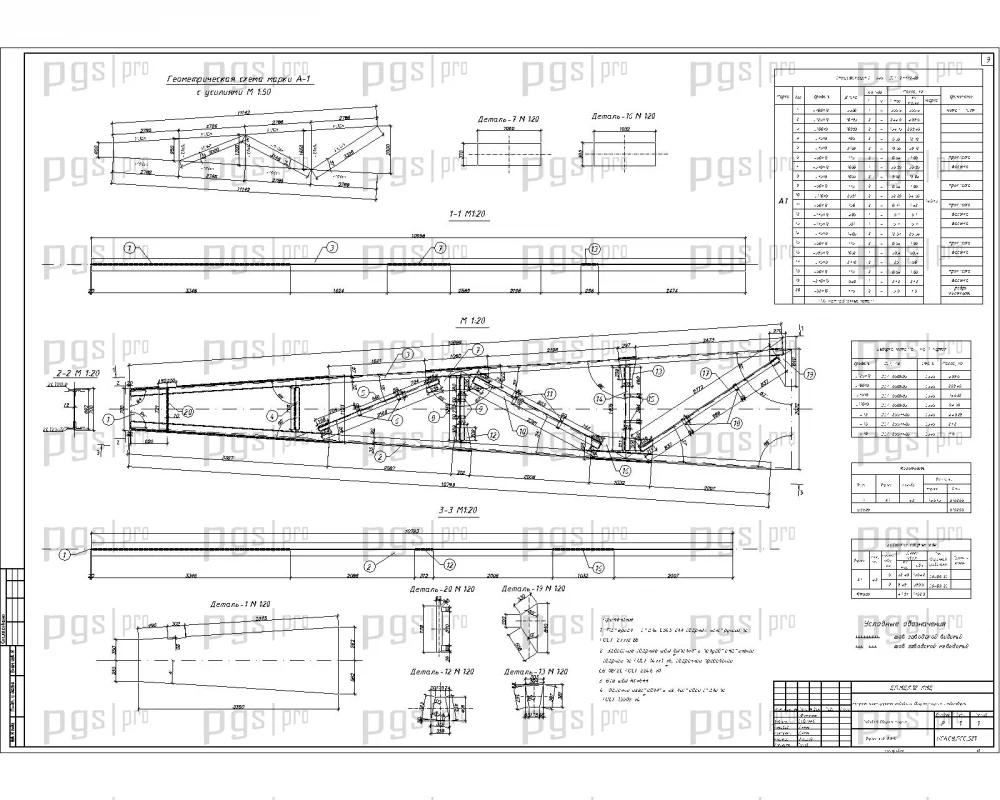

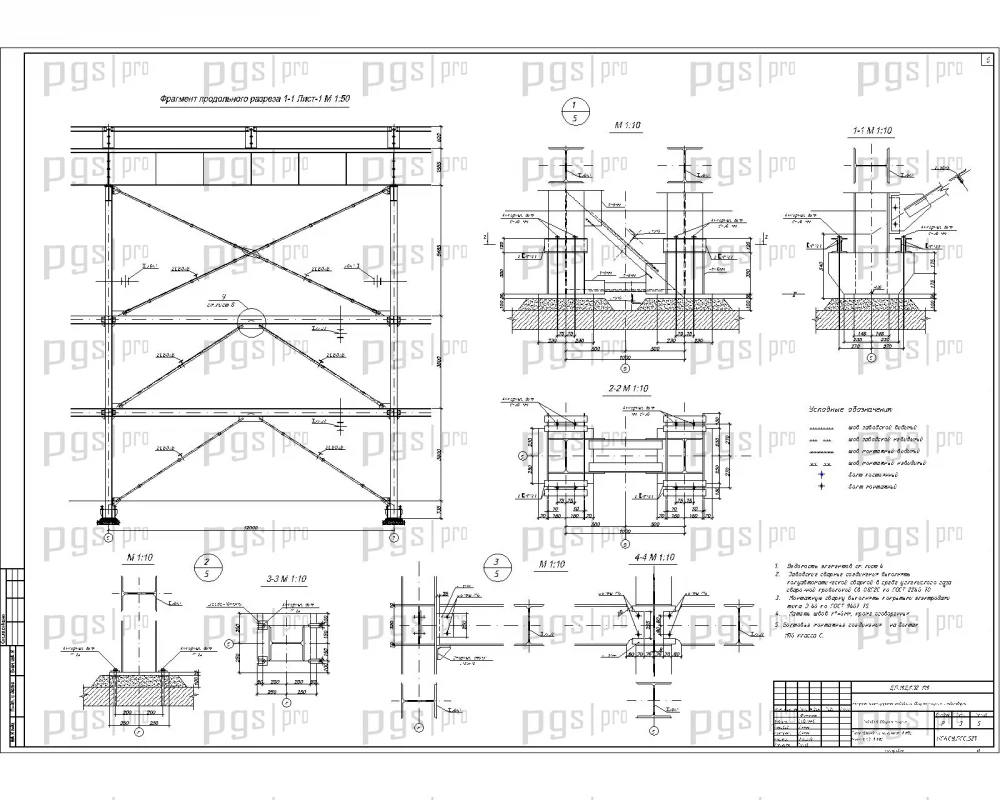

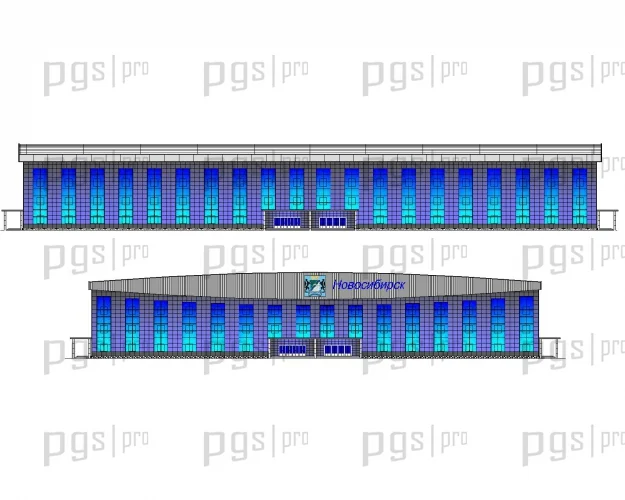

Графическая часть включает 12 листов AutoCAD (DWG) формата А1. В состав входят общие данные, генеральный и ситуационный планы, фасады, планы этажей, разрезы, узлы, схемы связей, поперечная рама, чертежи отправочных марок, схема сборки металлических конструкций, строительный генеральный план, схемы монтажа и календарный график. Чертежи охватывают архитектурные, конструктивные и технологические решения объекта.

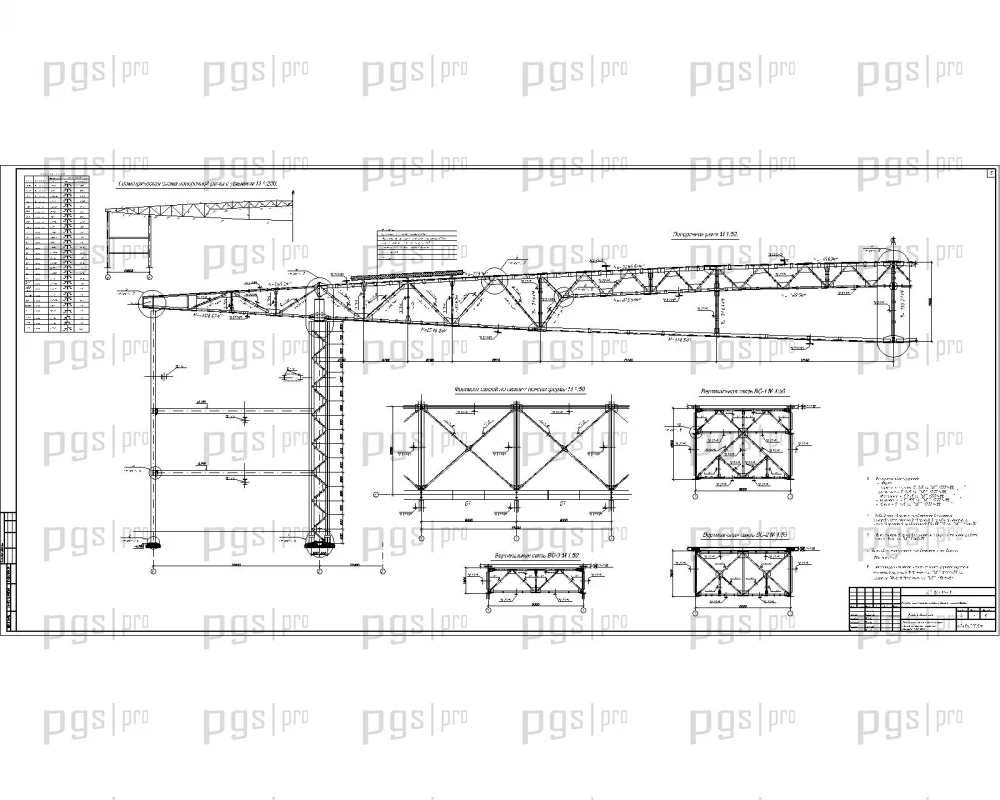

Основной блок здания запроектирован на основе металлического каркаса с поперечными рамами. Ригелями поперечных рам служат сквозные фермы пролётом 72,4 м со стрелой подъёма 5 м, опирающиеся на колонны через плиточный шарнир. Жёсткое сопряжение колонн с фундаментами и система связей обеспечивают пространственную работу несущего остова.

Кровля выполнена по прогонам, расположенным с шагом 2,78 м, и включает стальной профилированный настил, гидро- и пароизоляционный слой из рубероида, минераловатный утеплитель, цементно-песчаную стяжку и изопласт. Наружные стены основного блока выполнены по системе вентилируемого фасада с минераловатной теплоизоляцией. Тип фундаментов и материал перекрытий в качестве однозначных характеристик для отдельного указания в описании не выделены.

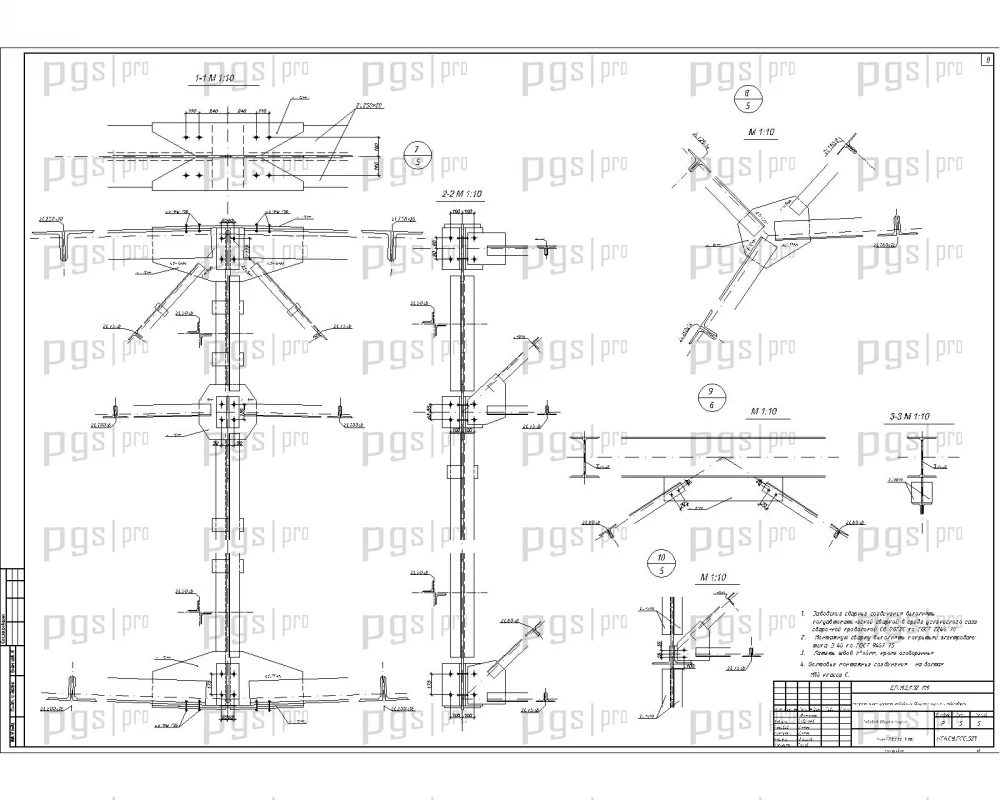

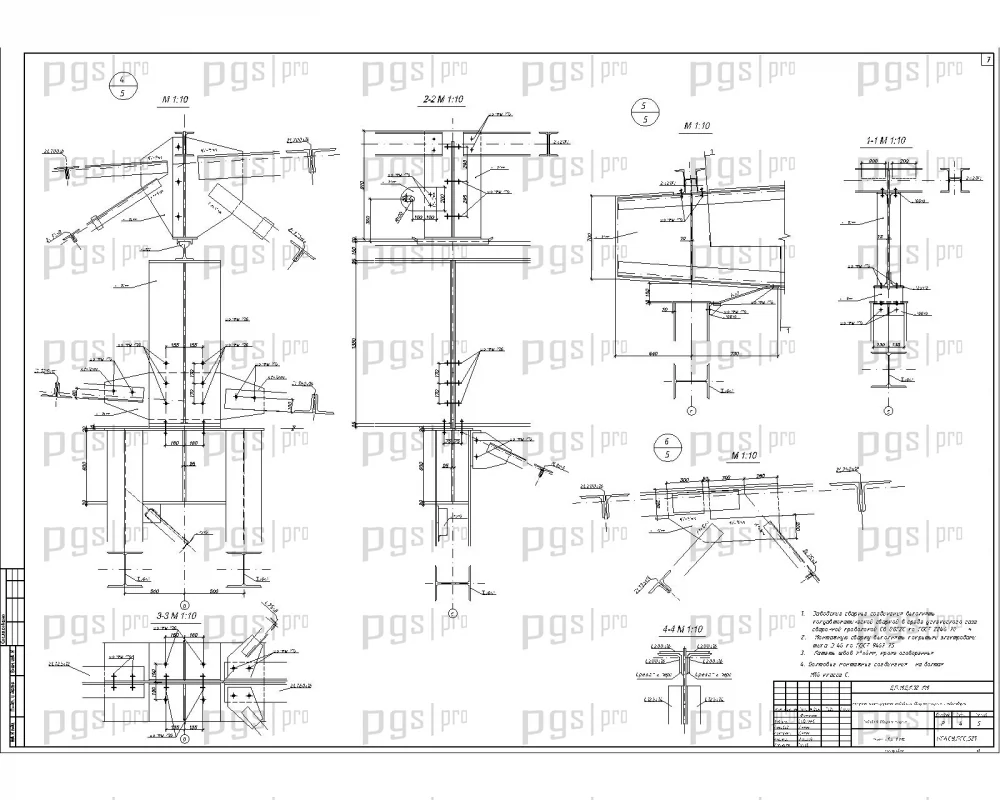

Расчётная часть включает сбор постоянных, снеговых и ветровых нагрузок, расчёт рамной системы, подбор сечений элементов ферм, связей и прогонов, расчёт несущих балок и колонн, а также проектирование баз, оголовков и узлов сопряжений. Расчёт выполнен с применением SCAD Office, при этом подбор сечений и расчёт узлов производятся вручную. Конструктивная графика содержит схемы связей, узлы соединений, таблицы сечений и чертежи отправочных марок.

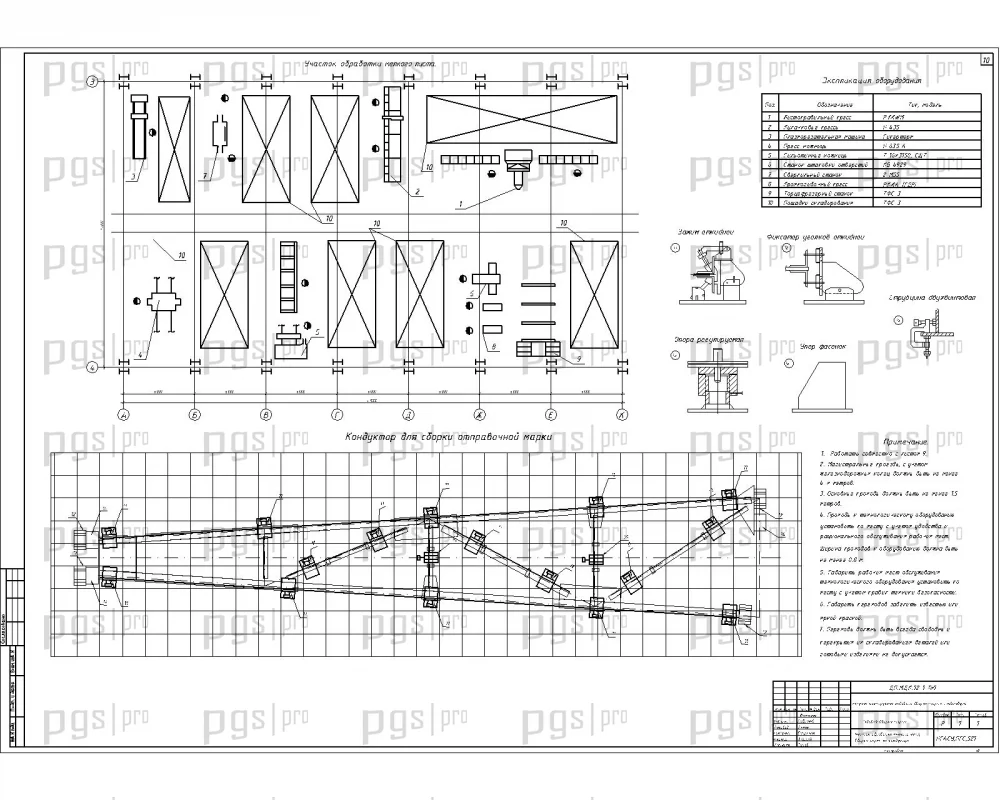

Технологическая часть охватывает изготовление металлических конструкций и организацию их монтажа. Рассматриваются расчёт трудоёмкости изготовления, технология сборки конструкций, выбор способа сварки фермы, подготовка соединений под сварку, защита от коррозии, отгрузка и транспортировка металлических элементов. Отдельное внимание уделено разработке технологических решений для сборки и монтажа несущего каркаса.

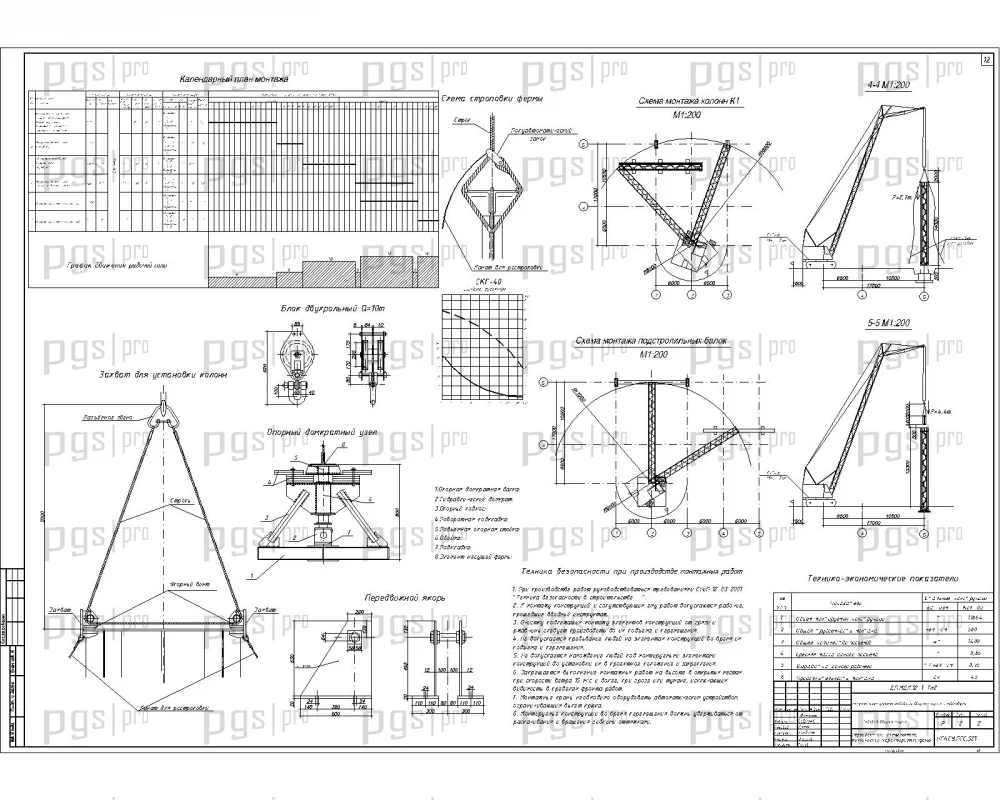

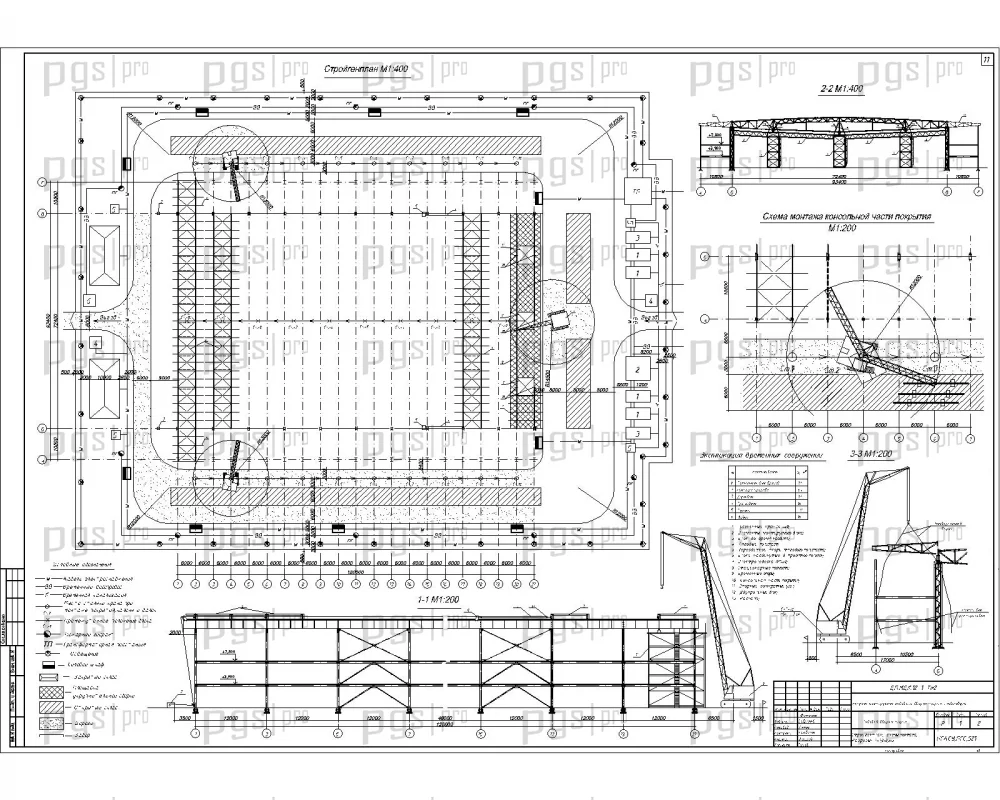

Строительный генеральный план представлен в графической части проекта. В пояснительной записке рассматриваются выбор варианта монтажа, подбор монтажных кранов для ферм и колонн, расчёт надвижки ферм и указания по производству работ. Чертежи включают схемы монтажа укрупнительных блоков, колонн и балок.

Календарный график монтажа входит в состав графической документации. Раздел организации строительства дополнен требованиями по безопасности труда, пожарной безопасности и электробезопасности при производстве монтажных работ. В пояснительной записке также рассматриваются вопросы охраны окружающей среды и экономические аспекты строительства.

ПГС дипломный проект представляет собой комплексную учебную разработку несущих конструкций крупного спортивного сооружения. Материалы позволяют изучить взаимосвязь архитектурно-планировочных, расчётных и технологических решений при проектировании металлического каркаса с большими пролётами.

• Разработка несущих конструкций ледового дворца спорта в Новосибирске.
• Проработка металлического каркаса с поперечными рамами, стропильными фермами и системой связей.
• Расчётная часть с использованием SCAD Office и ручным подбором сечений и расчётом узлов.
• Графический комплект из 12 листов AutoCAD (DWG) формата А1.
• Пояснительная записка объёмом 115 листов MS Word с архитектурно-строительным и конструктивным разделами.
• Материалы по технологии изготовления и монтажа металлических конструкций, включая строительный генеральный план и календарный график.
• Дополнительные разделы по безопасности жизнедеятельности, охране окружающей среды и экономике строительства.
• Возможность ознакомления с демонстрационной версией перед приобретением полного комплекта.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
