Диплом №1150 "Молодежный спортивно-развлекательный центр в г. Белогорск"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

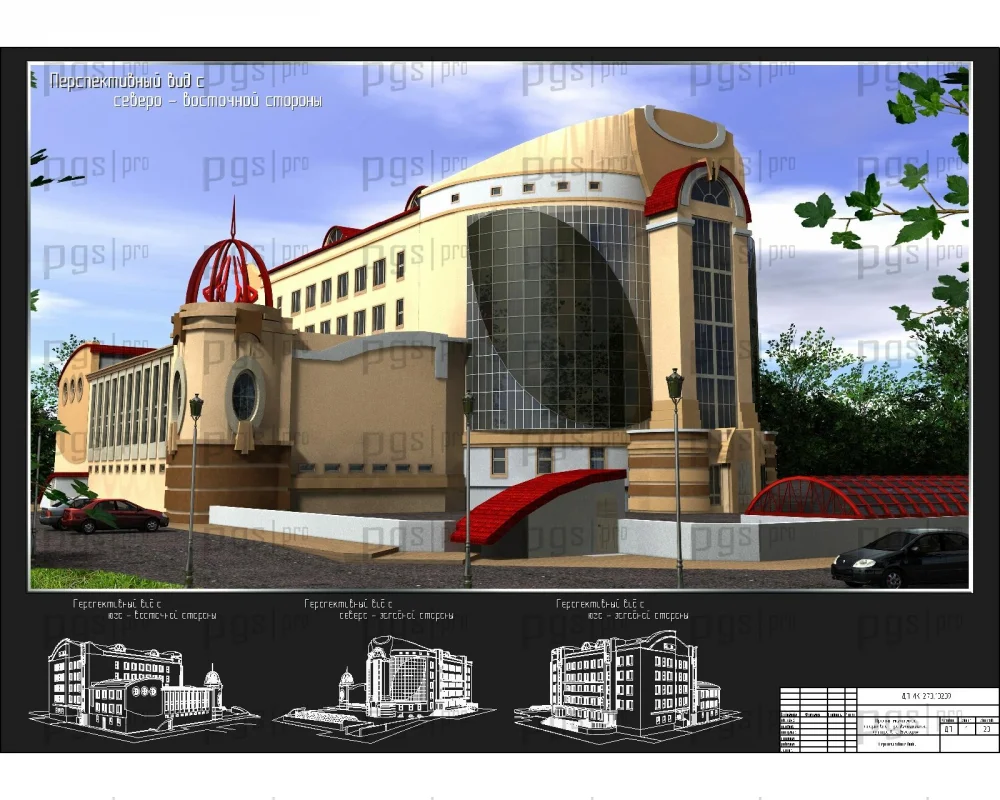

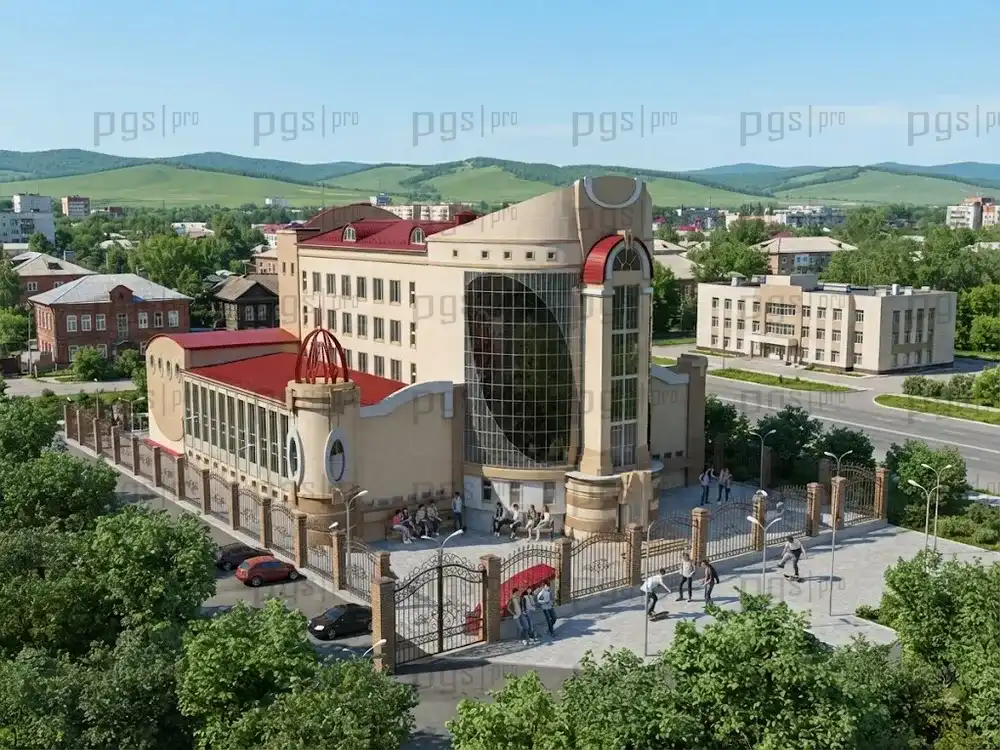

1.Перспективные виды.jpg

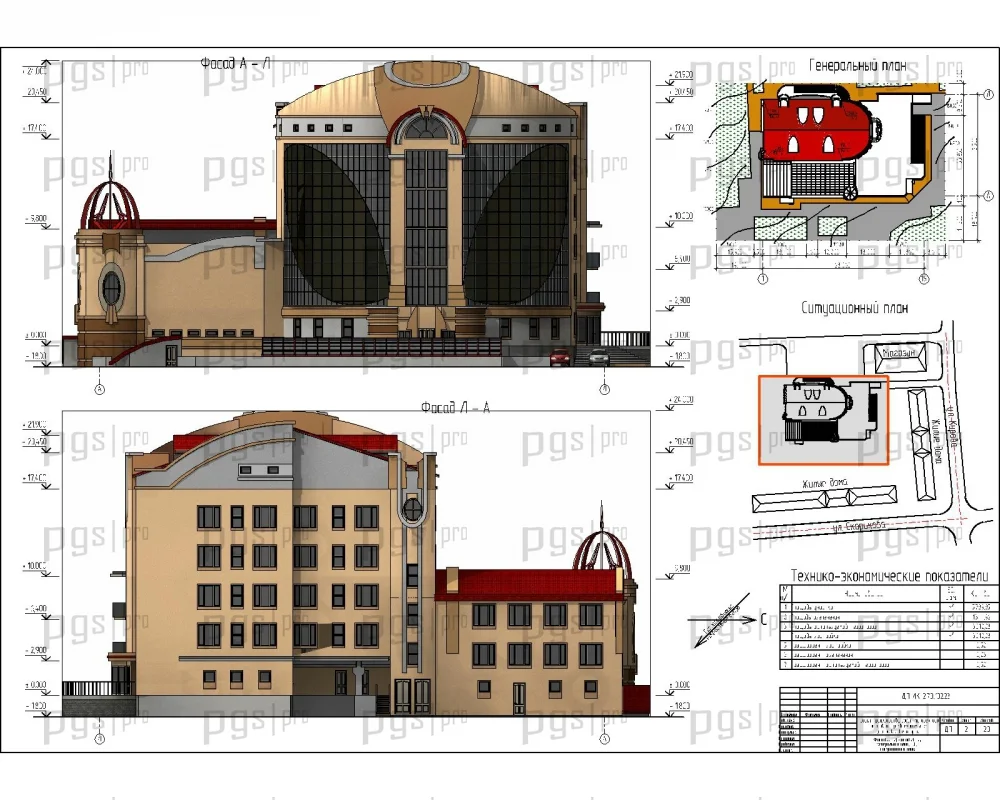

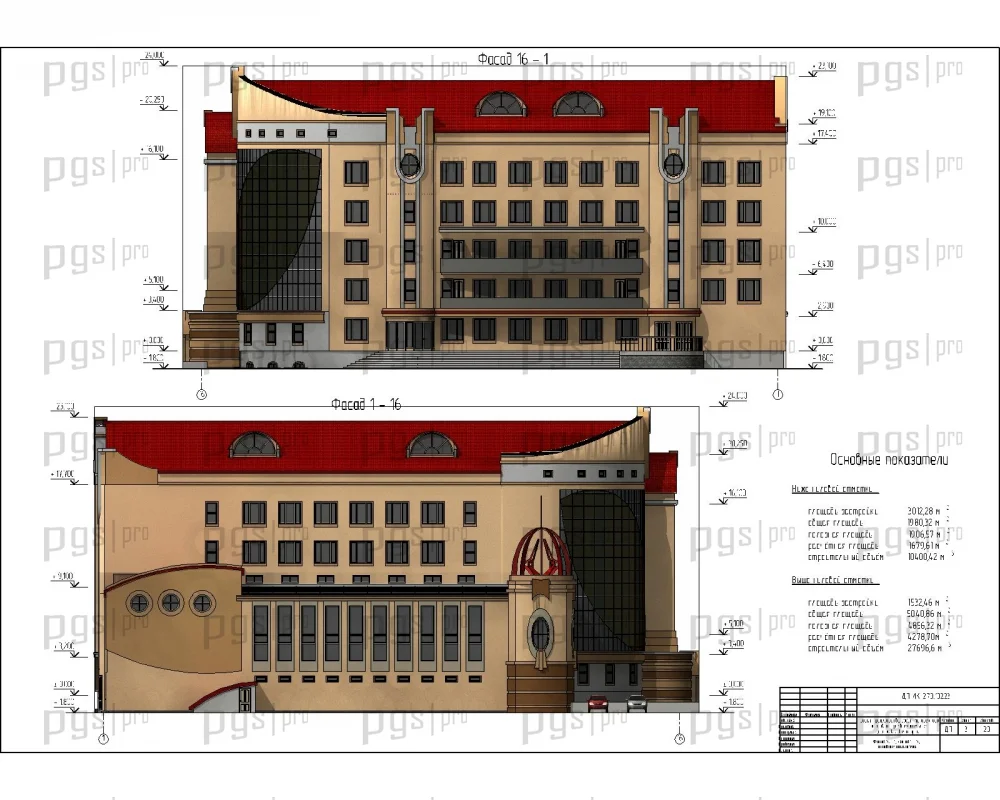

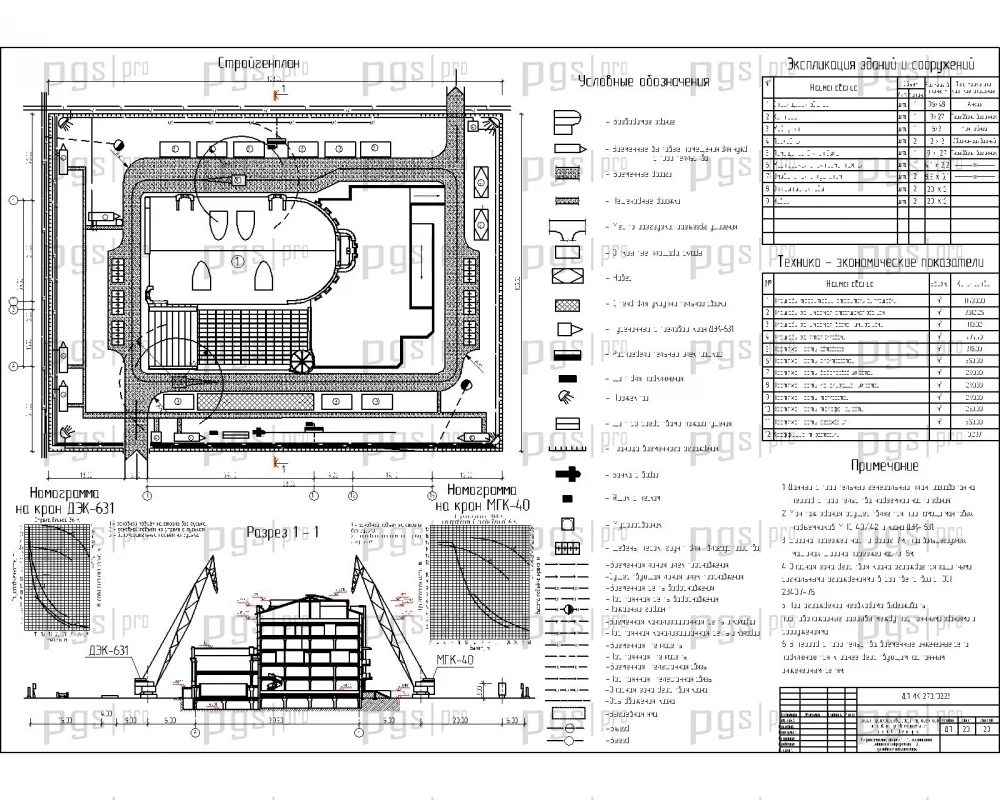

2.Фасады, генеральный и ситуационный план.jpg

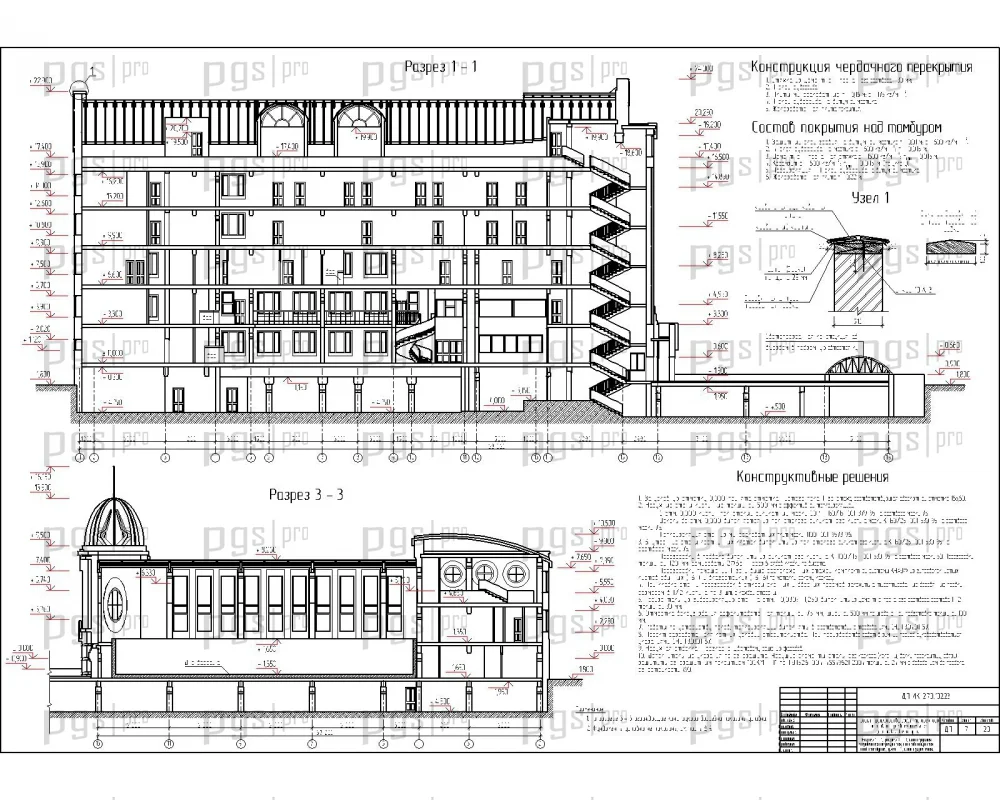

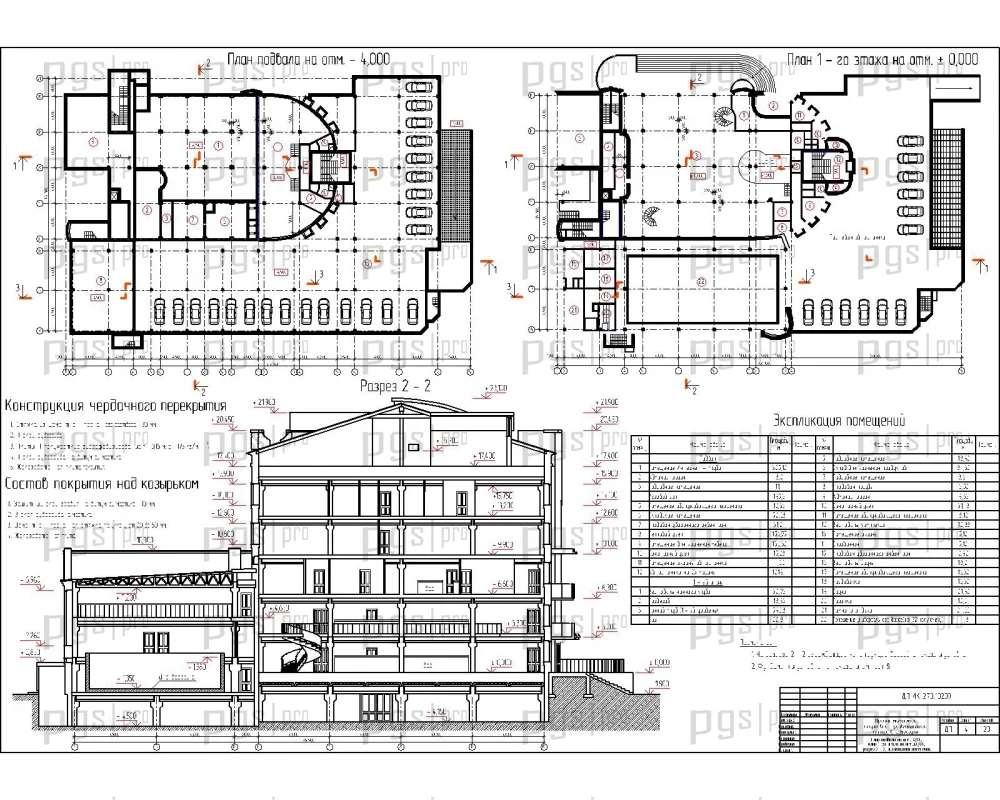

4.План подвала, 1-го этажа, разрез.jpg

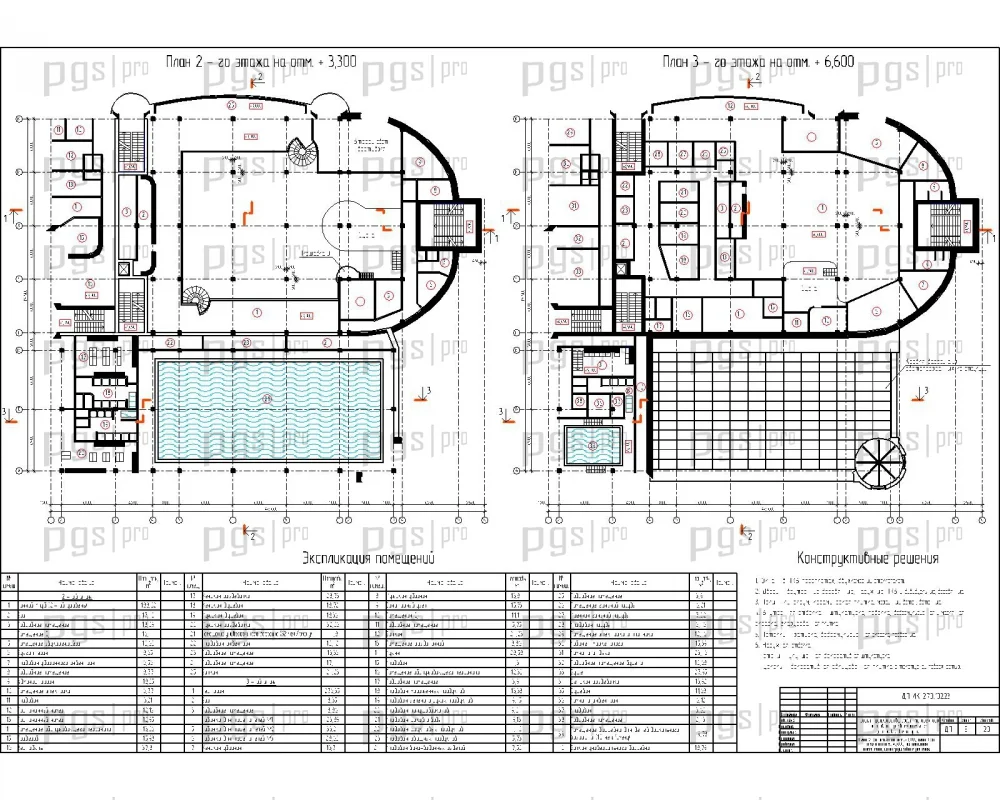

5.План 2-го и 3-го этажа.jpg

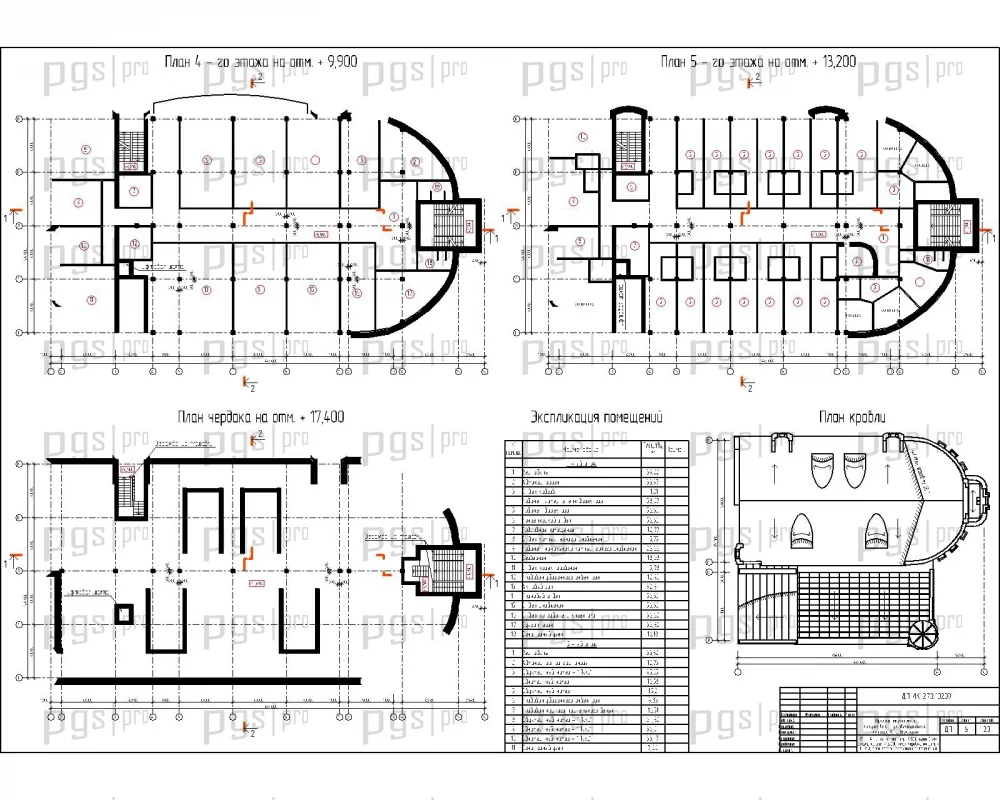

6.План 4-го этажа, план 5-го этажа, план чердака, план кровли.jpg

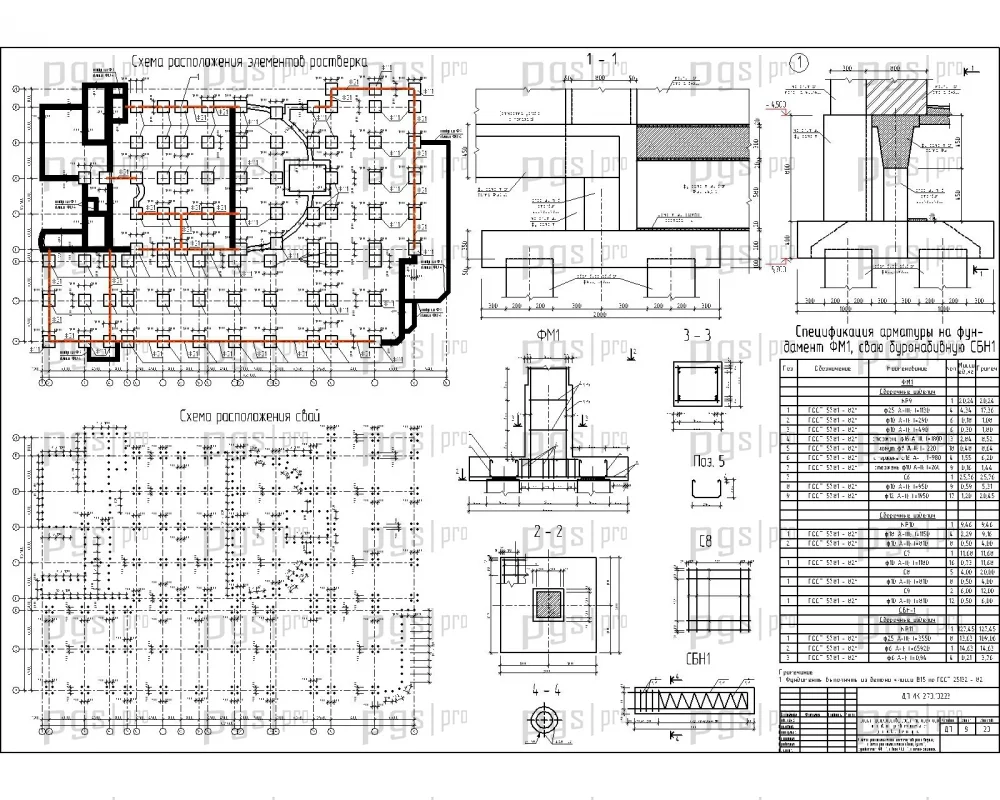

8.Схема расположения элементов ростверка, схема расположения свай.jpg

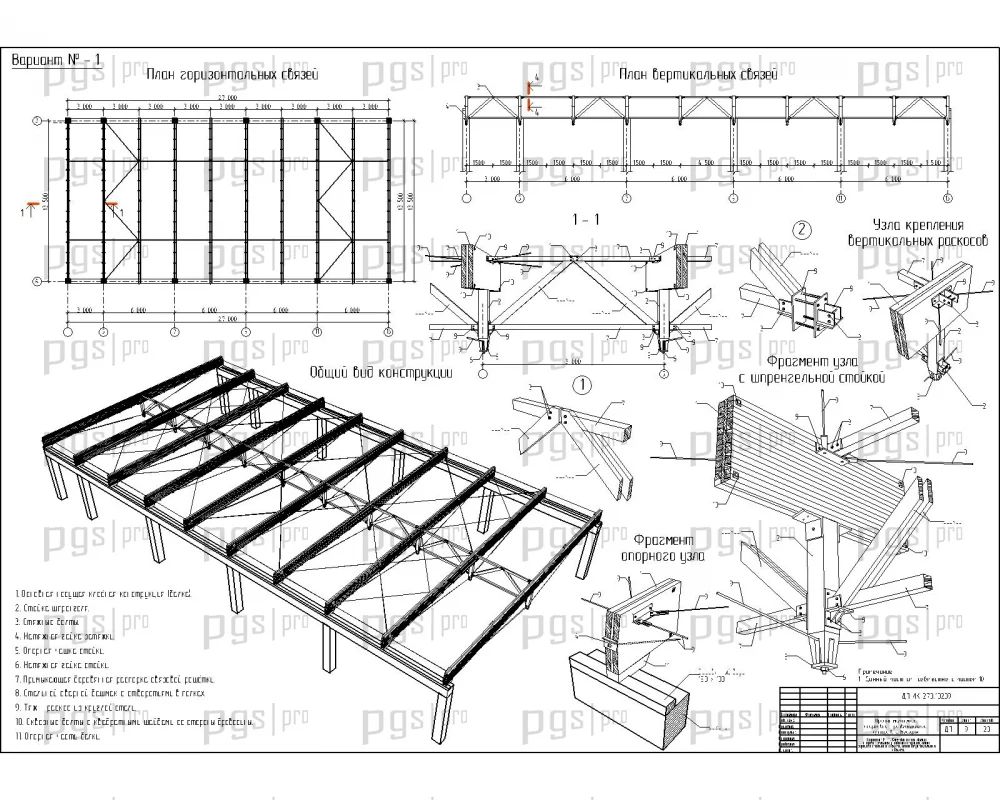

9.Вариант №-1.Клеедощатая балка шпренгельная с одной стойкой, план горизонтальных и вертикальных связей.jpg

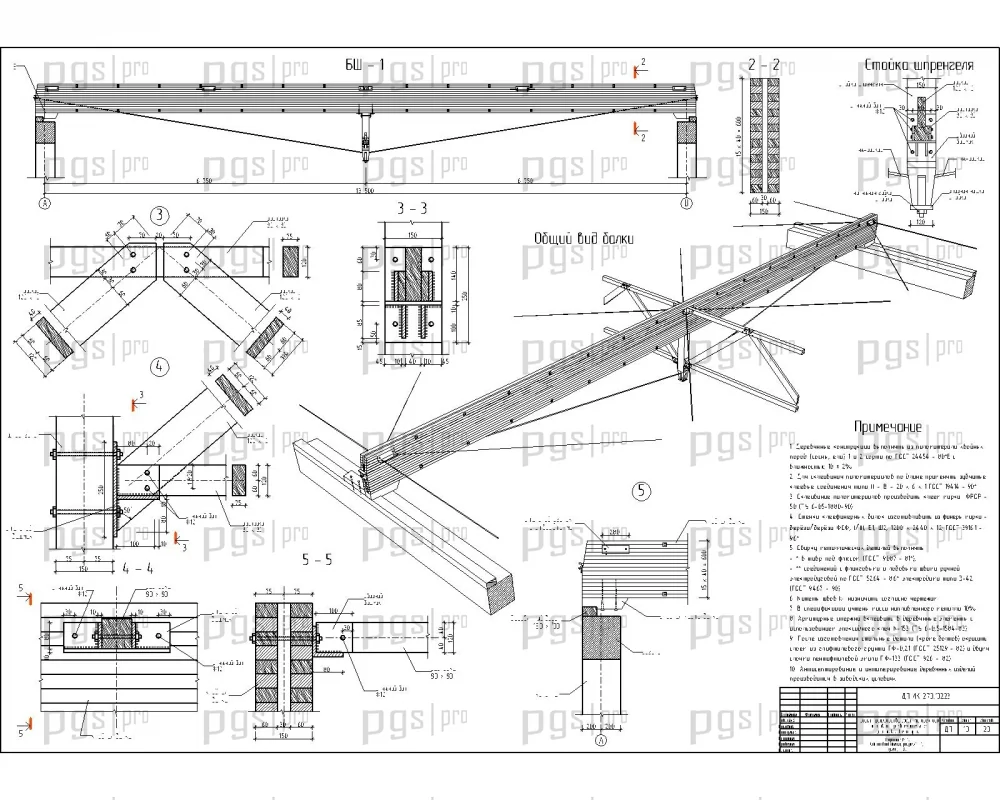

10.Вариант №-1, Общий вид балки, разрез 1 - 1, узлы, ТЭП.jpg

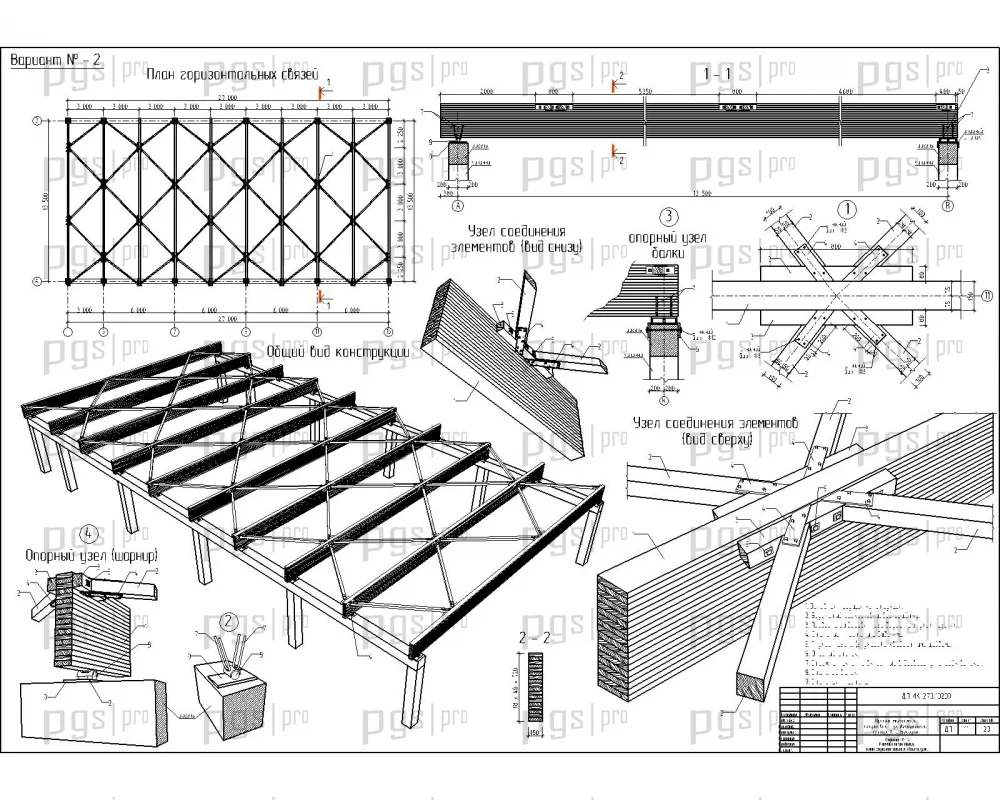

11.Вариант №-2.Клеедощатоя балка, план горизонтальных связей, узлы.jpg

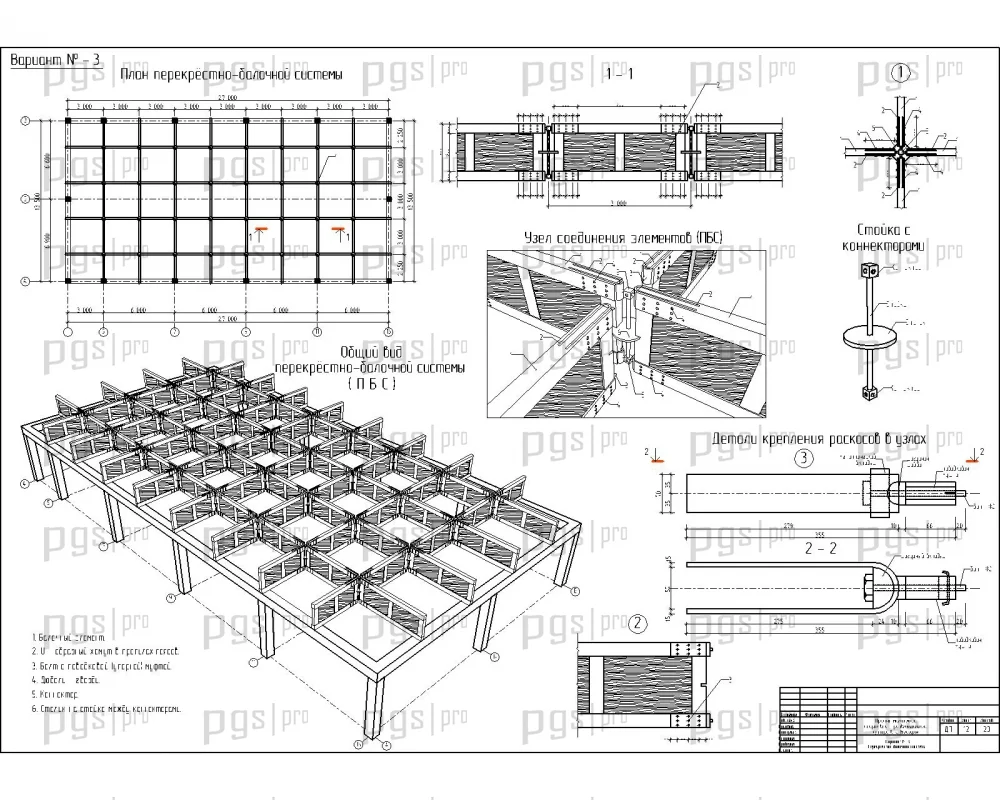

12.Вариант №-3.Перекрёстно-балочная система.jpg

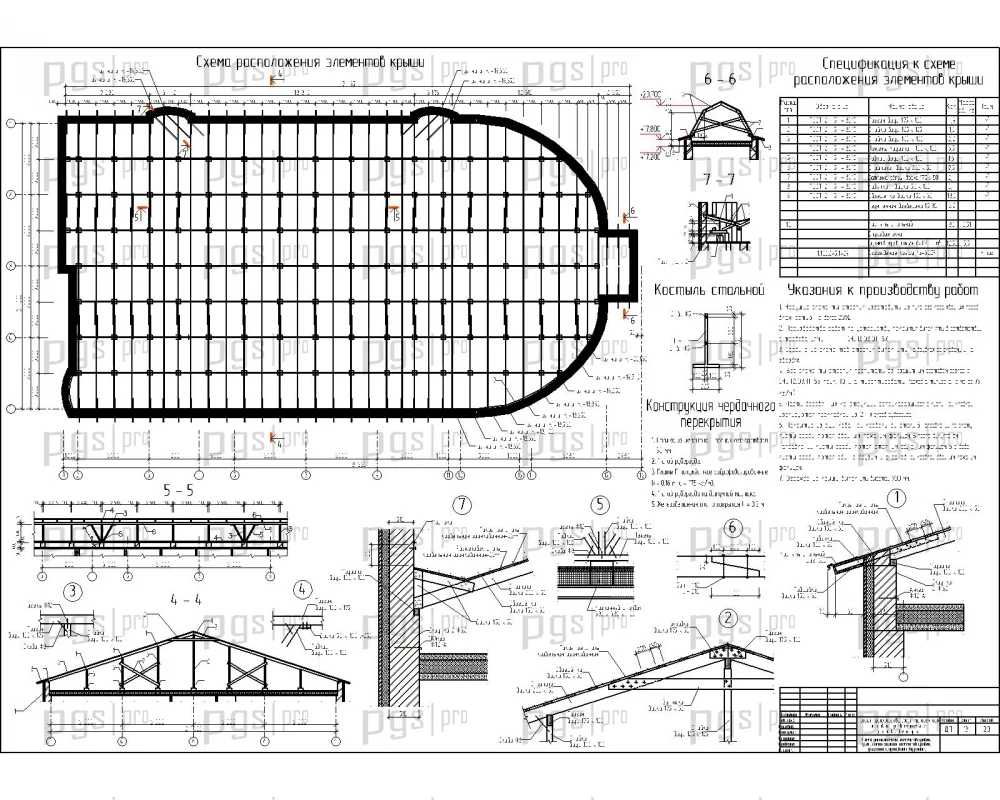

13.Схема расположения элементов кровли, узлы, спецификация элементов кровли.jpg

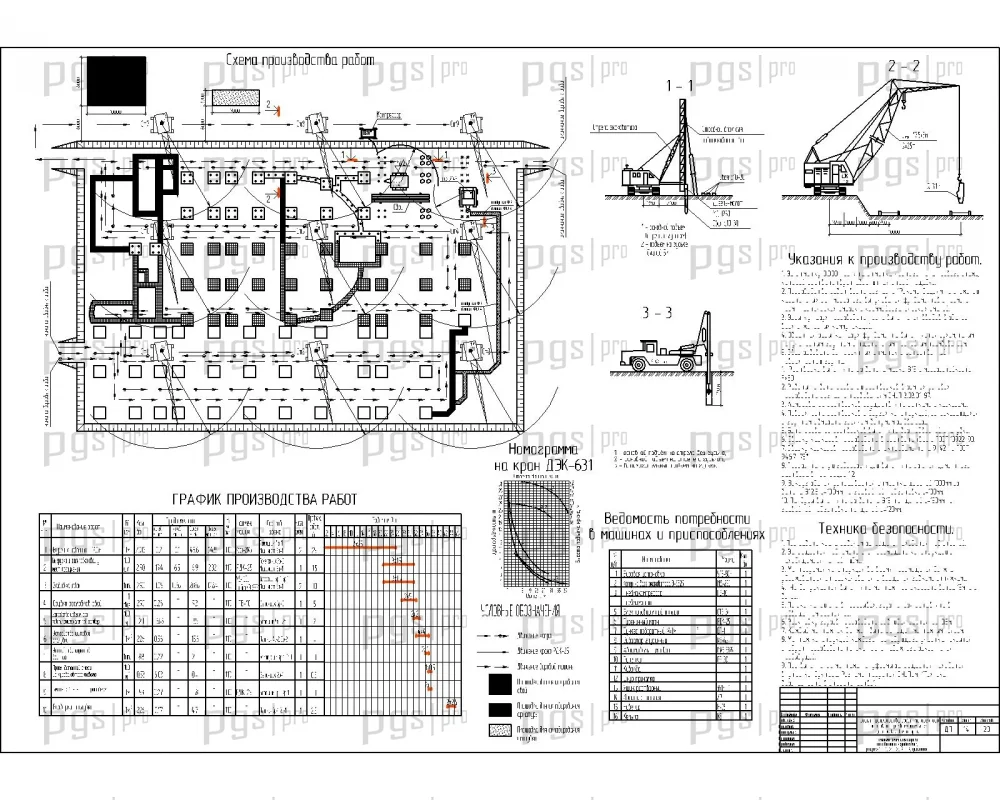

14.Технологическая карта на свайный фундамент.jpg

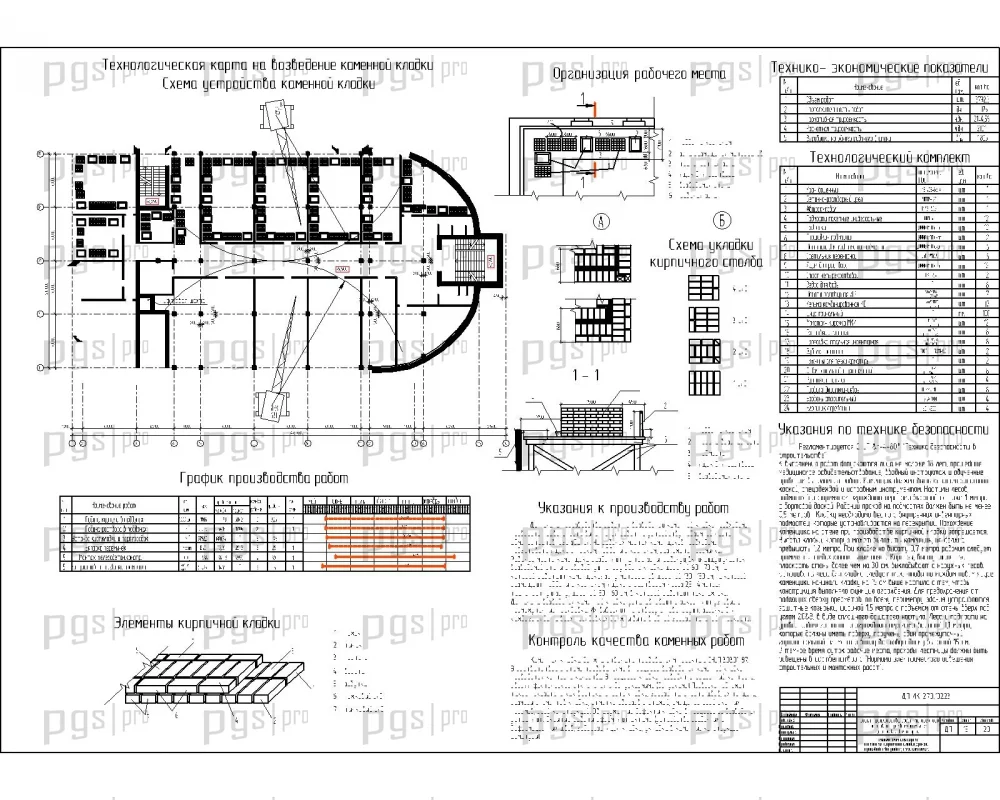

15.Технологическая карта на возведение каменной кладки.jpg

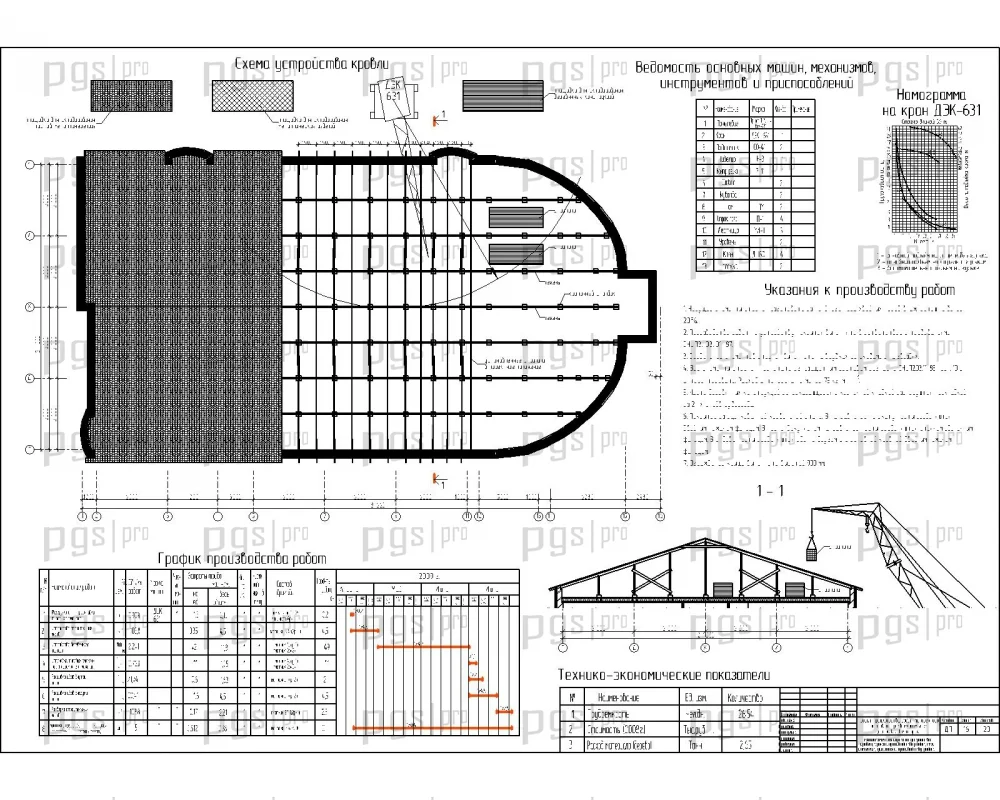

16.Технологическая карта на устройство кровли.jpg

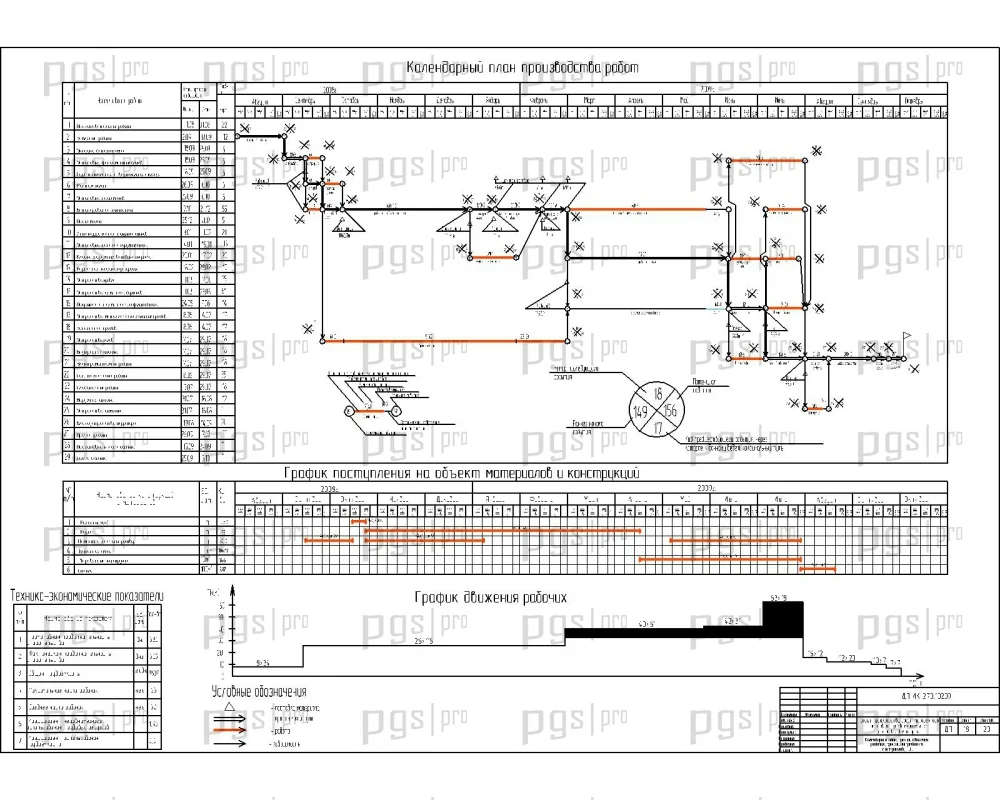

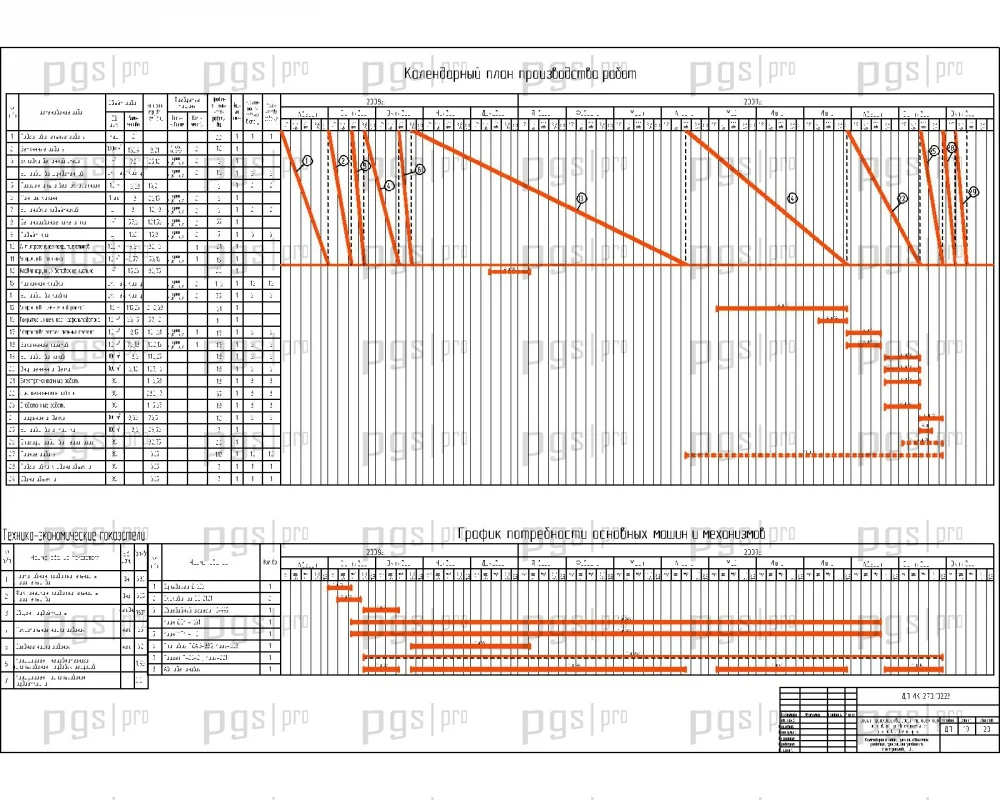

17.Календарный план производства работ.jpg

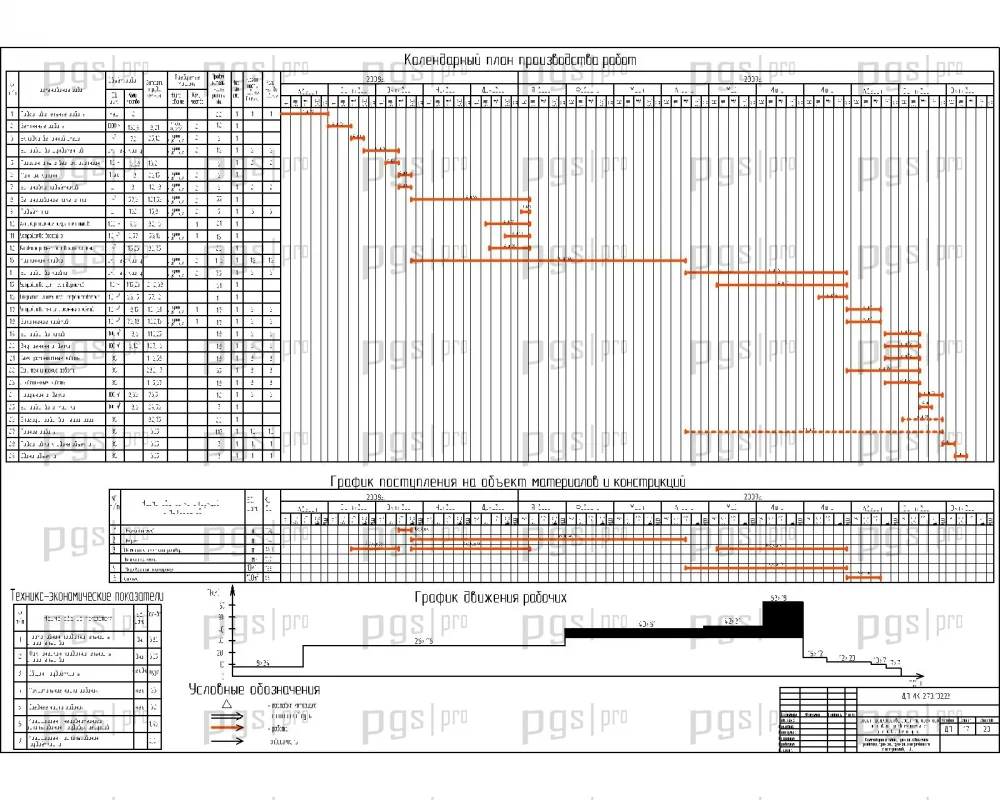

18.Календарный план производства работ.jpg
19.Календарный план производства работ.jpg

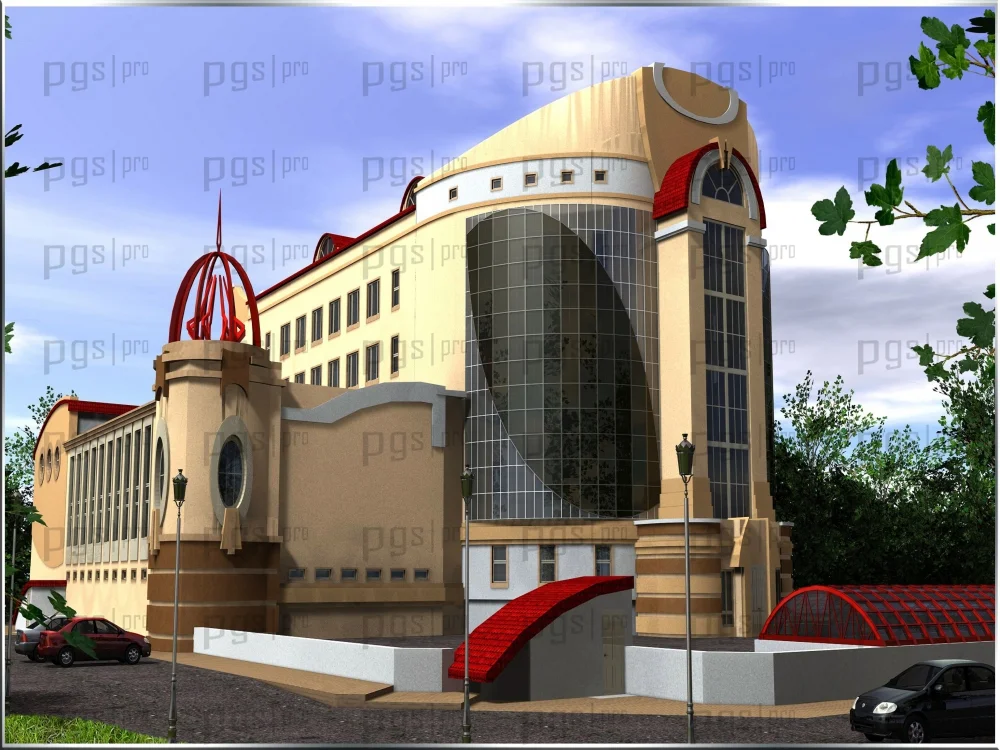

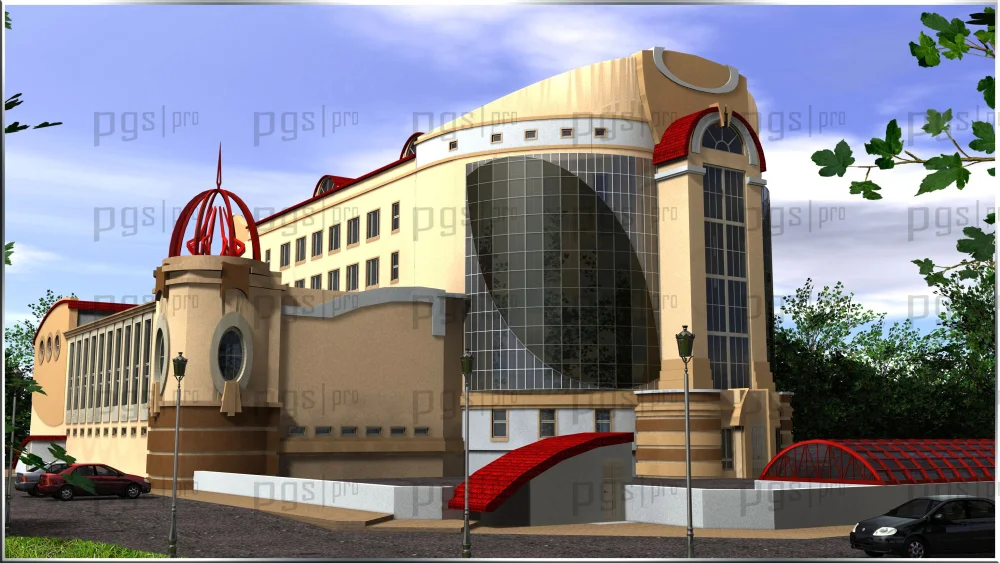

Перспективный вид с северо - восточной сторон.jpg

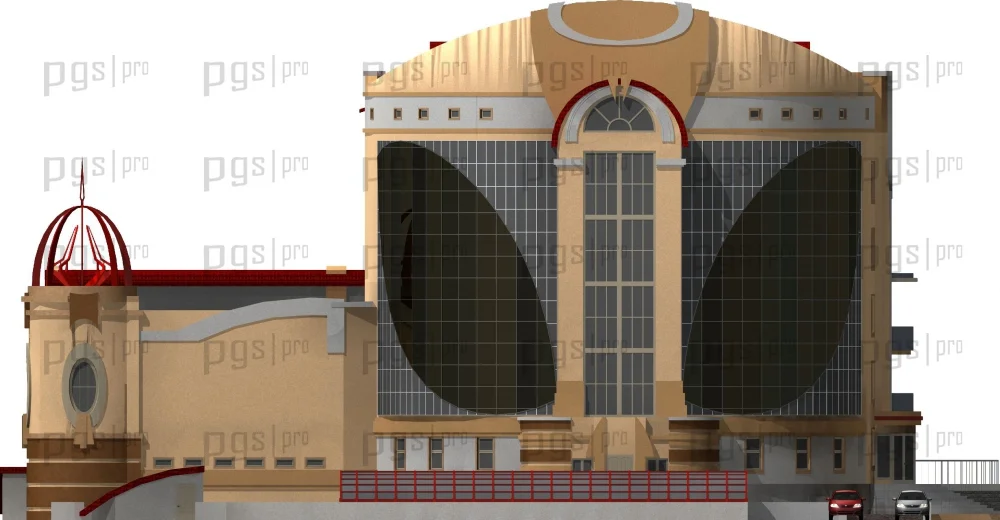

Фасад - 1.jpg

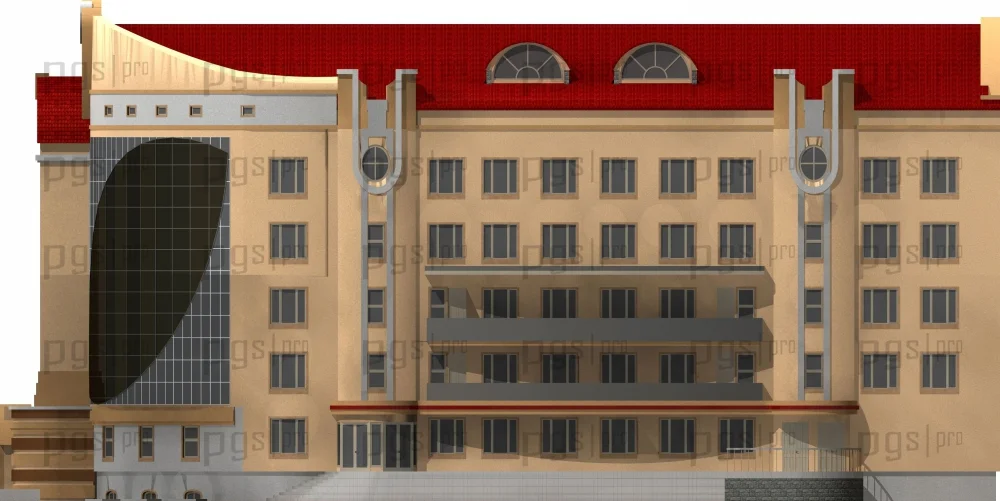

Фасад - 2.jpg

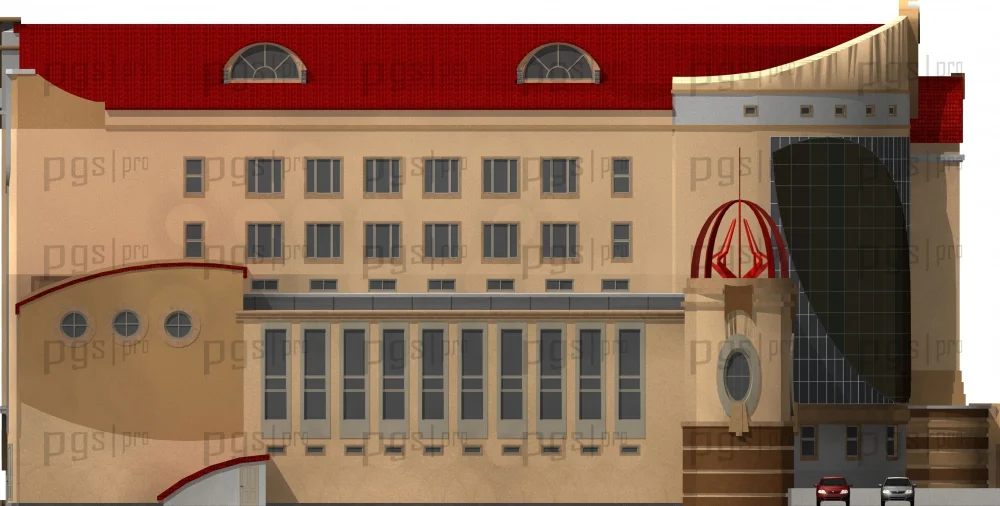

Фасад - 3.jpg

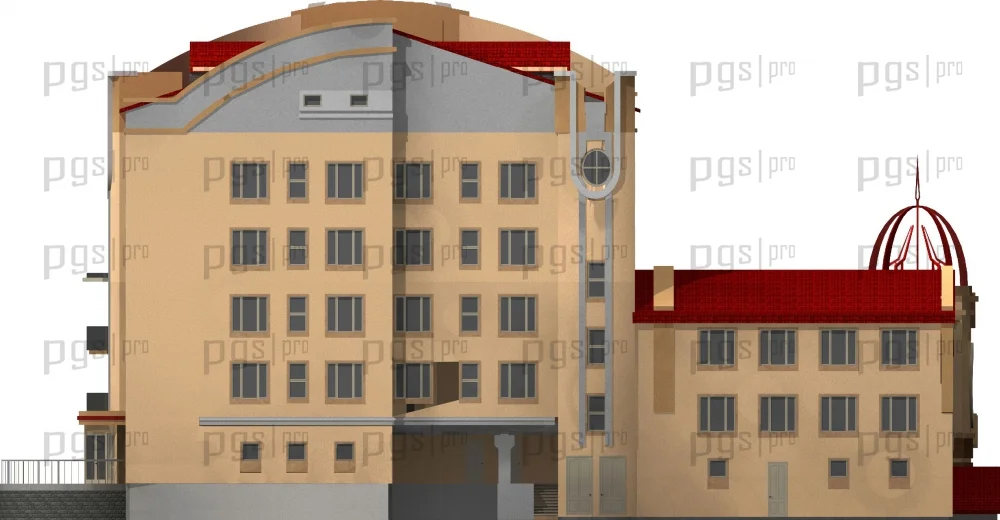

Фасад - 4.jpg

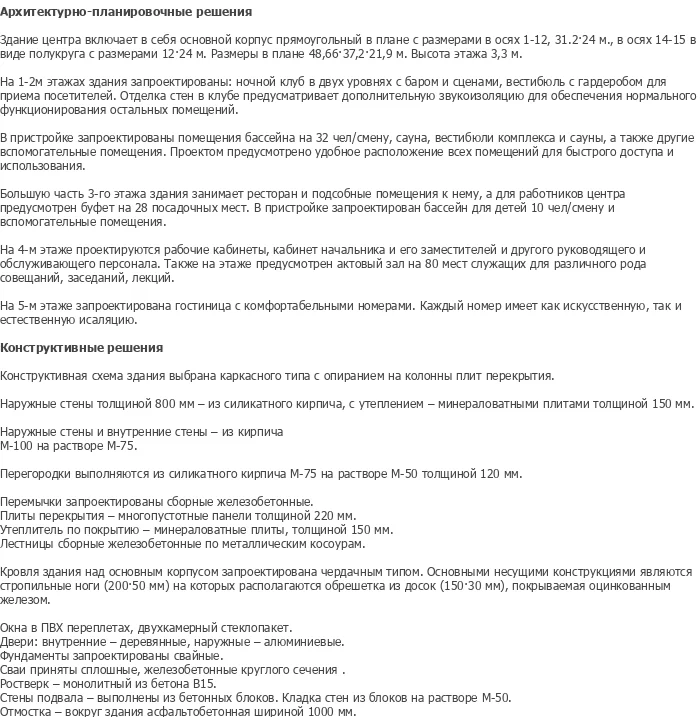

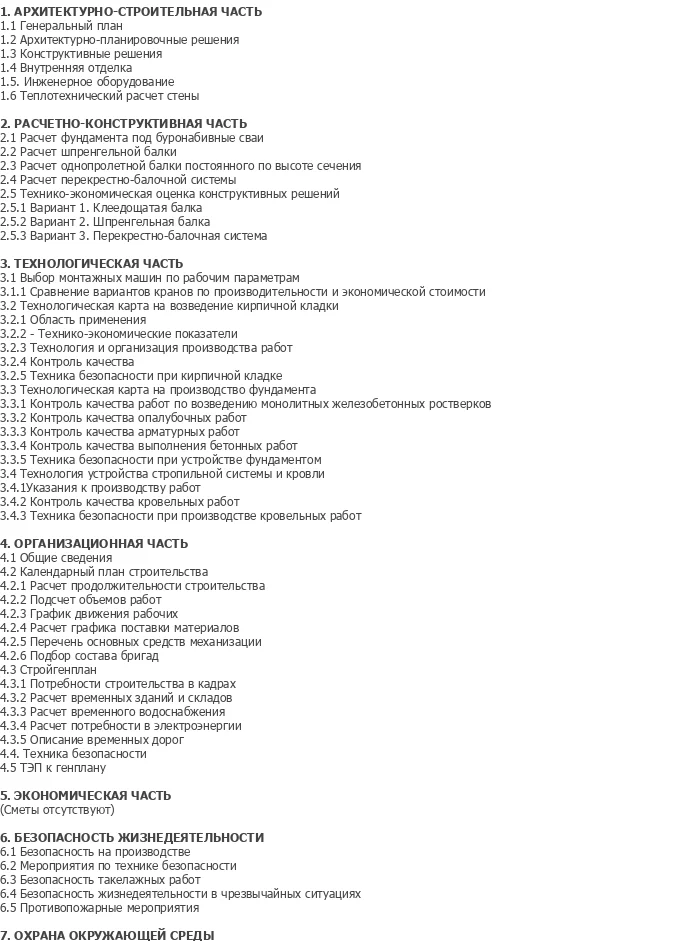

Диплом ПГС молодежный развлекательный центр состоит из 20 чертежей «DWG» и 116 листов пояснительной записки в «WORD». В цоколе расположена автостоянка. На 1-ом и 2-ом этаже расположен ночной клуб. В пристройке расположен бассейн и сауна. На 3 этаже расположен ресторан, на 4 этаже актовый зал, на 5 этаже гостиничный комплекс.
Конструктивные решения:
- Схема здания: каркас;
- Фундамент: свайный;
- Стены: кирпич;
- Перекрытие: монолитные;
- Крыша: скатная.
Габаритные размеры здания:
Длина: 68,06 м;
Ширина: 39,5 м;
Высота: 24,0 м.
Расчет конструкций: произведен ручным способом.
Технологические карты (ППР) на следующие работы:
- свайный фундамент;
- возведение каменной кладки;
- устройство кровли.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
