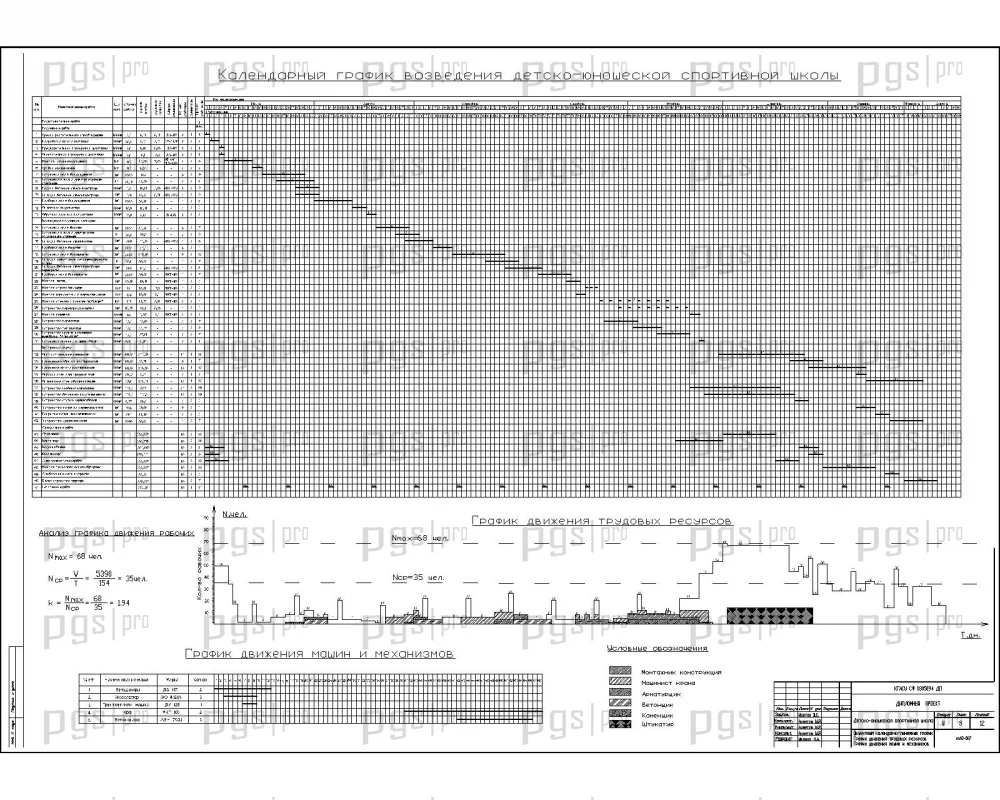

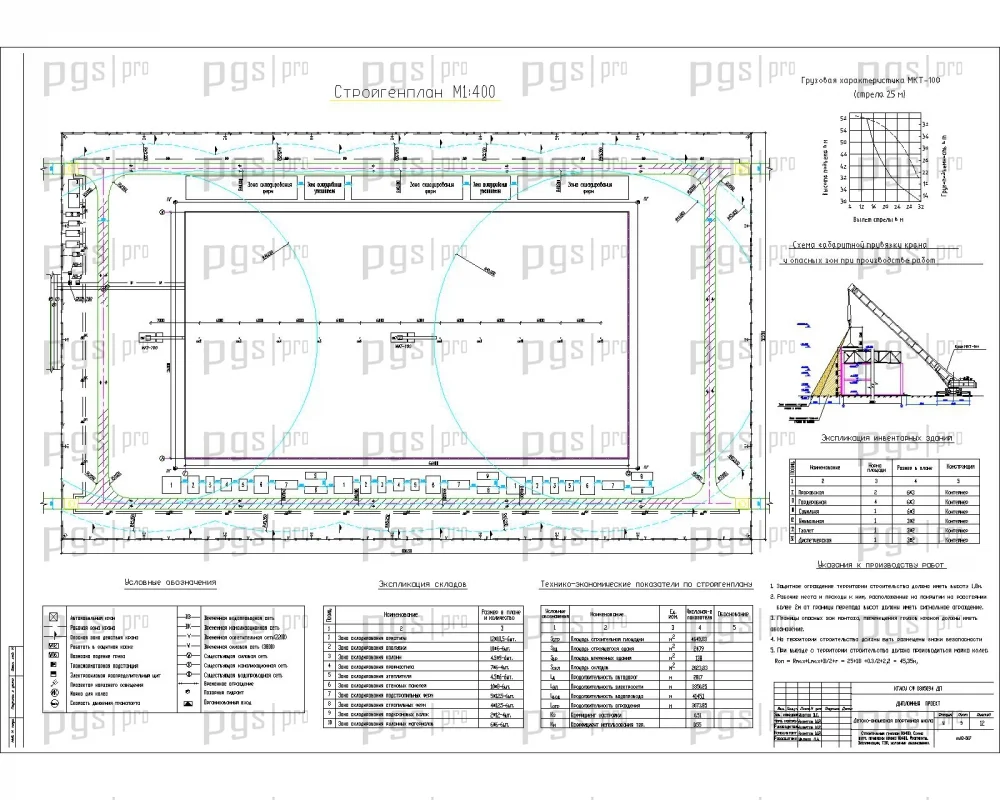

Обьемно – планировочное решение

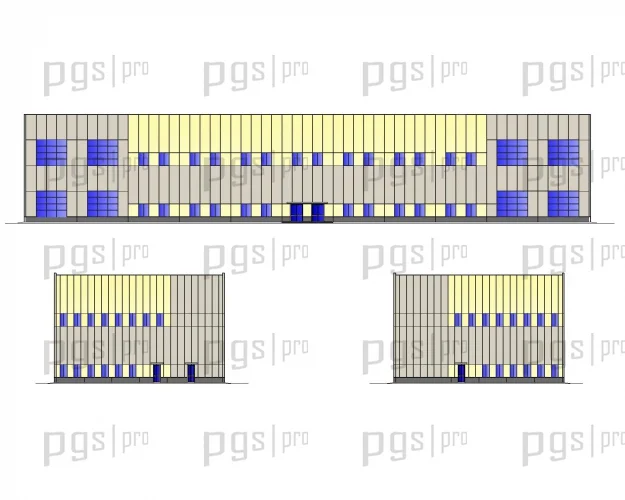

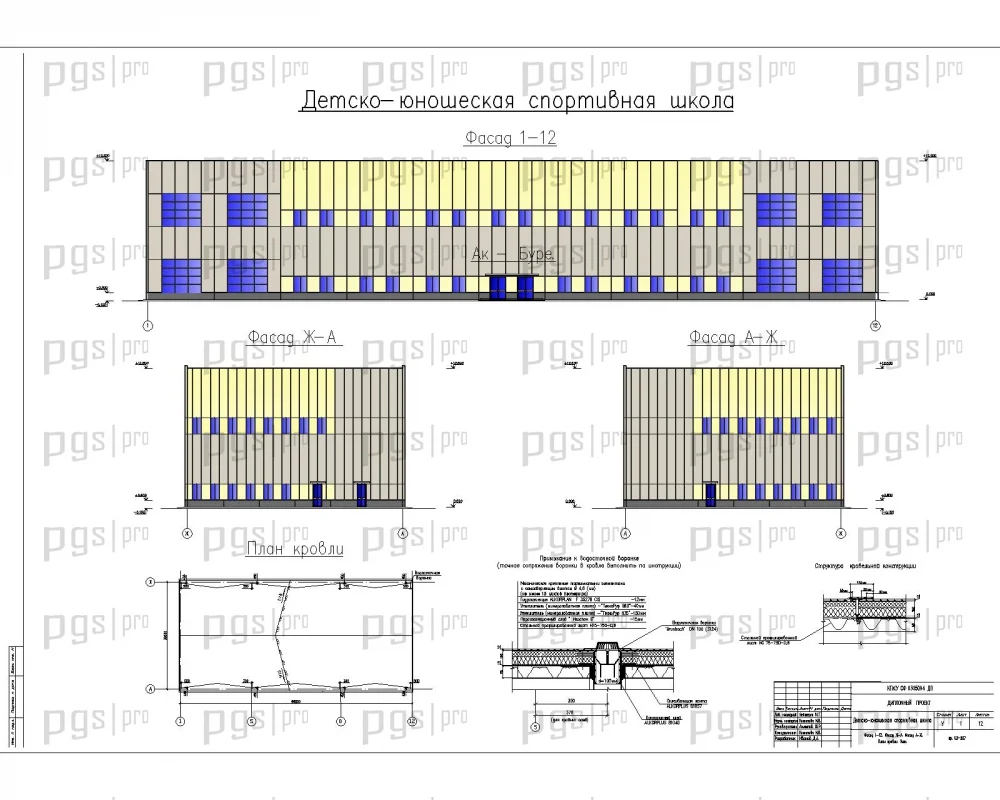

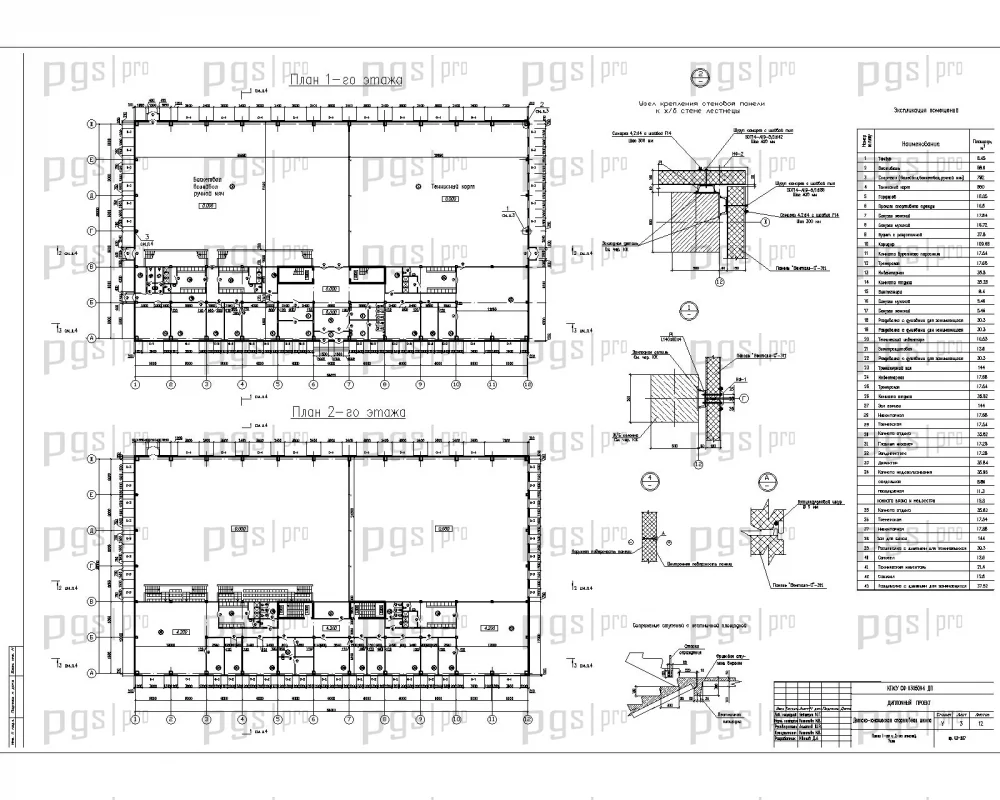

Спортивная школа имеет правильную форму, прямоугольного очерта-ния высотой 12.600м. Здание имеет размеры в плане в разбивочных осях 36 х 66м. Спортивная школа 2-х этажная с двумя средними спортивными площадками: теннисный корт; баскетбол, ручной мяч, волейбол. Плюс к этому есть маленькие тренировочные залы на 1-ом и 2-х этажах высотой 4.000 от пола. Сетка колонн 6 х 6м, фахверковые колонны сечением 300 х 300мм, основные крайние 600 х 500мм, средние - 400х400мм.

В здании спортивной школы есть буфетная, помещения для персонала, инвентарные, душевые и раздевалки для занимающихся, тренерские, санузлы, гардероб и прокат спортивной одежды для посетителей, комнаты отдыха, медпункт и т.д.

Общая площадь здания составляет 2419.02м2 из которой 1884м2 составляют спортзалы. В двух этажной части здания распо-лагаются 3 основные лестницы. В спортивном зале располагаются 4 эвакуационных выхода.

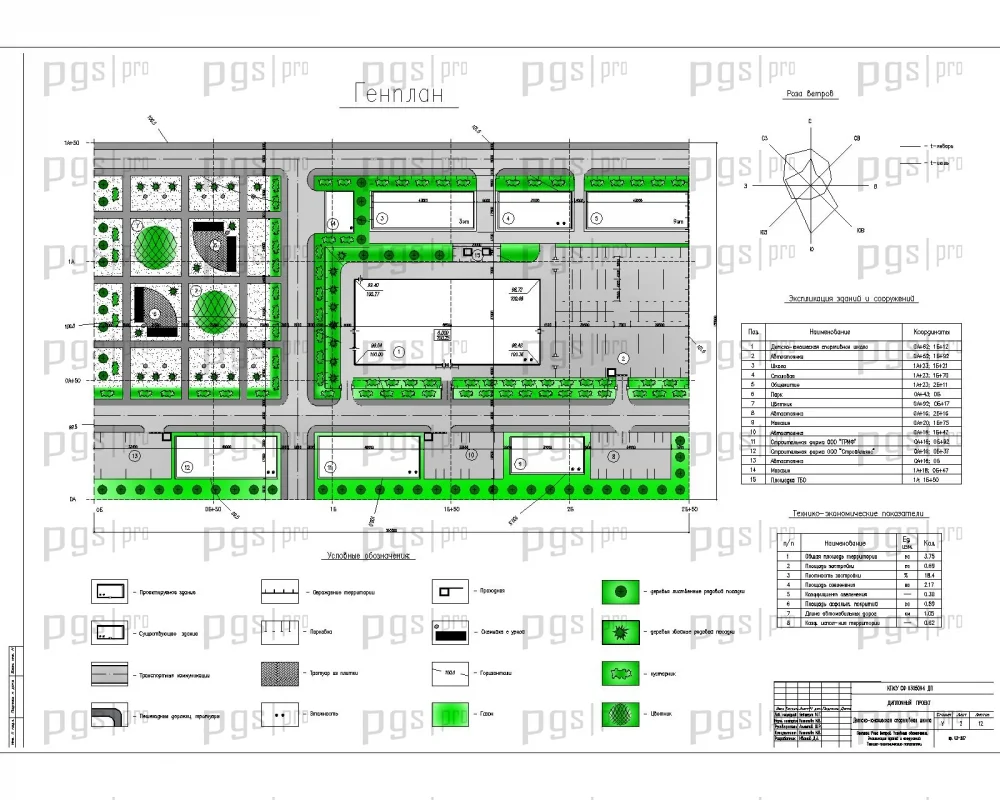

Вблизи школы предусмотрена стоянка, территория спортивного сооружения озеленена, посажены деревья.

В помещениях спортивной школы с искусственным освещением, а также на лестничных клетках предусмотреть применение отделочных материалов с высокими коэффициентами отражения, высокоэффективных разрядных ламп и систем автоматического управления.

В спортивной школе использовать строительные и отделочные материалы, а также оборудование, имеющее гигиенические сертификаты.

Стены и перегородки в помещениях с влажным режимом должны иметь влагостойкую отделку на всю высоту помещения, в охлаждаемых камерах облицовку - на всю высоту помещения.

Отметка пола помещений у входа в спортивное сооружение должна быть выше отметки тротуара перед входом на 0,15м.

При установке элементов конструкций, а также вентиляционных решеток учитывать требование по защите помещений от проникновения паразити-рующих животных и насекомых.

Звукоизоляция и виброизоляция строительных конструкций должна соответствовать требованиям МГСН 2.04-97 и обеспечивать нормируемые акустические показатели в помещениях с постоянным пребыванием людей.

Степень огнестойкости здания спортивного сооружения II.

В здании установить систему автоматического пожаротушения. Из спортивного сооружения предусмотреть эвакуационные выходы непосредственно наружу или на 2 лестничные клетки. Устройство эвакуационных выходов через разгрузочные помещения не допускается.

Ширину основных эвакуационных проходов принять 1.5м. Лестничные клетки спортивного сооружения спроектированы с искусственным освещением, предусмотреть независимое аварийное освещение. Во всех помещениях спортивного сооружения предусмотреть систему дымоудаления.
Двери электрощитовых, вентиляционных камер, кладовых для хранения материалов и других пожароопасных технических помещений должны иметь предел огнестойкости EI 45.

Комнаты служащих и персонала, комнаты отдыха, помещения для приема, хранения и подготовки товаров к употреблению, для хранения тары, упаковочных материалов и инвентаря оборудовать установками автоматического пожаротушения.

В качестве светопрозрачного заполнения дверей, фрамуг (в дверях, перегородках, включая внутренние стены лестничных клеток) и перегородок применить закаленное или армированное стекло и стеклоблоки

Отделку стен и потолков комнат, кладовых, а также на путях эвакуации в здании II степеней огнестойкости выполнить из негорючих и слабогорючих материалов, а каркасы подвесных потолков - из негорючих материалов.

Марши и площадки лестниц должны иметь ограждения с поручнями.
Уклон маршей лестниц принимаем 1:2.

В здании спортивной школы предусмотрен зал для проведения соревнований в присутствии зрителей, предусмотрены трибуны на 405 человек.

Места для сидения зрителей должны быть разделены поперечными проходами. Предусматривается двухсторонняя эвакуация. В каждом ряду между поперечными проходами располагается около 75 мест. Уклон трибун 1:1,5. Проход в каждом ряду трибун на всем протяжении имеет одну отметку.

Отметка пола (прохода) первого ряда больше планировочной поверхности, прилегающей к трибуне, а также трибуны, заполняемые зрителями сверху, перед первым рядом имеют барьер высотой 0,8м.

В здании предусмотрены помещения вестибюля, гардероба, фойе, раздевальные женские и мужские с душевыми, санузлы, помещение для сушки спортивной одежды, помещения медицинского обслуживания, комнаты тренеров, комнаты отдыха.

Высота потолка вспомогательных помещений принята 4 м, за исключением коридора, расположенный в подтрибунном пространстве.

Раздевальные для занимающихся предусмотрены отдельно для мужчин и для женщин, с хранением домашней одежды в шкафах, размещаемых непосредственно в помещении раздевальной.

Душевые при раздевальных для занимающихся запроектированы следую-щим образом: одна сетка на 7 занимающихся. Душевые непосредственно сообщаются с раздевальными. Размеры душевых кабин 900 х 900мм.

В раздевальных предусмотрено по 1 умывальному на помещение. Санитарные узлы имеют умывальник в шлюзе и писсуары в мужских туалетах. В проекте предусмотрен медицинский здравпункт, который располагается на 2-ом этаже и имеет один внутренний вход. Все помещения здравпункта запроектированы в соответствии со СНиП 2.09.04-87 «Административно бытовые помещения».

Технико-экономическую оценку объемно-планировочных и конструктивных решений зданий произведем по указанным ниже ха-рактеристикам:
1. Полезную площадь Пn, определяем как сумму площадей всех этажей, измеренных в пределах внутренних поверхностей наружных стен, за вычетом площадей лестничных клеток, шахт, внутренних стен, опор и перегородок.
2. Рабочая площадь ПР здания равна сумме площадей помещений, расположенных на всех этажах, а также на антресолях, обслуживающих площадках, этажерках и прочих помещениях.
3. Площадь застройки П3 определяем в пределах внешнего пери-метра наружных стен на уровне цоколя здания.
4. Конструктивную площадь Пк находим как сумму площадей сечения всех конструктивных элементов в плане здания (колонн, стен, перегородок).
5. Объем здания Q исчисляем умножением измеренной по внешнему контору площади поперечного сечения на длину здания (между внешними гранями торцевых стен).

Конструктивное решение здания

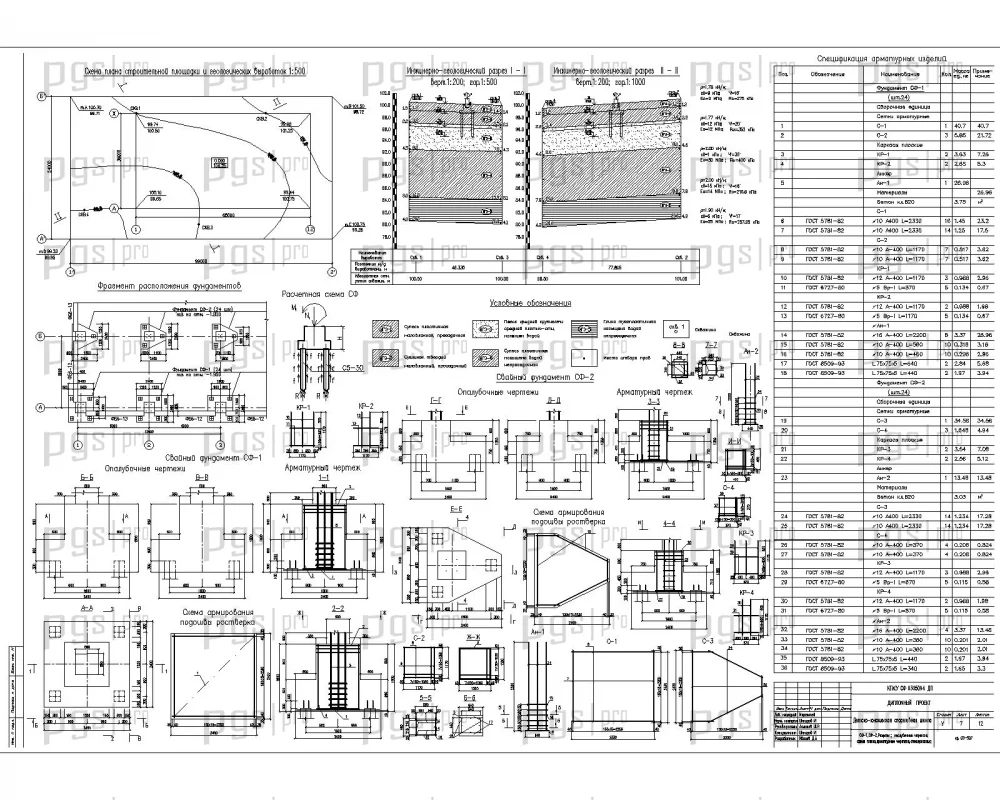

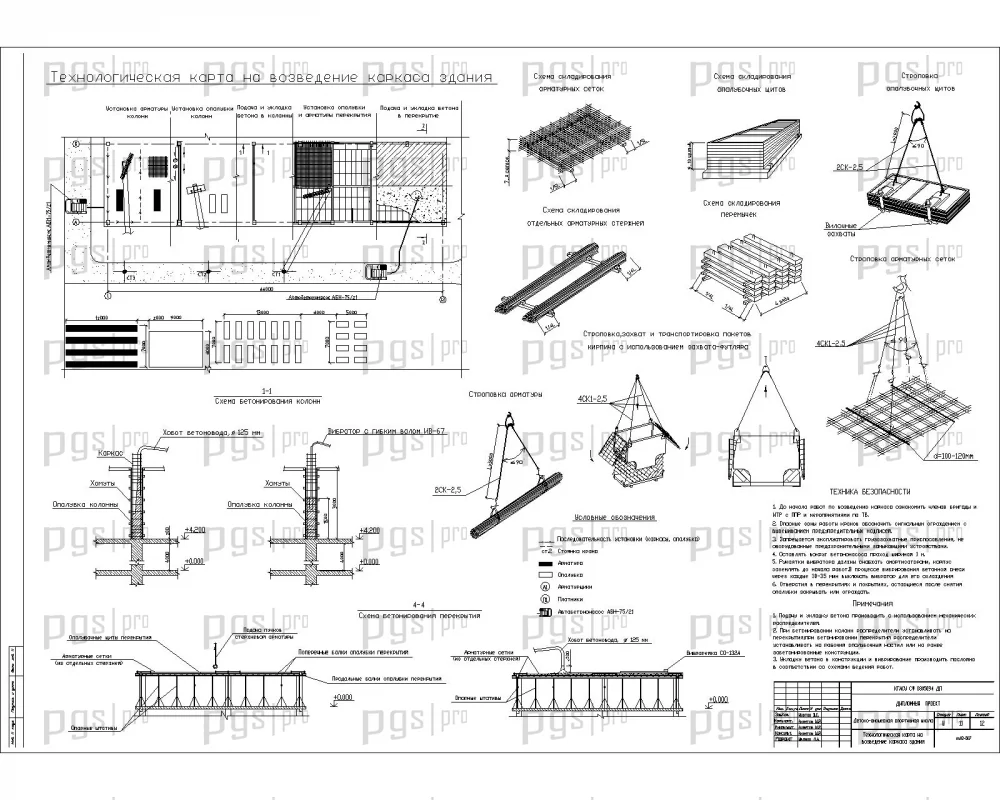

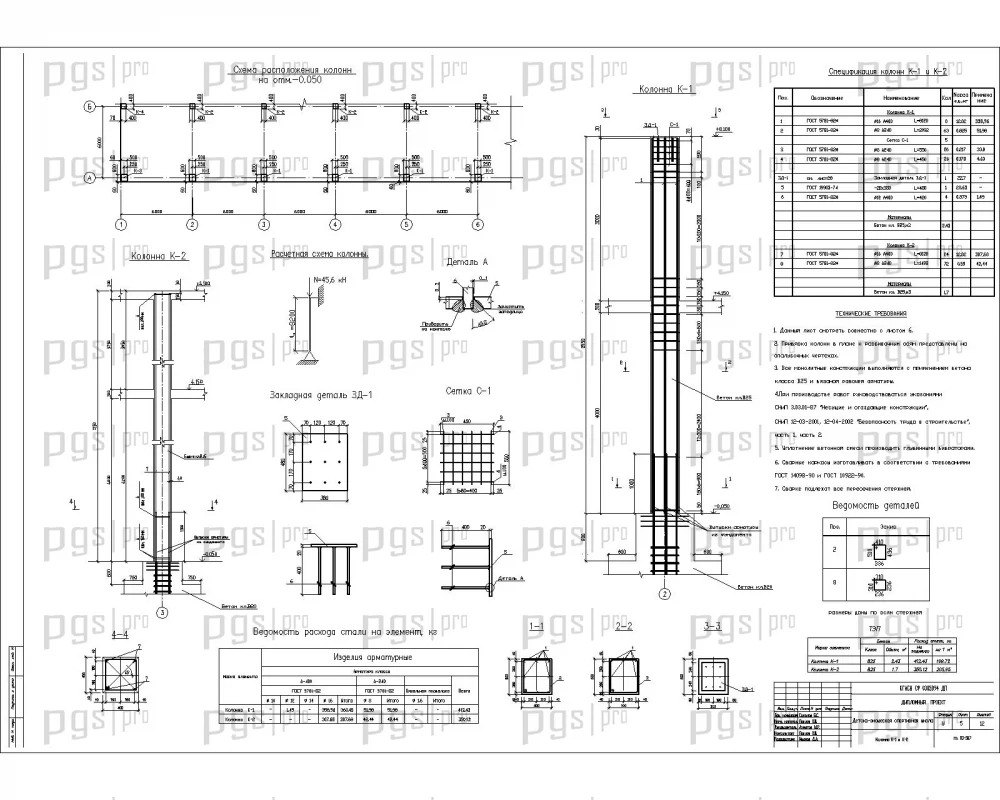

Каркас здания состоит из монолитного железобетона в осях 36х66м, на который устанавливается стропильная ферма пролетом 36м. Наружные колонны выполнены из железобетона прямоугольного сечения 600х500мм на высоту +8.400м, а внутренние квадратного сечения 400х400мм, расположенные по периметру здания. Колонны опираются на свайный фундамент.

Наружные стены запроектированы ненесущими «сэндвич» - панелями. Толщина по утеплителю 150мм. Такая толщина обеспечивает предел огнестойкости, соответствующий II степени огнестойкости. Перегородки - из керамического кирпича, толщина 120мм.

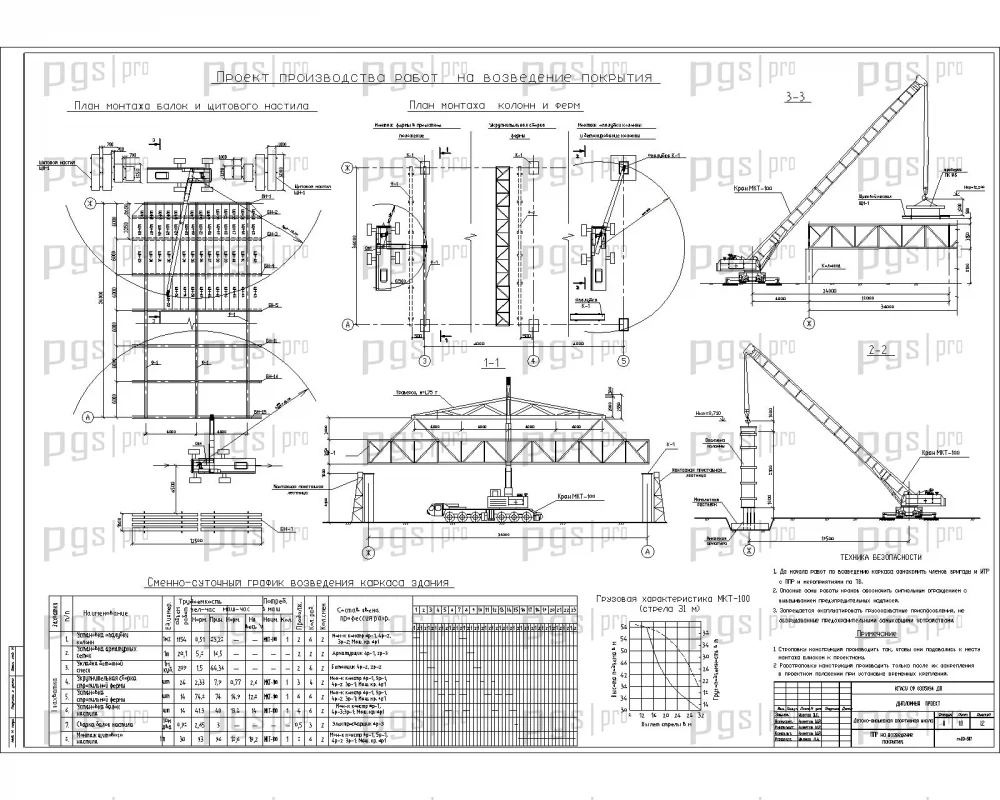

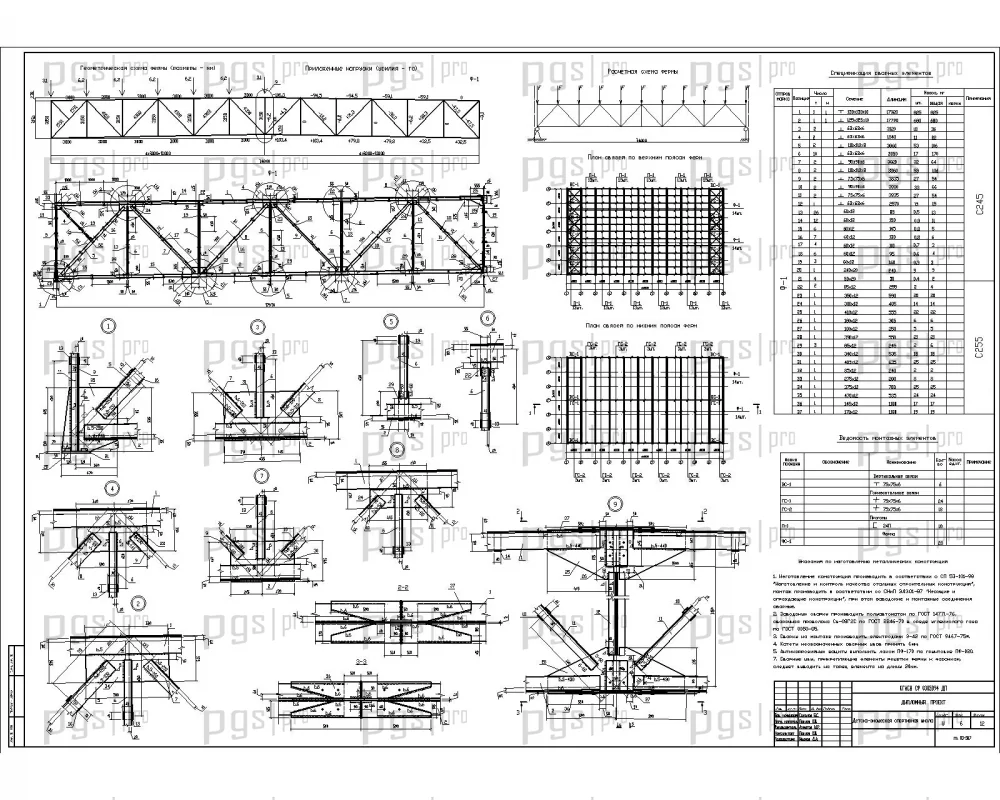

В качестве конструкций покрытия используем стропильную ферму проле-том 36м. Ферма устанавливается с шагом 6м, соответственно, установка подстропильных ферм не предусматривается.

Оконные проемы решаем установкой пластиковых окон заводской готовности различных размеров.

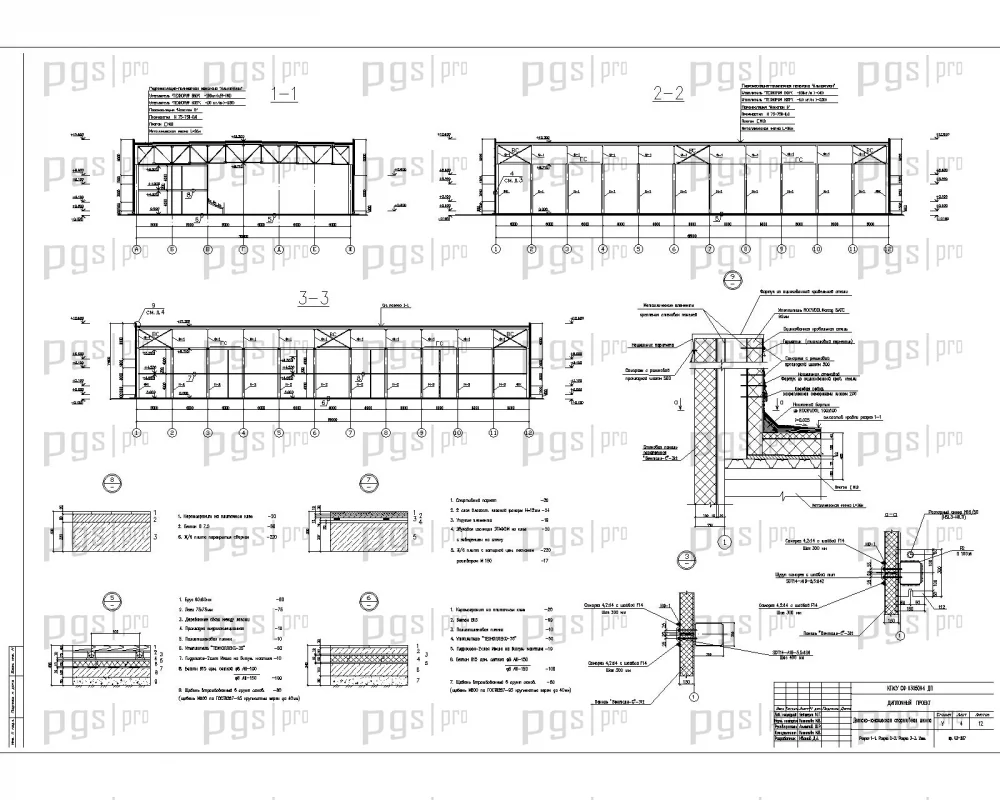

Кровля – совмещенная, с внутренним водостоком. Состав кровли: 1)гидроизоляция- полимерная мембрана «Алькорплан», располагаемая на прогонах; 2)утеплитель «ТЕХНОРУФ В60» (g-180 кг/м)- 40мм; 3)утеплитель «ТЕХНОРУФ Н35» (g-110 кг/м)-150мм; 4) пароизоляция «Изоспан Б»; 5) профнастил Н75-750-08; 6) Прогон [ N18; 7) Металлическая ферма L=36м.

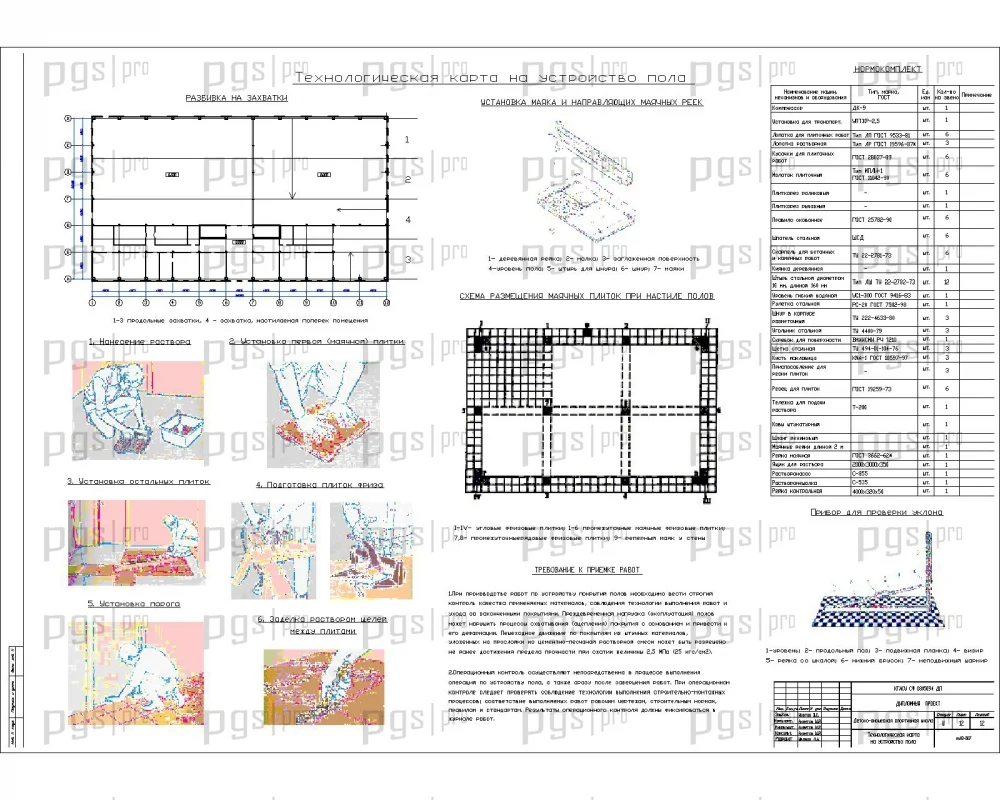

В гардеробно - душевых помещениях из плиток керамических; в помещениях административно - бытового назначения из линолеума; в холле и вестибюле из мраморной плитки и в спортзале из паркетной доски.
