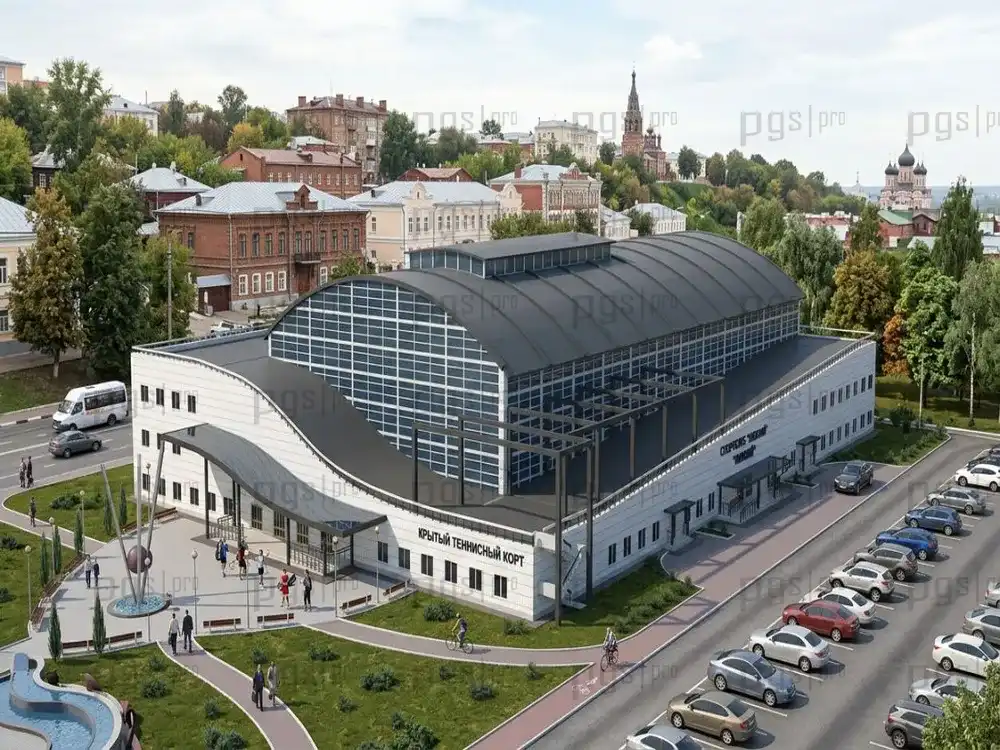

Диплом №1194 "Крытый теннисный корт в г. Нижний Новгород"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
1.3D модель здания.jpg
3.Генеральный план.jpg
4.План первого этажа.jpg
5.План 2-го этажа.jpg
6.План 3-го этажа.jpg
7.Разрезы, узлы.jpg
8.Конструирование плиты покрытия.jpg
9.Конструирование фермы.jpg
10.Технологическая карта на монтаж конструкций.jpg
11.Календарный план производства работ.jpg
12.Строительный генеральный план.jpg

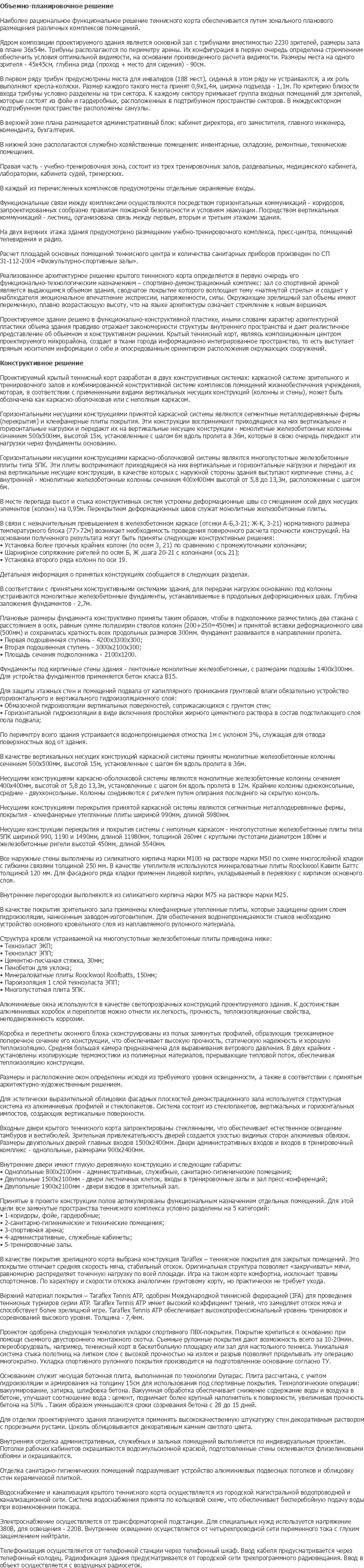

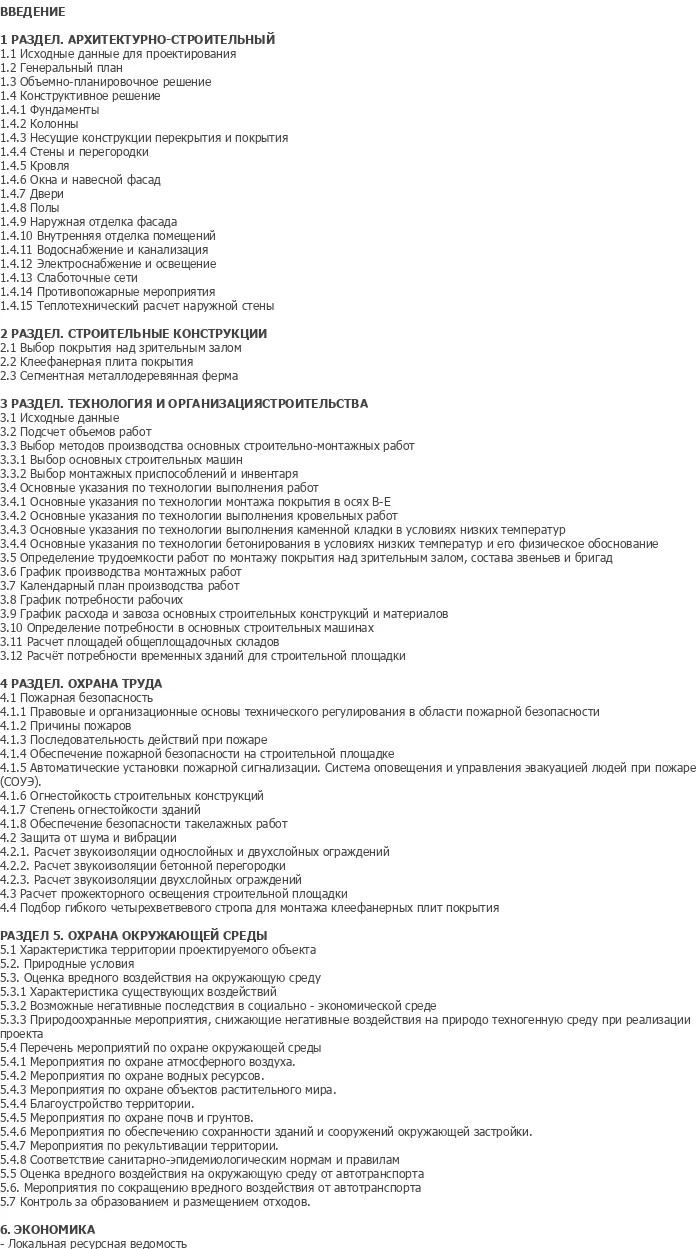

Диплом ПГС теннисного корта состоит из 12 чертежей «DWG» и 138 листов пояснительной записки в «WORD». Теннисный корт закрытого типа, трибуны корта рассчитаны на 2230 человек.
Конструктивные решения:
- Схема здания: комбинированная;
- Фундамент: стаканного типа;
- колонны: железобетонные;
- Стены: кирпичные;
- Крыша: скатная.
Габаритные размеры здания:
Длина: 89,0 м;
Ширина: 61,9 м;
Высота: 22,5 м.
Расчет конструкций: произведен ручным способом.
Технологическая карта (ППР) на монтаж конструкций.
В организационной части разработан:
- календарный план;
- стройгенплан.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
