Диплом №1202 "Автосалон Renault с подземной стоянкой в г. Владимире"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
1. 3D модель.jpg
4.Планы цокольного, первого и антресольного этажей.Разрезы.jpg
5.Схемы расположения стеновых панелей, план кровли, узлы.jpg
6.Сравнение вариантов.jpg
7.Схема раскладки сборных элементов цокольного этажа.jpg
8.Проектирование цоколя.jpg
9.Схема расположения колонн, разрезы, узлы.jpg
10.Схемы расположения балок перекрытия, покрытия и прогонов.jpg
11.Монолитная ЖБ шпонка.jpg
12.Конструирование фундамента.jpg
13.ТК на монтаж жб плит перекрытия цокольного этажа.jpg
14.Календарный план строительства.jpg

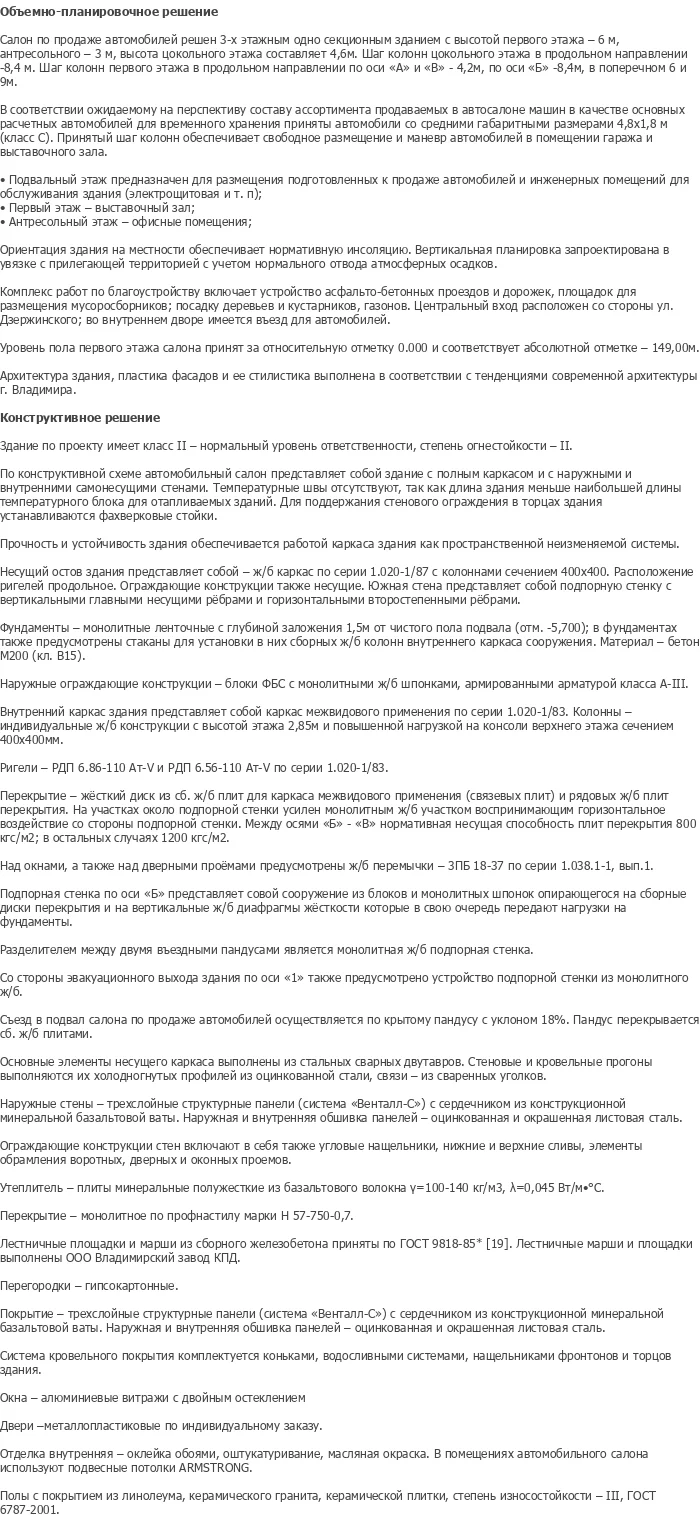

Диплом ПГС автосалона состоит из 14 чертежей «DWG» и 75 листов пояснительной записки в «WORD». Здание 3-х этажное с цокольным этажом, в котором расположена подземная паковка.
Конструктивные решения:
- Схема здания: металлокаркас;
- Фундамент: ленточные и отдельно стоящие железобетонные;
- Стены: трехслойные панели;
- перекрытие: монолитные;
- Крыша: плоская.
Габаритные размеры здания:
Длина: 54,6 м;
Ширина: 15,0м;
Высота: 12,1 м.
Расчет конструкций: выполнены ручным способом.
Технологическая карта (ППР) на монтаж железобетонных плит перекрытия цокольного этажа.
В организационной части разработан:
- календарный план;
- стройгенплан.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
