Диплом №1211 "Торговый центр Виват на территории завода Велта в г. Перми"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

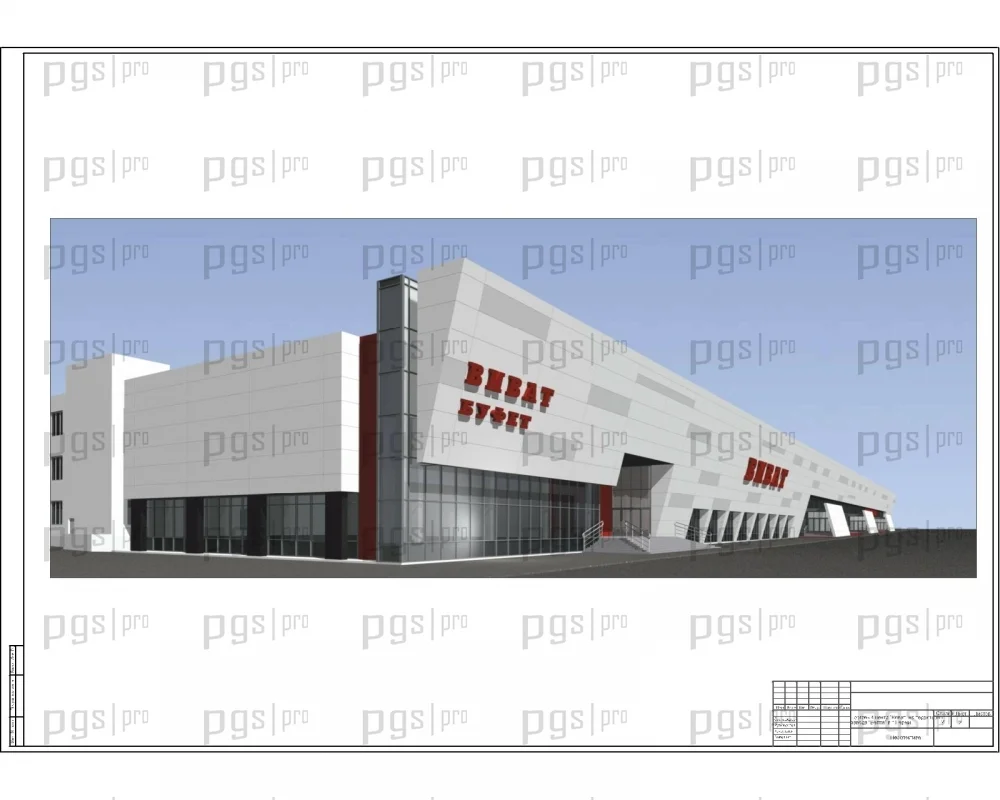

1.3D модель.jpg

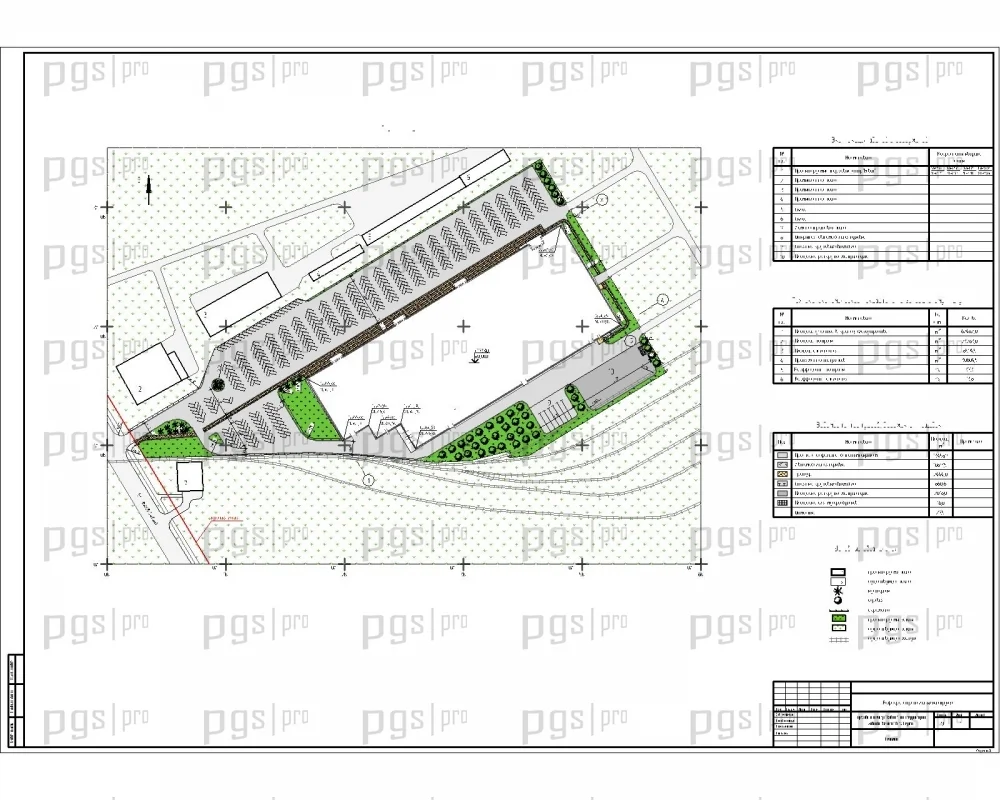

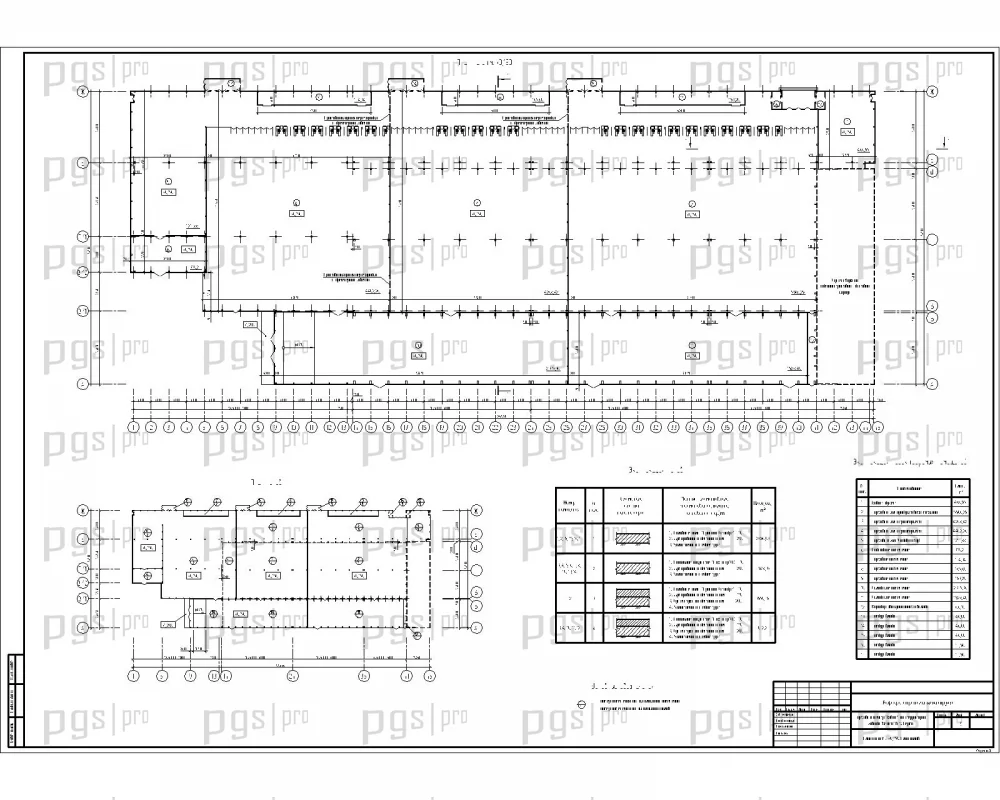

3.План на отм.+0,150, план полов.jpg

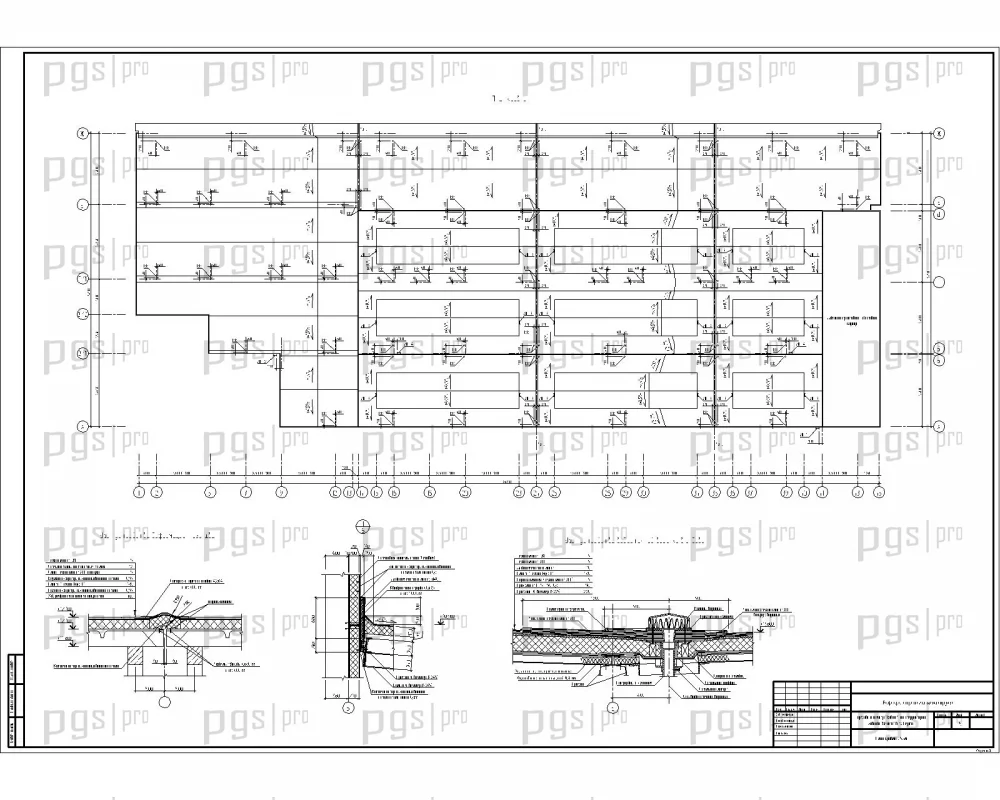

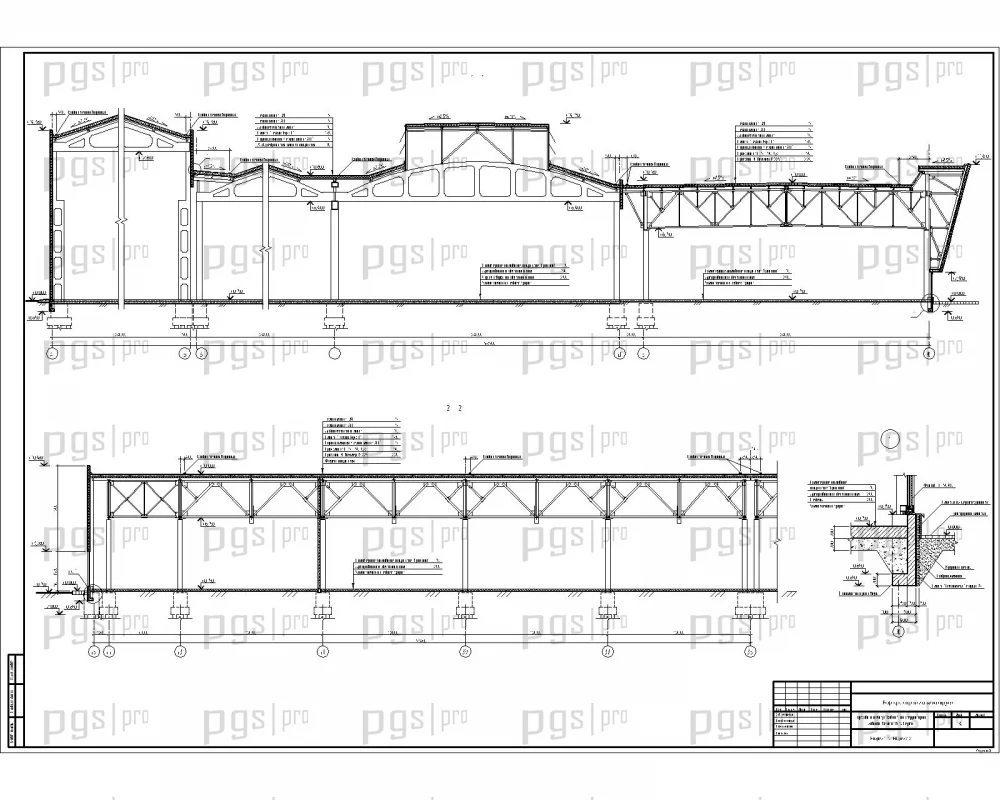

5.План кровли, узлы.jpg

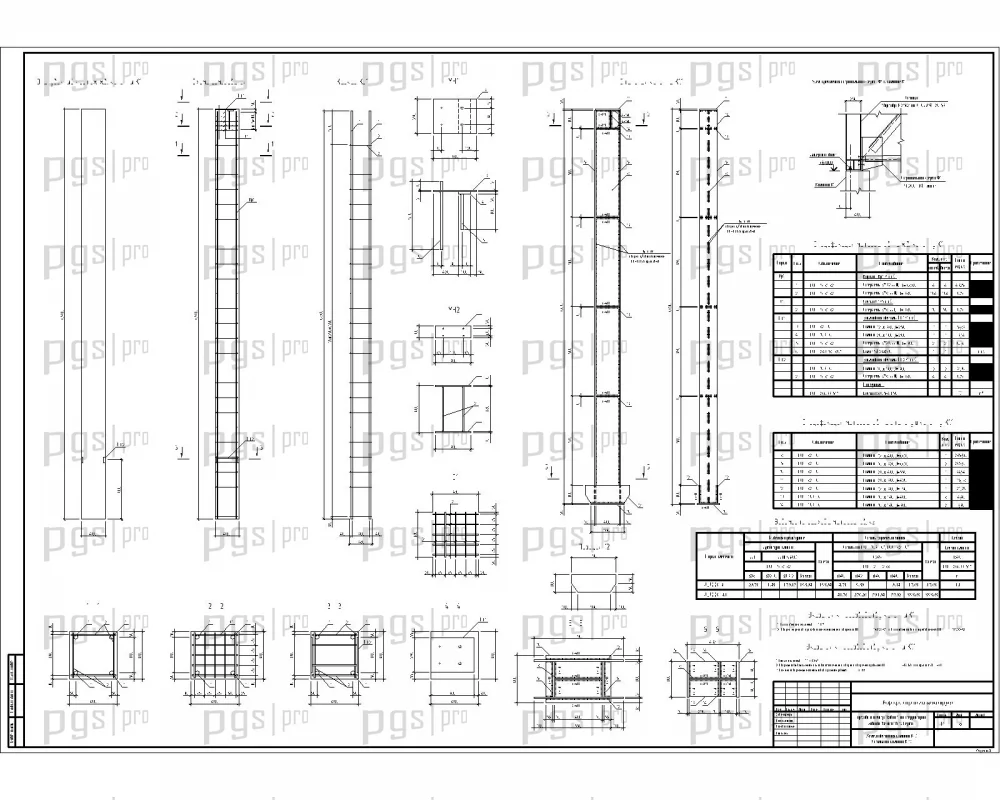

6.Конструирование железобетонной и металлической колонны.jpg

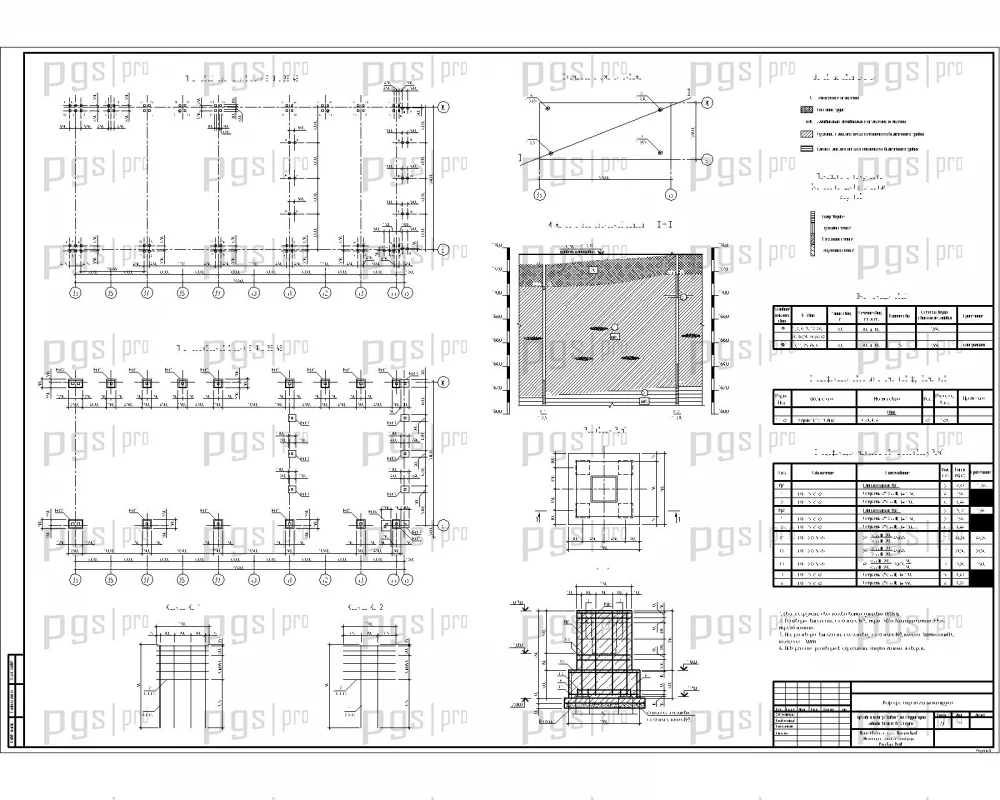

7.Конструирование фундаментов.jpg

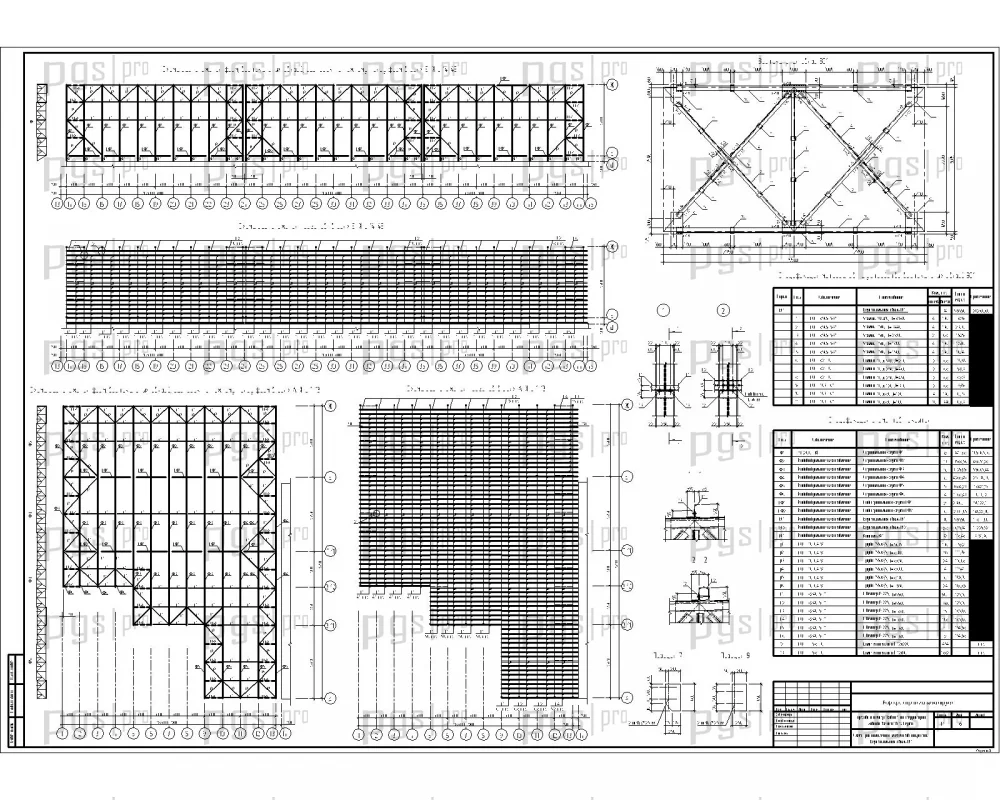

8.Конструктивная часть.jpg

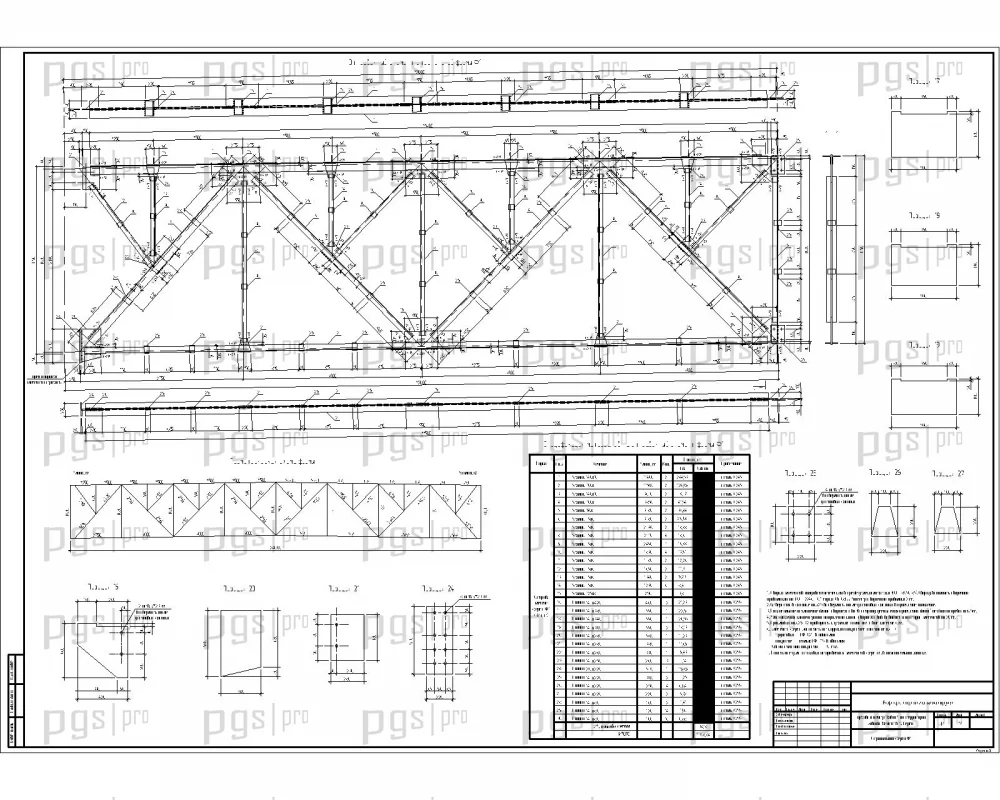

9.Конструирование фермы.jpg

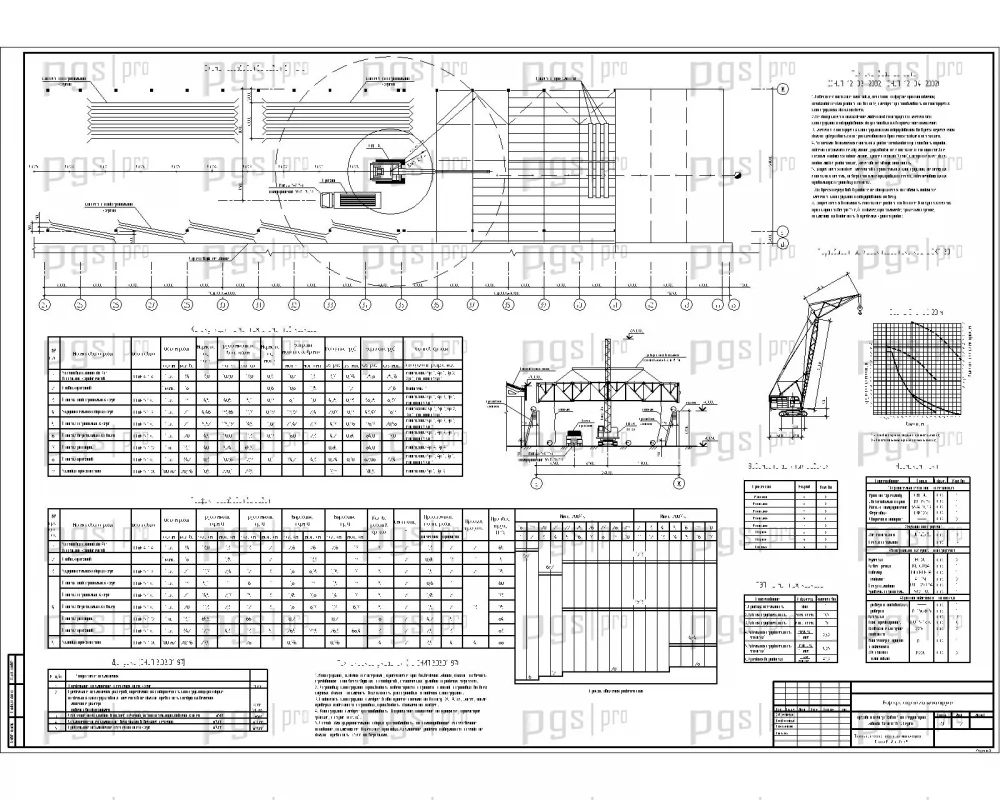

10.Технологическая карта на монтаж каркаса.jpg

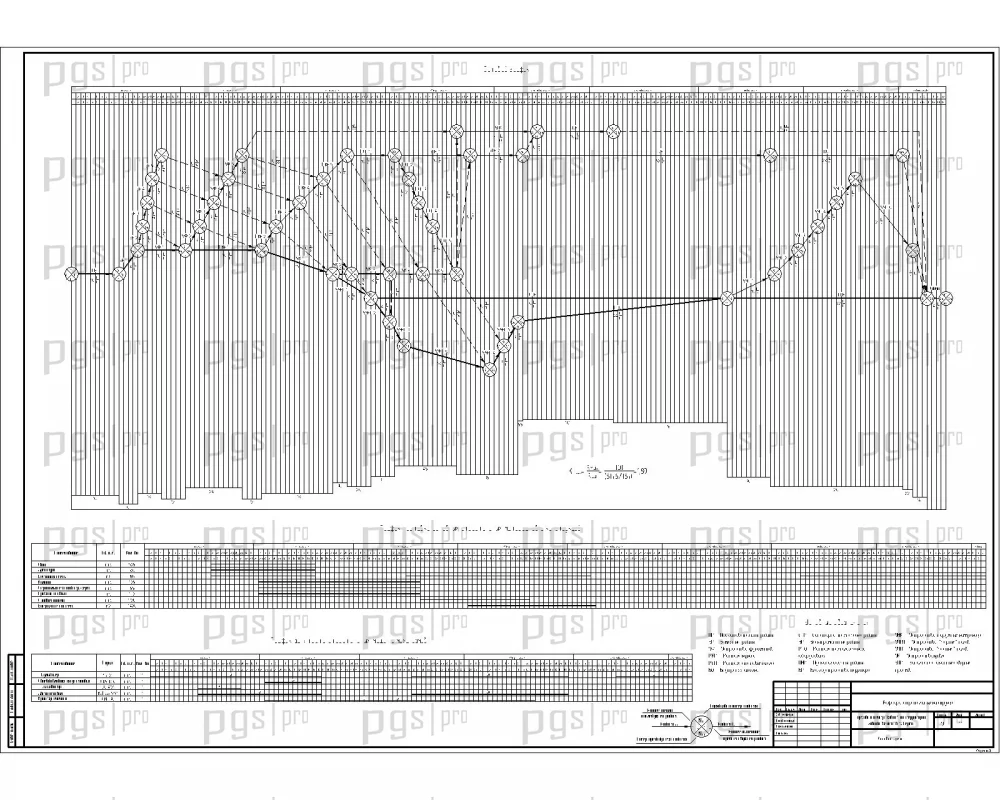

11.Сетевой график.jpg

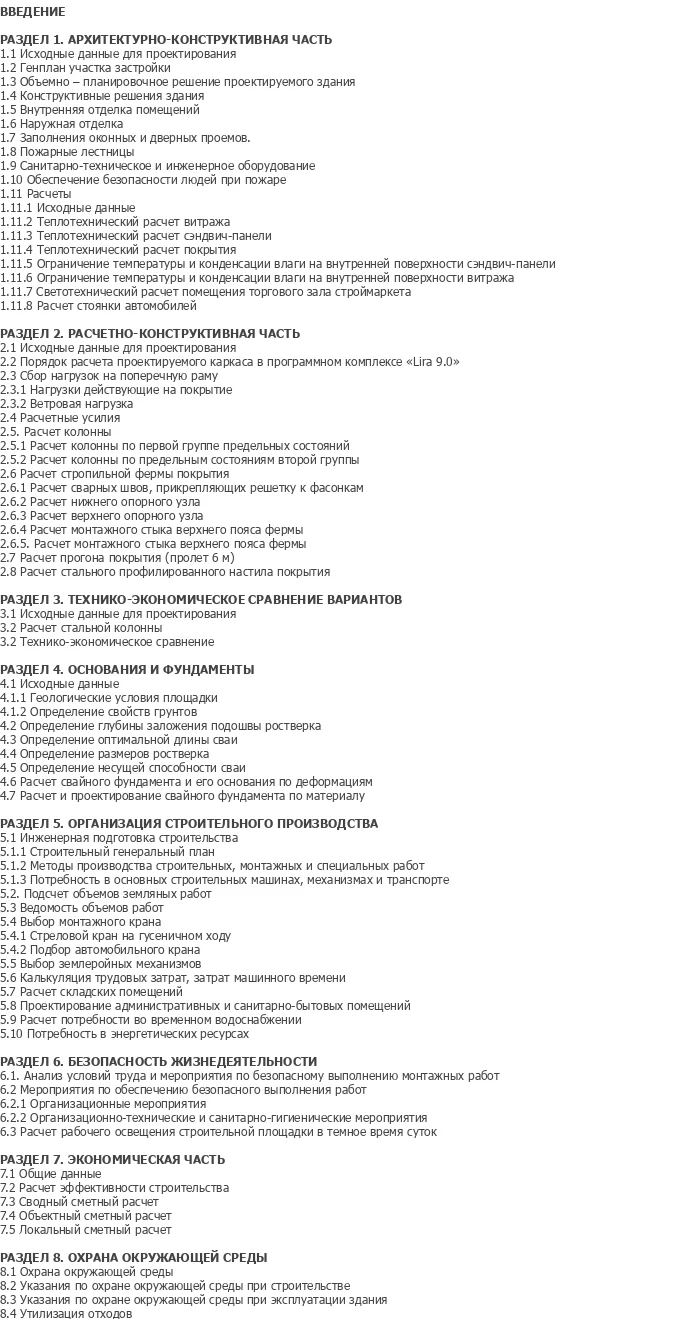

Диплом ПГС торгового центра состоит из 13 чертежей «DWG» и 107 листов пояснительной записки в «WORD». Здание 3-х пролетное из 5-ти функциональных блоков.
Конструктивные решения:
- Схема здания: сборный ж/б каркас;
- Фундамент: свайные;
- Стены: сэндвич панели;
- Крыша: плоская.
Габаритные размеры здания:
Длина: 249,16 м;
Ширина: 98,5 м;
Высота: 14,95 м.
Расчет конструкций: произведен в ПК «Lira».
Технологическая карта (ППР) на монтаж каркас.
В организационной части разработан:
- сетевой график;

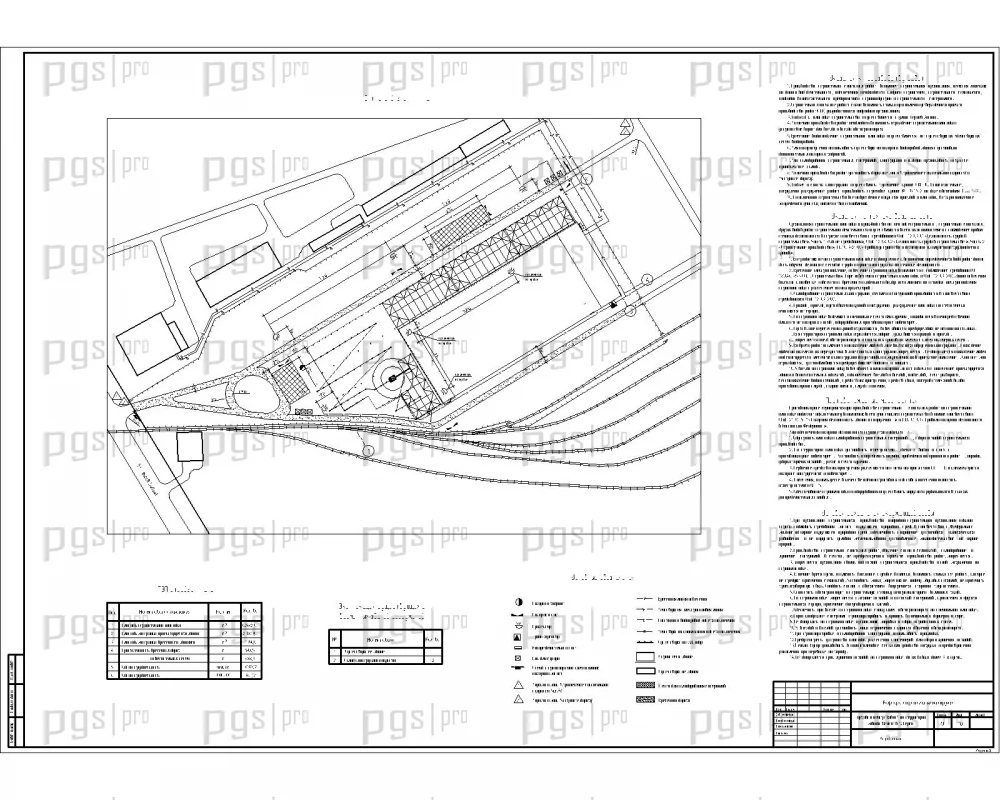

- стройгенплан.
Экономическая часть содержит:
- локальная смета;
- объектная смета;
- сводный сметный расчет стоимости.

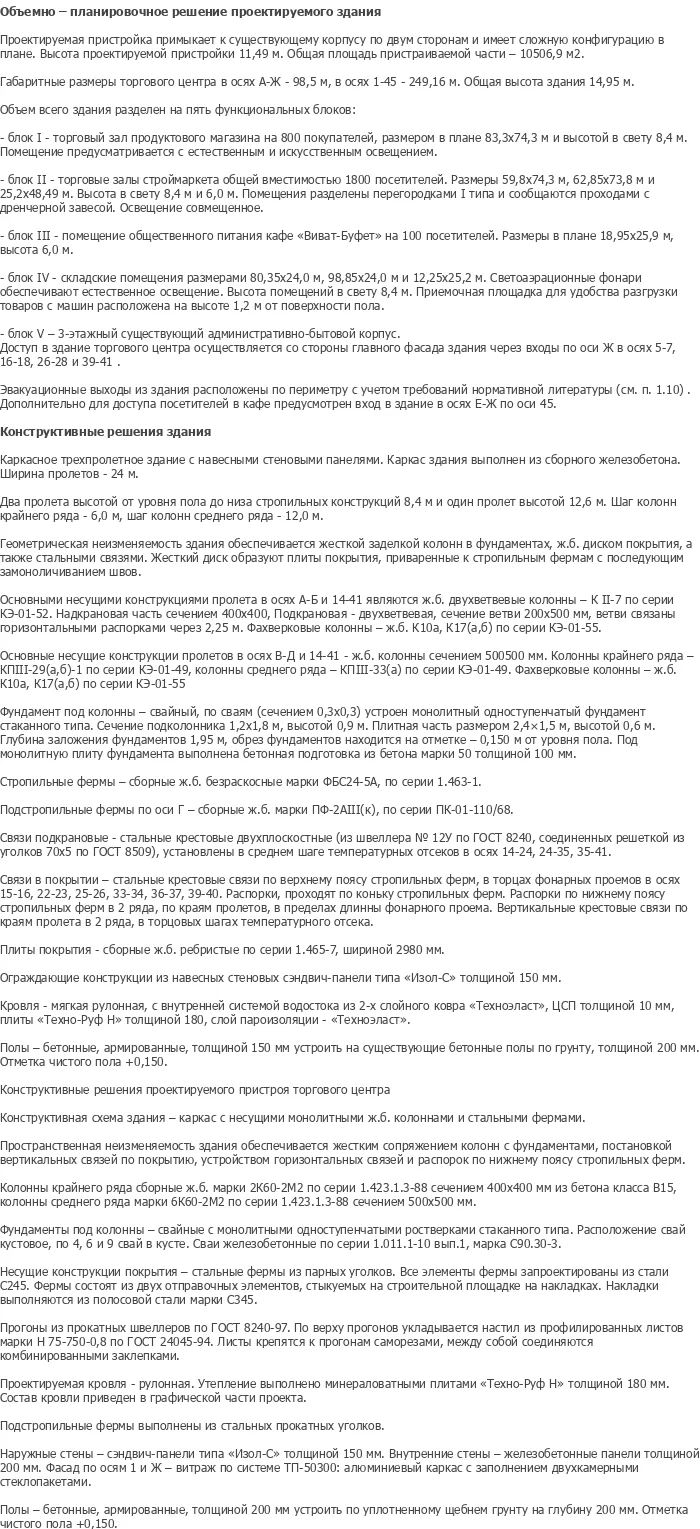

Проектируемая пристройка примыкает к существующему корпусу по двум сторонам и имеет сложную конфигурацию в плане. Высота проектируемой пристройки 11,49 м. Общая площадь пристраиваемой части – 10506,9 м2.
Габаритные размеры торгового центра в осях А-Ж - 98,5 м, в осях 1-45 - 249,16 м. Общая высота здания 14,95 м.
Объем всего здания разделен на пять функциональных блоков:
- блок I - торговый зал продуктового магазина на 800 покупателей, размером в плане 83,3х74,3 м и высотой в свету 8,4 м. Помещение предусматривается с естественным и искусственным освещением.
- блок II - торговые залы строймаркета общей вместимостью 1800 посетителей. Размеры 59,8х74,3 м, 62,85х73,8 м и 25,2х48,49 м. Высота в свету 8,4 м и 6,0 м. Помещения разделены перегородками I типа и сообщаются проходами с дренчерной завесой. Освещение совмещенное.
- блок III - помещение общественного питания кафе «Виват-Буфет» на 100 посетителей. Размеры в плане 18,95х25,9 м, высота 6,0 м.
- блок IV - складские помещения размерами 80,35х24,0 м, 98,85х24,0 м и 12,25х25,2 м. Светоаэрационные фонари обеспечивают естественное освещение. Высота помещений в свету 8,4 м. Приемочная площадка для удобства разгрузки товаров с машин расположена на высоте 1,2 м от поверхности пола.
- блок V – 3-этажный существующий административно-бытовой корпус.
Доступ в здание торгового центра осуществляется со стороны главного фасада здания через входы по оси Ж в осях 5-7, 16-18, 26-28 и 39-41 .
Эвакуационные выходы из здания расположены по периметру с учетом требований нормативной литературы (см. п. 1.10) . Дополнительно для доступа посетителей в кафе предусмотрен вход в здание в осях Е-Ж по оси 45.
Конструктивные решения здания
Каркасное трехпролетное здание с навесными стеновыми панелями. Каркас здания выполнен из сборного железобетона. Ширина пролетов - 24 м.
Два пролета высотой от уровня пола до низа стропильных конструкций 8,4 м и один пролет высотой 12,6 м. Шаг колонн крайнего ряда - 6,0 м, шаг колонн среднего ряда - 12,0 м.
Геометрическая неизменяемость здания обеспечивается жесткой заделкой колонн в фундаментах, ж.б. диском покрытия, а также стальными связями. Жесткий диск образуют плиты покрытия, приваренные к стропильным фермам с последующим замоноличиванием швов.
Основными несущими конструкциями пролета в осях А-Б и 14-41 являются ж.б. двухветвевые колонны – К II-7 по серии КЭ-01-52. Надкрановая часть сечением 400х400, Подкрановая - двухветвевая, сечение ветви 200х500 мм, ветви связаны горизонтальными распорками через 2,25 м. Фахверковые колонны – ж.б. К10а, К17(а,б) по серии КЭ-01-55.
Основные несущие конструкции пролетов в осях В-Д и 14-41 - ж.б. колонны сечением 500
500 мм. Колонны крайнего ряда – КПIII-29(а,б)-1 по серии КЭ-01-49, колонны среднего ряда – КПIII-33(а) по серии КЭ-01-49. Фахверковые колонны – ж.б. К10а, К17(а,б) по серии КЭ-01-55 Фундамент под колонны – свайный, по сваям (сечением 0,3х0,3) устроен монолитный одноступенчатый фундамент стаканного типа. Сечение подколонника 1,2х1,8 м, высотой 0,9 м. Плитная часть размером 2,4×1,5 м, высотой 0,6 м. Глубина заложения фундаментов 1,95 м, обрез фундаментов находится на отметке – 0,150 м от уровня пола. Под монолитную плиту фундамента выполнена бетонная подготовка из бетона марки 50 толщиной 100 мм.
Стропильные фермы – сборные ж.б. безраскосные марки ФБС24-5А, по серии 1.463-1.
Подстропильные фермы по оси Г – сборные ж.б. марки ПФ-2АIII(к), по серии ПК-01-110/68.
Связи подкрановые - стальные крестовые двухплоскостные (из швеллера № 12У по ГОСТ 8240, соединенных решеткой из уголков 70х5 по ГОСТ 8509), установлены в среднем шаге температурных отсеков в осях 14-24, 24-35, 35-41.
Связи в покрытии – стальные крестовые связи по верхнему поясу стропильных ферм, в торцах фонарных проемов в осях 15-16, 22-23, 25-26, 33-34, 36-37, 39-40. Распорки, проходят по коньку стропильных ферм. Распорки по нижнему поясу стропильных ферм в 2 ряда, по краям пролетов, в пределах длинны фонарного проема. Вертикальные крестовые связи по краям пролета в 2 ряда, в торцовых шагах температурного отсека.
Плиты покрытия - сборные ж.б. ребристые по серии 1.465-7, шириной 2980 мм.
Ограждающие конструкции из навесных стеновых сэндвич-панели типа «Изол-С» толщиной 150 мм.
Кровля - мягкая рулонная, с внутренней системой водостока из 2-х слойного ковра «Техноэласт», ЦСП толщиной 10 мм, плиты «Техно-Руф Н» толщиной 180, слой пароизоляции - «Техноэласт».
Полы – бетонные, армированные, толщиной 150 мм устроить на существующие бетонные полы по грунту, толщиной 200 мм. Отметка чистого пола +0,150.
Конструктивные решения проектируемого пристроя торгового центра
Конструктивная схема здания – каркас с несущими монолитными ж.б. колоннами и стальными фермами.
Пространственная неизменяемость здания обеспечивается жестким сопряжением колонн с фундаментами, постановкой вертикальных связей по покрытию, устройством горизонтальных связей и распорок по нижнему поясу стропильных ферм.
Колонны крайнего ряда сборные ж.б. марки 2К60-2М2 по серии 1.423.1.3-88 сечением 400x400 мм из бетона класса В15, колонны среднего ряда марки 6К60-2М2 по серии 1.423.1.3-88 сечением 500х500 мм.
Фундаменты под колонны – свайные с монолитными одноступенчатыми ростверками стаканного типа. Расположение свай кустовое, по 4, 6 и 9 свай в кусте. Сваи железобетонные по серии 1.011.1-10 вып.1, марка С90.30-3.
Несущие конструкции покрытия – стальные фермы из парных уголков. Все элементы фермы запроектированы из стали С245. Фермы состоят из двух отправочных элементов, стыкуемых на строительной площадке на накладках. Накладки выполняются из полосовой стали марки С345.
Прогоны из прокатных швеллеров по ГОСТ 8240-97. По верху прогонов укладывается настил из профилированных листов марки Н 75-750-0,8 по ГОСТ 24045-94. Листы крепятся к прогонам саморезами, между собой соединяются комбинированными заклепками.
Проектируемая кровля - рулонная. Утепление выполнено минераловатными плитами «Техно-Руф Н» толщиной 180 мм. Состав кровли приведен в графической части проекта.
Подстропильные фермы выполнены из стальных прокатных уголков.
Наружные стены – сэндвич-панели типа «Изол-С» толщиной 150 мм. Внутренние стены – железобетонные панели толщиной 200 мм. Фасад по осям 1 и Ж – витраж по системе ТП-50300: алюминиевый каркас с заполнением двухкамерными стеклопакетами.
Полы – бетонные, армированные, толщиной 200 мм устроить по уплотненному щебнем грунту на глубину 200 мм. Отметка чистого пола +0,150.
