Дипломный проект №1229 «Офисно-деловой центр в г. Воронеж» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий и предназначен для размещения офисных и деловых функций в условиях городской застройки. Проект выполнен с учетом городских условий г. Воронежа и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Состав графической части: 3D модель здания, ситуационный и генеральный план, узлы, фасады, разрезы, узлы, планы на отм. +3.900, +7.800, +11.700, +15.600, план на отм. 0.000, -3.600, план кровли, конструктивный раздел (план железобетонного каркаса, узлы, ведомости), конструирование лестницы, конструирование фундамента (план размещения элементов фундаментов, разрезы, узлы, спецификации), ППР на бетонирование монолитного перекрытия, сетевой график, стройгенплан.

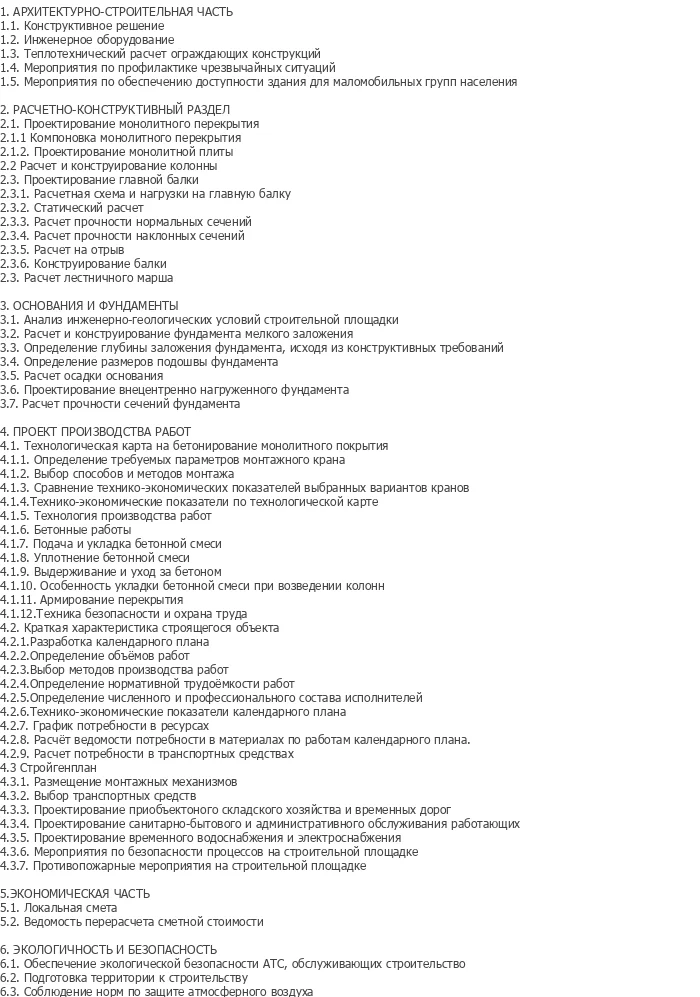

Состав пояснительной записки: архитектурно-строительная часть (конструктивное решение, инженерное оборудование, теплотехнический расчет ограждающих конструкций, мероприятия по профилактике чрезвычайных ситуаций, мероприятия по обеспечению доступности здания для маломобильных групп населения), расчетно-конструктивный раздел (проектирование монолитного перекрытия, расчет и конструирование колонны, проектирование главной балки, расчет лестничного марша), основания и фундаменты (анализ инженерно-геологических условий строительной площадки, расчет и конструирование фундамента мелкого заложения, определение глубины заложения фундамента, расчет осадки основания, проектирование внецентренно нагруженного фундамента, расчет прочности сечений фундамента), проект производства работ (технологическая карта на бетонирование монолитного покрытия, краткая характеристика строящегося объекта, разработка календарного плана, стройгенплан), экономическая часть (локальная смета, ведомость перерасчета сметной стоимости), экологичность и безопасность.

Проектируемый объект — офисно-деловой центр в г. Воронеже, представляющий собой 5-этажное здание с подвалом. Данный шаблон проекта разработан для размещения офисных и деловых функций в условиях городской застройки. Здание имеет габаритные размеры: длина 96,0 м, ширина 57,56 м, высота 14,4 м. Высота надземного этажа составляет 3,9 м.

Архитектурный облик здания формируется монолитным железобетонным каркасом со скатными поверхностями под углом 30 и 60 градусов, что придает сооружению уникальный и современный внешний вид. Наружные стены выполнены из сэндвич-панелей, обеспечивающих высокие теплотехнические характеристики. Этот ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1229 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены поэтажно с четким зонированием офисных, деловых и подсобных функций. В основу планировочной структуры здания положен принцип функционального зонирования помещений с размещением их на различных уровнях.

Подвал (отм. -3.600): размещены подсобные и технические помещения, обеспечивающие функционирование здания.

Первый этаж (отм. 0.000): входная группа, офисные помещения, общественные зоны с отдельными входами. Предусмотрены мероприятия по обеспечению доступности здания для маломобильных групп населения.

Типовые этажи (отм. +3.900, +7.800, +11.700, +15.600): офисные помещения, размещенные по периметру здания с учетом естественного освещения. Санузлы и лестничные клетки расположены в центральной части здания. Перегородки выполнены из гипсокартонных листов в два слоя с каждой стороны по металлическому каркасу толщиной 20 см, что обеспечивает гибкость планировочных решений и возможность перепланировки.

Кровля: плоская, что характерно для современных офисных зданий и позволяет разместить необходимое инженерное оборудование.

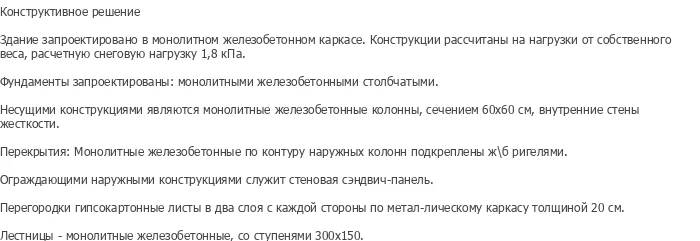

Здание запроектировано в монолитном железобетонном каркасе. Конструкции рассчитаны на нагрузки от собственного веса, расчетную снеговую нагрузку 1,8 кПа.

Фундаменты запроектированы монолитными железобетонными столбчатыми.

Несущие конструкции являются монолитные железобетонные колонны сечением 60×60 см, внутренние стены жесткости.

Перекрытия: монолитные железобетонные по контуру наружных колонн, подкрепленные железобетонными ригелями.

Ограждающими наружными конструкциями служит стеновая сэндвич-панель.

Перегородки: гипсокартонные листы в два слоя с каждой стороны по металлическому каркасу толщиной 20 см.

Лестницы: монолитные железобетонные, со ступенями 300×150.

Расчет конструкций выполнен в программном комплексе Structure CAD, что обеспечивает высокую точность и достоверность расчетных данных.

Технологическая карта на бетонирование монолитного перекрытия включает определение требуемых параметров монтажного крана, выбор способов и методов монтажа, сравнение технико-экономических показателей выбранных вариантов кранов, технико-экономические показатели по технологической карте, технологию производства работ, бетонные работы, подачу и укладку бетонной смеси, уплотнение бетонной смеси, выдерживание и уход за бетоном, особенности укладки бетонной смеси при возведении колонн, армирование перекрытия, технику безопасности и охрану труда.

Сетевой график составлен с учетом технологических пауз и оптимизации критического пути строительства. Применяется для планирования и контроля сроков выполнения работ.

Стройгенплан содержит размещение монтажных механизмов, транспортных средств, приобъектного складского хозяйства и временных дорог, проектирование санитарно-бытового и административного обслуживания работающих, временное водоснабжение и электроснабжение, мероприятия по безопасности процессов на строительной площадке, противопожарные мероприятия на строительной площадке.

Расчетная часть включает проектирование монолитного перекрытия (компоновка монолитного перекрытия, проектирование монолитной плиты), расчет и конструирование колонны, проектирование главной балки (расчетная схема и нагрузки на главную балку, статический расчет, расчет прочности нормальных сечений, расчет прочности наклонных сечений, расчет на отрыв, конструирование балки), расчет лестничного марша, анализ инженерно-геологических условий строительной площадки, расчет и конструирование фундамента мелкого заложения, определение глубины заложения фундамента исходя из конструктивных требований, определение размеров подошвы фундамента, расчет осадки основания, проектирование внецентренно нагруженного фундамента, расчет прочности сечений фундамента.

Диплом №1229 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 125 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная конструктивная схема: монолитный железобетонный каркас с уникальной геометрией рам со скатными поверхностями под углом 30 и 60 градусов.
• Разнообразие конструкций: монолитные столбчатые фундаменты, колонны 60×60 см, монолитные перекрытия, ригели, лестницы — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на бетонирование монолитного перекрытия, сетевой график, стройгенплан.
• Современные расчетные программы: расчет конструкций выполнен в программном комплексе Structure CAD.
• Уникальная архитектурная форма: 3D модель здания с выразительным архитектурным решением.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по экологичности и безопасности, доступности для маломобильных групп населения.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1229 по доступной цене — 4 500 рублей.
