Дипломный проект №1232 «Физкультурно-оздоровительный комплекс в г. Кисловодск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных спортивных зданий и предназначен для проведения спортивных тренировок, соревнований и оздоровительных занятий. Проект выполнен с учетом современных требований к спортивным сооружениям и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1232 предлагает оптимальное соотношение цены и качества.

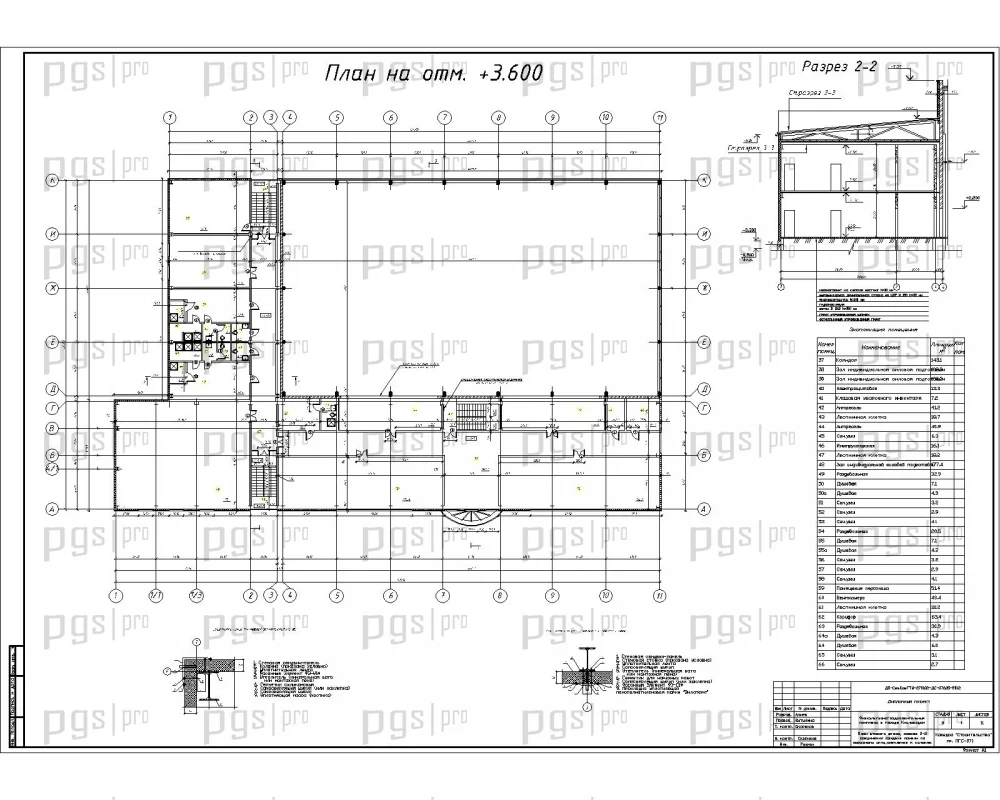

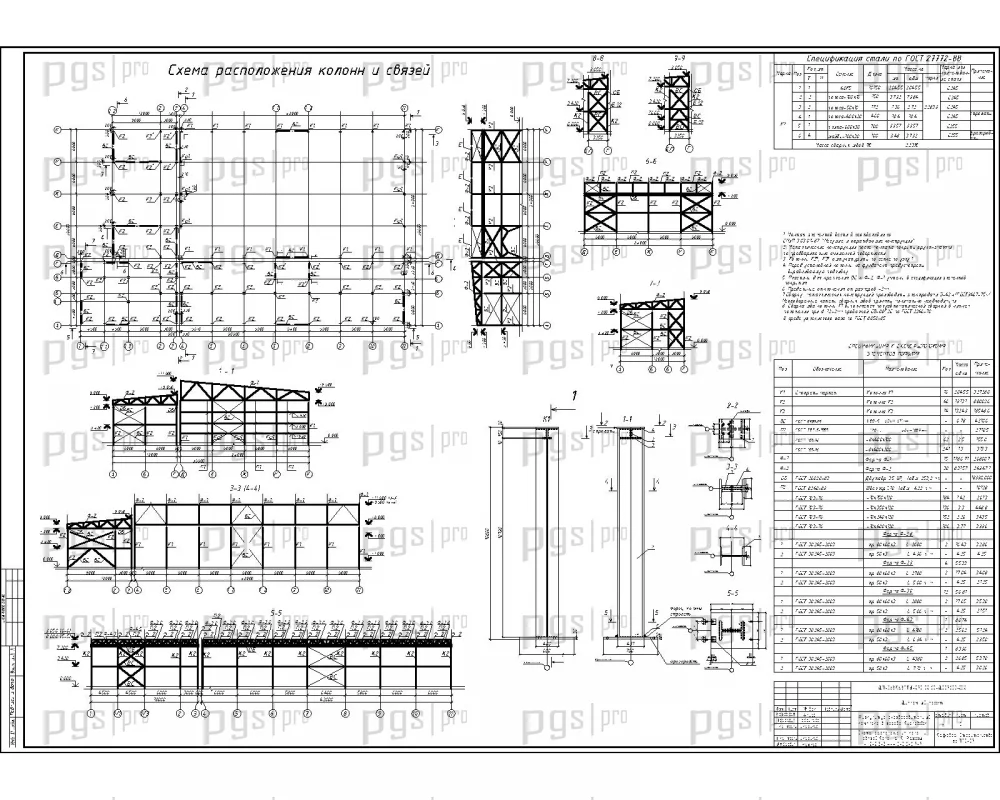

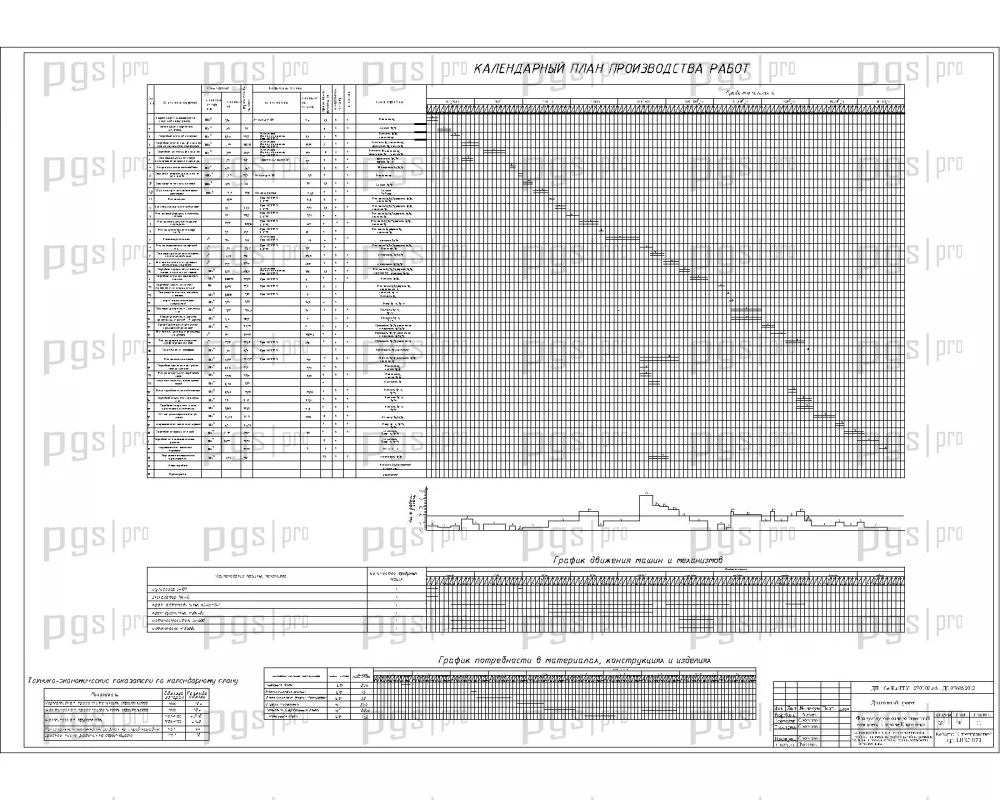

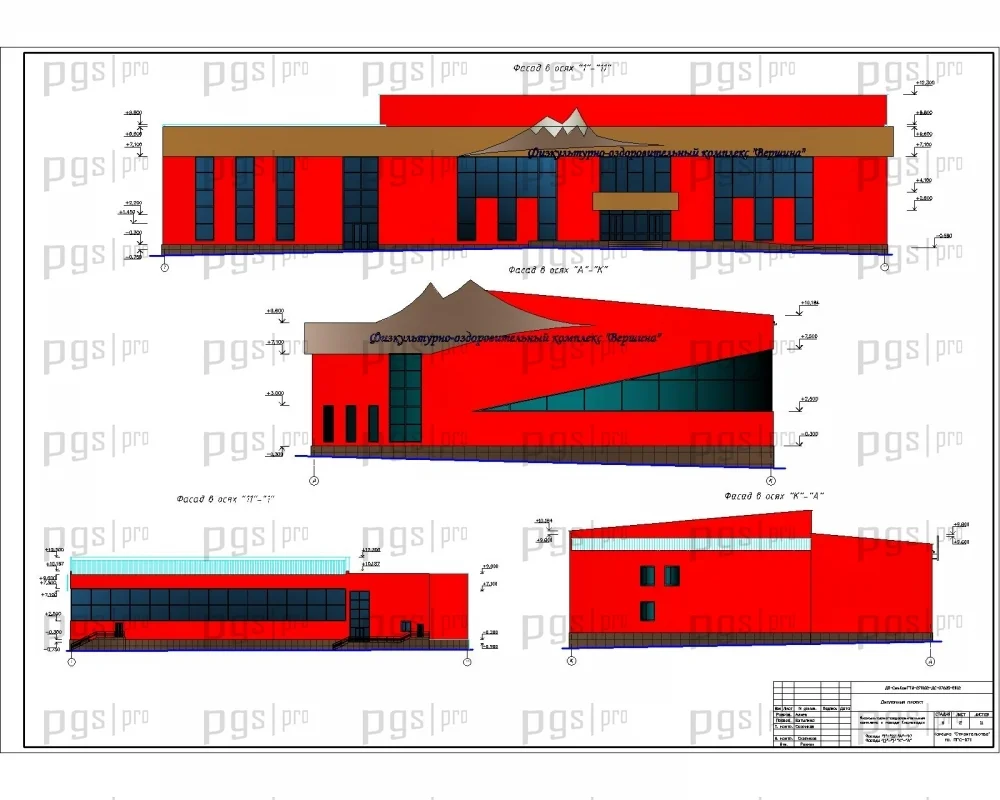

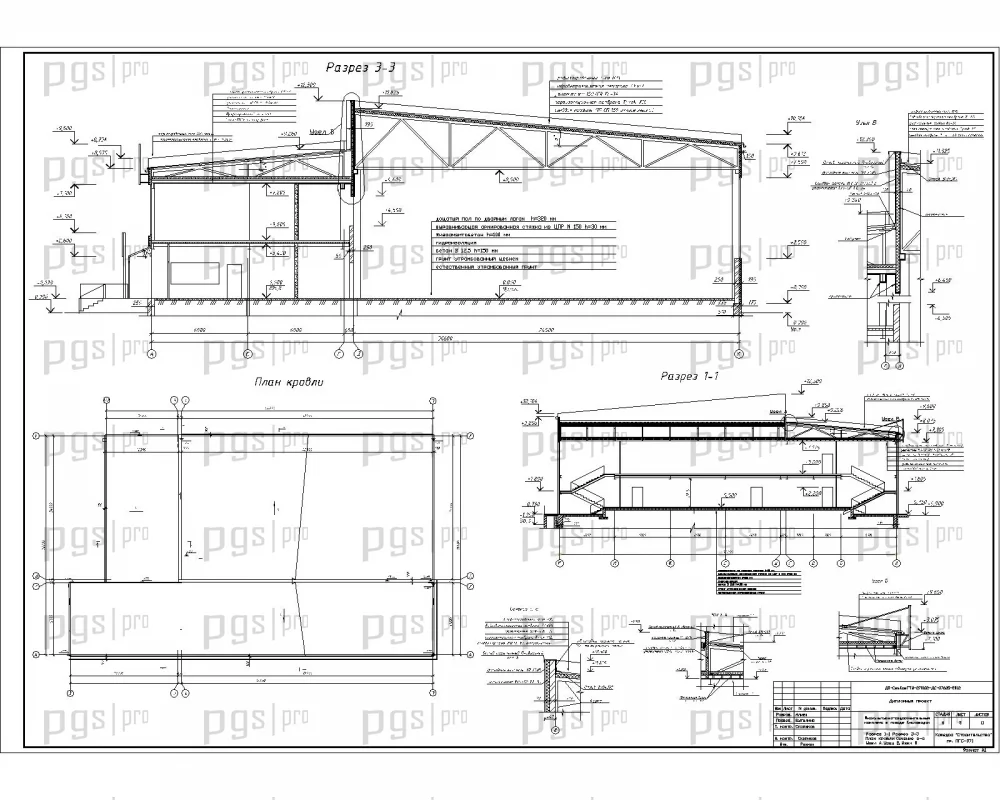

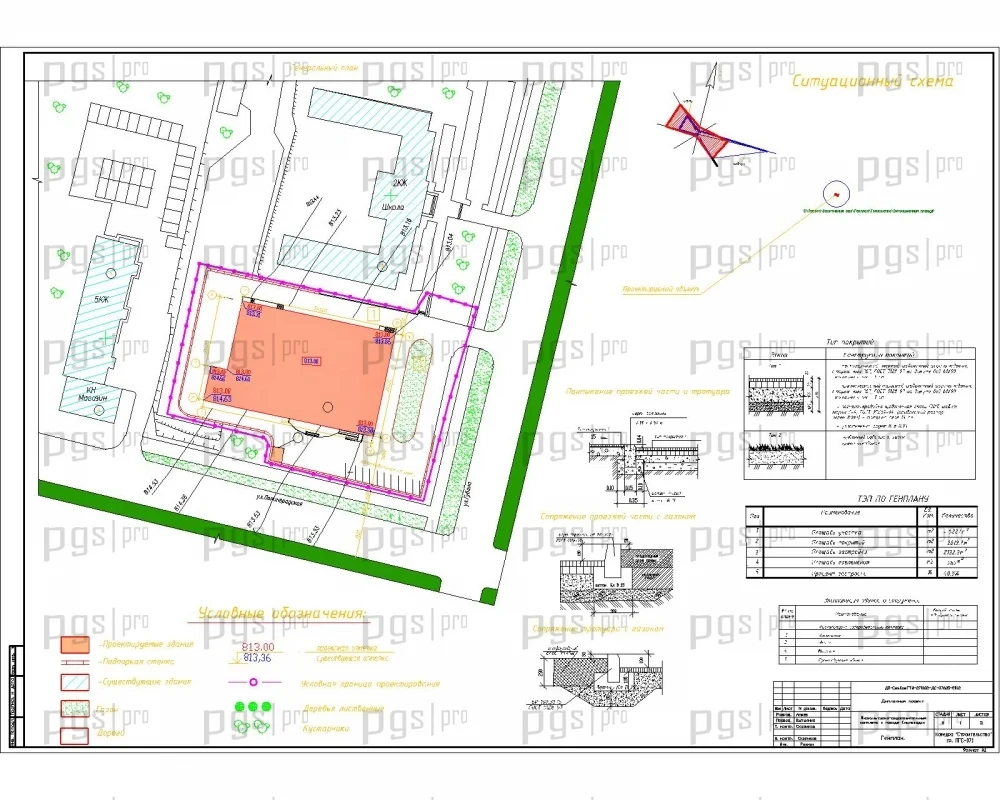

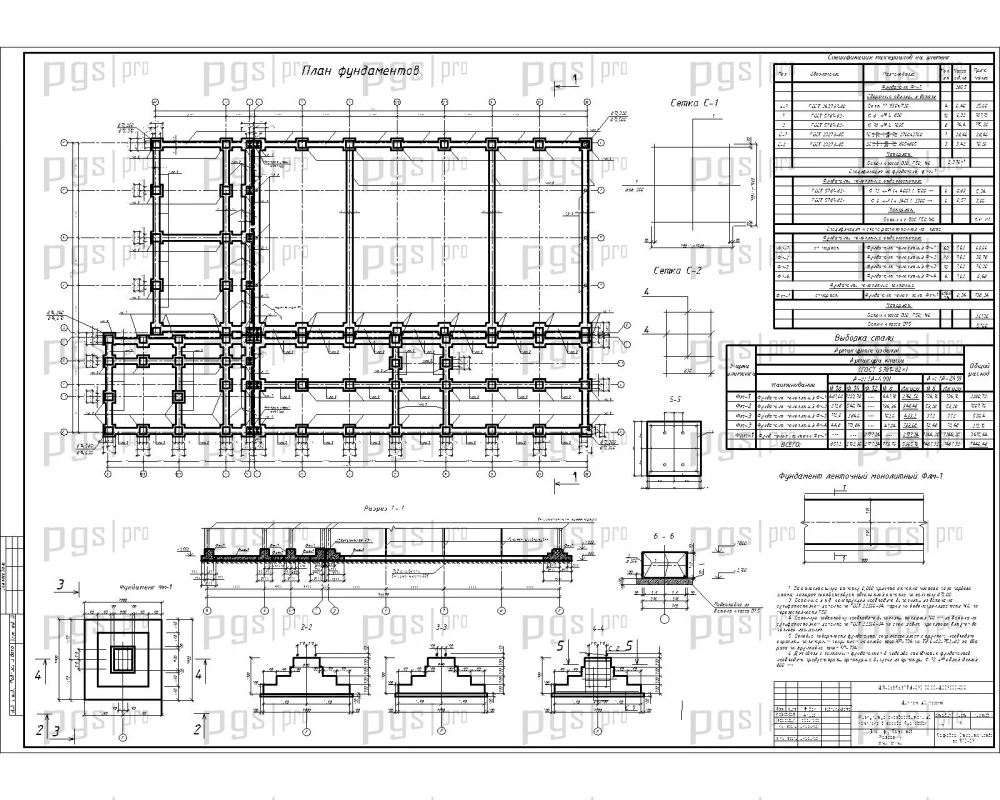

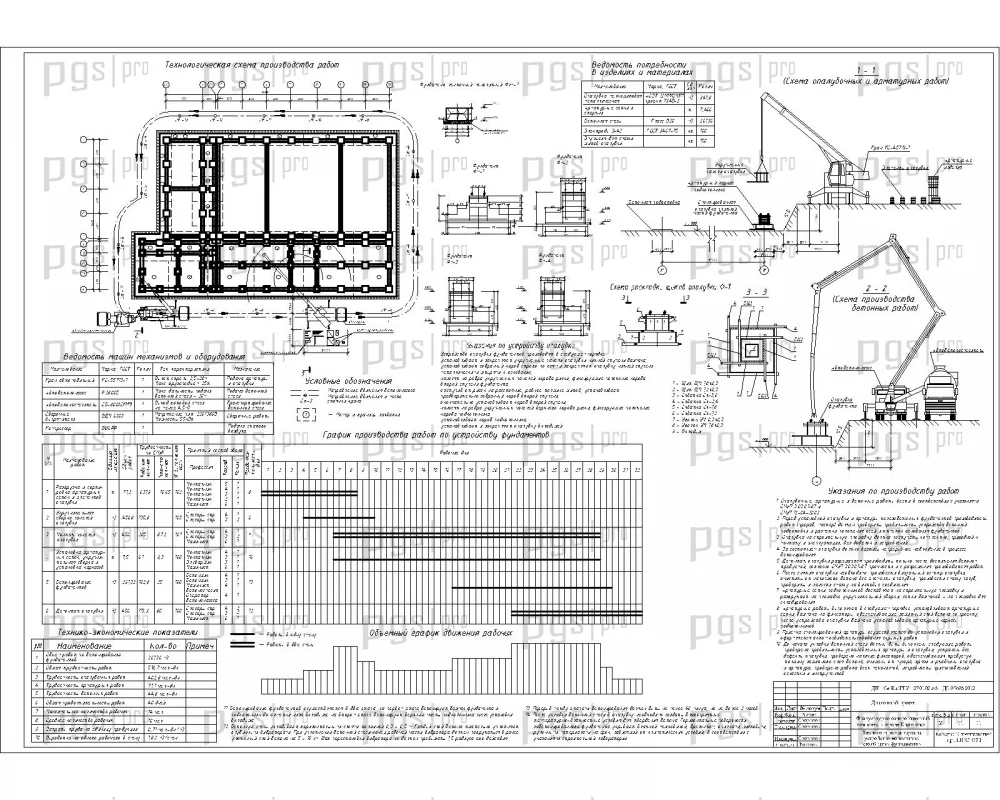

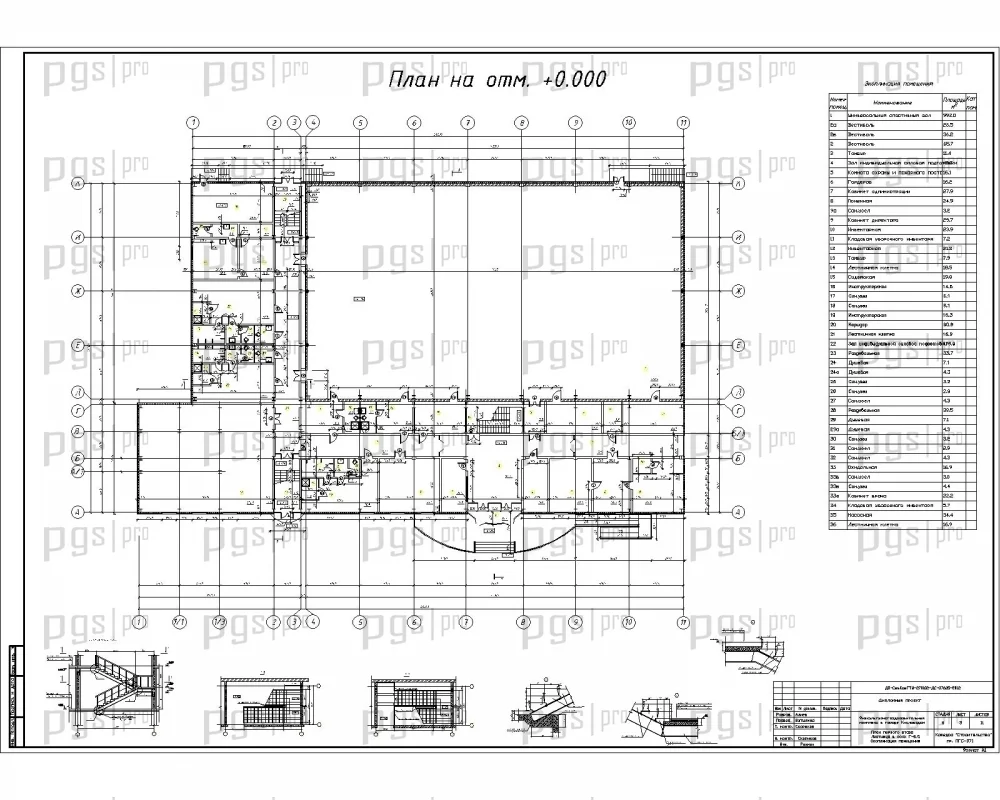

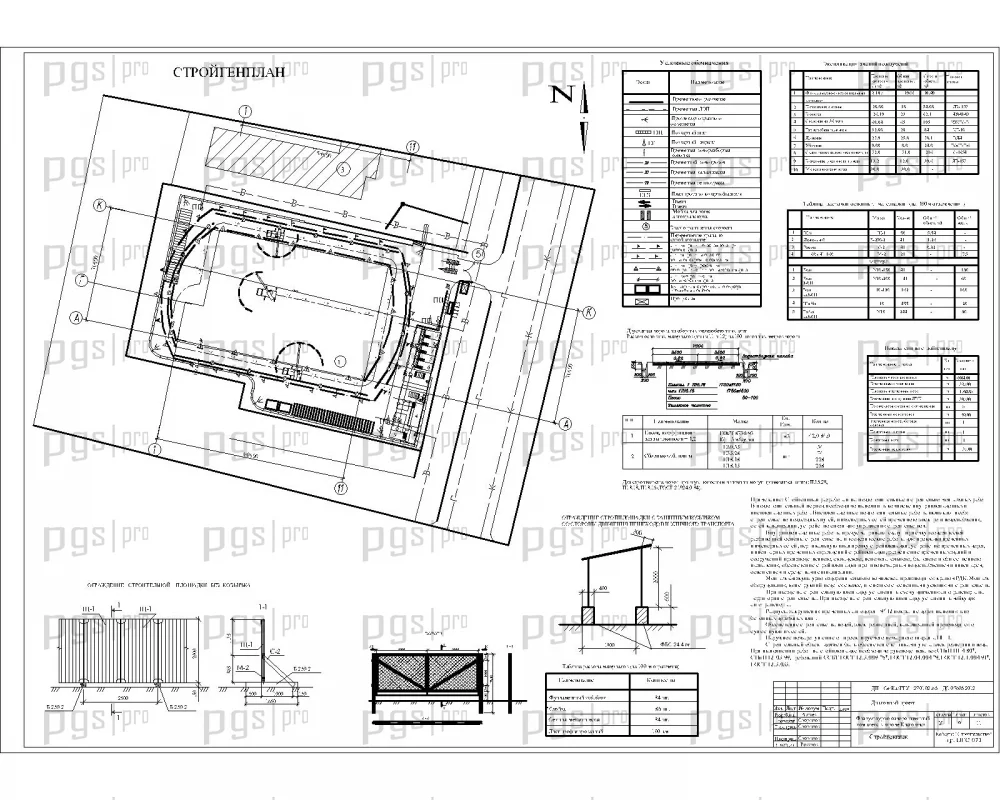

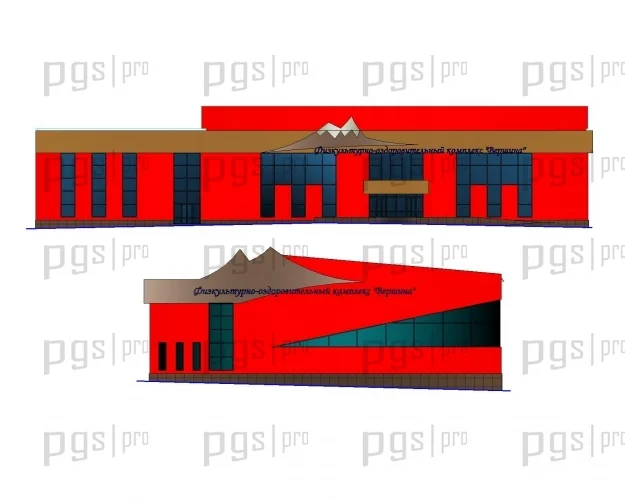

Состав графической части: фасады, генеральный план, план на отм. +0.000, фрагменты, план на отм. +3.600, разрез, разрезы, план кровли, конструирование фундамента, конструктивная часть, технологическая карта на устройство монолитных столбчатых фундаментов, технологическая карта на возведение металлического каркаса здания, календарный план производства работ, стройгенплан.

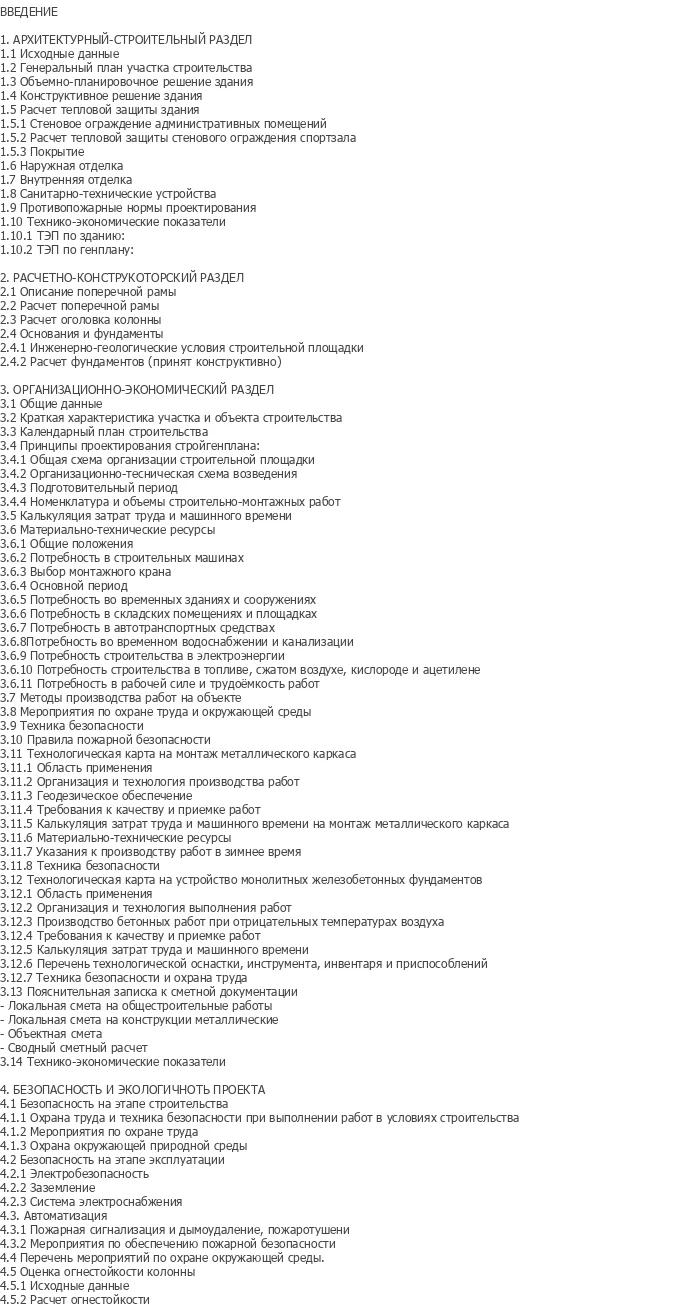

Состав пояснительной записки: введение, архитектурно-строительный раздел (исходные данные, генеральный план участка строительства, объемно-планировочное решение здания, конструктивное решение здания, расчет тепловой защиты здания, наружная отделка, внутренняя отделка, санитарно-технические устройства, противопожарные нормы проектирования, технико-экономические показатели), расчетно-конструкторский раздел (описание поперечной рамы, расчет поперечной рамы, расчет оголовка колонны, основания и фундаменты), организационно-экономический раздел (общие данные, краткая характеристика участка и объекта строительства, календарный план строительства, принципы проектирования стройгенплана, номенклатура и объемы строительно-монтажных работ, калькуляция затрат труда и машинного времени, материально-технические ресурсы, методы производства работ на объекте, мероприятия по охране труда и окружающей среды, техника безопасности, правила пожарной безопасности, технологическая карта на монтаж металлического каркаса, технологическая карта на устройство монолитных железобетонных фундаментов, пояснительная записка к сметной документации, технико-экономические показатели), безопасность и экологичность проекта.

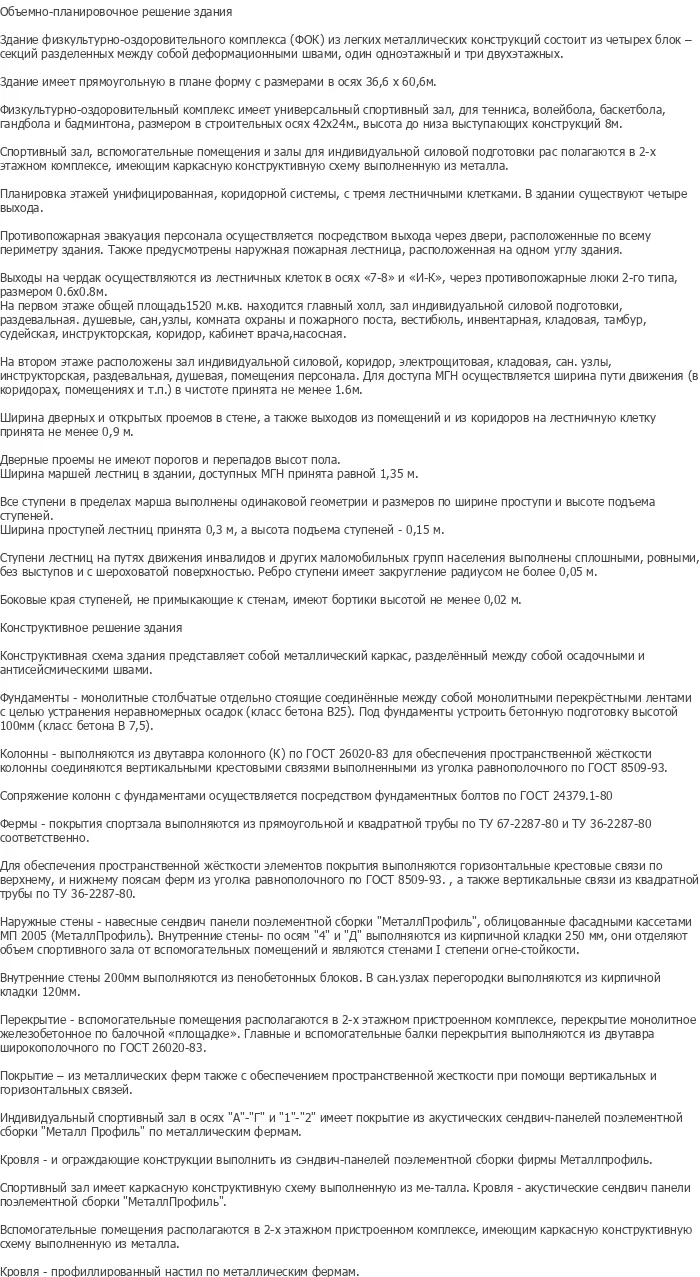

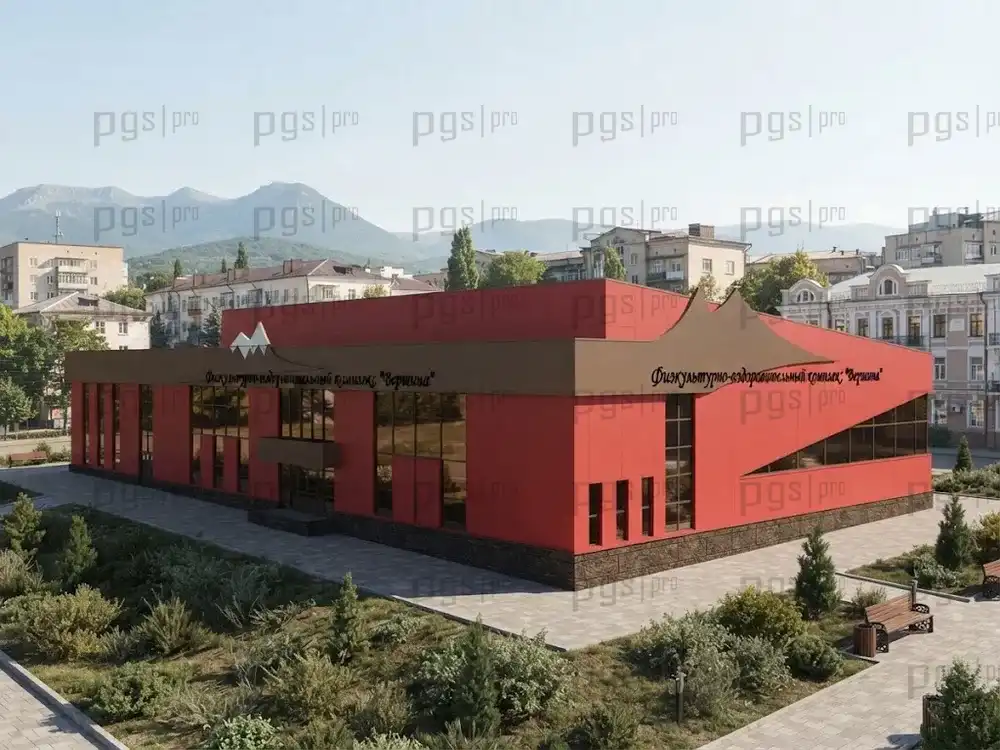

Проектируемый объект — физкультурно-оздоровительный комплекс (ФОК) из легких металлических конструкций, состоящий из четырех блоков — секций, разделенных между собой деформационными швами. Комплекс включает один одноэтажный и три двухэтажных блока. Здание имеет прямоугольную в плане форму с размерами в осях 36,6 × 60,6 м.

Физкультурно-оздоровительный комплекс имеет универсальный спортивный зал для тенниса, волейбола, баскетбола, гандбола и бадминтона, размером в строительных осях 42×24 м, высота до низа выступающих конструкций 8 м. Спортивный зал, вспомогательные помещения и залы для индивидуальной силовой подготовки располагаются в 2-х этажном комплексе, имеющим каркасную конструктивную схему выполненную из металла.

Данный шаблон проекта разработан с учетом современных требований к спортивным сооружениям и доступности для маломобильных групп населения. Для доступа МГН осуществляется ширина пути движения в коридорах, помещениях и т.п. в чистоте принята не менее 1,6 м. Ширина дверных и открытых проемов в стене, а также выходов из помещений и из коридоров на лестничную клетку принята не менее 0,9 м. Дверные проемы не имеют порогов и перепадов высот пола. Ширина маршей лестниц в здании, доступных МГН принята равной 1,35 м.

Планировка этажей унифицированная, коридорной системы, с тремя лестничными клетками. В здании существуют четыре выхода. Противопожарная эвакуация персонала осуществляется посредством выхода через двери, расположенные по всему периметру здания. Также предусмотрены наружная пожарная лестница, расположенная на одном углу здания.

Выходы на чердак осуществляются из лестничных клеток в осях «7-8» и «И-К», через противопожарные люки 2-го типа, размером 0,6х0,8 м. На первом этаже общей площадью 1520 м.кв. находится главный холл, зал индивидуальной силовой подготовки, раздевальная, душевые, сан.узлы, комната охраны и пожарного поста, вестибюль, инвентарная, кладовая, тамбур, судейская, инструкторская, коридор, кабинет врача, насосная.

На втором этаже расположены зал индивидуальной силовой, коридор, электрощитовая, кладовая, сан. узлы, инструкторская, раздевальная, душевая, помещения персонала. Все ступени в пределах марша выполнены одинаковой геометрии и размеров по ширине проступи и высоте подъема ступеней. Ширина проступей лестниц принята 0,3 м, а высота подъема ступеней — 0,15 м. Ступени лестниц на путях движения инвалидов и других маломобильных групп населения выполнены сплошными, ровными, без выступов и с шероховатой поверхностью. Ребро ступени имеет закругление радиусом не более 0,05 м. Боковые края ступеней, не примыкающие к стенам, имеют бортики высотой не менее 0,02 м.

Конструктивная схема здания представляет собой металлический каркас, разделённый между собой осадочными и антисейсмическими швами. Фундаменты — монолитные столбчатые отдельно стоящие, соединённые между собой монолитными перекрёстными лентами с целью устранения неравномерных осадок (класс бетона В25). Под фундаменты устроить бетонную подготовку высотой 100 мм (класс бетона В 7,5).

Колонны — выполняются из двутавра колонного (К) по ГОСТ 26020-83 для обеспечения пространственной жёсткости колонны соединяются вертикальными крестовыми связями выполненными из уголка равнополочного по ГОСТ 8509-93. Сопряжение колонн с фундаментами осуществляется посредством фундаментных болтов по ГОСТ 24379.1-80.

Фермы — покрытия спортзала выполняются из прямоугольной и квадратной трубы по ТУ 67-2287-80 и ТУ 36-2287-80 соответственно. Для обеспечения пространственной жёсткости элементов покрытия выполняются горизонтальные крестовые связи по верхнему, и нижнему поясам ферм из уголка равнополочного по ГОСТ 8509-93, а также вертикальные связи из квадратной трубы по ТУ 36-2287-80.

Наружные стены — навесные сэндвич панели поэлементной сборки «МеталлПрофиль», облицованные фасадными кассетами МП 2005 (МеталлПрофиль). Внутренние стены по осям «4» и «Д» выполняются из кирпичной кладки 250 мм, они отделяют объем спортивного зала от вспомогательных помещений и являются стенами I степени огнестойкости. Внутренние стены 200 мм выполняются из пенобетонных блоков. В сан.узлах перегородки выполняются из кирпичной кладки 120 мм.

Перекрытия — вспомогательные помещения располагаются в 2-х этажном пристроенном комплексе, перекрытие монолитное железобетонное по блочной «плошадке». Главные и вспомогательные балки перекрытия выполняются из двутавра широкополочного по ГОСТ 26020-83. Покрытие — из металлических ферм также с обеспечением пространственной жесткости при помощи вертикальных и горизонтальных связей. Индивидуальный спортивный зал в осях «А»-«Г» и «1»-«2» имеет покрытие из акустических сэндвич-панелей поэлементной сборки «Металл Профиль» по металлическим фермам. Кровля и ограждающие конструкции выполнить из сэндвич-панелей поэлементной сборки фирмы Металлпрофиль. Спортивный зал имеет каркасную конструктивную схему выполненную из металла. Кровля — акустические сэндвич панели поэлементной сборки «МеталлПрофиль». Вспомогательные помещения располагаются в 2-х этажном пристроенном комплексе, имеющим каркасную конструктивную схему выполненную из металла. Кровля — профилированный настил по металлическим фермам.

Организационно-экономический раздел проекта включает общие данные, краткую характеристику участка и объекта строительства, календарный план строительства, принципы проектирования стройгенплана, общую схему организации строительной площадки, организационно-техническую схему возведения, подготовительный период, номенклатуру и объемы строительно-монтажных работ, калькуляцию затрат труда и машинного времени, материально-технические ресурсы, методы производства работ на объекте, мероприятия по охране труда и окружающей среды, технику безопасности, правила пожарной безопасности.

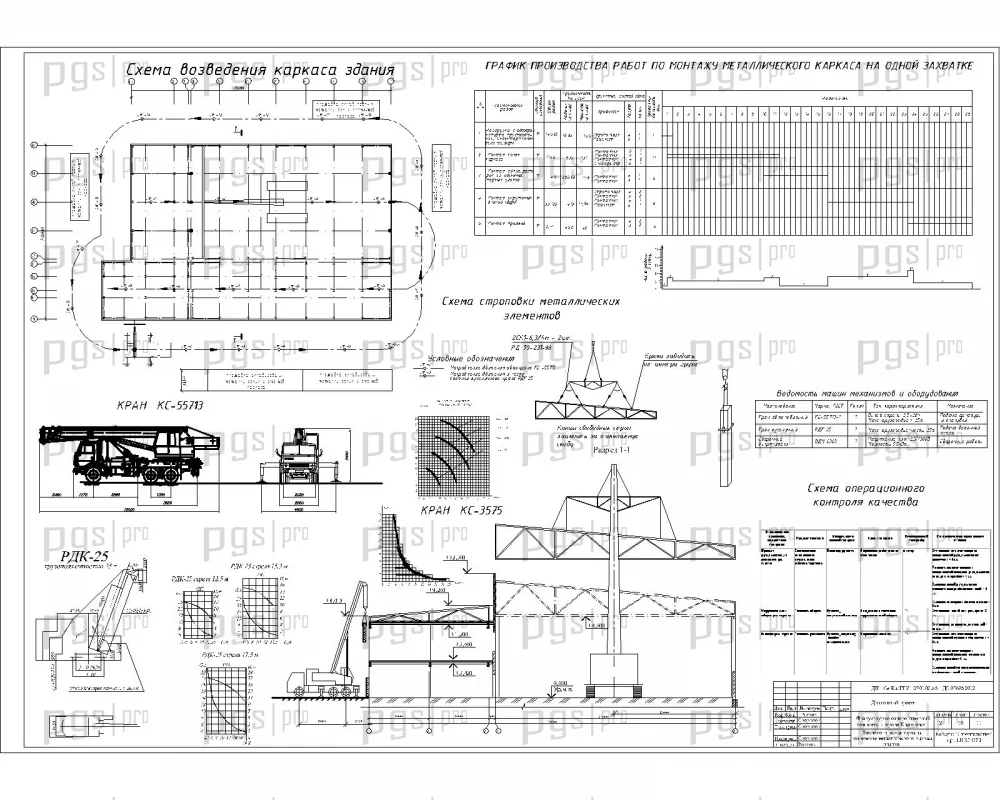

Технологическая карта на монтаж металлического каркаса включает область применения, организацию и технологию производства работ, геодезическое обеспечение, требования к качеству и приемке работ, калькуляцию затрат труда и машинного времени на монтаж металлического каркаса, материально-технические ресурсы, указания к производству работ в зимнее время, технику безопасности. Технологическая карта на устройство монолитных железобетонных фундаментов включает область применения, организацию и технологию выполнения работ, производство бетонных работ при отрицательных температурах воздуха, требования к качеству и приемке работ, калькуляцию затрат труда и машинного времени, перечень технологической оснастки, инструмента, инвентаря и приспособлений, технику безопасности и охрану труда.

Проект включает пояснительную записку к сметной документации: локальные сметы на общестроительные работы, локальные сметы на конструкции металлические, объектные сметы, сводно-сметный расчет. Раздел безопасности и экологичности проекта содержит безопасность на этапе строительства, охрана труда и техника безопасности при выполнении работ в условиях строительства, мероприятия по охране труда, охрана окружающей природной среды, безопасность на этапе эксплуатации, электробезопасность, заземление, система электроснабжения, автоматизация, пожарная сигнализация и дымоудаление, пожаротушение, мероприятия по обеспечению пожарной безопасности, перечень мероприятий по охране окружающей среды, оценка огнестойкости колонны.

Диплом №1232 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современные конструкции: металлический каркас, сэндвич-панели, монолитные железобетонные фундаменты — актуальные решения для спортивных сооружений.
• Универсальный спортивный зал: размером 42×24 м с высотой до низа выступающих конструкций 8 м — подходит для тенниса, волейбола, баскетбола, гандбола и бадминтона.
• Доступность для МГН: проект выполнен с учетом требований доступности для маломобильных групп населения.
• Две технологические карты: на монтаж металлического каркаса и на устройство монолитных железобетонных фундаментов.
• Полный организационно-экономический раздел: календарный план, стройгенплан, сметная документация, технико-экономические показатели.
• Раздел безопасности и экологичности: включая оценку огнестойкости колонны и мероприятия по пожарной безопасности.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает все необходимые разделы для успешной защиты.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1232 по доступной цене — 4 000 рублей. Данная дипломная работа подходит студентам строительных специальностей, преподавателям и специалистам по проектированию спортивных сооружений. В отличие от типового проекта 2 этажного жилого дома, данный объект представляет собой сложное общественное здание с металлическим каркасом и современными конструктивными решениями.
